Восьмая точка крепления коллектора Toyota Caldina

Задача: установить дополнительное крепление на восьмую точку крепления двигателя Toyota Caldina.

0:172

Восьмая точка крепления коллектора Toyota Caldina

1:677

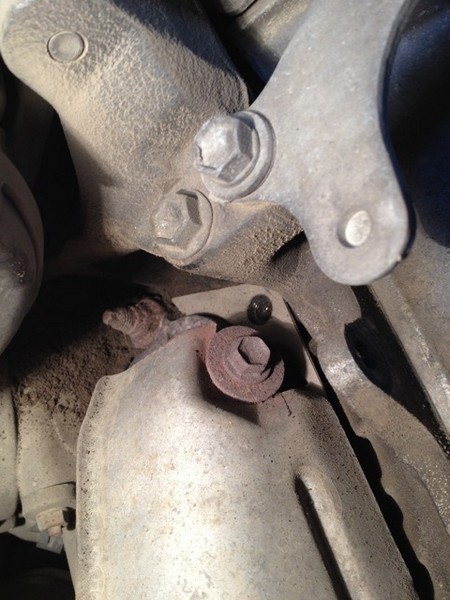

Всем известная проблема ST215W 1997-1999 г.в., которая решается тремя способами:

1:813

1. Навариваем недостающее "ухо".

1:873

2. Меняем коллектор на правильный от рестайла.

1:960

3. Устанавливаем дополнительный крепеж.

1:1036



1:1049

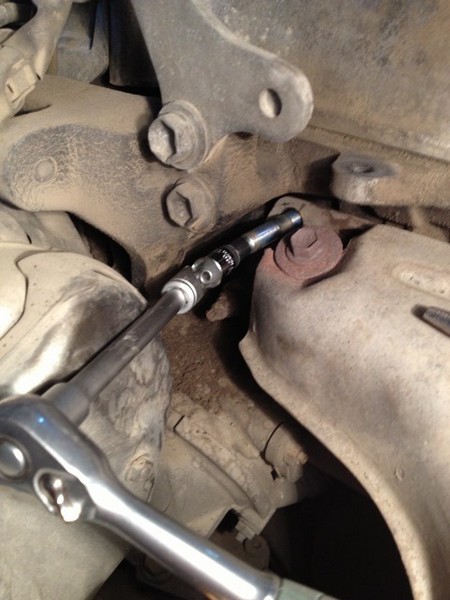

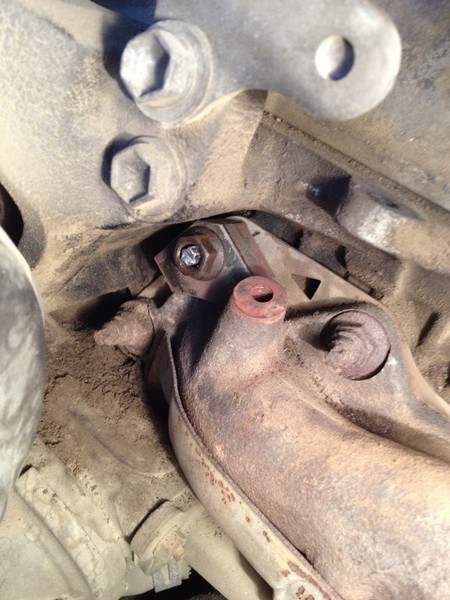

Я пошел по самому простому пути — дополнительное крепление. Указаны ниже. Единственное, что смутило изготовителя — знакомого сварщика — это отсутствие размеров центровки отверстия, поэтому сверлили "на глаз". Итог — пришлось немного подточить болгаркой при установке. Все встало нормально.

1:1588

Профита сильного не ощутил. Еще предстоит замена прокладки коллектора, в процессе чего я отшлифую оный — тогда будет все более понятно.

1:1840

Мне понадобилось:

1:1876

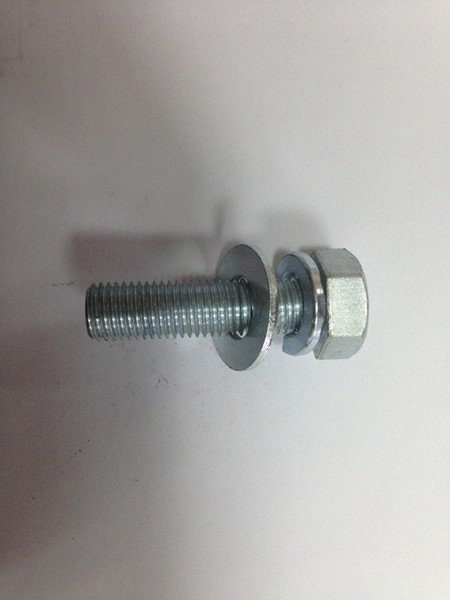

1. Шпилька выхлопного коллектора — Toyota 90116-10169

1:1962

2. Изготовление крепежа

1:2008



Восьмая точка крепления коллектора Toyota Caldina

2:504

Восьмая точка крепления коллектора Toyota Caldina

3:1009

Восьмая точка крепления коллектора Toyota Caldina

4:1514

Восьмая точка крепления коллектора Toyota Caldina

5:2019

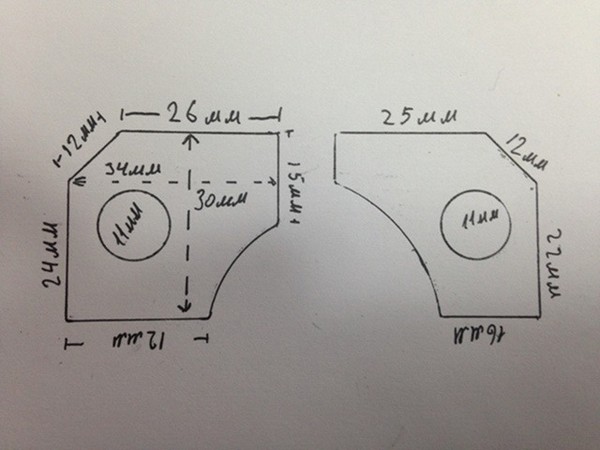

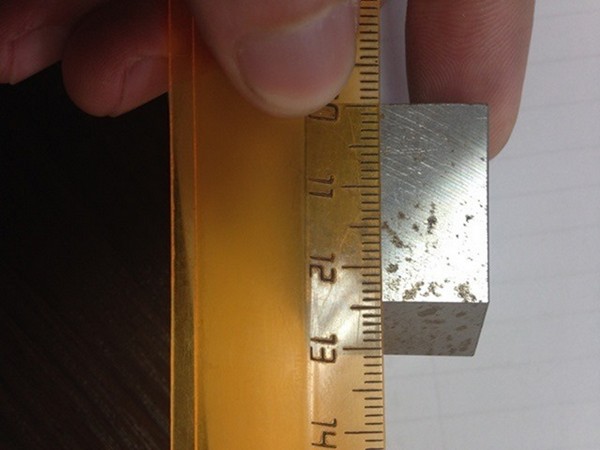

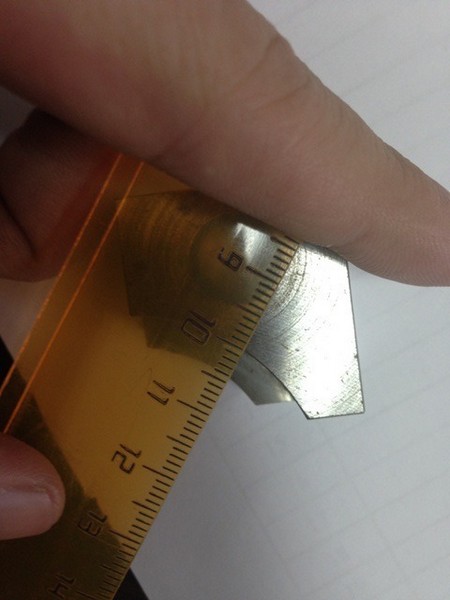

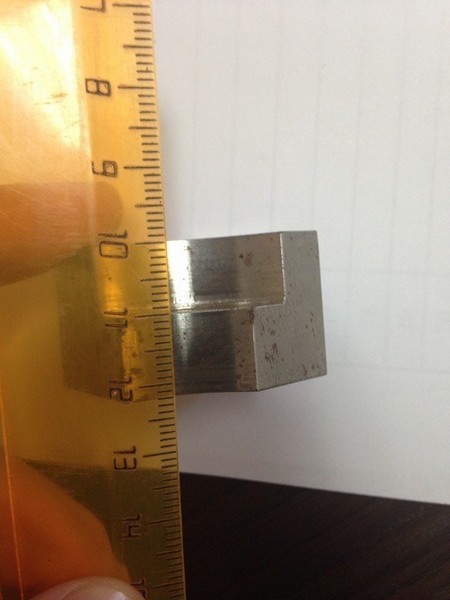

Размеры восьмого крепления выпускного коллектора

дополнительное крепление на восьмую точку крепления двигателя Toyota Caldina

6:600

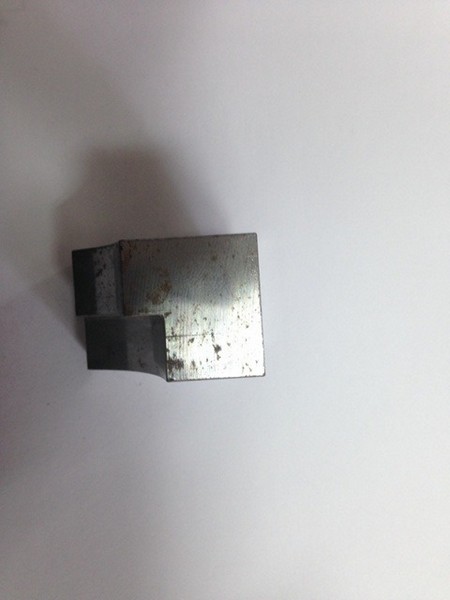

выступы

6:618

дополнительное крепление на восьмую точку крепления двигателя Toyota Caldina

7:1123

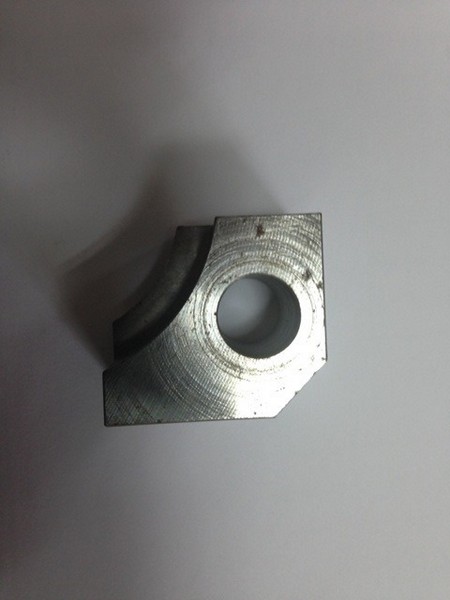

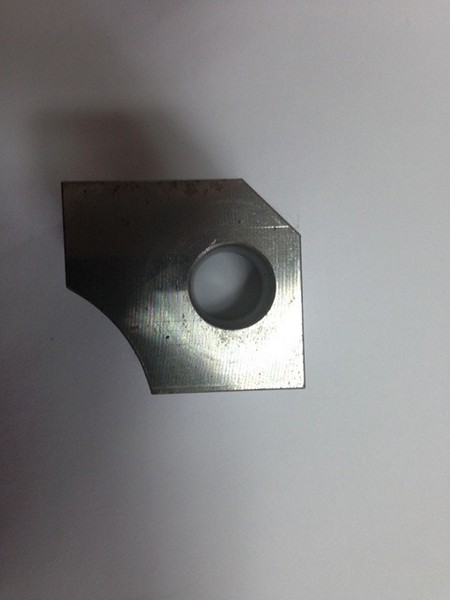

вид с низу

7:1145

Восьмая точка крепления коллектора Toyota Caldina

8:1650

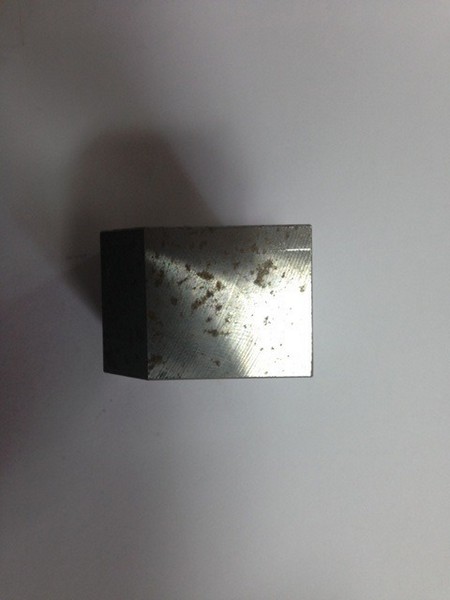

одна стенка

8:1675

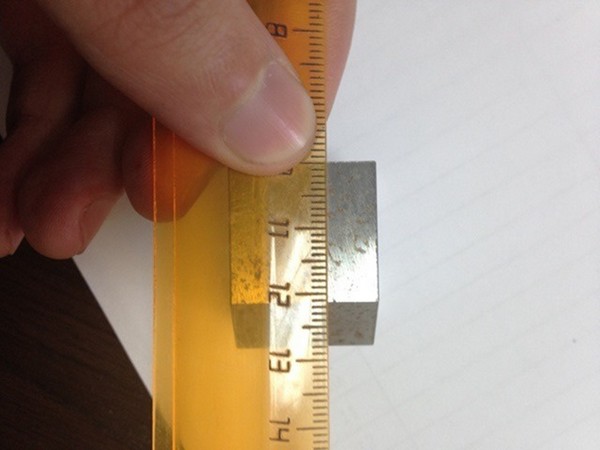

Восьмая точка крепления коллектора Toyota Caldina

9:2180



другая стенка

9:28

дополнительное крепление на восьмую точку крепления двигателя Toyota Caldina

10:533

слева верхняя часть, справа нижняя

10:600

Восьмая точка крепления коллектора Toyota Caldina

11:1105

Восьмая точка крепления коллектора Toyota Caldina

12:1610

clip_image0123

13:2116



дополнительное крепление на восьмую точку крепления двигателя Toyota Caldina

14:504

дополнительное крепление на восьмую точку крепления двигателя Toyota Caldina

15:1009



Результат: работы по установке дополнительного крепления на восьмую точку крепления коллектора для Toyota Caldina выполнены.

15:1244

https://www.drive2.ru/l/2782037/, https://www.drive2.ru/l/3632690/

15:1314
