ГБЦ НИВА-ВАЗ-2121-21213-21214-2131



0:7

Содержание статьи:

0:47
  1. Замена прокладки ГБЦ НИВА-ВАЗ-2121-21213-21214-2131
  2. ГБЦ нового образца для двигателя ВАЗ-2123 и ВАЗ-21214-30
  3. Уменьшение объёма КС в ГБЦ для НИВА-ВАЗ-2121-21213-21214-2131
  4. Увеличение (расточка) каналов ГБЦ ВАЗ классики для НИВА-ВАЗ-2121-21213-21214-2131
  5. Доработка ГБЦ (увеличение мощности двигателя) для НИВА-ВАЗ-2121-21213-21214-2131
  6. Доработка карбюраторной ГБЦ под инжектор для НИВА-ВАЗ-2121-21213-21214-2131
  7. Отличие блока цилиндров Нивы и Шевроле Нивы
  8. Сборка блока цилиндров на НИВЕ
  9. Установка и настройка ГБЦ НИВЫ

1. Замена прокладки ГБЦ НИВА-ВАЗ-2121-21213-21214-2131

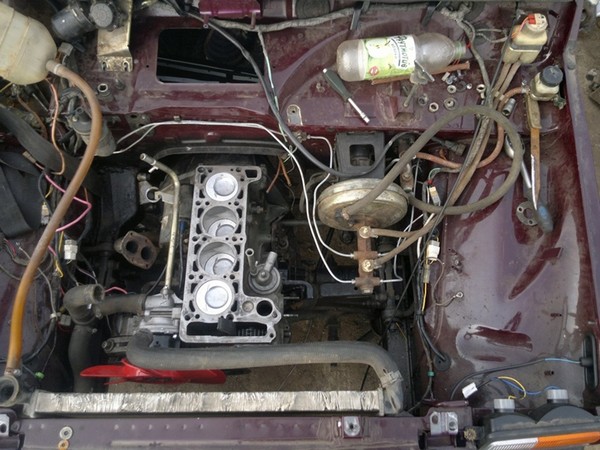

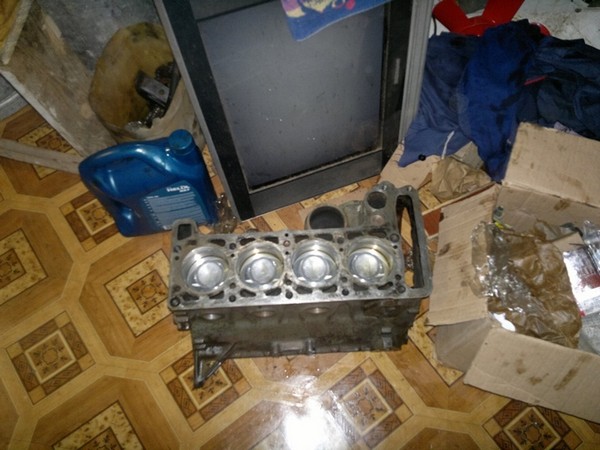

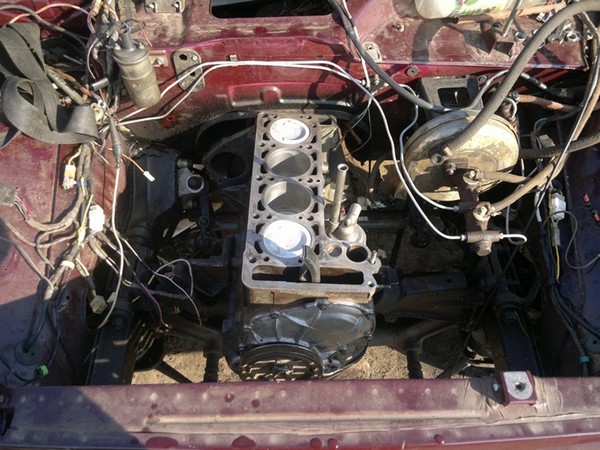

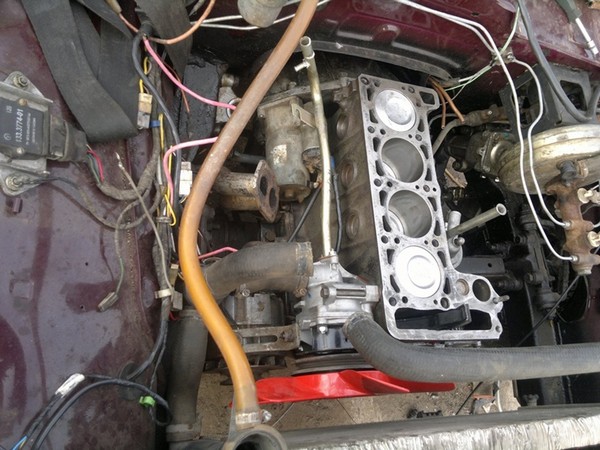

Блок подсобран и установлен под капот на опоры, а значит можно всё это дело торжественно накрывать ГБЦ.
Беру в руки прокладку, что покупал ещё осенью, по завереньям продавца (а им по фигу чего там Вам балакать, лишь бы купили и ушли) и закрадывается в мою душу весомое такое сомнение, что прокладка какая-то беспонтовая! Рисковать не стал, а пошёл в магазин посмотреть, что там вообще продаётся. И действительно, в тех магазинах, где я побывал, в продаже два вида прокладок, одна типа конвейерная, та что я купил и есть Егорьевская, чуток подороже, но на вид на много лучше. Купил ещё и её, 150 рублей не жалко для такого дела.
Принёс в гараж и сравнил с купленной ранее

0:2230

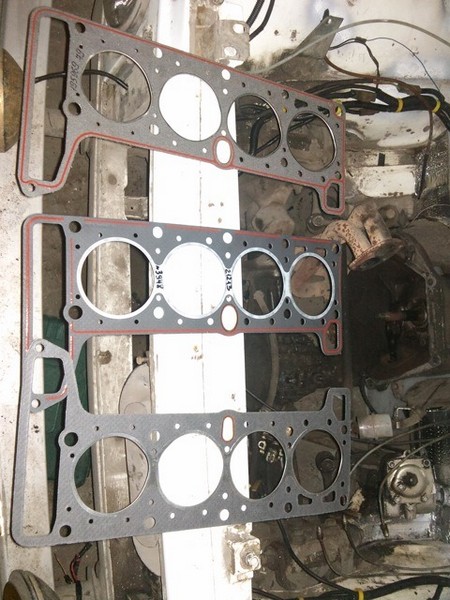

Замена прокладки ГБЦ НИВА-ВАЗ-2121-21213-21214-2131

1:506

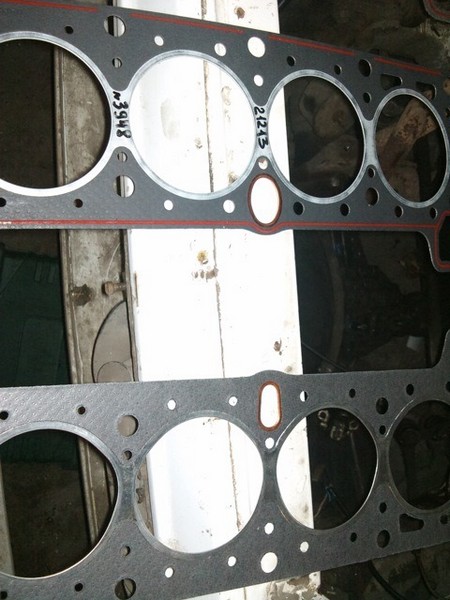

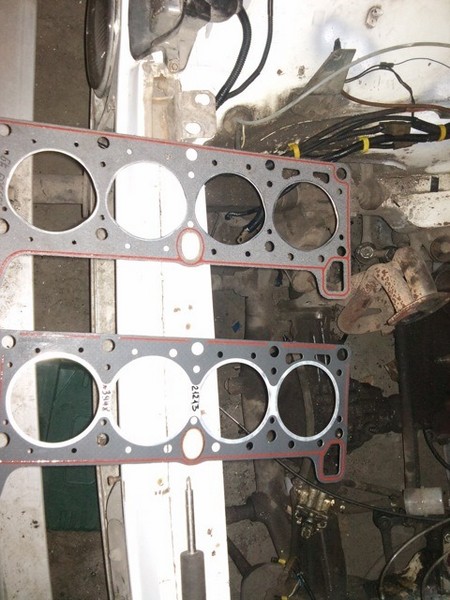

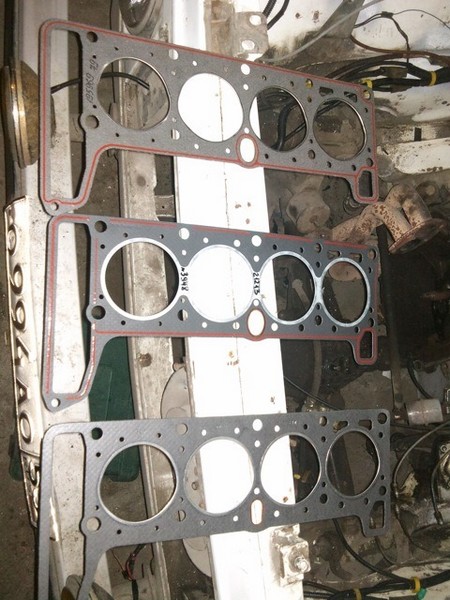

Сперва в глаза бросается только то что материал прокладок разительно отличается, та что «конвейерная» рыхлая, а Егорьевская плотная.
Затем, переворачиваем прокладки и видим

1:829


2:1336


3:1843

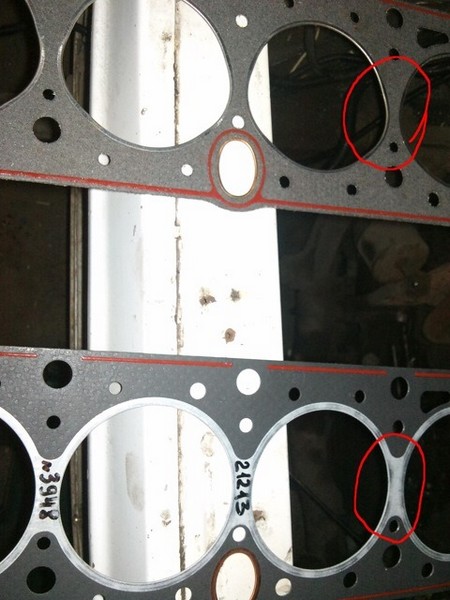

Что на перемычке между цилиндрами у «конвейерной» завальцовка жестью не единая, а у Егорьевской единая! Меня это как-то напрягло, и я решил заказать импортную прокладку ГБЦ на Экзисте. Выбор пал на прокладку Испанской фирмы Ajusa артикул 10002400, ценник на неё 530 руб! Заказал. Через неделю получил и понял, что она стоит своих денег, вот она рядом с ранее купленными

3:2501




4:506


5:1013


6:1520

Она ещё плотнее Егорьевской прокладки, имеет завальцовку перемычки между цилиндрами, правда с другой стороны, со стороны блока, а не ГБЦ,

6:1774


7:2281



что имеет на мой взгляд свою логику – перемычка не деформирует плоскость алюминиевой ГБЦ. Вот такой получился обзор прокладок ГБЦ. Так же закупился деталями ГРМ

7:298


8:805

Звезды ЛАДА-ИМИДЖ

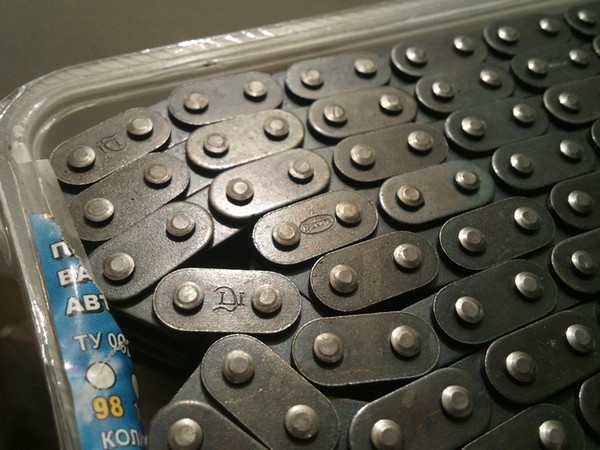

Цепь прибалтийская ДИТТОН (он же Даугавплис)

8:924


9:1431

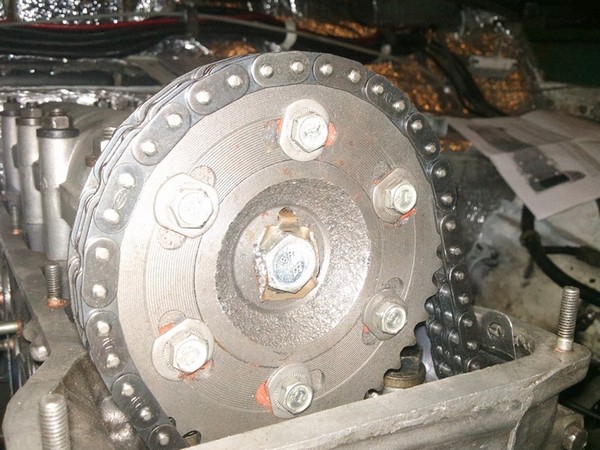

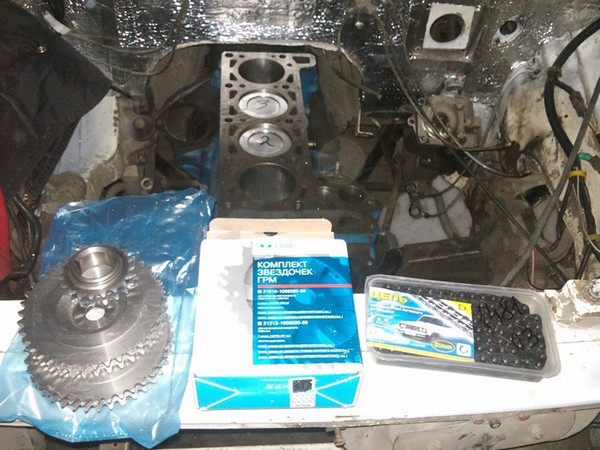

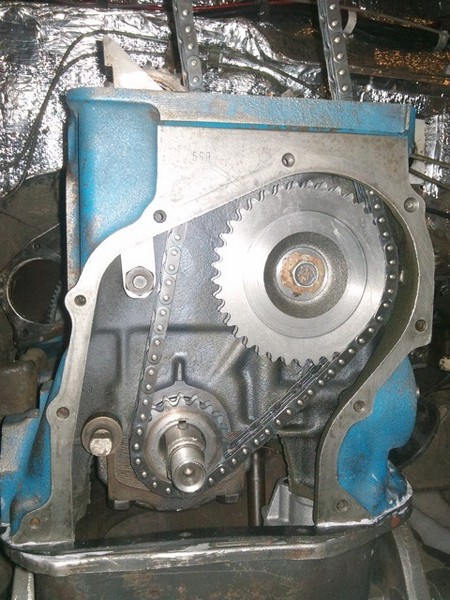

Собрал привод ГРМ на блоке

9:1483


10:1990

Затянул болты звёздочек регламентным моментом в 50 кН/м

10:2094




11:506

Взял волшебную, многострадальную ГБЦ

11:578


12:1085

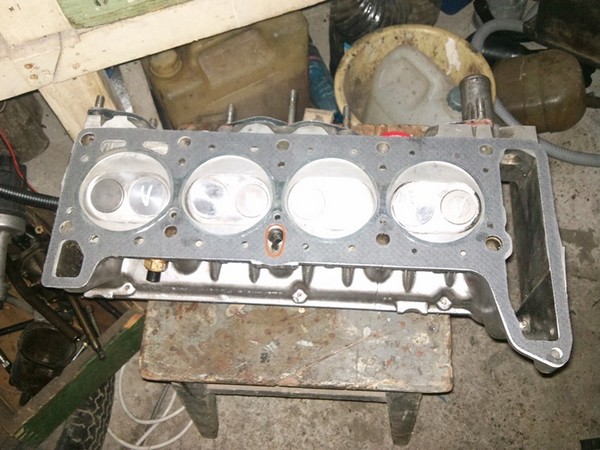

И хорошую прокладку

12:1125


13:1632

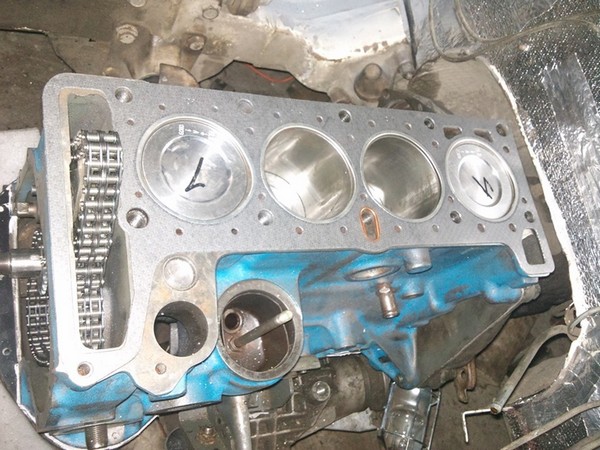

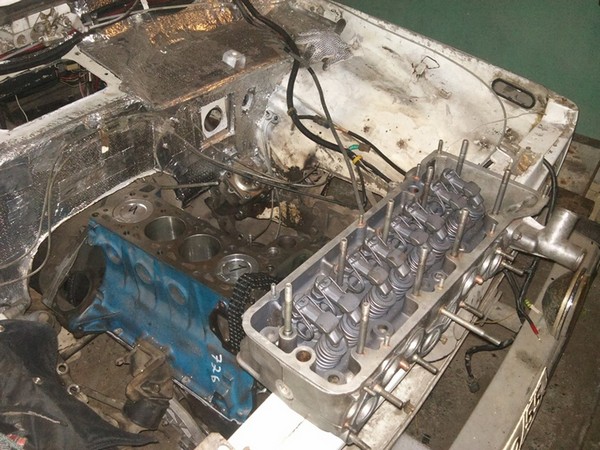

И прикрутил ГБЦ к блоку,

13:1679


14:2186

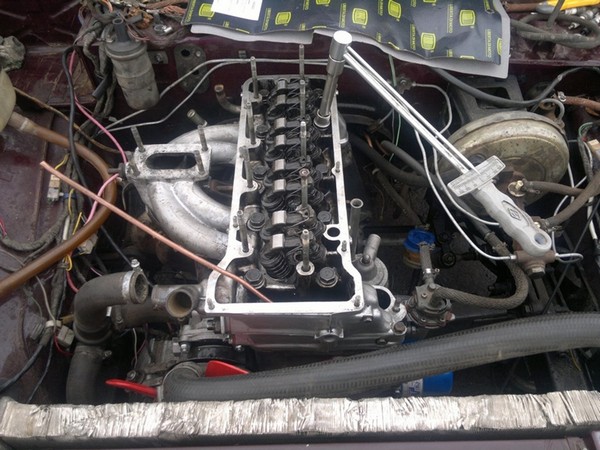

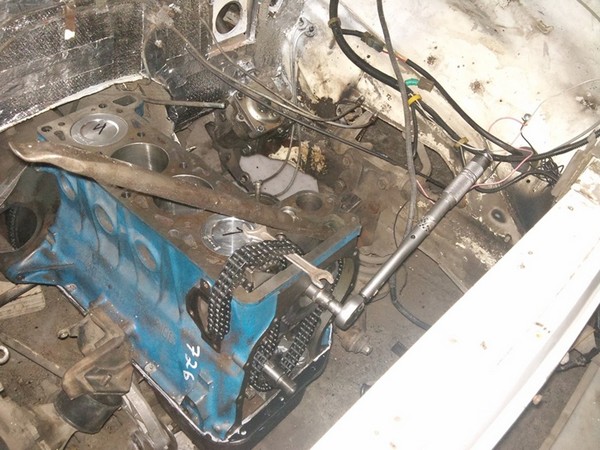

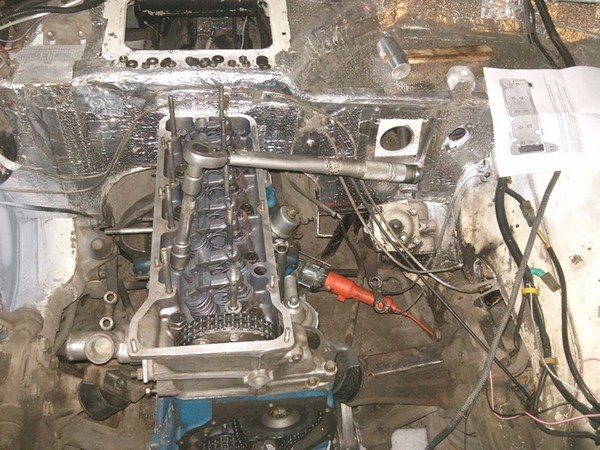

с помощью динамометрического ключа, как описано в мурзилке в четыре приёма – первый болты 1-10 по порядку с усилием 20 Н*м, второй приём все болты моментом 70 Н*м и одиннадцатый моментом 35 Н*м, затем довернул 10 болтов по порядку на 90 градусов и по советам бывалых последний приём доворачивания на 90 градусов выполнил после перерыва в полтора часа.

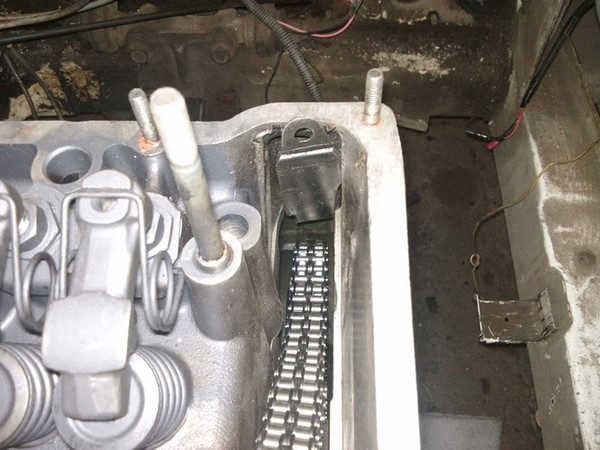

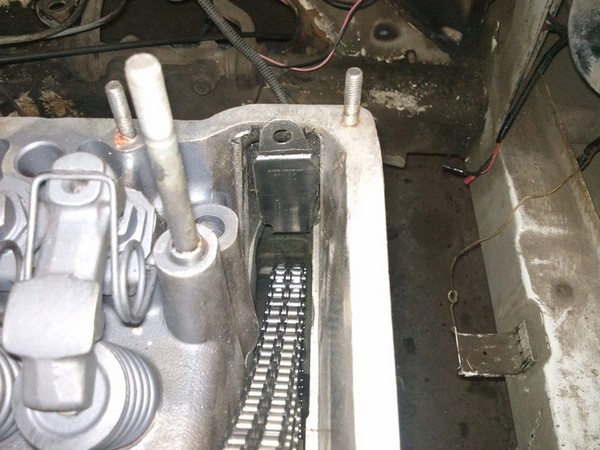

Продел цепь в ГБЦ и обратил внимание на успокоитель

14:722


15:1229

Как-то косо он расположен относительно цепи.
Поправил его монтажкой и стало заметно лучше, но конечно не идеально

15:1441


16:1948

Вот тебе и новые детали из магазина оригинальных запчастей «Три Кита»

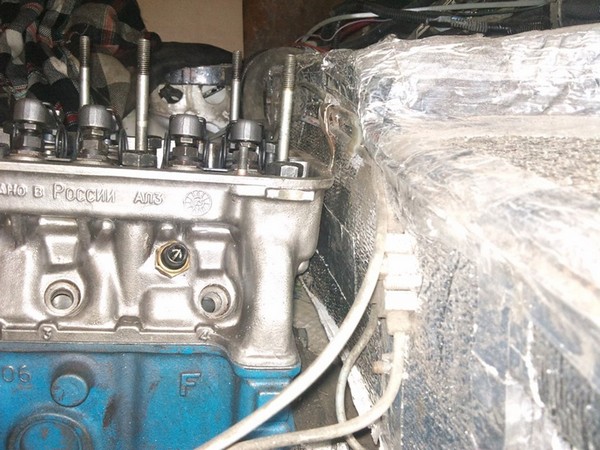

Зазор между ГБЦ и моторным щитком теперь стал вообще минимален из-за шумки.

16:2219




17:506

Наверное, будет иногда шоркаться об шумку ГБЦ, но тут ничего делать уже не хочу, пусть натрёт себе необходимое углубление и всё на этом.

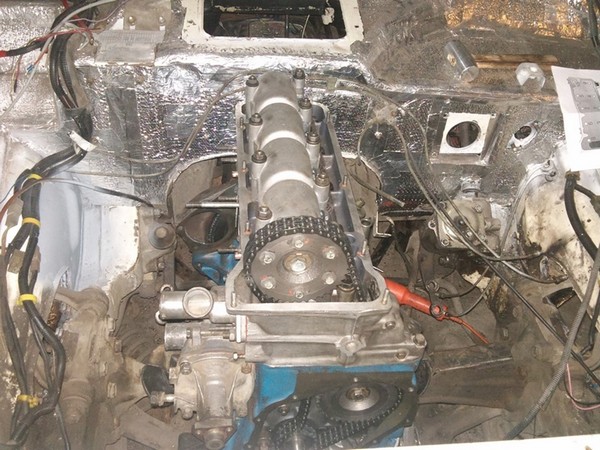

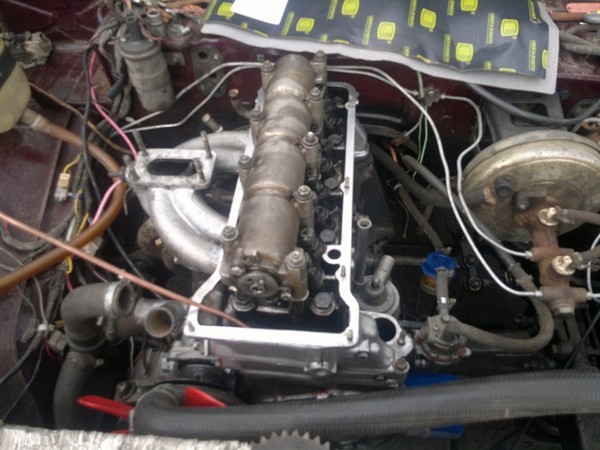

Затем прикрутил распредвал

17:808


18:1315

и разрезную звезду,

18:1354


19:1861

на которой уже было выставлена метка по перекрытию клапанов. ВМТ на блоке индикатором не проверял, по причине отсутствия оного :(

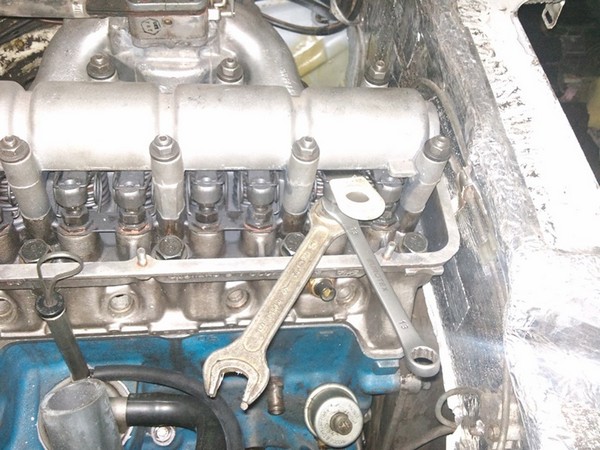

Между тем печка в гараже уже нагнала тепло, и я с помощью старого доброго щупа на 0,15 мм выставил зазоры в клапанах

19:2308




20:506

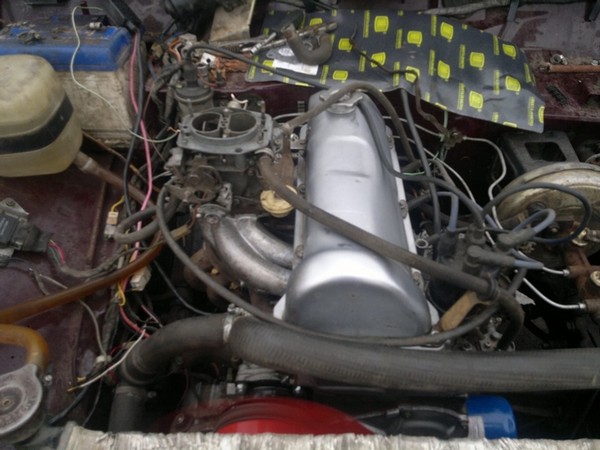

Никогда не делал этого индикаторной рейкой, и чего-то проблем ни каких шумом клапанов не было, как начинали стучать регулировал зазор так же щупом и всё.

20:788

2. ГБЦ нового образца для двигателя ВАЗ-2123 и ВАЗ-21214-30

Для общего развития! Информация конечно не свежая, но как выяснилось многие этого не знают… Может, кому-то пригодится.

20:1108

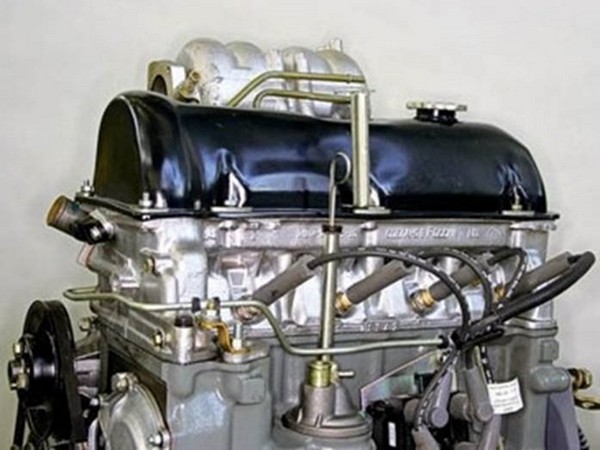

Двигатели «Лады 4х4» ВАЗ-21214 и «Шевроле-Нива» ВАЗ-2123 последний раз модернизировали в августе 2008 года.

20:1294

В конструкцию двигателей ВАЗ-21214 и ВАЗ-2123 введены изменения, коснувшиеся гидроопор рычагов клапанов и гидронатяжителя цепи привода ГРМ. Внешне обновленные двигатели отличаются цельнотянутой стальной трубкой диаметром 6 мм, по которой масло поступает к гидронатяжителю цепи. На прежних двигателях это была свертно-паяная трубка диаметром менее 5 мм, начинавшаяся от переходника подвода масла на блоке цилиндров. Новая магистраль берет начало в том месте, куда раньше был ввернут переходник.
Теперь перейдем к гидроопорам рычагов клапанов. Это сложные высокоточные устройства с микронными зазорами. Трем поставщикам прежних изделий так и не удалось добиться стабильного качества. Нарушалась технология изготовления, в прецизионных парах оказывались посторонние частицы, были и дефекты сборки. При затяжке корпуса опоры в теле головки необходимо строго соблюдать заданный крутящий момент 14,7–17,6 Н·м. На заводе за этим следят, но кто поручится за слесаря из сервиса? Если он тянет резьбу от души, корпус гидроопоры деформируется – и зажимает плунжер. Иногда достаточно лишь ослабить затяжку, чтобы работоспособность опоры восстановилась.

20:3388



Подведем итог. Если при ремонте автомобиля владелец хочет установить новые гидроопоры, придется заменить головку в комплекте с описанными деталями. При замене старого гидронатяжителя цепи новым понадобится трубка в комплекте с элементами крепления, а переходник подвода масла (дет. 21214-1006204) уже не потребуется.

20:574

ГБЦ нового образца для двигателя ВАЗ-2123 и ВАЗ-21214-30

21:1079

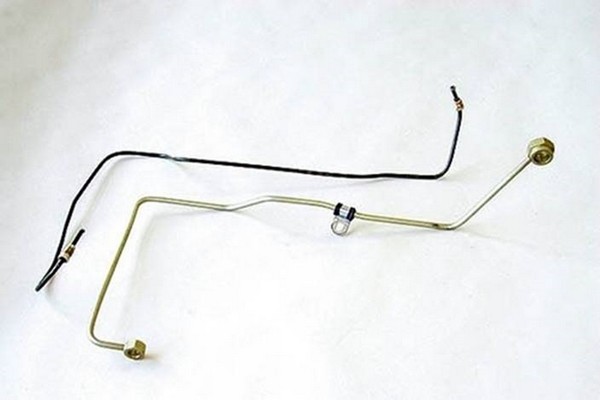

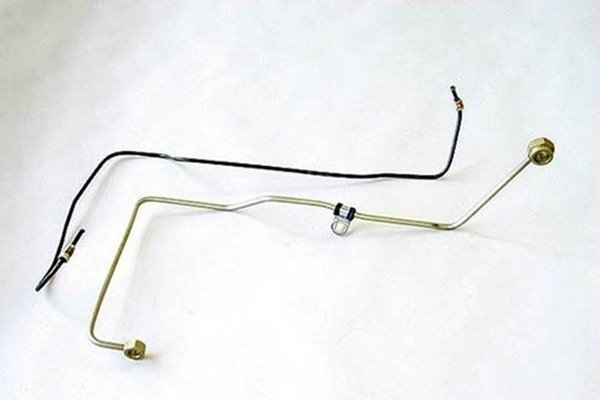

Новая (светлая) и старая трубки. Клеммовые наконечники на новой показали себя гораздо более надежными, нежели уплотнительные конусы на старой. При формовке конуса на нем нередко получались складки и трещины, нарушавшие герметичность соединения. Пластмассовые фиксаторы старой трубки порой ломались, она сильно вибрировала и трескалась, из-за утечки масла гидронатяжитель отказывал. Новая трубка жестче, к тому же ее держат металлические скобы с резиновыми вставками, подавляющими вибрации.

21:1985


22:2490



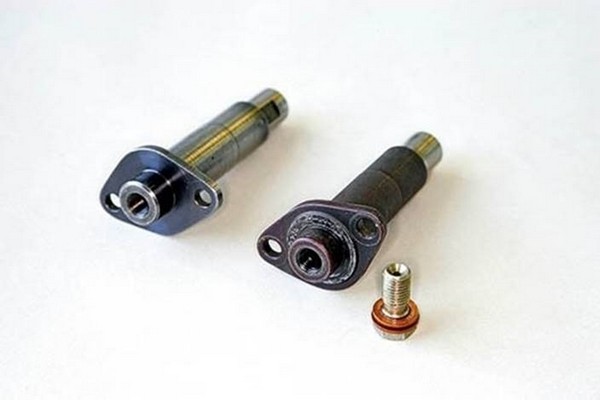

Справа на фото новый гидронатяжитель. Фланец стал толще, снизился риск его деформации и нарушения герметичности стыка. Резьбовое отверстие в корпусе под болт крепления трубки теперь прямое, а не ступенчатое с конической поверхностью для уплотнения соединения с трубкой, как было раньше. Кстати, в качестве крепежного болта использован известный многим перепускной болт от шланга переднего тормоза «Жигулей» (изд. 2101-3506078). Пригодились и две его медные прокладки. Внутренняя же конструкция гидронатяжителя сохранена.

22:951


23:1456

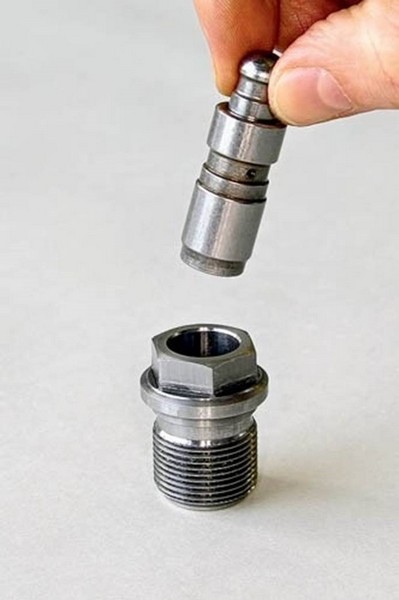

На последних версиях двигателей стоят проверенные временем гидроопоры фирмы INA. Их конструкция сводит к минимуму риск ошибок при сборке головки цилиндров и ее ремонте. В головку цилиндров сначала ввертывают стальную втулку (корпус), а уже в нее устанавливают на скользящей посадке опору. Усилие, которое могло бы деформировать прецизионную пару, исключено в принципе.

23:2134




24:506

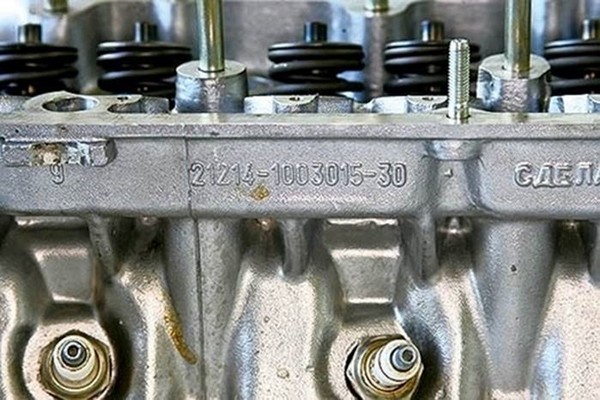

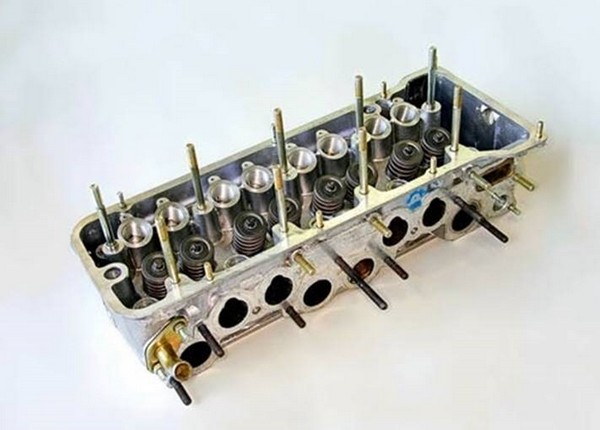

Новая головка получила обозначение 21214-1003015-30. Главные отличия – увеличенный диаметр бобышек и резьбовых отверстий под втулки гидроопор и дренажные каналы для слива из них масла. Посему в производстве заменили оснастку для отливки головки и ввели дополнительную механическую обработку. Остальные размеры прежние.

24:1087


25:1592

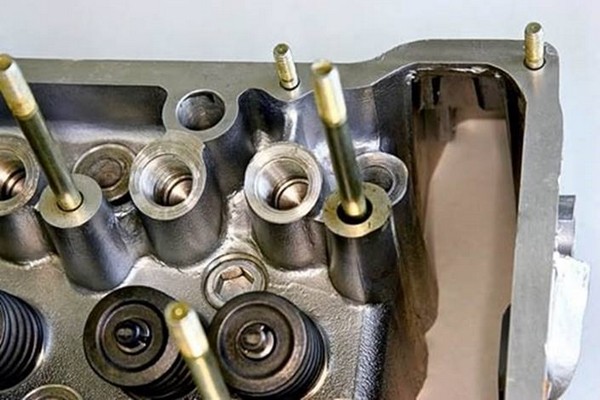

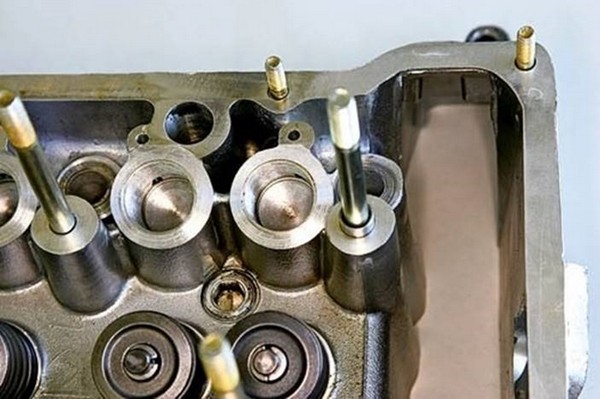

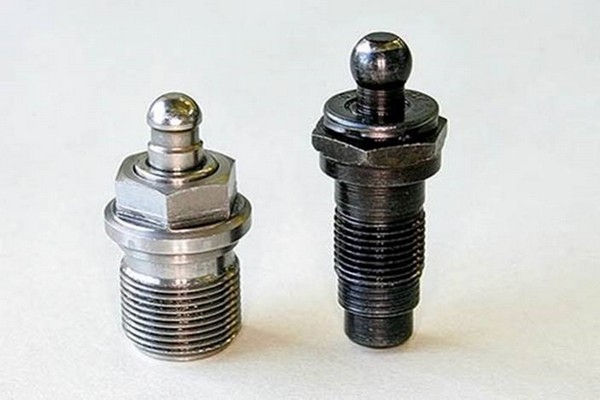

В посадочном отверстии головки под прежнюю гидроопору (на фото – черная) нарезана резьба М18×1,5. Для втулки новой гидроопоры потребовалось посадочное отверстие с резьбой М24×1,5. Старая и новая конструкции не взаимозаменяемы.

25:2005




26:504

Основное обозначение головки выполнено в литье (над свечным отверстием второго цилиндра). Цифры 3 и 0 в конце маркировки указывают на новую конструкцию. Если их нет, перед вами старая.

26:843


27:1348

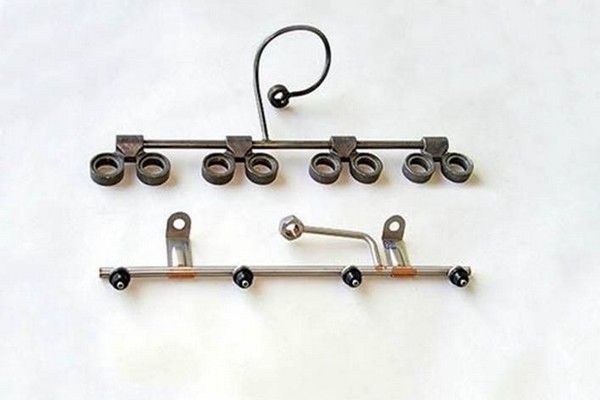

Прежняя рампа для подачи масла к гидроопорам изготавливалась из обычной стали, снабжена алюминиевыми проставками. Материал современной рампы – нержавеющая сталь, призванная продлить срок службы гидроопор. Соединения уплотнены втулками из маслостойкой резины. Рампы не взаимозаменяемы, каждая применяется в своей головке блока.

27:1959


28:2464



Для подвода моторного масла к гидроопорам между их корпусами и головкой установлены алюминиевые проставки. По каналу блока цилиндров и головки масло поступает к корпусу подшипников распределительного вала, а затем по трубчатой масляной рампе (тоже скрытой под крышкой ГРМ) – к проставкам гидроопор.

28:554


29:1059

У головки 21214-1003015 резьбовые отверстия под гидроопоры М18×1,5. Дренажных отверстий нет.

29:1217

При адаптации рычага клапана к гидроопоре INA диаметр его опорной сферы уменьшили с прежних 12 мм до 11 мм. Во избежание ошибок при подборе деталей у нового рычага 21214-1007116-30 (справа) есть опознавательный знак – дополнительная проточка.

29:1644


30:2149



Посадочные отверстия в головке 21214-1003015-30 под корпуса гидроопор INA – с резьбой М24×1,5. Видны дренажные отверстия.

30:205

3. Уменьшение объёма КС в ГБЦ для НИВА-ВАЗ-2121-21213-21214-2131

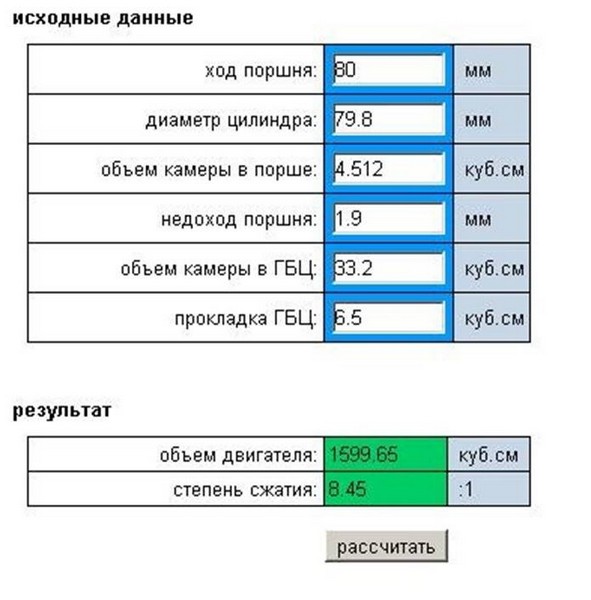

Для подгонки геометрической степени сжатия до нужной величины 9,5-9,8 ед, необходимо уменьшить объём камеры сгорания. Достигается это путём уменьшения объёма КС в ГБЦ и бока цилиндров путём фрезеровки плоскостей на заданную глубину.

30:736

ГБЦ у меня 2130 объём КС у неё 34,2 см3, без потерь жёсткости, её можно отфрезеровать на 1,8 мм, что даст объём 30 см3, как у ГБЦ 21213.

30:960

Лужа в поршне 2106 от Мотордеталь

30:1021


31:1528

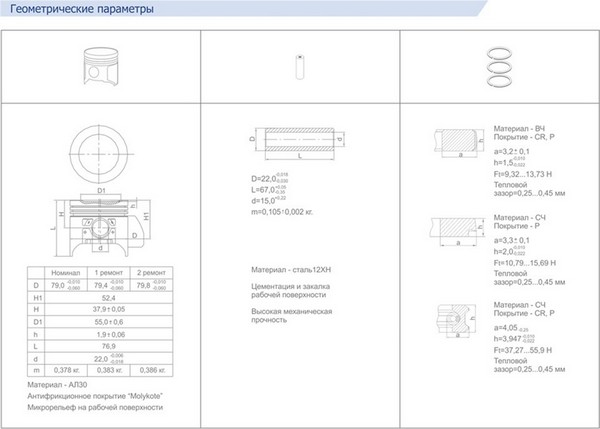

имеет диаметр 55 мм и глубину 1,9 мм, а, следовательно, объём её равен 4,5117875 м3.

31:1667

Стандартно двигатель 2106 с этими поршнями будет иметь следующие расчётные параметры:

31:1826


32:2333

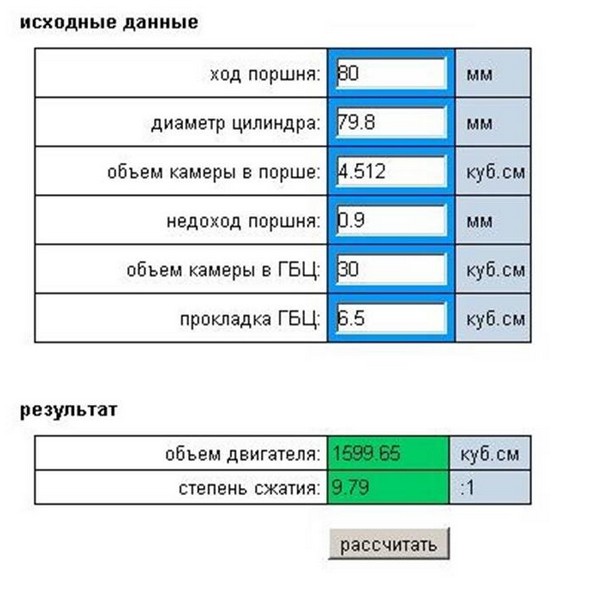

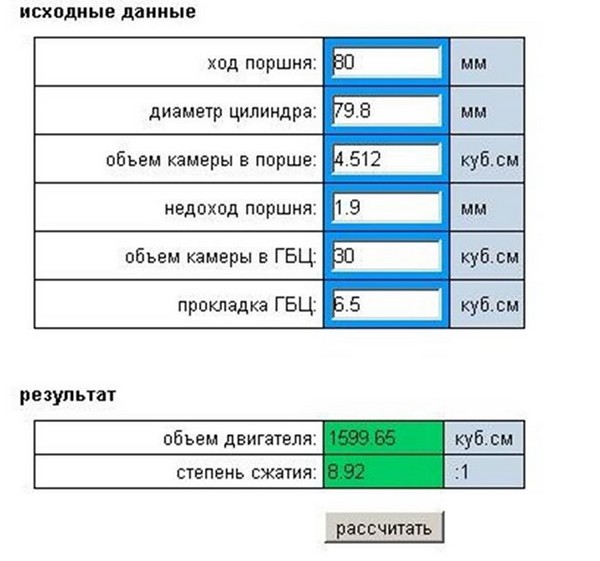

Если в ГБЦ сделать камеру объёмом 30 см3, то получится

32:98


33:605

Маловато будет! Надо дополнительно фрезеровать плоскость блока, тем самым уменьшать недоход поршня.

33:793

Чтобы получить геометрическую СЖ 9,8 нужно отфрезеровать плоскость блока на 1 мм.

33:943


34:1450

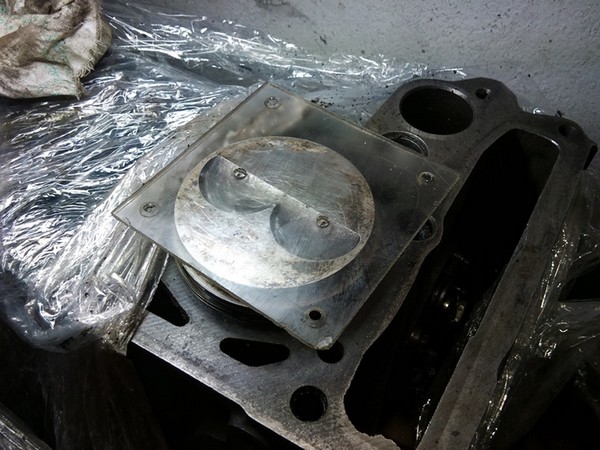

Стало интересно узнать объём цековок в установленных поршнях 2105, раньше мне попадалась инфа что их объём равен 3 см3. Как гласит русская народная пословица — "Доверяй, но проверяй!".

34:1783

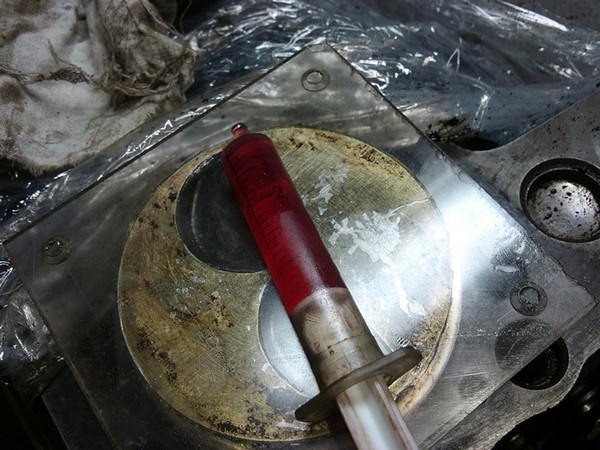

Способ проверки только один — пролить. Что собственно и исполнил.

34:1907


35:2414




36:506


37:1013

Получилось, что объём цековок равен 4,6 см3, значит инфа с форума 2106 - брехня. Нефиг верить тому, что написано, мерить нужно самому, ведь делаете для себя.

37:1290

План работ определён, теперь как никогда пора воплощать его в металл.

37:1420

Первым делом начал с ГБЦ

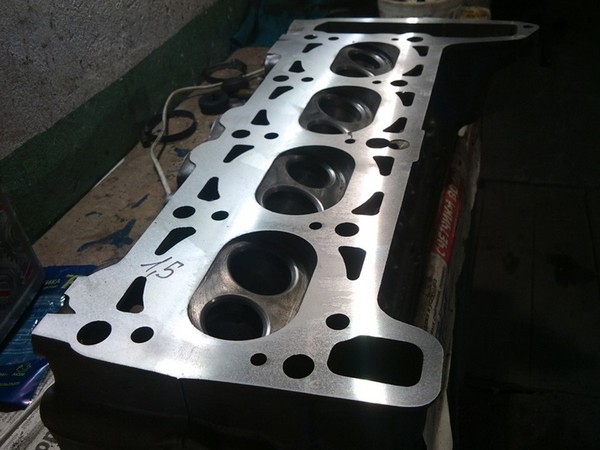

Сразу снимать 1,8 не стал, снял 1,5, чтобы проверить потом объём КС.

37:1586


38:2093



Фрезерую и что вижу?

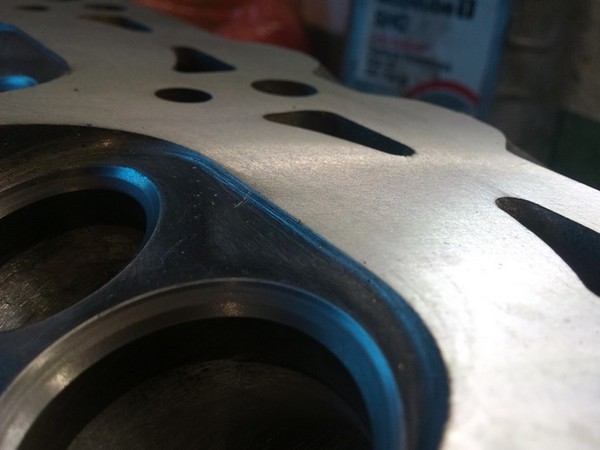

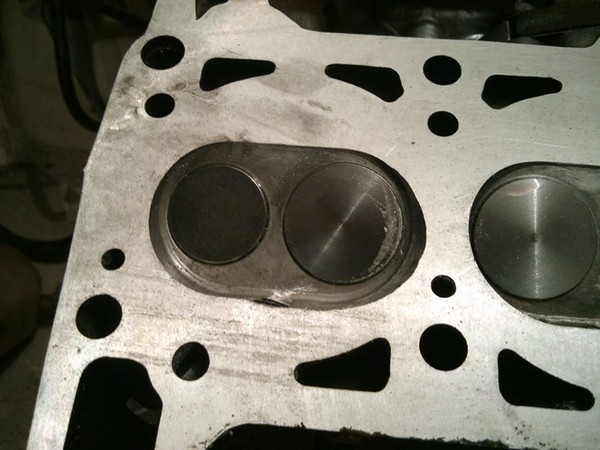

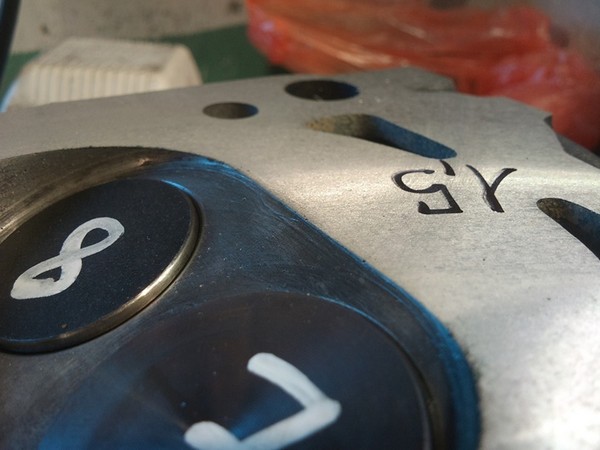

с 1 по 3 цилиндры в КС ещё остаётся небольшая ступенька

38:139


39:646

(чего и следовало ожидать при фрезеровке 1,5 мм), а на 4 цилиндре

39:762


40:1269

ступеньки нет!

40:1299

Причём визуально имеющиеся на 1-3 цилиндрах ступеньки по высоте разные.
Штангеном, насколько возможно точно, замерил высоту ГБЦ по периметру она одинакова 111,3 +/-0,1 мм.

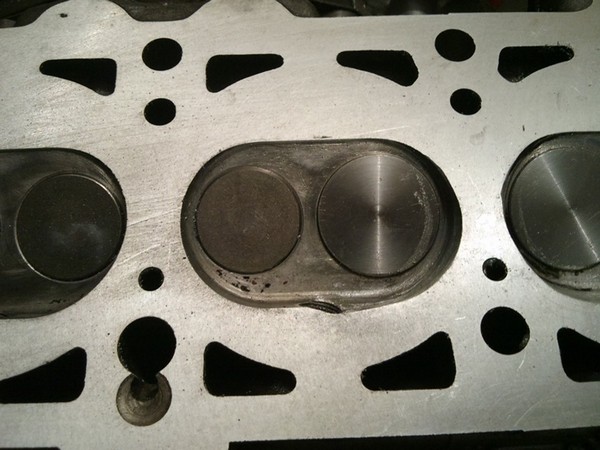

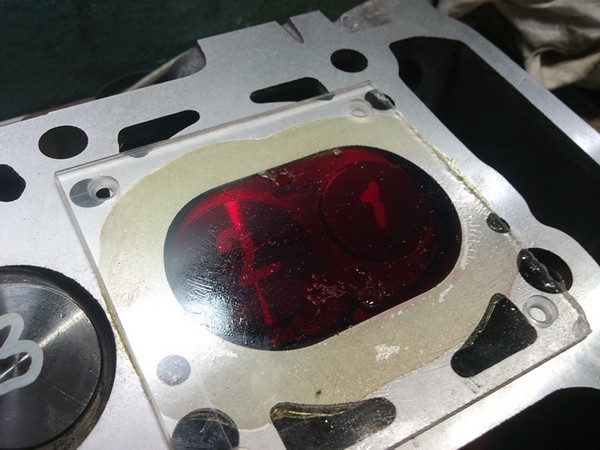

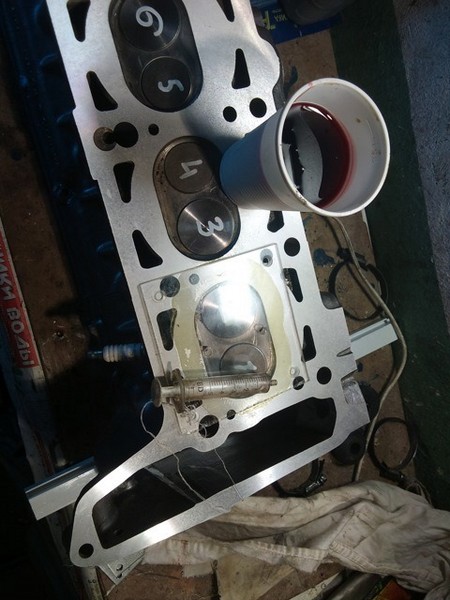

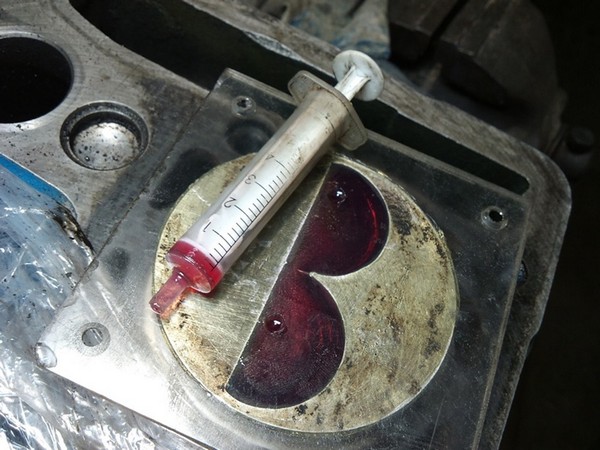

Пролив КС

40:1624


41:2131




42:506

показал:
1) 30,0 мл
2) 30,4 мл
3) 30,4 мл
4) 29,3 мл

42:581

Отсюда хоть и не существенный, но всё же разброс СЖ и разные условия работы 1 и 4 цилиндров.

42:748

В ГБЦ КС 4 цилиндра явно видны следы детонации (маленькие выбоины).

42:872

Что это: хитрая инженерная задумка, или явный заводской косяк? - Скорее второе!

42:1018

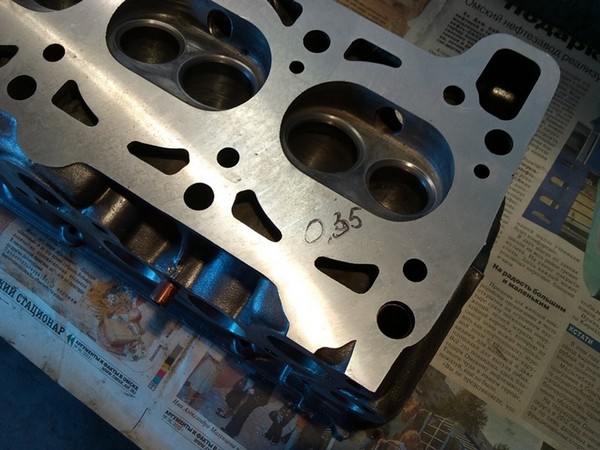

Решил ещё снимать 0,35 мм и выбирать малость мяса КС 1, 2 и 4 цилиндров, для выравнивания объёмов до 30 см3.

42:1205

Второй раз свозил на фрезеровку, там особо ничего не спрашивали, просто отфрезеровали и всё.

42:1377


43:1884

Повторные проливы объёма показали:

43:1952

1) 29,5 см3
2) 29,2 см3
3) 30,0 см3
4) 28,8 см3

43:2014



Далее за несколько заходов с последующими проливами повыбирал шарошкой чутка мяса

43:155


44:662


45:1169


46:1676

Добился во всех КС объёмов 30 см3
ГБЦ теперь готова к сборке

46:1787

4. Увеличение (расточка) каналов ГБЦ ВАЗ классики для НИВА-ВАЗ-2121-21213-21214-2131

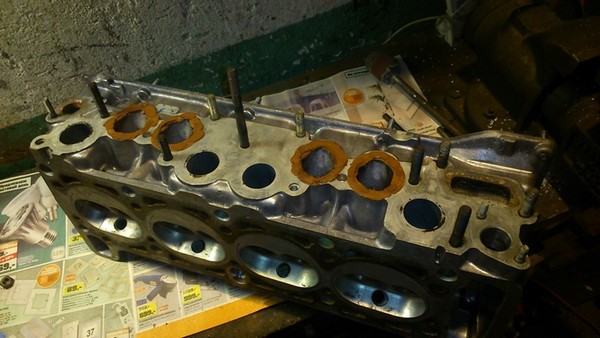

Решил совместить и расточить на 34-35 мм впускные каналы и убрать приливы выпускных каналов ГБЦ от инжекторной Нивы. Ради расточки одной ГБЦ покупать фрезы нерационально, а у меня фреза на 34 мм уже была в наличии, вот и попросил за денежку меня выполнить данную манипуляцию с его ГБЦ. Для чего это делается на сто рядов вдоль и поперёк расписано во всех интернетах, поэтому решил кратко описать как это делается.

46:2675

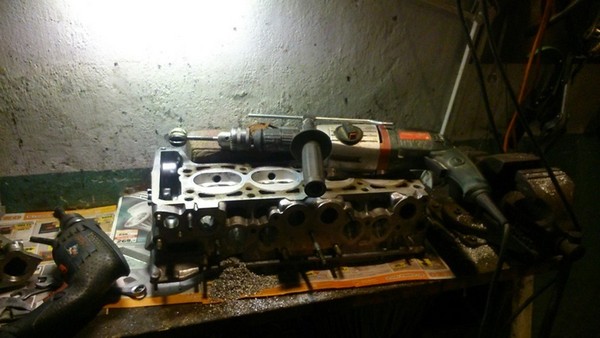

Собственно, сама ГБЦ на верстаке

46:62

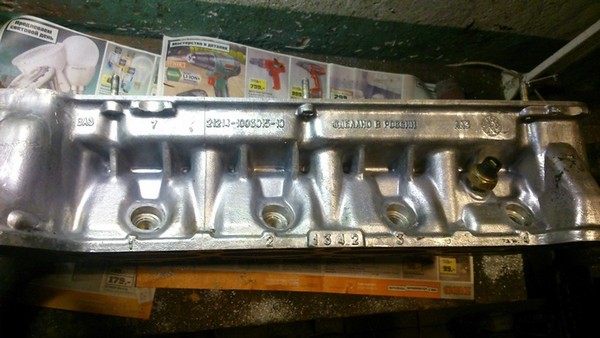

Увеличение (расточка) каналов ГБЦ ВАЗ классики для НИВА-ВАЗ-2121-21213-21214-2131

47:569

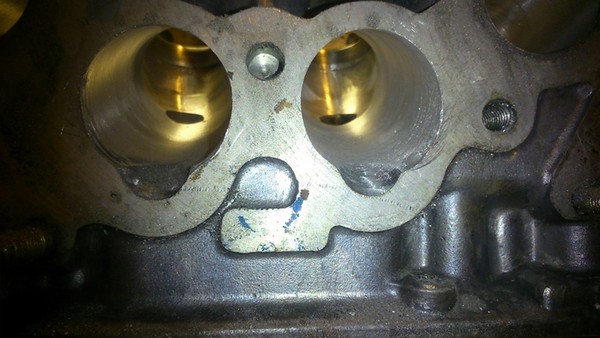

Для начала, сделал заход 34 мм фрезой во впускной коллектор со стороны стыковки его с ГБЦ.

47:734


48:1241


49:1748


50:2255

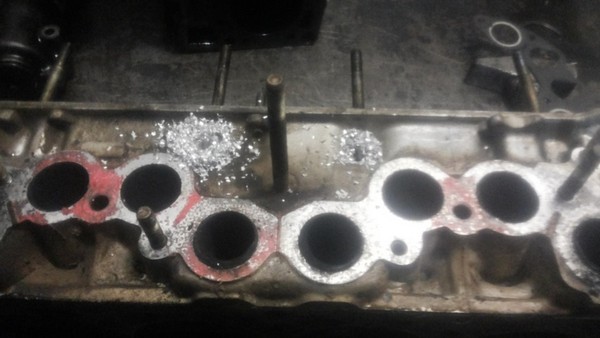

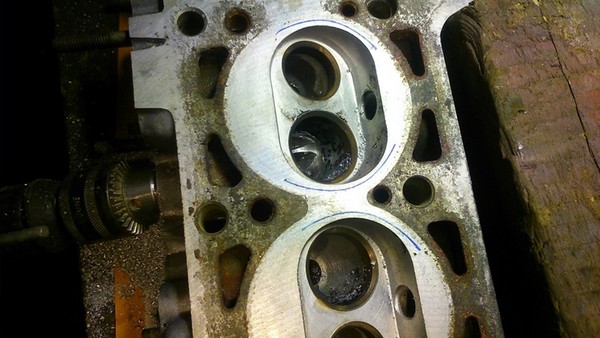

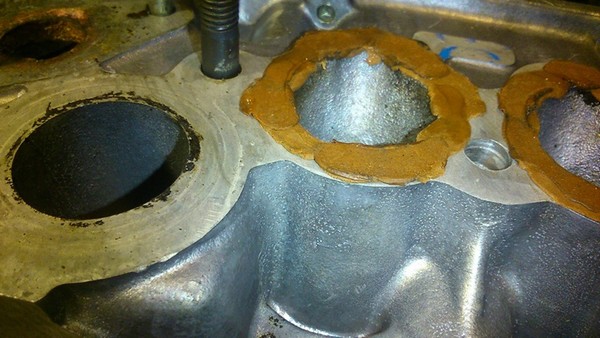

Потом, налепил на каналы ГБЦ пластилин

50:73


51:580

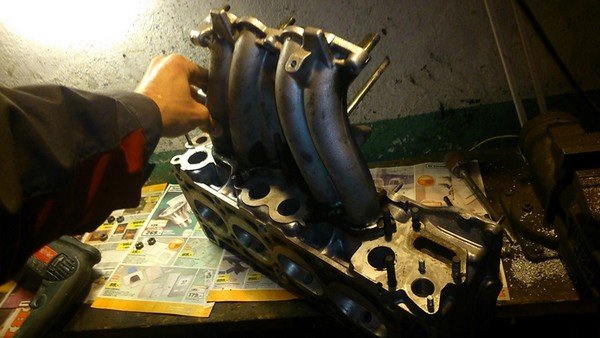

Полил впускной коллектор кипятком и приложил к ГБЦ.

51:678


52:1185

В результате чего получил след от коллектора на ГБЦ.

52:1284


53:1791

Очертил эти следы кёрнышком.

53:1847


54:2354

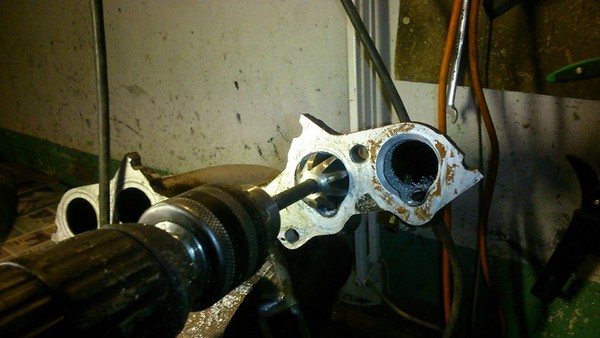

и маленькой шарошкой на дрели убрал лишний металл и сделал заход под 34 мм фрезу.

54:148


55:655

Дальше в дело пошла тяжёлая артиллерия перфоратор, способные на маленьких оборотах вращать фрезу с большим усилием и собственно шаровая фреза на 34 мм.

55:935


56:1442

Пара-тройка манипуляций

56:1490


57:1997




58:504

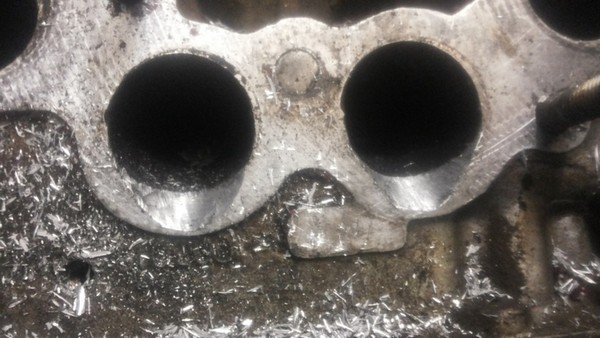

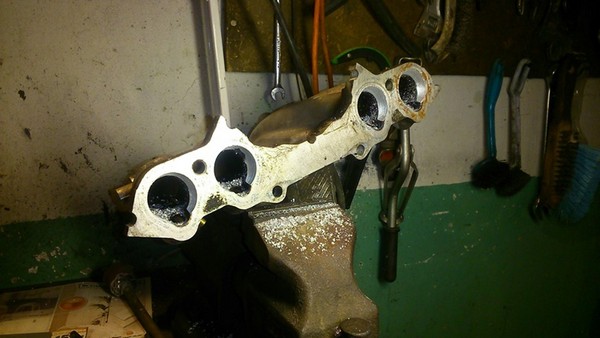

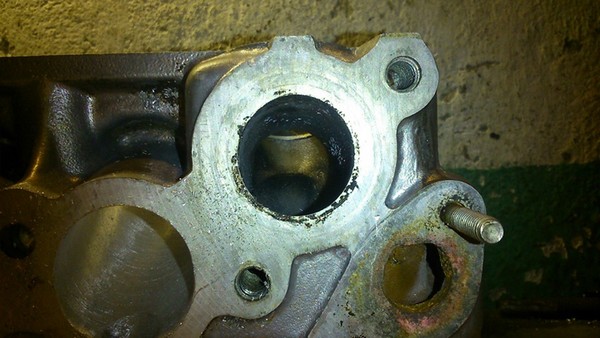

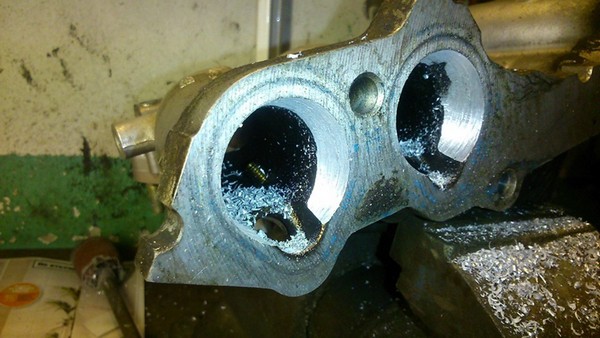

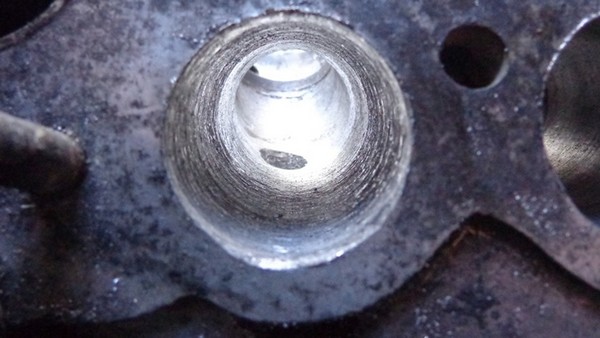

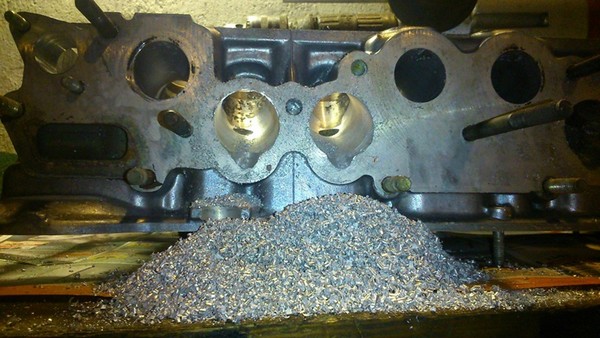

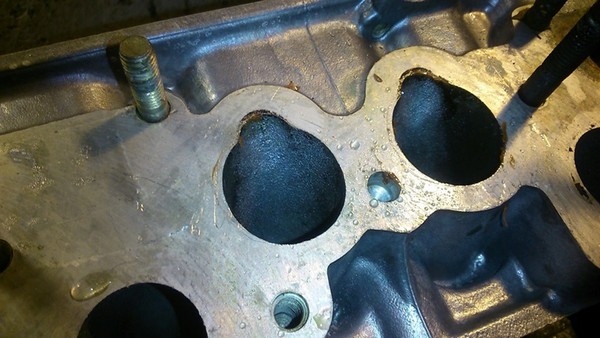

и впускные каналы теряли приливы и получали диаметр 34-35 мм

58:614


59:1121

во выпускных каналах

59:1163


60:1670

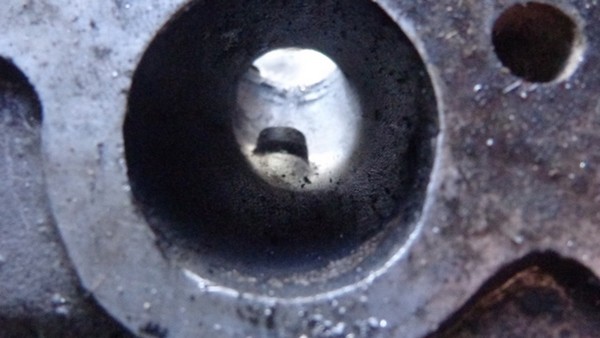

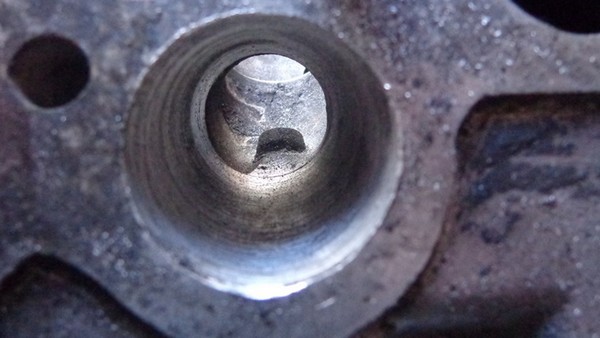

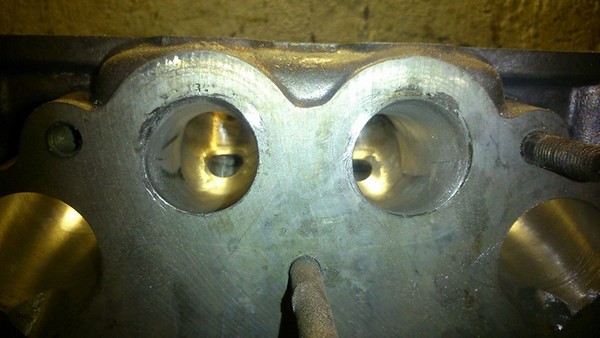

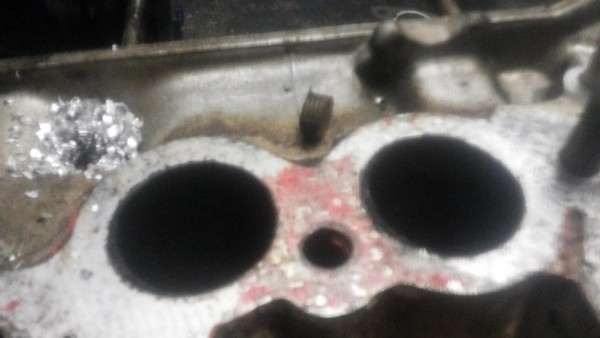

Маленькой шарошкой на дрели были убраны приливы и сами каналы пройдены наждачкой.

60:1824


61:2331



Впуск так же был обработан наждачкой, без фанатизма и зеркальной поверхности

61:144


62:651

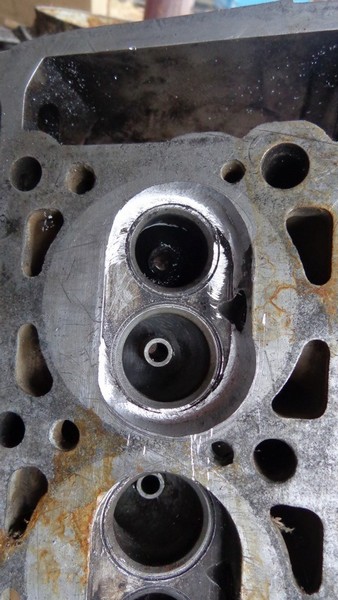

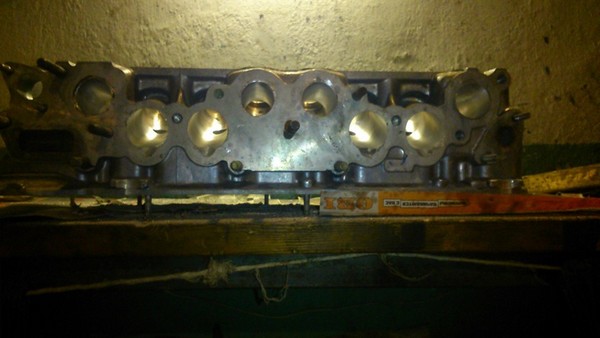

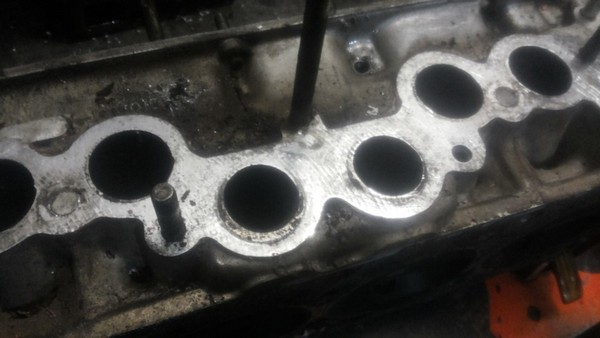

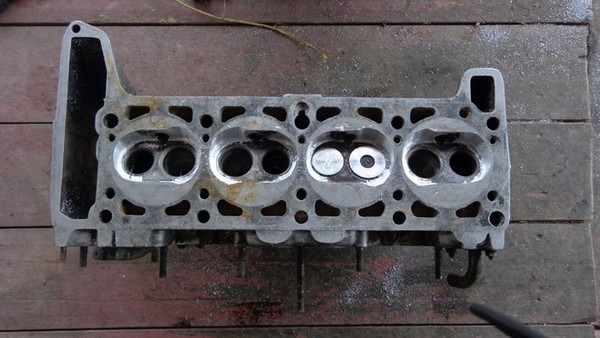

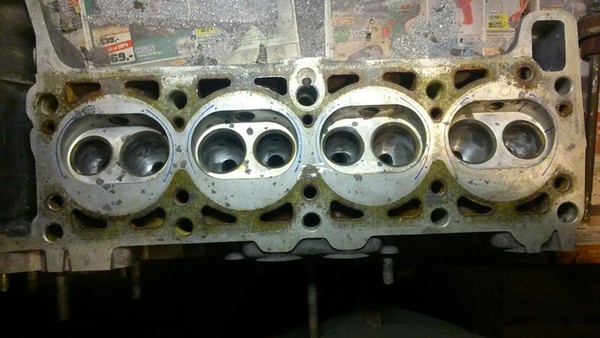

Такая в итоге получилась ГБЦ

62:707


63:1214


64:1721

А это то что осталось от работы

64:1781


65:2288



С такой ГБЦ мотору явно полегче станет дышать на высоких оборотах.

65:124

5. Доработка ГБЦ (увеличение мощности двигателя) для НИВА-ВАЗ-2121-21213-21214-2131

Первым делом я само собой изучил мат часть перешарил весь интернет в поисках любой информации про доработку ГБЦ, все подробно изучил, и хорошо подумав решил все-таки взяться за голову).
Так вот для улучшения технических характеристик ГБЦ первое что делают это протачивают каналы, и жигулевская шаровая идеально подходит для этого.
сделав из них две фрезы приступил к каналам в принципе не сложно и не долго (ровно день).

65:1033

Доработка ГБЦ (увеличение мощности двигателя) для НИВА-ВАЗ-2121-21213-21214-2131

66:1540

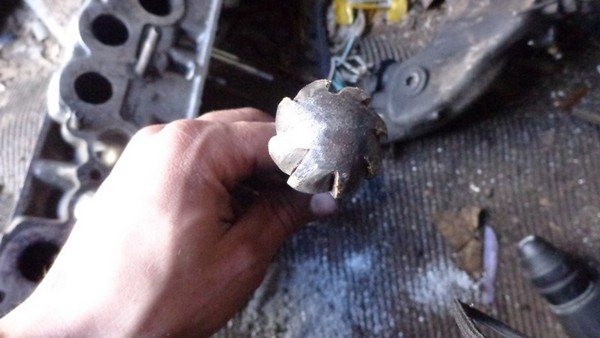

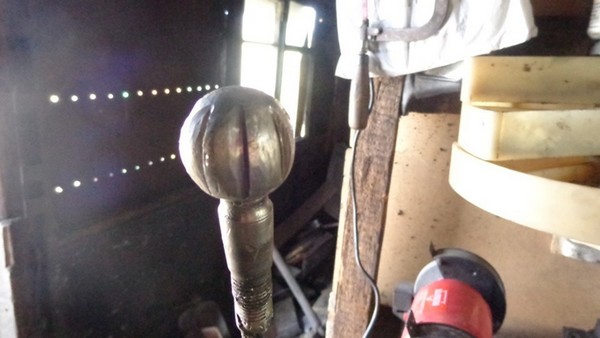

вот такая фреза

66:1572

clip_image080_887c1321-5a88-4de0-9957-9ee9e87f4b6e.jpg.

67:2080




68:506

канал сток

68:529


69:1036

половина канала праточино

69:1088


70:1595

думаю разница заметна

70:1639


71:2146

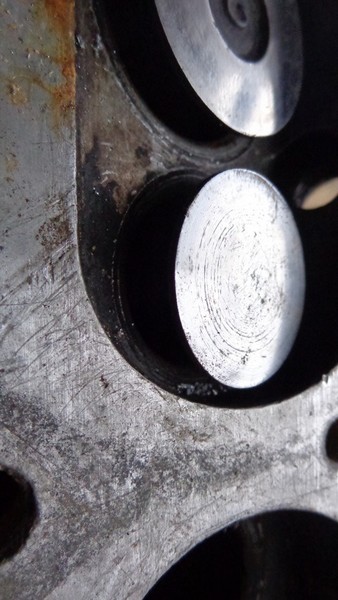

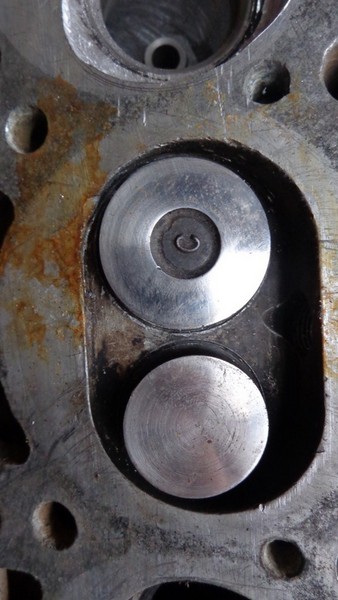

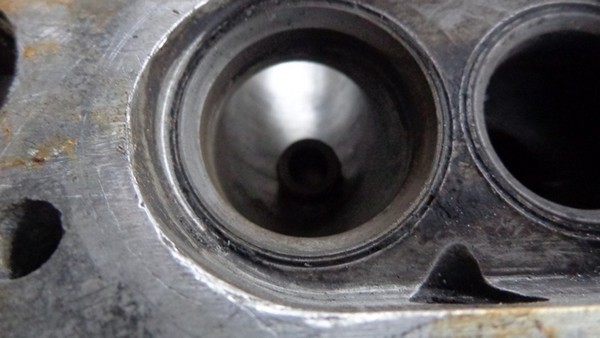

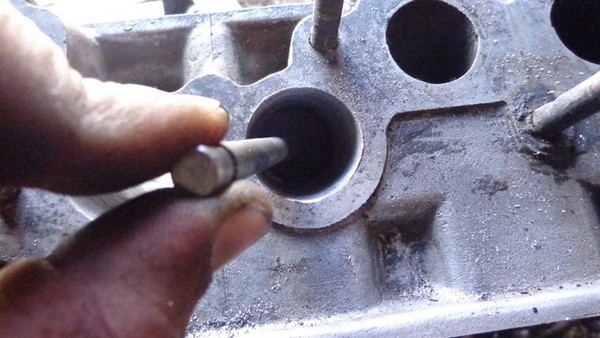

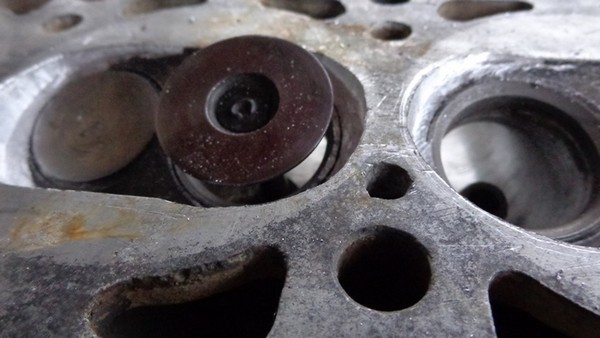

выпускной клапан диаметром 30мм не лезет

71:76


72:583

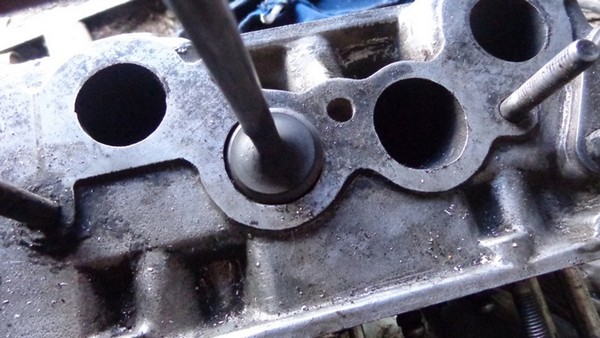

полвина канала клапан лезет но зазора не видно

72:672


73:1179

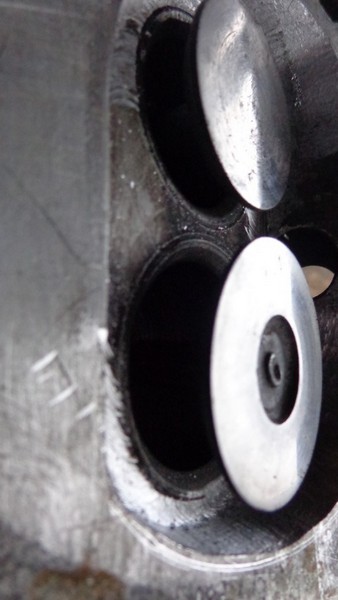

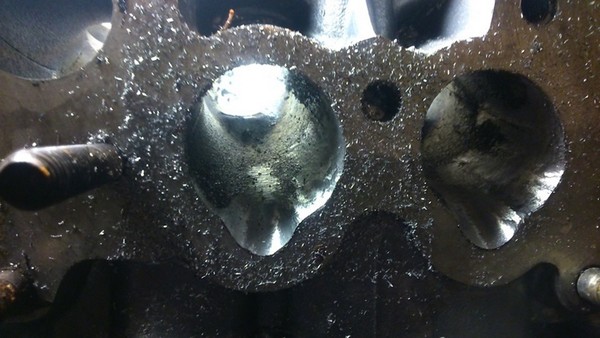

и вот уже готовый канал, клапан пролетает через коллектор и вылетает из седла спокойно

73:1341

т. к для выпуска я шаровою подходящего диаметра не нашел, его я трогать не стал (хотя, можно было сточить хотя-бы прилив от направляйки.

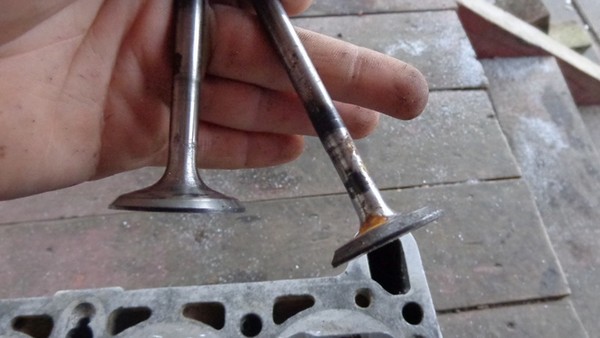

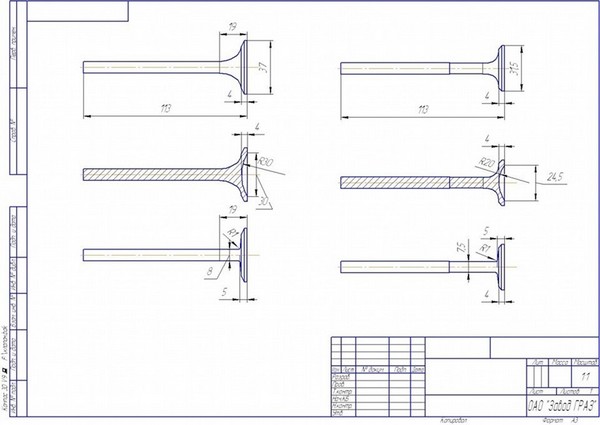

С каналами я разобрался, теперь пришло время клапанов. Для лучшей продувки и максимально пропускной способности, им нужно придать Т-образную форму. На тот момент я токарей не нашел обточил их на наждаке, но сейчас у меня появилась возможность это исправить (устроился на завод слесарем). В принципе, и так сойдет, но меня их форма немного не устраивает,

73:2231




74:506

вот что у меня получилось

74:556


75:1063

распечатаю чертежик и пойду к токарю переделывать

75:1159

Клапана есть. Как еще можно увеличит наполняемость цилиндров - из не доработанного осталось только камеры сгорания, и они сильно уменьшают пропускную способность клапана, т.к. находятся слишком близко от шляпки. Следовательно, надо это исправить, взял инструмент с работы.

75:1661


76:2168



шарошка

76:17

Отмерил 3мм и начал точить на мое удивления алюминий довольно твердый и вот что из этого получилось

76:202


77:709

началось

77:729

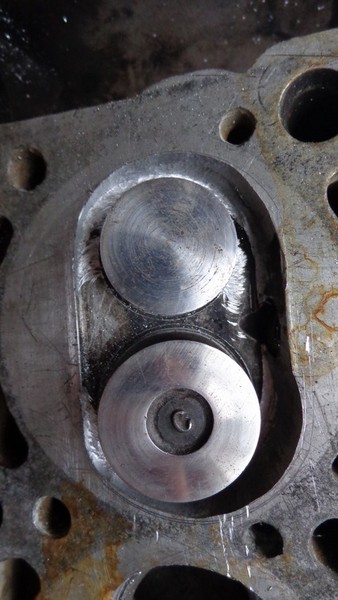

78:1236

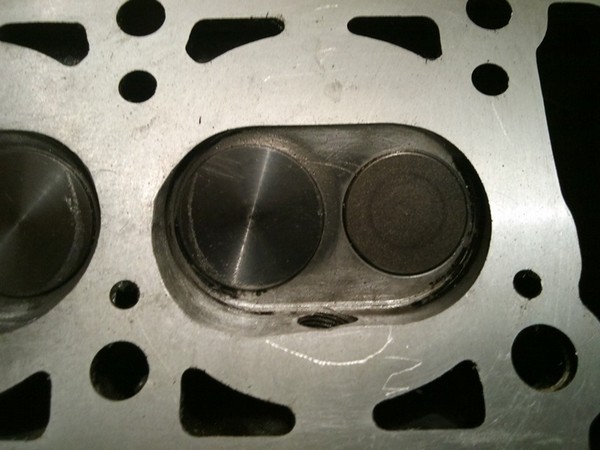

КС сток

78:1253


79:1760

кс сток

79:1777


80:2284



доработанная КС

80:32


81:539

доработанная КС

81:572


82:1079

доработанная КС

82:1112


83:1619

вроде, нормально получилось

83:1674


84:2181



вот так вот)

84:24

Это еще не готовое изделие, осталось нормально проточить клапана, шлифануть голову, заменить направляющие, прирезать и притереть седла, но эту работу я доверю профессионалам.
Думаю, хотя бы 10 коней прибавятся.

84:411

6. Доработка карбюраторной ГБЦ под инжектор для НИВА-ВАЗ-2121-21213-21214-2131

Начну с того, что вчера подвел меня аккумулятор. Утром было минус 20 и машина завелась без проблем. Прогрел, доехал до заправки и больше не смог запустить. Электрик в итоге приговорил аккумулятор.

84:899

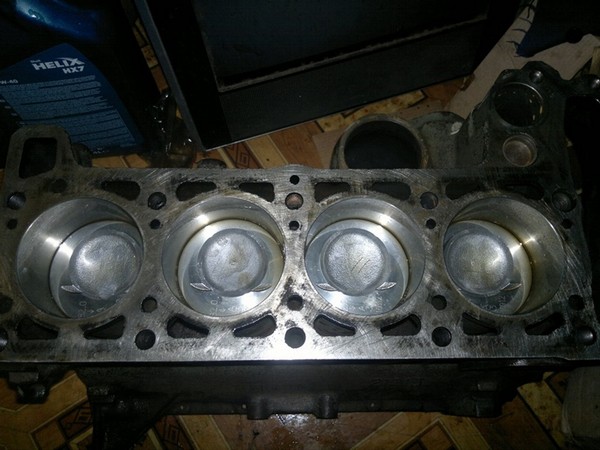

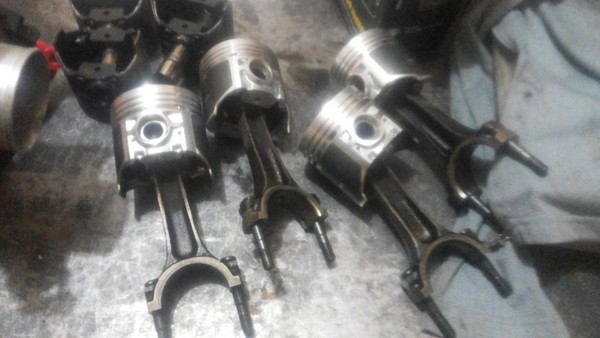

Вернемся к сборке мотора. Нагрев шатуны поставил новые поршни

84:1016


85:1523

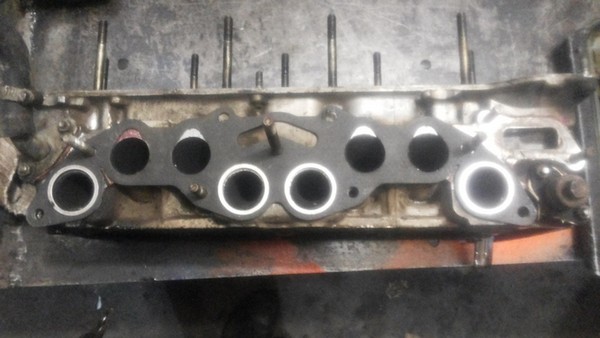

Далее добрался до ГБЦ. Приложив инжекторную прокладку, становится понятно, что и где переделывать.

85:1707


86:2214



Для начала засверлил два недостающих отверстия под две шпильки, что будут ресивер держать. Отверстия получаются на разном уровне и выходят как раз в шпильки распредвала.

86:314


87:821

Далее из болта на 10 отрезал 2 чопика чтоб заглушить тосольные каналы

87:949


88:1456

Чопики заколочены молотком, резьба под шпильки нарезана

88:1563


89:2070

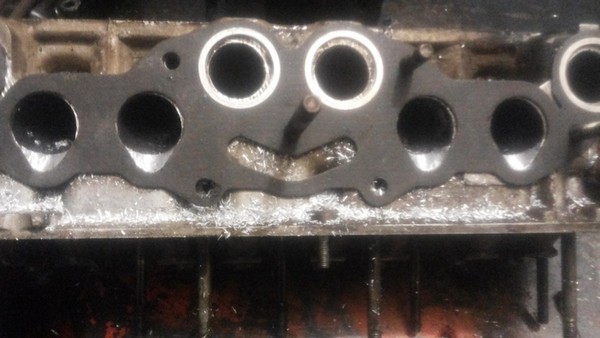

Потом снова приложив прокладку отметил и дрелью сделал фаски под форсунки во впускных каналах.

89:177


90:684

Из минусов то что для прокладки почти не остается места

90:789


91:1296

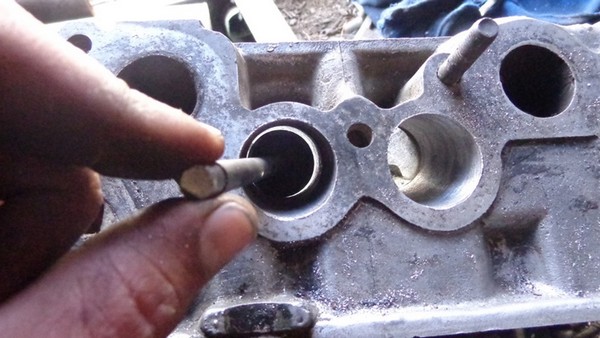

Кто-то аргоном наваривает и впуск, и место под шпильки. Я же, вкрутив шпильки, намажу всё холодной сваркой и прикручу ресивер, смазанный смазкой без прокладки, чтоб сварка форму приняла и к ресиверу не прилипла. Затем, после схватывания сварки, соберу всё с прокладкой. Ресивер на машине, поэтому делать буду в последний момент. Если кто думает, что эта система не жизнеспособна, то я скажу, что на ниве стоит один в один такая же ГБЦ и подсосов нет - проверяли дымогенератором и всё работает отлично.

91:2204



7. Отличие блока цилиндров Нивы и Шевроле Нивы

Отличие блока цилиндров Нивы и Шевроле Нивы

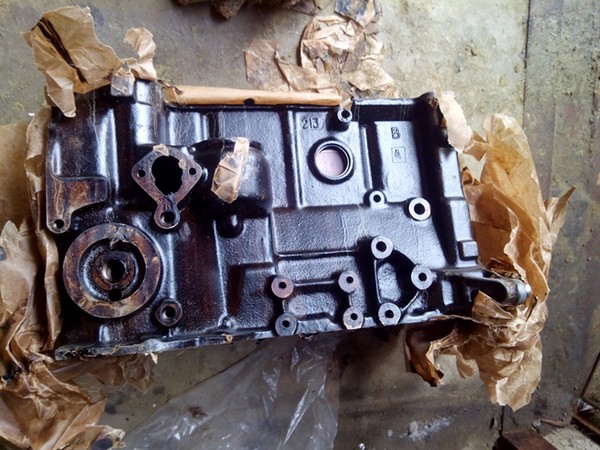

92:595

блок 21213

92:613

Отличие блока цилиндров Нивы и Шевроле Нивы2123

93:1126

Много всего перечитал, но полного ответа даже "именитые" не дали. Пришлось самому исследовать этот вопрос. Путаница из-за цифр 213 на блоке. В общем так:

93:1402

На автомобиле Шевроле Нива заводом производителем устанавливается блок цилиндров 2123 именно 2123. Но! -маркировка на нем 213. (как и на блоке 21213.) т.е и на том и на том блоке стоят цифры 213(встречаются также рядом буквы "В. Е. и.т.д "они ничего не значат это буквы вариантов отлива или что типа того. Параметры и характеристики и того, и того идентичны. ОТЛИЧИЯ лишь в чуть измененном отливе и двух отверстиях с резьбой для кронштейнов ген и ГУРа.

93:2198



8. Сборка блока цилиндров в НИВЕ

Сборка блока цилиндров на НИВЕ

94:571

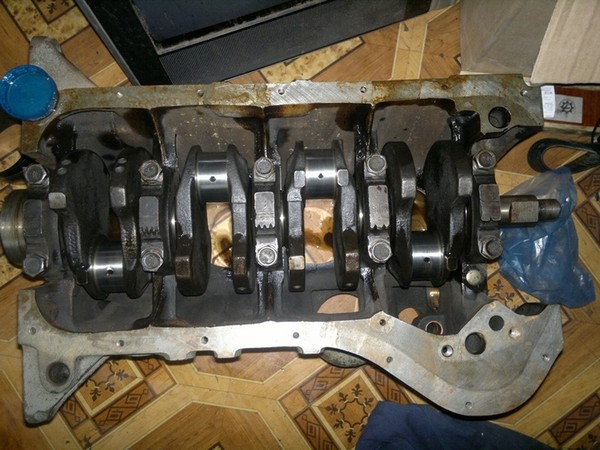

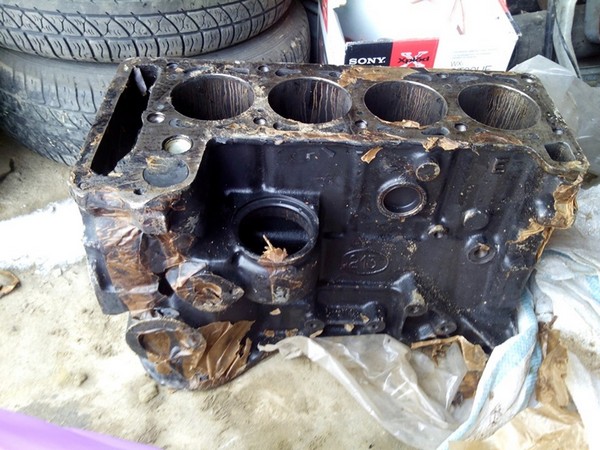

За основу двигателя был взят блок цилиндров ВАЗ 21213, оставшийся от двигателя моей зеленой нивы — двигатель был снят по причине сильного износа, он прошел более 500 000 километров, и на зеленую ниву я сразу поставил заранее собранный двигатель — машина используется для рабочих нужд, нет времени для ее простоя. В результате остался свободный "убитый" двигатель.
Блок цилиндров был гильзован, расточен под размер 82.0. В сервисе сразу набили зеркала на стенках цилиндров. Также были заменены и развернуты втулки привода масляного насоса и распределителя зажигания. Коренные и шатунные шейки коленвала были расточены под размер 1.0 мм. Перед сборкой все было основательно очищено от стружки.

94:1826

Комплект шатунно-поршневой группы был приобретен производства фирмы "Мотордеталь", г. Кострома. Также были куплены новые шатуны 21213. Разница в весе шатунов без какой — либо доработки составляет 0.015 грамма (удивило!), в весе поршней-0.01 грамма.

94:2268

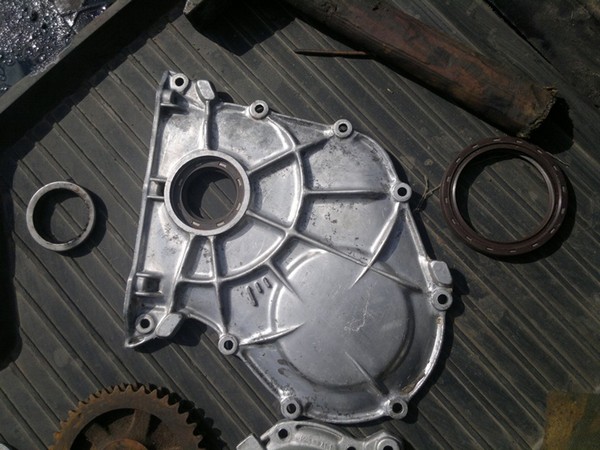

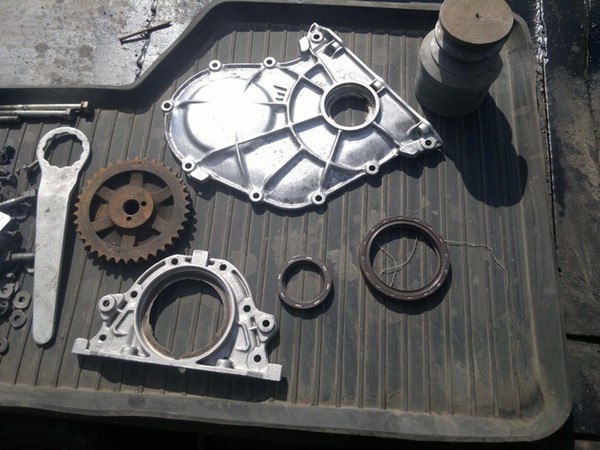

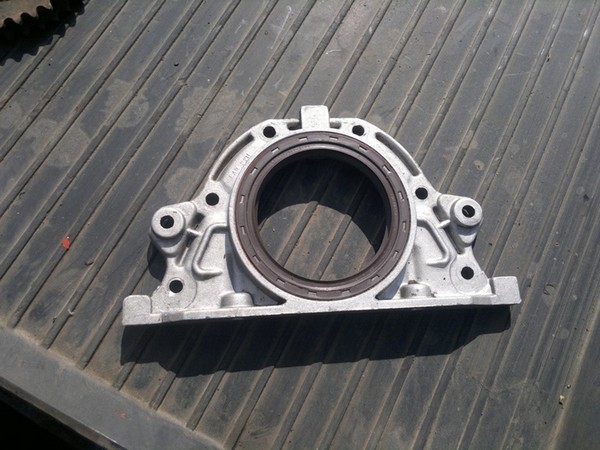

Следующими этапами были подготовка боковых крышек двигателя, выпрессовка старых сальников коленчатого вала, запрессовка новых, замена подшипника коленвала.

94:293

В качестве оправки для установки сальников были использованы извлеченные сальники.

94:451

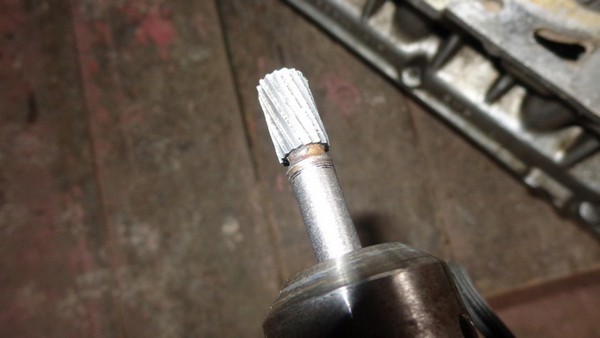

Нашел колено 2130, утяжелённое, для движка 1.8. Переставлять пришлось уже перед установкой алюминиевых крышек, докупал вкладыши коленвала, т. к. распределение масла в каналах там иное, не как на 21213.

94:808

Было установлено:

94:846

1. Масляный насос

94:880

2. Шестерни,

94:904

3. Цепь.

94:920

4. Натяжитель.

94:948

5. Фиксатор цепи.

94:981

6. Привод масляного насоса и распределителя зажигания.

94:1084

7. Трубка щупа уровня масла-сапун.

94:1148

8. Нижняя крышка двигателя.

94:1200

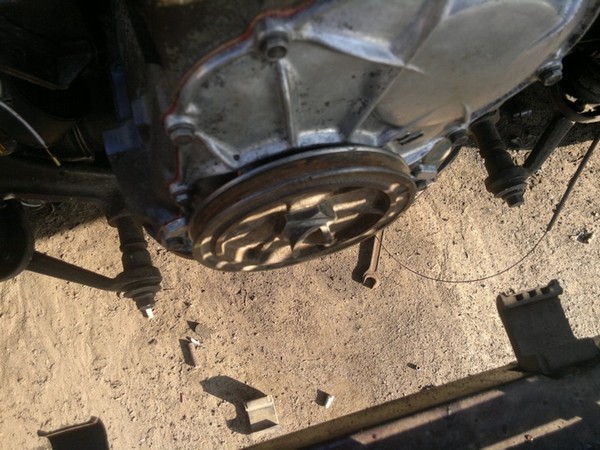

9. Маховик.

94:1222

А также защита двигателя и сцепление.

94:1294

Затем блок был состыкован с коробкой передач в автомобиле и установлен на подушки, к двигателю был прикручен редуктор переднего моста, генератор, стартер, помпа с патрубком печки, крыльчатка помпы. Затем был установлен радиатор.

94:1716

Важный нюанс - не забыть перед установкой блока подвести трубу выпускного коллектора ("штаны") в подкапотное пространство.

94:1943

Между ГБЦ и блоком — 1 алюминиевая и 2 обыкновенных прокладки ГБЦ, потому что ход поршня больше. Прокладки были выбраны с медной окольцовкой масляного канала.

94:2235



9. Установка и настройка ГБЦ НИВЫ

Установка и настройка ГБЦ НИВЫ

95:571

Установка и настройка ГБЦ НИВЫ

96:1078

Установка и настройка ГБЦ НИВЫ

97:1585

Установка и настройка ГБЦ НИВЫ

98:2092



Установка и настройка ГБЦ НИВЫ

99:506

Установка и настройка ГБЦ НИВЫ

100:1013

Установка и настройка ГБЦ НИВЫ

101:1520

Установка и настройка ГБЦ НИВЫ

102:2027



Установка и настройка ГБЦ НИВЫ

103:506

Установка и настройка ГБЦ НИВЫ

104:1013

Установка и настройка ГБЦ НИВЫ

105:1520

Установка и настройка ГБЦ НИВЫ

106:2027



Установка и настройка ГБЦ НИВЫ

107:506

https://www.drive2.ru/l/3271910/, https://www.drive2.ru/l/2461092/, https://www.drive2.ru/l/2170159/, https://www.drive2.ru/l/8029603/, https://www.drive2.ru/l/2473941/, https://www.drive2.ru/l/8490431/, https://www.drive2.ru/l/2988673/, https://www.drive2.ru/l/1971491/

107:782
1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]
157245

Метки: ремонт ГБЦ, прокладка ГБЦ

Оставьте свой комментарий

Оставить комментарий от имени гостя

0
Your comments are subjected to administrator's moderation.
правилами и условиями.
  • Комментарии не найдены
