Генератор НИВА



0:7

Содержание статьи:

0:47
  1. Кронштейн переноса генератора ВАЗ-2121 для НИВЫ
  2. Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ
  3. Установка генератора от ВАЗ 2110-2112 в Ниву

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

Долго я решался на свершение подобной работы. Очень уж мне не хотелось связываться с изменением, недавно наведенного порядка в моторном отсеке: электропроводка аккуратно проложена на своем месте, сечение проводов выбрано с запасом и удовлетворяют моим "сегодняшним" запросам, да и ко всему сказанному можно еще добавить смущение от применения нестандартного клинового ремня, который достать можно только под заказ.
Я стал счастливым обладателем кронштейна переноса генератора ВАЗ-2121.

0:1370

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

1:1877

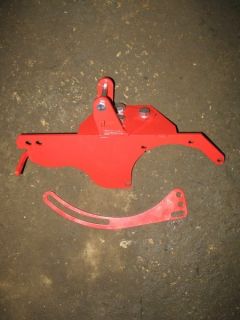

Кронштейн переноса генератора от Z-IQ

1:1947

Ремня генератора в комплекте не было и размер его мне не был известен, но несложным эмпирическим путем был определен, на мой взгляд, самый оптимальный размер ремня — 1350мм.

1:2265



Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

2:506

Клиновой ремень, купленный на заказ

2:575

Для монтажа кронштейна необходимо:
— выкрутить и заменить две шпильки и два болта М6x20 крышки привода распредвала на четыре болта М6x25;
— доработать напильником наплыв вокруг болта головки цилиндров и наплыв на блоке цилиндров (приведен на рисунке ниже) под крепление кронштейна. Работу выполнить по месту, ориентировочное время работы при наличии подходящего и исправного инструмента — 1/2 часа.

2:1306

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

3:1813

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

4:2320



Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

5:506

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

6:1013

Конструкция кронштейна состоит из трех деталей и подразумевает возможность установки генераторов разных производителей. В моем случаи генератор КЗАТЭ ВАЗ-21214 80А установлен на среднее положение по вертикали.
Перед окончательно сборкой и протяжкой кронштейна необходимо сперва проверить соосность ремня на шкивах помпы, генератора и коленвала.

6:1652

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

7:2159



Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

8:506

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

9:1013

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

10:1520

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

11:2027



Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

12:506

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

13:1013

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

14:1520

Наконец-то переходим к заключительной части: разбери, разломай и собери.
Есть правда и положительные стороны, например, применил провод большого сечения на генератор от АКБ, в связи с его переносом и уменьшил длину проводов до замка зажигания от генератора.

14:1995

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

15:2502



В разобранном состоянии

15:47

Кронштейн переноса генератора ВАЗ-2121 для НИВЫ

16:554

В конечном итоге

16:588

Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ

Что нужно:
-Генератор 21214 или аналогичный
-Кронштейн крепления генератора 21214-3701650 с двумя гайками и болтами с тонкой шляпкой для крепления к КИТ комплекту
-КИТ комплект переноса генератора
-ремень генератора длиной 1350мм
-болт крепления генератора 2110 в сборе
-два болта М8х20 и М8х30 с гайками

16:1284

1) Снимаем запасное колесо из-под капота, откручиваем растяжку, на которой оно лежало
2) Выкручиваем две шпильки и два болта над шкивом коленвала. Заменяем их на четыре болта большей длины. Если с выкручиванием болтов проблем не возникает, то со шкильками может быть засада. Решить ее не трудно, можно либо приварить к шпильке, либо подточить шпильку напильником с двух сторон и вывернуть ее пассатижами. У нас все отвернулось без заморочек!

16:2089



Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ

17:506

3) Теперь берем болгарку или напильник и подтачиваем блок двигателя для верхнего крепления кронштейна (болт слева от трамблера, если стоять у водительского крыла). На блоке прилив имеет округлую форму, мы же ее приводим к прямоугольной!

17:940

4) Прикрепляем к нашей массивной конструкции кронштейн крепления генератора 21214-3701650

17:1098

Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ

18:1605

Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ

19:2112



Тут появляются первые сложности. Кронштейн 214 генератора не должен упираться в выходной штуцер бензонасоса. На КИТовском кронштейне есть три положения установки кронштейна от 214 генератора. Мы выбрали среднее, еще возможны варианты:
-верхнее (необходим ремень 1375мм)
-нижнее (требуется замена бензонасоса на 2108)
5) Крепим кронштейн к блоку двигателя
6) Отсоединяем "-" от АКБ, снимаем ремень с генератора, отсоединяем провода от старого генератора. Расплетаем косу проводки от нижнего генератора до уровня самой АКБ и эл. мотора дворников (мне такой длины хватило, чтобы дотянуть до верхнего генератора) Упаковываем проводку в гофр.

19:1154

Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ

20:1661

7) Устанавливаем генератор на верхний кронштейн, одеваем ремень. Проверяем соосность шкивов. При необходимости регулируем положение кронштейна от 214 генератора. Устанавливаем натяжную планку. Натягиваем ремень генератора!

20:2074



Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ

21:506

Подключаем провода, запускаем ДВС, проверяем напряжение! (у нас с первого раза не получилось из-за бракованного реле регулятора
8) Закрепляем проводку пластиковыми хомутами. Шланг ОЖ притягиваем к ушку крепления бензошланга, идущему от выходного штуцера бензонасоса к карбюратору

21:1025

Перенос генератора КЗАТЭ 80А (пошаговая инструкция для карбюраторного ДВС) для НИВЫ

22:1532

9) Осматриваем подкапотное пространство на наличие косяков, убедившись в их отсутствие, закрываем капот.

22:1727

Установка генератора от ВАЗ 2110-2112 в Ниву

Начал замечать, что идет недозаряд АКБ. Особенно когда включен свет, печка и дворники. Несколько раз вставал из-за этого. Приезжаешь, глушишь машину, а завести потом уже не можешь. Надо было менять генератор. Новый покупать как-то не радовало. Был куплен б/у от 2110. Ну и затем требовалось всё это установить. Нашел несколько отчетов в инете как народ ставит их на классику.
Но… пошел другим путем.
Итак, имеется генератор с 2110-2112

22:2585



Установка генератора от ВАЗ 2110-2112 в Ниву

23:506


24:1013


25:1520

Еще потребуется следующие детали:
1. Кронштейн крепления генератора 21214 нижний
2. Болт крепления генератора 2110 в сборе
3. Планка натяжная 21214
4. Болт М8х1,25х75
5. Гайка М8 болта генератора 2110
6. Шайба 8Х24 — 5 шт.
7. Шкив генератора 2101 разборный
8. Втулка аммортизатора заднего распорная 2101
9. Втулка нижнего крепления генератора 2110

25:2114



Снял шкив под полуклиновой ремень. Спереди на корпусе у генератора есть два отверстия в них нужно вставить болты М6 и тем самым застопорить ротор.
У меня генератор с посадочным диаметром под шкив 15 мм. На вал идеально садиться шкив от 2101, отверстие у него тоже на 15.
(Шкив 21214 я тоже примерял, но у него диаметр отверстия 17 мм)
Для установки нужно только подрезать упорную втулку. А вентилятор и вторая упорная втулка не понадобятся. Половинки шкива я дополнительно еще сварил, в принципе не обязательно.

25:917


26:1422


27:1927

Из нового нижнего крепления 21214 нужно выбить стальную втулку, она будет заменена на 2110.
Открутил старый генератор, старую натяжную планку и нижний кронштейн генератора. И прикрутил нижний кронштейн от 21214. Мне еще пришлось докупить один болт так как старый кронштейн был на двух болтах.

27:2453




28:504

Затем примерил генератор, но перевернув его. Чтобы верхнее ухо было снизу. Выставил чтобы ремень был ровно и измерил расстояния между передним ухом кронштейна и ухом генератора и соответственно между ухом генератора и задним ухом кронштейна. Спереди у меня получилось 6 мм, сзади — 21.
Вперед подложил 3 шайбы 8х24, толщина каждой как раз 2 мм.
Назад сделал дистанционную втулку. Для этого отпилил от распорной втулки заднего амортизатора 2101 кусок и вставил в него стальную втулку нижнего крепления генератора 2110, она как раз идеально туда входит!
Вот на фото как раз изготовленная втулка и втулка нижнего крепления генератора.

28:1650


29:2155




30:504

Далее просто прикрутил генератор.

30:570


31:1075


32:1580

Генератор получается перевернутый и сверху оказывается нижнее крепление. Для его крепления сверху как раз используется болт М8х1,25х75, две шайбы 8х24 и гайка нижнего болта генератора 2110.

32:1920

Ремень используется стандартный.

32:1985


33:2490



Единственное с чем я столкнулся потом — это не желание генератора пускаться. Начинал работать он только при 3000 об/мин. Как выяснилось опытным путем если на контакт лампы зарядки АКБ подать 12В то генератор сразу начинал работать. В отличии от старого Нивского новый не имеет системы самовозбуждения. Напряжение на этот контакт приходит с приборной панели и снижено до 3,2В тремя резисторами 160Ом каждый которые подключены параллельно. Их я выпаял, после этого пуск генератора происходит на 1500 об/мин. Видимо еще сказываются передаточные отношения шкивов.

33:1015


34:1520
