Генератор УАЗ



0:7

Содержание статьи:

0:47
  1. Установка генератора 90 Амп в УАЗ 469
  2. Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
  3. Замена генератора УАЗ 3962
  4. Генератор ЗиЛ 131 в УАЗ 469

Установка генератора 90 Амп УАЗ 469

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

0:1315

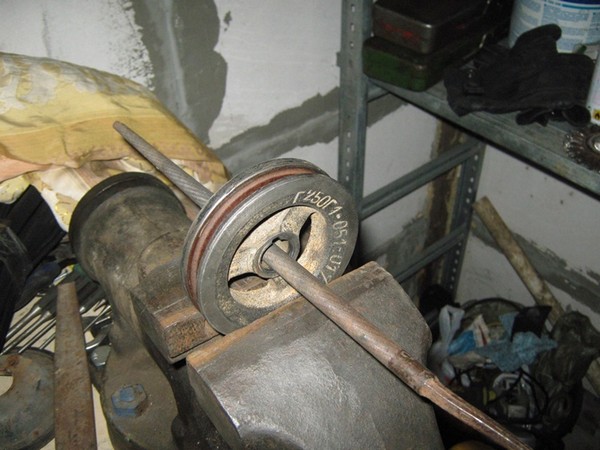

Купил съемник для подшипников и шкив снят.

0:1396

Установка генератора 90 Амп УАЗ 469

1:1903

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

1:2011



Установка генератора 90 Амп УАЗ 469

2:506

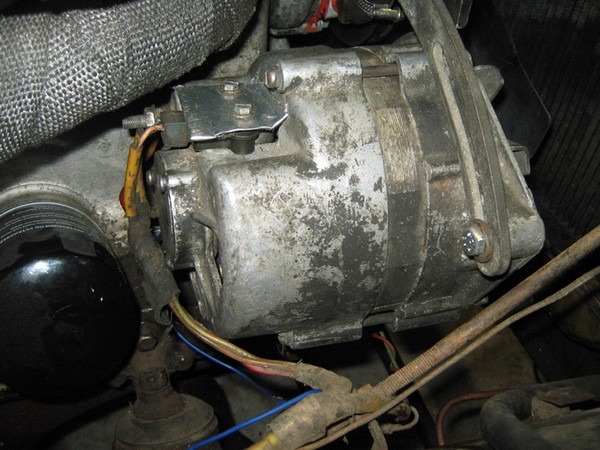

Теперь, устанавливаем и подключаем новый генератор.

2:605

Установка генератора 90 Амп УАЗ 469

3:1112

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

3:1285

Дело в том, что мой старый генератор схематично выглядел так:

3:1400

Установка генератора 90 Амп УАЗ 469

4:1905

Старый генератор

4:1940

Новый от бычка на 90 А выглядит немного иначе:

4:2025



Установка генератора 90 Амп УАЗ 469

5:504

Генератор на 90 А от Бычка

5:553

Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

5:739

Я пользовался вот такой схемой для подключения:

5:830

Установка генератора 90 Амп УАЗ 469

6:1335

Схема для подключения генератора с двухконтактным выводом от щеток

6:1463

Результат: напряжение, как и положено, - 14 В. Но, при включении фар падает до 13 В. Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.

6:2357



Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

Было приобретено:

6:144

— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.

6:275

Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь…
Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает - все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно - произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! :) Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне - просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.

6:4039



Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.

6:1429

Творите и создавайте!

6:1472

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

7:1979

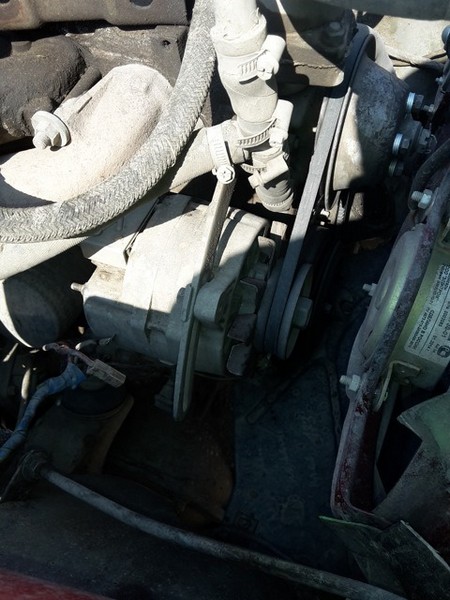

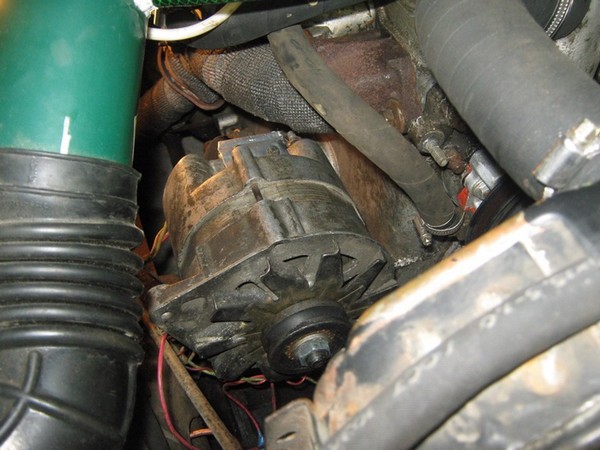

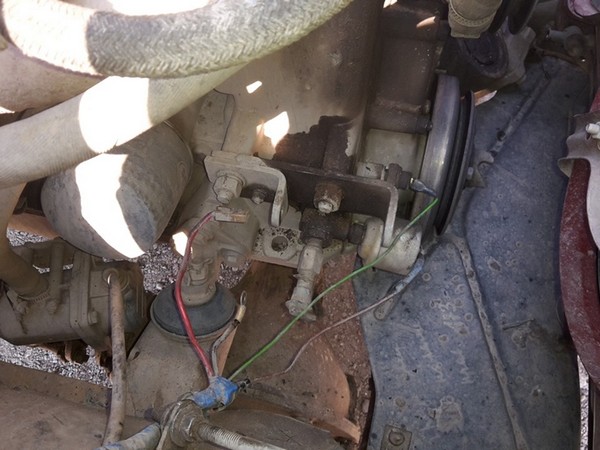

Новый гена на месте, осталось помыть подкапотное пространство

7:2097



Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

8:506

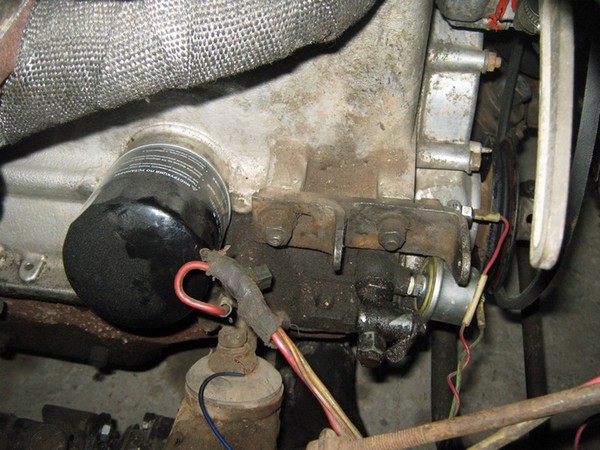

Как было — старый гена на месте

8:567

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

9:1074

Все демонтировано

9:1111

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

10:1618

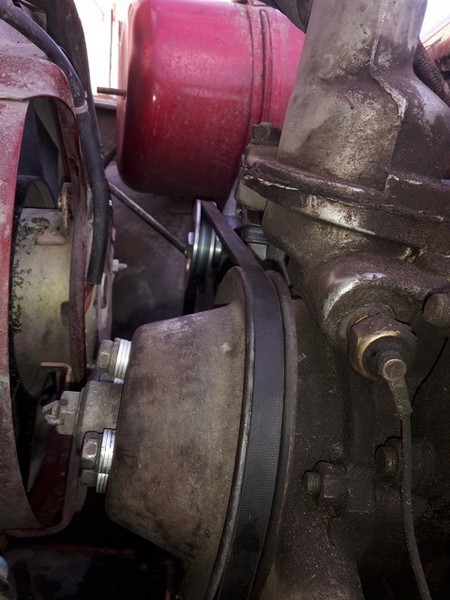

зазор нормальный — полет нормальный!

10:1690

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

11:2197

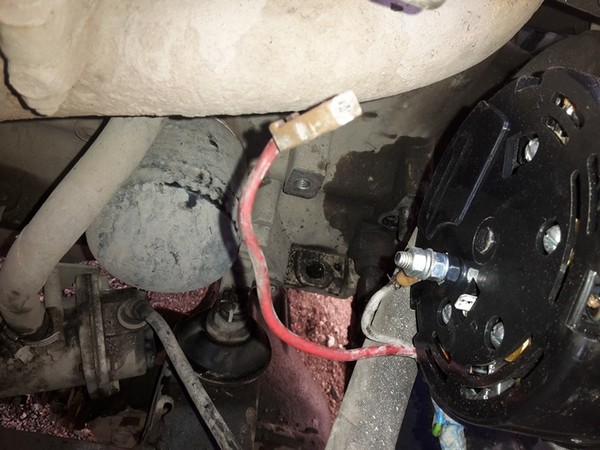

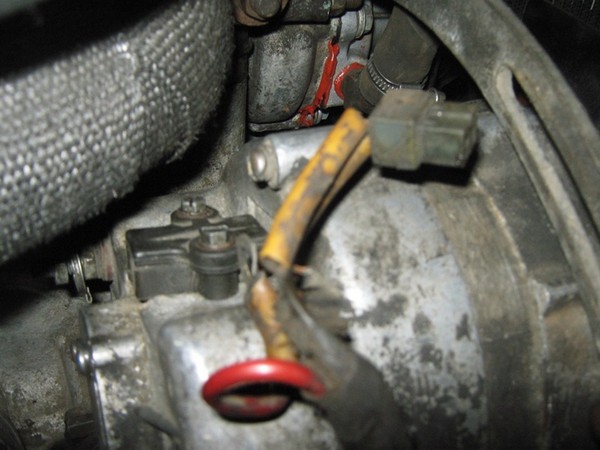

вот этот провод резался пополам и внедряли в него обычную лампочку

11:125

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

12:632

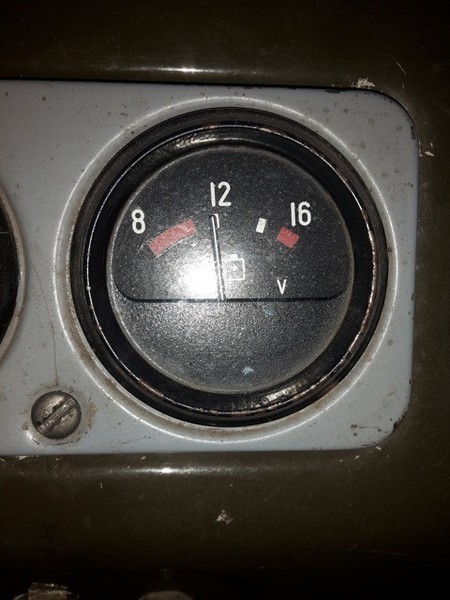

12V это из за лампочки, мультиметров под капотом проверяли — показывал 13.7

12:768

Замена генератора УАЗ 3962

Решил заменить старый сорока Амперный генератор на более мощный. В магазине сразу подвернулся генератор БАТЭ 3282.3771 (90 Ампер) для двигателя УМЗ-421 под клиновый ремень. Ну раз на 421 подходит, думаю на 417 тоже подойдет.

12:1217

У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. С установкой самого генератора проблем не возникло, так как он предназначен для уаза, а вот с проводами пришлось повозиться, так как при подключении в штатном режиме (Аккумулятор на B+, от замка зажигания на D) двигатель отказывается глохнуть (Хорошо хоть фильтр на карбюратор не успел надеть и заглушил как мотоблок, перекрыв подачу воздуха рукой). На уазбуке и вазовском форумах почитал про генераторы с самовозбуждением (у нас питается от бортсети) и попробовал зацепить через контрольную лампочку и шунт, как там было написано. Получил: поворачиваю ключ, загорается контролька, завожу двигатель, контролька гаснет, пытаюсь заглушить и вытаскиваю ключ, контролька загорается, а двигатель продолжает работать. Снова глушу как мотоблок и иду изучать просторы интернета дальше.
На просторах интернета случайно попалась какая та схема зажигания в которой я увидел, что управление на генератор идет через реле и я решил попробовать. Наконец то я достиг правильного результата. Итог: При включенными ближнем свете, противотуманными фарами, дворниками, двумя печками, доп. электропомпой и музыкой — зарядка аккумулятора в плюсе. Вот теперь уже можно думать и о люстре.
Выкладываю схему подключения генератора чтобы не наступали на мои грабли.

12:3851



Замена Генератора УАЗ 3962

13:504

Генератор ЗиЛ 131 в УАЗ 469

Поскольку автомобиль уже почти восстановлен, начинаю попутную доработку (тюнинг).
Ещё летом было решено установить дополнительную печку, рацию с усилителем, музыку и ПТФки. И это только начало.
Сразу понял, что родной генератор будет работать на пределе своих возможностей даже с такими потребителями.

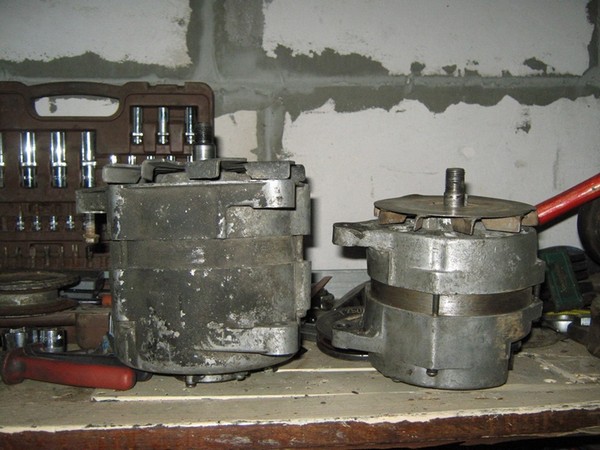

Решено было установить генератор на 90 А от 131 ЗиЛа. Купил генератор с рук, по "легенде" продавца он стоял на "консервированном" военном грузовике и когда машина пошла в разбор, на одометре был пробег 1000км. Ну, вероятно это правда. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска.

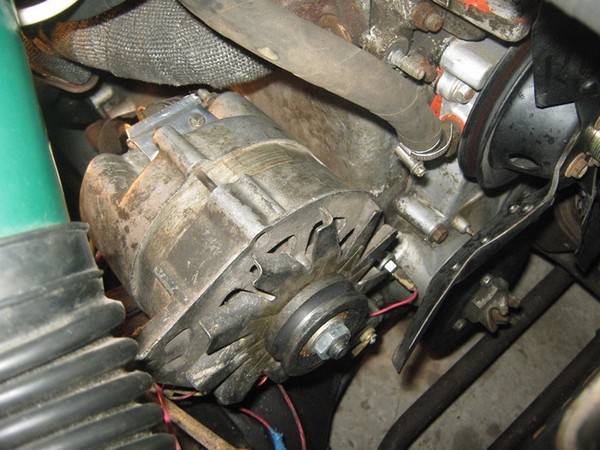

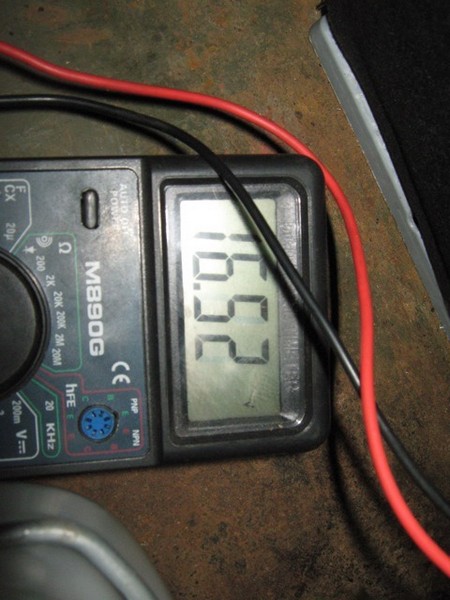

Установка не заняла много времени, единственное что, переточил шкив от родного генератора, удлинил натяжной "серп" и удлинил регулировочную канавку в заднем кронштейне генератора вчера поставил переточенный шкив меньшего диаметра и за это получил щедрый подарок от генератора: 17,5 вольт на холостом ходу!

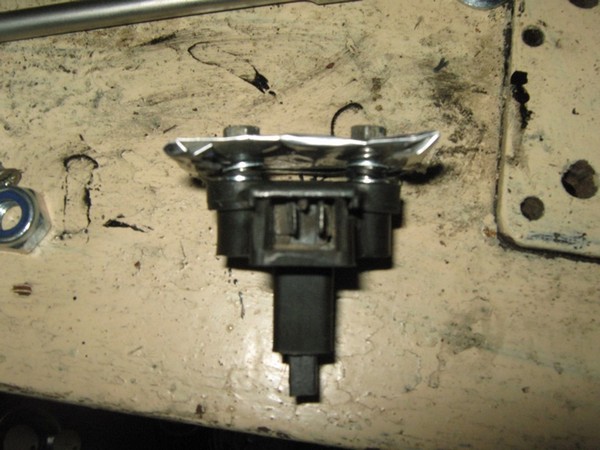

Сначала подумал, что "+" не стабильный приходит на щетки, сегодня перепаял провода теперь генератор менее щедр, подарил всего 16 вольт на холостом ходу. Снял генератор снова, разобрал. Обнаружил выгоревший световой диод, ну думаю вот ОНО! Слетал в магазин за новым диодным мостом, установил, никаких изменений! Пошёл смотреть проводку и понял, где ошибся. Плюсовой провод от реле регулятора был отсоединен. Прикрутил провод на место и напряжение стабилизировалось в пределах 13.6- 13.8 В на ХХ. В общем, всю систему я установил так, что установить штатный генератор обратно можно всего лишь за 10-15 минут.

13:3323



Генератор ЗиЛ 131 в УАЗ 469

14:506

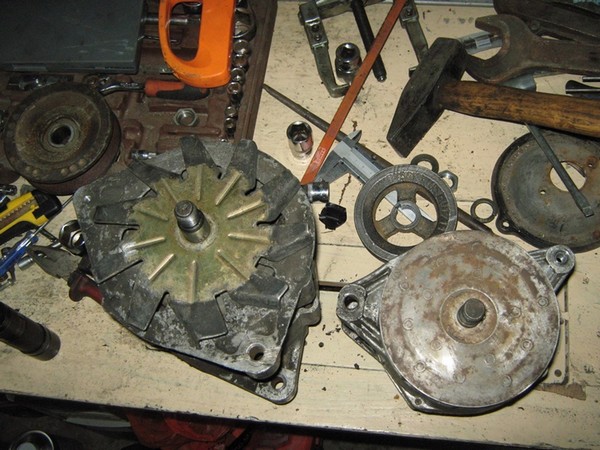

Перебор

14:524

Генератор ЗиЛ 131 в УАЗ 469

15:1031

Выливаю содержимое ибо не употребляю такую гадость. Теперь имеется отличная алюминиевая банка.

15:1210

Генератор ЗиЛ 131 в УАЗ 469

16:1717

Отрезаю нужный мне кусок

16:1766

Генератор ЗиЛ 131 в УАЗ 469

17:2273

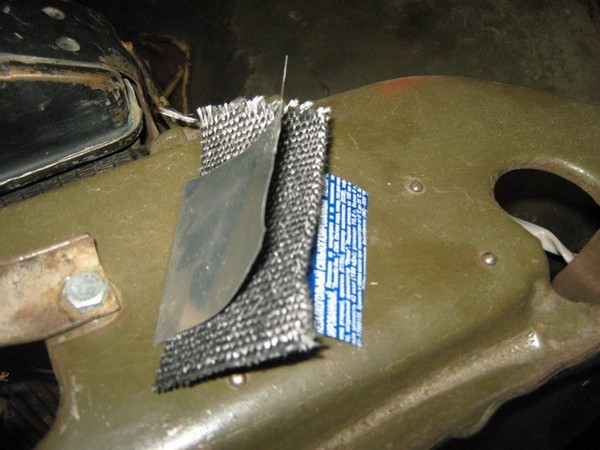

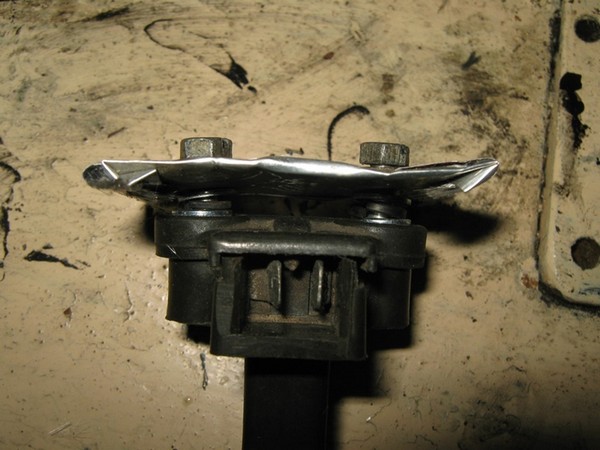

Заворачиваю в алюминий кусок термоленты оставшейся в запаснике.

17:121

Генератор ЗиЛ 131 в УАЗ 469

18:628

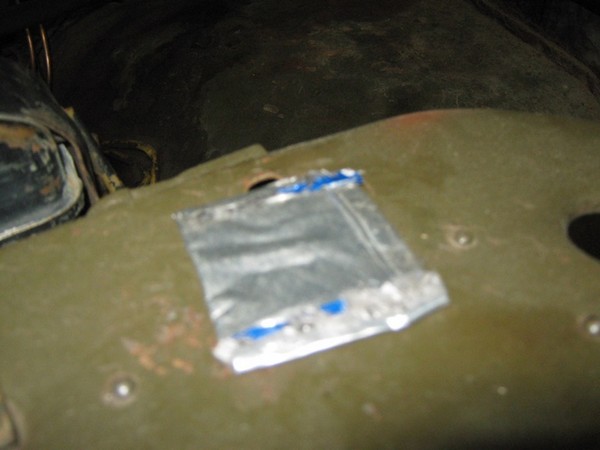

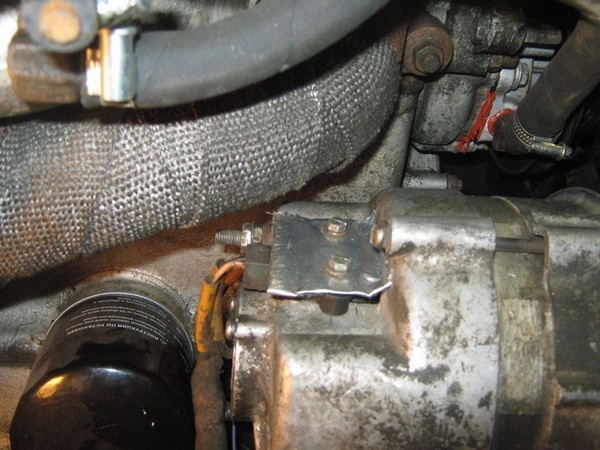

Тепловой экран готов. Так, на всякий случай.

18:711

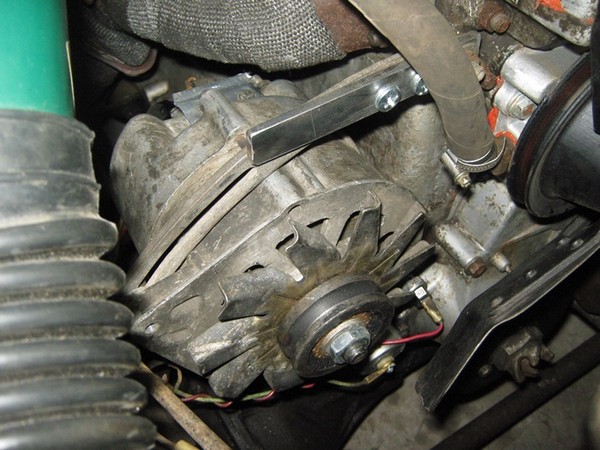

Ремень генератора установлен : 10Х1110.
Да и меня достал постоянно текущий левый бак. Поставил новый, усиленный.

18:914

Генератор ЗиЛ 131 в УАЗ 469

19:1421

Генератор ЗиЛ 131 в УАЗ 469

20:1928

Генератор ЗиЛ 131 в УАЗ 469

21:2435



Генератор ЗиЛ 131 в УАЗ 469

22:506

Генератор ЗиЛ 131 в УАЗ 469

23:1013

Генератор ЗиЛ 131 в УАЗ 469

24:1520

Генератор ЗиЛ 131 в УАЗ 469

25:2027



Генератор ЗиЛ 131 в УАЗ 469

26:506

Генератор ЗиЛ 131 в УАЗ 469

27:1013

Генератор ЗиЛ 131 в УАЗ 469

28:1520

Генератор ЗиЛ 131 в УАЗ 469

29:2027



Генератор ЗиЛ 131 в УАЗ 469

30:506
