Датчик распредвала и замена уплотнительных колец датчиков распредвалов в Nissan Murano I

Содержание статьи:

0:37

1. Датчик распредвала

0:81

2. Замена уплотнительных колец датчиков распредвалов в Nissan Murano I

0:203

1. Датчик распредвала

Назначение и неисправности датчика положения распредвала

0:358

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик положения распредвала (датчик фаз) – один из ключевых узлов современных авто. На первый взгляд он незаметен и малозначителен. На самом деле его роль в работе всей системе сложно недооценить.

0:845


1:1350

Датчик положения распредвала

1:1408

Ошибка датчика положения распредвала и его неисправность может привести к сбоям в работе двигателя, повышению расхода и ряду других проблем.

1:1671

Назначение и принцип действия датчик распредвала

Основная функция устройства – контролировать угловую позицию ГРМ по отношению к положению коленвала силового узла. Система управления получает данные от датчика, обрабатывает их и принимает решение по поводу впрыска топлива и регулировки зажигания. Действие устройства основано на принципе датчика Холла.

1:2338



Работа проста. Датчик Холла измеряет направление движения или его изменение носителями заряда. Данные регистрируются в момент, когда полупроводник пересекает магнитное поле, создаваемое магнитом в самом датчике.

1:395

На зубчатом колесе распределительного вала есть металлический зубец. Когда зуб проходит возле датчика, в устройстве появляется импульс напряжения, который и передается в ЭБУ.

1:721

Задача электронного блока управления – принять поступающие в разное время импульсы, проанализировать их, распознать позицию поршня в положении ВМТ и дать команду на впрыск и зажигание топливовоздушной смеси.

1:1110

При этом стоит отметить, что в карбюраторных автомобилях ВАЗ такого датчика нет – там искра на свечи подается в момент сжатия и на завершающем этапе пуска отработанных газов. В таких системах, как правило, хватает и датчиков положения коленчатого вала.

1:1576

Как распознать поломку?

Для начала нужно определиться, где находится датчик положения распредвала. В автомобилях ВАЗ будь то четырнадцатая или пятнадцатая он расположен прямо на силовом узле, в непосредственной близости от головки блока цилиндров. Если глянуть на двигатель автомобиля сверху, то его сложно не заметить.

1:2173



Распознать признаки неисправности датчика положения распредвала несложно. Есть несколько характерных для этой поломки симптомов:

1:244

В процессе запуска силового узла стартер делает несколько оборотов (обычно 3-4), после этого запускается мотор и сразу же загорается лампа ошибки двигателя «Check Engine».

1:549

Объяснить это просто. В процессе зажигания ЭБУ ждет информации от датчика фаз, но не получает ее. В этом случае ему приходится делать выводы с учетом данных от ДПКВ.

1:852

Повышенный расход топлива. Данный симптом одни из наиболее «расплывчатых», ведь может свидетельствовать о целом ряде неисправностей. Так что в качестве отдельного критерия его лучше не использовать.

1:1223

Проблемы в режиме самодиагностики. Такие неисправности характеризуются загоранием или потуханием лампы контроля двигателя в момент заводки или уже на заведенном авто.

1:1537

Ухудшение динамики двигателя. Машина начинает медленно набирать скорость, что особенно заметно при движении под уклон. Причиной может быть не только выход из строя датчика фаз, но и снижение компрессии или выход из строя ДМРВ.

1:1955

Как правило, при явном выходе из строя датчика положения распредвала светится лампа «Check Engine» и выпадает ошибка Р 0340. Это явный симптом неисправности устройства. В такой ситуации оптимальный вариант – проверка, а в случае подтверждения своих подозрений – замена датчика положения распредвала.

1:2498



Особенности проверки датчика положения распредвала

При появлении первых подозрений, связанных с работой устройства, с диагностикой лучше не медлить. Только вот не все знают, как проверить датчик положения распредвала. Здесь все просто. Для начала выделим характерные причины неисправности устройства.

1:564

Их несколько:

1:594

· Повреждение зубчатого диска датчика;

1:669

· короткое замыкание в схеме устройства;

1:747

· повышение температуры силового узла;

1:822

· смещение датчика, повреждение крепежных «ушек».

1:917

При загорании лампы «Чек» и появления одной из двух ошибок (0340 или 0343) можно смело винить датчик фаз. Но нельзя забывать, что проблема может быть не только в устройстве, но и в контактных соединениях.

1:1282

Первое, что требуется сделать – осмотреть устройство на факт внешних повреждений, хорошенько очистить головку датчика, прозвонить электрическую цепь на факт правильности коммутации разъемов и отсутствия обрывов.

1:1680

После этого зачистите все контакты, измерьте уровень напряжения. На контакте «А» должны быть напряжение 12 Вольт. В свою очередь на других клеммах его не должно быть вовсе.

1:1996

Таким образом, диагностировать проблему с датчиком положения распредвала несложно – главное быть внимательным к своему авто, реагировать на изменения в его работе и посматривать на лампу ошибки двигателя («Чек энгайн»).

1:2405



При неисправности датчика фаз не тяните с ремонтом – установите новое устройство. Тем более что эта работа займет минимум времени, денег и сил.

1:265

2. Замена уплотнительных колец датчиков распредвалов в Nissan Murano I

1:387

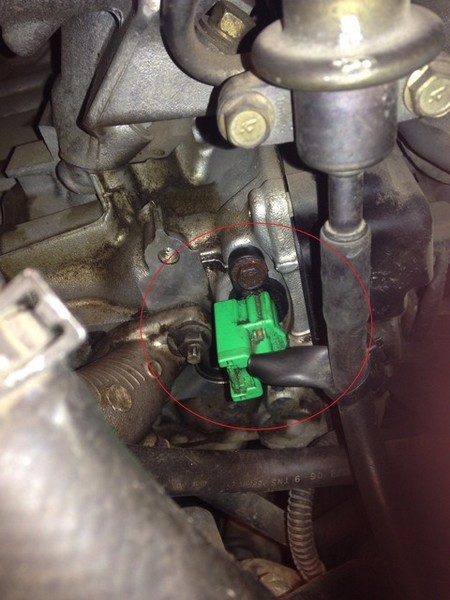

Мини ремонт, по устранению протекания масла из отверстий датчиков распредвалов.
Собственно ничего сложного в замене нету, у меня потекло кольцо датчика которой ближе к салону автомобиля, до кучи решил поменять и второй. Снимаем воздушный тракт от воздушного фильтра до дроссельной, отсоединяем фишки датчиков, одну пришлось сломать пока разобрался как она снимается, надо надавить отверткой на заднюю часть фишки, и вдавить ее во внутрь до упора. Головкой на 10 откручиваем датчики, вынимаются легко. Старые колечки были квадратные и очень жесткие.

1:1395


2:1900

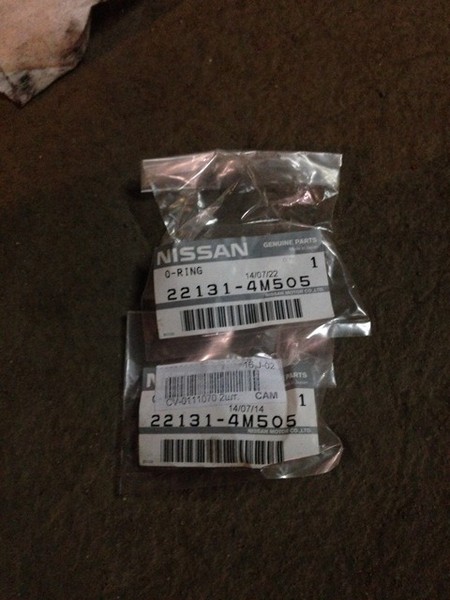

Номера колец

2:1927


3:2432

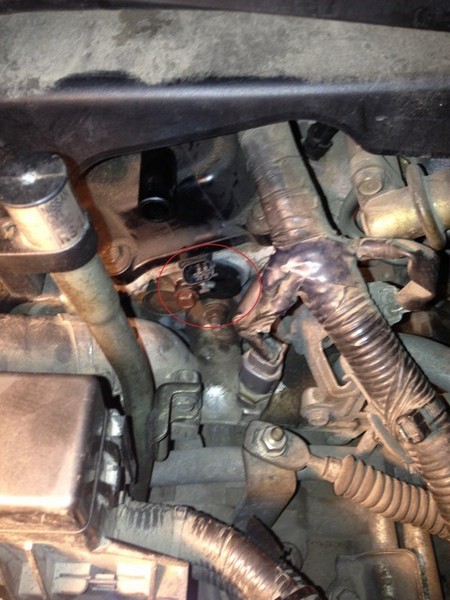

Датчик потекший

3:32


4:537

https://www.drive2.ru/l/6164901/, http://remontavtovaz.ru/avto-sovety/naznachenie-i-neispravnosti-datchika-polozheniya-raspredvala.html

4:676
