Двигатель приора ВАЗ-21126 LADA-2170 PRIORA и различия его с 21124



0:7



0:17

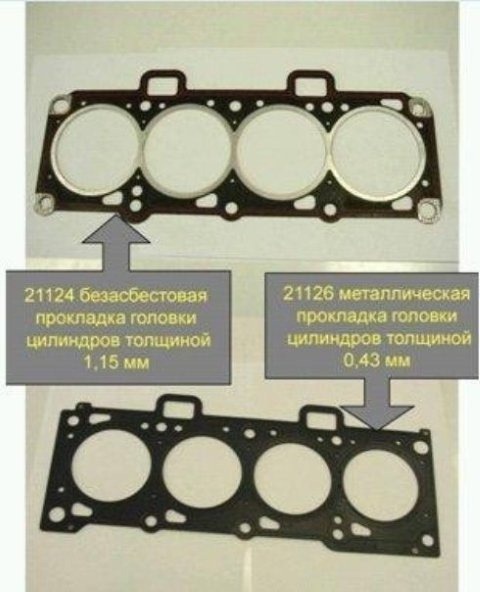

прокладки двигателей лада приора - различие

1:535

в стоке блок цилиндров двигателя лада приора имеет характеристики:
Высота: 197,1 мм
Тип: 16 кл.
Объем: 1,6 л.
Диаметр: 82,0 мм

1:754

Блок цилиндров двигателя лада приора

1:828

Блок цилиндров лады приоры отлит из высокопрочного чугуна. Засчет этого достигается прочная и жесткая конструкция. Протоки для охлаждающей жидкости, которые образуют рубашку охлаждения, выполнены по всей высоте блока, это уменьшает деформацию блока от неравномерного перегрева, а также улучшает охлаждение поршней. Рубашка охлаждения открыта в верхней части в сторону гбц.

1:1522 В нижней части блока цилиндров находятся опоры коренных подшипников коленвала (5 штук) , крышки которых прикреплены высокопрочными болтами. В опорах коренных подшипников коленвала установлены тонкостенные сталеалюминиевые вкладыши, которые выполняют функц



ию подшипников коленвала. В средней опоре выполнены проточки, в которые вставлены упорные полукольца, которые удерживают коленвал от осевых перемещений.



1:291

По сравнению с блоком цилиндров двигателя ваз 2112 блок цилиндров ваз 21126 выше на 2,3 мм, высота от оси постелей коренных подшипников коленвала до верхней поверхности блока составляет 197,1 мм.

1:637

Коленвал лада приора

1:681

Коленвал отлит из высокопрочного чугуна, произведена шлифовка коренных и шатунных шеек вала. В коленчатом валу просверлены масляные каналы, закрытые заглушками, для смазки шатунных вкладышей. Чтобы уменьшить вибрацию - на коленчатом валу существует восемь противовесов. Ход поршня увеличился с 71 до 75,6 мм. засчет того, что радиус кривошипа коленвала двигателя 21126 на 2,3 мм больше, чем у двигателя 2112. Чтобы различать валы, на одном из противовесов коленвала двигателя ВАЗ-21126 есть отлитая маркировка «11183».

1:1608

clip_image002

2:2113



clip_image003
На заднем конце коленчатого вала устанавливается маховик, который отлит из чугуна. На маховик напрессован стальной зубчатый обод для зацепления со стартером. На переднем конце коленчатого вала установлены зубчатый шкив ремня привода распределительных валов, масляный насос, и шкив привода генератора со встроенным демпфером крутильных колебаний. Шатуны стальные, кованые, с крышками на нижних головках. Крышки шатунов изготовлены методом отрыва от цельного шатуна. Этим достигается самая высокая точность установки крышки на шатун. В верхнюю головку шатуна запрессована сталебронзовая втулка, а в нижнюю головку шатуна установлены тонкостенные вкладыши.

3:1716

Поршни лада приора
Поршни лада приоры отлиты из алюминиевого сплава. На каждом из них установлены три кольца: нижнее маслосъемное и два верхних компрессионных. Днище поршней с четырьмя углублениями под клапаны, плоское, причем на поршнях двигателя мод. 21126 углубления еще более увеличены по сравнению с углублениями двигателя 2112.

3:2327

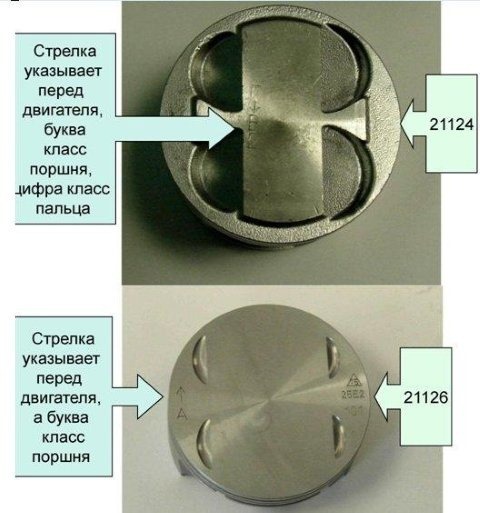

поршни лада приора

4:504

Поршни имеют масляное охлаждение, для чего в опорах коренных подшипников установлены специальные распылительные форсунки. Это трубки, в которых находятся подпружиненные шарики. Во время работы двигателя шарики открывают отверстия в трубках и струя масла попадает на каждый поршень снизу.

4:1040

Поршни лада приора
В двигателе мод. 21126 применен комплект «поршень–поршневые кольца–поршневой палец–шатун» уменьшенной массы (масса поршня снижена с 350 до 235 г, поршневого пальца — со 113 до 65 г, шатуна — с 707 до 485 г, всего комплекта — на 32%).

5:1949

Масляный картер двигателя лада приора стальной, штампованный, прикреплен болтами к блоку цилиндров снизу.

5:2148



Гбц лада приора

5:33

Головка блока, установленная сверху на блок цилиндров, отлита из алюминиевого сплава. В верхней части головки установлены два распредвала: один на выпускные клапана, другой — на впускные.В нижней части головки отлиты каналы, по которым циркулирует жидкость, которая охлаждает камеры сгорания. Головка блока цилиндров двигателя 21126 отличается от головки 2112 увеличенной площадью фланцев под впускной трубопровод и выполненными за одно целое с головкой блока стаканами свечных колодцев.

5:929

Распредвалы двигателя лада приора

5:998

Распределительные валы отлиты из чугуна. Распределительные валы установлены на опорах, которые выполнены в верхней части гбц, и в одном общем корпусе подшипников, закрепленном высокопрочными болтами на головке блока. Шкивы распределительных валов двигателя 21126 отличаются от шкивов двигателя 2112 смещенными на 2° метками установки фаз газораспределения.
Для уменьшения износа рабочие поверхности кулачков и поверхности под сальник термообработаны — отбелены. Кулачки распределительных валов через толкатели приводят в действие клапаны. В двигателе по четыре клапана на цилиндр: два впускных и два выпускных. У двигателя 21126 в процессе эксплуатации не нужно регулировать зазоры в клапанном механизме. Он оснащен гидротолкателями клапанов, которые автоматически компенсирующими зазоры в приводе клапанов. Направляющие втулки, снабжены стопорными кольцами, удерживающими их от выпадания и запрессованы в головку блока. На направляющие втулки установлены маслосъемные колпачки, которые уменьшают попадание масла в цилиндры.
Распределительные валы приводятся в действие резиновым зубчатым ремнем от коленчатого вала. На каждом клапане по одной пружине.

5:3129



Крышка головки блока цилиндров двигателя 21126 отличается от крышки 2112 отсутствием площадки для крепления модуля зажигания и наличием отверстий для крепления индивидуальных катушек зажигания рядом со свечными колодцами. Крышка головки блока цилиндров выполнена из алюминия. Стык крышки с головкой блока цилиндров уплотнен прокладкой. Система смазки двигателя комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники, опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

5:1234

Система охлаждения двигателя лада приора

5:1316

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, центробежного водяного насоса, термостата, расширительного бачка и шлангов.
Система питания включает в себя электрический топливный насос, установленный в топливном баке, дроссельный узел, фильтр тонкой очистки топлива, регулятор давления топлива, форсунки, топливные шланги. Отличия элементов системы питания двигателя мод. 21126 от двигателя мод. 2112:
– топливная рампа трубчатой формы без обратного слива топлива изготовлена из нержавеющей стали вместо алюминиевого сплава;
– топливные форсунки уменьшенного размера невзаимозаменяемы с прежними;
– регулятор давления топлива измененной конструкции установлен в модуле топливного насоса, а не на топливной рампе;
– в дроссельном узле отсутствует отверстие, соединяющее воздухоподводящий рукав с модулем впуска в обход дроссельной заслонки. Изменена конфигурация фланца дроссельного узла.
В систему питания функционально входит система улавливания паров топлива с угольным адсорбером (см. «Замена узлов системы улавливания паров топлива»), предотвращающая выход паров топлива в атмосферу.

5:3422



Система зажигания двигателя лада приора

5:79

Система зажигания состоит из индивидуальных катушек зажигания, установленных на крышке головки блока цилиндров, и свечей зажигания. Управляет катушками зажигания электронный блок управления (ЭБУ) двигателем. Установка индивидуальных катушек зажигания вместо модуля зажигания двигателя мод. 2112 позволила отказаться от высоковольтных проводов зажигания и улучшить технические характеристики и надежность системы.

5:849



5:859



5:869



5:882

Перечень оригинальных узлов и деталей основного производства
Двигатель в сборе
Двигатель с рабочим объемом до 1,6 л (1597 куб см). Оптимизированный КШМ в отношении массы, механических потерь и долговечности. Ресурс двигателя увеличен до 200 тысяч км пробега. Для обеспечения ресурса введены: автоматический натяжитель ремня привода ГРМ, металлические прокладки газопроводов и ГБЦ, оригинальные сальники коленчатого вала, модернизированный водяной насос. Труба приемная глушителя с нейтрализатором в сборе оригинальной конструкции с уменьшенным гидравлическим сопротивлением.
Блок цилиндров
База 11193. Введены: платохонингование по спецификации ф.GOETZE, три класса по диаметру цилиндров вместо пяти.
Головка цилиндров
База 21124. Изменена высота бобышек под установку привода ГРМ и глубина бобышек под установку натяжного ролика для комплектации с ГУР и КК
Маховик
Доработка фаски под увеличенные габариты демпфера ведомого диска пр-ва «ВИС»
Крышка масляного насоса
Доработка отливки под заднюю реборду шкива коленчатого вала

5:2771



clip_image001

6:504

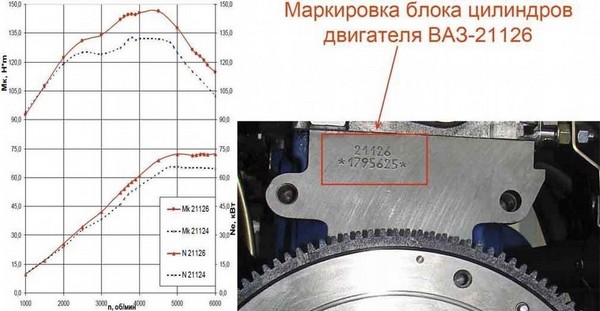

Маркировка двигателя и сравнение мощностных показателей двигателей ВАЗ-21124 и ВАЗ-21126

6:663

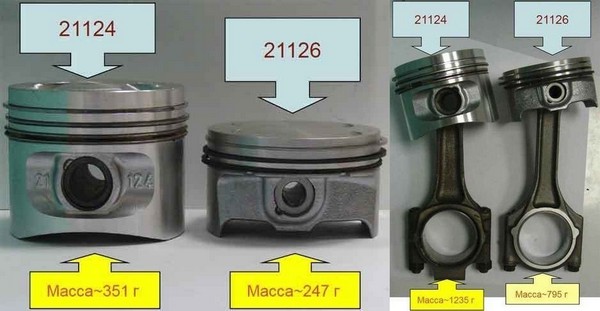

clip_image002Шатунно-поршневая группа (разница по массе около 440 грамм)

7:1273

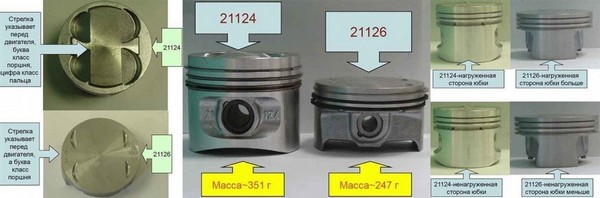

clip_image003Поршни

8:1790

clip_image004

9:2295

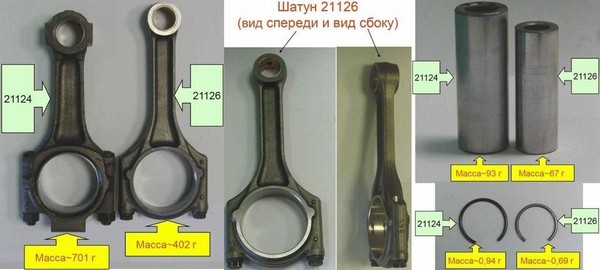

Шатуны, поршневые пальцы и стопорные кольца

9:83

clip_image005

10:588

Поршневые кольца

10:623

clip_image006

11:1128

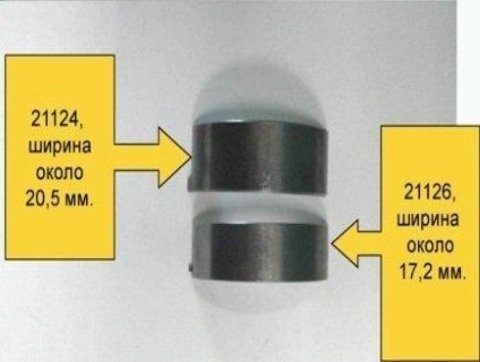

Вкладыши и прокладка головки цилиндров

11:1204

clip_image007

12:1709

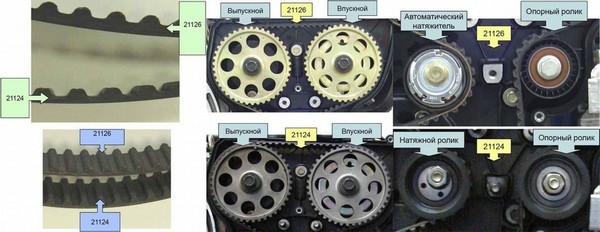

Разница в приводе грм 21124 и 21126

12:1767

clip_image008

13:2272



Профили ремней, шкивы распредвалов, опорные ролики и механизмы натяжения ремней привода ГРМ

13:172

clip_image009

14:677

Опорные, натяжные ролики и шкивы коленвалов

14:761

clip_image010

15:1266

Водяной насос

15:1295

clip_image011

16:1800

Катколлектор и прокладка

16:1850

clip_image012

17:2355



Сравнение технических характеристик двигателей ВАЗ-21124 и ВАЗ-21126

17:121



17:131
