Доработка АКПП и замена масла в АКПП для Toyota Mark II (100) и замена опоры АКПП на 2mz-fe в Toyota Mark II Qualis

Содержание статьи:

0:37
  1. Доработка АКПП в Toyota Mark II (100)
  2. Полная замена масла в АКПП Toyota Mark II (100)
  3. Замена опоры АКПП на 2mz-fe в Toyota Mark II Qualis

1. Доработка АКПП в Toyota Mark II (100)

Доработали моему другу АКПП. Покатавшись на доработанной АКПП я понял, что хочу такую же себе доработку, да и звук при переключениях, на нестоковом выхлопе, не нравился и порядком надоел.
Сделал заказ на ебэе необходимых деталей. Что для этого понадобится:

0:781

1. Набор необходимых тюнинговых пружинок и деталей.

0:878

2. Электродрель или шуруповерт.

0:938

3. Ключ на 10 и на 8.

0:972

4. Герметик.

0:996

5. Растворитель.

0:1028

6. Яма либо эстакада, либо подъемник.

0:1097

7. Я еще брал 1.5 литра керосина для промывки гидромозга (я снимал гидромозг с убитой коробки, поэтому промывал от пыли фрикционов его).

0:1343

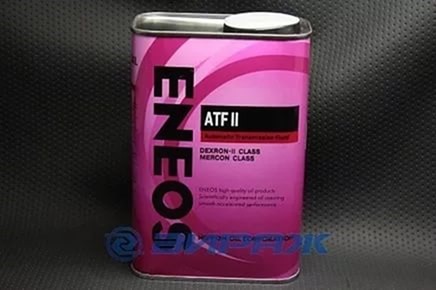

8. 6 литров дестрона, если собираетесь заменить его за одно.

0:1453

Все делается в четыре этапа:
1. Снять поддон, фильтр и, собственно, сам гидромозг, перед этим отсоединив три фишки от соленоидов и один датчик (я его открутил вместе с креплением чтоб не вынимать оттуда и пусть болтаются, и две изогнутые трубочки)

0:1903

Доработка АКПП в Toyota Mark II (100)

1:2408

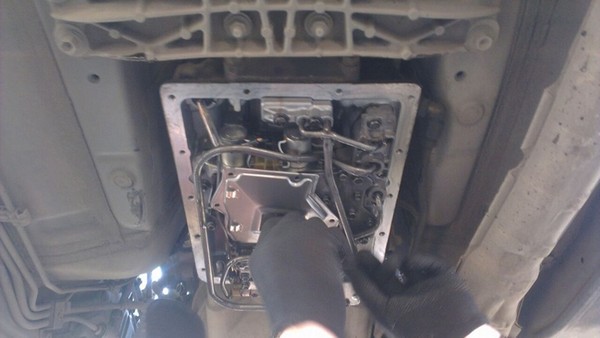

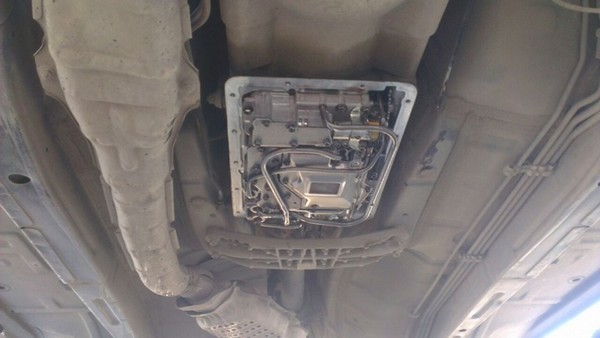

АКПП без поддона. Серая часть на трех болтах это фильтр его лучше заменить или, хотя бы, промыть керосином. В дальней части видны две трубки, они просто плотно вставлены в АКПП и гидромозг - их необходимо аккуратно поддевать с разных сторон и вытащить до раскручивания болтов.

1:504


2:1009

Фото АКПП мертвого АКПП без гидромозга (я с нее гидромозг снял, а родной дома лежит.). В верхнем левом углу видны гидроаккумуляторы. Пружинки, которые видны, надо вырвать, а те, которые под ними, надо заменить. Кроме третьего, туда добавить вторую сверху вниз 1. переключение с 1-2 2. переключение с 2-3 3. Переключение с 3-4 видите в нижнем левом углу пружину и в правом нижнем углу виден шарик из прямоугольного отверстия - вот их надо будет придерживать при установке гидромозга обратно.

2:1886

2. Снять гидроаккумоляторы, вырвать из них маленькие пружины те что с наружной части заменить большие пружины на более жесткие и добавить столбики, на третьем только вторую пружину добавить.
3. Раскрутить гидромозг поменять пружинки детали рассверлить три отверстия сверлом 0,55дюйма или 1.5мм (я сверлил 2.0), собрать все обратно, с заменой прокладок на новые.

2:2540




3:504

Собственно, сам гидромозг

3:555


4:1060

карта болтов гидромозга

4:1108


5:1613

гидромозг без верхней крышки, как раз видны все шарики-клапана.

5:1732


6:2237



Верхняя крышка гидромозга изнутри. Такой же, примерно, вид имеет и нижняя его часть, только еще с соленоидами между ними пластина с отверстиями и двумя прокладками.

6:302


7:807

обратная сборка и уже новая прокладка настоятельно рекомендую при такой доработке купить две новые прокладки, т.к. старые ломаются, да и не так хорошо уже держат давление

7:1122

4. установить на АКПП все в обратном порядке, долить дектстрон — все.

7:1250

Ну что сказать, в общем-то, все просто - ничего сложного: все откручиваем поддон, фильтр, снимаем гидромозг (это я был весь в декстроне с ног до головы) и несем его на рабочий стол в гараж. раскрываем сверлим, выкидываем лишние запчасти, меняем пружинки, детали, добавляем новые детали, берем новые прокладки и собираем гидромозг обратно.
Единственное что хочу сказать так это очень много придется крутить болтов по этому рекомендую взять шуруповерт и две насадки под болты на 10 и на 8 других болтов Вы там не будите откручивать. Также, рекомендую взять две картонки на величину мозга нарисовать его когда он на коробке еще и нанести расположение болтов ну и потом их туда по вставлять. т.к. болты разной длинны. Перед располовиниваем мозга проделать такую же процедуру с болтами и картонкой. И когда верхнюю часть мозга снимите, , лучше потом все сфотографировать что б не забыть где какие шарики стояли, и там два больших а остальные одного диаметра.
Ах да, еще как бы Вы не пытались вы все равно будете в декстроне если гидромозг будите снимать с коробки которая на машине.
устанавливать гидромозг надо обязательно вдвоем т.к. один должен установить гидромозг придерживая одну пружину и еще один шарик с пластмасской и пружиной, а второй должен наживить его болтами — по другому ни как.
если нормлаьно подходить к этому делу то в данный момент у меня бы ушло часа 4-5, а первый раз два-три часа на снятие и промывку, потом еще тупняк и очкование какие отверстия рассверливать(пять раз все перепроверил) т.к. их там очень много и все таки сверление, замена деталей на это ушло еще 2-3 часа (очень долго мучился с одной деталью не мог ее достать т.к. очень плотно сидела и еще час полтора на установку всего обратно. и того примерно 10 часов на все про все.)

7:4430



Для чего это все спросят некоторые? есть несколько причин
1. продление жизни АКПП
2. Этономия топлива, примерно, 0,5л на 100км
3. И побочный незначительный эффект сокращение времени на 402м примерно 0,1- 0,2сек.

7:371

2. Полная замена масла в АКПП Toyota Mark II (100)

Ещё с самой покупки Марка, нужно было заменить масло в автомате, но как всегда руки не доходили…

7:634

Полная замена масла в АКПП Toyota Mark II (100)

8:1139

Замену делал полную, самостоятельно, не хитрым методом.

8:1244

Ни в коем случае не стоит ехать в автосервис с этим вопросом! Не знаю, что они там делают, видать из-за того, что давлением промывают или еще из-за чего, но трое моих знакомых, после замены масла в сервисах, на оборудовании, через 2-3 месяца меняли автомат…

8:1707

Да и вообще, пару раз натыкался на статейки, в которых прям пишут о вредности данной процедуры…

8:1885

Мой процесс происходил следующим образом:

8:1966

1. Сливаю с поддона все масло (примерно, 2.5 со сливной пробки и еще 0.5 при снятии поддона, в нем)

8:2138




9:504

2. Все это дело чистим моем, ставим новый фильтр.

9:594


10:1099

Можно было старый промыть, но смысл экономить 100р. Фильтр с прокладкой поддона стоит 350р, а просто прокладка, без которой кстати не обойтись (старая, дубовая!) стоит 250р.

10:1406

Осторожней кстати, когда откручиваем фильтр, оттуда ещё грамм 200 брызжет во все стороны… заляпался весь.

10:1601

3. Далее ставим Все на место и заливаем через щуп ровно столько же масла, сколько и слили.

10:1765


11:2270




12:504


13:1009

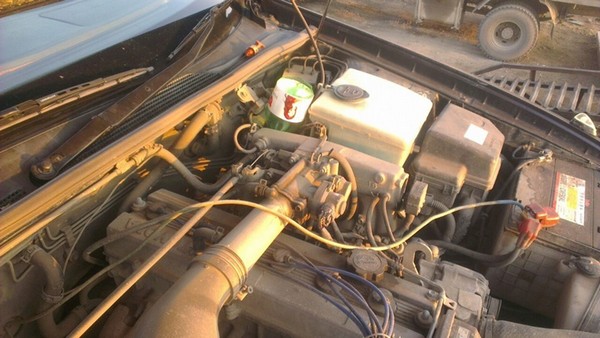

4. После находим и отсоединяем трубку которая идет на радиатор, для охлаждения. Здесь он не выносной, а вместе с основным радиатором, вернее его нижняя часть.

13:1298

Нам нужна трубка с водительской стороны.

13:1376

берем тару, желательно не больше литра, чтобы лишнего не вылить, подставляем к штуцеру радиатора, так как именно с него будет вытекать старое масло…

13:1651

5. Кто-то может заводить машину и глушить по вашим командам, мне же проще было с брелока автозапуском это делать …

13:1861

Заводим и ждем пока выбежит 0.8-1 литр масла, глушим и заливаем столько же…
данную процедуру повторять до тех пор, пока не появиться чистая жижа.

13:2126



У меня ушло примерно 9 литров на всю процедуру.

13:87

Суть в том, что после охлаждения в радиаторе масло сливается в поддон из него опять в систему…
Таким образом мы разорвали цепь и поддон заменили грязной тарой, соответственно, что бы компенсировать количество мы доливали…
А так как масло то, что в поддоне и системе не перемешивается, а выдавливается одно другим, получается естественный процесс работы автомата, с полной заменой масла.

13:801

Друзья, важно помнить, что сливать не стоит больше литра, так как в поддоне примерно столько жидкости, чуть с запасом, для нормальной работы. То есть, если вы сольете за раз больше, то будет нехватка масла, будет хапать воздух и это будет не полезно.

13:1254

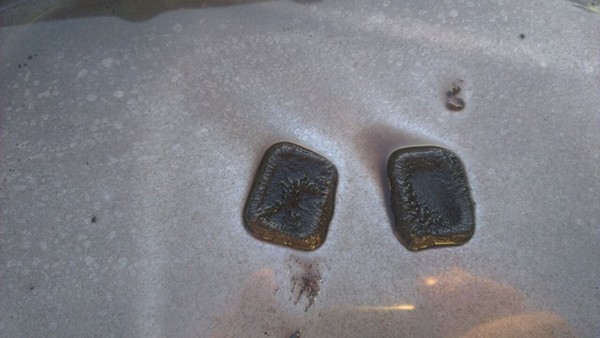

И да, масло у меня было в ужасном состоянии.

13:1336


14:1841


15:2346



Очень грязное! Чернее, чем в ДВС! Ещё и с грязью какой-то.
Ругал себя вчера, что раньше не занялся этим делом.

15:198

На скоростные характеристики, динамику, замена ничем не проявилась… как работал автомат идеально, так и работает.
единственное показалось что накатом машина стала ехать веселее, автомат меньше держит, что ли… И плюс при стабильной скорости, скажем 60км/ч по прямой ровной дороге, обороты двигателя стали чуть меньше.

15:782

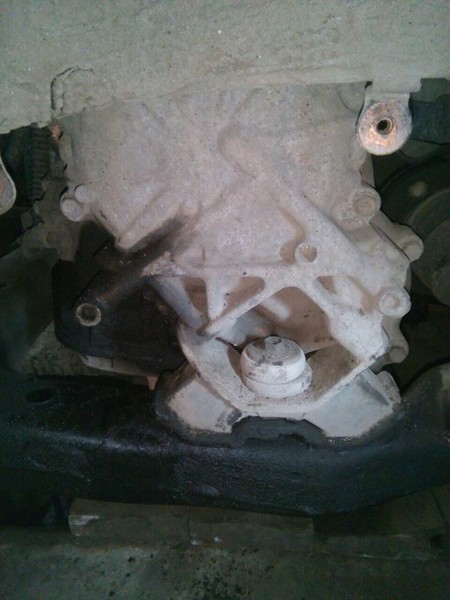

3. Замена опоры АКПП на 2mz-fe в Toyota Mark II Qualis

Замена опоры АКПП на 2mz-fe в Toyota Mark II Qualis

16:1365

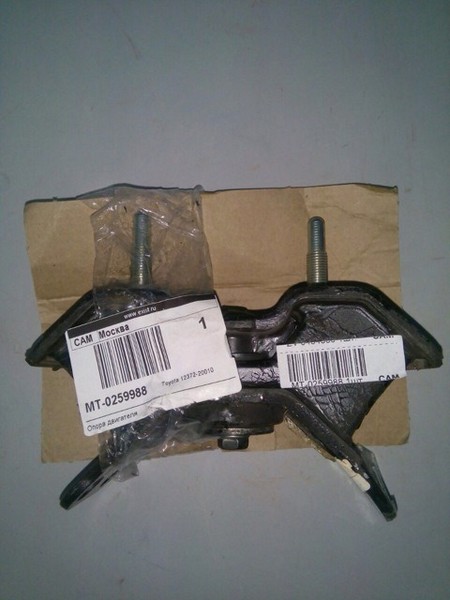

Давненько не ухаживал за марком, мастер который реанимировал его, все не давал покоя по подушке акпп, ну вот заказал на днях и поменял.
Для тех кто первый раз это делает. Что необходимо: трещетка с обычной головкой на 14 и длинной головкой на 14, трещетка на 10,отвертка минус, домкрат, что нибудь подложить под акпп
1. Поднимаем левую сторону авто, снимаем колесо.
2. Снимаем поастиковую защиту, два болта на 10
3. Откручиваем 4 болта на 14 которые вкручены в акпп
4. Лезем в яму, снимаем две заглушки и длинной головкой на 14 откручиваем две гайки с подрамника.
5. Все, опора освобождена, подставляем брусок под поддон акпп, вылезаем из ямы и аккуратно спускаем домкрат до тех пор пока вы свободно не выните опору.

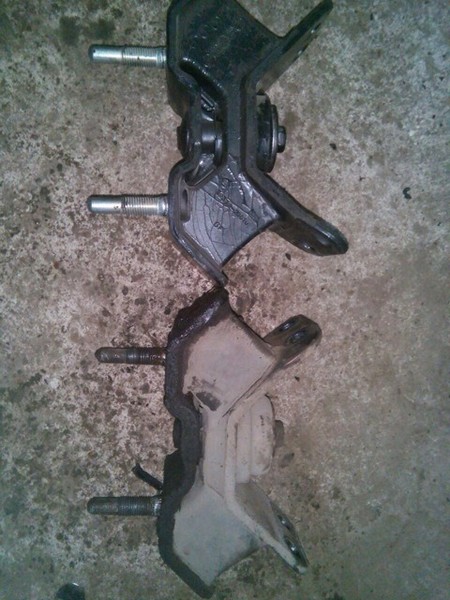

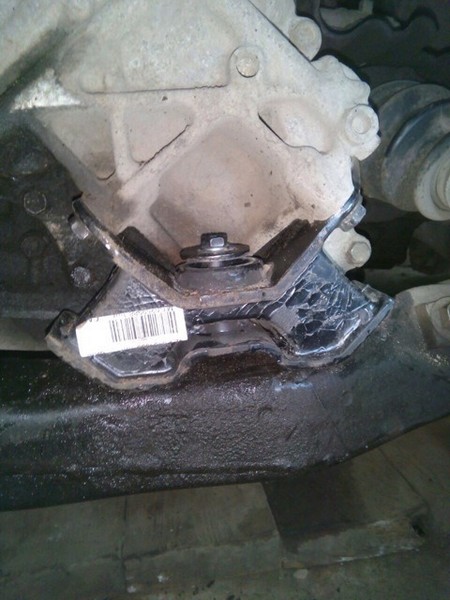

6. Ставим новую опору (отверстия и шпильки у опоры все разные, поэтому неправильно ее поставить у вас не получится) Собираем все в обратной последовательности.

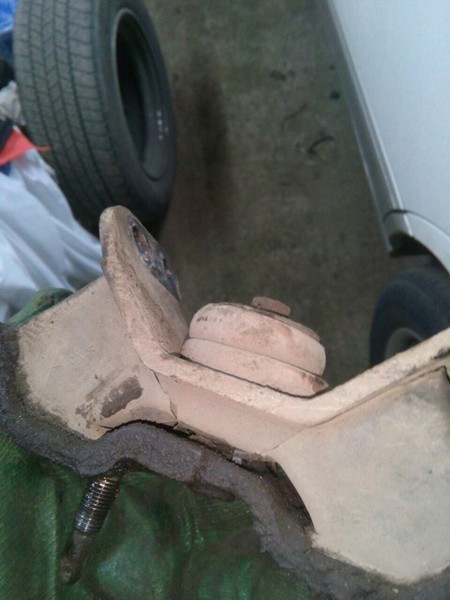

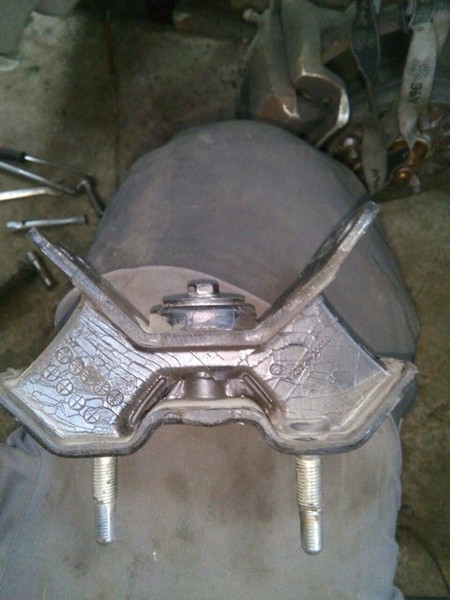

Только я задался вопросом, а должна ли шайба по середине опоры так торчать над резинкой? Хочется ее затянуть до упора, но не получается. Кто сталкивался? Инженерный прощет или так задумано? Логически если представить то опора акпп это как сайлентблок и должно быть все крепко без прощелин, а тут все наоборот. Покатался по двору, на первый взгляд стало меньше пинать особенно когда садишься и трогаешься, до этого всегда был пинок. Удачи!

16:3734




17:504


18:1009


19:1514


20:2019




21:504

https://www.drive2.ru/l/9589084/

21:540

https://www.drive2.ru/l/9796343/, https://www.drive2.ru/l/2064018/

21:615
