Доработка ГБЦ и Т-образные клапана УАЗ 31512

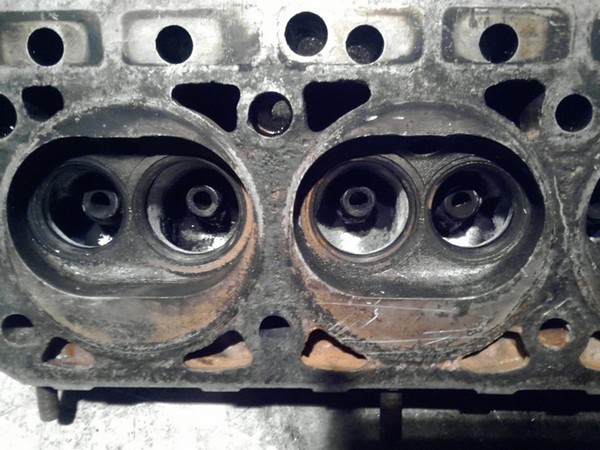

Начинаем с ГБЦ. Она была в таком виде:

0:68

Доработка ГБЦ УАЗ 31512

1:573

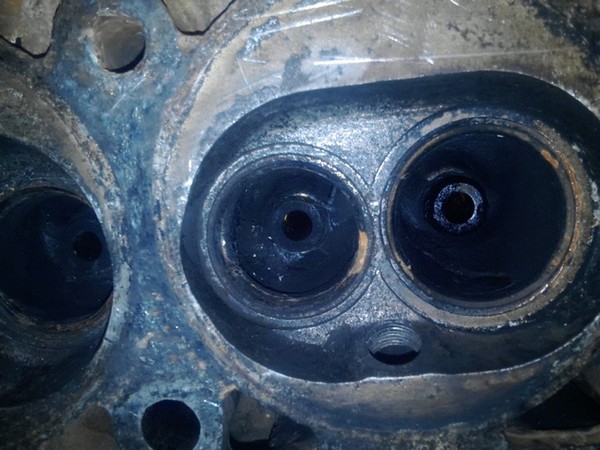

Поедена коррозией, большие канавки в местах ОЖ

1:662


2:1167

Ну ничего страшного, сделаем и эту. Начал со шлифовки впуска и выпуска

2:1298


3:1803

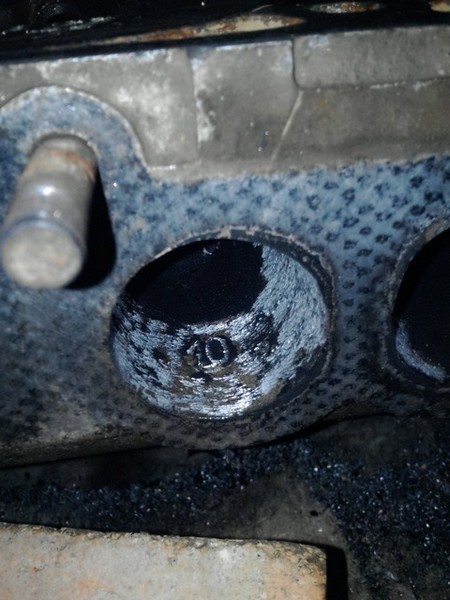

40? Не будет здесь 40, лишнее сопротивление потоку, сошлифовал

3:1916

Так то лучше

3:1942


4:2447

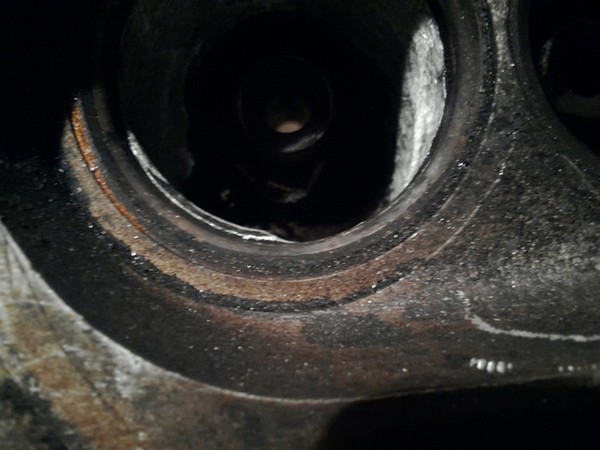

Около сёдел были большие ступеньки, которые способствовали срыву потока

4:136


5:641

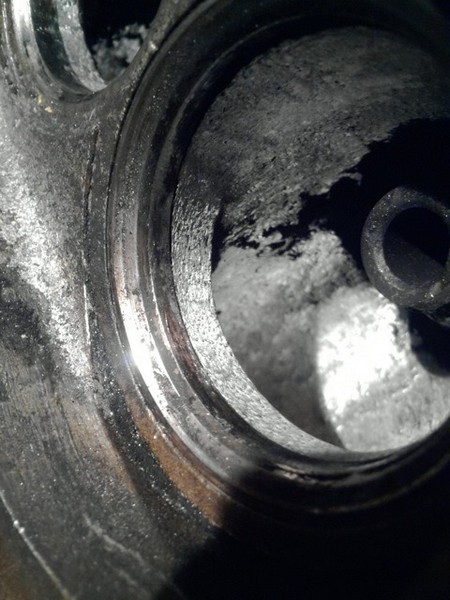

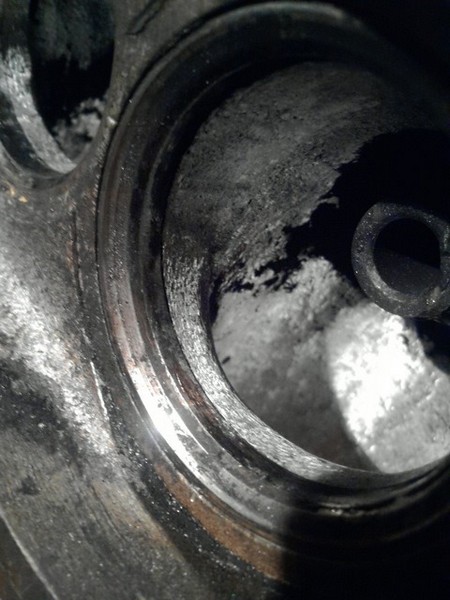

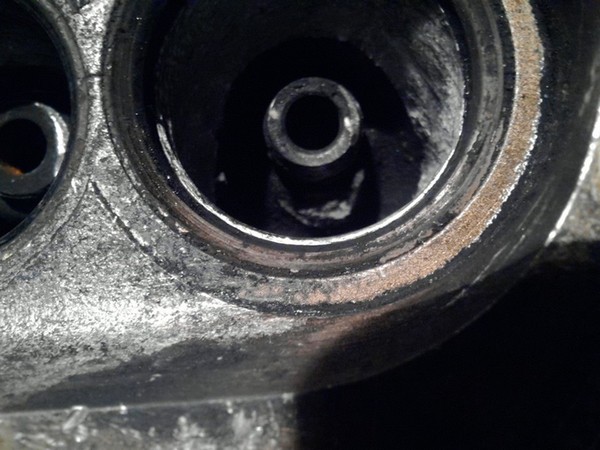

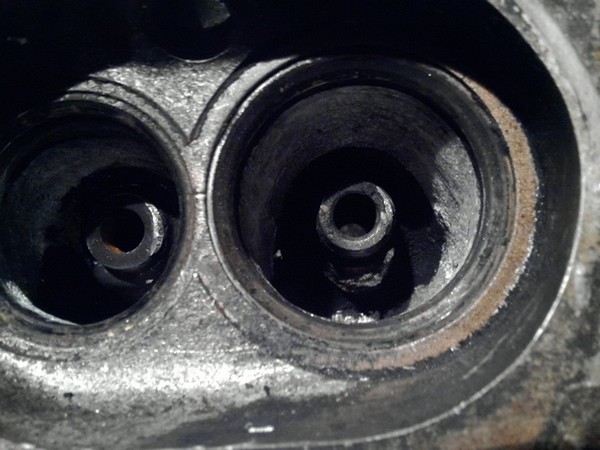

На этих фото хорошо видно на сколько я убрал эти ступеньки

5:751


6:1256


7:1761

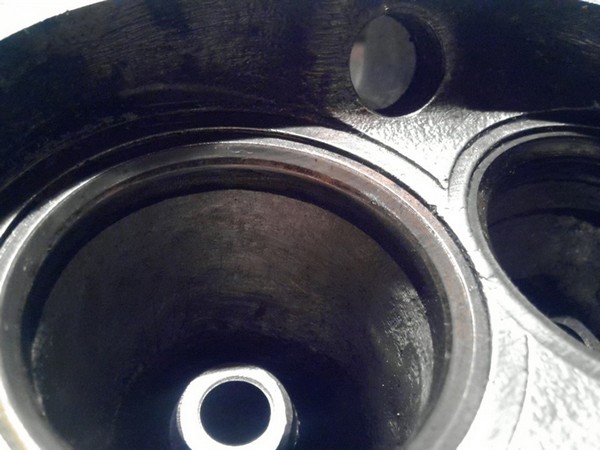

Так то лучше)

7:1788


8:2293




9:504


10:1009

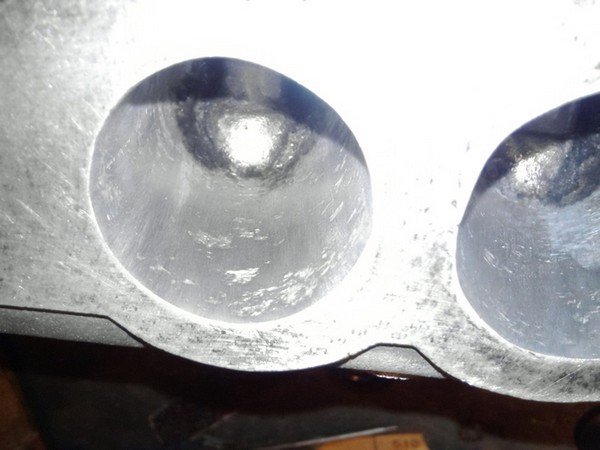

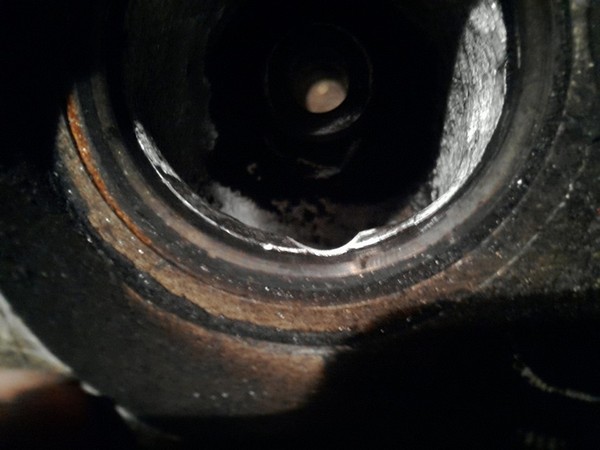

Так же надо скруглить ступеньки под седлом

10:1091


11:1596

Примерно так:

11:1624


12:2129

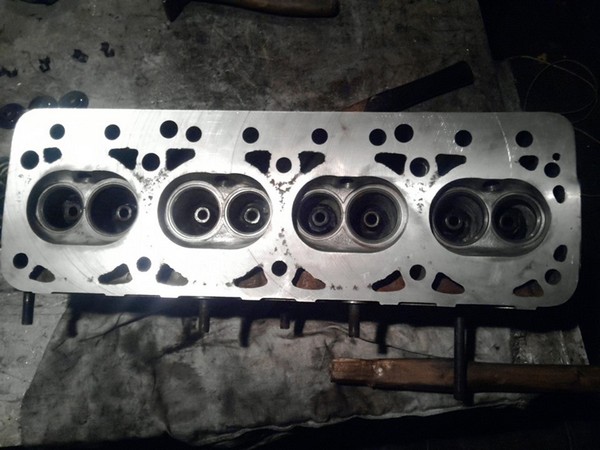

Затем отдали ГБЦ на фрезеровку, убрали 1 мм, некоторые канавки остались, но это не критично:

12:168


13:673

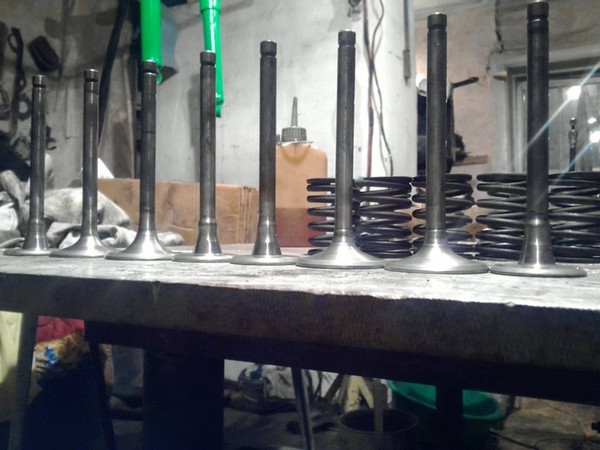

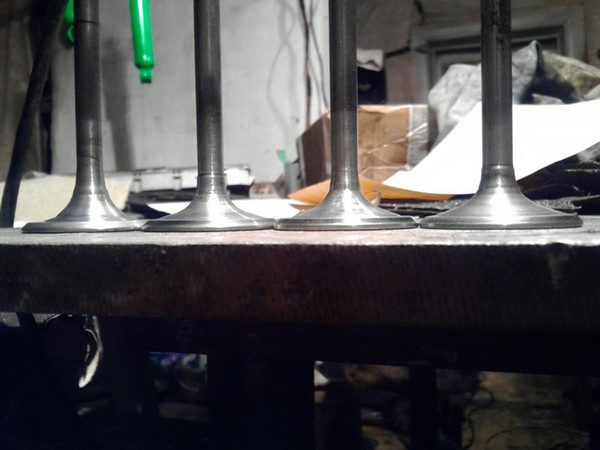

Настало время ставить клапана, вот они, Т-образные :)

13:771


14:1276

Впуск

14:1290


15:1795

Выпуск, получился совсем Т-образный

15:1864

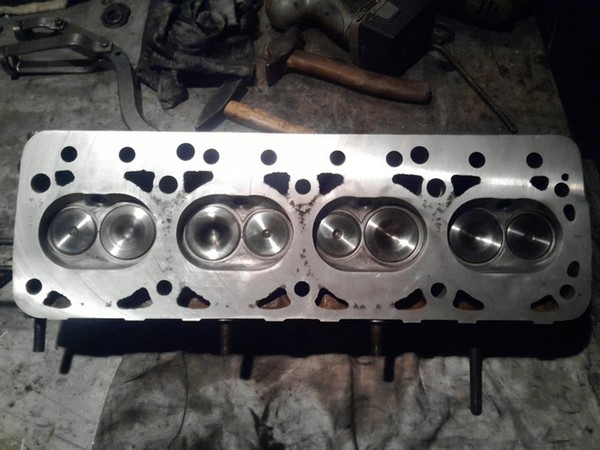

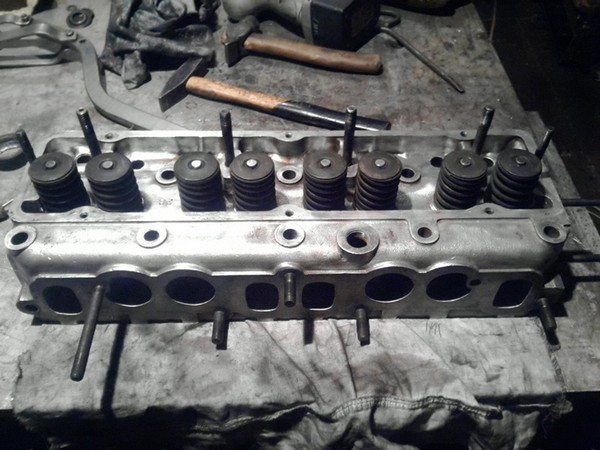

Засухарил

15:1886


16:2391




17:504

На этом всё, надо будет покупать распредвал с широкими фазами и собирать мотор

17:651
