Доработка омывателя ветрового стекла ВАЗ 2109

Задача: установка реле времени на омывательветрового стекла ВАЗ 2109

0:124

установка реле времени омывателя лобового стекла ВАЗ 2109

1:629

Приступим к установке.

1:677

 Что нам понадобиться: реле "регтайм 3" (его можно регулировать от нуля до 60 секунд) нож, кусачки, зажигалка, термотрубка (или аналоги)

1:925

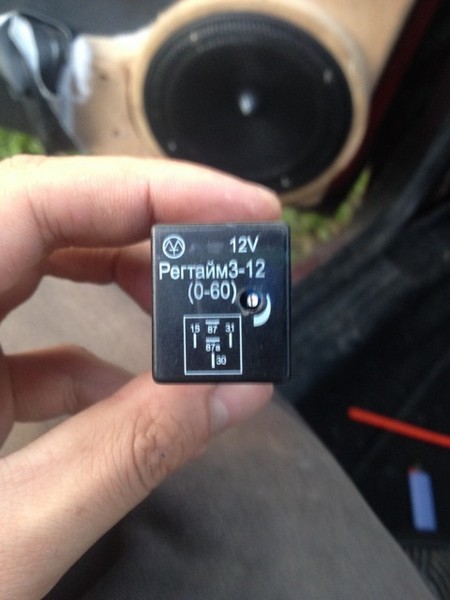

Само реле.

1:947

установка реле времени омывателя лобового стекла ВАЗ 2109

2:1452

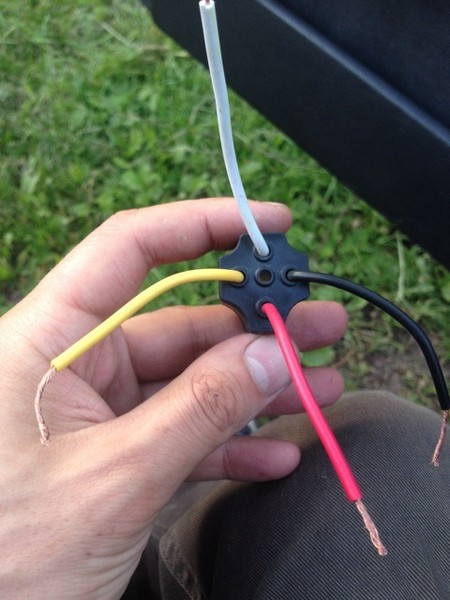

Смотрим нужную распиновку и убираем лишний провод с контакта (87А) он нам ни к чему и на нём постоянный плюс выходит который может коротнуть.

2:1710

установка реле времени омывателя лобового стекла ВАЗ 2109

3:2215

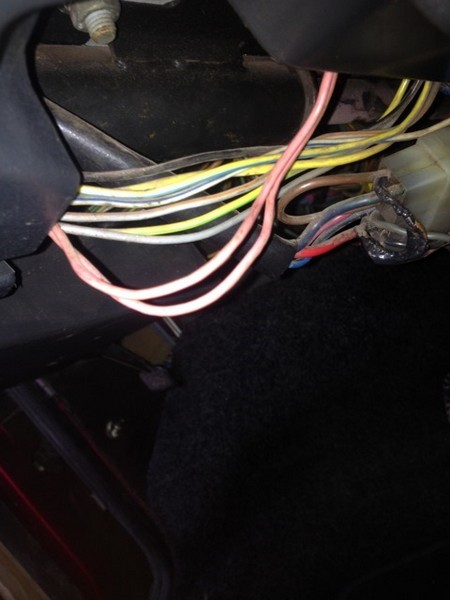

Находим под торпедой розовый провод (идущий от рычага дворников) это как раз наша омывайка.

3:169

установка реле времени омывателя лобового стекла ВАЗ 2109

4:674

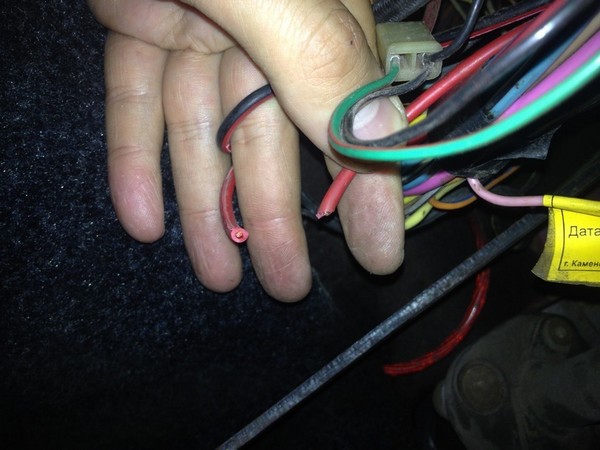

У меня их два покуда один на перед другой на зад, находим нужный и рубим его пополам в удобном нам месте.

4:866

установка реле времени омывателя лобового стекла ВАЗ 2109

5:1371

На фото он красный потому, что был мною в свое время нарощен

5:1483

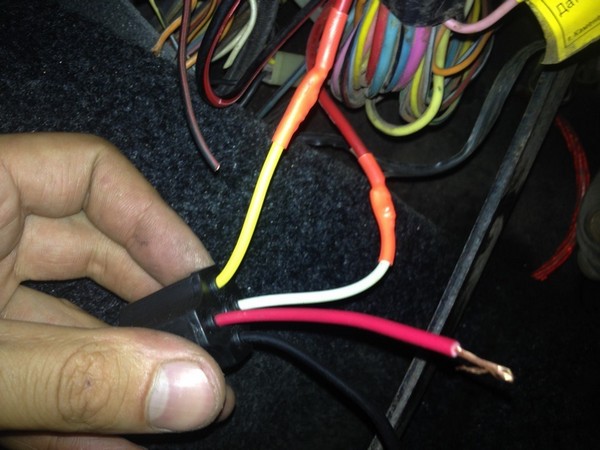

Цепляем на них 15-й и 87-й контакты (87-й на моторчик, 15-й на рычаг)

5:1598

установка реле времени омывателя лобового стекла ВАЗ 2109

6:2103



Остаётся зацепить только плюс с минусом. Как оказалось, желто синий провод ну и массу куда нам удобнее. Крепим реле изолентой или стяжкой чтобы не болталась, отстраиваем нужное нам время 0-60 сек (я поставил себе две секунды) и наслаждаемся результатом.

6:460

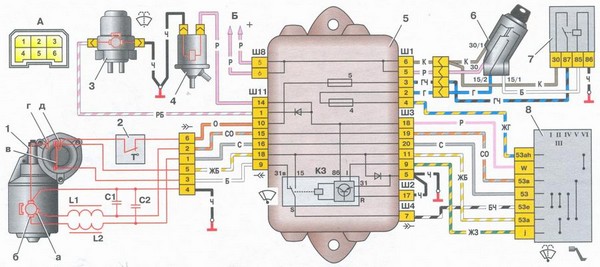

Схема реле времени

6:498

установка реле времени омывателя лобового стекла ВАЗ 2109

7:1003

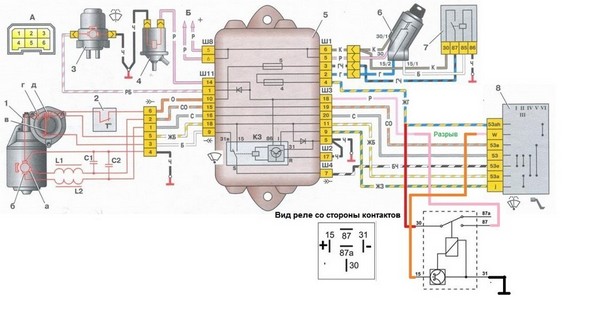

Схема самого подключения

7:1053

установка реле времени омывателя лобового стекла ВАЗ 2109

8:1558

Результат: достаточно кратковременно дёрнуть рычаг на себя и омывайка будет литься ещё пару секунд сама по себе.

8:1768

https://www.youtube.com/watch?v=4b_I4zcKMus

8:1817

Работы по установке временного реле “регтайм3” на омыватель ветрового стекла ВАЗ 2109 выполнены
