Доработка подсветки и освещения в салоне Nissan Qashqai своими руками

Содержание статьи:

0:37

1. Подсветка зоны ног в Nissan Qashqai своими руками

0:124

2. Доработка плафона салона Nissan Qashqai своими руками

0:220

3. Замена лампочки подсветки вариатора Nissan Qashqai

0:313

4. Установка дополнительного плафона освещения в багажник Nissan Qashqai

0:447

5. Освещение зоны ног задних пассажиров Nissan Qashqai

0:546

6. Выбор светодиодов для подсветки салона Nissan Qashqai

0:649

1. Подсветка зоны ног в Nissan Qashqai своими руками

Ещё давно хотел реализовать подсветку ног при выходе из автомобиля. Честно был даже удивлён, что в максимальной комплектации нет такой на мой взгляд нужной функции.
В общем, решил заколхозить сам!

0:1099

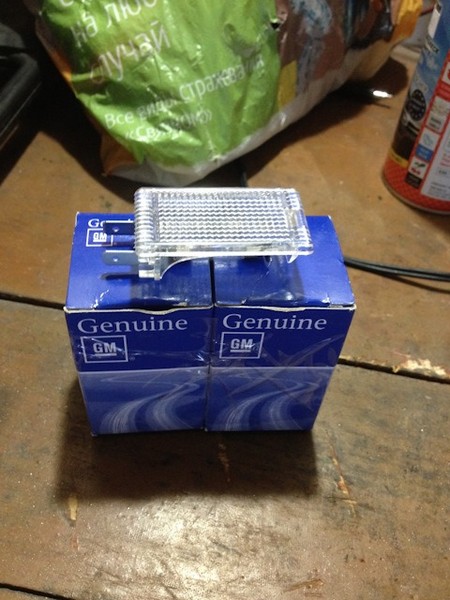

Для этого приобрел 2 плафона освещения салона, вроде, от Шевроле Авео, точно уже не помню.

0:1264

Подсветка зоны ног в Nissan Qashqai своими руками

1:1769


2:2274

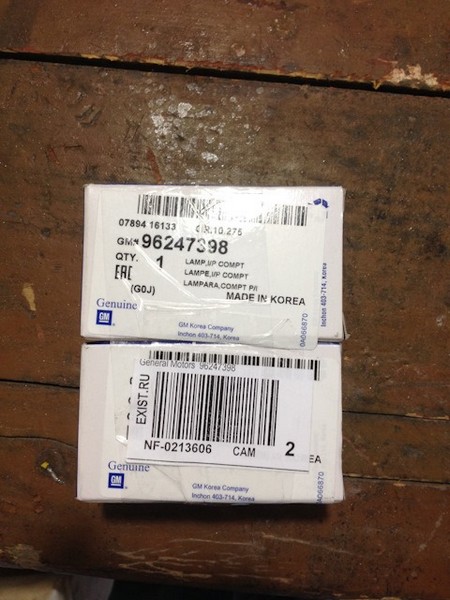

Парт номер для заказа 96247398

2:53


3:558

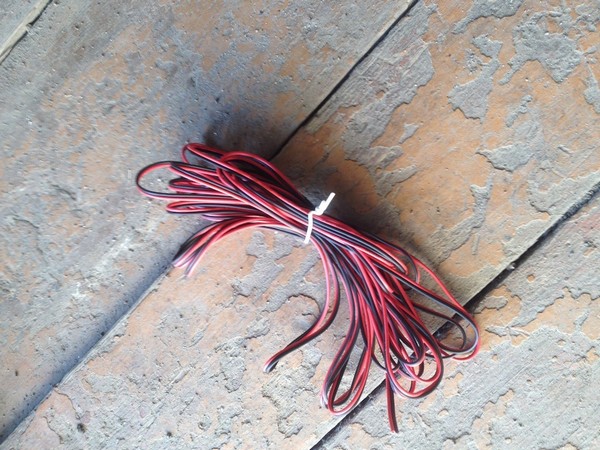

И пару метров двужильного провода сечением 1.5 Х 2

3:650


4:1155

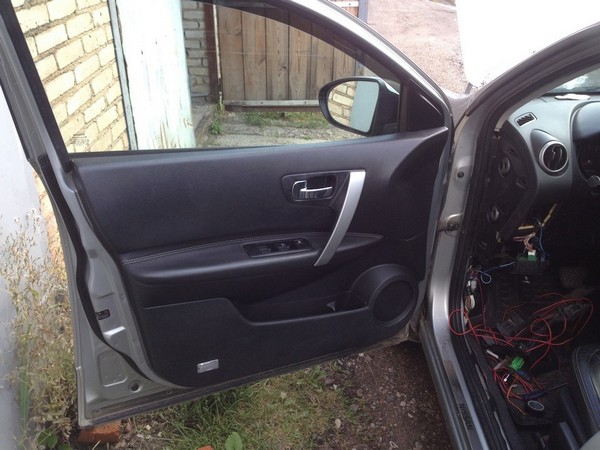

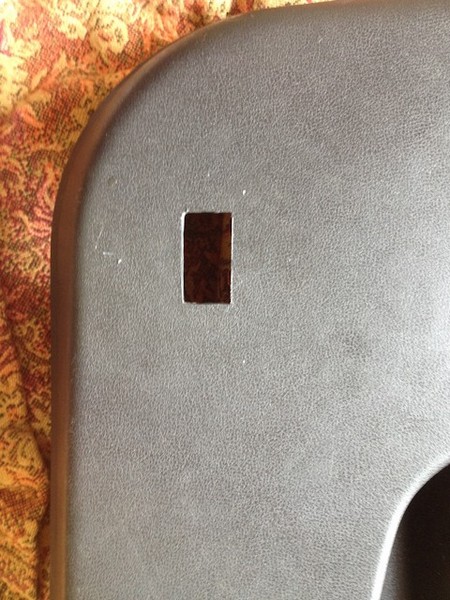

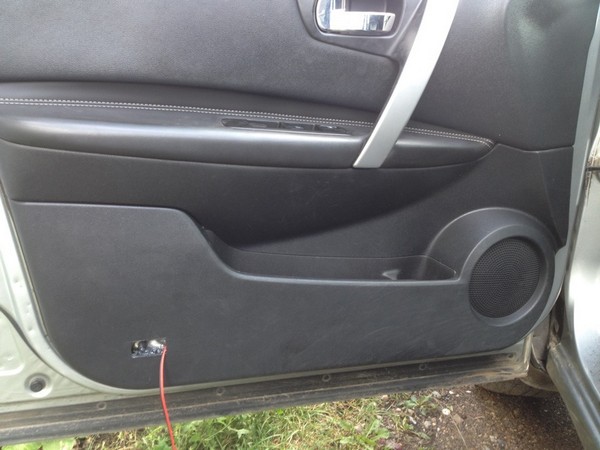

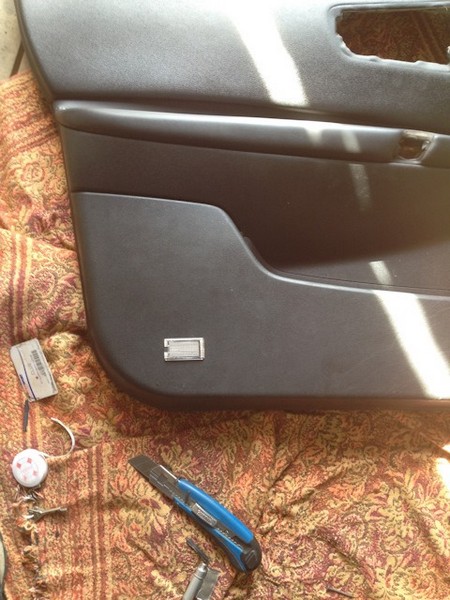

Далее снимаем обшивки дверей и вырезаем отверстия:

4:1252


5:1757

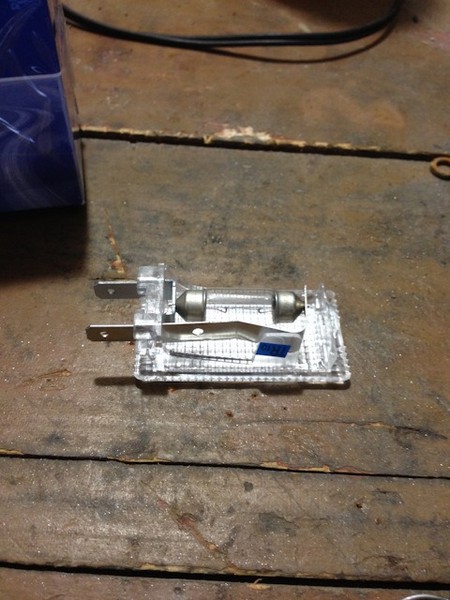

примеряем плафон:

5:1793


6:2298

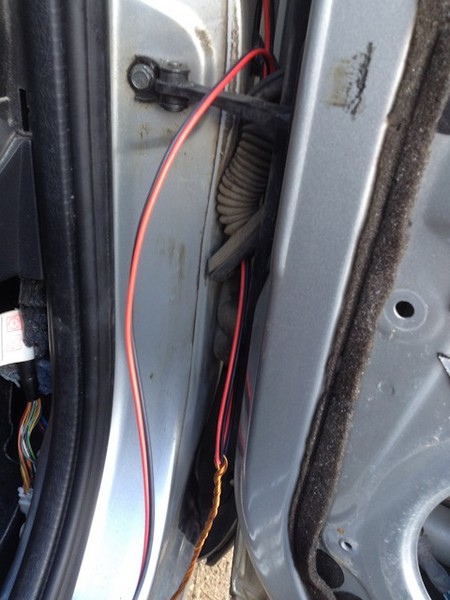

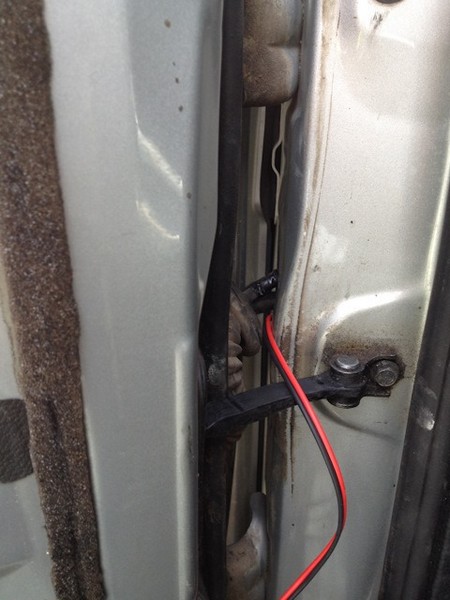

Затем долгий и мучительный процесс протягивания проводов в салон автомобиля:

6:145


7:650


8:1155

Минус на каждую лампу брал по отдельности с концевиков левой и правой передних дверей:

8:1317


9:1822

Плюс взял общий постоянный через свободный предохранитель с блока предохранителей (фото будет позже).

9:2013

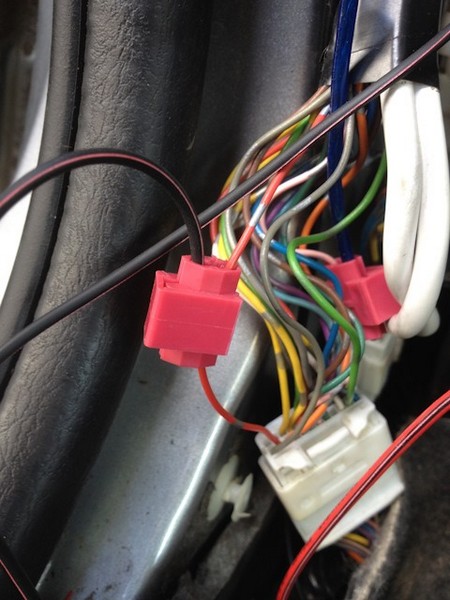

Подключение плафона к проводке:

9:61


10:566

И всё готово:

10:593


11:1098

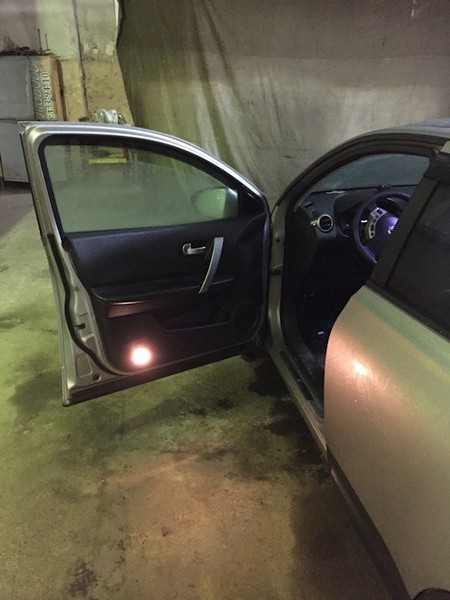

Готовый результат:

11:1136


12:1641


13:2146

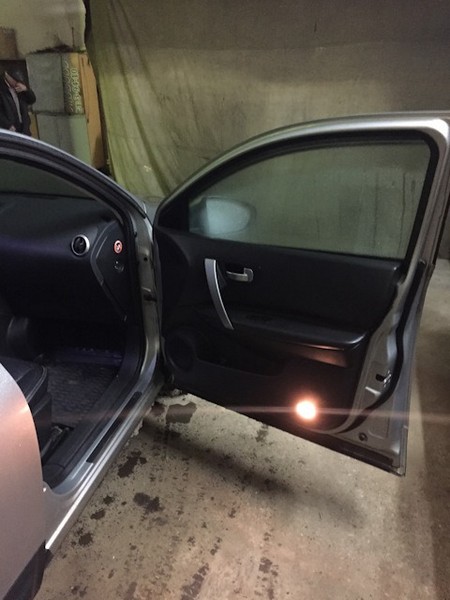

Таким образом при открытии левой двери, загорается лампочка только в левой! При открытии правой соответственно горит только в правой.

13:248

2. Доработка плафона салона Nissan Qashqai своими руками

Доработка плафона салона Nissan Qashqai своими руками

14:849

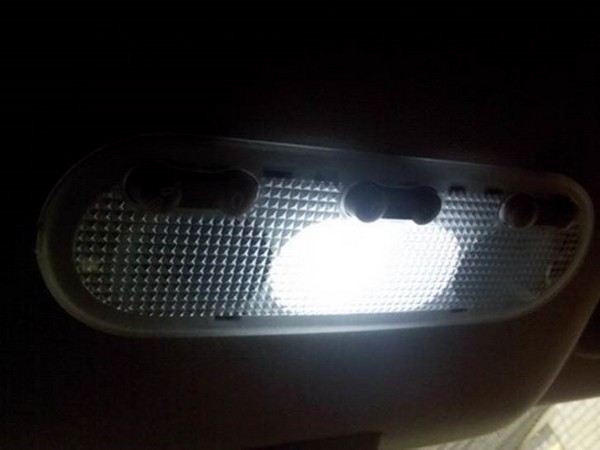

Не люблю жёлтый свет плафонов салона — первым делом поменял в них лампочки на светодиоды по 5 smd из Китая по 55р/штучка.
Эти светодиоды тусклые, дают 110 люмен света, они примерно как штатные, только белые.
Кто хочет ярче, выбирайте "кукурузы" помощнее.

14:1305


15:1810

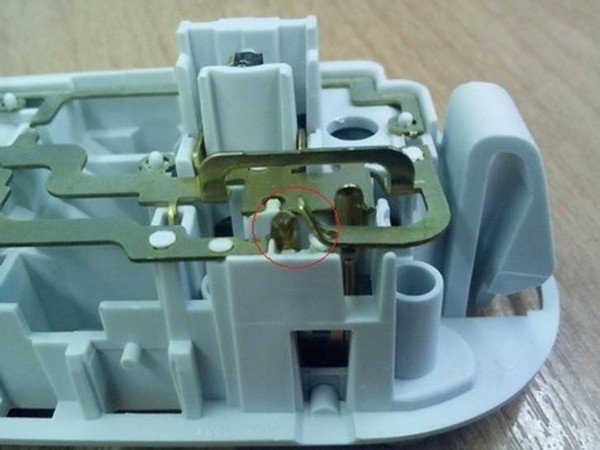

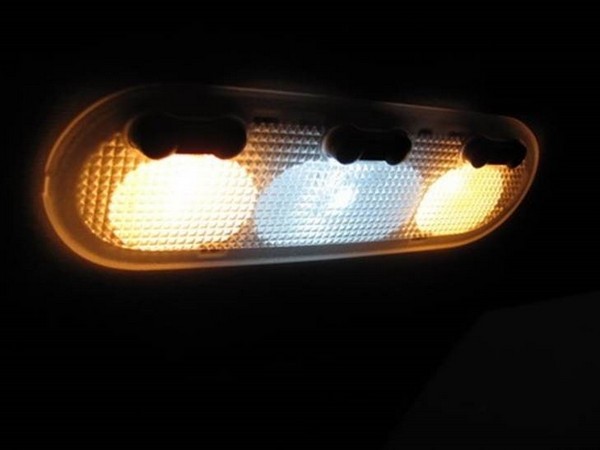

Штатно при открытии дверей включают сразу все 3 плафона.

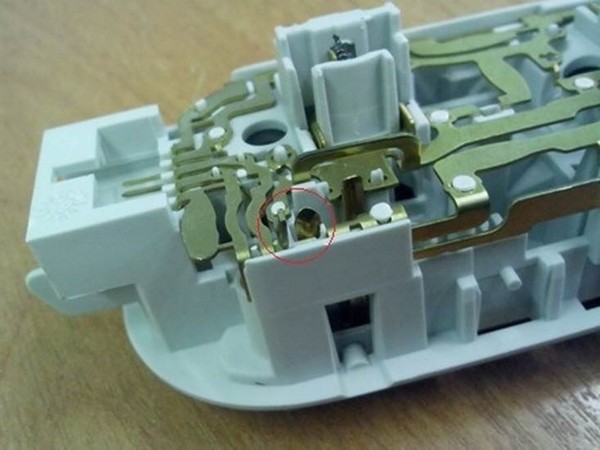

А хотелось бы 1. Сделал небольшую доработку, отогнул 2 контакта от выключателей боковых плафонов (на фото пометил красным, контакты уже отогнуты).
Теперь при открытии дверей включается только средний плафон.
Делов на 2 минуты со снятием/установкой.

15:2370




16:504


17:1009

3. Замена лампочки подсветки вариатора Nissan Qashqai

Неполадка: заметил, что перестали подсвечиваться обозначения передач на вариаторе моего Кашкая. Как оказалось, лампочку заменить совсем не трудно, да и времени понадобится всего 5 минут.

17:1445

Ход работ по замене лампочки подсветки вариатора Nissan Qashqai

17:1556

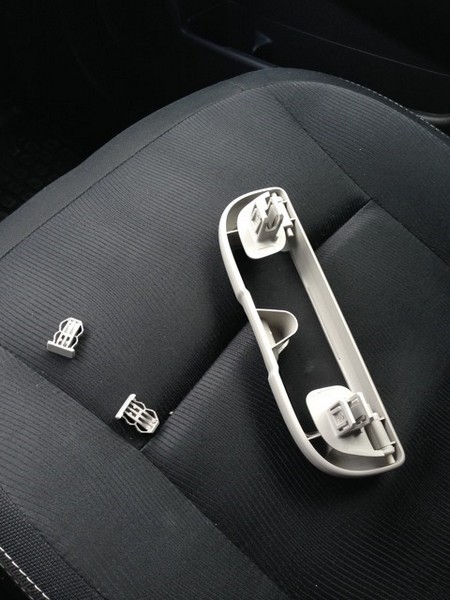

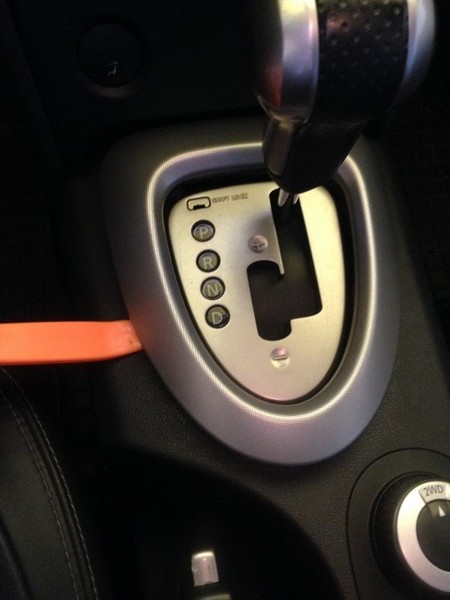

Поддеваем по краям эту пластиковую окантовку и тянем вверх, она сидит на клипсах и легко отщелкивается.

17:1749

Замена лампочки подсветки вариатора Nissan Qashqai

18:2254



Тянем вверх и снимаем

18:42

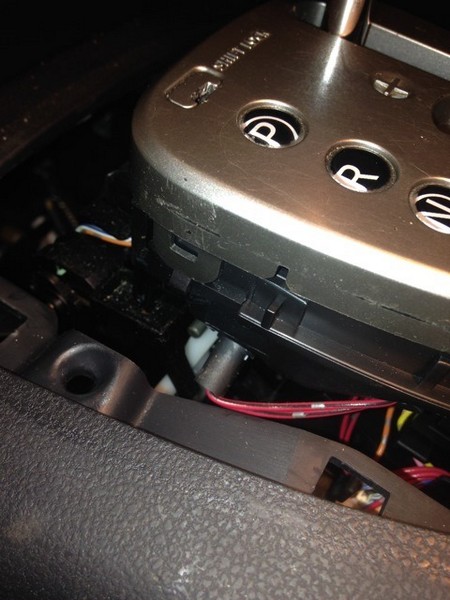

Далее по периметру отжимаем 4 вот таких фиксатора

18:136


19:641

4 штуки по периметру отжимаем

19:698

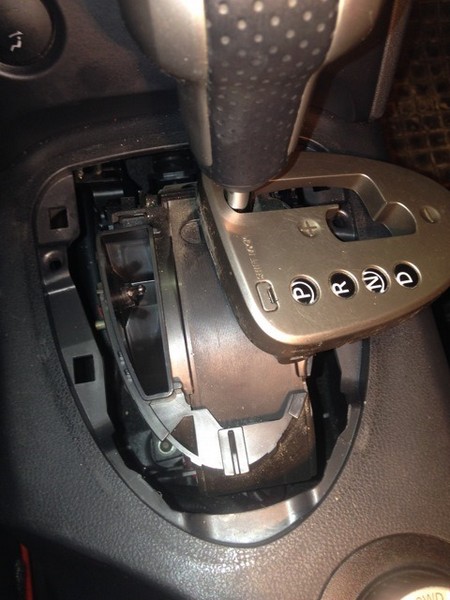

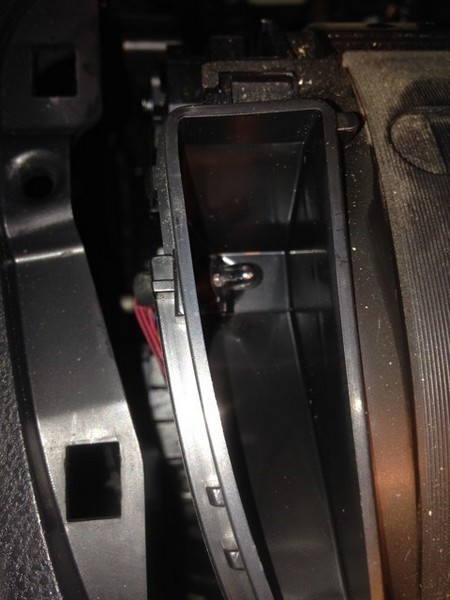

Отводим в сторону и вот виновник торжества — та самая лампочка.

19:818


20:1323

Общий вид

20:1344


21:1849

Чуток ближе

21:1874

Поворачиваем цоколь на пол оборота против часовой стрелки и достаем его, ну и лампочку.

21:2037




22:504

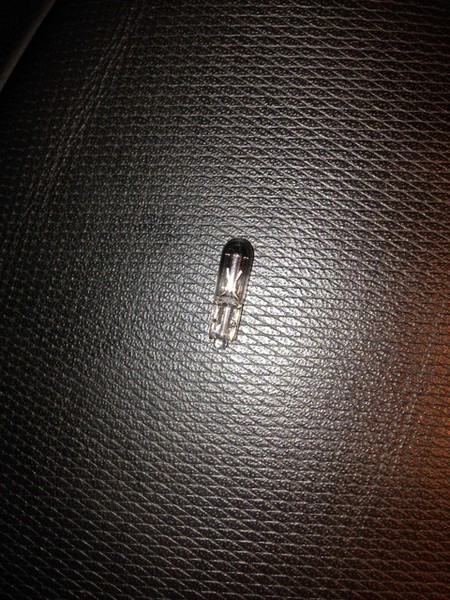

Вот эта мелочь.

22:535

Меняем ее на новую и собираем все в обратном порядке.

22:635


23:1140

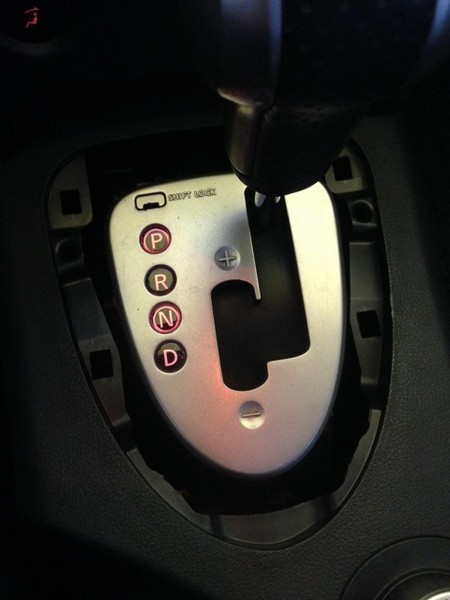

Теперь все подсвечивается.

23:1193

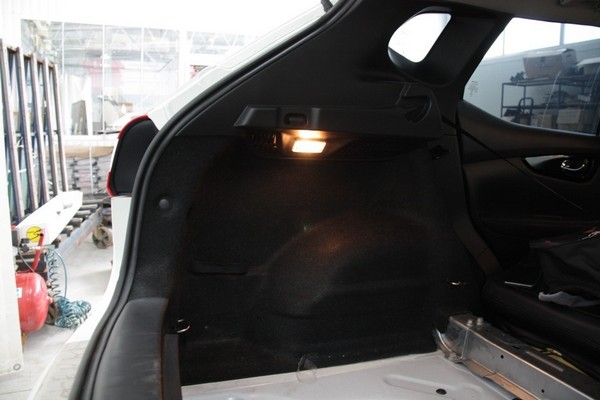

4. Установка дополнительного плафона освещения в багажник Nissan Qashqai

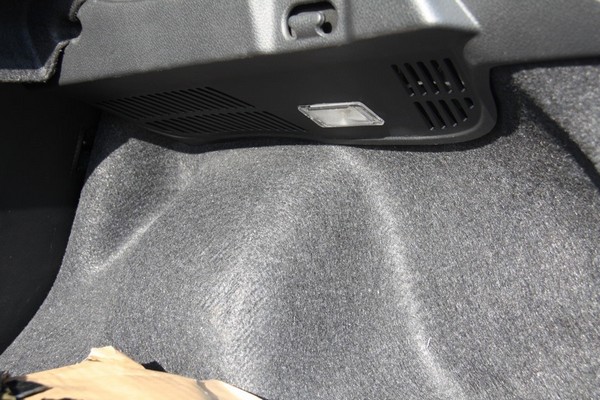

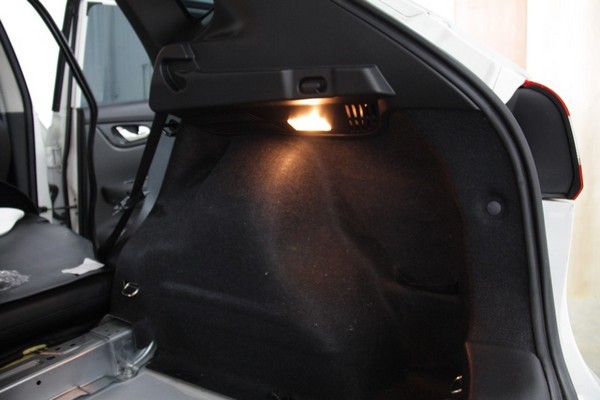

Очень часто свет от родного плафона с левой стороны перекрывается каким-нибудь пакетом. Поэтому освещение багажника становится бестолковым на плохо освещенной подземной парковке.
Решил не особо колхозить и продублировать оригинальный плафон на другую сторону.
Код детали — 26490-JD000. Цена — 859 р.

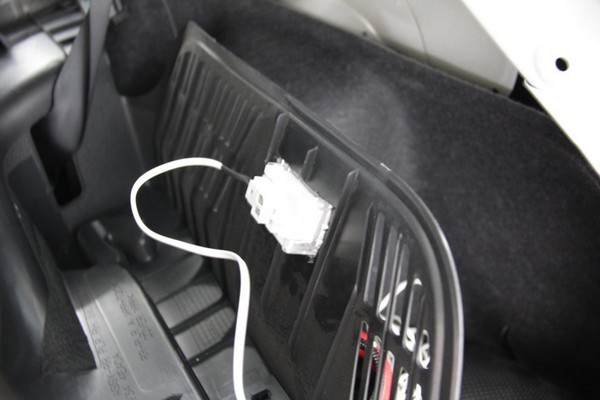

Припаял к плафону провод.

23:1916

Установка дополнительного плафона освещения в багажник Nissan Qashqai

24:2421

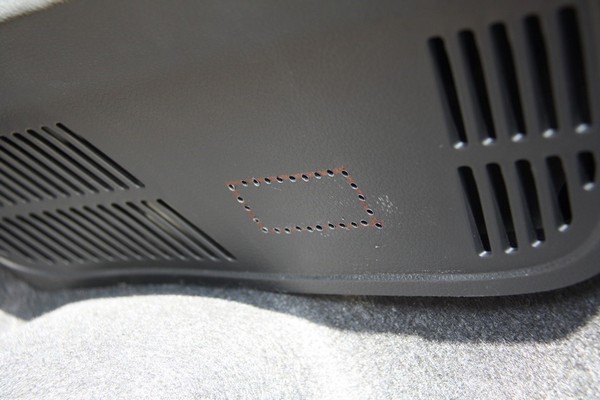

Замерил положение на левой стороне.
Вырезал аналогичное отверстие на правой.

24:145


25:650


26:1155

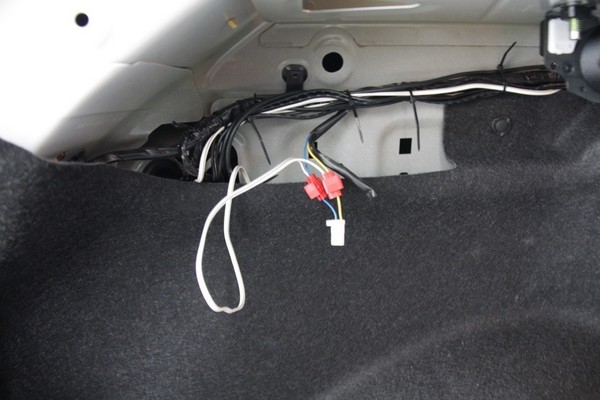

Протянул провод по валенковой обшивкой справа, под пластиковой накладкой багажника, под валенковой обшивкой слева. Подключил провод к родному плафону. Также на фото провода от камеры и парктроников.

26:1524


27:2029



Родной плафон.

27:29


28:534

Плафон справа.

28:564


29:1069

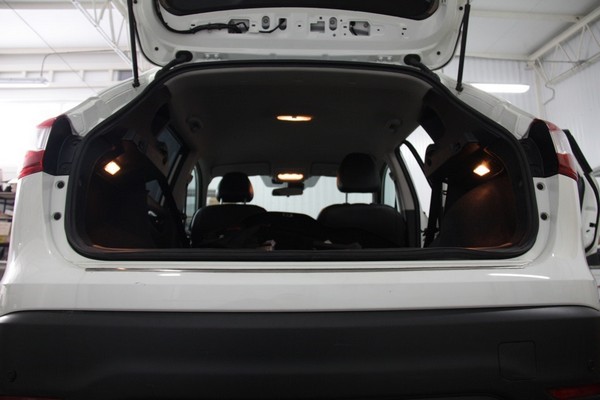

Итог.

29:1082


30:1587

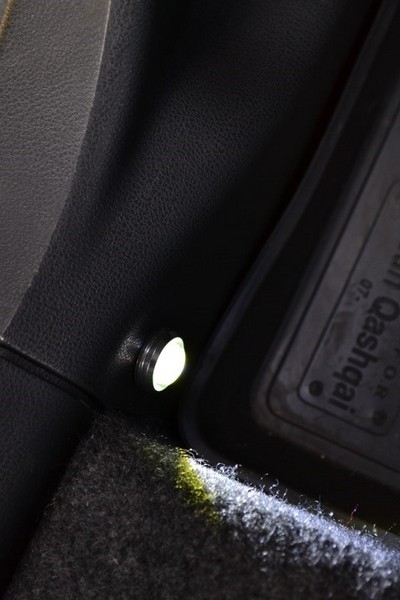

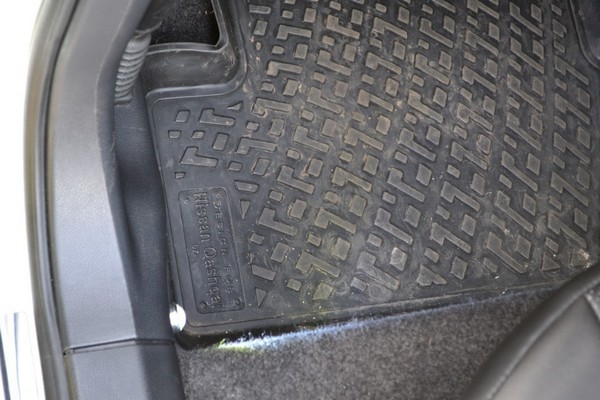

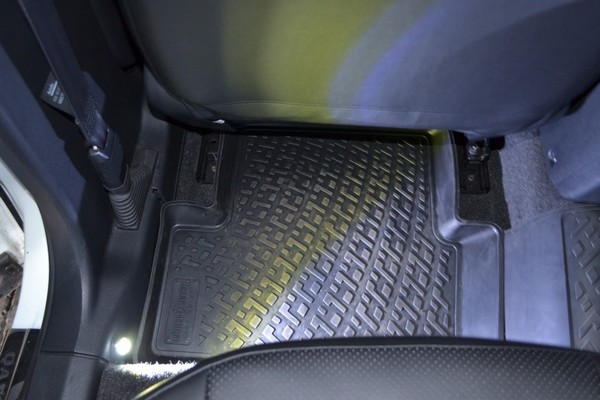

5. Освещение зоны ног задних пассажиров Nissan Qashqai

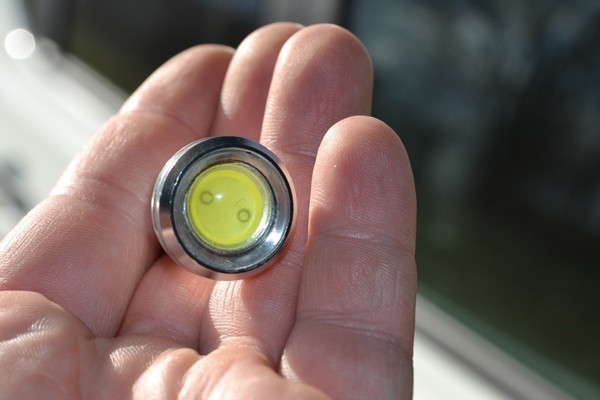

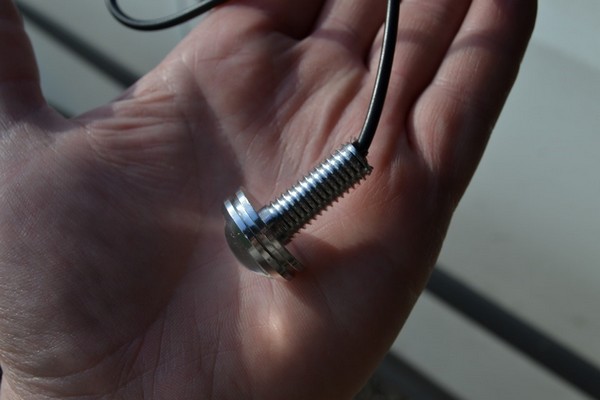

Решил сделать освещение для ног задних пассажиров, диодную ленту не стал применять, а купил линзовые диоды

30:1878

Освещение зоны ног задних пассажиров Nissan Qashqai

31:2383



диод

31:11


32:516

диод2

32:529

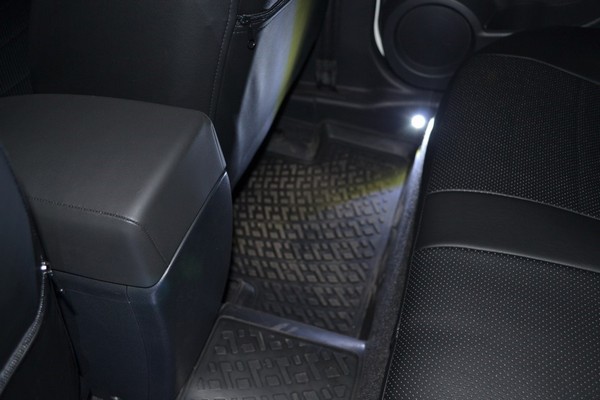

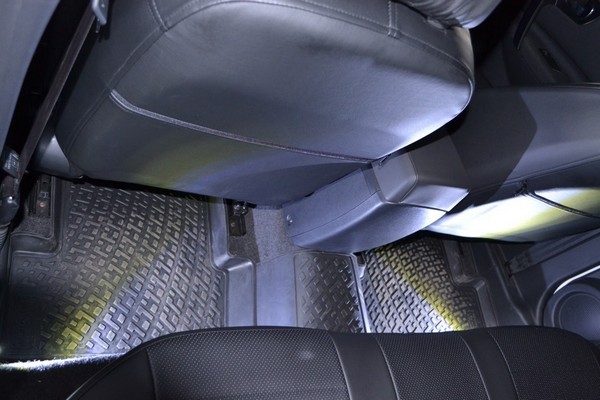

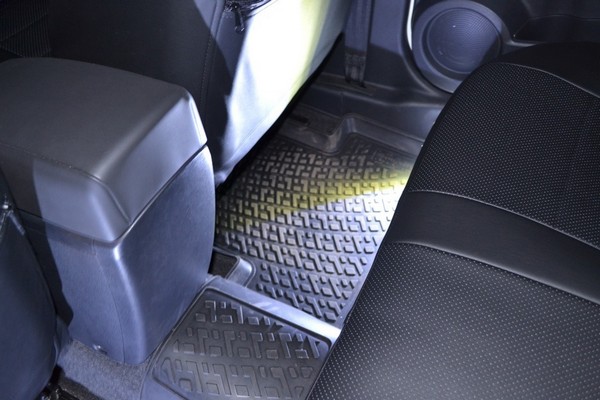

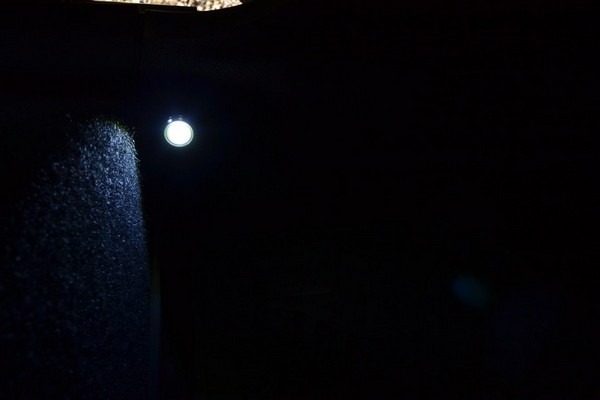

питание взял от передней штатной подсветки, фото результата

32:643


33:1148

1

33:1153


34:1658

2

34:1663


35:2168



3

35:4


36:509

4

36:514


37:1019

5

37:1024


38:1529

6

38:1534


39:2039



7

39:4

6. Выбор светодиодов для подсветки салона Nissan Qashqai

Года четыре назад увлекся я заменой всех лампочек накаливания в машине на светодиоды. Начинал с самых дешевых китайских, которые светили хуже ламп и перегорали ОЧЕНЬ быстро, потом находил корейские светодиоды, качество уже лучше, света больше, но все равно мне не хватало. И вот как-то раз нашел в сети интернет-магазин Netuning.ru, тогда еще приобретал светодиоды на Цивика, заказал, пришло все по почте. Яркостью света и "белизной" я был поражен - именно то, чего я хотел добиться я и получил. Все светодиоды встали в штатные места как родные и светили они без перегорания 2,5 года, так с ними машину и продал. Остался доволен этой конторой и качеством самих светодиодов и их подходом к покупателям.

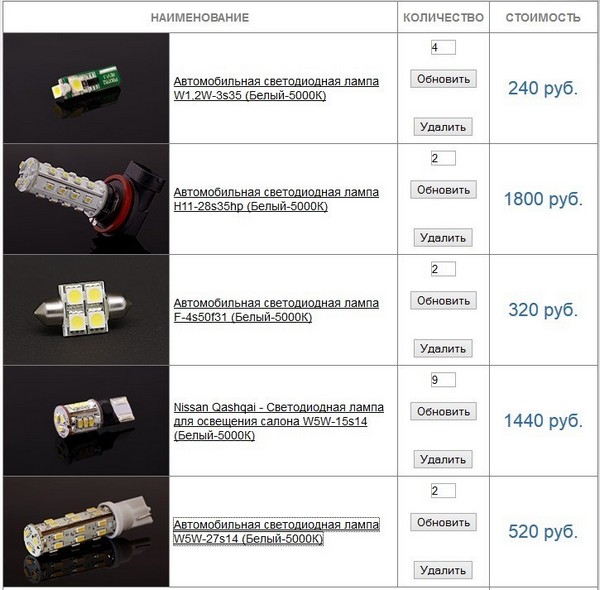

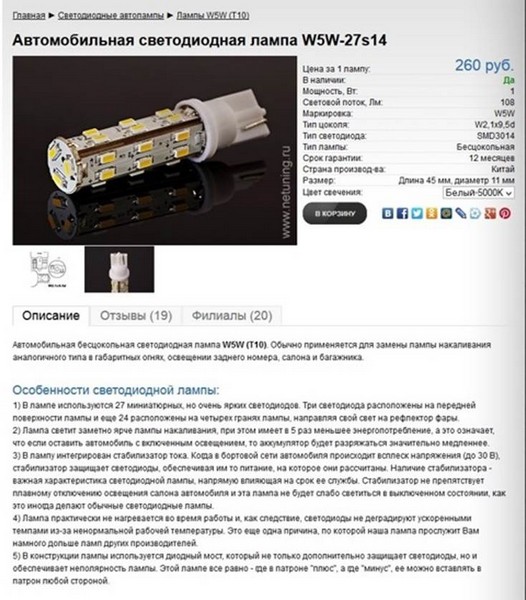

Так как скоро "темный" сезон нужно подготовить авто, осветить его полностью изнутри и частично снаружи. Вот какие светодиоды я выбрал:

39:1606

Выбор светодиодов подсветки салона Nissan Qashqai

40:2111

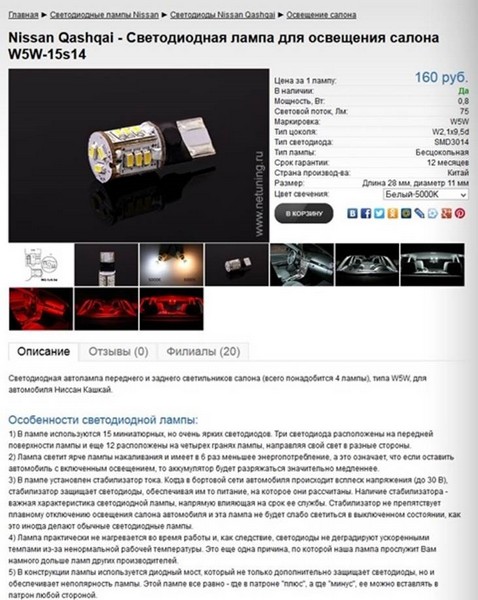

Такие используются для подсветки штурманского света 3 шт., подсветки ног 2 шт., освещение заднего номера 2 шт., бардачок 1 шт., багажник 1 шт.,

40:252


41:757

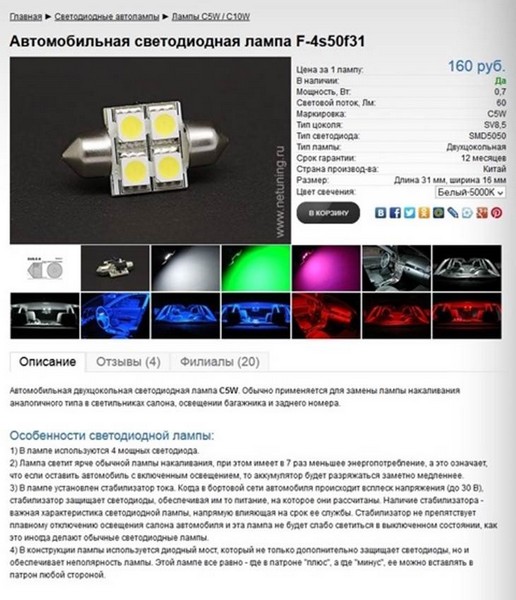

передние габариты, 2 шт., туда можно засунуть практические любые по длине светодиоды, но я считаю эти оптимальные

41:966


42:1471

эти для подсветки задней части салона, так как у меня панорама, то их 2 шт., с каждой стороны

42:1639


43:2144

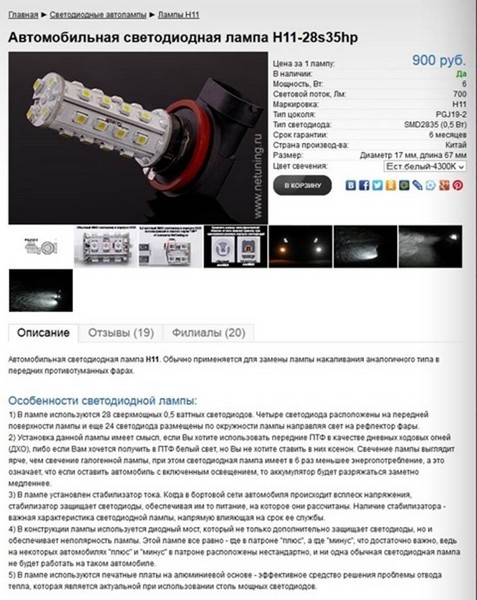

передние противотуманки, буду использовать как ходовые огни, но еще и небольшая подсветка

43:168


44:673

подсветка козырьков, по 2 шт. на каждый козырек

44:761


45:1266

https://www.drive2.ru/l/4418133/

45:1302

https://www.drive2.ru/l/3470903/

45:1338

https://www.drive2.ru/l/9281154/

45:1374

https://www.drive2.ru/l/2232760/, https://www.drive2.ru/l/2252480/, https://www.drive2.ru/l/7637465/

45:1483

https://www.drive2.ru/l/459741271896898024/

45:1530
