Изготовление и доработка подлокотника Nissan X-Trail

Содержание статьи:

0:37

1. Как снять крышку подлокотника Nissan X-Trail с петлями

0:134

2. Доработка подлокотника Nissan X-Trail

0:201

3. Изготовление подлокотника-бардачка для Nissan X-Trail своими руками

0:329

1. Как снять крышку подлокотника Nissan X-Trail с петлями

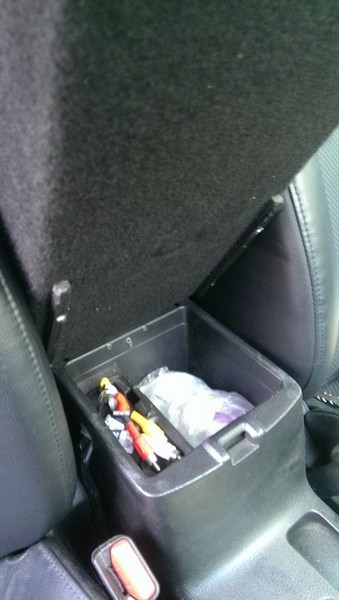

Так как я озадачился заменой штатной крышки подлокотника (на самодельную) мне пришлось ее снимать вместе со штатными петлями. Выкладываю простой отчет по снятию крышки подлокотника Nissan X-Trail.

0:779

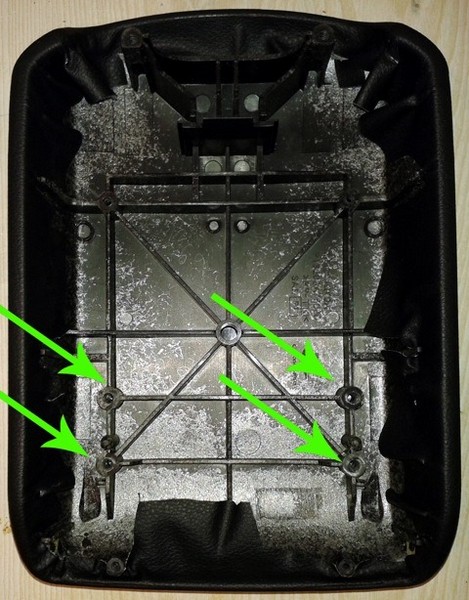

Открываем подлокотник (и изнутри) крестовой отверткой откручиваем шесть саморезов.

0:936

Снимаем нижнюю подложку

0:984

Как снять крышку подлокотника Nissan X-Trail с петлями

1:1489

Откручиваем четыре самореза крепления крышки к петлям. Снимаем крышку подлокотника.

1:1648


2:2153

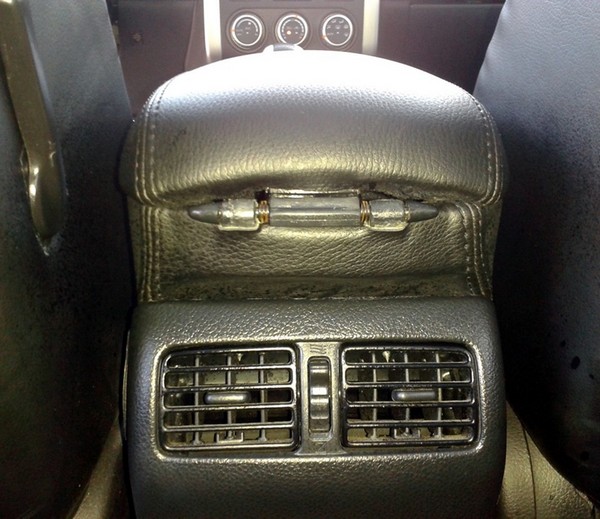

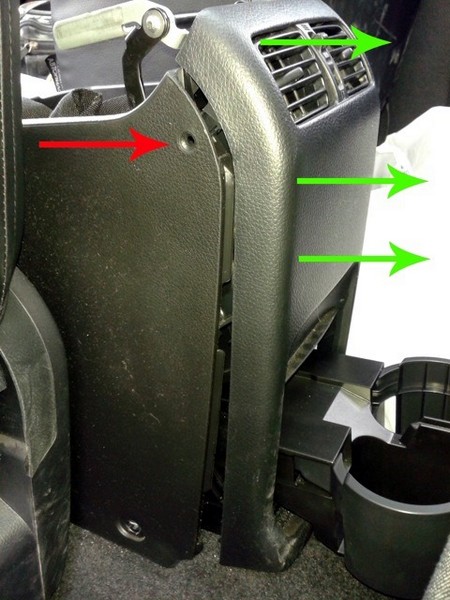

Откручиваем два самореза слева и справа (красная стрелка) от воздуховодов и тянем заднюю часть тоннеля на себя (по направлению зеленых стрелок).

2:266

Держится не крепко, на пластиковых защелках.

2:351


3:856

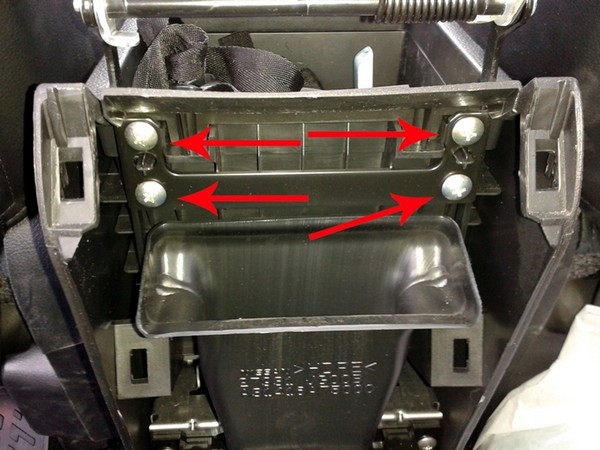

Откручиваем четыре самореза крепления штатных петель. Все!

3:968


4:1473

2. Доработка подлокотника Nissan X-Trail

Многих думаю не устраивает высота и длина штатного подлокотника. Меня тоже не устраивает. Спрашивал недавно на драйве, кто и как переделывал подлокотник. Толком мне никто не ответил.

4:1877

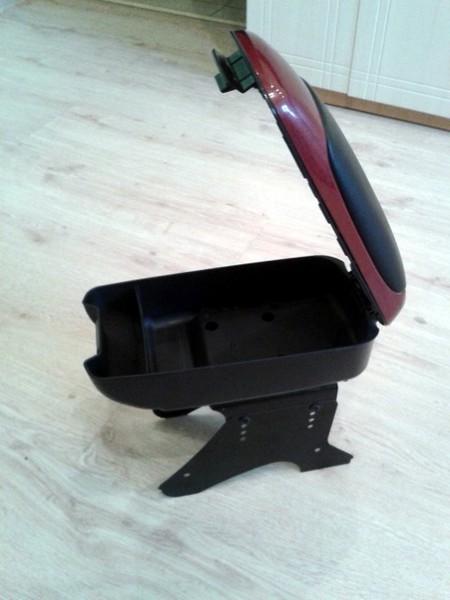

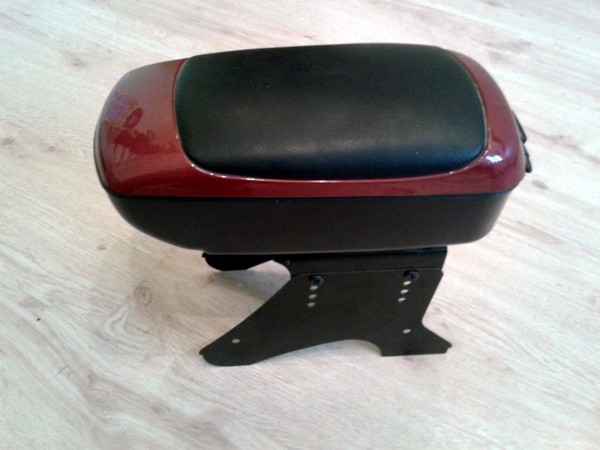

Купил универсальный подлокотник. Будем изготавливать его вместо штатной крышки подлокотника. Получим в итоге дополнительный ящик и удобный подлокотник.

4:2163



Доработка подлокотника Nissan X-Trail

5:504


6:1009

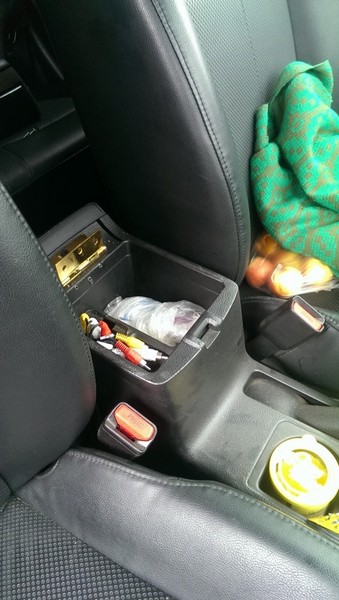

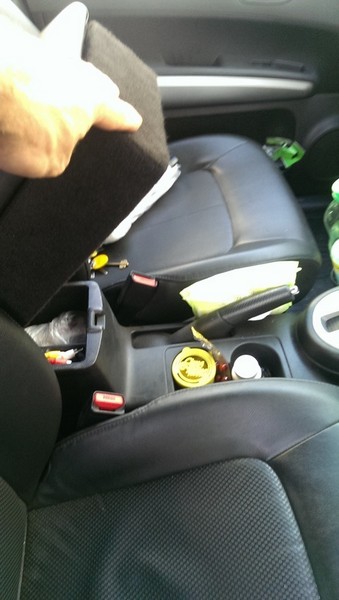

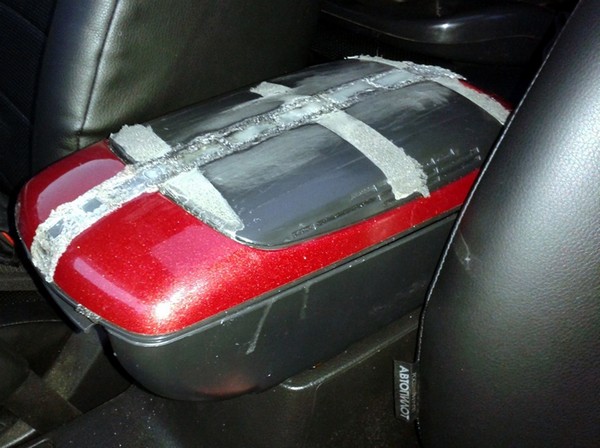

На авторынке скинул штатную крышку подлокотника и поставил новый ящик вместо штатной крышки. Примотал его веревкой и так ехал до гаража. Высота и длина нового подлокотника, как раз то, что мне необходимо.

6:1385

Размеры его — высота 12 см. длина 31 см. ширина 15 см.

6:1478

Размеры штатного — высота 6 см. длина 25 см. ширина 18 см.

6:1580

В итоге в высоту получаем на 6 сантиметров выше. В длину на 6 сантиметров длиннее.

6:1730

А вот с шириной не сходится. Необходимо ровно 18 см.

6:1825

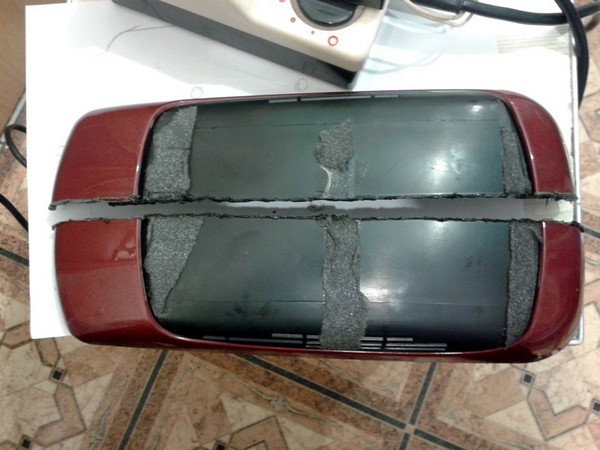

Берем подлокотник и разрезаем его пополам выжигателем.

6:1930


7:2435

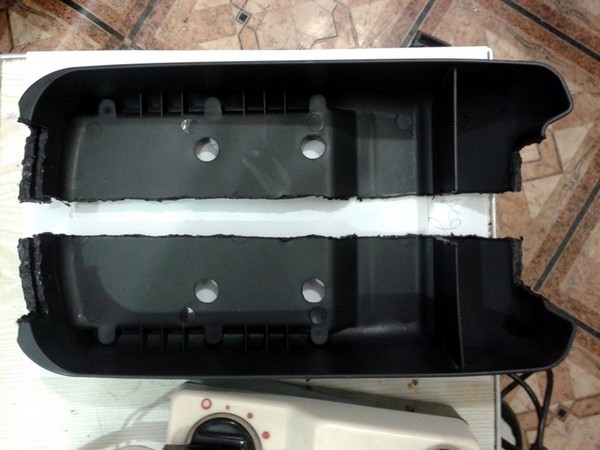

Разрезанный ящик

7:34


8:539

Разрезанная крышка подлокотника

8:603

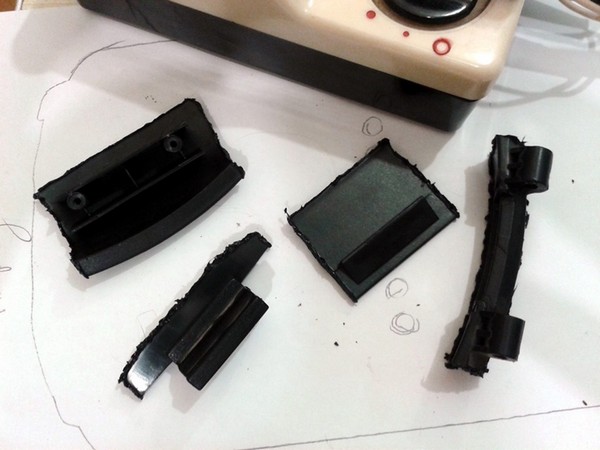

Петли и механизм замка от подлокотника вырезаем отдельно.

8:713


9:1218

Вырезанные петли и механизм замка

9:1284

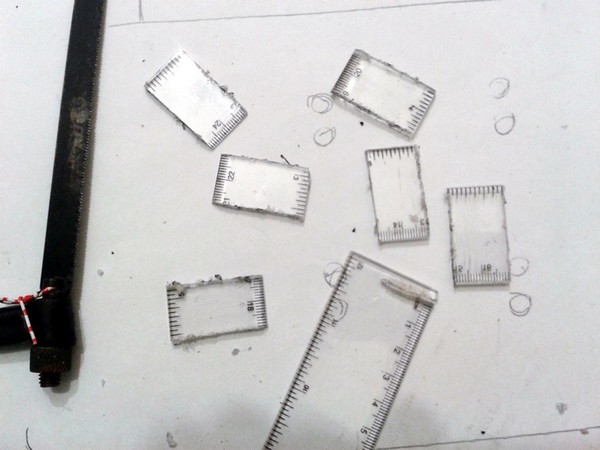

Берем пластиковую линейку и режем от нее кусочки по два сантиметра.

9:1411


10:1916

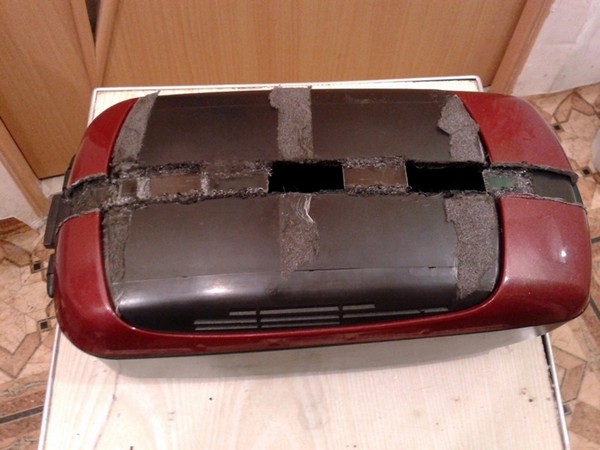

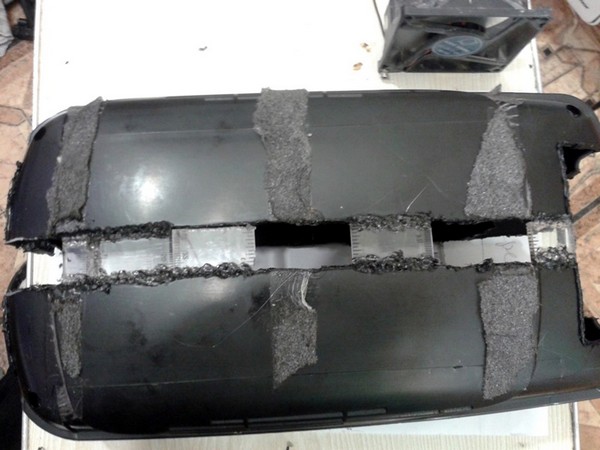

Вставляем эти кусочки между половинками подлокотника и приплавляем выжигателем.

10:2069



Таким образом подлокотник "растолстеет" на два сантиметра и в итоге мы получаем ширину 17 сантиметров.

10:188

Когда подлокотник обтянется поролоном и шкурой убитой коровы он растолстеет до штатной ширины в 18 сантиметров.

10:396


11:901

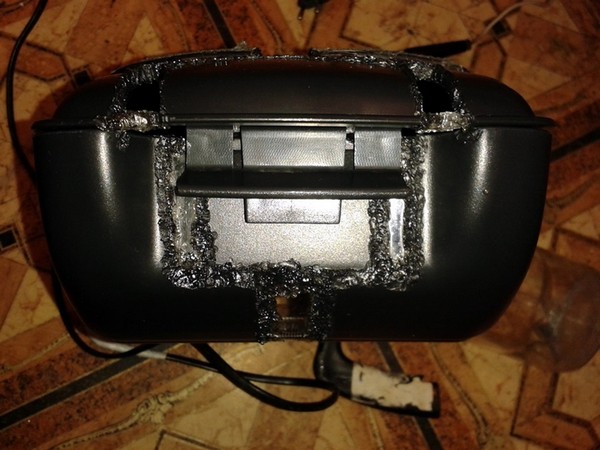

Теперь приплавляем механизм замка на новое место.

11:996


12:1501

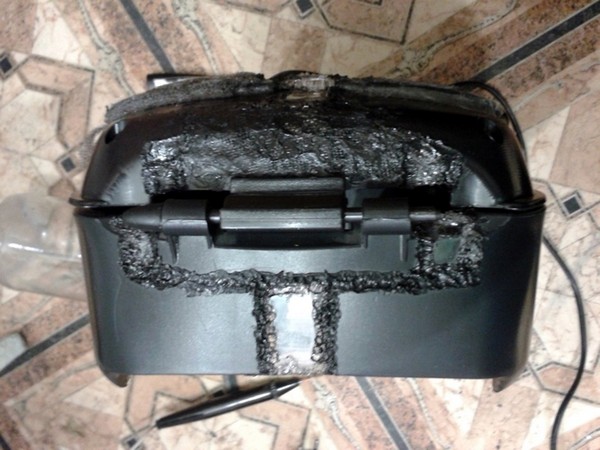

Приплавляем петли на новое место.

12:1566


13:2071

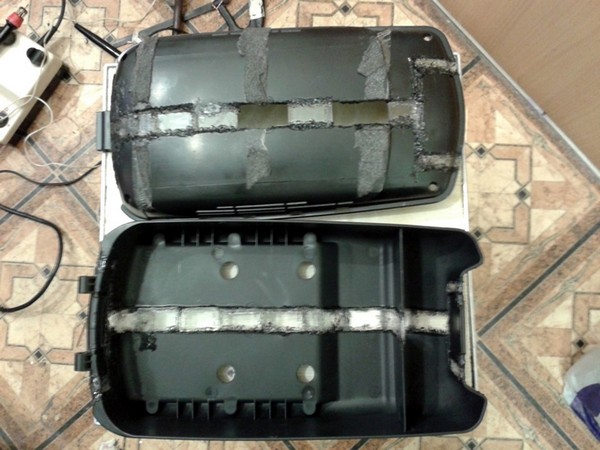

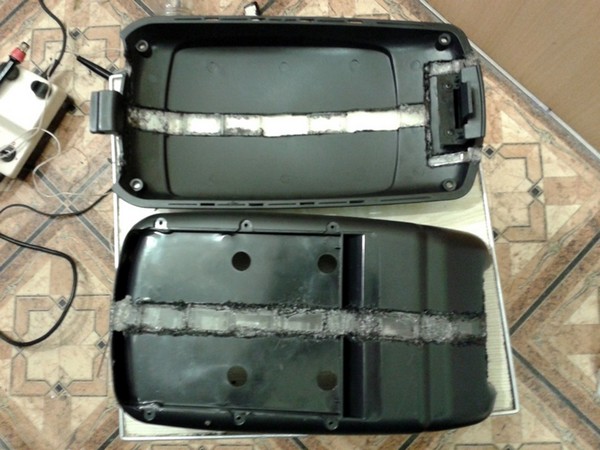

Ящик полностью проплавлен вставками из линейки. Крышку еще чуть-чуть не доделал.

13:150


14:655


15:1160


16:1665

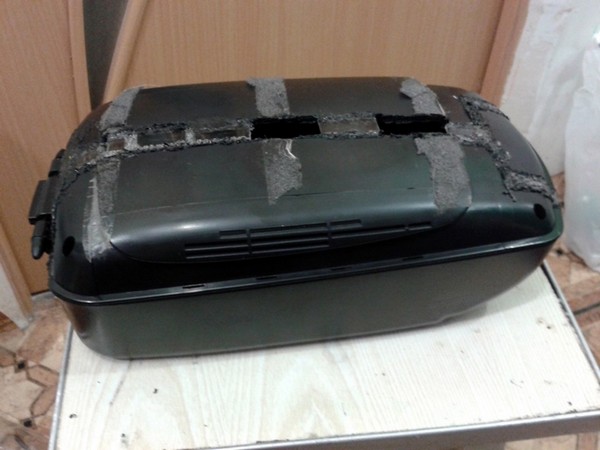

Примерно таким он будет.

16:1713


17:2218



Завтра доделаю крышку и пройдусь шкуркой по неровностям.

17:107

Следующим этапом будет армирование мест пайки стальной (мелкой) сеточкой. Сеточка вплавляется в пластик раскаленным паяльником. Держит насмерть. Ей кузовщики армируют битые бампера.

17:446

Далее изготовление механизма крепления нового подлокотника к старому ящику.

17:591

Следующий этап — поиск мастера по обтяжке кожей.

17:686

Штатный подлокотник и механизм крепления оставлю нетронутым — на всякий случай.

17:838

Так как вчера меня застращали, что мой новый подлокотник будет хлипким и развалится, как только я на него чихну сегодня мною было принято брутальное решение.

17:1129

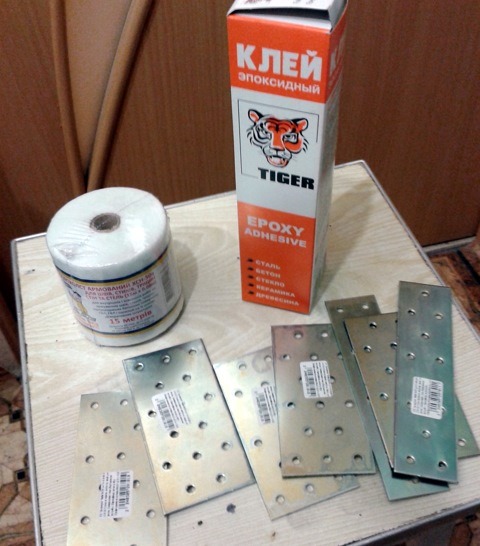

Купил две упаковки эпоксидного клея, металлические пластины, моток стеклоленты.

17:1280


18:1785

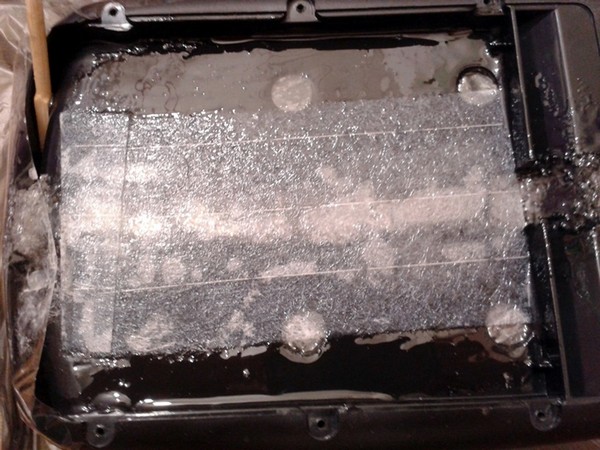

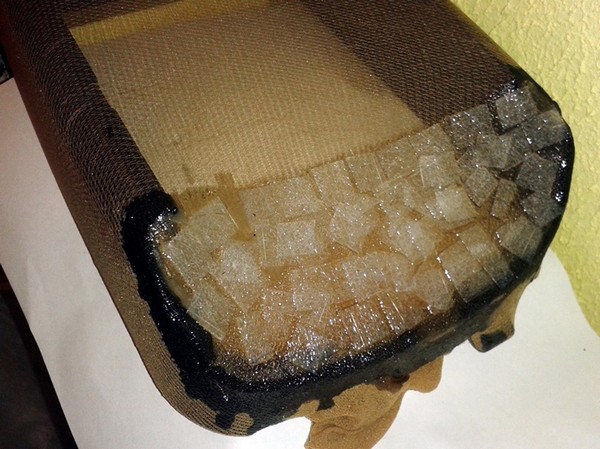

Развел клей в пластиковом стаканчике. Промазал клеем дно ящика. Уложил слой стеклоленты. Опять клей, опять слой ленты.

18:2004




19:504

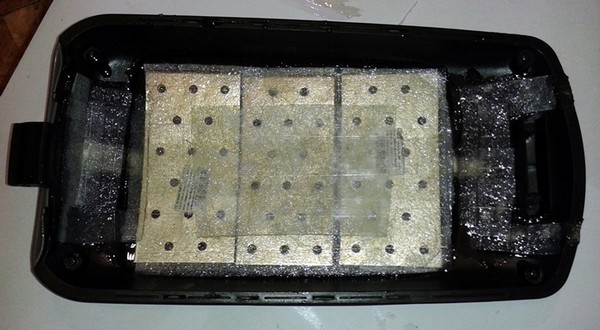

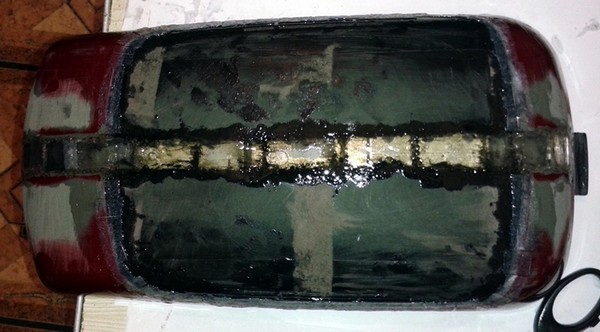

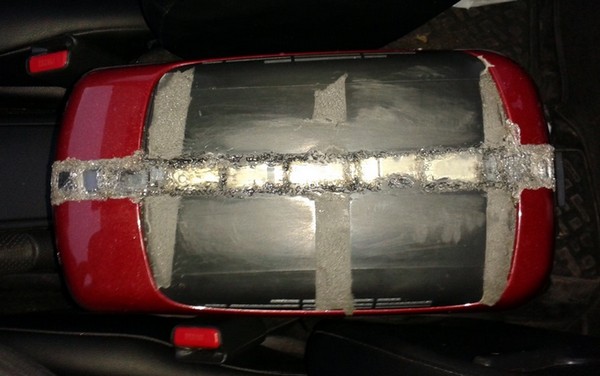

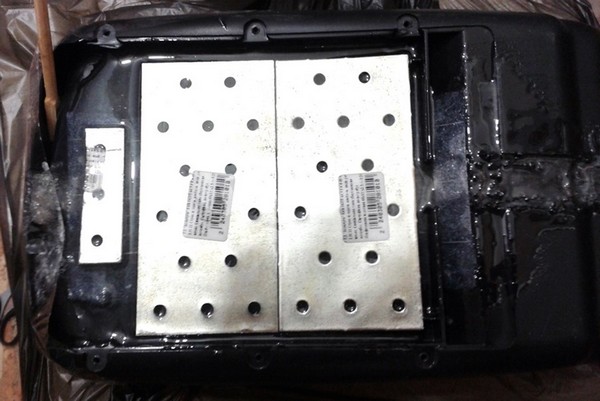

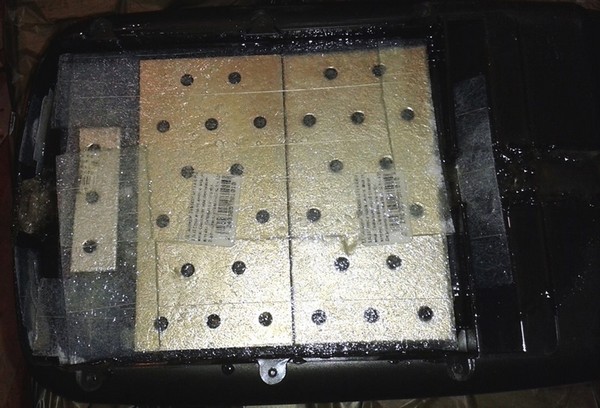

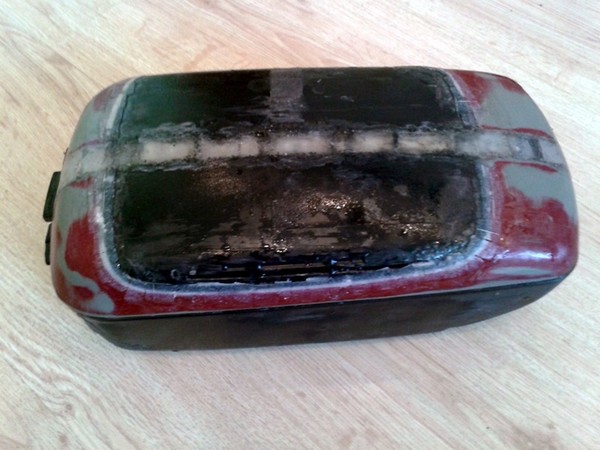

Залил слоем клея и уложил металлические пластины. Их тоже залил.

19:625


20:1130

Далее поверх положил еще слой стеклоленты. Залил клеем.

20:1235


21:1740

Ту же процедуру произвел с крышкой подлокотника. Также проклеил швы у петель ящика.

21:1896


22:2401



Ящик потяжелел, наверное, на полкило. Ну теперь он уже точно не сломается.

22:136

Завтра пройдусь клеем еще кое где (осталась упаковка клея), шкуркой по неровностям и займусь изготовлением механизма крепления нового подлокотника к тоннелю.

22:430

В общем высох эпоксидный клей, которым я вчера армировал подлокотник.
Подлокотник стал каменным. Держит клей отлично. Пошел я в гараж мастерить крепление для подлокотника.

22:749

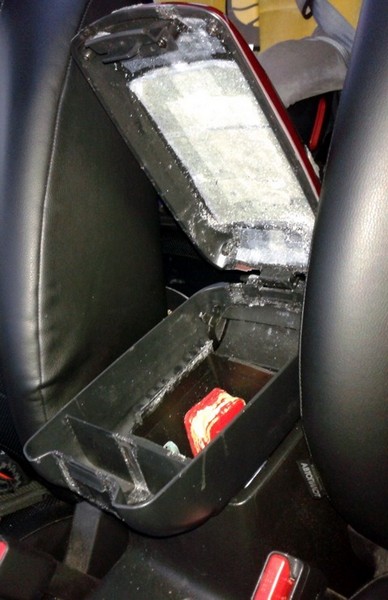

Примерил.

22:770


23:1275

Отлично вроде бы.

23:1310


24:1815

Начал мыслить о креплении. Крутил его и так, и сяк. Ну ничего толкового не выходит. Если мастерить петли (то сзади) около воздуховодов будут дыры и зазоры. А хотел сделать так, чтобы новый ящик поднимался, открывая под собой старый. Но к сожалению, у меня было два варианта — либо сделать красиво, либо чтобы было два ящика. Решил сделать красиво.

24:2443

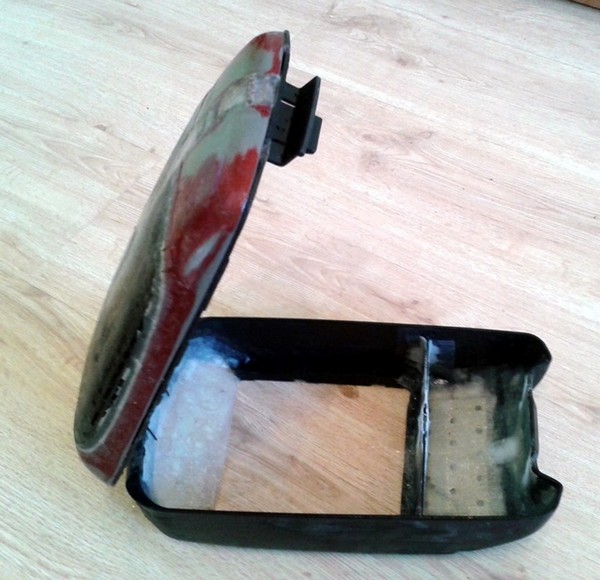

Вырезал дно у нового ящика.

24:52

Получится один, но очень глубокий ящик под подлокотником

24:160


25:665

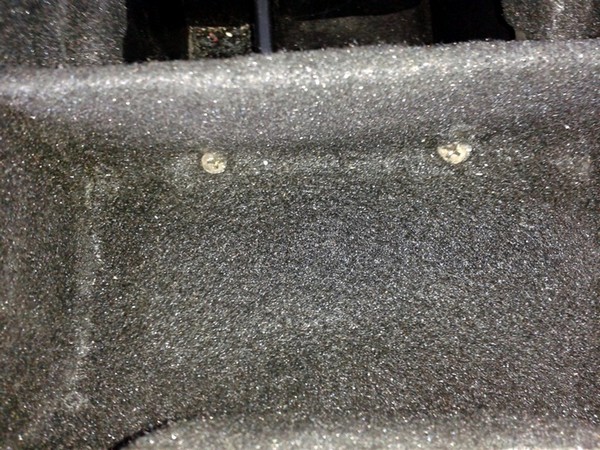

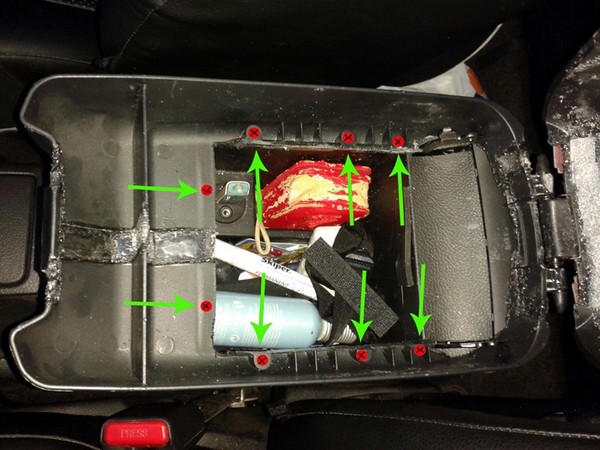

Крепить его буду на 8 саморезов к штатному ящику. Если, что открутил саморезы и поставил штатный подлокотник на место.

25:883


26:1388

Радует то, что подлокотник хоть получился крепкий и удобный по высоте. Наваливался на него сегодня всем весом — не сломался

26:1618

В течении дня успел найти мастеров по обтяжке кожей моего подлокотника.

26:1753


27:2258




28:504

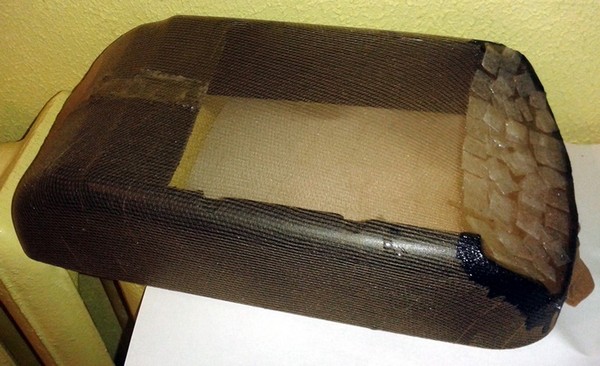

Смастерил из капронового носка, клея и стеклоленты заднюю стенку ящика.

28:639


29:1144

Как высохнет необходимо еще второй слой наложить.

29:1239


30:1744

Завтра еще разок промажу клеем, ошкурю и все — отдам на обтяжку.

30:1864

Сегодня отдал подлокотник на перетяжку. Обещали до конца недели сделать.

30:2001

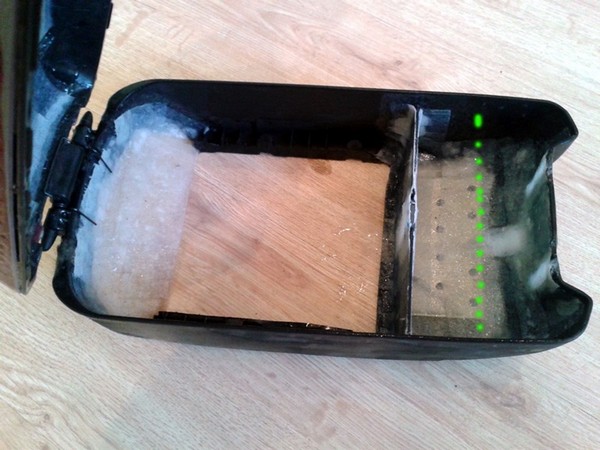

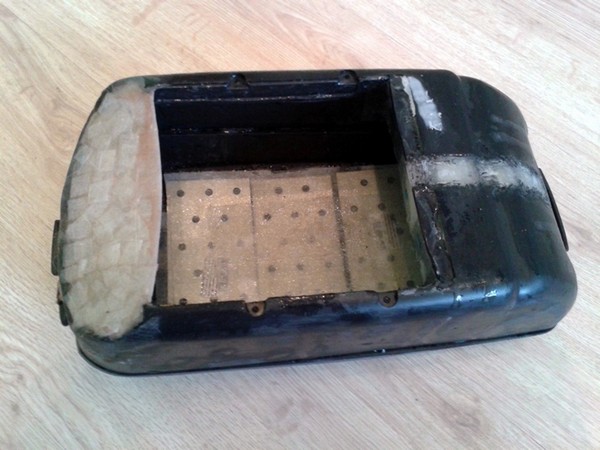

Перед тем как отдать его на перетяжку, переместил и проклеил ребро жесткости (старое место отмечено пунктиром). Появился дополнительный кармашек.

30:270


31:775

новое ребро жесткости

31:819

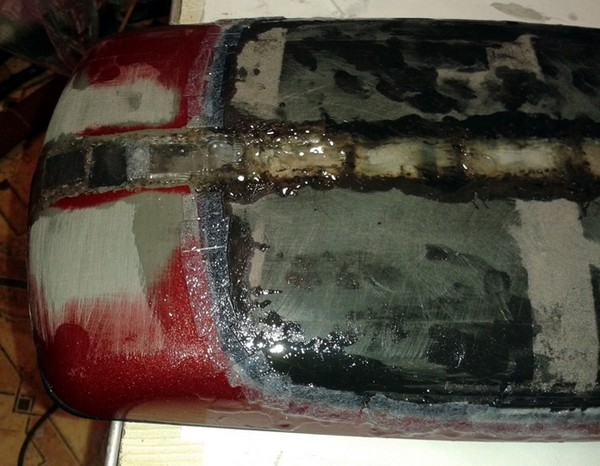

Подклеил слабые места

31:863


32:1368

Ошкурил косяки

32:1399


33:1904


34:2409



Ошкуренный и помытый

34:41

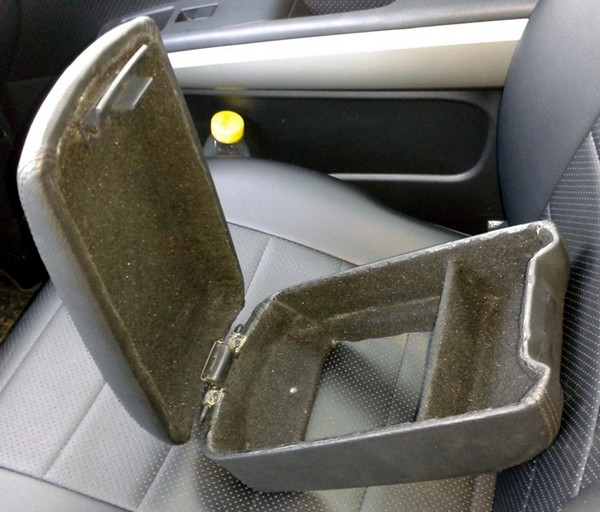

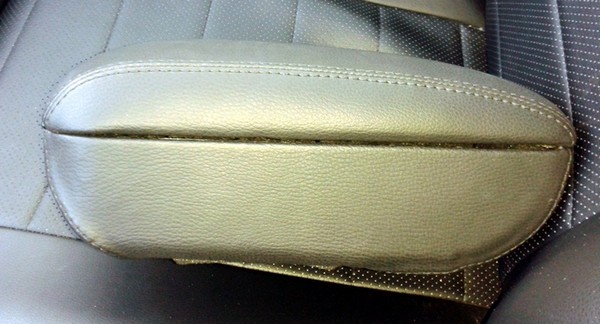

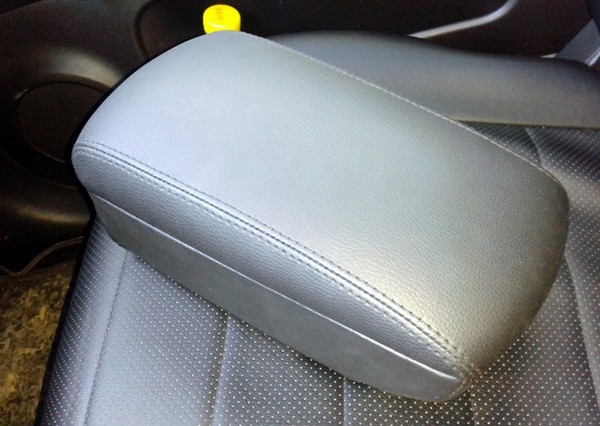

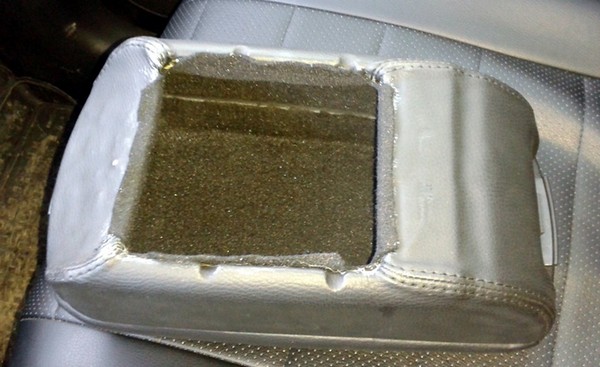

Забрал готовый подлокотник еще неделю назад — все не было времени его установить…

34:197


35:702


36:1207


37:1712


38:2217




39:504

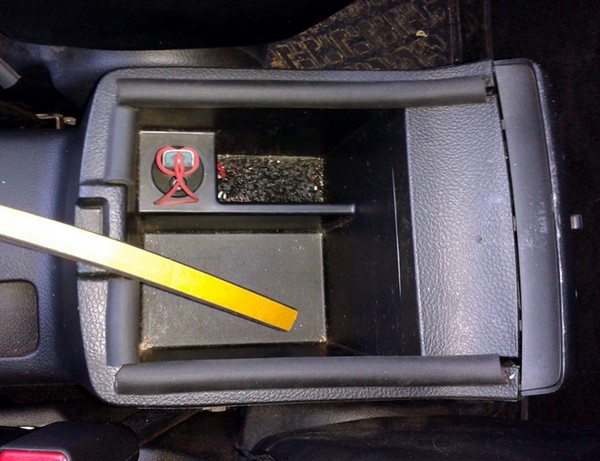

Купил на рынке самоклеящийся уплотнитель для дверей. Приклеил его по периметру для устранения скрипов.

39:697


40:1202

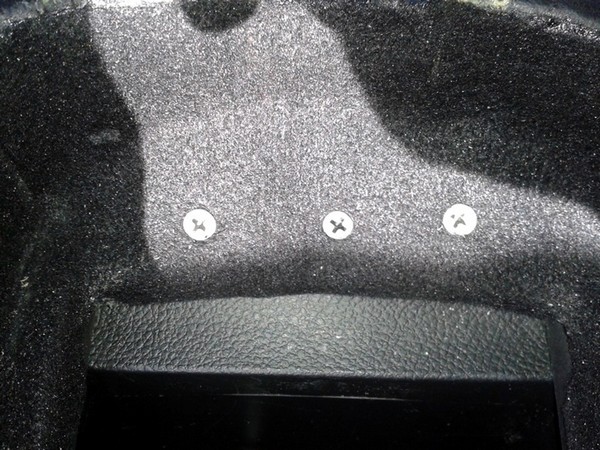

Прикрепил новый подлокотник пятью саморезами

40:1290


41:1795


42:2300




43:504

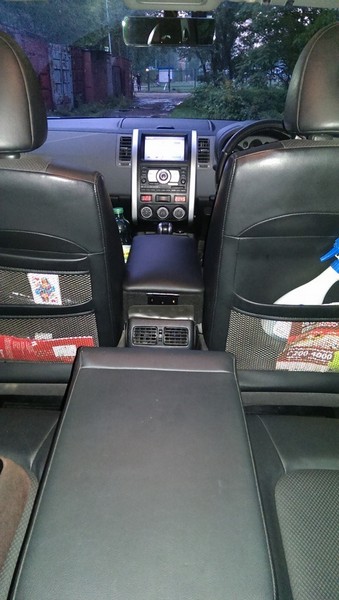

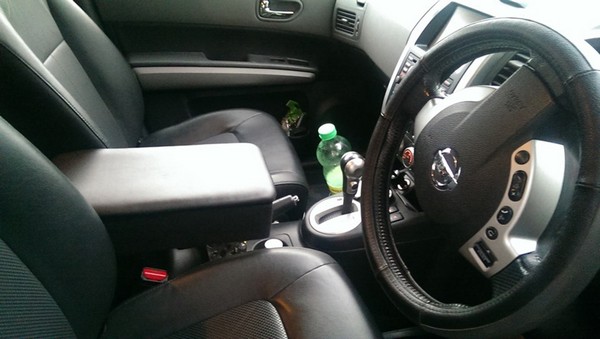

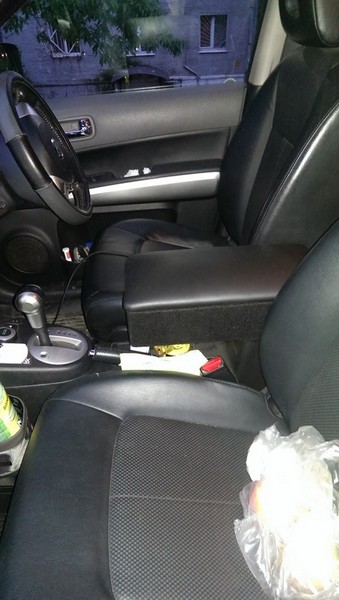

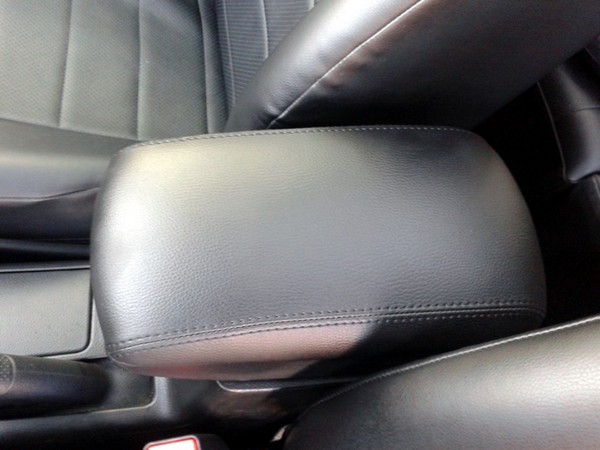

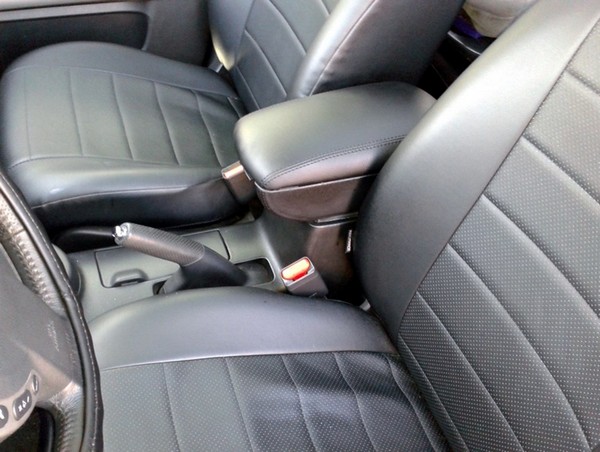

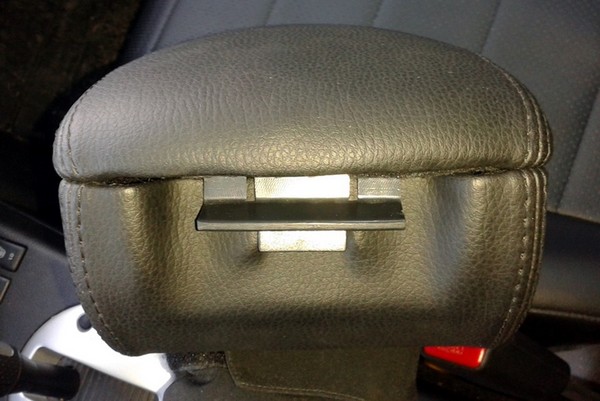

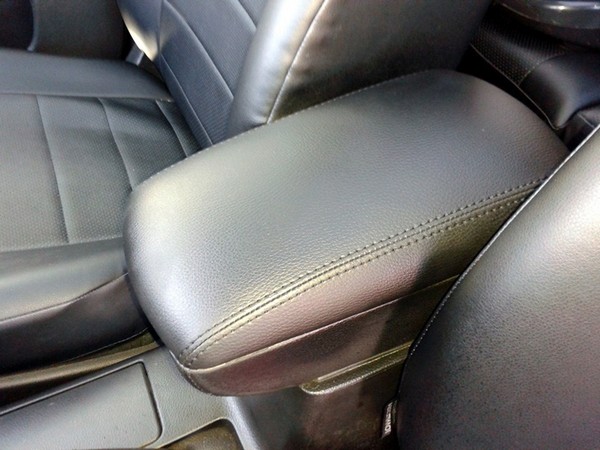

И вот готовый результат

43:551


44:1056


45:1561


46:2066

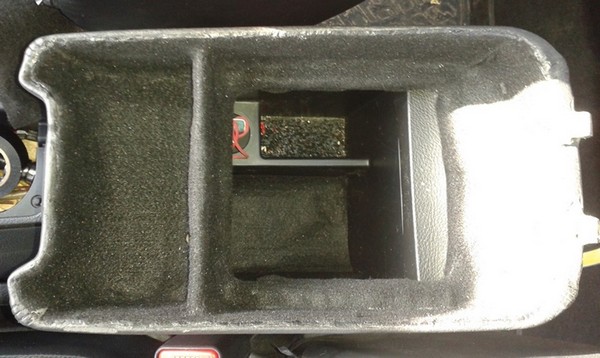

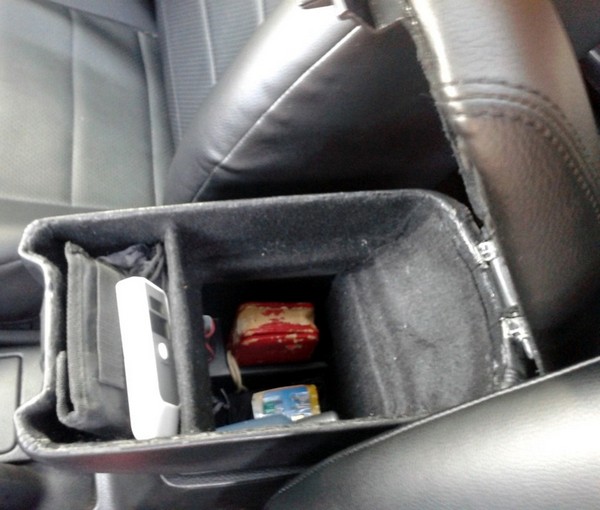

Подлокотник получился просто бездонным. В него помещается куча хлама

46:130


47:635


48:1140

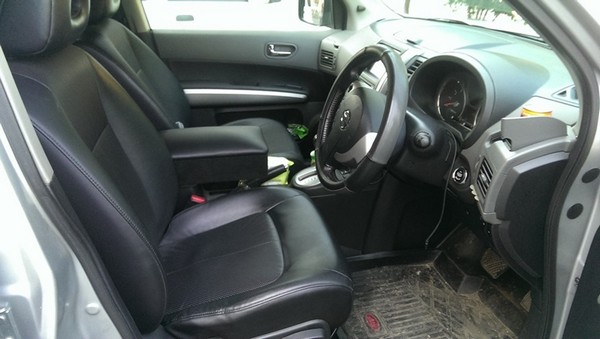

Я очень доволен. Теперь мне наконец-то стало удобно сидеть за рулем

48:1266

3. Изготовление подлокотника-бардачка для Nissan X-Trail своими руками

 Изготовление подлокотника-бардачка для Nissan X-Trail своими руками

49:1895

Первый подлокотник я переделал сразу после покупки Трейла.
После Крауна все подогнать для себя не могу, то низко, то ерзает и т.д. Вот и сейчас ерзает, пластик хлипкий, локтями толкаемся с пассажиром - тесноват, да и ключей много у меня, места маловато в нем. Решено переделать.

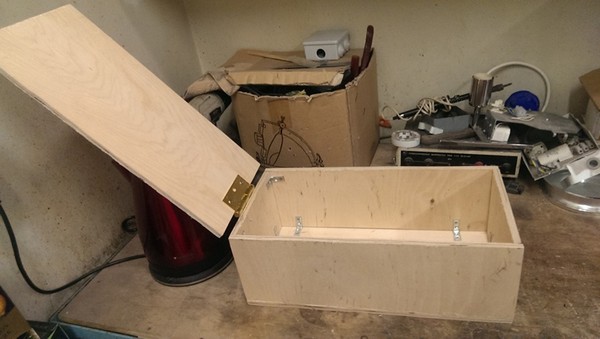

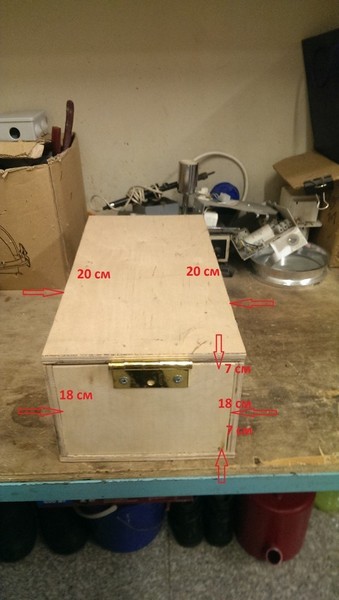

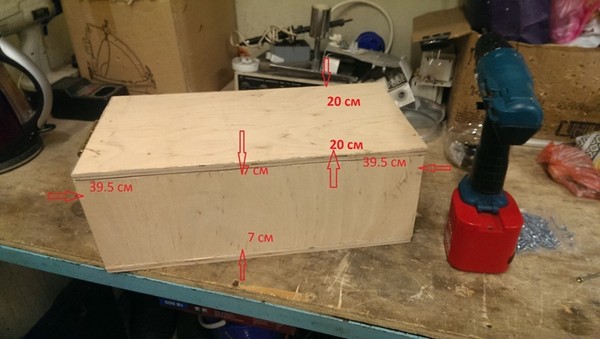

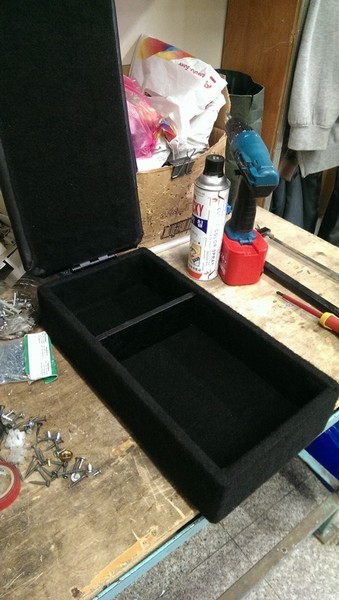

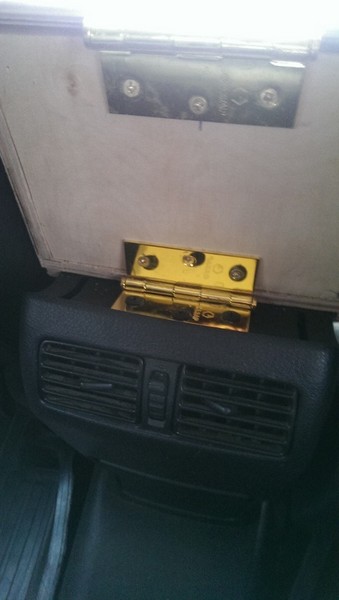

Все просто - покупается фанерка 10мм. 20см ширину, решил, чтоб не толкаться с соседом, 39.5 см длинна. Сначала с высотой переборщил, потом уменьшил на 7 см, шарнирчики для крепления пожестче, уголки для стяжки фанеры, подложка вместо поролона 10см.

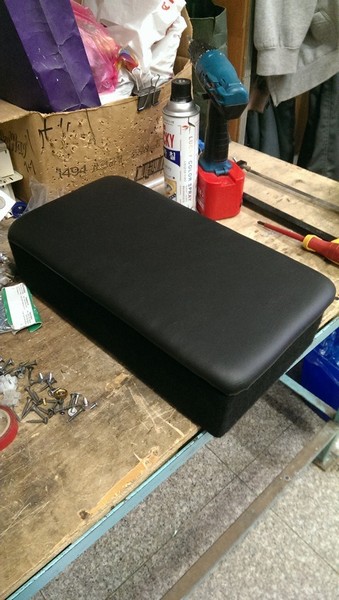

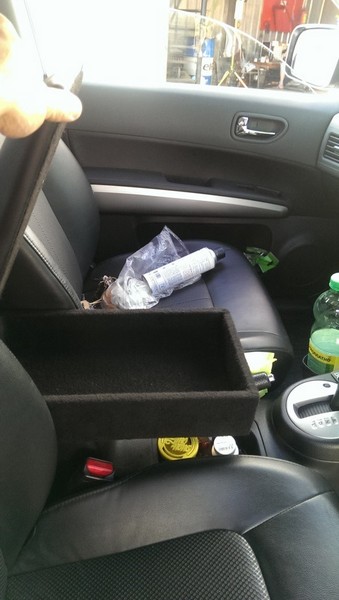

Благо поле посадки ровное после снятия родного бардачка, и направляющие сделал, чтобы не ерзал. Обтянул корпус черным карпетом, а крышку кожзам под кожу. Удобно, место много, не ерзает, сидит плотно. Углы закруглил и сточил на наждаке.
Японцы почему-то в Трейлах не сделали их как положено для удобства и комфорта. На Тианах видел, стоят хорошие. Надо примерить от них если что.
Верхушку переделал, подушкой не удобно, сделал ровно.

49:3622




50:504


51:1009


52:1514


53:2019




54:504


55:1009


56:1514


57:2019




58:504


59:1009


60:1514


61:2019




62:504
