Доработка и ремонт заднего стеклоочистителя в Nissan X-Trail

Содержание статьи:

0:37

1. Доработка рычага дворников в Nissan X-Trail

0:114

2. Ремонт заднего стеклоочистителя Nissan X-Trail

0:203

1. Доработка рычага дворников в Nissan X-Trail

Доработка рычага дворников в Nissan X-Trail

1:787

Когда купил трейла, ехал в дождь, и не понимал, почему нет однократного срабатывания дворников при поднятии рычага вверх. Почитав форумы решил доработать этот недостаток, хотя опять вопрос: ведь там все есть для этого, почему на заводе доливают лишний кусочек пластмассы.

1:1286

Задача: доработать рычаг стеклоочистителей Nissan X-Trail до однократного срабатывания.

1:1443

Итак, необходимо иметь шестигранник, пару плоских отверток (одна из них как на фото 8) и кусачки (бокорезы).

1:1639

Ход работ по доработке стеклоочистителей Nissan X-Trail

1:1736

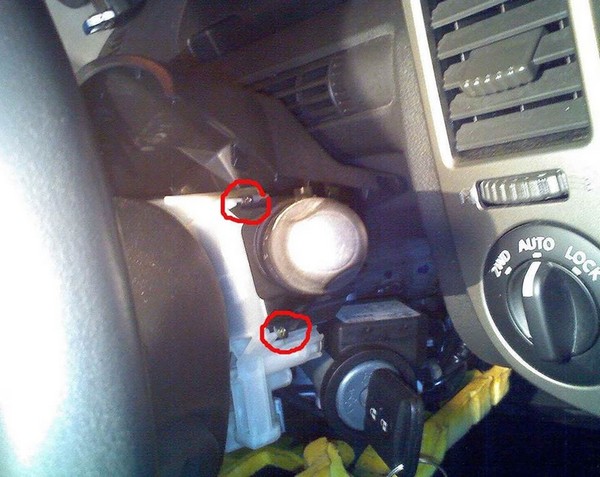

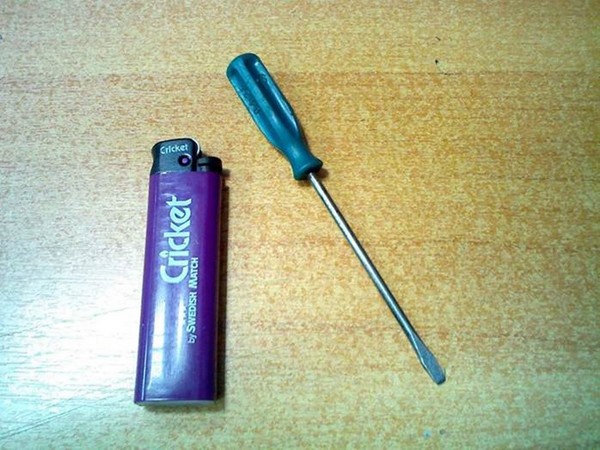

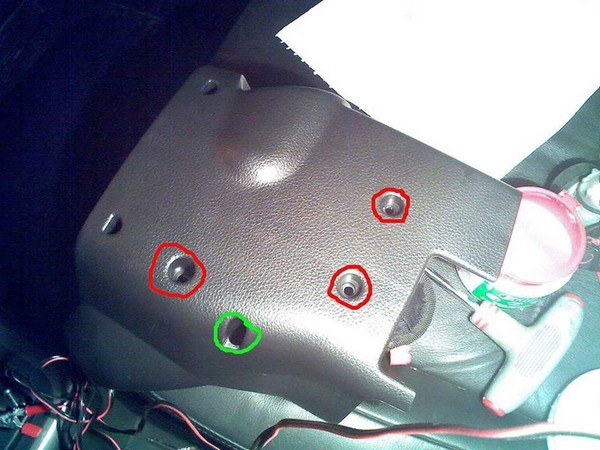

Снимаем подрулевой кожух (фото 1), красным цветом выделены места откуда выкручивать саморезы, а зеленым — тоже саморез, но на глубине сантиметров 5 и обычной насадкой туда не подлезть, поэтому я использовал отвертку (фото 8).
Откручиваем два самореза (фото 2)и вытягиваем в сторону пассажира этот переключатель.

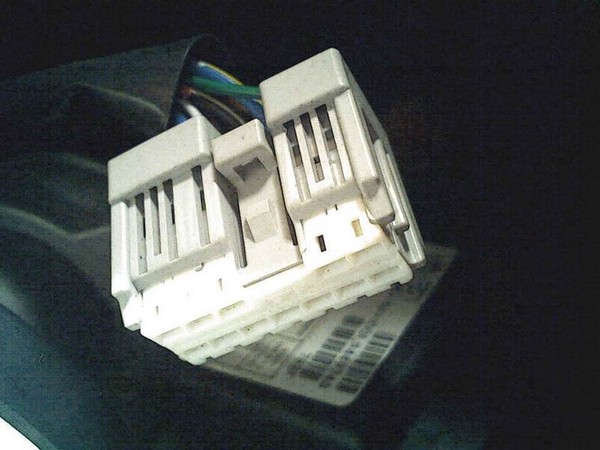

Снимаем клемму (фото 3, 4).

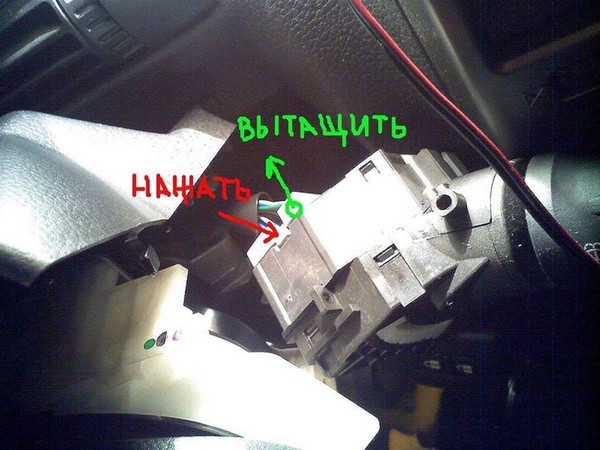

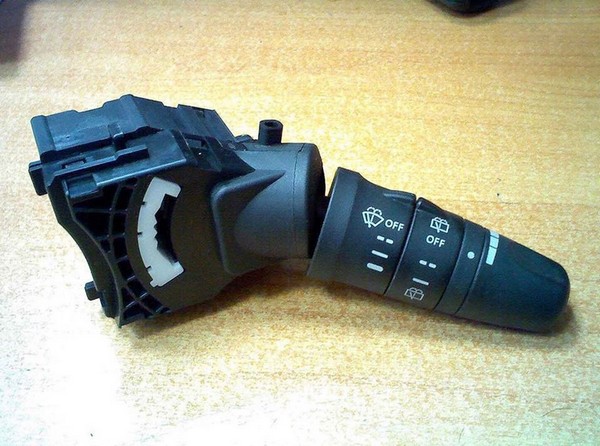

Дальше самое сложное, нужно разобрать эту штуку (фото 5). Тут мне и понадобилась и вторая отвертка и паста от ручки… и др.подручные материалы, но можно и без них.

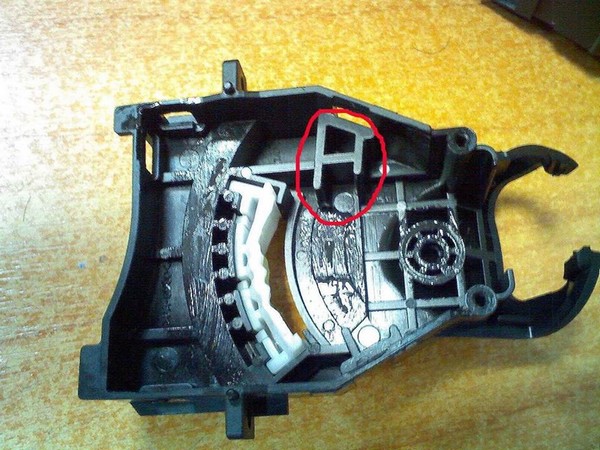

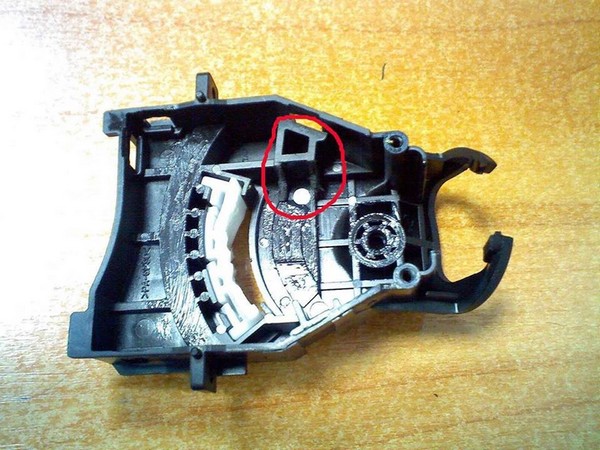

На фото 6 и 7 видно, что нужно удалить.
Собираем в обратной последовательности.
Теперь после поднятии рычага вверх он вернется в исходное положение, а щетки стеклоочистителя сделают полное движение.

1:3007



Затраченное время — 20 минут. Возможно продление этого времени, за счет разборки рычага, с защелками явно придется повозиться.

1:233


2:738


3:1243


4:1748


5:2253




6:504


7:1009


8:1514

Результат: доработка стеклоочистителей Nissan X-Trail выполнена.

8:1628

2. Ремонт заднего стеклоочистителя Nissan X-Trail

8:1712

Хочу рассказать вам, как отремонтировал дворник заднего стекла.

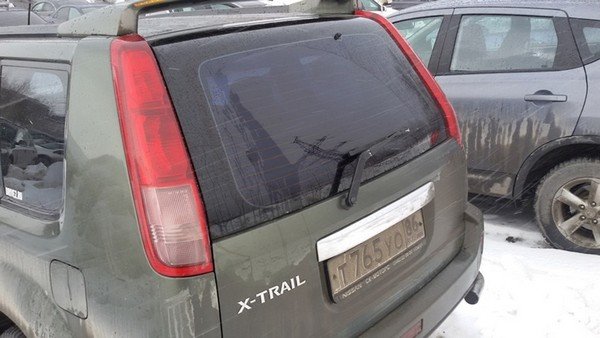

В январе помыл машину и после этого перестал работать задний дворник. Ну естественно первая мысль была, что попала вода и моторчик замёрз. Потом несколько раз машина стояла на СТО в тёплом боксе. Думал, оттаял. Но не тут-то было. Дворник доходил до середины и останавливался. Приходилось помогать ему рукой, чтоб вернулся обратно на своё место. Потом и вовсе перестал работать. Мужики на работе начали выдвигать свои версии, мол контакты окислились или с моторчиком что-то. В любом случае надо разобрать и посмотреть. Долго не доходили руки, чтоб снять его, но как началась слякоть, сразу нашлось время. Не могу ездить с грязным стеклом, мне надо, чтоб было видно (привычка). На работе в обед вышел на стоянку и давай ломать. (Смотреть фото №1).

8:3178



Ремонт заднего стеклоочистителя Nissan X-Trail

9:504

Фото №1

9:521

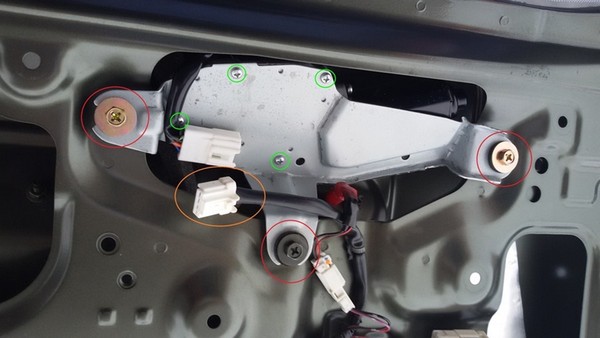

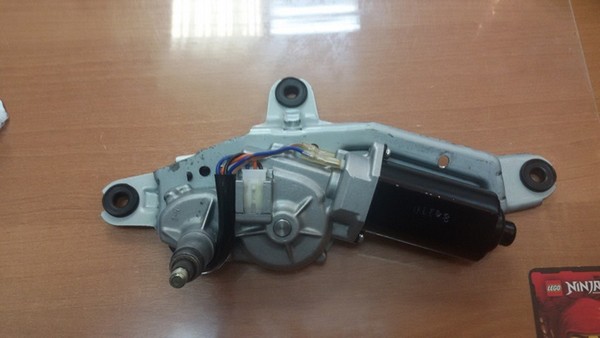

1. Откручиваем сам дворник. 2. Снимаем обшивку задней двери. 3. Отсоединяем разъем, который обведён оранжевым. 4. Откручиваем три болта обведённые красным. Снимаем весь механизм с двери. В руках у нас такая вот штука (фото №2 сам механизм).

9:952


10:1457

Фото №2

10:1474

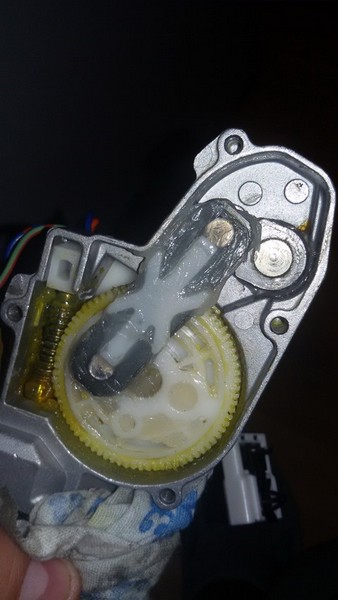

Откручиваем весь механизм от стальной пластины. На фото №1 зелёным обведены четыре болтика, которые надо открутить. На фото №3 показан результат. Сам моторчик не надо откручивать от алюминиевой болванки.

10:1851


11:2356



Фото №3

11:16

Начали определять, что именно не работает. Подали питание на мотор. Он начинает, вернее, пытается провернуть белую звездочку. Всё безрезультатно. Решили откинуть все, чтоб убедиться в работоспособности мотора. На фото №4 показано, что нужно откинуть.

11:476


12:981

Фото №4

12:998

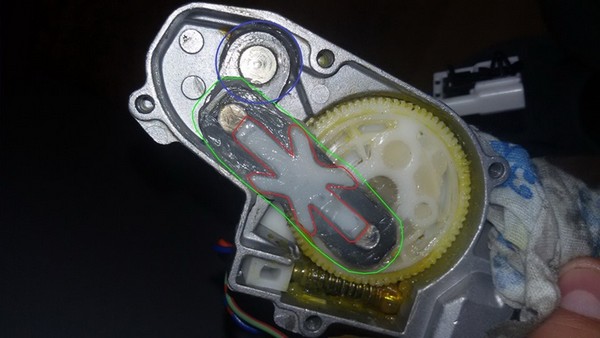

Красным обведена пластмасса, её снимаем первой. Поддеваем отвёрточкой аккуратно. Потом отвёрткой помощней, поддеваем привод вала с двух сторон обведённый зелёным. Всё снимается легко, он просто вставлен в свои отверстия. После всех процедур подаём питание на мотор. И, о чудо! Мотор работает и крутит звездочку.
Как выяснилось вся проблема в вале (фото №4 обведён синим). Его заклинило. Если честно подумали, что подшипник заклинило. Решили разобрать и смазать. Фото №5.

12:1857


13:2362



Фото №5

13:16

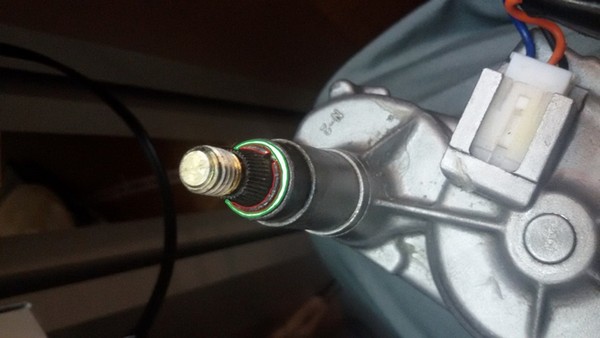

Разборка: 1. Снимаем стопорное кольцо (обведено красным). 2. Снимаем шайбу (обведено зелёным). 3. Под шайбой находится резиновое уплотнительное кольцо. Снимаем аккуратно, чтоб не порвать. 4. На шток накручиваем гайку, чтоб не повредить резьбу. И начинаем выбивать вал. После того как выбили вал у нас получается вот такая вот картина. Фото №6.

13:633


14:1138

Фото №6

14:1155

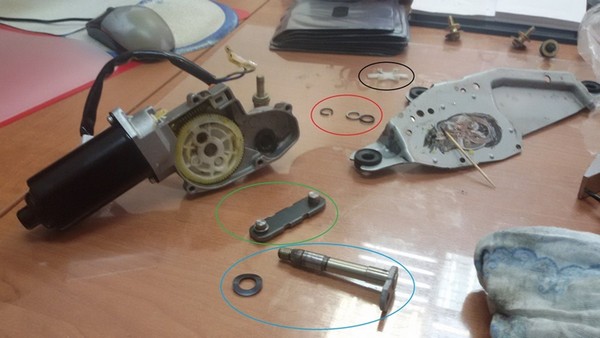

В черном кружке находится пластмасса, которую мы сняли с привода вала. В зелёном кружке привод вала. В синем, сам вал. Ну а в красном кружке, стопорное кольцо, шайба и уплотнительное резиновое кольцо. Как в итоге оказалось, никаких подшипников там нет. Механизм довольно прост - обычная втулка и вал. Из-за воздействия влаги вал покрылся коррозией и заклинил во втулке. После обработки вала и втулки мелкой наждачной бумагой, смазываем всё солидолом и собираем в обратном порядке. Солидола не жалеем. Если кому надо, вот номер моторчика 287108H300. Слава богу, мне не понадобился.

14:2200




15:504

Фото №7

15:521


16:1026

Фото №8

16:1043

https://www.drive2.ru/l/6100997/

16:1079

https://www.drive2.ru/l/288230376151870534/#post

16:1131
