Доработка термостата на Лада Гранта

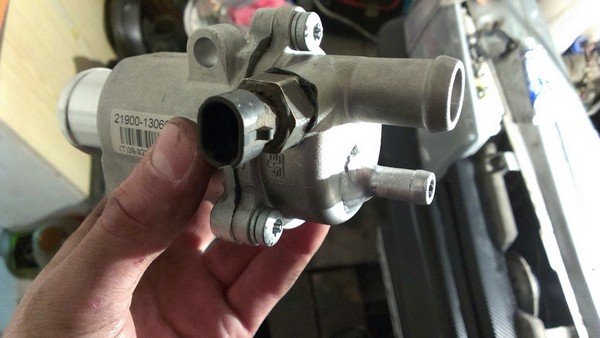

добработка термостата на Лада Гранта

Модернизация СО.

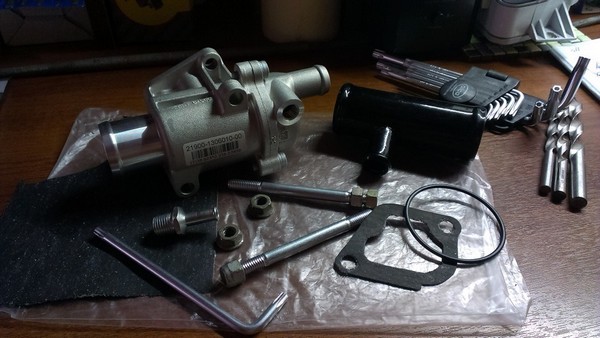

clip_image001

Детали для доработки термостата Лады Гранта

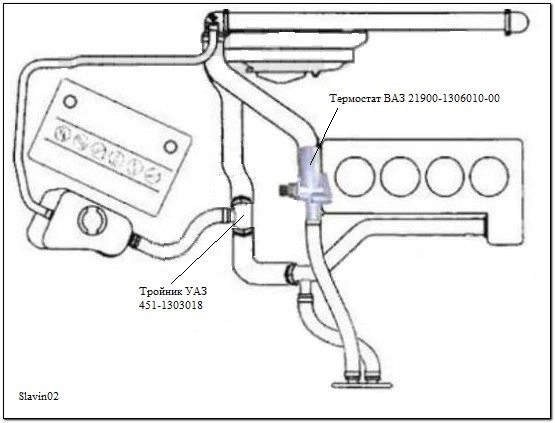

clip_image002

Схема для установки

На термостат будет врезан штуцер, чтобы сделать подачу на обогрев дроссельного узла

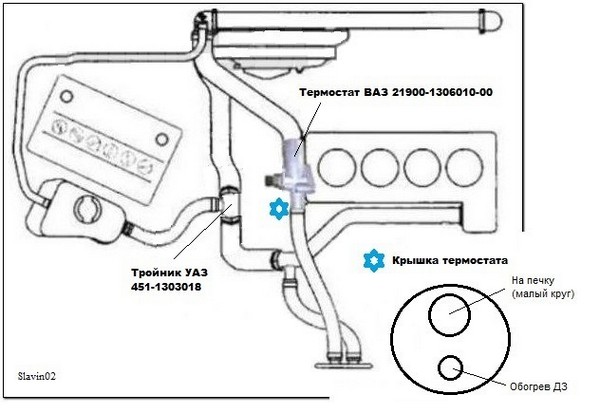

clip_image003

Слегка доработанная схема

Следующая и, пожалуй, самая основная доработка, это установка другого термоэлемента от термостата WAHLER 3091.92D (92С). Приступаем к внедрению термоэлемента от термостата WAHLER 3091.92D (92С) в термостат ВАЗ 2190.

clip_image004

От данного термостата нам понадобится лишь сам термоэлемент и пружина.
Разрезаем термостат по схеме, указанной на рисунке ниже, и извлекаем нужные нам элементы, далее внедряем их в термостат от Гранты!

clip_image005

Стрелками указаны места где нужно распилить термостат.

clip_image006

Термоэлемент и пружина нам нужны, корпус в мусорку.

clip_image007

Устанавливаем новые элементы в термос ВАЗ 2190

clip_image008

Детали от WAHLER 3091.92D заняли свое место

Следующая доработка будет по внедрению в крышку термостата дополнительного штуцера, который будет осуществлять подачу ОХ на обогрев дроссельного узла. Сильно тут говорить не о чем, был куплен штуцер, просверлено отверстие в крышке и нарезана резьба. Далее устанавливаем штуцер через медную шайбу. Все тщательно промазав герметиком

clip_image009

Доп.штуцер на обогрев ДЗ

Для установки термоса нам понадобится:
-тройник УАЗ 451-1303018
-шипильки М8х85мм -2шт
-хомуты
-герметик
-патрубки (валялись в гараже)

И так начинаем все с демонтажа старого термоса и заменой шпилек крепления.
Потом ставим тройник от УАЗа на большой круг и соединяем с расширительным бочком
С тройником скажу сразу придется помучаться… Т.к. патрубки диаметром 32мм, а тройник 38мм, ну ничего немного усилий и патрубки налазят

обогрев салона Лада гранта

Шпильки и тройник на месте

Далее очередь за самим термостатом.

clip_image011

Никакой резьбы, только аргон

clip_image012

Подрезанный патрубок от печки хорошо подошел на расширительный бачек

clip_image013

Заменил заодно и шланги на Дроссель

После того как все собрал, завел мотор и меньше чем за 5 минут, температура на приборке поднялась до 50 град.
Во время движения, на третьей скорости моторчика печки, из нее дует горячий воздух, раньше такого не было.
