Замена втулок тяги КПП (кулисы) Nissan Almera N16



0:7

Износились втулки тяги КПП. Замена необходима, т.к. включение передач все хуже и хуже. Все втулки, которые отображает каталог экзиста, я уже получил.

0:280

Места установок втулок:

0:327

Замена втулок тяги КПП (кулисы) Nissan Almera N16

1:832

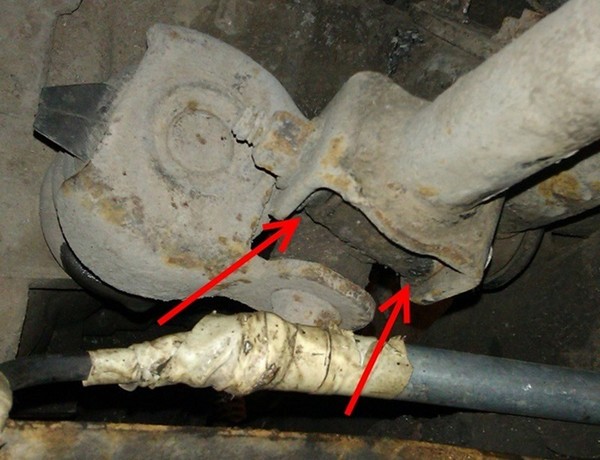

Под рычагом КПП

1:864


2:1371

Возле коробки передач

2:1415

Сами варианты замены:

2:1458


3:1963

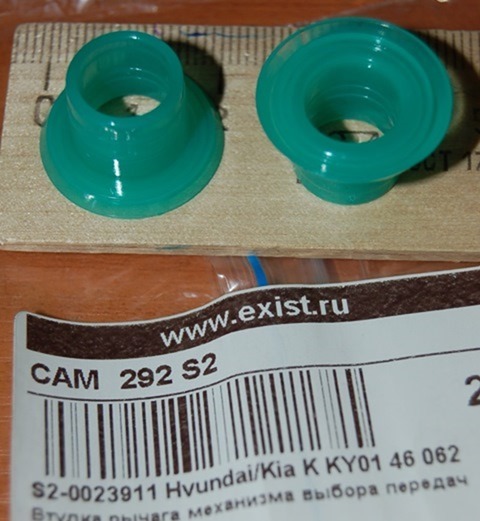

От КИА. K KY01 46 062 — 38,00 руб. за пару. Внутренний диаметр 10мм, наружный — 13,2мм, длина посадочная 9,8мм

3:2141




4:506

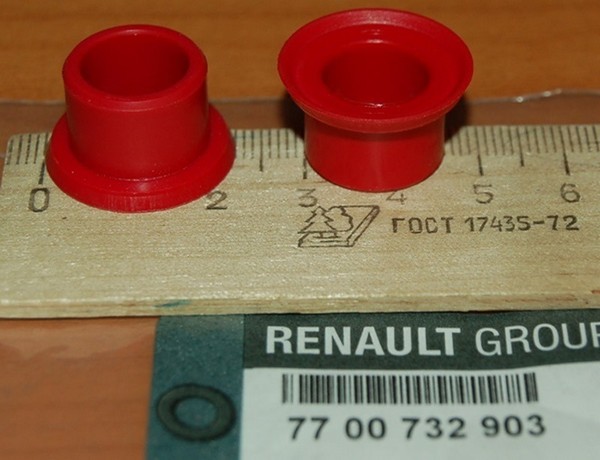

От РЕНО. 7700 732 903 — 74,68 руб. за пару. Внутренний диаметр 12,2мм, наружный — 16мм, длина посадочная 10,3мм

4:686


5:1191

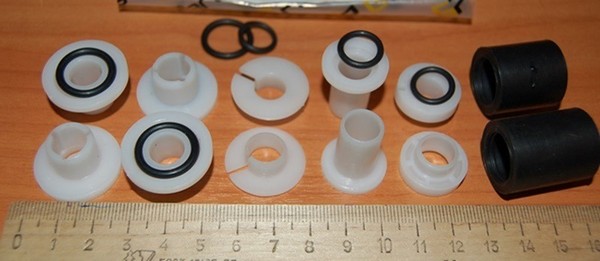

От ВОЛВО. VO30871722SET — 561,21 руб комплект (КИТ). Внутренний диаметр у всех 10мм, наружный: по трем позициям 12,4мм; по одной позиции 13,8мм, длина посадочная от 5мм до 18,8

5:1479

Размеры основных втулок без резинок. Наружный диаметр "D", внутренний диаметр "d", длина посадочная "L".
D 13.8мм d 10мм L 10мм
D 12.4мм d 10мм L 6мм
D 12.4мм d 10мм L 18.8мм
D 12.3мм d 10.1мм L 5мм

5:1787

Надеюсь, что подойдут вольвовские. Там и пластик добротный и колечки в комплекте и проточки для смазки есть.

5:1988

Будет дополнение.

5:2024



По результатам замены отпишусь.

5:61

Сегодня снял весь узел кулисы КПП. Ни вольвовские, ни от Рено и Киа втулки не подходят - они меньше по размерам.

5:265


6:770

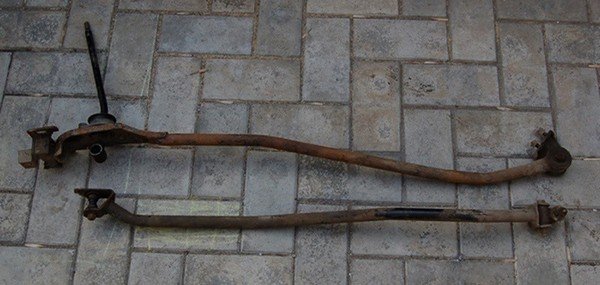

Узел кулисы КПП

6:802

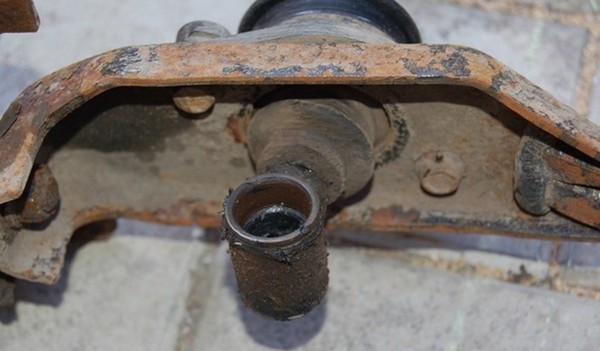

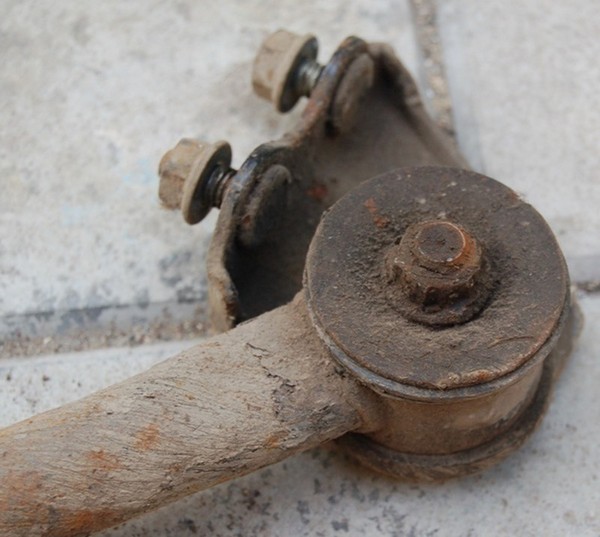

Сами втулки. Сочленение с рычагом салона КПП

6:887


7:1392

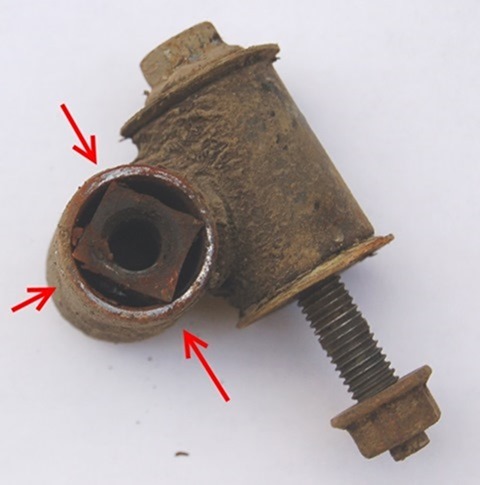

Рычаг салона КПП. Диаметр внутренний 18мм, ширина 31мм, отверстие под болт диаметром 8,5мм.

7:1555


8:2060

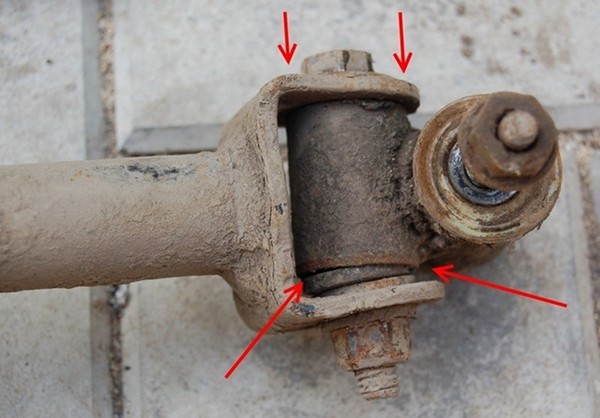

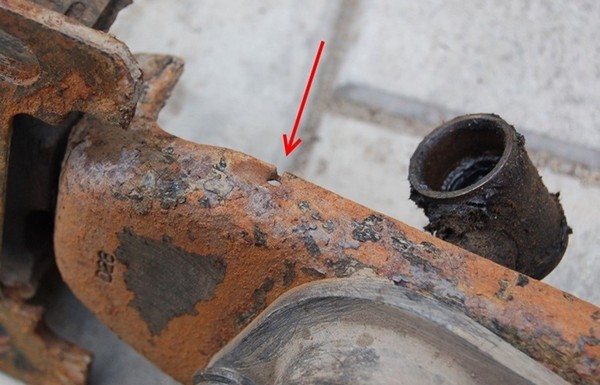

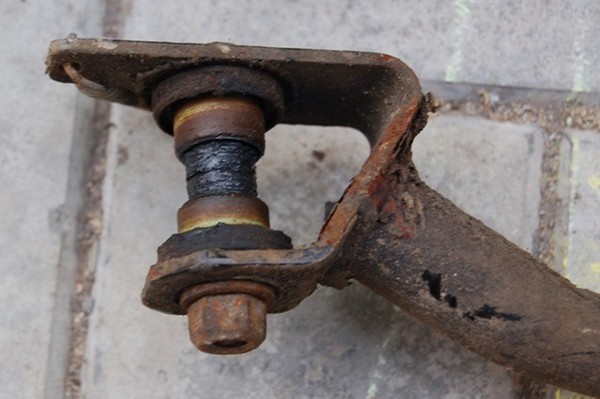

А это результат ремонта кулисы у официалов года 3 назад. Проушины ужаты… и деформация втулки…

8:175


9:680

как видим в сервисе не парились. сп**дили втулки, забили вместо них кусок резины и напихали металлических шайб (видимость втулки). А я-то думал, ИЗНОС, а их там просто НЕТ! Размеры теже, что и у рычага КПП салона: диаметр внутренний 18мм, ширина 31мм, отверстие под болт диаметром 8,5мм.

9:1190


10:1695

Пластиковая втулка рычага салона КПП — износ. Кат. № 34112-2F000

10:1807


11:2312



меняется элементарно — необходимо открутить два болта на 10 (снизу). Если есть необходимость замены только этой втулки, то снимать всю кулису не надо.

11:275


12:782

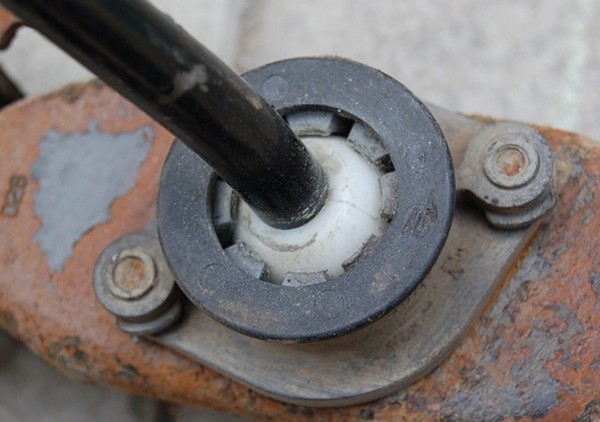

Пыльник рычага КПП салона (вид снизу) — износ, потрескалась резина. Кат.№ 34122-BN300

12:931

Втулка, которая не изнашивается. За 9 лет эксплуатации без износа и деформации. Кат.№ 34557-50J00

12:1101


13:1608


14:2113

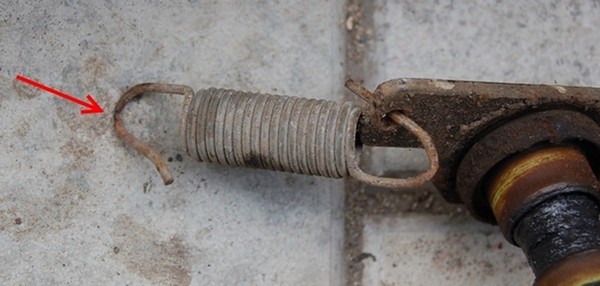

Вот что произошло с пружиной и ее соединением на кулисе за 9 лет эксплуатации. Еще немного и пружина слетит.

14:198


15:703


16:1210

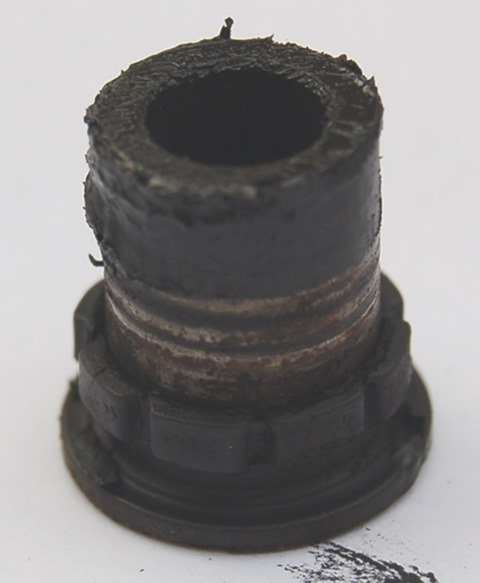

Сами втулки из-за которых и создана запись в бортжурнале.

16:1318


17:1825

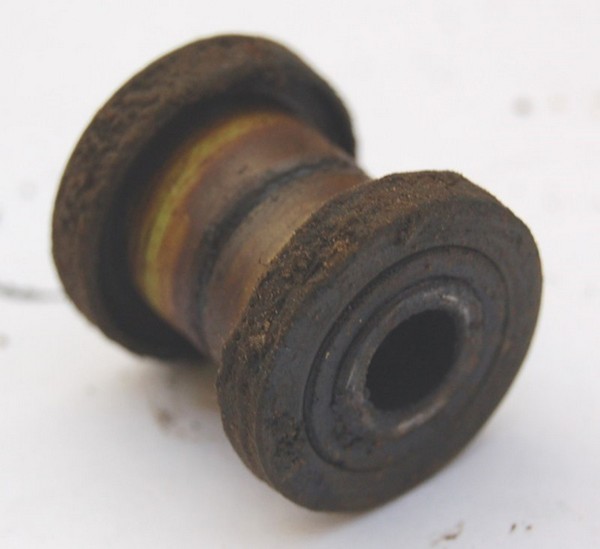

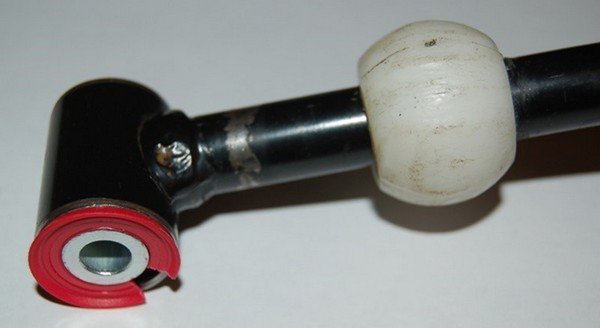

в сборе две втулки

17:1862


18:2367

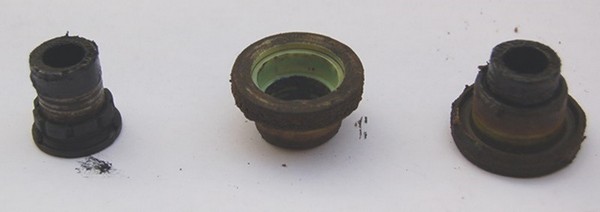

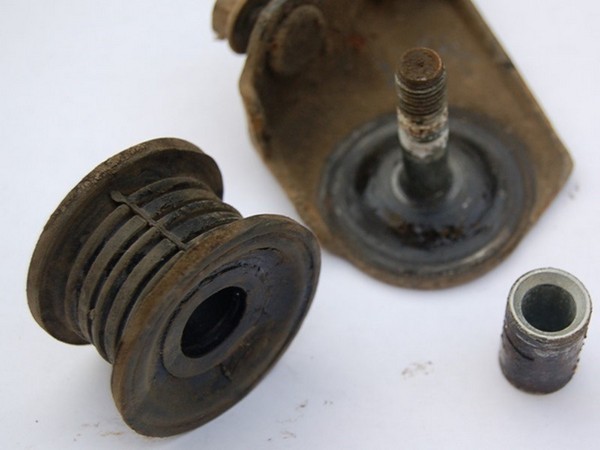

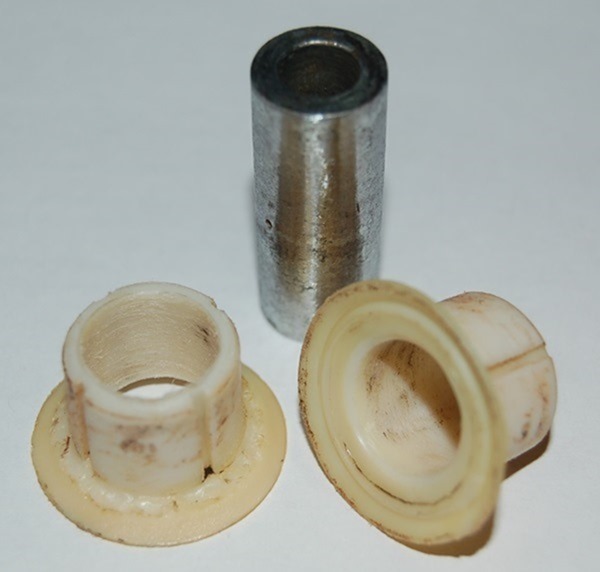

первые две слева это составляющие втулки. справа — втулка

18:109


19:614

как видно конструкция не простая…

19:681

Предварительный итог:
за 9 лет эксплуатации износились: пыльник и пластиковая втулка рычага КПП салона;
у официалов не все так хорошо… как портачили так и портачат;
те втулки которые стояли (родные) на своих местах в принципе в порядке — еще походят;
подобрать (или изготовить) втулки можно зная посадочные размеры, но посмотрев конструкцию втулок я думаю стоит все-таки брать оригинал — надежнее будет.

19:1425

Если кому интересны размеры втулок — пишите.

19:1511

Собирать и ставить узел планирую не раньше чем через 3 дня — заказал пыльник и втулку кат.№ 34139-4F100. Тогда и будет ясно что изменится в характере переключении КПП.

19:1809

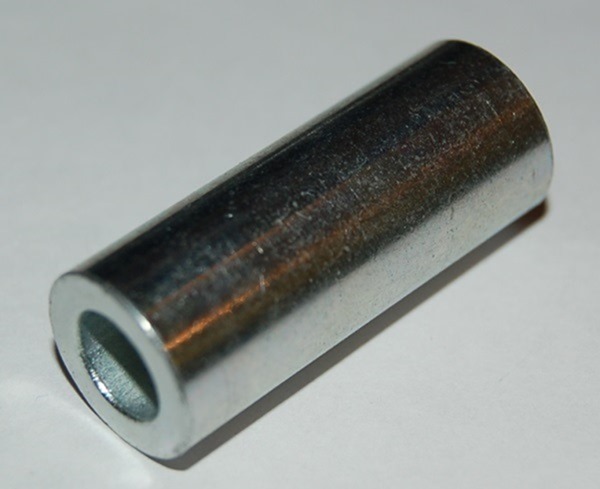

Получил втулку 34139-4F100. И вот что это за деталь:

19:1896


20:2401



Делать нечего. Надо что-то решать.

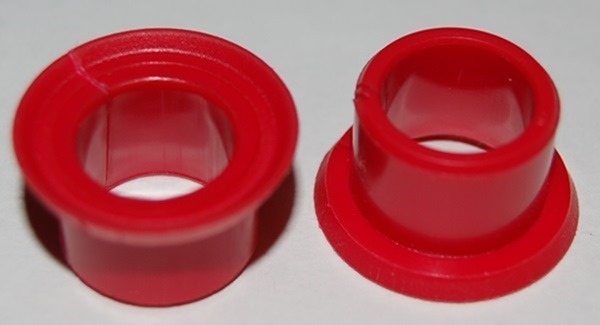

Перебрав разные варианты с отечественными втулками (резинками и т.д.) вернулся снова к втулкам от РЕНО 7700 732 903 по цене 40руб/шт.

20:294


21:799

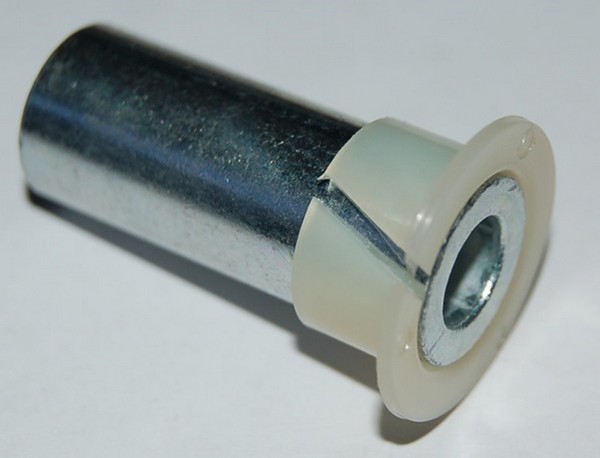

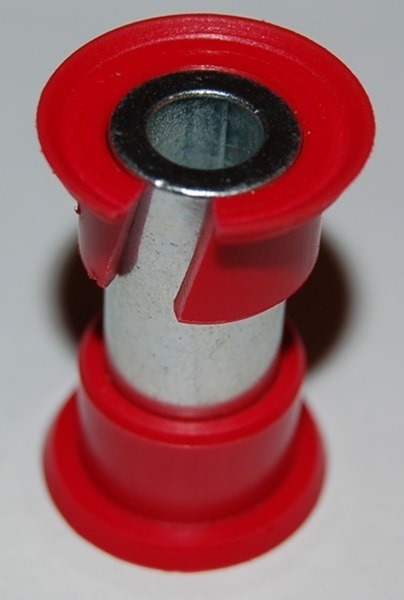

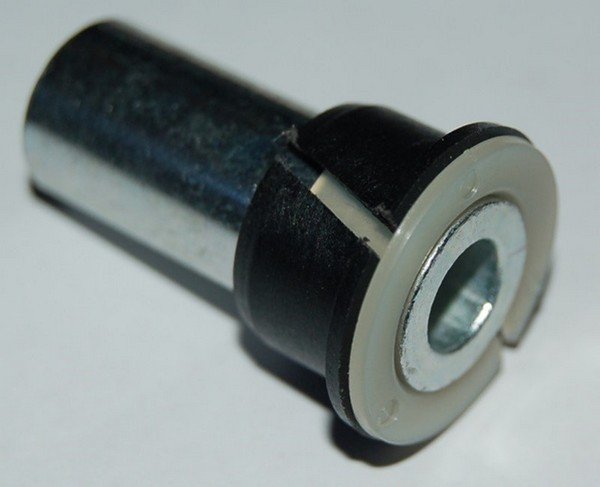

Сделал разрез, одел на втулку 34139-4F100 вставил в обойму рычага и … встала как литая!

21:951


22:1456


23:1961

Разрез не пугает. Набью смазки и поставлю прокладку из пористой резины. Тыс. на 50, думаю, хватит, а там что-то придумаю.

23:2178

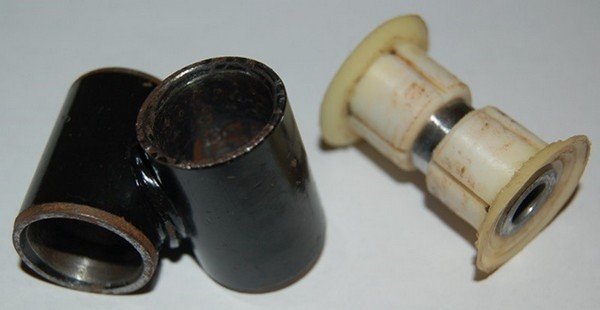

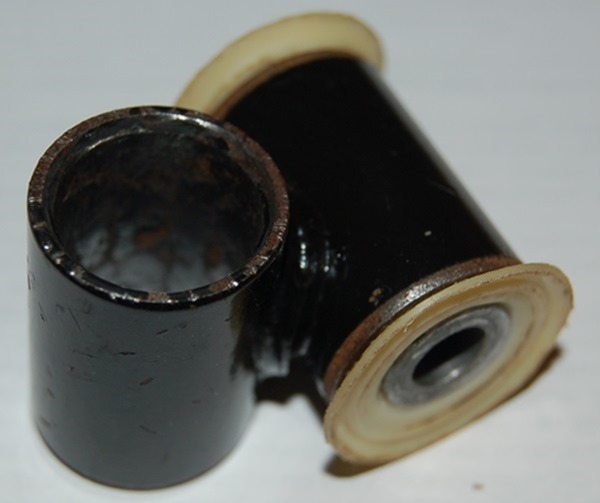

Это то что стояло.

23:35


24:540


25:1045


26:1550

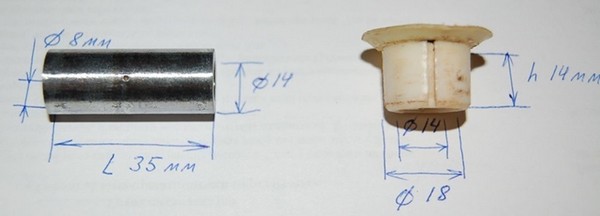

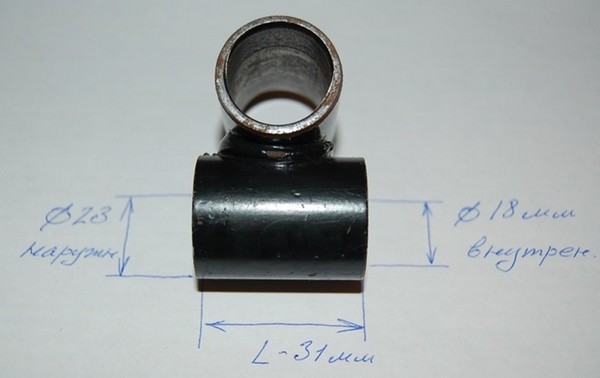

Даю размеры для тех кто решит подобрать варианты замены или попробует сам изготовить втулки. В принципе ничего сложного. Любому токарю на 15 мин работы.

26:1830


27:2337



Размеры одинаковые для всех обойм рычагов, и рычага КПП, и кулисы.

27:122


28:629

Подведу итог.

28:657

После переборки тяг кулисы КПП, смазки соединений и замены ВСЕХ втулок, которые отображаются в каталоге экзиста (кроме основных втулок из-за которых и создана запись) могу сказать, что переключение передач стало гораздо лучше. Рычаг КПП не болтается, переключения передач мягкие и в то же время четкие.
Единственная проблема осталась, это то что включение 3-й передачи иногда приходится ловить, но это уже дело в коробке. За то время эксплуатации, когда вместо втулки стоял кусок резины (первая часть этой темы) видимо произошли изменения (разрушения) в механизме выбора передач КПП. Для меня не критично. При спокойной езде можно не обращать на это внимание, но ремонт КПП все-же буду планировать.

28:1930

В принципе со втулками я разобрался — уже заменил и на всякий случай заказал у токаря в запас.
На днях зашел в магазин запчастей для ВАЗов и нашел вот такой вариант для срочного ремонта тем, кто не желает (или не может) ждать и кого устраивает низкая цена.

28:2397



Смотрим:

28:18

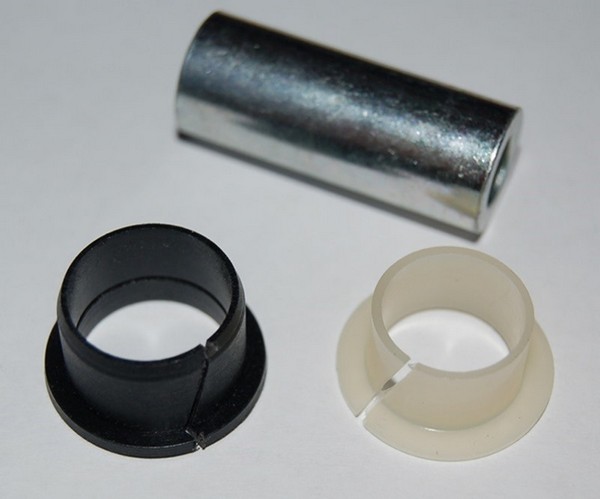

Верхняя металлическая — родная кат. 34139-4F100, черная слева от ВАЗ кат. 11180-1041089-00 цена 10руб., светлая справа от ВАЗ кат. 21210-1804043-00 цена 5руб.

28:265


29:772

Одеваем 21210-1804043-00…

29:810


30:1317

…затем 11180-1041089-00…

30:1354


31:1861

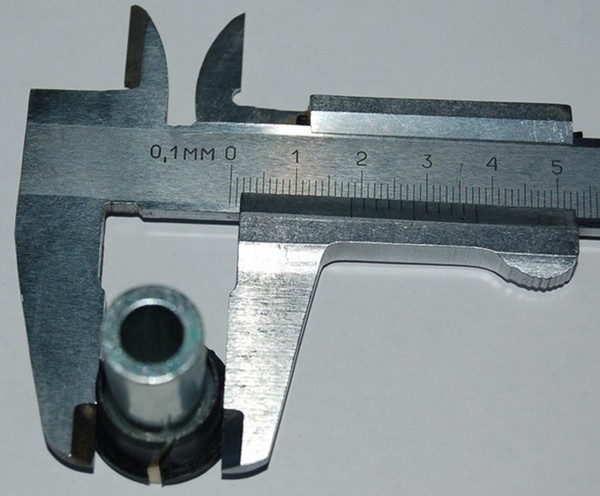

…смотрим размеры:

31:1898


32:2405



В реале, когда я обжал штангенциркулем получилось 18,2мм. Думаю, 0,2мм можно спокойно убрать напильником или шкуркой за 5 мин. Тем более если ставить на б/у узел там уже будет какая-то выработка.

32:348

Итого цена: (10+5)*2=30 руб за комплект.

32:414

Проблем с наличием этих втулок в магазине — нет.

32:506

Дополнение:
заказал у токаря комплект по своим чертежам

32:613


33:1120

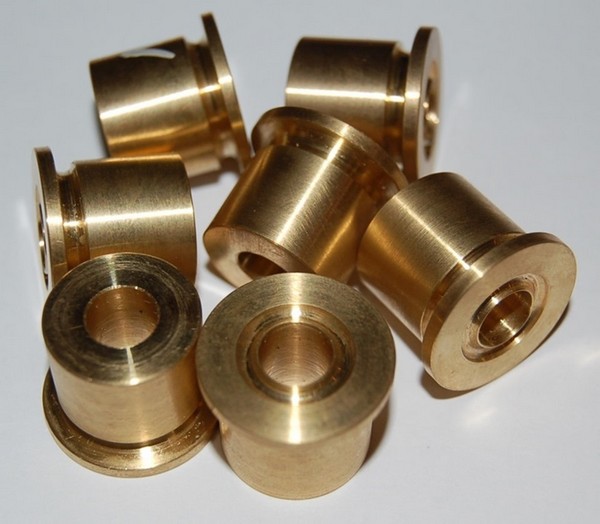

латунные втулки

33:1153

https://www.drive2.ru/l/2965391/, https://www.drive2.ru/l/3546515/, https://www.drive2.ru/l/3906130/
