Замена динамиков в передних дверях Toyota Mark II Qualis и замена штатных динамиков в Toyota Mark II (100)

Содержание статьи:

0:37
  1. Замена динамиков в передних дверях Toyota Mark II Qualis
  2. Замена штатных динамиков в Toyota Mark II (100)

1. Замена динамиков в передних дверях Toyota Mark II Qualis

Ввиду ограниченности бюджета расматривались варианты в ценовом диапазоне до 4 т.р. Походил по магазинам с автозвуком, посмотрел что есть, послушал. И остановил свой выбор на Pioneer TS-H1703. Характеристики здесь приводить не буду, все прекрасно гуглится в интернетах.

0:791

Замена динамиков в передних дверях Toyota Mark II Qualis

1:1296

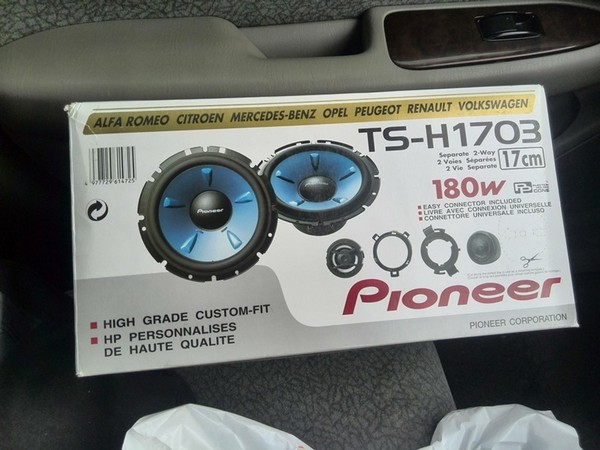

Купленные динамики.

1:1336

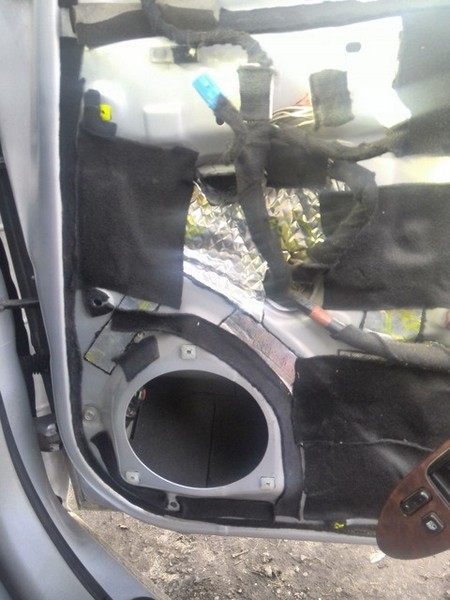

Выкроил время на установку. Предварительно раскидал водительскую дверь чтобы посмотреть, что да как.
Оказалось, глубины двери вполне достаточно для установки динамиков непосредственно к двери. Но я же решил делать как положено, через проставочные кольца.

1:1809

Фанеру не покупал, помогли дромофорумчане и подогнали куски 18 и 20 мм толщиной. Выбрал 18 мм, она мне показалась поприличнее, да и толщины такой мне показалось более чем достаточно.

1:2138

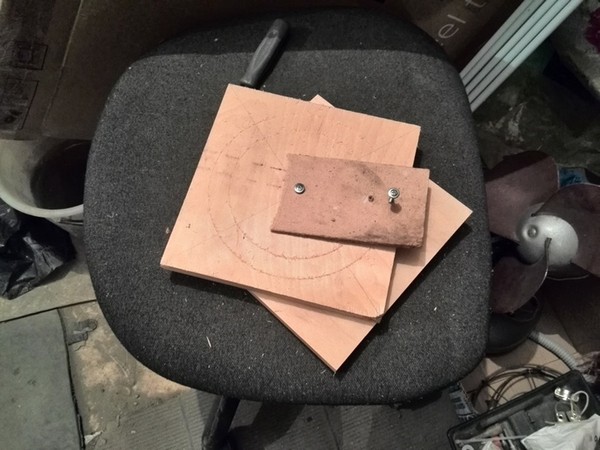

Размечал кольца специальным циркулем, сколхоженным на скорую руку.

1:126


2:631

Обрезок ДВП и саморез. На наружный и внутренний диаметр.

2:737

Разметил, обвел маркером, выпилил электролобзиком, обработал края наждачкой. Далее разметил установочные отверстия по динамику и просверлил отверстия в кольцах и металле двери.
Для лучшего прилегания элементов оклеил соприкасаемые поверхности битопластом. На оригинальных динамиках сделано так же.

2:1294


3:1799

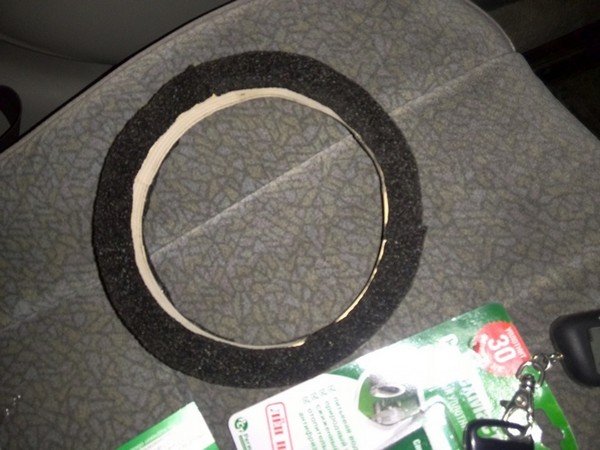

Битопласт с обеих сторон

3:1848

Пищалки прикреплял вместо заводских, на двухсторонний скотч 3М
Родные пищалки были приклеены к крепежной скобе на эпоксидку. Отклеивать не стал, просто поддел отверткой. Скоба чуть деформировалась и твиттер освободился. Потом скобу вправил пассатижами.
Провода протянул параллельно штатной проводке, стяжками примотал к оной.

3:2454




4:504

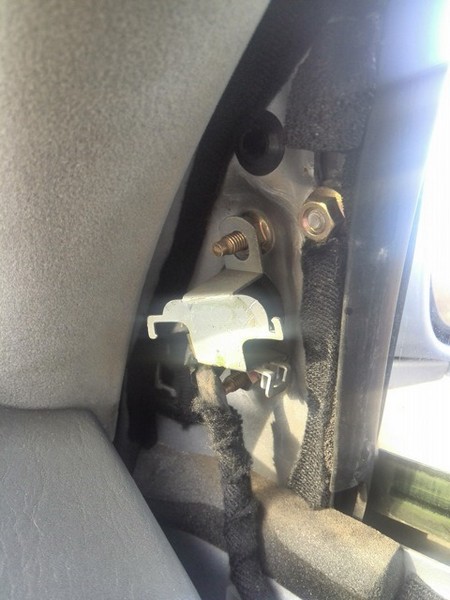

Крепежная скоба

4:537


5:1042

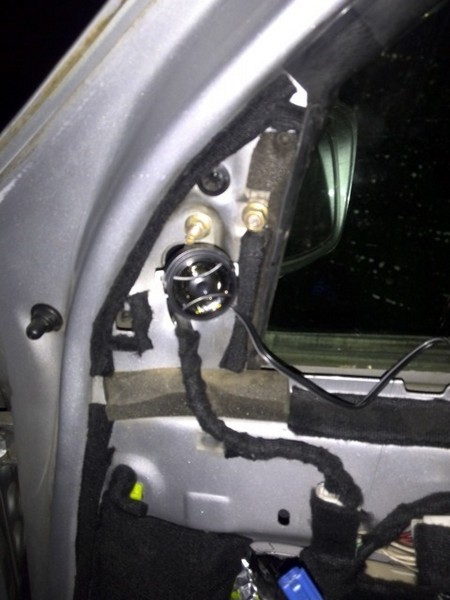

Приклеенный твиттер

5:1083

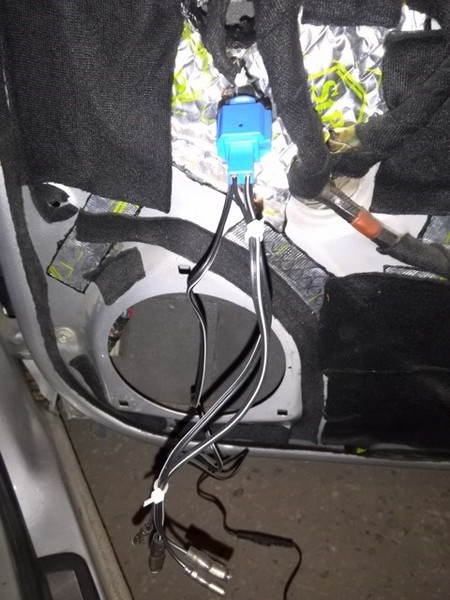

Мидбасы подключал к штатной проводке на комплектный штекер. Удобно, быстро, и достаточно надежно. На усилитель пока денег нет, поэтому пока довольствуемся подключением к штатной проводке напрямую к головному устройству.
Прикручивал на четыре самореза для гипсокартона.

5:1583


6:2088




7:504


8:1009


9:1514

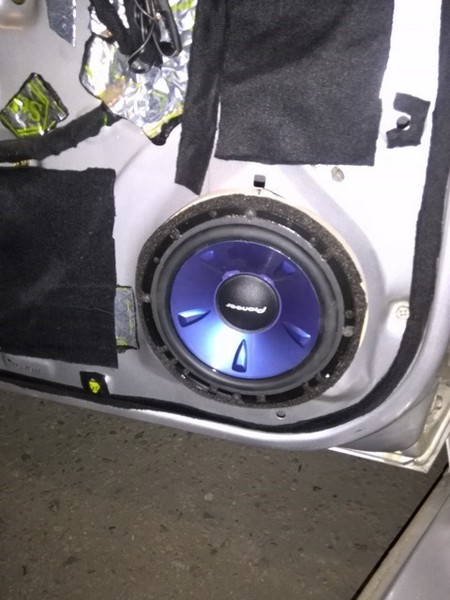

Единственный недочет: комплектной проводки хватило только до верхнего края динамика. Поэтому пришлось динамик перевернуть вверх клеммами. Пусть и вверх ногами, зато на качество звука не повлияет.

9:1878

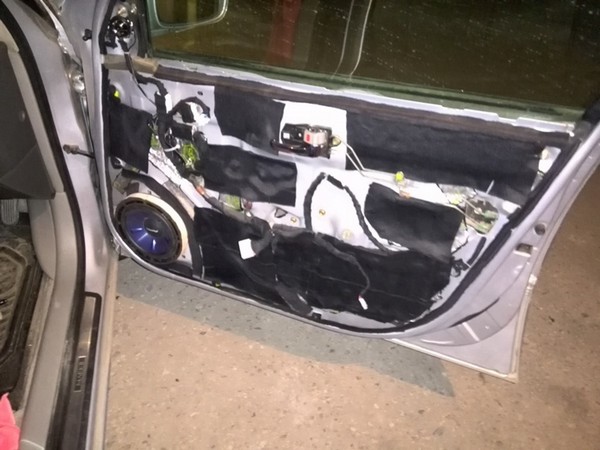

Обшивки установились без проблем, уголки для твиттеров тоже. Сквозь решетку в них слегка проглядывают новые пищалки.

9:2096



2. Замена штатных динамиков в Toyota Mark II (100)

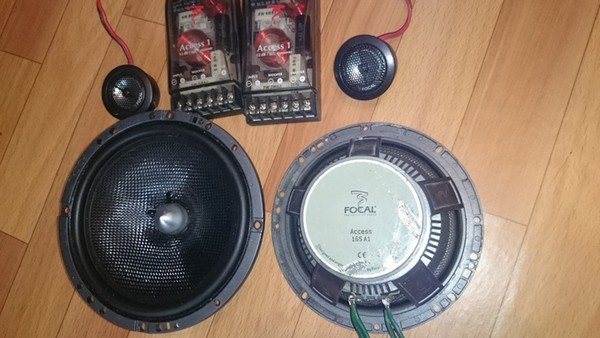

Поюзав саб фирмы Focal, понял, что динамики в двери пойдут именно этой фирмы. Собственно, приобрел я компонентку Focal Access 165 A1 и о выборе не жалею.

9:342

Замена штатных динамиков в Toyota Mark II (100)

10:847

Конечно же не обошлось без подиумов для этих динамиков…
Тут всё как у всех…

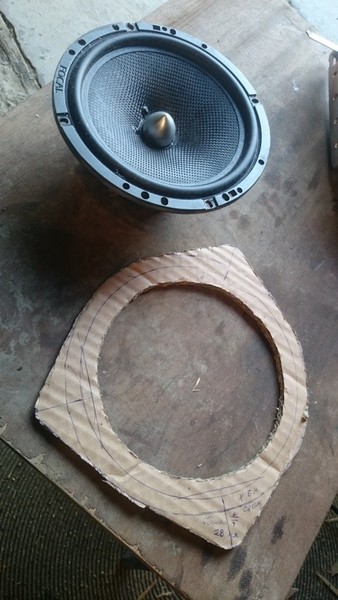

Макет из картона

10:1023


11:1528

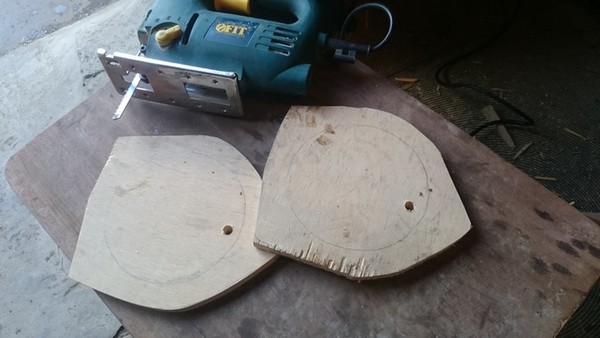

Заготовки

11:1550


12:2055




13:504

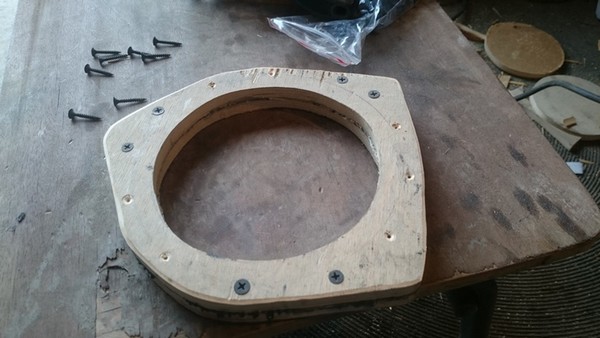

Каждый подиум делал из 2х слоев фанеры 12 мм, т.к. одного слоя такой толщины не нашел…
Слои приклеены жидким гвоздями плюс саморезы, Много саморезов.

13:777


14:1282


15:1787

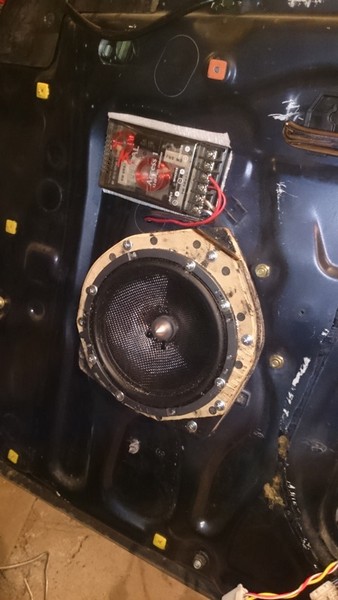

Левая дверь

15:1812


16:2317

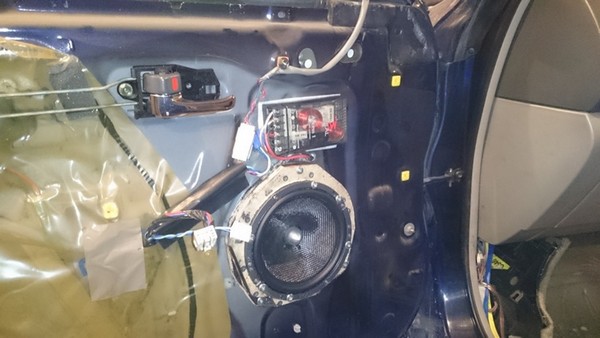

Правая дверь

16:26

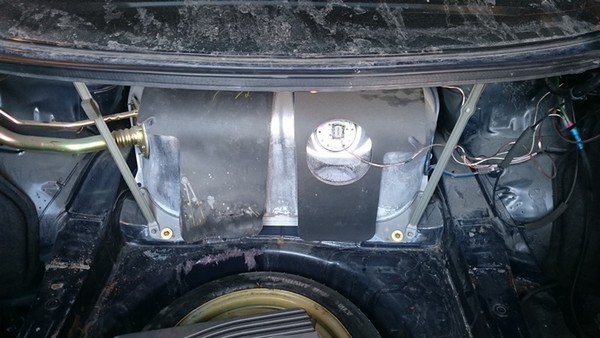

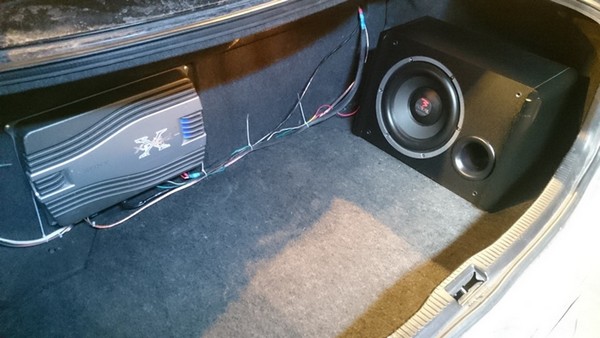

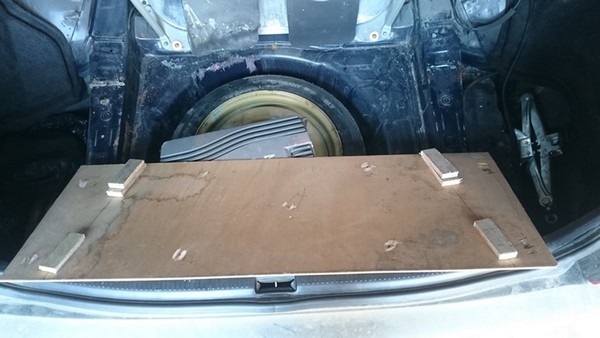

Ко всему этому, динамики пустил через усилитель звука, выбор пал на Sony XM-SD46X на 4 канала. Планировал его на время, но вещь оказалась более чем достойна, большего пока не надо, поэтому оставляю. В Марке усилок прям и проситься в багажник. На стенку где бензобак. Но так как усилок не легкий, и потом ещё будет установлен второй, отдельно для саба и плюс конденсатор туда же, было решено добавить усиление из фанеры под обшивку…

16:797

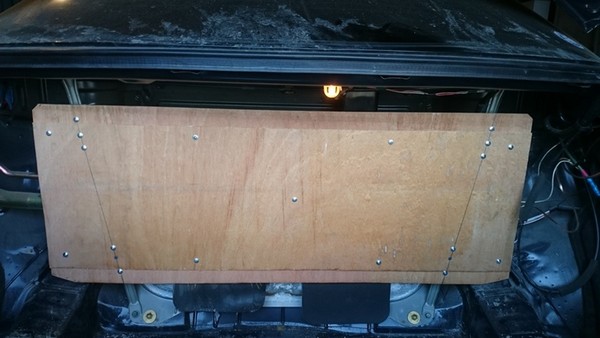

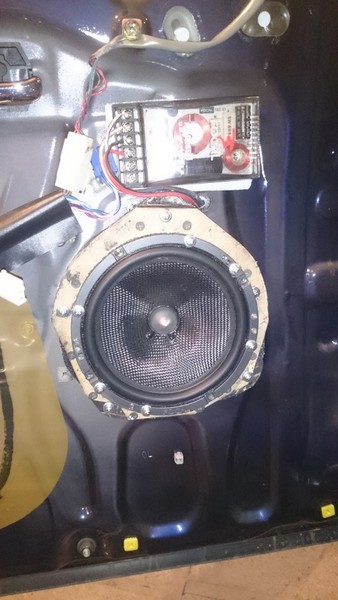

Выглядит это примерно так:

16:849


17:1354


18:1859


19:2364




20:504

Звук стал на порядок качественней и громче.
Но это ещё шумки, вибрика нет, а они ой как проситься с этими компонентами. Так что, первое что сделаю, когда появиться время, укатаю все двери.

20:846
