Замена жидкости гидроусилителя руля и переборка насоса ГУР в Honda Accord 7

Содержание статьи:

0:37
  1. Замена жидкости ГУР в Honda Accord 7
  2. Переборка насоса ГУР Honda Accord 7

1. Замена жидкости ГУР в Honda Accord 7

Недавно пришлось менять жидкость ГУР! Как оказалось, это довольно-таки нетрудно.

0:376

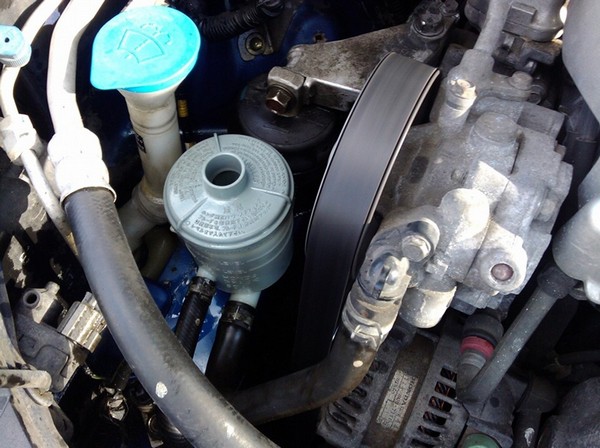

Замена жидкости ГУР в Honda Accord 7

1:881

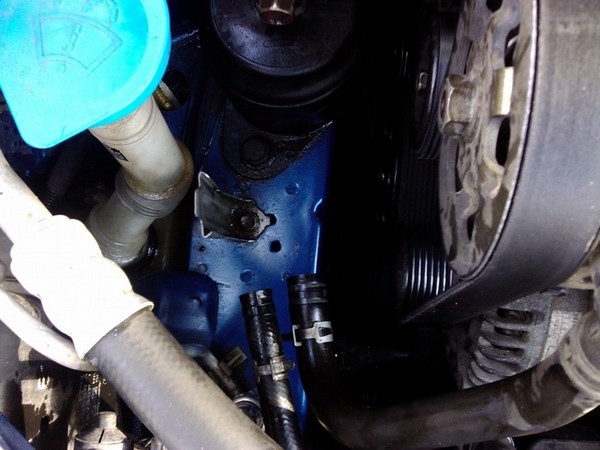

Освобождаем бачок от крепления.Выливаем из него все что там есть, снимаем обратный шланг который возвращает масло в бачок, помещаем его в какую-нибудь емкость и начинаем крутить рулем влево и вправо до упора, тем самым вымещая всю жижу из системы.

1:1335


2:1840

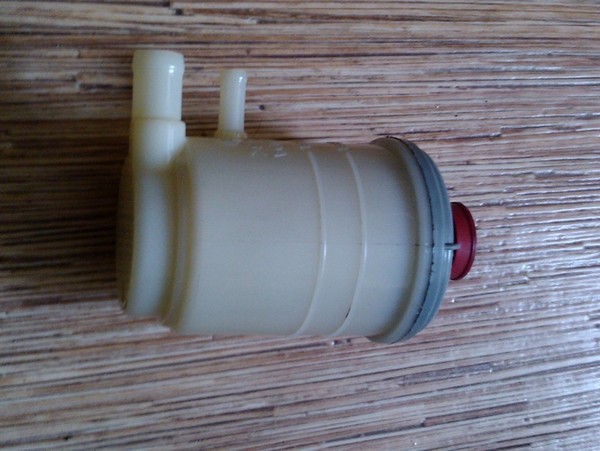

Далее я снял бачок полностью для его чистки.Помыл бачок и высушил, ставим его обратно.Бачок стал как новый.

2:2038




3:504

Подсоединяем все шланги и начинаем заливать новую жидкость.При этом нужно крутить руль во все стороны до упора МАШИНУ НЕ ЗАВОДИМ! Как только жидкость перестает уходить в систему, заводим машину. На заведенной машине продолжаем прокачивать систему при этом подливаем масло до уровня!

3:1027


4:1532

Далее делаем пробный заезд. У меня после замены ничего не изменилось. Как было все хорошо, так и осталось, ни лучше, ни хуже не стало. Общий объем новой залитой жидкости равен 708мл, при этом уровень стоит точно на МАХ.
Новая жидкость сразу немного потемнела, что свидетельствует о том, что полностью слить старую жидкость без разборки рейки невозможно.

4:2174



2. Переборка насоса ГУР Honda Accord 7

При покупке автомобиля, а именно его обследовании, я выявил этот неприятный звук-жужжание. Покатавшись на авто 2 месяца, звук стал доставать, да и насос становился прям потным. Решил не затягивать и перебрать его. Заказал у одного человека ремкомплект на ГУР (все по отдельности: 10 резинок, 1 сальник, 1 подшипник).

4:631

Забрал ремкомплект, приехал в гараж, начал снимать насос:

4:739

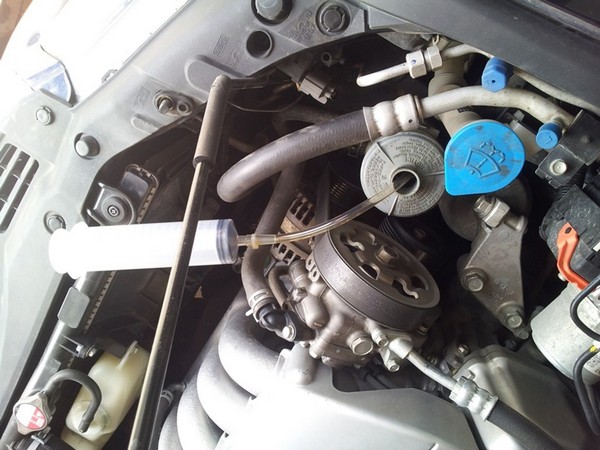

Откачал сначала жидкость с бачка

4:803

Переборка насоса ГУР Honda Accord 7

5:1308

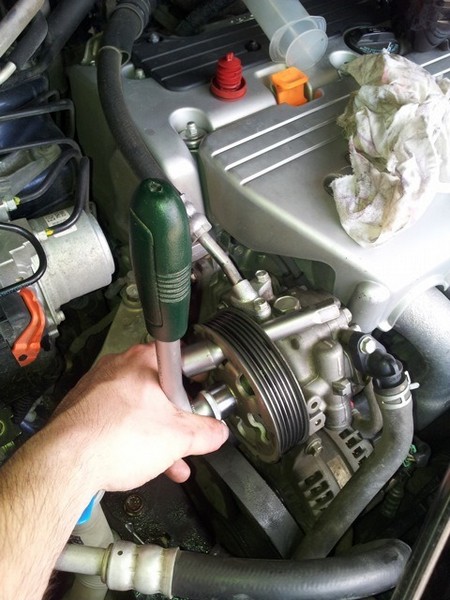

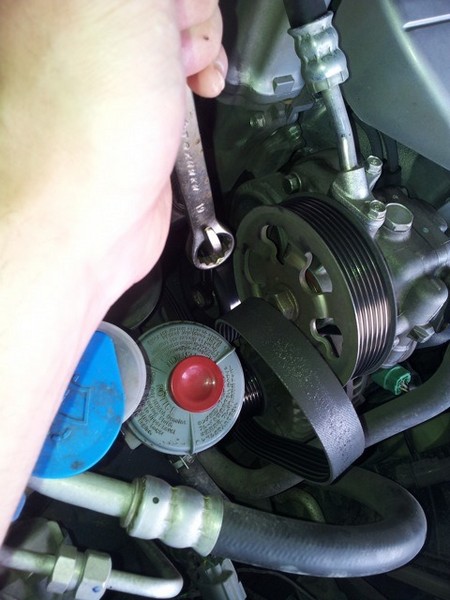

Затем ключиком на 14 (двумя ключиками для увеличения рычага давления) оттянул натяжитель, чтобы снять приводной ремень.

5:1529


6:2034

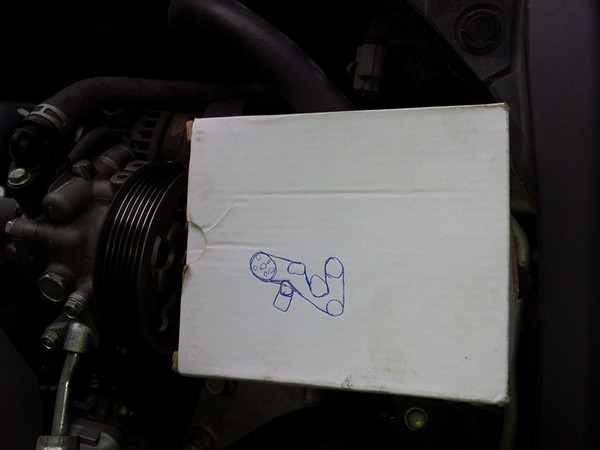

Зарисовал как должен стоять ремень

6:67


7:572

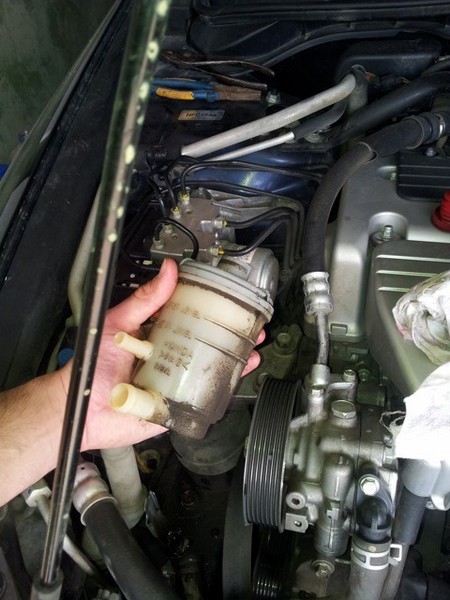

Затем снял бачок, чтобы он не мешал

7:639


8:1144

Снял шкив.

8:1166


9:1671

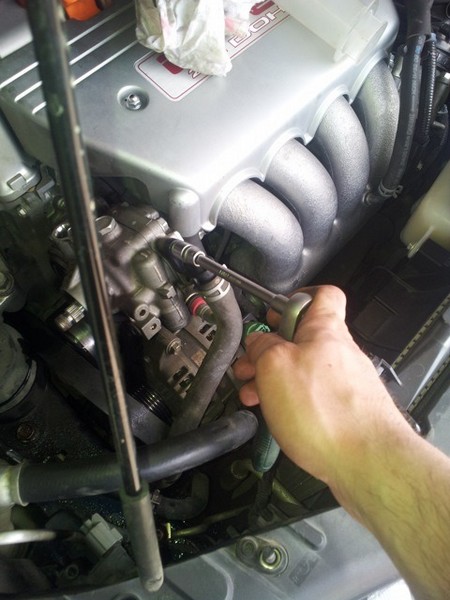

Далее открутил трубки подводящие и отводящие жидкость к насосу.

9:1792


10:2297




11:504

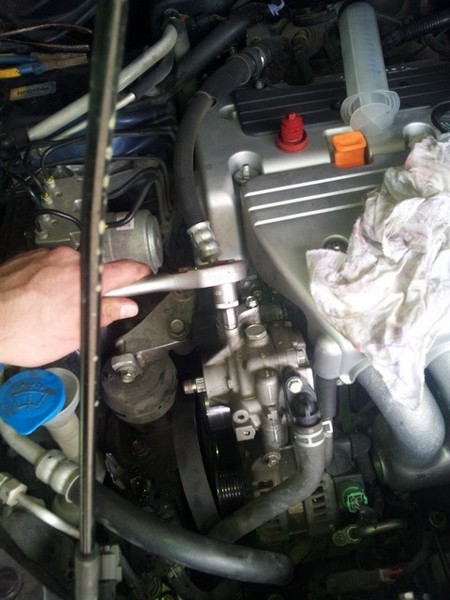

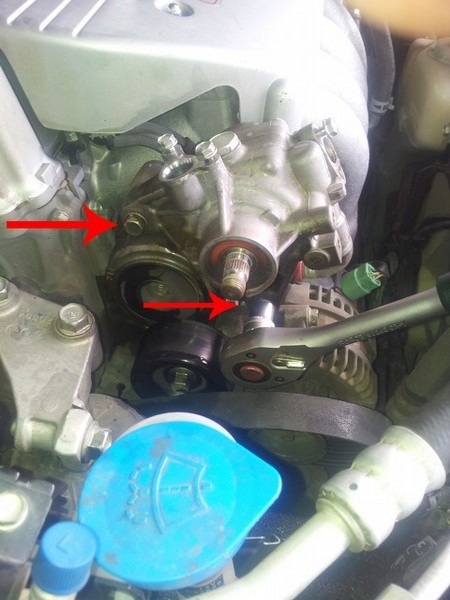

Сам насос держится на 2х болтах на 13 или 14 (уже не помню) Вот они

11:621


12:1126

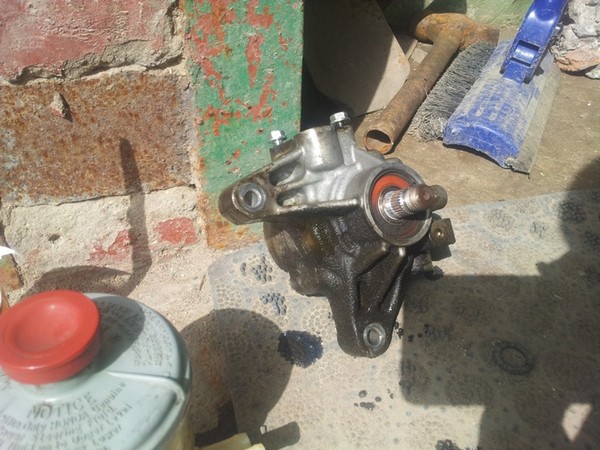

Снятый насос.

12:1154


13:1659

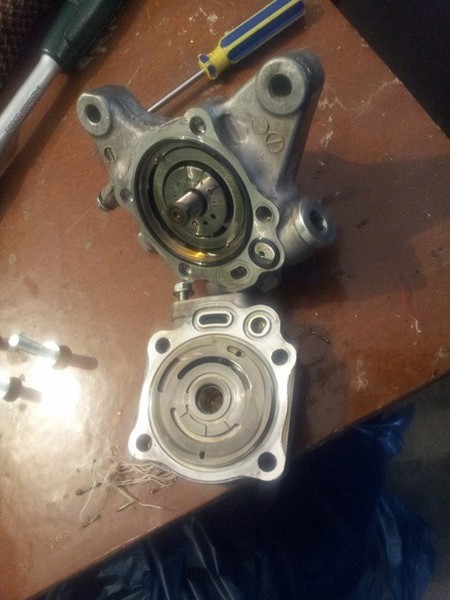

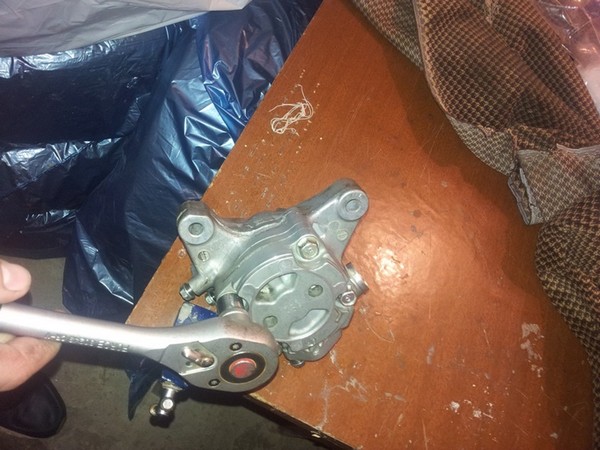

Чтобы разобрать насос, открутил 4 болта на корпусе, и он раcполовинился

13:1791


14:2296




15:504

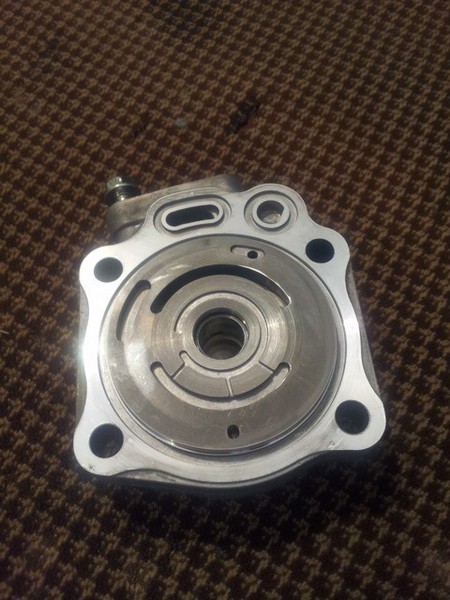

На первый взгляд выработки нет. На фото видны сильные риски. но в реале все куда более нежно

15:674


16:1179

Другая сторона насоса с ротором тоже в нормальном состоянии.

16:1294

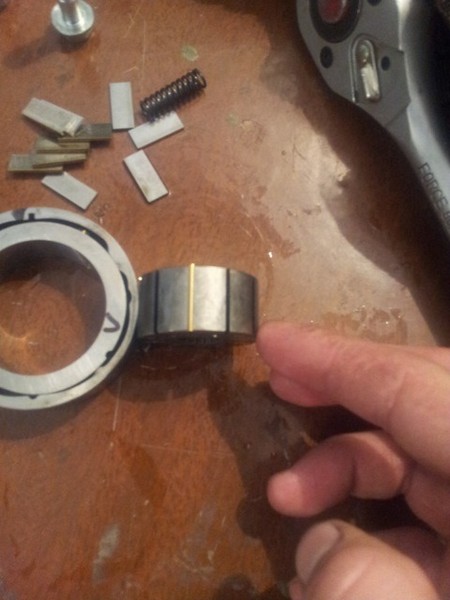

чтобы достать ротор с лопатками достаточно перевернуть насос, и он вывалится! нужно придерживать рукой чтобы лопатки не потерялись, упав куда нить.

16:1568

Лопатки стоят золотистой стороной наружу.

16:1649


17:2154

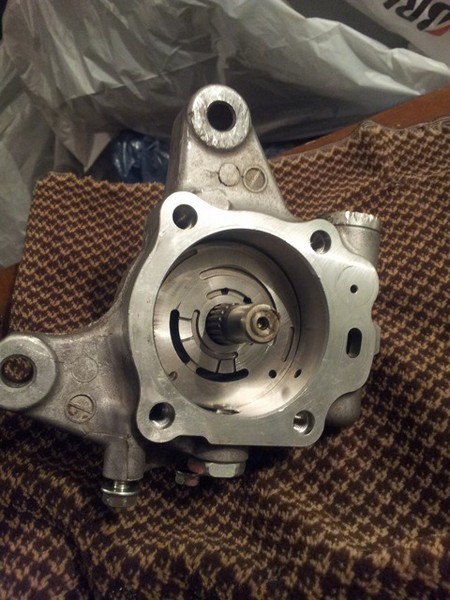

Далее начал разбирать другую половину насоса, которая с валом

17:116

Снял стопорное кольцо

17:160


18:665

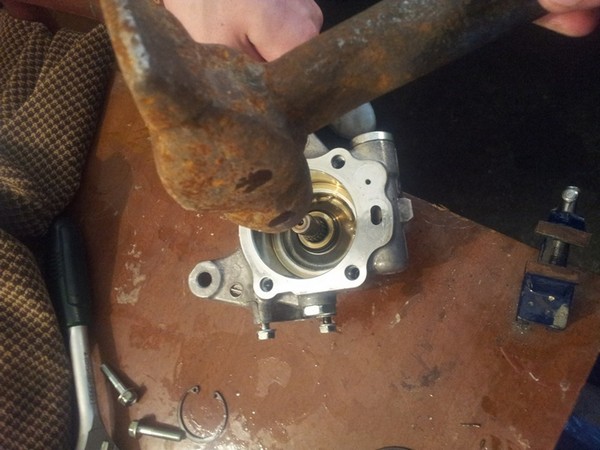

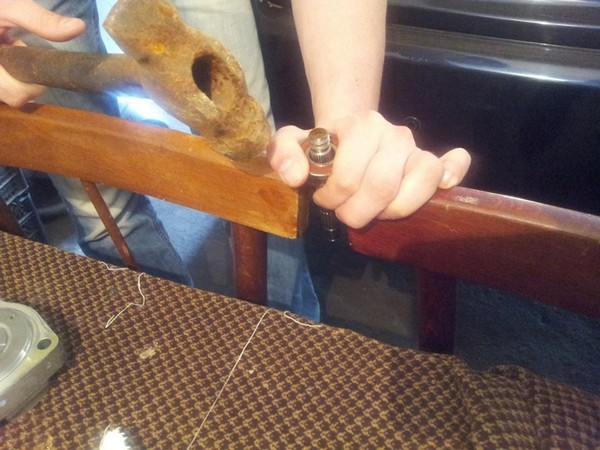

Выбил вал вместе с подшипником

18:725


19:1230

А затем, и сам подшипник

19:1277


20:1782

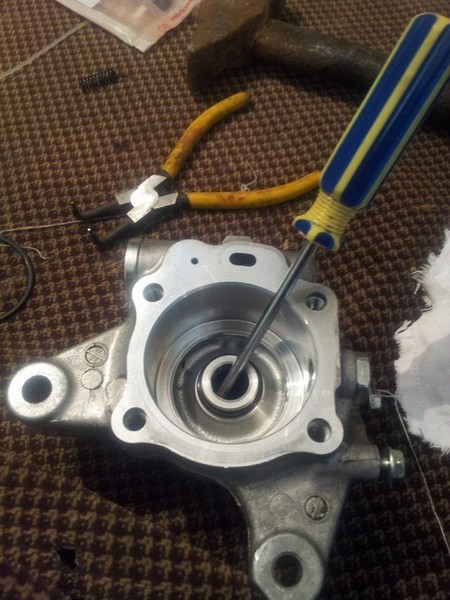

Отверткой выбил сальник с обратной стороны

20:1865


21:2370

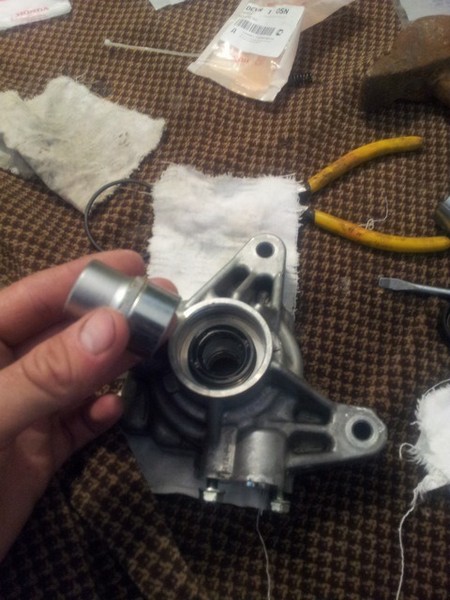

Головкой на 19 забил новый сальник на место

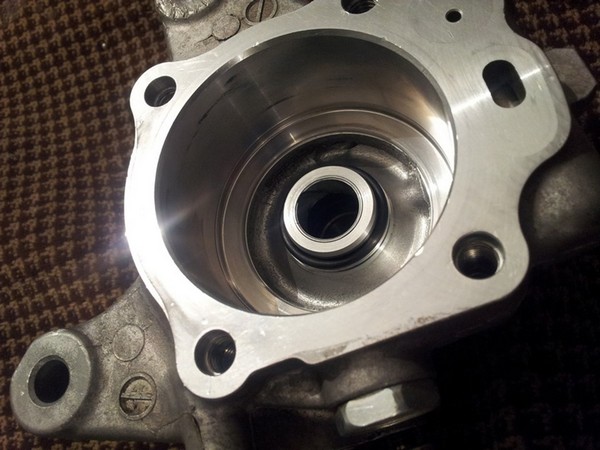

21:80


22:585

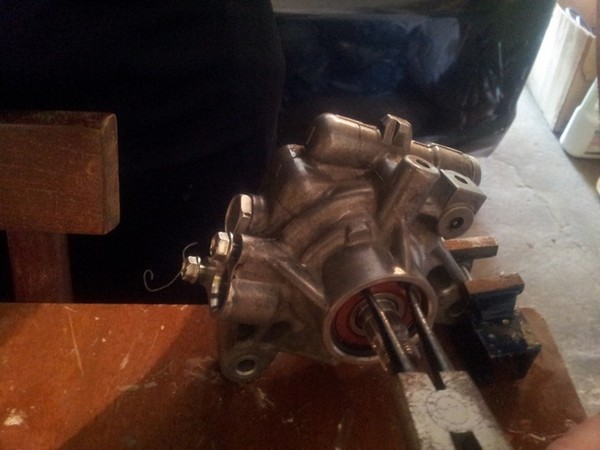

Далее нужно сначала запрессовать новый подшипник на вал насоса, а затем запрессовать подшипник с валом в корпус насоса. Я поначалу сделал все наоборот в следствии чего пришлось выбивать подшипник, набивать на вал и все это хозяйство забивать по новой в корпус. Опытные мастера сейчас наверно матерятся, но извините, пресса в гараже не имею.

22:1210

Так же, открутил и промыл золотниковый клапан и поменял уплотнение.
Да, насчет клапана. У меня он был затянут с нереальным усилием. (возможно прикипел) при откручивании гнулся даже удлинитель на большую трещотку). Открутили только когда поехали до знакомого у которого есть тиски, попутно тянув бобкой за саму гайку.

22:1790

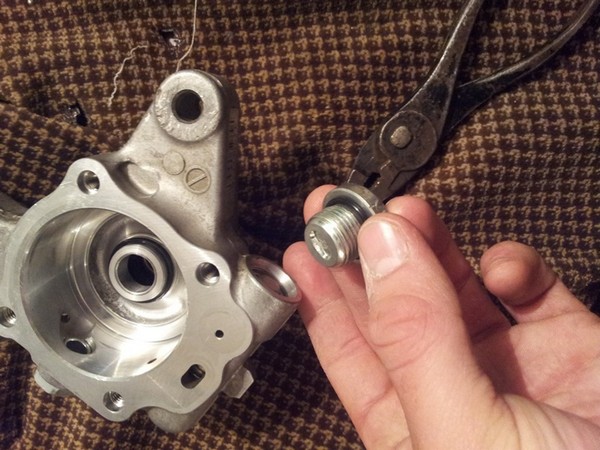

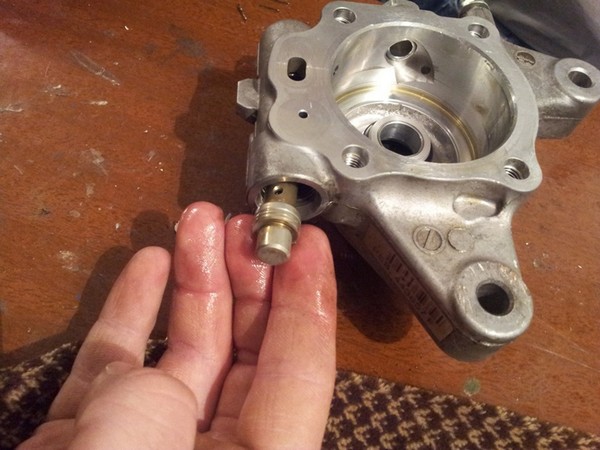

Клапан стоит вот так. При откручивании клапана, нужно придерживать пробку, так как клапан подпирает пружина, далеко не улетит.

22:2024




23:504

Промыл, прочистил и поставил на место, поменяв сразу резинку на запорной крышке

23:653

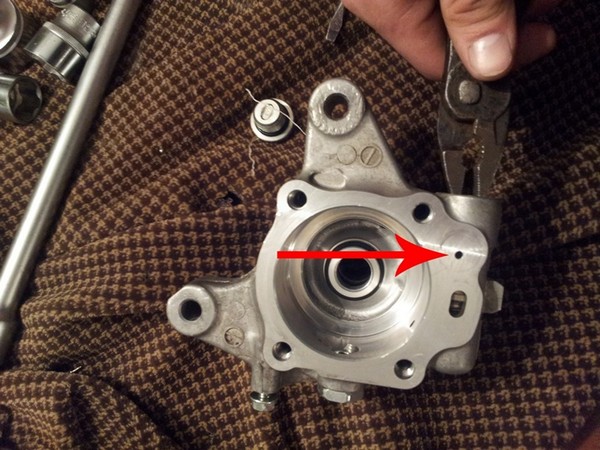

Чтобы правильно функциклировал клапан, на нем есть верхнее перепускное отверстие. Его надо четко сопоставить с отверстием в корпусе насоса. вот этим. Я просто взял плоскогубцы и прокрутил.

23:1002


24:1507

Сложность в том, что отверстие сильно маленькое, и чтобы четко совпало надо подсвечивать ярким фонариком.

24:1704

В общем, вот эту резиночку надо поменять.

24:1782


25:2287



Сборка в обратном порядке

25:50

Заменил резинку под привалочной плоскостью диска, который стоит у края корпуса ближе к шкиву (не знаю, как правильно называется). У меня эти резинки были дубовые. Поначалу думал, что фторопласт…

25:408

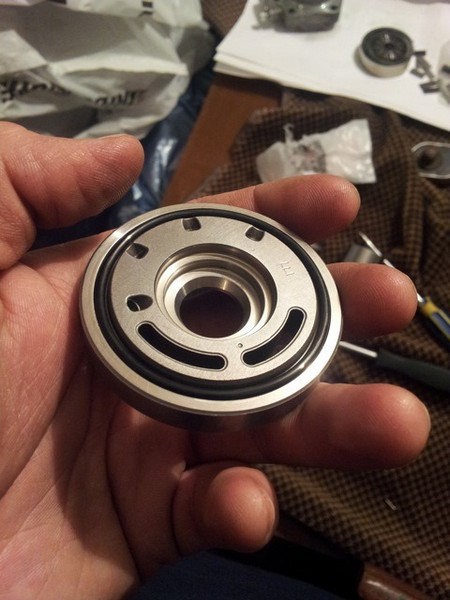

Вот она:

25:426


26:931

Также заменяем уплотнение на самом этом диске. Гребаная резиночка. Поначалу, менеджер сказал, что мне прислали все резинки, которые я заказал, а когда я разобрал насос, оказалось, что не хватает одной. Нашел ее у себя в городе в одном из магазинов. Вот эта злосчастная резинка!

26:1435


27:1940

Поставил на место этот диск. Ставится он резинками вниз

27:2045




28:504

Диск этот ставится произвольно. потом отцентрируется.

28:607

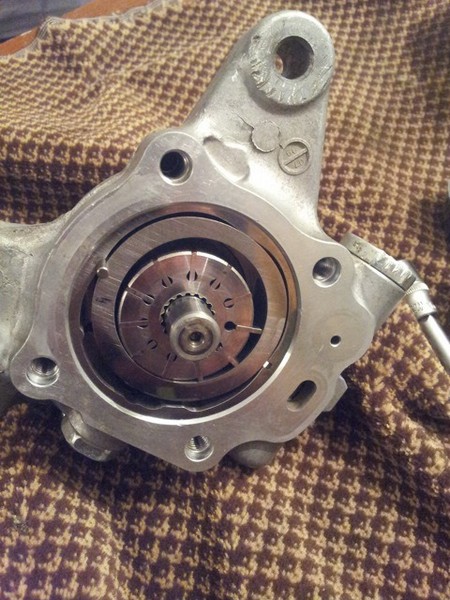

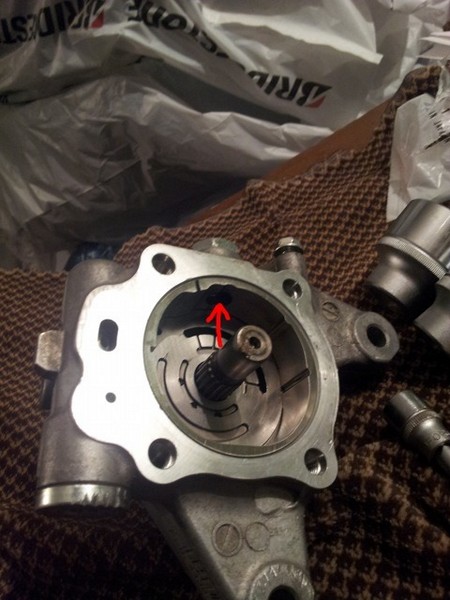

Далее, поставил обойму. На обойме есть отверстие под пружину. Его нужно сопоставить с отверстием на корпусе насоса куда упирается пружина. Вот так

28:878


29:1383

Затем нужно поставить пружину и обойму ротора с демпферными резинками (как они правильно называются я не знаю)

29:1589


30:2094

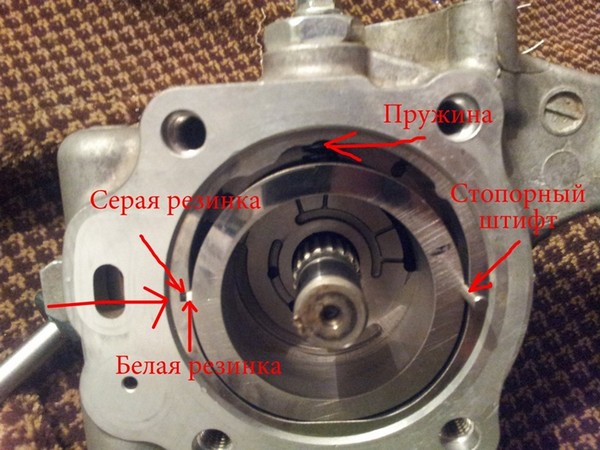

Здесь важно правильно поставить пружинящие обойму резинки. Черная ближе к корпусу насоса, белая соответственно к обойме. По форме и жесткости они немного разные. На обойме есть место для установки штифта. Это место надо сопоставить с таким же на внешней обойме и затем нужно чтобы эти места сошлись с фрезеровкой на диске, который стоит снизу, это нужно для того чтобы штифт зашел глубже. иначе 2 половины ГУРа не закроются. Тут все.

30:789

Вставил ротор с лопатками. Лопатки становятся золотистой стороной наружу. (Вообще желательно чтобы все лопатки стали на свои места как они и стояли до разборки ротора, но у меня такой возможности не представилось, то есть, вынимая ротор, я забыл, что они просто вставлены. В общем, они все повылетали.

30:1338


31:1843

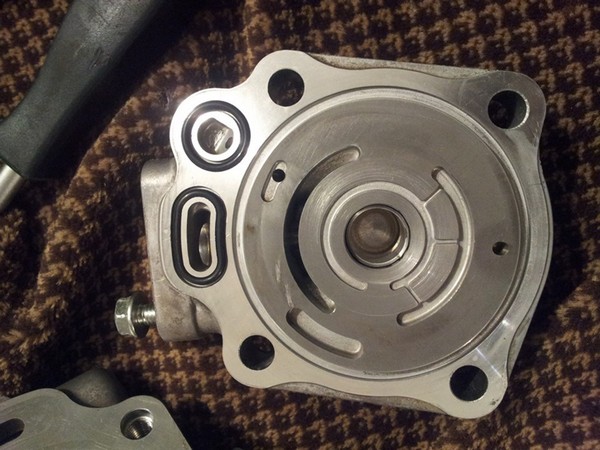

На второй крышке поменял вот эти колечки

31:1921


32:2426



Ну и осталось скрутить две части насоса вместе.

32:89

Если неправильно вставили внутреннюю обойму относительно диска, то штифт не войдет до конца и насос не сойдется. Сам поначалу на это напоролся. Хорошо, что не додумался постучать своим "Хорошим молотком!"

32:465

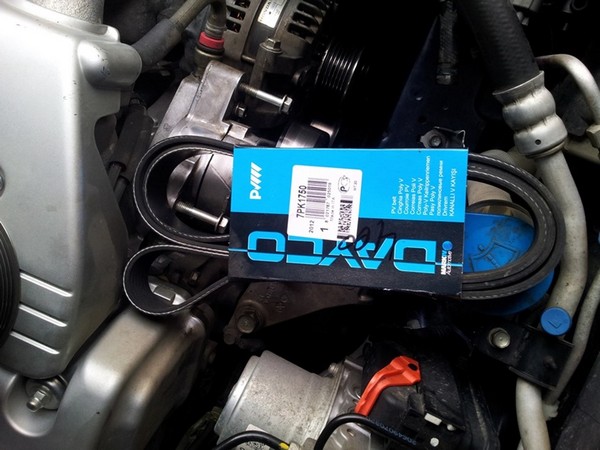

Поставил насос на место. Заодно, заменил приводной ремешок. Теперь стоит у нас вот такой

32:629


33:1134

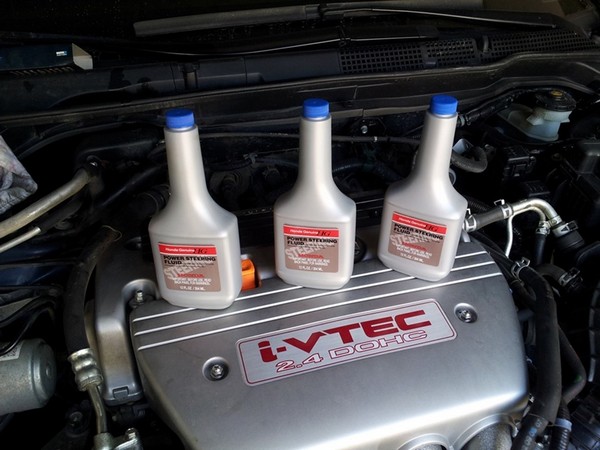

Так же поменял жидкость в ГУРе.

33:1194


34:1699

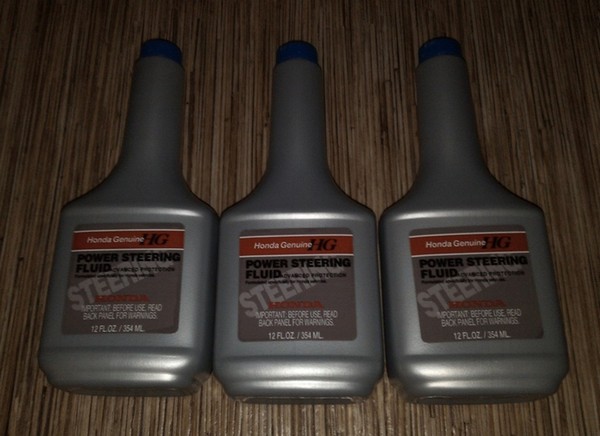

Лить только оригинал! Другого хонда не ест!

34:1781
