Замена задних тормозных цилиндров, тормозных дисков и колодок на Toyota Land Cruiser 100

дисковые тормоза

1:502

Дисковый тормозной механизм включает в себя следующие элементы:

1:624

1. Колесная шпилька.
2. Направляющий палец.
3. Смотровое отверстие.
4. Суппорт.
5 .Клапан.
6. Рабочий цилиндр.
7. Тормозной шланг.
8. Тормозная колодка.
9. Вентиляционное отверстие.
10. Тормозной диск.
11. Ступица колеса.
12. Грязезащитный колпачок.

1:1065



1:1075

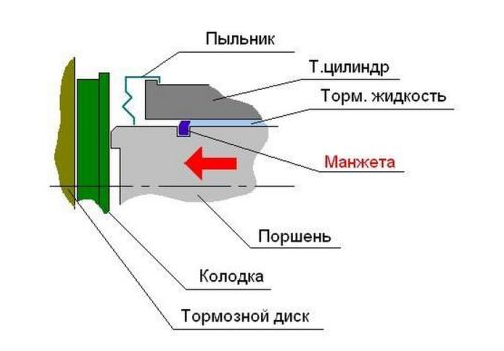

Тормозной суппорт состоит из металлического литого каркаса и тормозного цилиндра. В пазах каркаса суппорта расположены 2 колодки внутренняя и внешняя, которые при торможении симметрично прижимаются поршнями к обеим сторонам тормозного диска. Тормозной диск крепится к ступице колеса.

1:1604



1:1614

Принцип работы дисковых тормозов

2:2119



Содержание статьи:

2:37

1. Замена заднего тормозного цилиндра в сборе с суппортом на Toyota Land Cruiser 100.

2:177

2. Замена задних тормозных дисков и колодок на Toyota Land Cruiser 100.

2:293

2.1. Способы извлечения закисших направляющих тормозного суппорта.

2:420

3. Замена направляющей (пальца) заднего суппорта на Toyota Land Cruiser 100.

2:543



2:553

1. Замена заднего тормозного цилиндра в сборе с суппортом на Toyota Land Cruiser 100.



2:703

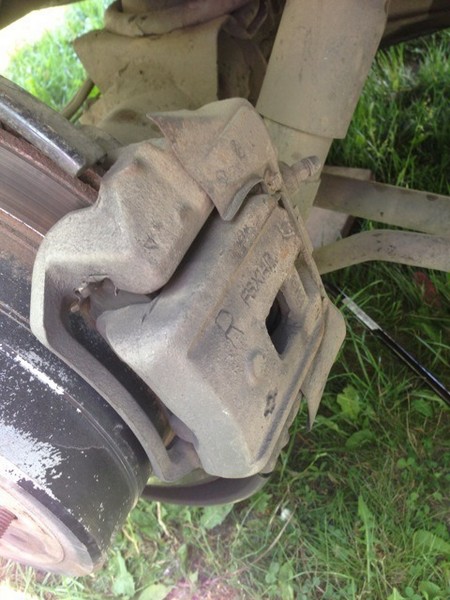

Замена заднего тормозного цилиндра в сборе с суппортом на Toyota Land Cruiser 100

3:1210

Произвел замену заднего тормозного цилиндра в сборе с суппортом на Toyota Land Cruiser 100 и частично поменял тормозную жидкость, чтобы не завоздушить систему. Из бачка шприцом с трубочкой откачал насколько возможно старую жидкость, добавил новую до уровня. А остатки старой выходили из штуцеров тормозных цилиндров. Тормозная жидкость имеет свойство накапливать воду, которая при нагреве превращается в пар, и снижает эффективность тормозов. Жидкость взял MOTUL DOT3 DOT 4. Купил сразу 2 литра тормозной жидкости, рассчитывая, что придется менять всю жидкость разом. И смазку для суппортов.

3:2266

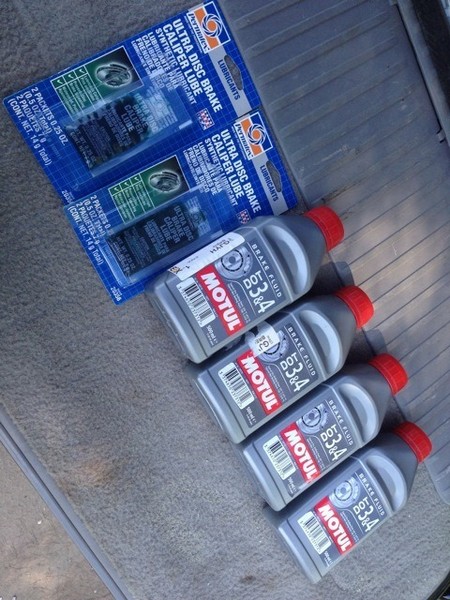

Тормозная жидкость MOTUL DOT3 DOT 4 дляToyota Land Cruiser 100

4:506



4:516

На замену взял готовый комплект тормозного цилиндра в сборе с суппортом для Toyota Land Cruiser 100 .Парт. номера: правый — 47730-60101, левый — 47750-6010.

4:765

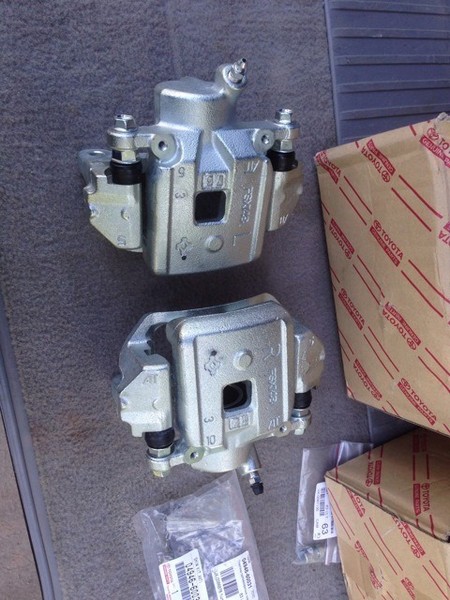

Суппорт на Toyota Land Cruiser 100

5:1272

Клапан вентиляции картера заднего моста (сапун) — 90930-03097. Хотя я уже прочищал сапун, но уже очень был ржавый.

5:1472

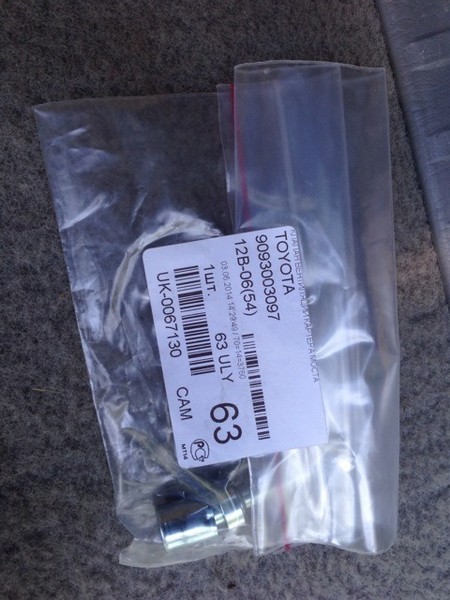

Клапан вентиляции картера моста (сапун) на Toyota Land Cruiser 100

6:1979



6:1989

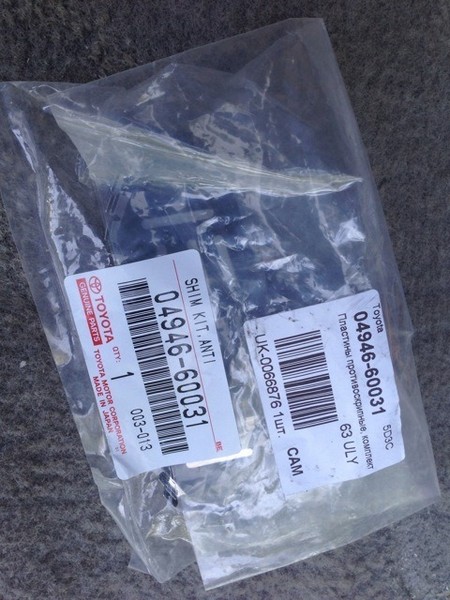

Противоскрипные пластины комплект — 04946-60031

6:2073



Противоскрипные пластины на Toyota Land Cruiser 100

7:506



7:516

Делал так:

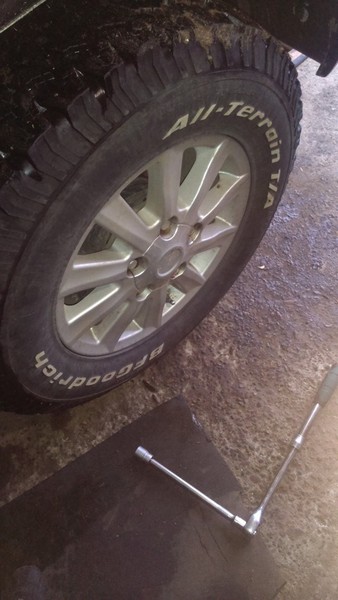

Снял колесо, потом на суппорте пластинку – грязезащитный щиток, которая прикреплена двумя болтами на 8. Потом направляющие — два болта на 14. Пока суппорт стоял на месте, сорвал с места гайку тормозного шланга. В тормозные цилиндры залил тормозную жидкость, побултыхал, выпустил пузырьки воздуха и закрыл пробкой, та что в комплекте. Снял старый тормозной цилиндр, переставил скобочки колодок на новый, смазал новый поршень и пластинки смазкой. Установил колодки в новый цилиндр. И переставил тормозной шланг. Ну а потом с отцом прокачали тормоза на заведенной машине. На штуцер — шланг прозрачный от капельницы и в емкость его с тормозной жидкостью. Покачал раза 4 педаль. Пока я удерживал педаль тормоза, отец откручивал штуцер, спуская воздух, когда закручивал штуцер на  на Toyota Land Cruiser 100 — я отпускал. Вся процедура проделывалась до тех пор, пока тормозная жидкость не стала выходить без пузырьков и чистая. Периодически в бачок подливал новую тормозную.

7:2290

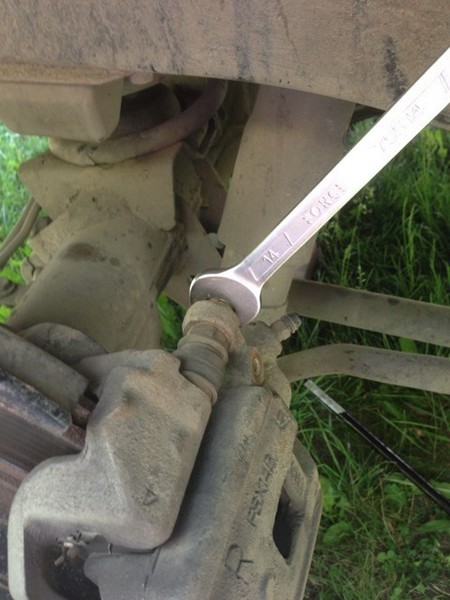

Откручиваем направляющий штифт суппорта Toyota Land Cruiser 100  ключом на 14

8:506

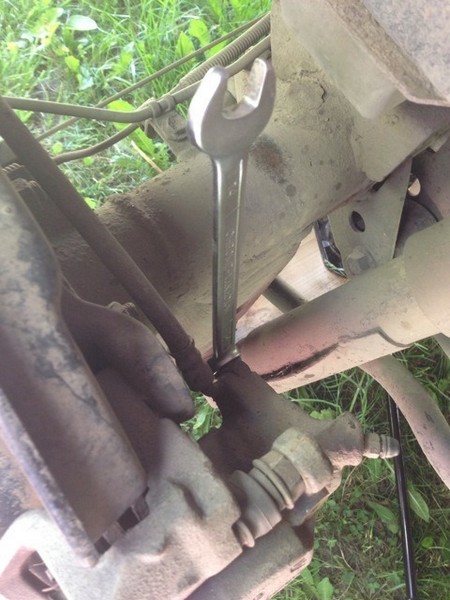

откручиваем тормозной шланг на Toyota Land Cruiser 100

9:1013

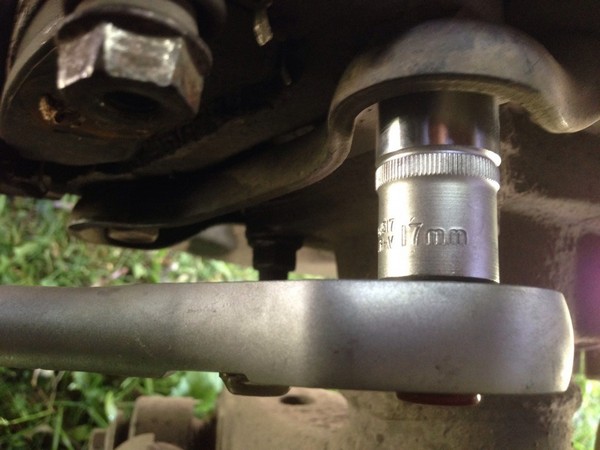

clip_image008

10:1518

колодка на Toyota Land Cruiser 100

11:2025



clip_image010

12:506



12:516

Скобу суппорта на Toyota Land Cruiser 100 первый раз поставил неправильно, как на фото. Потом исправил ошибку, но фото уже не делал. По фото видно, что скоба суппорта установлена вниз головой.

12:848

неправильная установка скобы суппорта на Toyota Land Cruiser 100  правильная установка скобы суппорта на Toyota Land Cruiser 100

14:1865



14:1875

А вот причина всей этой веселой процедуры:

14:1956

скоба суппорта и тормозной суппорт Toyota Land Cruiser 100

15:2461



тормозной суппорт Toyota Land Cruiser 100

16:504

К задним тормозам я еще не прикасался до этого. Такими они мне достались от прошлого хозяина. Итог: не ленитесь смазывать направляющие, сам поршень, проверяйте состояние пыльников при каждой смене колодок.
Всем добра!

16:905

https://www.drive2.ru/l/3879723/

16:941



16:951

2. Замена задних тормозных дисков и колодок на Toyota Land Cruiser 100.


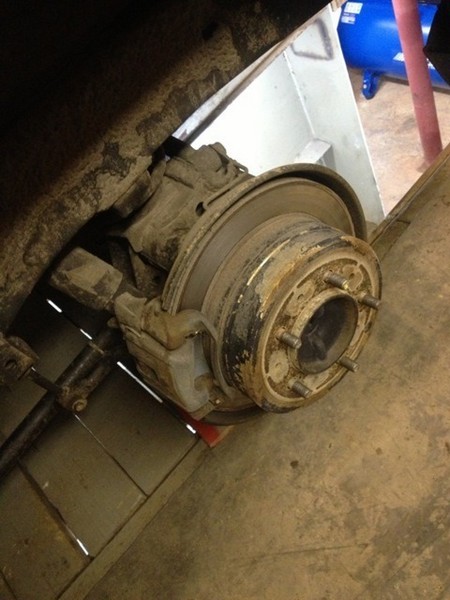

Замена задних тормозных дисков и колодок на Toyota Land Cruiser 100

Чтобы заменить задние тормозных диски на Toyota Land Cruiser 100, пришлось старые диски сбивать медной кувалдой, потихоньку откручивая (заранее ставим селектор в положение N). Цилиндры суппортов вжимал специальным  набором инструментов. Набор применяется для утапливания тормозных цилиндров легковых автомобилей с дисковой системой тормозов. Укомплектован адаптерами для ремонта и обслуживания тормозных систем наиболее распространённых марок как отечественных, так и импортных автомобилей. В комплекте два рабочих винта для утапливания тормозных цилиндров как с правой, так и левой резьбой.

17:2658



набор инструментов  для утапливания поршней тормозного цилиндра

18:506

Направляющие штифты скобы суппорта были не закислены, сразу их помыл, почистил и смазал. Как видно из фото диски и колодки изношены под ноль.
После замены дисков и колодок рывки при нажатии на педаль тормоза Toyota Land Cruiser 100 пропали.

18:934

Старые и новые тормозные диски на Toyota Land Cruiser 100

19:1441

clip_image003[4]

20:1948



20:1958

Втулки основного и вспомогательного направляющего штифта Toyota Land Cruiser 100 выдернул, зажав скобу суппорта в тисках.

20:2167



2.1. Способы извлечения закисших направляющих тормозного суппорта:

20:126

1. Погреть газом.

20:159

2. Просверлить отверстие с другой стороны до направляющей и выбивать.

20:289


скоба суппорта с направляющими штифтами на Toyota Land Cruiser 100

21:797

направляющие суппорта (пальцы) на Toyota Land Cruiser 100

22:1304



22:1314

clip_image007[4]

23:1821

изношенные  колодки в сравнении с новыми на Toyota Land Cruiser 100

24:2328



clip_image0114

25:506

clip_image0104

26:1013

clip_image009[4]

27:1520



27:1530

clip_image012[4]

28:2037



clip_image013[4]

29:506



29:516

https://www.drive2.ru/l/4830330/

29:552

3. Замена направляющей (пальца) заднего суппорта на Toyota Land Cruiser 100.

Сняв пыльник, увидел, что палец заднего суппорта на Toyota Land Cruiser 100 заржавел, и нужно его заменить.

29:853

Замена пальца заднего суппорта на Toyota Land Cruiser 100.

30:1360



30:1370

Пришли запчасти

31:1875

Пришли запчасти

31:1908

Когда делал ТО 100 — заметил, что задняя внутренняя колодка стерта гораздо сильнее, чем внешняя.
Решено было заказать пальцы с пыльниками, ну и конечно заменить колодки.
Так как цена не значительна, заказал сразу на оба суппорта- по два пальца и пыльники к ним.
В итоге когда разобрал оказалось, что на одном из суппортов палец проржавел вообще жесть как (хотя пыльник на нем был целый).
По времени заняло не более 2х часов
Toyota 47715-60020 Втулка суппорта тормозного нижняя — 300р. * 2шт. = 600р.
Toyota 47715-60010 Направляющая тормозного суппорта верхняя — 290р. * 2шт. = 580р.
Toyota 47775-30040 Пыльник направляющей суппорта — 65р. * 4шт. = 260р.
Toyota 04466-60070 Колодки тормозные дисковые, комплект, задние — 2 090р.

31:3138



схема запчастей заднего суппорта на Toyota Land Cruiser 100

32:504

Схема

32:518

нужно барабан покрасить

33:1025

Нужно барабан покрасить.

33:1074



33:1084

Палец  заднего суппорта на Toyota Land Cruiser 100

34:1589

Виновник торжества – палец заднего суппорта.

34:1676

внутренняя и внешняя колодки на Toyota Land Cruiser 100

35:2181



с лева на право колодки — Внутренняя / Внешняя / Новая (переложены коробками для наглядности)

35:172


36:677
