Замена и доработка троса ручного тормоза в Ford Mondeo

Содержание статьи:

0:37

1.  Доработка тросиков ручника в Ford Mondeo

0:117

2. Замена троса ручного тормоза Ford Mondeo своими руками

0:217

1.  Доработка тросиков ручника в Ford Mondeo

Думаю, эта проблема коснулась всех как залипание ручника и подклинивание заднего суппорта.
Всё решается довольно просто: если с суппортам всё нормально, то дело в тросиках ручника.
За время эксплуатации изоляция на тросике лопается и он ржавеет внутри, как итог не хватает усилие пружины затянуть его назад.

0:865

Замена и доработка троса ручного тормоза в Ford Mondeo

1:1370

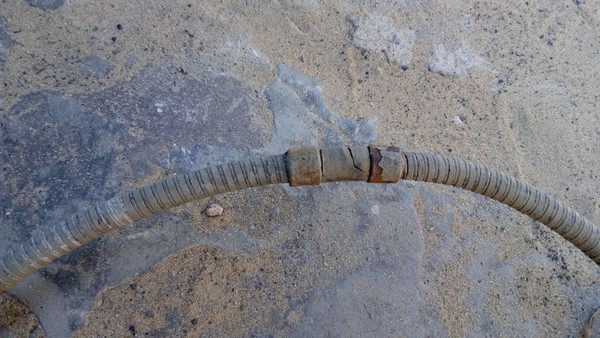

Полный капут даже пассатижами еле тянется.

1:1452


2:1957

Снять и выбросить.

2:1994

Многие ставили дополнительные пружины, но если тросик сильно заржавел то со временем и этого усилия не хватит.
Значит - меняем на новые. Тросики надо покупать парой, потому что даже 3 мм разницы и уже не отрегулируешь одинаковый зажим колодок и коромысло всегда будет перекошено.
Предложений много, как дорогих, так и дешёвых. Остановился на таких:

2:2632




3:504

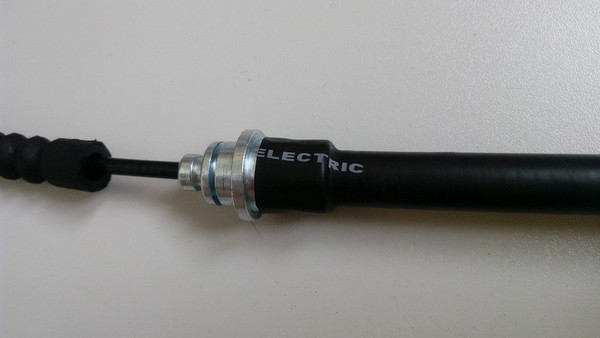

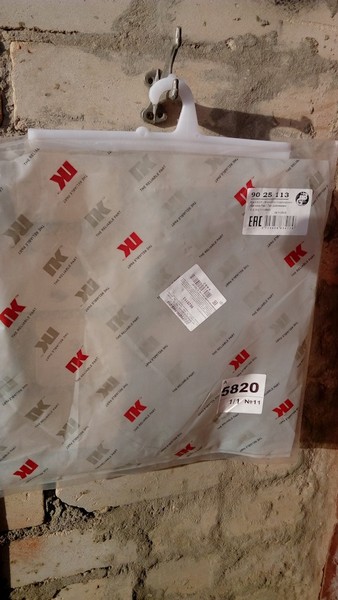

NK 90 25 113

3:520

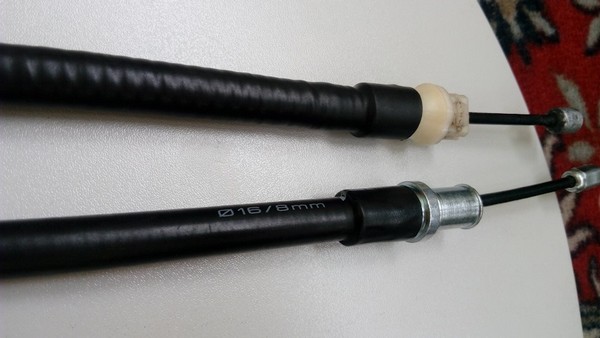

Качество норм, цена тоже не кусается 15 руб или 7.5$ за один. Тросики на универсал и хетчбек отличаются
На универсал короче.
Купил приехал домой и решил их немного доработать, чтобы на дольше хватило.
Хотя, по такой цене можно раз в год их менять.
Итак, на радиорынке был куплен термокембрик диаметром 16 (тросик брал с собой, чтобы проверить налезает через металлические бобышки или нет). Тросики около 2 метров.

3:1266


4:1771

Это для наглядности и испытывал на старом тросике как получиться.

4:1895

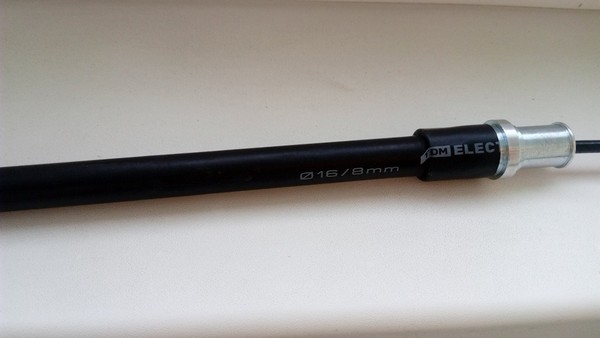

Снял с нового тросика фиксатор и натянул кембрик по всей длине.
На газу нагреваешь он ужимается почти в два раза.

4:2105




5:504

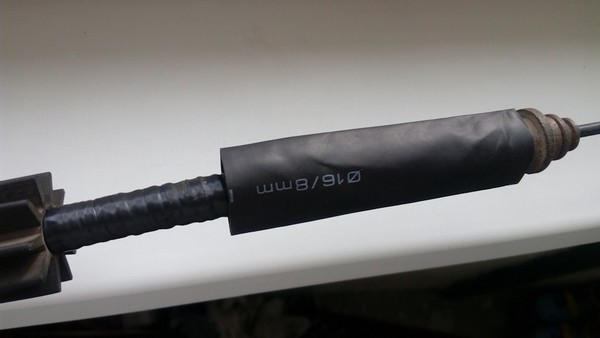

Двойная защита.

5:536


6:1041

Стяжками фиксируем с двух сторон

6:1105


7:1610

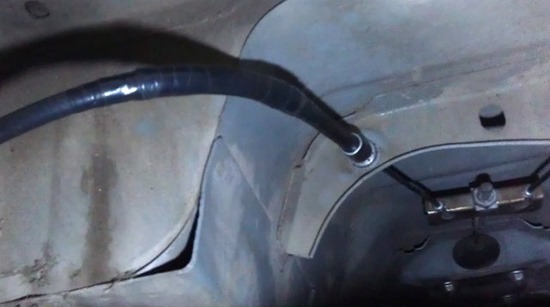

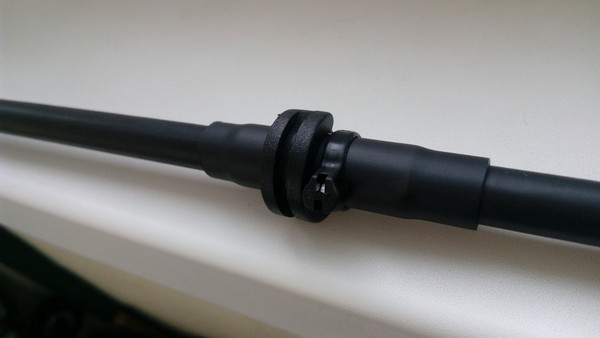

Этот кембрик не лопнет на морозе и надеюсь тросики прослужат дольше.

7:1739


8:2244




9:504

Старый тросик ещё оригинал, на нём все и пробовал.

9:598

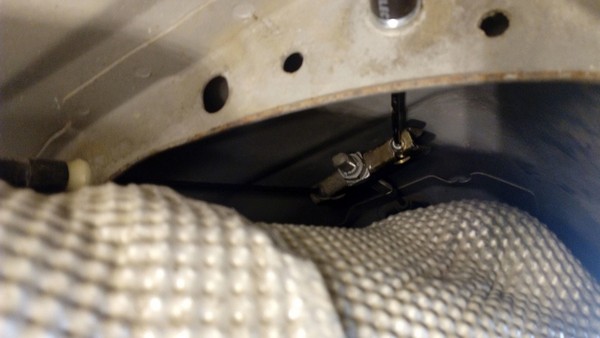

Теперь в гараже снимаем тепловой экран и вынимаем старые тросики.

9:722


10:1227

Максимально раскрутить, чтобы достать бобышки. Потом, когда вставили от новых тросиков гайкой натянуть ручник.

10:1434

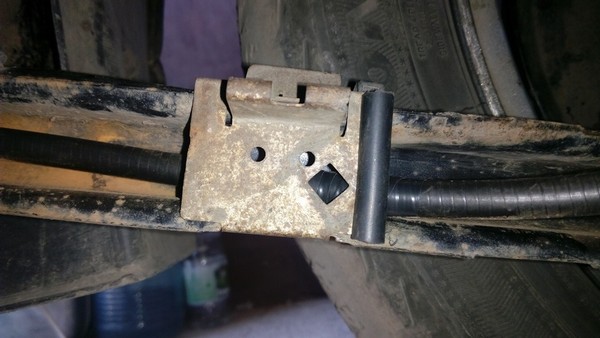

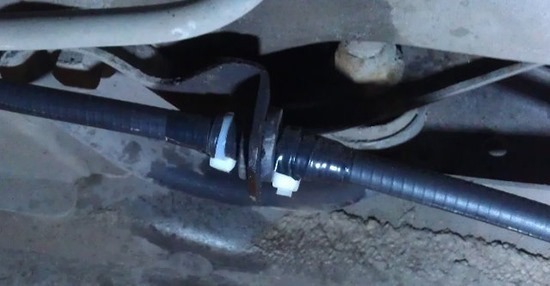

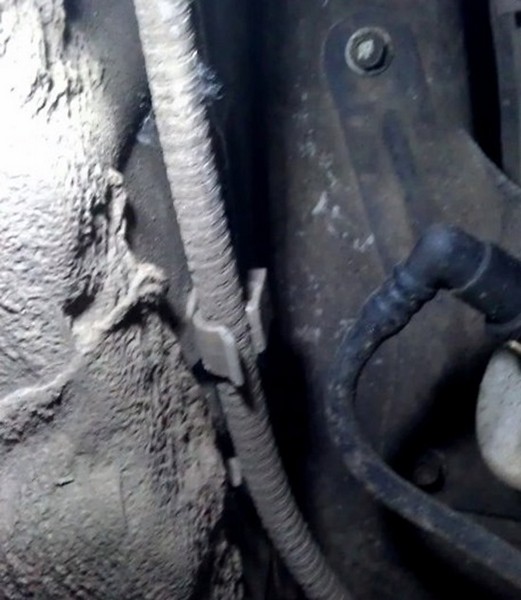

Теперь прокладываем новый тросик, почти везде пластиковые крепления для тросика присутствовали и колхозить ничего не пришлось, за время они не рассыпались и тросик держали нормально.

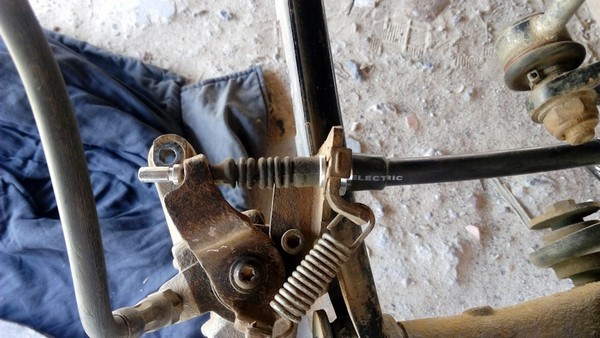

А вот последнее крепление, которое было на рычаге развалилось. Тогда я решил проложить тросик внутри рычага и скобой со стяжкой зафиксировать.

10:2038




11:504

Но так тросик не прослужил долго, так как этой скобой порезало изоляцию на тросике.

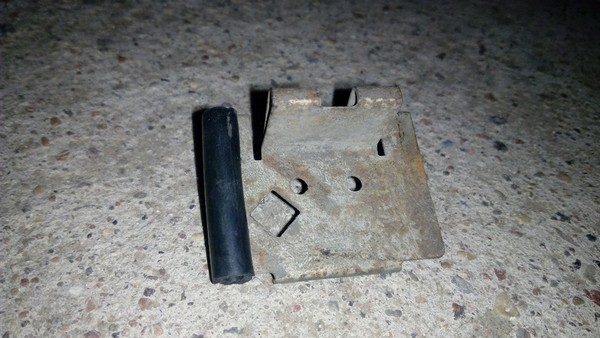

Решение было такое: берём резиновою трубочку, разрезаем и одеваем на скобу.
Получается вот так:

11:835


12:1340

Больше не будет резать

12:1385


13:1896

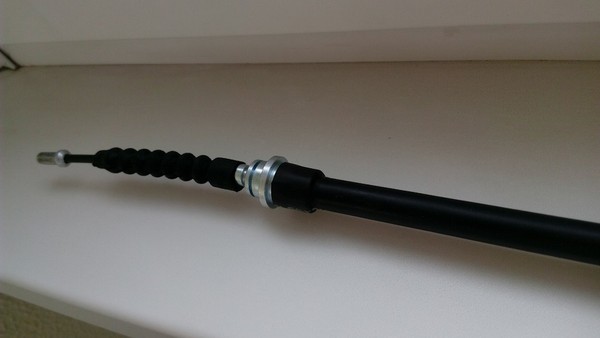

Готовый результат.

13:1934

Осталось только зафиксировать тросик вилочкой и натянуть пружину.

13:2060




14:504

Готово, натягиваем гайкой с коромыслом, зазор на флажке пару миллиметров

14:641

2. Замена троса ручного тормоза Ford Mondeo своими руками


15:1246


16:1751

Замена тросика привода стояночного тормоза производится в случае его износа или повреждения оболочки троса, а также в тех случаях, когда он сильно вытянулся и не позволяет как следует отрегулировать (подтянуть) ручник. Кроме того, трос ручника рекомендуется снимать не реже чем раз в год для проведения смазочных работ, как правило, перед зимней эксплуатацией.

16:2417



Добавить здесь особо нечего, поэтому давайте перейдем непосредственно к замене…

16:152

Для работы подготовьте:

16:199

· ключи на «10», «16».

16:237

· новые тросики ручника.

16:285

Пошаговая инструкция как заменить тросик ручника Ford Mondeo

16:394

Работа производится на смотровой яме или с использованием подъемника.

16:527

· Первым делом подпираем машину, чтобы не покатилась. Если у вас яма, для этого существуют противоткатные клинья.

16:737

· Далее домкратим машинку и вывешиваем два задние колеса.

16:846

· Опустите ручник в самое нижнее положение, чтобы разжались колодки.

16:975

· Тросики ручника на Мондео, как и на Фьюжене, спрятаны под алюминиевую теплозащиту. Поэтому перед тем как заменить трос ручника Форд Мондео вам потребуется снять теплозащиту. А ее не дает снять выхлопная труба, поэтому все по порядку. Стяните три резинки с подвесов глушителя и приемной трубы до начала катализатора. Затем, когда глушитель начнет свисать – подвяжите заднюю часть глушителя и приступайте к демонтажу теплозащитного кожуха, он крепится на 6 гаек под ключ на «10».

16:1852

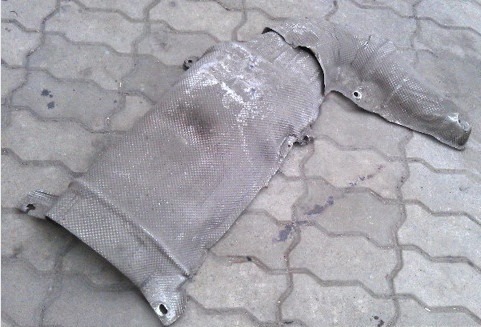

· Аккуратно снимите теплозащиту, старайтесь ничего не погнуть, чтобы потом не возникло проблем с установкой.

16:2055




17:504

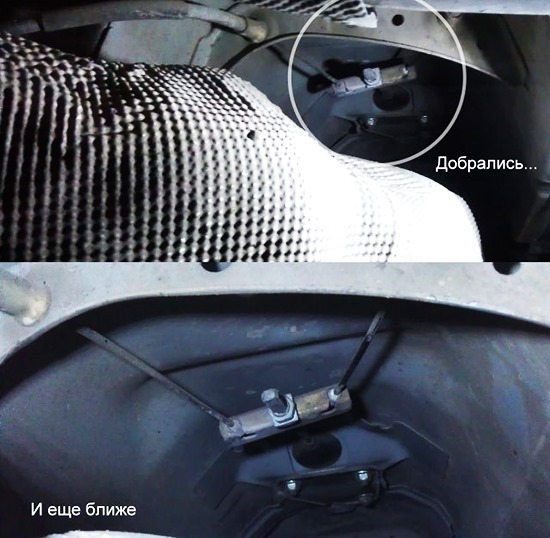

6. Теперь, когда ничего не мешает, можно смело снять тросы ручника.

17:629


18:1134

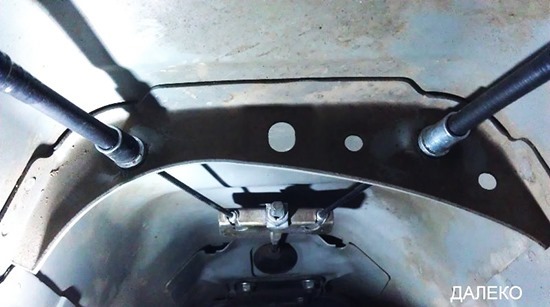

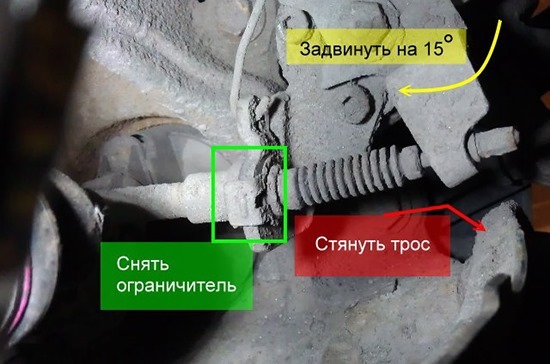

7. Убедитесь в том, что ручник не поднят вверх, затем стяните концы троса с одного кронштейна суппорта, а после и с другого.

18:1359


19:1864

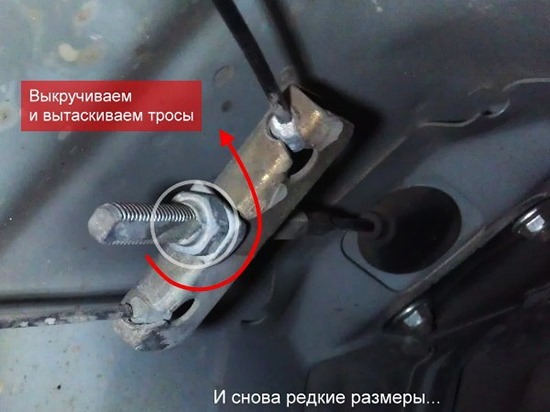

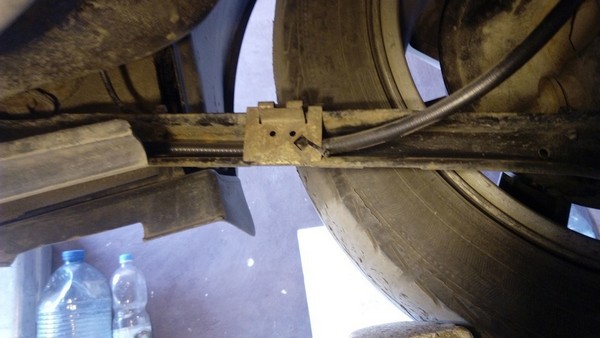

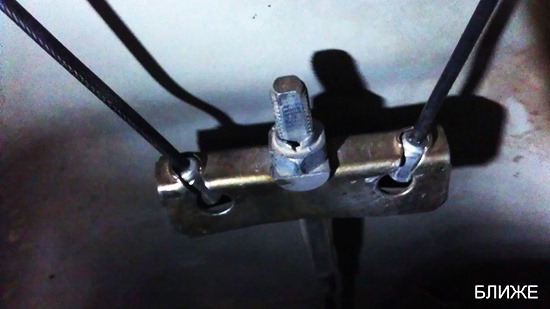

8. Теперь, что касается центрального троса и натяжного рычага… Здесь у меня следующая картина. Здесь пригодился накидной на «16». Откручиваете гайку, сдвигая тем самым натяжную планку назад.

19:2214




20:504

9. Вытяните из пластиковых фиксаторов сам кожух, а после и сами тросики.

20:637


21:1142

Перед сборкой решил смазать тросики, для этого в кожух каждого добавил по пару капель масла. Далее приступаем к обратной сборке.

21:1380

Как подтянуть трос ручника Форд Мндео

21:1455

1. Когда дойдете до натяжки несколько раз затяните и опустите ручник, чтобы приработать соединения и понять сколько нужно подтягивать.

21:1707


22:2212




23:504

2. Опустите ручник максимально вниз и приступайте к подтяжке. Одной рукой необходимо удерживать кронштейн с тросами, а второй тянуть гайку по часовой стрелке, наблюдая при этом за свободным ходом наконечников.

23:891


24:1396


25:1901

3. Теперь садитесь в салон и посмотрите на сколько сильно отклонился рычаг ручного тормоза на тормозном суппорте. Этот рычаг имеет довольно большой свободный ход, поэтому регулировка довольно проста и незамысловата, достаточно следить за увеличением зазора.

25:2379

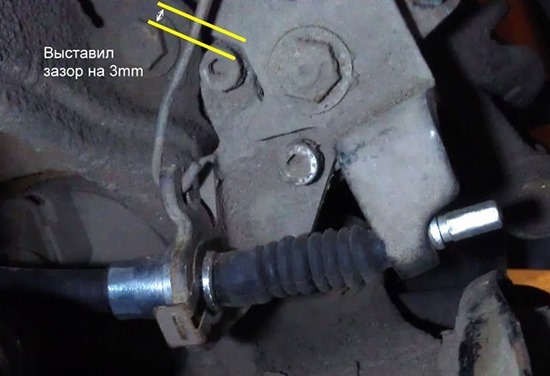

4. С обеих сторон я оставил зазор 3 мм, это позволило выдержать баланс между свободным ходом ручного тормоза и «мертвой хваткой» колодок.

25:251


26:756

Результат: ручник Форда Мондео стал ходить, как и полагается в рамках фиксированного диапазона, появилось правильное сопротивление «вес», который ощущается при затяжке ручника на 5-6 щелчке.

26:1108

При небольшом разгоне, если затянуть ручной тормоз — машина встает как вкопанная, на склонах также удерживает хорошо.
