Замена магнитолы, внедрение МР3 и линейный вход (AUX) в штатную магнитолу Nissan Almera N16



0:7

Содержание статьи:

0:47
  1. Замена магнитолы на Nissan Almera N16
  2. Внедрение МР3 в штатную магнитолу Nissan Almera N16
  3. Линейный вход (AUX) в штатную магнитолу Nissan Almera N16

1. Замена магнитолы на Nissan Almera N16

Замена магнитолы на Nissan Almera N16

как я менялштатную магнитолу на Nissan Almera N16 в комплектации Comfort. Зато накопился некоторый опыт эксплуатации, надеюсь кому-то пригодиться. Ничего сложного в замене магнитолы нет, по моему фотоотчёту справится даже новичок.

1:1268

Для замены нам понадобится:

1:1322

· новая магнитола формата 1DIN;

1:1379

· рамка на лицевую панель;

1:1430

· переходник на ISO разъём (необязательно);

1:1509

· отвертка, желательно ещё иметь шуруповёрт;

1:1594

· плоскогубцы с узкими язычками.

1:1657

Итак, сначала, была заказана такая вот рамка переходник для установки 1DIN магнитолы. Особо не выбирал — заказал в ближайшем магазине автоэлектроники за 1500руб. Там же была приобретена магнитола Pioneer DEH4300UB. Так как бюджет был ограничен, остановился на этой неплохой модели. Основными критериями были — известность марки, возможность подобрать подсветку в тон подсветки панели приборов. Чуть ниже опишу муки выбора и уже имеющийся опыт эксплуатации магнитолы.

1:2499



Ну а пока идём в гараж...

1:45


3:1057

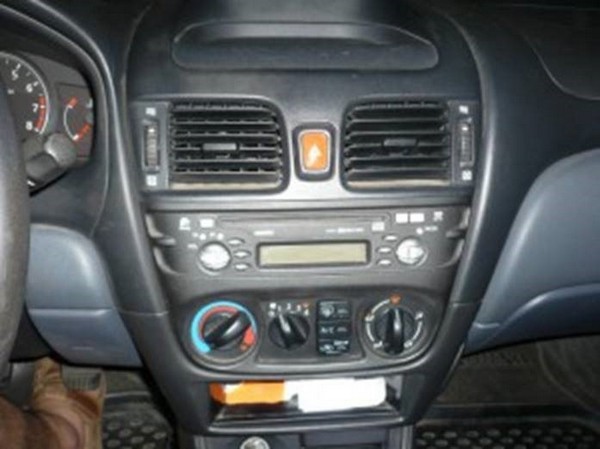

Так выглядит объект замены.

3:1113


5:2125

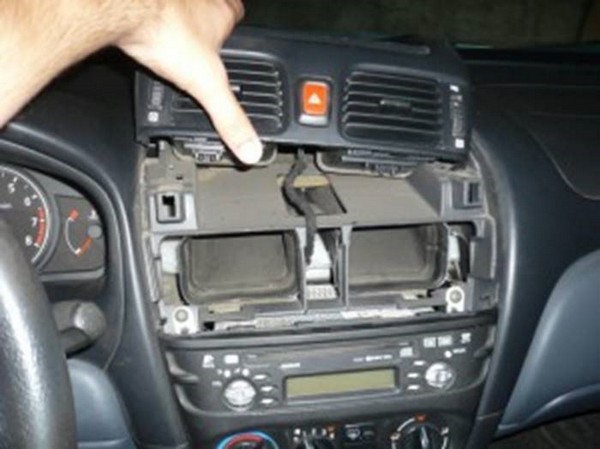

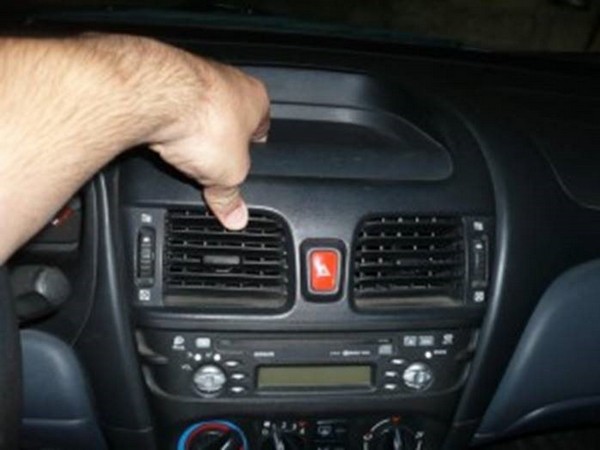

Шаг 1. Сперва снимаем верхнюю часть панели с решётками воздуховодов. Просто тянем на себя вдоль оси движения. Снимается панель довольно легко, только сначала, может быть, придётся приложить дополнительное усилие.

5:393


7:1405

Шаг 2. Снятую часть панели кладём сверху, чтобы не мешалась в дальнейшем. Отключать ничего не надо.

7:1589


9:2601

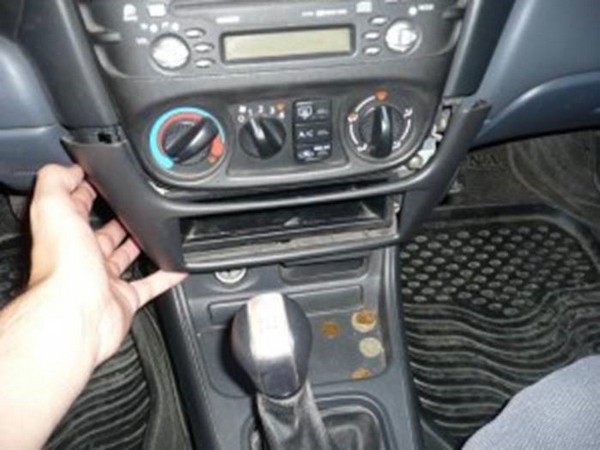

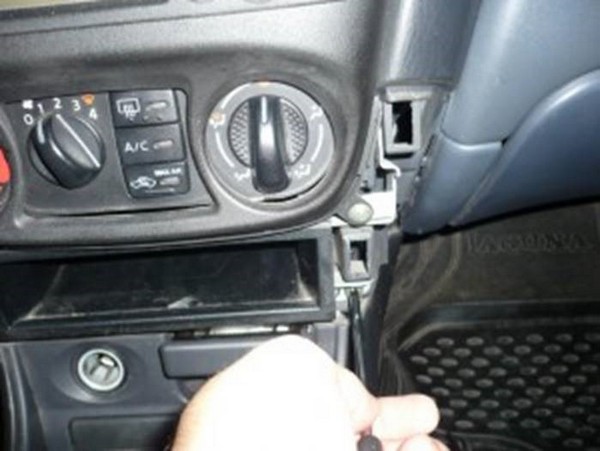

Шаг 3. Теперь снимаем облицовку нижней части панели. Берём за края облицовки, немного разводим в стороны и тянем на себя. Со снятием облицовки так же проблем возникнуть не должно.

9:329


11:1341

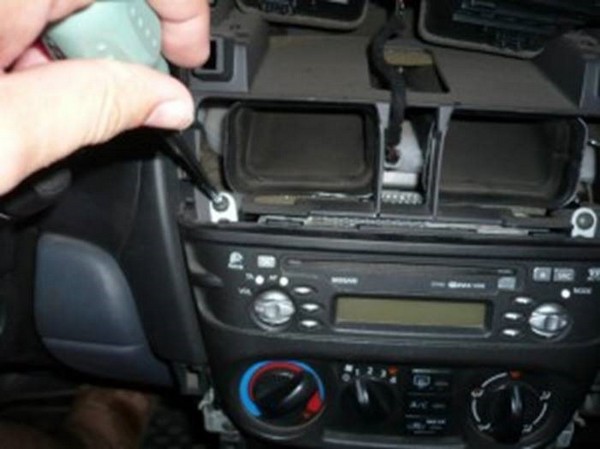

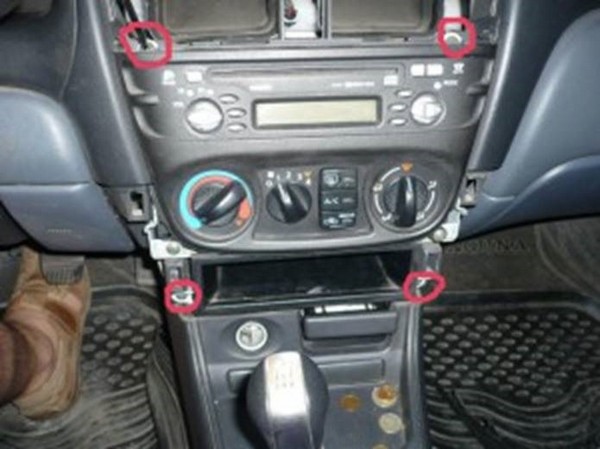

Шаг 4. Откручиваем 4 винта крепления магнитолы к панели. Расположение винтов обведено на фото. Можно открутить ещё 2 винта крепления рамки, расположенные посередине. А можно сделать это позднее.

11:1699


13:2709



Шаг 5. Два винта сверху

13:45



13:55



13:65


15:1075

Шаг 6. ...2 винта снизу

15:1117


17:2129

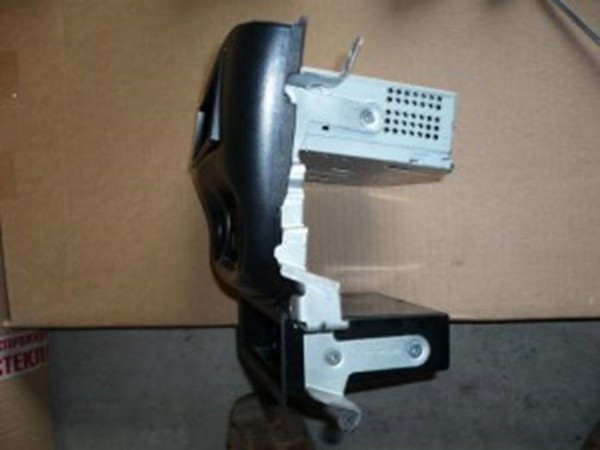

Шаг 7. Вытаскиваем старую магнитолу вместе с рамкой и каркасом крепления. Сложностей так же возникнуть не должно.

17:211


19:1223

Шаг 8. Отсоединяем от магнитолы колодку с проводами и кабель антенны. Теперь магнитола с каркасом в нашем распоряжении.

19:1446


21:2458

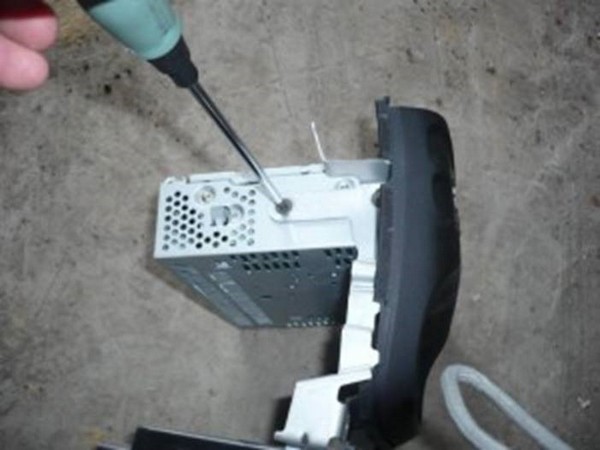

Шаг 9. Откручиваем магнитолу с рамкой от каркаса. По 2 винта крепления по бокам магнитолы к каркасу и 2 винта крепления лицевой панели к каркасу с лицевой части панели. Внимание... У меня магнитола откручивалась очень тяжело. Пришлось срывать винты шуруповёртом.

21:479


23:1491

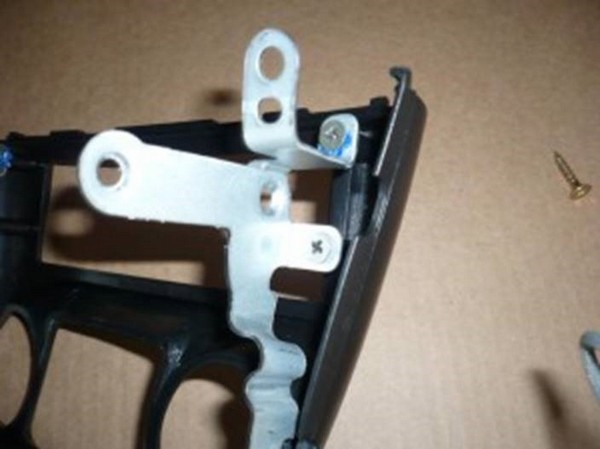

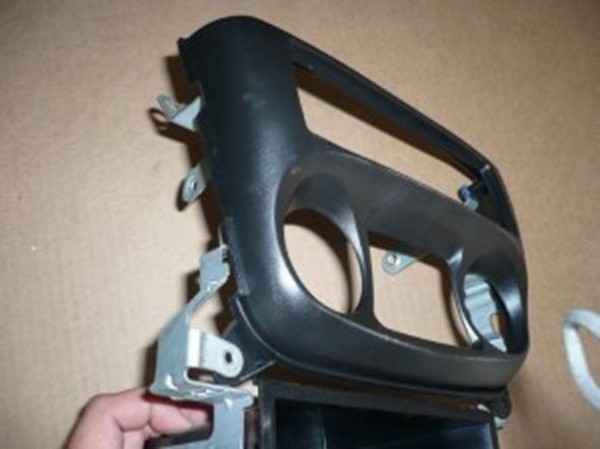

Шаг 10. Прикручиваем рамку к каркасу. 4 винта с тыльной стороны. Причём, у меня 2 верхних винта не прикручивались — отверстие на рамке было больше. Пришлось халтурить с изолентой. И ничего до сих пор держится, не беспокоит.

23:1896


25:2908



Шаг 11. Прикрепляем рамку к каркасу с лицевой стороны — 2 винта. Тут никаких проблем не возникло.

25:178


27:1190

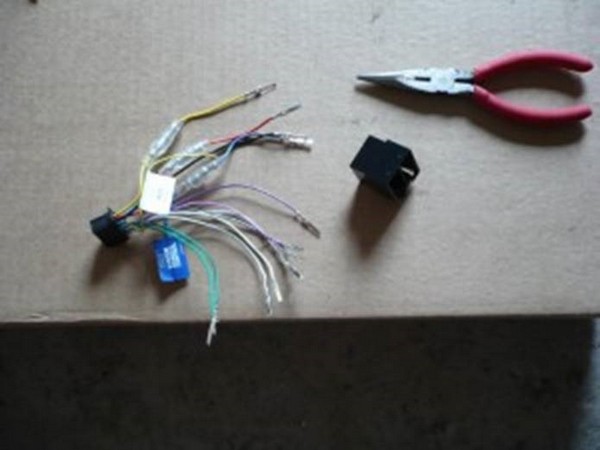

Шаг 12. Теперь подготовим проводку для подключения магнитолы. Вместе с магнитолой я купил переходник для ISO-разъёма (см. рисунок),

27:1429

27:1441

Адаптер для Nissan Almera Classic

27:1488

но он не подошёл. Как впоследствии оказалось, мне продали переходник для Альмеры Классик. Но ничего, можно обойтись и без переходника. Для начала вынимаем контакты из колодки ISO-разъёма. Тут мне понадобились плоскогубцы с узкими губками. Результат на фото.

27:1958


29:2970

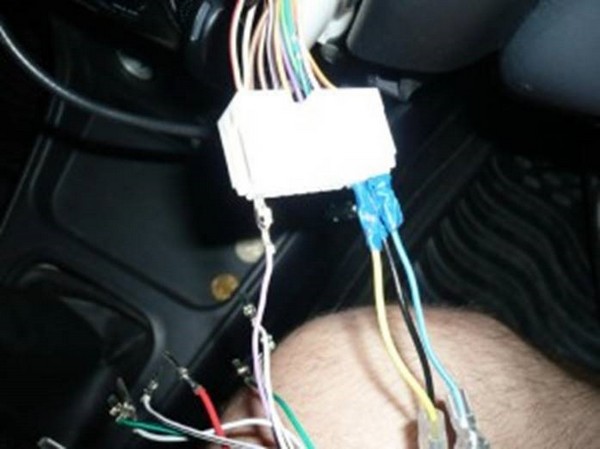

Шаг 13. Теперь подсоединяем разъёмы с магнитолы к колодке на автомобиле. Контакт вставляем до упора в колодку. Каждый контакт нужно заизолировать, чтобы они не соприкасались между собой. Схему соединения смотри ниже. Конечно, по-хорошему, лучше бы припаять провода, но и так крепление вполне надёжное.

29:552

Разъём Nissan

29:589

Назначение

29:621

ISO-разъём

29:649

Жёлтый с красным

29:695

Подсветка

29:723

Синий с белым

29:757

Розовый

29:787

Постоянный +

29:819

Жёлтый

29:841

Серый с красным

29:885

Динамик задний правый —

29:939

Фиолетовый с чёрным

29:985

Серый

29:1011

Динамик задний правый +

29:1063

Фиолетовый

29:1093

Коричневый

29:1129

Динамик передний правый +

29:1185

Серый

29:1205

Коричневый с белым

29:1255

Динамик передний правый —

29:1313

Серый с чёрным

29:1349

Оранжевый

29:1383

Динамик задний левый —

29:1435

Зелёный с чёрным

29:1475

Сиреневый

29:1509

Динамик задний левый +

29:1559

Зелёный

29:1583

Зелёный с жёлтым

29:1629

Динамик передний левый +

29:1683

Белый

29:1703

Синий

29:1729

Динамик передний левый —

29:1785

Белый с черным

29:1821

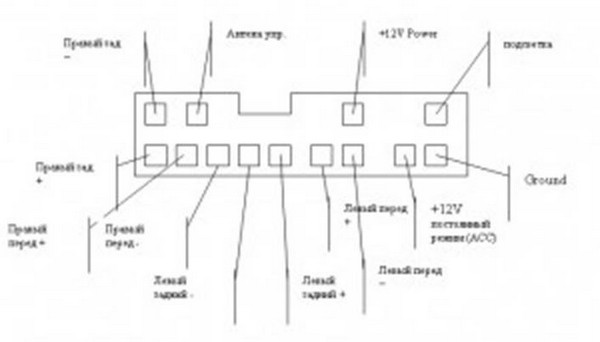

Схема колодки Nissan Almera

29:1876


31:2886




33:1011

Шаг14. В результате получаем такое соединение.

33:1100


35:2112



Шаг 15. Теперь закрепляем магнитолу. Используем 4 винта от старой магнитолы. Я использовал только 2 винта, по одной с каждой стороны, 2 других не подошли. Но магнитола хорошо силит в рамке и проблем тут никаких нет.

35:388


37:1400

Шаг 16. Подсоединяем проводку и вставляем провод антенны в соответствующие разъёмы магнитолы...

37:1579


39:2591



Шаг 17. Ставим рамку с магнитолой на место. Проверяем работоспособность. Закрепляем 4 винтами и собираем обратно переднюю панель.

39:239

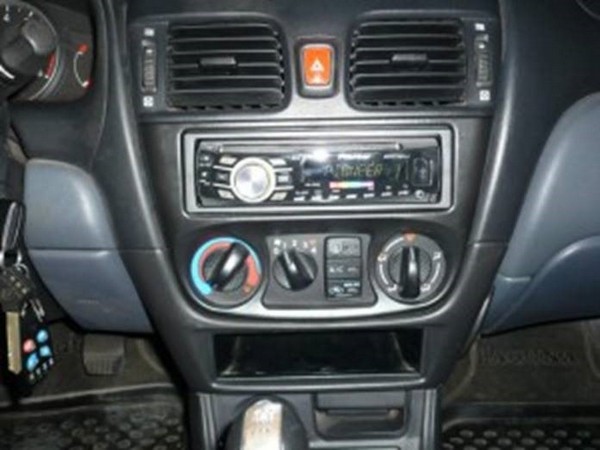

В итоге получаем:

39:276


41:1288

Пара слов о выборе магнитолы и рамки

41:1360

В принципе, можно было рамку и не покупать, а разместить магнитолу на месте полочки под блоком управления климатом. Я встречал много таких инсталляций. Но я не сделал это по следующим причинам:

41:1715

1. Эргономика. Расположение штатной магнитолы наиболее удачное — органы управления всегда находятся под рукой, нет необходимости сильно отвлекаться, чтобы посмотреть на экран.

41:2043



2. Эстетика. Зачем оставлять «морду» штатной магнитолы, если она не функционирует?

41:152

3. Всё-таки хотелось оставить полочку. Удобное место для хранения мелких вещей и лишаться его не хотелось бы.

41:353

Небольшой отзыв о Pioneer DEH4300UB.

Требования к магнитоле у меня невеликие, главное, чтоб играло качественно и был разъём USB. Изначально в этом бюджете (до 5000руб.) думал приобрести 1DIN магнитолу с небольшим цветным экраном. Что-то типа Prology DVS-1140 или Hyundai H-CMD4022/G/R. Потом начитался не самых лучших отзывов о магнитолах бюджетного класса и решил брать хоть и простую магнитолу, но более именитых производителей.

41:1086

В принципе, требование к магнитоле у меня одно — что бы играла. А цветной экран — это так, игрушки. По крайней мере в этом форм-факторе.

41:1334

В магазине, из того что было в наличии, мне предложили Pioneer DEH4300UB. Преимуществом данной модели является возможность изменять цвет подсветки и подобрать под тон подсветки Альмеры. В остальном вполне обычная автомагнитола, меня устраивает. Играет на мой непритязательный слух не хуже стандартной магнитолы, там кстати, clarion стоял. Радио принимает хорошо, даже немного получше чем раньше.

41:2041



У меня есть только 2 замечания.

41:58

1е — экранчик магнитолы бликует на солнце, что-то рассмотреть невозможно. Но это у всех дисплеев такого типа, ничего не поделаешь.

41:298

2е — при нажатии на регулятор громкости попадаешь в меню выбора режимов подсветки. Иногда, случайно нажимаешь, при регулировке звука. А выйти из него проблематично, я так и не нашёл как, приходится ждать нескоторое время, пока сам не выйдет. Неудобно.

41:757

А, в целом, хорошая магнитола. О своём выборе не пожалел.

41:862

2. Внедрение МР3 в штатную магнитолу Nissan Almera N16

Предыстория — надоело записывать CD диски с музыкой. хотел было уже заказать адаптер для штатной магнитолы (цена его около 4т.) с таким же успехом можно было купить магнитолу с флешкой…да только ее еще надо установить…
и вот недавно прочитал одну интересную запись.

41:1439

Понадобилось:
— паяльник

41:1490

Внедрение МР3 в штатную магнитолу Nissan Almera N16

42:1997

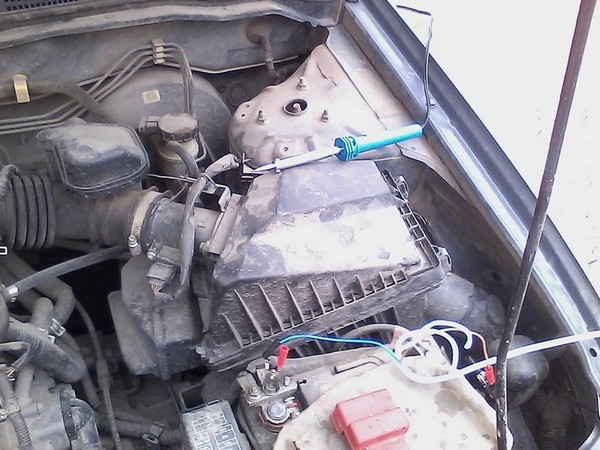

у меня автомобильный от акума

42:55

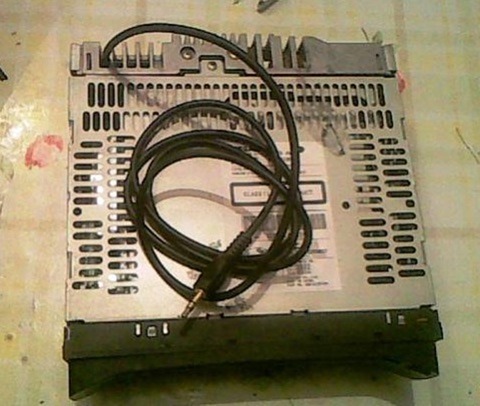

— провод с разъемом 3,5 мм

42:104


43:611

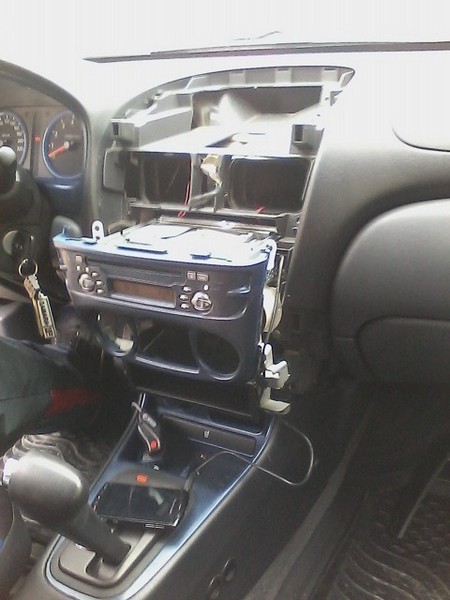

вот так вот. пробный запуск.

43:665


44:1172

— ну и руки.
— и полчаса времени.

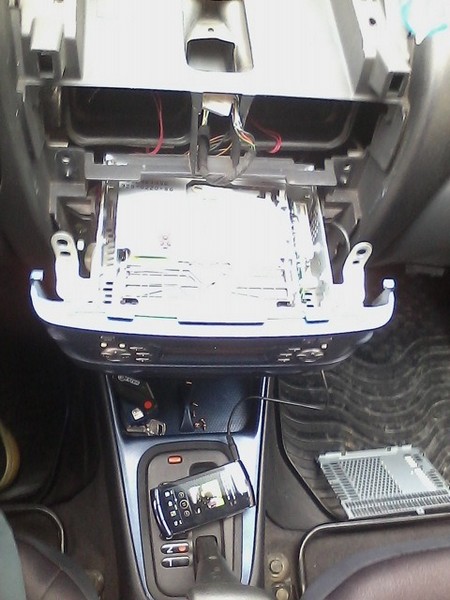

Теперь могу подключать любой носитель музыки.
Я использовал для этого завалявшийся телефон.

44:1408


45:1915

вывел шнур в нижнюю нишу

45:1963

данный способ подойдет, я думаю, для любой штатной магнитолы…

45:2080




46:504

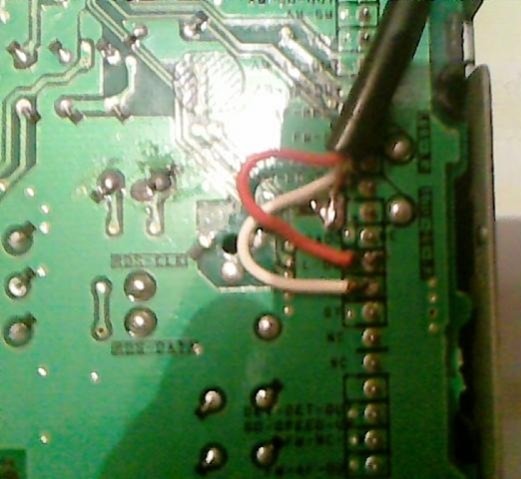

нужно припаять массу, L-OUT и R-OUT

46:562

3. Линейный вход (AUX) в штатную магнитолу Nissan Almera N16

Самое сложное было разобрать магнитолу до последнего винтика и обратно собрать.
Подключил свой iPod, качество звучания отличное, как с СD.

46:910

Далее описание для двух штатных магнитол:

46:990

Организация линейного входа в штатную голову CY-100 (PN-2419F)

46:1095

Снимаем голову, снимаем черную морду с магнитолы, снимаем нижнюю железную крышку. Кладем открытой (зеленой) платой вверх и передом к себе. Справа будет длинная дорожка из контактов,

46:1429

Линейный вход (AUX) в штатную магнитолу Nissan Almera N16

47:1934

там ищем L-out и R-out к ним припаевам соответственно левый и правый канал, землю вешаем на лужёную площадочку (массу). Выводим провод, собираем, находим частоту где ничего не передается, или не находим, результат одинаковый, подключаем mp3 или любой другой источник и наслаждаемся. Громкость регулиируется и с панели, и с руля, треки с устройства. Качество звука, если настроить эквалайзер на источнике, довольно хорошее.

47:2693




48:504


49:1009

Для Clarion PN-2424M

49:1036

Перед снятием магнитолы проверяйте наличие кода для разблокировки!

49:1164

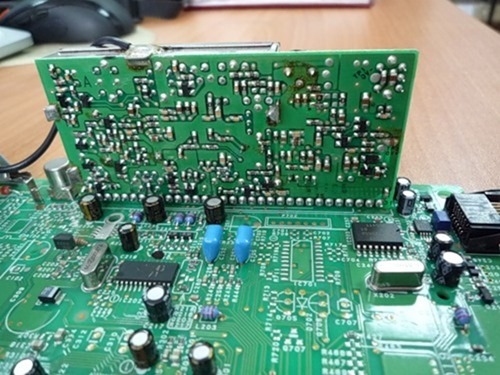

Разбирается магнитола, начиная с верхней крышки. Далее откручивается передняя облицовка, снимается с пластиковых клипс. Откручивается передняя металлическая пластинка, затем верхний блок с CD-приводом. Вид платы с тюнером.

49:1576


50:2081

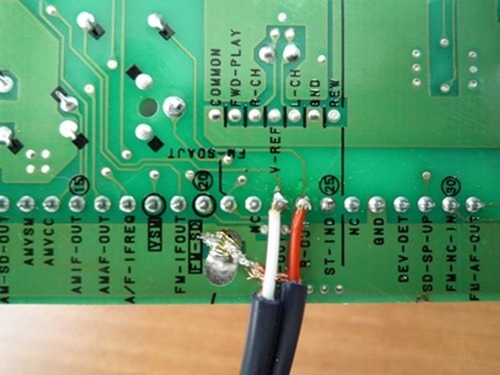

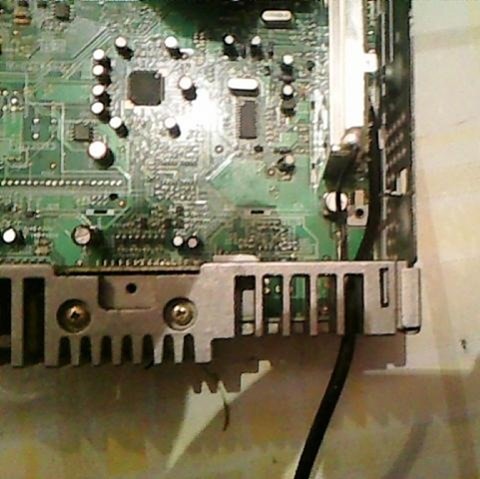

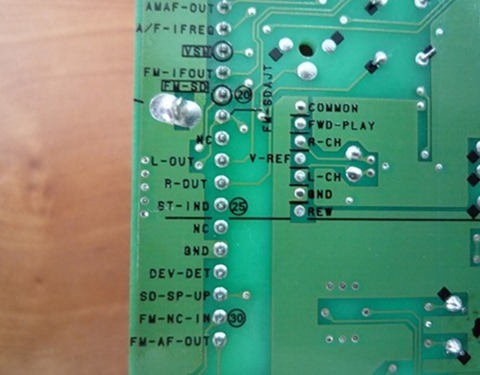

Так выглядит часть контактов, которая нам потребуется для создания линейного входа:

50:157


51:662

Припаиваем массу, L-OUT и R-OUT (выходы для тюнера являются входами магнитолы, это чтобы не смущали надписи OUT)

51:857


52:1362

Собираем в обратном порядке.

52:1418

После установки вводим код магнитолы (перед отключением обязательно проверьте его наличие у вас), включаем тюнер и втыкаем плеер в припаянный Jack. Все работает, без помех от радио. Радио также сохранило свою работоспособность.

52:1834
