Замена привода ГРМ, установка автоматического натяжителя "пилот" и гидронатяжителя цепи на АНЦ ISAI в Шевроле Ниву (ВАЗ 2123)

Содержание статьи:

0:35
  1. Замена привода ГРМ и установка автоматического натяжителя "пилот" в Шевроле Ниву (ВАЗ 2123)
  2. Замена штатного гидронатяжителя цепи на АНЦ ISAI в Шевроле Нивы (ВАЗ 2123)

1. Замена привода ГРМ и установка автоматического натяжителя "пилот" в Шевроле Ниву (ВАЗ 2123)

Двигатель грохочет цепью, дизельный звук. Вывод: замена привода ГРМ. На улице далеко за -30, но делать нечего, скоро уезжаю на месяц, супруге надо оставить авто в надлежащем виде. Были закуплены все необходимые комплектующие: цепь, 3 звездочки, башмак натяжителя, успокоитель, автоматический натяжитель цепи "пилот", датчик аварийной сигнализации давления масла, лобовой сальник, прокладка крышки, прокладка помпы

0:1267

Замена привода ГРМ и установка автоматического натяжителя "пилот" в Шевроле Ниву (ВАЗ 2123)

1:1772

Комплектующие

1:1802

Оснастка в виде спецключа на 38 для ВАЗов

1:1879


2:2384

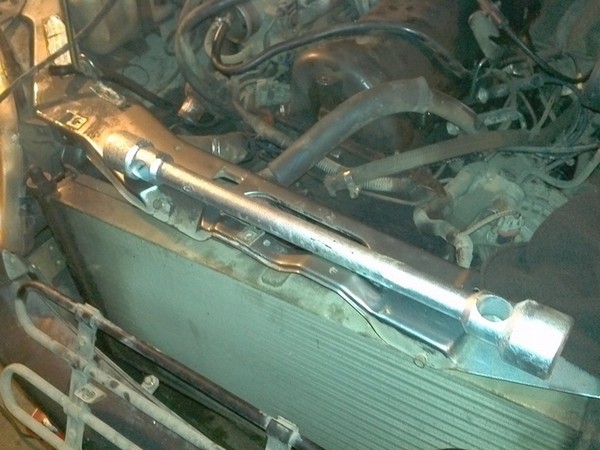

Ключ на 38 ВАЗ для гайки шкива

2:55

Который не подошел, в виду особой формы шкива, поэтому в магазине для грузовиков был куплен за 650 руб баллоник 32х38

2:265


3:770

Баллоник для грузовика

3:816

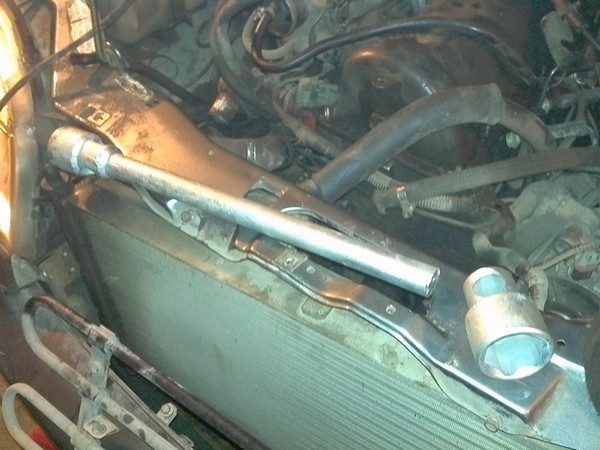

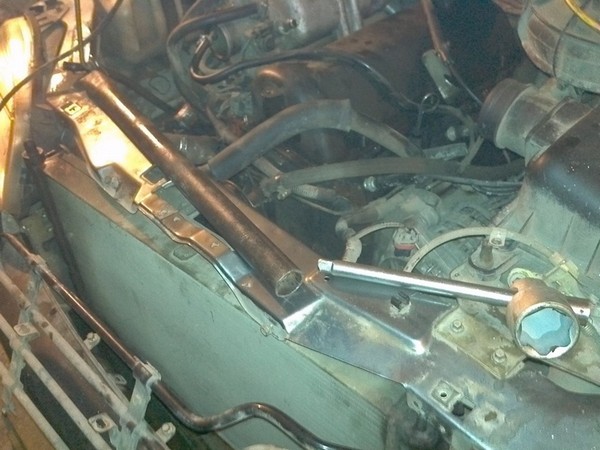

И изготовлена мегаголовка на 38

3:876


4:1381

Мегаголовка

4:1407


5:1912

Мегаголовка

5:1938

ПОДГОТОВКА

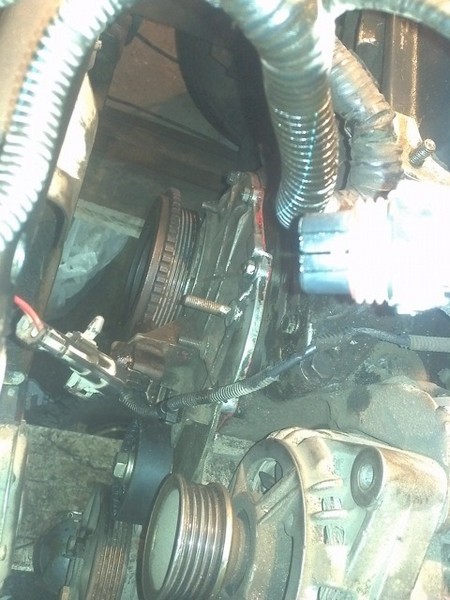

Снял радиатор с вентиляторами согласно мануалу. Его не вытаскивал, а отвел вперед. Снял ремень генератора. Снял помпу. Снял воздушный тракт. Снял натяжной ролик. Снял обводной ролик, отщелкнув отверткой крышечку и выкрутив болт. Отсоединил все разъемы, патрубки, тросик газа с клапанной крышки, чтобы освободить рабочее пространство. Снизу снял пыльник двигателя, защиту. Открутил клапанную крышку

5:2691




6:504

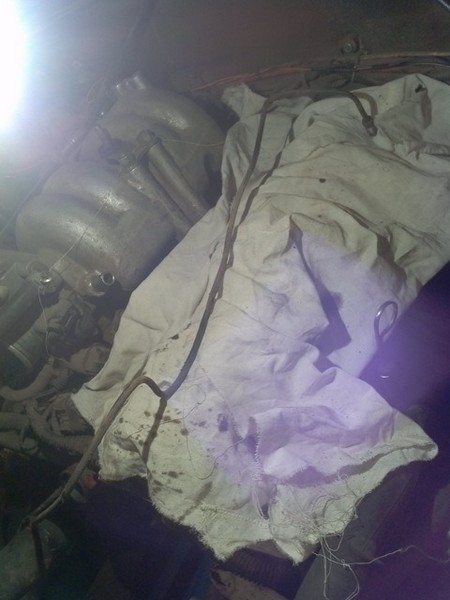

Снимаем все

6:529

РАЗБОРКА
Поставил авто на блокировку (повышенный ряд) включил 4 -ую передачу, поставил упоры под колеса. Открутил с крышки привода ГРМ две гайки сверху и 7 болтов по кругу, открутил болт на косынке кронштейна генератора, снял косынку. Мегаголовкой с трубой снизу сорвал гайку шкива. Открутил 3 болта поддона. Снял клапанную крышку, разогнул стопор болта звездочки распредвала, головкой на 17 сорвал болт. Накрыл головку чистой тряпкой. За шкив выставил метки коленвала и распредвала, предварительно выкрутив свечи. Снял шкив. Снял крышку, закрыл чистой тряпкой. Открутил 2 болта успокоителя, вытащил успокоитель. Разогнул стопор звездочки маслонасоса, сорвал болт головкой на 17.

6:1766


7:2271

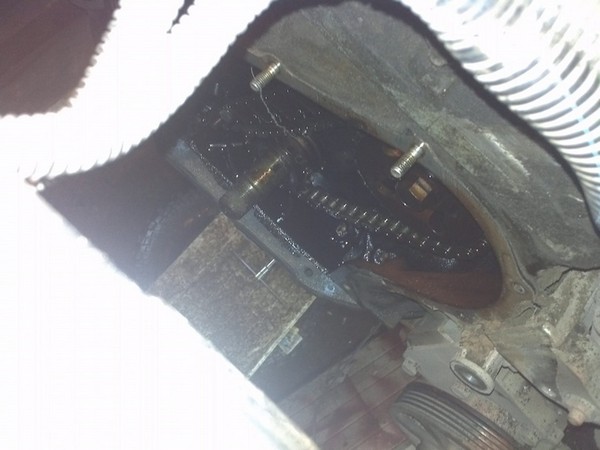

Крышка снята

7:26


8:531

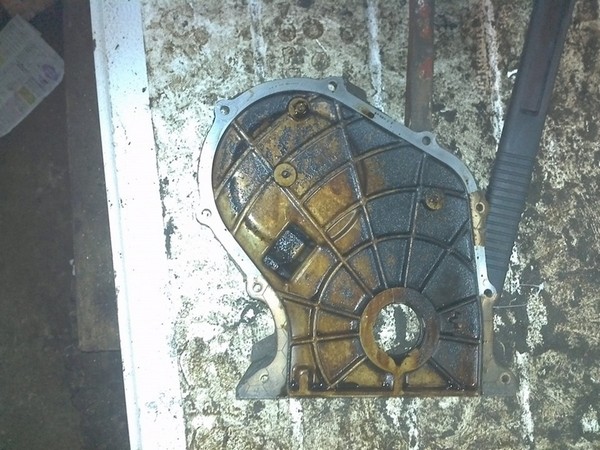

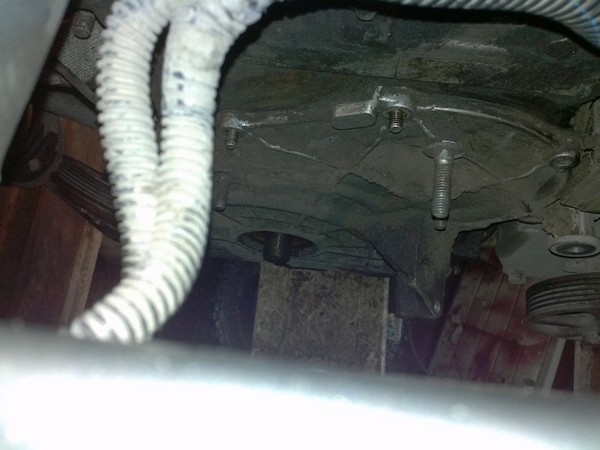

Крышка привода ГРМ

8:569

Демонтировал гидронатяжитель, для чего сперва снял его масляную магистраль, используя ключ для тормозных трубок.

8:781


9:1286

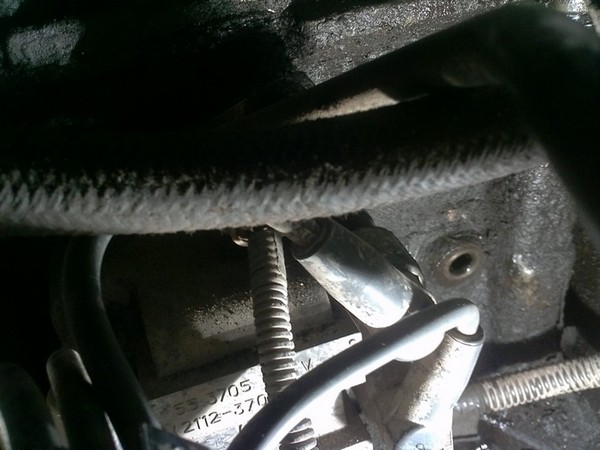

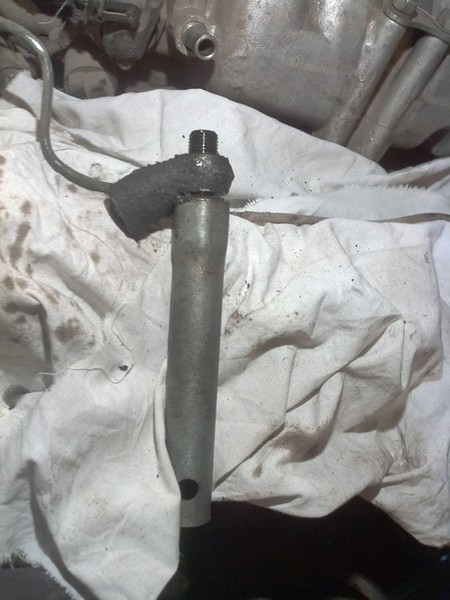

Масляная магистраль гидронатяжителя

9:1358

Ключом на 22 выкрутил из тройника, аварийный датчик давления масла. Свечным ключом выкрутил тройник.

9:1544


10:2049



Тройник

10:17

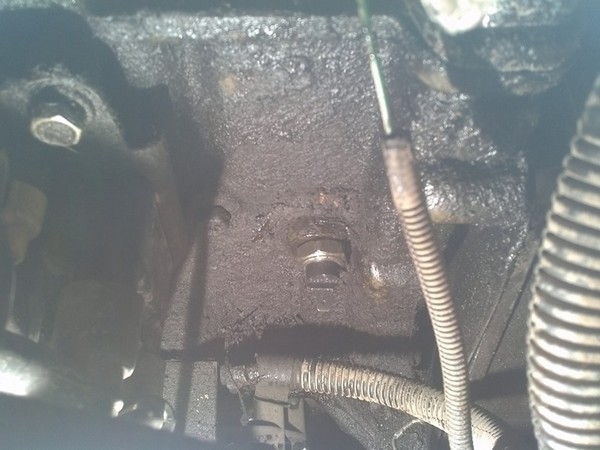

На место тройника ввернул аварийный датчик давления масла (я сразу ввернул новый).

10:171


11:676

Тройник выкручен

11:711


12:1216

Датчик установлен

12:1253

Открутил две гайки гидронатяжителя, сложность с верхней гайкой, сперва сорвал ее маленьким накидным на 10, затем одел ключ-трубочку на 10 и крутил трубочку пассатижами.

12:1561


13:2066

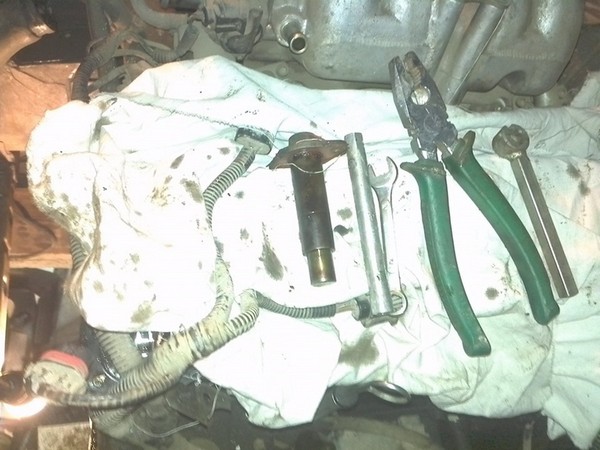

Гидронатяжитель и инструмент для демонтажа

13:83

Снял гидронатяжитель, выкрутил болт башмака, снял его. Снял звездочку распредвала, цепь и остальные 2 звездочки.

13:291


14:796

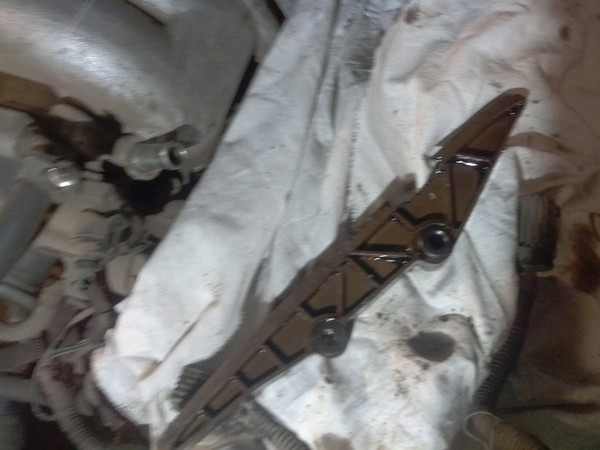

Успокоитель

14:822


15:1327

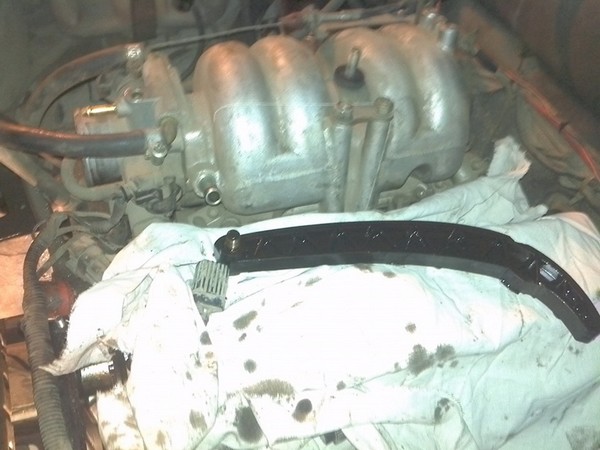

Башмак

15:1343


16:1848

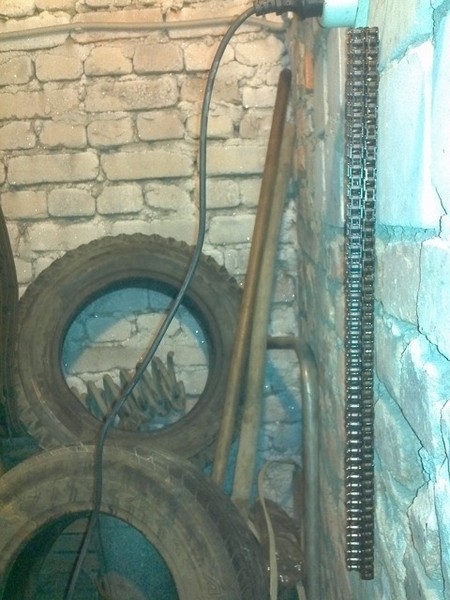

У стены старая цепь, сверху новая

16:1912

Обратите внимание, на сколько старая длиннее новой

16:2009




17:504

Все старые звездочки и цепь в металлолом.

17:583


18:1088

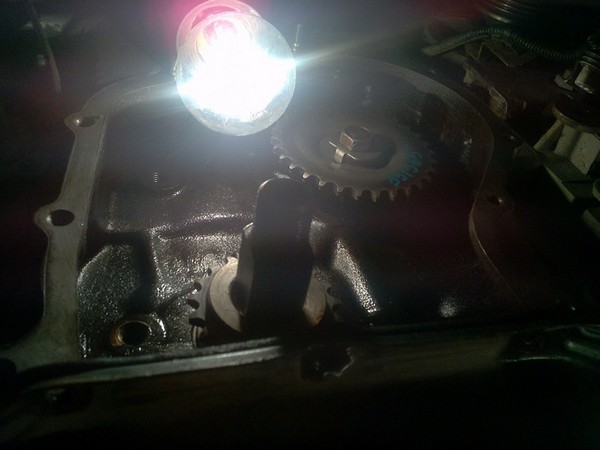

Звездочки сняты

18:1121

СБОРКА
Отверткой выковырнул лобовой сальник КВ из крышки. Крышку тщательно очистил от грязи, остатков старой прокладки, очистил посадочное место сальника. Вставил новый сальник, слегка смазав моторным маслом, используя старый в качестве оправки осадил его на место. Крышку убрал в сторону.

18:1657


19:2162

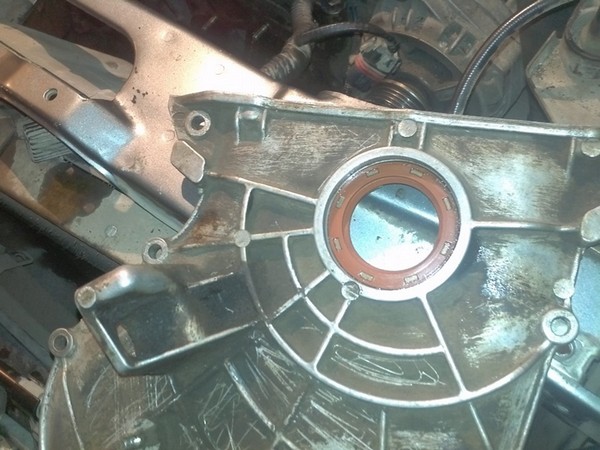

Крышка с новым сальником

19:48

Завел башмак натяжителя, оперев опорную часть башмака на стену двигателя, легкими ударами молотка набил болт крепления башмака (некоторые предлагают пройтись круглым напильником, чтобы болт вставился от руки, но я категорически против, т.к. предварительно набив болт увидел что там точная посадка и башмак поворачивается на болту ровно без заеданий и люфтов. Если расточить — башмак будет болтаться на оси), закрутил болт на место, затянул. Башмак отвел к стенке двигателя, чтобы не мешал дальнейшей установке цепи.
Установил звездочку коленвала. Установил звездочку маслонасоса (не забываем про дистанционную и стопорную шайбы, фиксирующий шип стопорной шайбы слегка подточил напильником, чтобы он плотно входил в паз звездочки, шип загнул под углом 90 гр), закрутил болт.

19:1467


20:1972

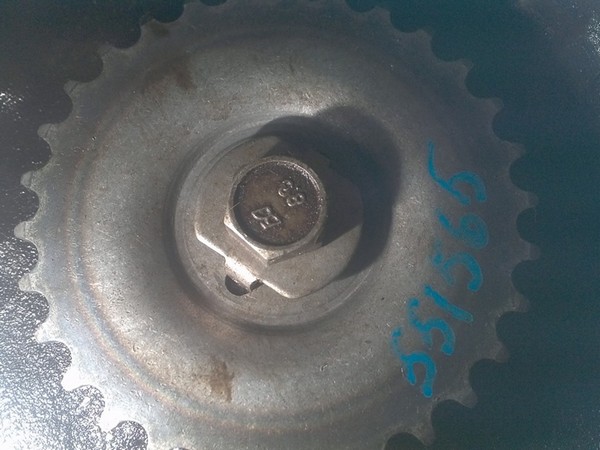

Стопорная шайба

20:2005




21:504

Новые звездочки установлены

21:560

Аналогично установил звездочку РВ (проверяем метку, если надо подводим, я использую свой накидной ключ на 13, используя его как рычаг давлю аккуратно на нижний зуб звездочки с той или другой стороны).
Установил новый успокоитель.
Ключом на 24 подвел КВ в ВМТ (метка ВМТ расположена на зубу напротив шпонки).
Одел цепь, предварительно вымочив ее в моторном масле, по направлению звездочка КВ-звездочка маслонасоса-звездочка РВ), обеспечивая натяжение по плечам звездочка КВ-звездочка маслонасоса, звездочка маслонасоса-звездочка РВ, при этом положение валов по меткам должно быть соблюдено (манипулируйте звездочкой маслонасоса).
Установил натяжитель пилот, предварительно смазав с обех сторон прокладку герметиком, установил прокладку на шпильки крепления натяжителя. Натяжитель установил на место (Внимание! Корпус натяжителя должен быть расположен вверх, т.е вырез через который видно пружину вверху. В качестве ориентира: загнутая часть чеки, смотрит в сторону моторного щита). Затянул крепежные гайки натяжителя, используя те-же приемы и инструмент, что при демонтаже гидронатяжителя.

21:2560




22:504

Натяжитель установлен

22:549

Проверил метки валов и натяжение цепи. (Метки должны совпадать), пассатижами выдернул чеку, натяжитель взведен.
Ключом на 24 делаю 4 полных оборота КВ. Проверил метки.
Затянул болты на звездочке РВ и звездочке маслонасоса, используя отвертку загнул стопорные шайбы, плотно прижал загнутые части стопорных шайб к головкам болтов (использую удлинитель от головок и молоток). Повторно прокрутил КВ и проверил метки.
Смазав с двух сторон прокладку герметиком, прикладываю к крышке. Крышку устанавливаю на место. Закручиваю соответствующие болты и гайки (закручиваю не до конца, не забываем про косынку кронштейна генератора).
Установил шкив на место (для того чтобы он встал до конца можно манипулировать крышкой). После установки шкива затянул болты и гайки крышки (не забывайте про 3 болта поддона двигателя).
Протянул клапанную крышку.
Мои ролики приводного ремня прошли 120 тыс. и соответственно требуют замены, купил 2 ролика по 360 руб., ролики отечественные (в том магазине INA не было, ехать в другие магазины время не позволяло.

22:2427




23:504

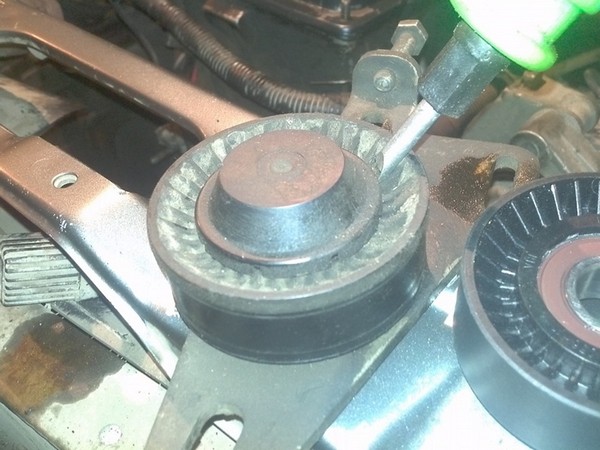

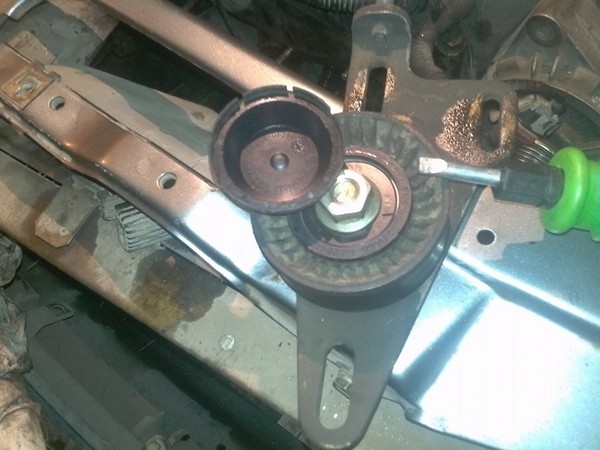

Как разобрать ролик

23:544


24:1049

Разобранный ролик

24:1086


25:1591

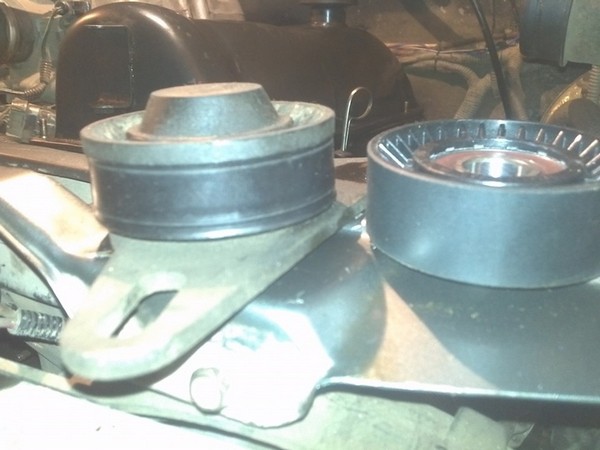

Ролик старый, ролик новый

25:1641

Были установлены новые ролики. Натяжной был затянут без проблем. Обводной ролик при затяжке сильно зажимало, до состояния полной неподвижности, я его (временно!) немного ослабил.

25:1970

Установил на место помпу с новой прокладкой и герметиком.
Установив авто на блокировку (повышенный ряд) и 4-ую передачу, протянул гайку шкива мегаголовкой.

25:2257




26:504

ДВС собран

26:527

Подсоединил все разъемы. Надел приводной ремень.
Установил на место радиатор и вентиляторы, попутно заменив некоторые патрубки, шланги, хомуты, посадив их на герметик, после чего тщательно протянул.
Залил ОЖ.
Двигатель готов к первоначальному пуску.
ЗАПУСК
Ключ на старт… Звук мотора приятно ласкает слух, слышны только шум ремня, легкое клацанье адсорбера и легкий приятный шелест цепи. При прогреве клацает один гидрик, эта проблема будет решена через месяц, перед заменой масла (по мере прогрева гидрик умолк). И тут внезапно возник звонкий посторонний звук. Прислушиваюсь, нахожу зону от куда он идет, глушу мотор. Выясняется, это обводной ролик (был ослаблен мной при сборке), дотрагиваюсь до его крышки, крышка отскакивает, обнажает вывернувшийся болт. Дело ясное. Затягиваю болт до упора, одеваю крышку. Ключ на старт, свист ремня, легкая маленькая струйка дыма из-под ремня где ролик, свист прекращается, ролик вращается. Жду минуту, глушу мотор. Осматриваю ролики. Оба крутятся от руки. Натяжной в полном порядке. Обводной в норме, но с тыльной стороны по торцу каемка из пластмассы, оставшаяся после того как ремень его первоначально проворачивал со свистом. Убираю каемку. Завожу, смотрю, слушаю, наблюдаю за температурой. 15 минут работы — полет нормальный. Глушу. Устанавливаю решетку радиатора, пыльник двигателя, защиту. Автомобиль готов к эксплуатации.
Завожу, выезжаю, пробный заезд. Доволен как удав, давно уже не помню такого звука двигателя. Мотор приемистый, т.е. с УОЗ все хорошо. Я рад и доволен проделанной работой.

26:3329



2. Замена штатного гидронатяжителя цепи на АНЦ ISAI в Шевроле Нивы (ВАЗ 2123)

Замена штатного гидронатяжителя цепи на АНЦ ISAI в Шевроле Нивы (ВАЗ 2123)

27:640

За последнее время довольно много чего поменял в машинке. Времени не было, чтобы обо всём тут написать. Буду теперь потихоньку выкладывать и делиться со всеми.
Итак, замена штатного натяжителя цепи. Для начала небольшое вступление. Начнём с терминов. ГНЦ — гидронатяжитель цепи, штатная конструкция, обеспечивающая натяжение цепи засчёт гидравлики натяжителя (вернее сказать, цепь натягивает башмак, который в свою очередь отклоняется натяжителем). Недостаток конструкции — при запуске на холодную, пока масло не накачается и не создаст должно давления, шток натяжителя зачастую легко продавливается и цепь ГРМ в такой момент натянута недостаточно сильно, вследствие чего цепь вибрирует и со временем разбивает успокоитель (он находится на противоположной от ГНЦ ветви цепи ГРМ, называемой ведущей ветвью цепи). Езда с разбитым успокоителем черевата серьёзными последствиями — на больших оборотах слабонатянутую цепь мотыляет настолько сильно, что цепь может просто-напросто перескочить на несколько зубьев на звёздочке, что приведёт к рассогласованной работе коленвала и распредвала и как следствие — несогласованной работе клапанов с цилиндрами. В худшем случае происходит загиб клапанов.
Выход из данной ситуации — поставить механический автоматический натяжитель цепи (АНЦ). Механика лишена недостатков гидравлики и при правильной конструкции позволяет повысить надёжность данного узла газораспределительного механизма (ГРМ). Все автоматические натяжители цепи построены по одному принципу — их шток выдвигается автоматически, по мере растягивания цепи, что позволяет автоматически выбирать провисания цепи. Из автоматических натяжителей у Шниваводов весьма популярен АНЦ фирмы РОДОС (более известный как Pilot). Но и он имеет свои недостатки. Один из них — дискретность хода штока (с дискретностью около 1 мм). В принципе на мой взгляд это не сильный недостаток, если бы не было нареканий на качество изготовления данного натяжителя (что приводило, как правило, к подклиниванию штока, после чего натяжитель начинал работать как обычный механический, а не автоматический). Только беда в том, что владелец авто думает, что с натяжителем всё в порядке и продолжает ездить дальше, пока ослабленная цепь не раздолбает успокоитель.

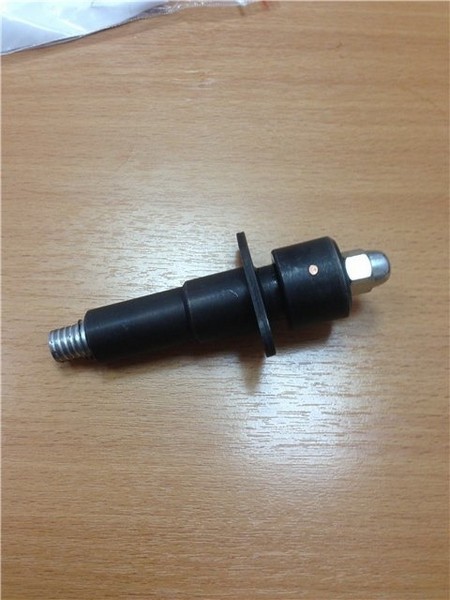

Новой же разработкой в данной сфере стал АНЦ нашего российского кулибина Исаева Вячеслава Викторовича. Данный АНЦ получил название ISAI. В нём пружина часового типа автоматически выкручивает регулировочный винт по мере износа цепи. При этом ход винта плавный, бесступенчатый, что выгодно отличает его от других АНЦ. К тому же конструкция натяжителя очень прочная. Именно поэтому было решено поставить именно этот натяжитель, а штатный гидравлический — демонтировать.

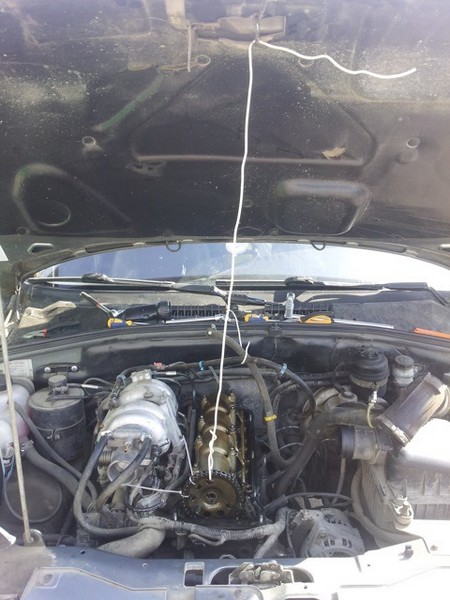

Решение о замене штатного ГНЦ на АНЦ ISAI было принято после тщательного изучения данной темы на всем известном шнивоводам сайте. Решил я проверить целостность успокоителя цепи ослабив маленько болты его крепления. Поболтал один болт, пощупал при этом другой — колебания от болта к болту не передаются. Сделал вывод, что успокоителя у меня уже нет. Заказал автоматический натяжитель, параллельно прикупив новый успокоитель. Как только АНЦ пришёл, скинул клапанную крышку двигателя. Догадки об отсутствии успокоителя подтвердились. Вывернул болты, подхватив при этом металлические втулки успокоителя, дабы не упали в поддон движка и ещё достал проволокой и пинцетом пока ещё не перемолотый цепью кусок (где-то 1/3 часть старого успокоителя). Остальное походу плавает в поддоне с маслом. Ну да фиг с ним, никуда оно теперь из масла не денется. Демонтировал штатный ГНЦ с его магистралью (предварительно перед этим побрызгал WD-40 старые резьбы, чтоб легче открутились). Скажу сразу, что для демонтажа штатного АНЦ потребуются удлинители с карданчиком, если не хотите снимать термостат. Ну и лучше сразу осмотреть все гайки, которые будете откручивать, чтобы потом не было сюрпризом. Итак, поставил новый АНЦ. Снял здездочку с распредвала (предварительно зафиксировав пластиковой стяжкой на ней цепь и привязав здвёздочку к замку капота).
Прикрутил новый успокоитель (сильно не тянул, всё ж пластмасса). Поставил обратно звёздочку, разрядил АНЦ, услышав характерный звук.
Наконец цепь натянулась. Покрутил вывешенное домкратом заднее колесо на 4-ой передаче, проверив ещё раз совпадение меток механизма ГРМ (тут для новичков уточню — проверять метки нужно обязательно при натянутой ведущей ветви цепи (та, что успокоителем прижимается), ну и не путать метку ГРМ на звёздочке с другими отверстиями, коих там тоже хватает!) Ну а дальше поставил обратно клапанную крышку и завёл движок. Врать не буду — стало потише, но не так чтоб намного. С новым АНЦ проездил более 2000 км, вопросов к нему нет.

27:9230




28:504

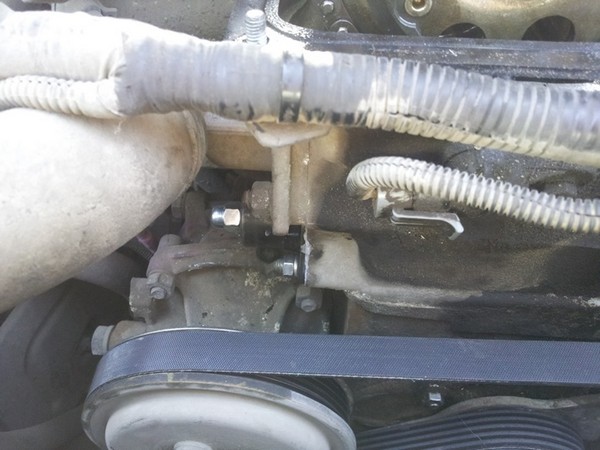

clip_image003

29:1009

https://www.drive2.ru/l/4217985/

29:1045

https://www.drive2.ru/l/450380/, https://www.drive2.ru/l/464381/

29:1113
