Замена ремня ГРМ и помпы Mazda 626

Возникла необходимость в замене ГРМ и помпы на Mazda 626

0:96

замена ГРМ и помпы на Mazda 626

1:601

Вывесил машину на опорах. Тут стоит подстраховаться, и на всякий случай подложить под лонжерон кирпичей. Далее, сначала лучше сорвать болт шкива коленвала. Я пытался сделать это выжав тормоз на 5-й передаче — ни в какую. Пришлось срывать стартером. Метод опасен для жизни стартера, но на практике оказался весьма действенным.

1:1197



1:1210

замена ГРМ и помпы на Mazda 626

2:1715

Далее домкратим двигатель в поддон. Что бы ничего не замять, я подложил кусок фанеры. Откручиваю переднюю опору. Проверяю, что двигатель устойчив, снимаю опору.

2:2010



Далее ГУР. Ослабляем ось натяжителя, ослабляем… и тут проблема. Подлезть к болту, фиксирующему натяжитель, нереально! Мне удалось зацепить туда рожковый ключ, но не провернуть. Режу ремень, и откручиваю ГУР вместе с креплением.

2:417

clip_image002Два отверстия крепления ГУРа

3:975

Как оказалось в дальнейшем – не зря; лишний раз не мешался.

3:1086

замена ГРМ и помпы на Mazda 626

4:1591

Далее генератор. Ось натяжителя генератора находится в районе масляного фильтра. Лезем под машину, ломаем руку в 10 раз и отворачиваем на оборот. С фиксатором тут все проще и доступнее.

4:1932

clip_image004

5:2437



clip_image005

6:504

Вот такие ремни были сняты.

6:557

clip_image006

7:1062

clip_image007

8:1567

Далее снимаю крышку ГРМ. Засрано конечно, но уже не так как два года назад. Промывки все-таки делают свое дело.

8:1770

замена ГРМ и помпы на Mazda 626

9:2275



clip_image009

10:504

Откручиваю шкив помпы, снимаю шкив коленвала. Снимаю защиты ремня ГРМ (4 болта верхняя и 4 — нижняя);

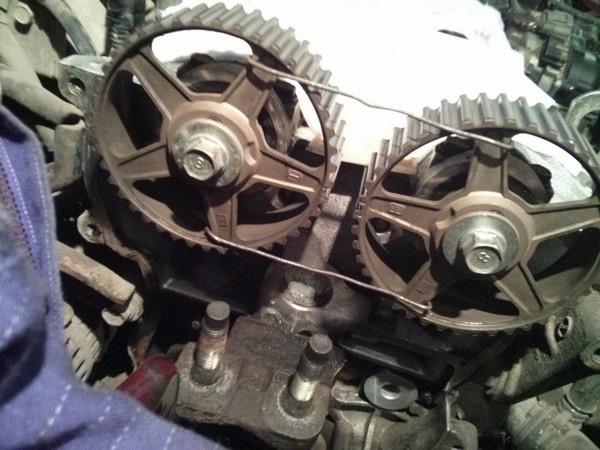

Выставляю все по меткам. Фиксирую стальной проволокой.

10:790

clip_image010

11:1295

Далее ослабил ролик, снял ремень ГРМ. Снял ролики.

11:1389

Кстати решил попробовать ролики грм Триалли

11:1483

замена ГРМ и помпы на Mazda 626

12:1988

clip_image012

13:2493



Вот такой ремень ГРМ:

13:41

clip_image013

14:546

И вот такой ролик натяжителя:

14:603

Откручиваю (5 болтов) и снимаю помпу.

14:672

замена ГРМ и помпы на Mazda 626

15:1177

Состояние весьма неплохое: люфтов нет, утечек тоже; присутствует только мерзкий скрип.

15:1339

замена ГРМ и помпы на Mazda 626

16:1844

Каналы на воздухе начинают моментально ржаветь.

16:1936

clip_image016

17:2441



В темпе, без фанатизма, мажу герметиком посадочное место

17:106

clip_image017

18:611

Прокладку (Прокладку взял ту, что стояла. Оригинальная, металлическая со напыленной резиной. Это лучше, чем кусок бумаги от GMB)

18:844

clip_image018

19:1349

И новую помпу

19:1377

замена ГРМ и помпы на Mazda 626

20:1882

Устанавливаю на место, соблюдая моменты затяжки.

20:1975

clip_image020

21:2480



После установки помпы заливаю антифриз. Оригинал — FL22. Не знаю, как японские инженеры измеряли объем, указав в инструкции 7литров, у меня вошло примерно 5,5, включая расширительный бачок (отмечу, что старый антифриз дополнительно был слит из термостата, патрубков печки и помпы).

21:508

Далее, отверткой выковыриваю передний сальник коленвала и ставлю новый. Это уже скорее для профилактики. Устанавливать жутко неудобно, но возможно.

21:783

clip_image021

22:1288

clip_image022

23:1793

Устанавливаю новые ролики, затягиваю нужным моментом; устанавливаю ремень; поворачиваю ролик натяжителя и вешаю пружинку.

23:2022



замена ГРМ и помпы на Mazda 626

24:504

замена ГРМ и помпы на Mazda 626

25:1009

замена ГРМ и помпы на Mazda 626

26:1514

Далее кручу болт коленвала на 2 оборота и проверяю метки. С первого раза получилось все четко.

26:1688

clip_image026

27:2193



Метка на шестерне коленвала

27:54

замена ГРМ и помпы на Mazda 626

28:559

Метки распредвалов

28:598

Далее сборка в обратной последовательности: защита — низ, верх; шкив помпы, шкив коленвала, крышка с новой прокладкой, новые ремни генератора и ГУРа, передняя опора двигателя.

28:921

Моменты затяжки:

28:955

clip_image028

29:1460

clip_image029

30:1965

Завожу, проверяю работу двигателя, наличие утечек.
На всякий случай проверил угол опережения зажигания стробоскопом.

30:2185



Перечень запчастей:
GMB G WMZ-69A Насос системы охлаждения 834,55
Nsk 62ATB0733A04B01B Ролик натяжной ремня ГРМ 2207,08
Nsk ZX-52ST528 Ролик ремня ГРМ 450,62
Mazda FS01-12-711 пружина возвратная 103
Mazda FP01-12-205A9A ремень приводной зубчатый 1208
Elring 864.040 прокладка клапанной крышки резиновая 313
Contitech 5 PK 1150 ремень приводной поликлиновой 302
Contitech 4PK925 Ремень поликлиновый 260
Mazda FS0610602 Сальник коленвала 288
Mazda 0000-77-508E20 Антифриз 3,75л 1100

30:709

clip_image030

31:1214

Работы по замене  ГРМ и помпы на Mazda 626 закончены

31:1309
