Замена ремня генератора УАЗ Хантер 3151 ЗМЗ-514

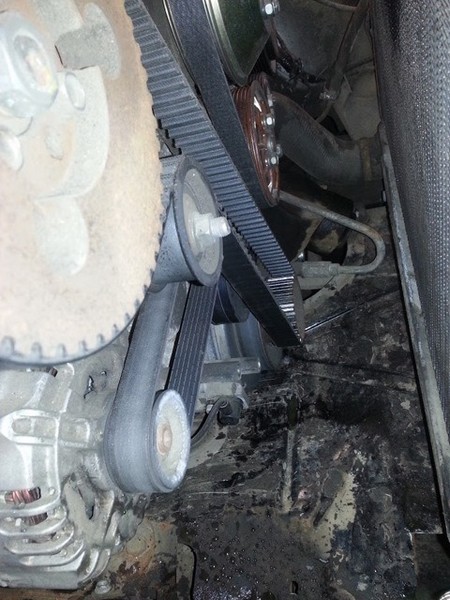

Как правило, у владельцев змз514 е2-3 ремень генератора доезжает до состояния, когда он больше похож на железную дорогу со шпалами. Настоятельно рекомендую сразу снимать мясорубку, кожух вентилятора и готовиться к снятию ремня ТНВД. Без этого ремень генератора не поменять. Наглядно оценить его состояние можно, конечно, и без этого. Его хорошо видно.

0:637

Замена ремня генератора УАЗ Хантер 3151

1:1142

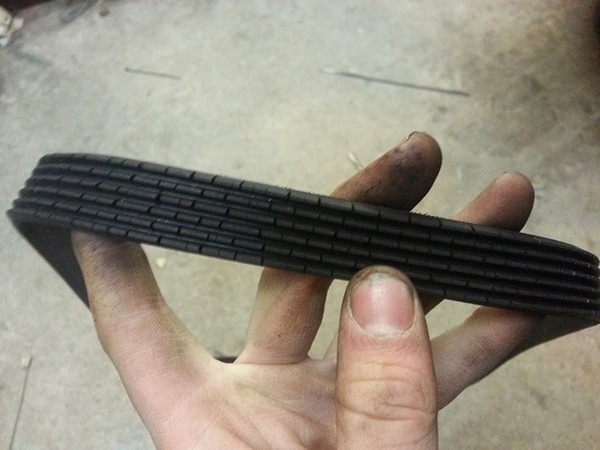

В снятом состоянии он ещё более печален.

1:1219


2:1724

Есть два способа поменять ремень генератора. Первый — скинуть ремни, пометив шкивы и ремень ТНВД с указанием его вращения. Ошибиться при установке его обратно невозможно, а регулировать ничего в таком случае не придётся.

2:2132




3:504

Второй способ более трудоёмкий, с заменой ремня. Можно перевести метки со старого ремня на новый, но от настройки ТНВД Вас это не спасёт. Поэтому, лучше выставить всё в нули, причём желательно это делать при одетом ремне ТНВД, т.к. застопорить колено в ВМТ легко, но узнать какой цилиндр сейчас в конце такта сжатия без дополнительного геморроя нелегко.

3:1148

Итак, о установочных штифтах. В ТНВД вставляется что-угодно диаметром 6мм. Сверло с калиброванным хвостовиком 6,0 стопорит ТНВД насмерть — опробовано.

3:1425


4:1930

При этом шкив колена своей меткой совмещается с меткой на блоке.

4:2051




5:504

Дальше желательно залезть куда-то в направлении "за турбину". Там на колоколе есть отверстие, в которое вставляется сверло на 8. Это стопорит маховик.

5:779


6:1284

Вроде всё понятно, бери ремень да ставь. Честно говоря, я не стал делать по книжке — та советует сперва раскрутить ТНВД и двинуть его на запоздание, лишь потом надеть ремень, выбрать слабину ТНВД и т.д.

6:1652

Я сделал так — вынул штифт из ТНВД, крутанул его на несколько градусов, надел ремень, натянул как следует и, после установки нового успокоителя, провернул колено на 720 градусов и застопорил маховик сверлом. Сверло в ТНВД не полезло. В этот момент я его и начал регулировать. Открутил гайки, чуть подвинул и повторил процедуру. Со второго раза при стопорении маховика сверло в ТНВД заскочило, а стало быть, по книжке всё сошлось)
Если есть какой-то более продуманный способ — буду рад услышать. Кто-то говорил, что ТНВД нужно отрегулировать на слух/на глаз. Я не столь опытный дизелист, чтобы так делать) Мало ли чего)

6:2772



Кстати, если при этом необходимо поменять какой-нибудь вечнотекущий патрубок, можно совместить приятное с полезным и снять радиатор. Тогда перед глазами будет огромное поле для деятельности.

6:354


7:859

Забыли какие ремни?
6pk-1220 — генератора
6pk-925 — навесных агрегатов
2112 — ТНВД. Ролик на евро3 от неё же

7:1045

https://www.drive2.ru/l/8343864/

7:1081
