Замена салонного фильтра в Toyota Land Cruiser 100

Содержание статьи:

0:37

1. Замена салонного фильтра в Toyota Land Cruiser 100

0:124

2. Установка салонных фильтров в Toyota Land Cruiser 100

0:212

1. Замена салонного фильтра в Toyota Land Cruiser 100

Задача: заменить салонный фильтр Toyota Land Cruiser 100 своими руками.

0:414

Ход работ по замене салонного фильтра в Toyota Land Cruiser 100

0:516

Снимаю бардачок, откручиваю крышку испарителя кондиционера, а оттуда как посыплется…

0:678

Замена салонного фильтра в Toyota Land Cruiser 100

1:1183

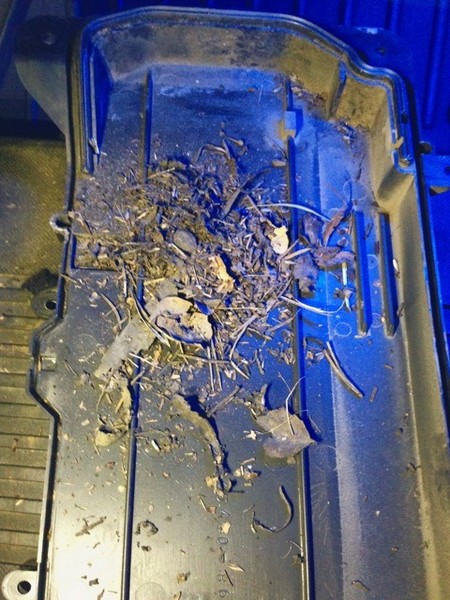

Листья, шишки, хвоя, пух, можно буквально изучать места путешествий

1:1309


2:1814

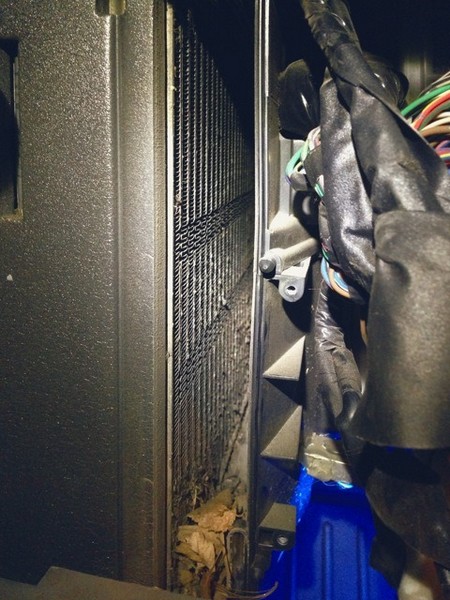

Соты радиатора задерживают крупные частицы, а значит пыль, взвесь и всякие мелкие гадости проникают в салон и приходится этим дышать.

2:2062



Зачесал я репу и начал изучать вопрос. Скоро лето, сезон больших путешествий и нужно готовить к нему машину. Действительно, как это ни странно на сотки салонные фильтры не ставились (только на сотки ранних годов или комплектации для отдельных стран, в общем, редкость), место для фильтра есть, но фильтра нет, как и технологического отверстия для его замены. Информации в интернете оказалось предостаточно, я лишь опишу свой опыт по установки фильтра.

2:823

Операция много времени не занимает:

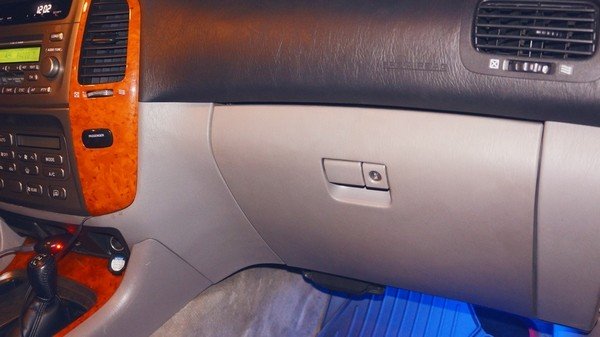

Демонтируется бардачок (крепится на 2х болтах)
Демонтируется задняя часть бардачка (крепится на 3х болтах)

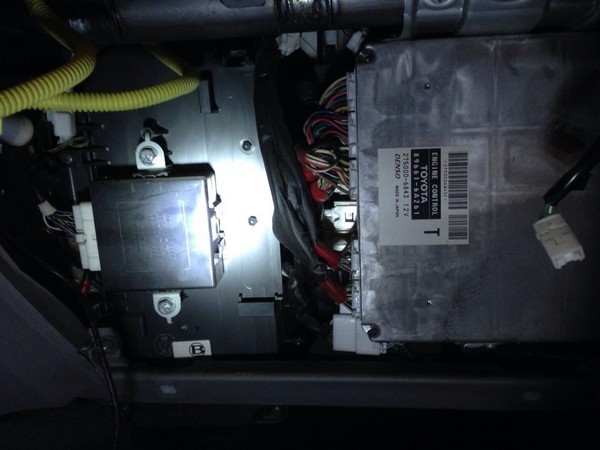

Откручивается блок управления антенной (2 шурупа), отсоединяются провода
Откручивается крышка испарителя (7 шурупов)

2:1304


3:1809

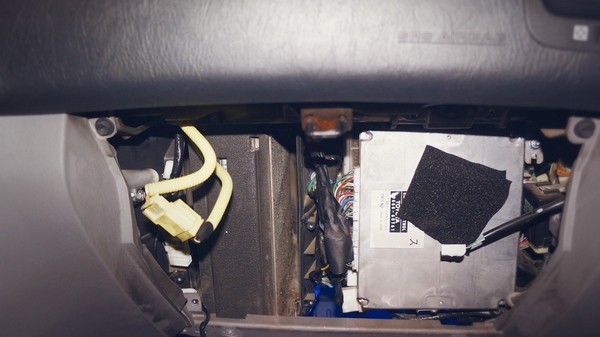

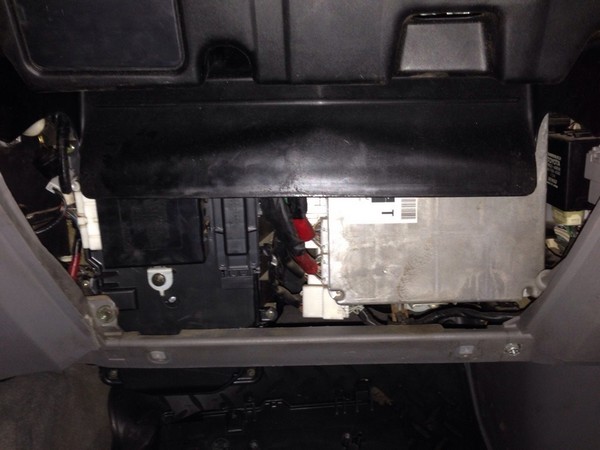

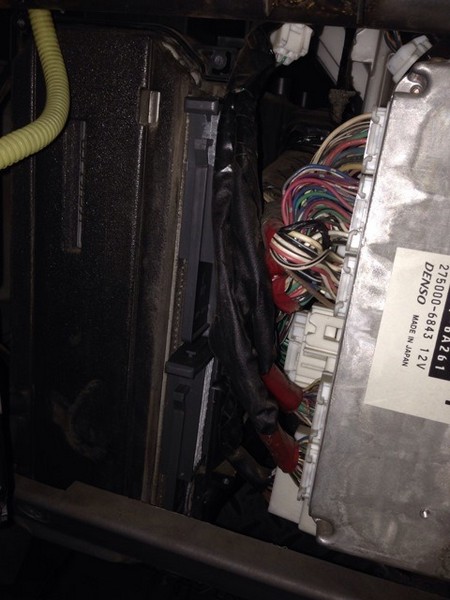

Вот мы добрались до места, куда и должен быть установлен фильтр.

3:1929

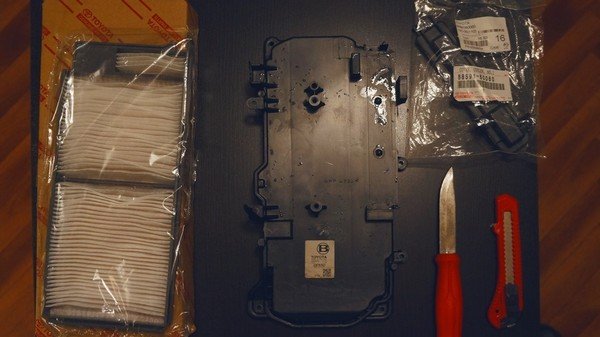

Чтобы инсталлировать фильтры придется кое-что докупить:
1. Салонный фильтр (2 штуки), оригинальный Тойотовский код: 88568-60010 (750руб за штуку), либо можно использовать неоригинальные как альтернативу M2 FILERS LTD, номер M2TYT11K. Угольный, либо Shibato S04.2211-2
2. Заглушку испарителя: 88891-60060 (300руб.)
3. Если не хочется заморачиваться и выпиливать отверстие в крышке испарителя, то можно купить новую крышку уже с дыркой для фильтров код: 88891-60040 (700руб)

3:2714




4:504

Инструменты

4:530


5:1035

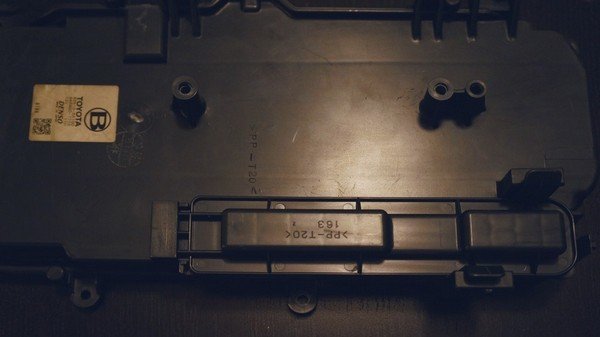

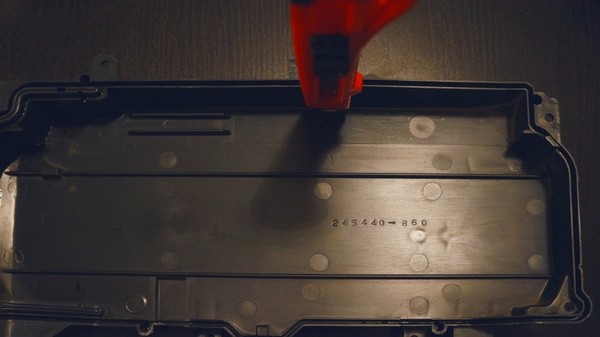

В родной крышке испарителя есть контур, по которому и необходимо вырезать небольшое отверстие

5:1212


6:1717

Режем. Чтобы упростить процесс вырезки я разогревал канцелярский нож на газовой горелке и резал как кусок масла .

6:1928


7:2433

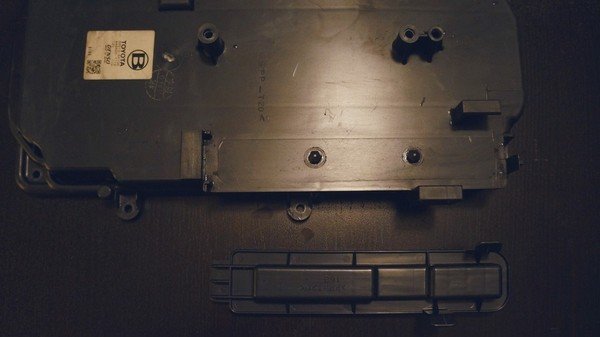

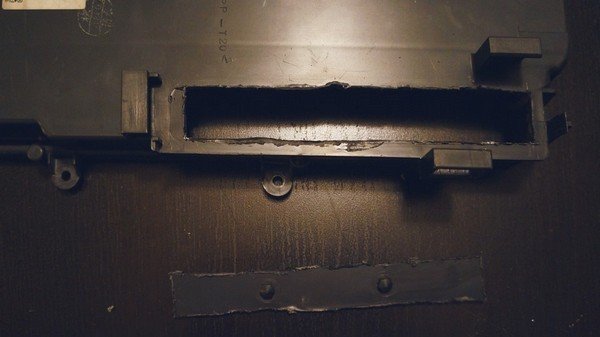

Ну как-то так. Эстетическая красота здесь не важна

7:94


8:599

Заглушка на крышке

8:637


9:1142

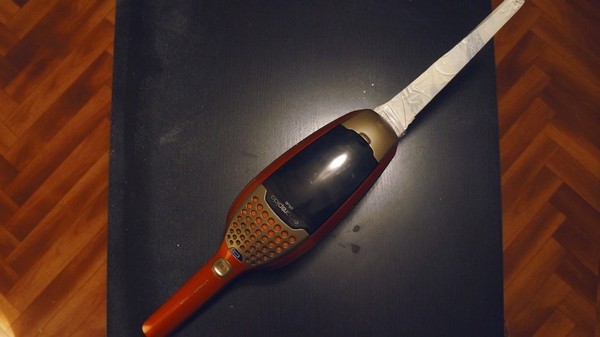

Потом пришлось думать, как очистить радиатор от пыли и песка. Пришлось колхозить к переносному пылесосу вот такой вот девайс с отверстием в конце и таким образом выпылесошивать все из радиатора. Будет проще если раздобыть специальную насадку. Желательно еще промыть соты радиатора, но я не стал.

9:1686

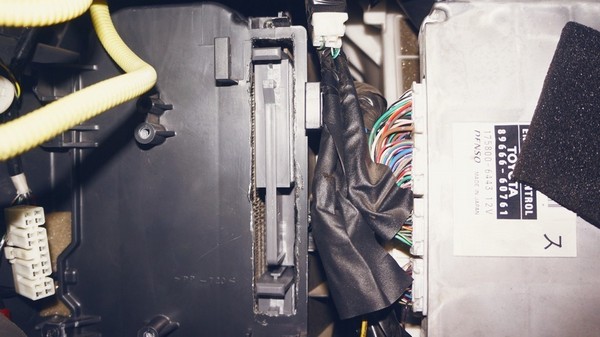

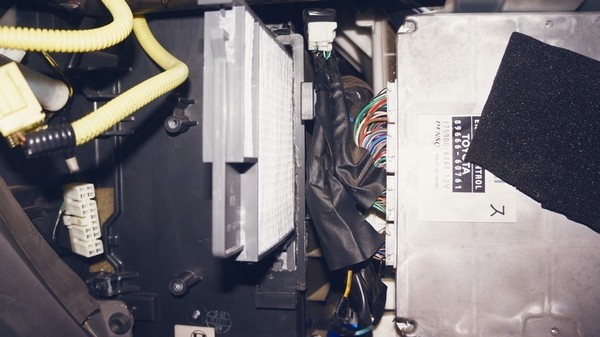

А дальше все просто, прикручиваем крышку испарителя на место и вставляем в нее фильтры. Фильтров нужно два. Располагаются они один над другим!

9:1949


10:2454




11:504


12:1009

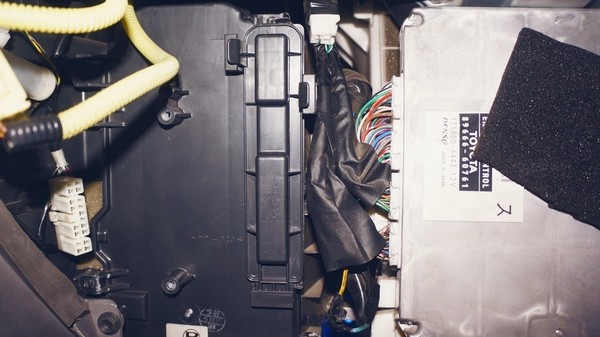

Ставим заглушку и собираемся все в обратном порядке

12:1108


13:1613

Вот такая простая процедура.

13:1669

2. Установка салонных фильтров в Toyota Land Cruiser 100

Поставил сегодня салонные фильтры чтобы дышать было легче…
Для установки нужно снять бардачок и открутить 8 шурупов крышки фильтров. Никаких прорезей делать не стал. Поставил крышку с защелкой.

13:2118




14:504

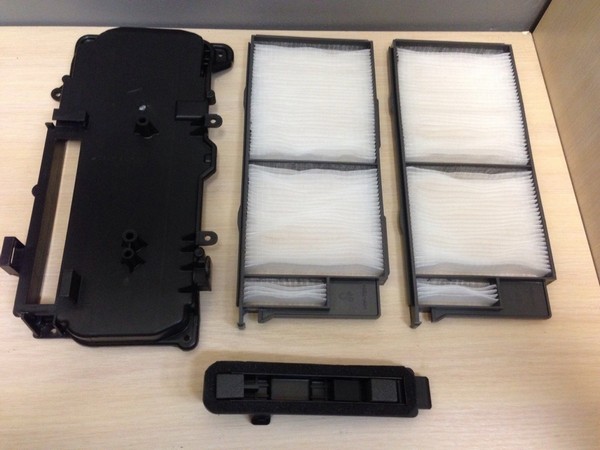

88568-60010 — Фильтр воздушный салона — 943 р/шт
88891-60040 — Крышка Воздушного фильтра — 576 р
88891-60060 — Заслонка отопителя — 345 р

14:725


15:1230


16:1735


17:2240



https://www.drive2.ru/l/3461625/

17:35

https://www.drive2.ru/l/981369/

17:70
