Замена сцепления УАЗ Hunter



0:7

clip_image021

1:514

Начало "буксовать" сцепление уаз Хантер – при резком нажатии на педаль газа на включенной третьей передаче, двигатель резко набирал обороты, и только через несколько секунд машина начинала ускоряться. На первой и второй передачах динамика разгона сохранилась прежняя. Этот неприятный момент заставлял нервничать при выполнении маневра "обгон".

1:1151

Работы со снятием КПП и раздатки включают в себя слив масла из данных агрегатов, поэтому рекомендуется делать это в течение 15 минут после поездки, пока оно не остыло и сравнительно жидкое.

1:1498

Так что загоняем автомобиль на "яму", скидываем минусовую клемму с аккумулятора, сливаем жижи с КПП и РК, а уже потом начинаем подготовительные работы по демонтажу КПП и РК.

1:1815

clip_image002

2:2322



Сливаем масло

2:28

Итак, снимаем переднее пассажирское сиденье, далее извлекаем из салона ковролин. В моем УАЗе, под ковролином была наклеена шумоизоляция. Шумку делал предыдущий хозяин.

2:339

clip_image003

3:844

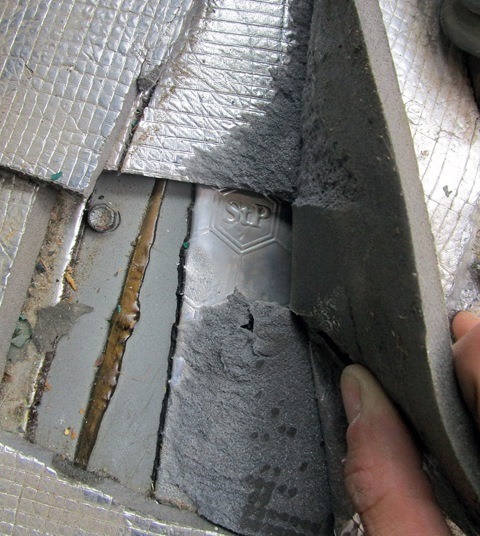

Как не надо делать шумоизоляцию в УАЗе Хантер

3:931

Под шумкой был обнаружен заводской слой битумного покрытия, который без особого труда отдирался от металла. Ни о какой покраске пола заводом-изготовителем мечтать не приходится – только серая грунтовка. Как и предполагалось, вода пробралась под слои, описанные выше, и начала ржаветь. К моей великой радости, серьезных очагов ржавчины нет, дыр в полу не обнаружено. Но, все равно, выглядит ржавчина очень неприятно.

3:1693

clip_image004

4:2200

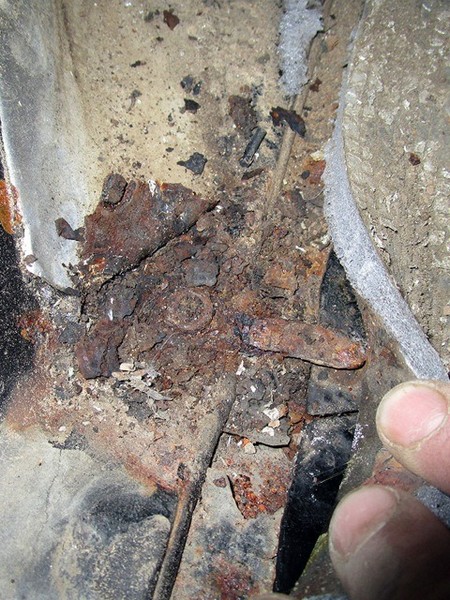

Один из болтов крепления черепахи

4:65

В ближайшие планы необходимо включить обработку и покраску пола. Ковролин и шумку в машину больше никогда не пускать.
А сейчас продолжаем подготовку к снятию коробки передач.
Снимаем пыльники с рычагов КПП и раздатки, далее откручиваем сами рычаги. Теперь нам необходимо снять "черепаху", которая состоит из двух половинок, скрепленных друг с другом и прикрученных к полу СЕМНАДЦАТЬЮ болтами (11 болтов М6х20 и 6 болтов М6х16). Первые хвалы конструкторам Ульяновского завода мы возносили при попытке открутить эти болты. Дело в том, что болты вкручиваются в специальные гайки квадратной формы, которые вложены в ограничители, приваренные с "уличной" стороны пола. Вода и грязь забиваются в резьбовое соединение, делая его почти неразъемным.

4:1415

clip_image005

5:1920

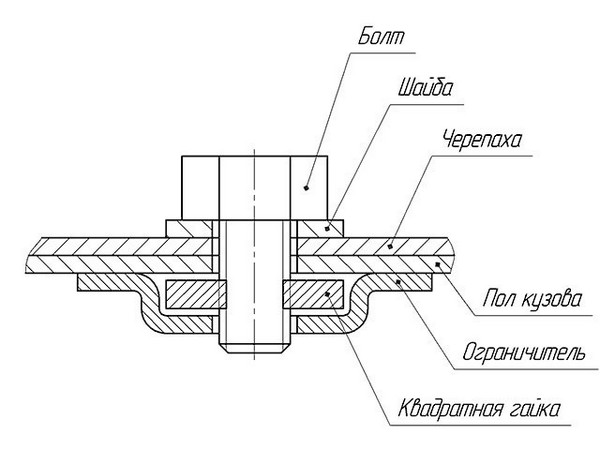

Крепление черепахи УАЗа Hanter

5:1975

В итоге, открутить получилось только половину болтов. У второй половины болтов либо были сорваны головы, либо гайка начинала прокручиваться в ограничителе. Пришлось пользоваться дрелью. После снятия черепахи, мы видим КПП и раздатку:

5:2407



clip_image006

6:506

Вид на КПП Dymos из салона автомобиля

6:573

clip_image007

7:1080

Общий вид на трагедию моего Хантера

7:1149

Разъединяем колодку жгута проводов выключателя света заднего хода, колодку датчика скорости. Снимаем оба карданных вала. Отсоединяем тросик стояночного тормоза (ручника).
Отвернув четыре болта, снимаем раздаточную коробку. Это лишь маленькая разминка по перемещению тяжестей в пространстве, дальше будет веселей.

7:1731

ремонт сцепления УАЗ Hunter

8:2236

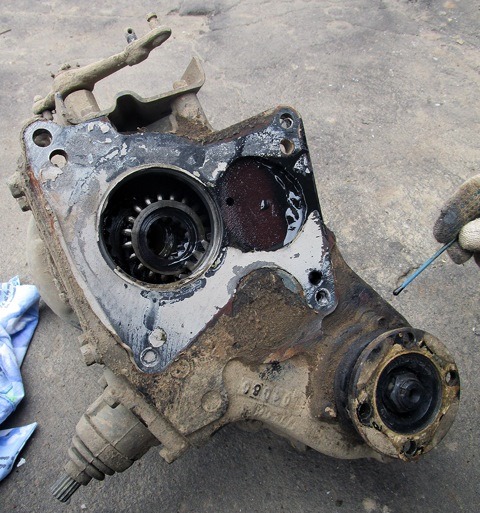

Раздатка

8:19

Выкрутив два болта, снимаем рабочий цилиндр сцепления. Осторожно! Толкатель может выскочить из рабочего цилиндра. Отводим цилиндр в сторону, чтобы не мешал. Откручиваю рабочий цилиндр сцепления

8:379

Со стартера откручиваем клемму питания тягового реле и клемму "плюса". Используя "натренированные руки проктолога" откручиваем два болта крепления стартера (Отверстия №1 и №2 на фото 16). Стартер снимаем. Верхний болт крепления стартера полностью вынуть не получилось – упирается в кузов (Отверстие №1 на фото 16). Если машина лифтована проставками кузов-рама, то снятие стартера и КПП сильно облегчается. Напомню, я кузов не лифтовал, делать это не собираюсь.

8:1217

Теперь займемся "штанами" – приемной трубой глушителя. Если штаны не открутить от выпускного коллектора, то процесс снятия КПП сильно усложнится. Правда, "снять штаны" тоже не очень просто.
Сначала откручиваем прижимную планку. Там всего один болт, но он, скорее всего, захряс))). У меня он смазан графиткой, поэтому проблем не возникло.
Приёмная труба глушителя (штаны), а точнее ДВЕ параллельные трубы, крепятся к коллектору с помощью восьми медных гаек, накрученных на четыре шпильки коллектора, по две гайки на шпильку. Три пары гаек откручиваются без проблем, а вот подлезть инструментом к четвертой паре весьма проблематично. Точнее, открутить просто, а вот закрутить обратно – геморрой. Нас спасает хороший набор инструментов, из которого собирается вот такая приблуда:

8:2634



clip_image011

9:504

Все было бы гораздо проще, будь щель между трубами штанов немного шире… Опять хвала конструкторам Ульяновского завода.

9:727

clip_image012

10:1234

Гаражный вариант газовой плиты

10:1295

Удерживая болты от проворачивания, откручиваем две гайки крепления кронштейна приемной трубы глушителя (Отверстия №3 и №4 на фото 16). Кронштейн снимаем. Откручиваем гайку нижнего болта крепления КПП к двигателю (Отверстие №5 на фото 16). Болты крепления КПП имеют разную длину, поэтому мы маркируем каждый выкрученный болт, отмечая на листке бумаги его положение. Ответные гайки и шайбы наживляем на соответствующие болты.

10:2070



clip_image013

11:506

Каждому болту свое место и порядковый номер. (Здесь номера не совпадают с номерами на фото 16).

11:679

Поддомкрачиваем КПП. Пытаемся снять поперечину рамы, на которой лежит коробка. Болт подушки КПП открутить не удалось, поэтому просто открутили четыре болта с гайками, крепящие поперечину к раме.

11:1039

Открутили четыре болта крепления стабилизатора к раме, поскольку он (стабилизатор) будет мешать монтажу коробки, после установки сцепления.

11:1300

clip_image015

12:1807

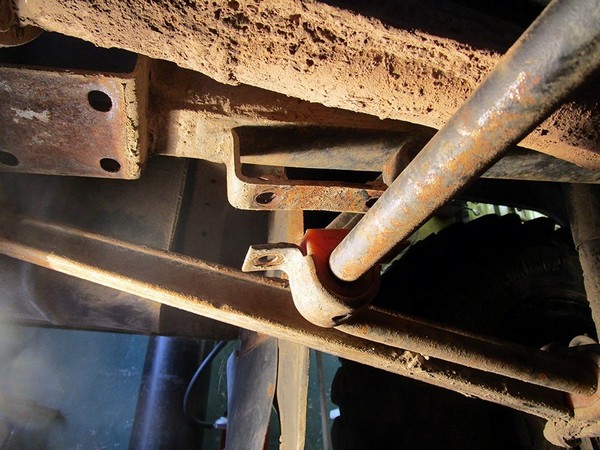

Открутили крепление стабилизатора к раме

12:1887

Теперь откручиваем оставшиеся болты крепления КПП. Выкручиваем два болта с правой стороны по ходу движения автомобиля (Отверстия №6 и №7 на фото 16). И три болта с левой стороны (Отверстия №8, №9 и №10 на фото 16). Доступ к болтам №7, №9, №10 сильно затрудняет ребро жесткости пола кузова.

12:2404



clip_image016

13:506

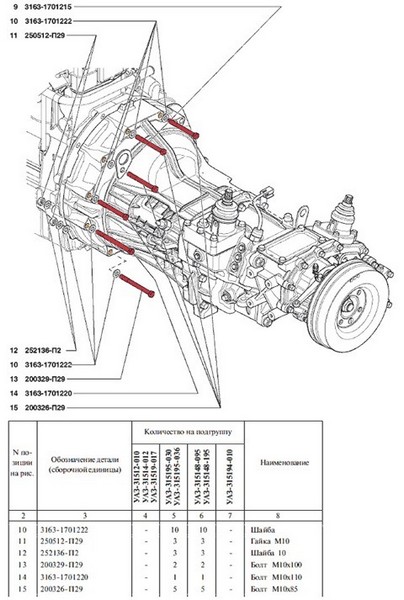

Фото 16. Расположение крепёжных отверстий в КПП Dymos УАЗ Хантер

13:621

КПП Dymos Hunter

14:1128

Перечень крепежа для стыковки КПП Dymos с двигателем. Четыре болта с правой стороны не показаны.

14:1303

Для облегчения доступа можно аккуратно регулировать домкратом положение КПП. На лифтованном кузове доступ к болтам облегчается в разы. Перед откручиванием последнего болта, коробку передач несколько раз обернули веревкой, концы которой привязали к лому, лежащему в салоне машины. Это мера предосторожности оберегает нас от падения тяжелых предметов на голову.
Когда все болты наконец-то выкручены, приступаем к финальной части оргии. Два человека встают в кабину, где удерживают коробку с помощью веревки, один человек на "яме" производит расстыковку КПП и двигателя при помощи большой шлицевой отвертки и монтировки.

14:2443



…По пролету гаражного кооператива эхо разносит обрывки русского мата…

14:137

Далее коробка перемещается на заранее подготовленное место – достаточно отвести коробку от движка на 50 см и уложить на доски поперек ямы. Главное, чтобы был свободный доступ к корзине сцепления, а КПП надежно лежала на опорах.

14:555

Отдохнув после силовых упражнений с КПП, начинаем заниматься непосредственно заменой сцепления.

14:737

Для наглядности и понимания процесса выкладываю картинку, найденную на бескрайних просторах интернета.

14:932

Сцепление UAZ Hunter с КПП Dymos

15:1437

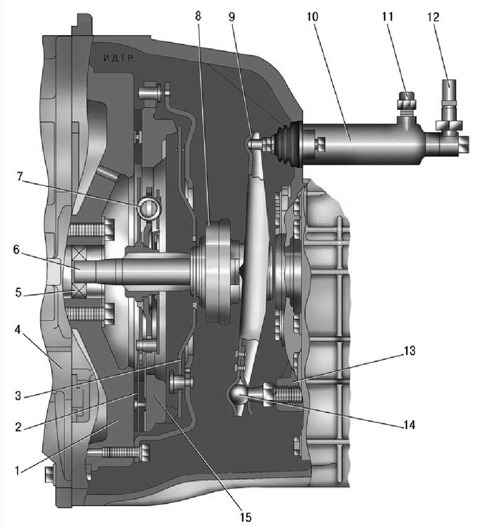

Рисунок 1. Сцепление UAZ Hunter с КПП Dymos

15:1504

1 — маховик коленчатого вала
2 — ведомый диск
3 — нажимная пружина
4 — усилитель картера сцепления
5 — передний подшипник первичного вала коробки передач
6 — первичный вал
7 — гаситель крутильных колебаний
8 — подшипник выключения сцепления
9 — вилка подшипника выключения сцепления
10 — рабочий цилиндр выключения сцепления
11 — клапан для удаления воздуха
12 — шланг
13 — картер сцепления
14 — опора вилки
15 — нажимной диск
Ещё одна картинка для наглядности:

15:2361



clip_image019

16:506

Рисунок 2. Картинка из каталога деталей UAZ Hunter

16:592

Для правильной установки нового сцепления нам понадобится специальная оправка для центрирования ведомого диска. Её можно приобрести в магазине, выточить самому из подручных материалов, либо использовать старый первичный вал коробки передач (шестерню надо отрезать).
Для самостоятельного изготовления оправки можно почитать соответствующую тему на Уазбуке и воспользоваться чертежиком с размерами.
Мы использовали оправку от какого-то другого автомобиля, просто намотав на неё изоленту, до получения необходимых диаметров. За точность размеров на рисунке № 3 не ручаюсь (размеры взяты с эскиза на Уазбуке).

16:1716

clip_image020

17:2221



Рисунок 3. Оправка для центрирования ведомого диска сцепления UAZ Hunter (КПП Dymos)

17:142

Итак, сначала снимаем старый нажимной и ведомый диски. Для этого, придерживая маховик от проворачивания, выкручиваем шесть болтов М8х30 крепления кожуха нажимного диска сцепления к маховику. Аккуратно снимаем, стараясь не уронить ведомый диск.
Внимательно смотрим на снятые детали:

17:662

замена сцепления УАЗ Патриот

18:1169

Ведомый диск сцепления

18:1215

clip_image022

19:1722

Маркировка на ведомом диске

19:1777

clip_image023

20:2284

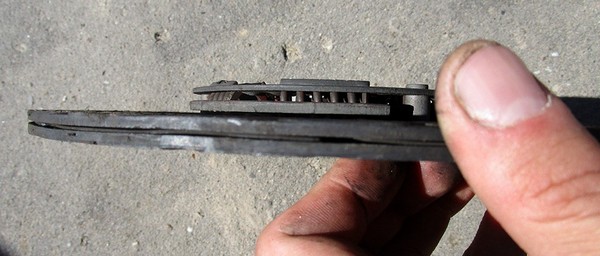

Износ ведомого диска сцепления

20:60

Видим цвета побежалости на ведомом диске. Подгорел…
Кстати, на диске видим маркировку производителя "LUK". Это сцепление было установлено на конвейере Ульяновского завода.
На рабочей поверхности нажимного диска видим следы перегрева.

20:494

clip_image024

21:1001

Нажимной диск сцепления

21:1049

clip_image025

22:1556

Нажимной диск сцепления. Вид со стороны лепестков

22:1651

clip_image026

23:2158



Нажимной диск сцепления. Износ лепестков

23:78

Раз уж мы так глубоко залезли в бездонную яму ремонта, давайте попробуем максимально уменьшить вероятность попадания сюда в ближайшем будущем. Для этого нам необходимо осмотреть все узлы и детали на предмет износа и, в случае необходимости, заменить новыми.
Вот, что нам рекомендует Букварь по ремонту и обслуживанию UAZ Hunter:
Осмотр деталей и узлов на предмет износа:
1. Если обнаружена течь масла со стороны маховика, то мы попадаем на геморрой с заменой заднего сальника коленчатого вала и, за одно, меняем подшипник носка первичного вала КПП.
2. Если присутствуют следы масла на внутренней поверхности колокола сцепления, то бежим в магазин за сальником первичного вала КПП.
3. Проверяем передний опорный подшипник первичного вала КПП на наличие свободного вращения и отсутствие люфтов. Разбит подшипник – ставим новый, вместе с сальником.
4. Внимательно изучаем рабочую поверхность маховика на отсутствие задиров, вспучиваний, прижогов и неровностей. Если рабочая поверхность имеет повреждения, то имеем два варианта:
а) бежим к токарю, аккуратно стачиваем всю рабочую поверхность маховика, но не более чем на 1 мм (шероховатость поверхности должна быть не ниже Ra < 1,0).
б) покупаем новый маховик, сальник, подшипник.
5. Осматриваем шлицевой конец первичного вала КПП на отсутствие повреждений. При наличии повреждений меняем первичный вал, сальник, подшипник.
6. Деформировалась вилка выключения сцепления? Готовь бабло на новую!

23:2704



В нашем случае всё было сухо и гладко. Люфтов, задиров, биений и прочих вспучиваний не обнаружено.

23:180

clip_image027

24:687

Рабочая поверхность маховика

24:745

Самое время достать из упаковки новое сцепление. Напомню, что я купил Сцепление "ТАЯ" в сборе усиленное (компл. выж. подш. н\о "ТРОФИ").

24:990

clip_image028

25:1497

Ведомый диск сцепления ТАЯ

25:1550

clip_image029

26:2057



Нажимной диск сцепления ТАЯ

26:54

clip_image030

27:559

Нажимной диск сцепления ТАЯ. Вид со стороны лепестков

27:661

clip_image031

28:1168

Нажимной диск сцепления ТАЯ. Вид сбоку

28:1242

clip_image032

29:1749

Выжимной подшипник ТАЯ

29:1795

Перед установкой сцепления проверяем легкость перемещения ведомого диска по шлицам первичного вала КПП. Диск должен перемещаться без заеданий.
Теперь нам надо определить, какой стороной к маховику устанавливать ведомый диск сцепления.
"LUK" позаботился о клиенте, написав "Flywheel side" на одной из сторон ведомого диска. "Flywheel" – маховик, "side" – сторона. Значит, этой стороной ведомый диск прижимается к маховику. Все просто и понятно.
В Лаборатории трансмиссии "ТАЯ" не позаботились нанести такую надпись на ведомый диск, поэтому, для правильной установки ведомого диска внимательно смотрим на чертеж в инструкции.

29:2917



clip_image033

30:506

Вот этой стороной ведомый диск прижимается к маховику

30:609

С помощью оправки надеваем на маховик ведомый диск, далее устанавливаем нажимной диск и наживляем от руки шесть болтов. Окончательно затягиваем болты равномерно, по пол-оборота, переходя от болта к болту по часовой стрелке. Момент затяжки болтов крепления нажимного диска сцепления (по Букварю): 2,0 – 2,5 кгс*м.
Извлекаем оправку.
Снимаем старый выжимной подшипник (он идет в сборе с муфтой). Для этого немного сдвигаем вперед (от КПП) подшипник вместе с вилкой выключения сцепления. Аккуратно снимаем вилку с шаровой опоры. Извлекаем из вилки старую муфту в сборе с выжимным подшипником. Вилку изучаем на предмет износа и деформации. "Бодрую" вилку оставляем, "уставшую" меняем на новую. Устанавливаем в вилку новую муфту в сборе с выжимным подшипником.
Перед установкой узла на свое место, необходимо нанести небольшой слой консистентной смазки на направляющую втулку крышки подшипника первичного вала КПП, на внутреннюю поверхность муфты выжимного подшипника и на места контакта вилки с шаровой опорой и штоком рабочего цилиндра сцепления.
После смазки ставим вилку на свое место.

30:2593



clip_image034

31:506

Вилка выключения сцепления с выжимным подшипником установлены

31:626

Можно приступать к стыковке двигателя с КПП. Смазываем шлицы первичного вала Литолом-24. Два бойца в кабине машины держат коробку передач на веревках, один боец под машиной пытается засунуть первичный вал КПП в маховик и совместить установочные отверстия в картере сцепления с штифтами на двигателе. Если ведомый диск отцентрирован хорошо, то данная операция проходит быстро. Дальнейшая сборка производится в порядке, обратном разборке.

31:1431

Прочие рекомендации:
Не забываем намазать герметиком стыковочные поверхности КПП и РК. Болты крепления КПП к двигателю и болты крепления РК к КПП затягиваем равномерно, по обороту ключа, переходя от болта к болту по часовой стрелке. Момент затяжки (по Букварю): 4,0 – 5,6 кгс*м.
При установке "штанов" не забываем поставить прокладку. Если старая прокладка не внушает доверия – меняем её на новую.
Момент затяжки болтов и гаек крепления фланцев карданного вала (по Букварю): 3,2 – 4,0 кгс*м. Не забываем, что через пару дней стоит проверить затяжку болтов и гаек карданных валов.
После установки всех узлов и деталей на свои места (кроме "черепахи"), проверяем, не осталось ли у нас лишних болтов, гаек и прочих кронштейнов.
Заливаем масло в КПП и РК, используя специальный шприц со шлангом. Масло заливается до уровня маслоналивного отверстия. Заливку масла удобно производить до установки "черепахи", прямо из салона машины. Сливные пробки должны быть затянуты, медные колечки на пробках не пролюблены. Марку масла выбираем исходя из Ваших финансовых возможностей и религиозных убеждений. Не устанавливая "черепаху", выезжаем из гаража для проведения тестового заезда, который выявил небольшую пробуксовку сцепления. Регулировкой длины штока рабочего цилиндра сцепления добиваемся нормального схватывания без пробуксовок. При этом сцепление не должно быть "ранним" или "поздним", т.е. "схватывание" должно происходить на середине рабочего хода педали сцепления.
Финальным аккордом второго акта можно сделать прокачку сцепления с заменой жидкости – свежая "тормозуха" всегда лучше старой.

31:4331
