Замена сцепления Nissan Qashqai своими руками

Вчера начал переборку подвески с заменой сцепления.
Странно, но я не нашел ни одного отчета по замене сцепления на Nissan Qashqai. Кстати, на удивление — ничего сложного, вообще нет. Лично мне машина досталась крайне грязной в моторном отсеке и соответственно по ходовой, сняв подкрылки, например, вывалилось около 5кг сухой, залежавшейся грязи. Везде на болтах наблюдается ржавчина, причем нехилая.

0:717

Взял WD, залил из подвала все болты заранее, затем начал снимать колеса, мне еще кстати предстоял эксперимент с колесными шпильками от Outlander, пожалуй, с этого и начну.

0:1020

Напомню, что надо это для перехода на диски R18 225/55 от Outlander II. Они в разы доступнее в продаже, чем на кашкая. Все параметры 1 к 1, кроме вылета, тут он 38, т.е. на 2мм дисули больше наружу, но это даже хорошо. Второе отличие - это колесные гайки. Они с удлиненным центрующим хвостовиком, а в них резьба М12х1.5 вместо наших М12х1.25. Итого, надо 20 шпилек + 20 гаек = в общем-то не дешево, но стоит того, = 1 шпилька 81 р, 1 гайка 139 р.

0:1761

Большой плюс, в том, что есть место, где вытащить старые шпильки из ступицы, не снимая саму ступицу, а это большая редкость. Берем гайку, накручиваем, бьем молотком — исключительно попадая в центр.

0:2121



Замена сцепления Nissan Qashqai своими руками

1:504

Вот так выбиваем их

1:543

Далее берем новую гайку и шпильку, и проставку чтоб "запрессовать" шпильку на свое место, обязательно нужно попасть в пазы, которые в ступице

1:803


2:1308

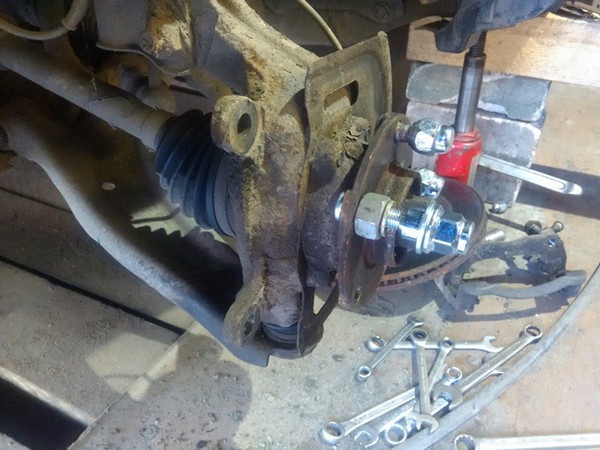

Вот так прессуем по месту в пазы, в отверстиях

2:1395

Готово.

2:1412


3:1917

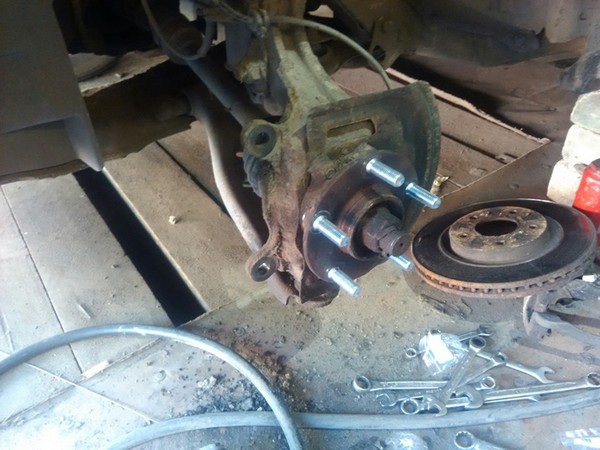

Шпильки на местах

3:1953

Далее, разбираем все подряд.

3:2008



Нужен инструмент:
Ключи и желательно сразу и головки — 8, 10, 12, 13, 14, 16, 18, 19 + карданчик
Обязательно, стяжки - нейлон (пошире и подлиннее), куча удлинителей для 1\2" квадрат, мощный вороток

3:334

Вытаскиваем рулевые наконечники (оба целы) — ничего сложного — все как обычно, не забываем бить в сам кулак, если не вылезает, накручиваем гайку обратно, бьем слегка по ней.

3:652

Откручиваем болты-фиксаторы шаровых опор (обе мертвые) — болты были крайне загнившие, залил WD, обстучал, открутилось, болты вытащились тоже без особого усилия, затем монтажкой даем "натяг", монтажкой, между кулаком и рычагом, возле самой шаровой — там достаточно удобная для этого площадка, далее бьем потихоньку в сам рычаг со стороны ступицы, 5-10 легких ударов — все разобралось.

3:1349


4:1854

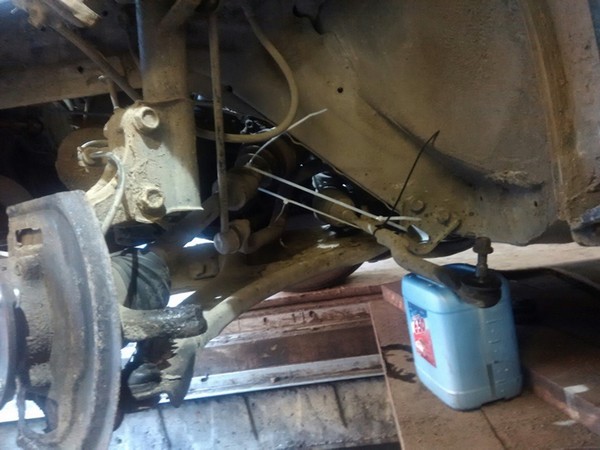

Пристегиваем тяги на стяжку, там имеется удобное очелло для этого

4:1978

Далее, берем монтажку, подковыриваем ШРУС левый от коробки, - тоже все просто снялось, с первого "ковырка". Затем просто тянем на себя за кулак, придерживая ШРУС, на МКПП, отводим в сторону

4:2320




5:504

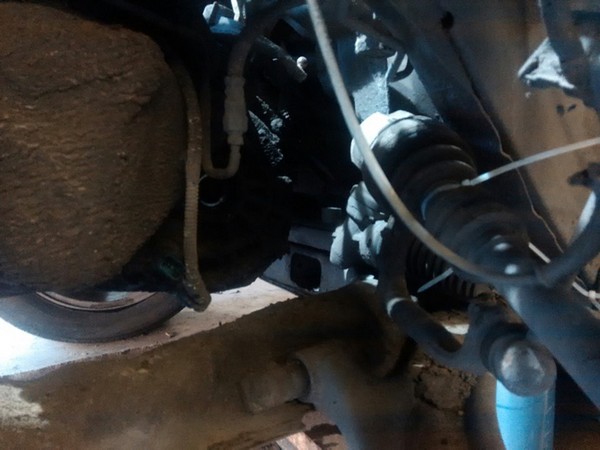

Так же пристегиваем на стяжку, туда же где и наконечник, чтоб не мешалось

5:640

Переходим к нижней части, спускаемся в подвал, будем делать круть-верть. Снимаем нижнюю опору мотора, она же гаситель крутящего момента, тут все просто. 3 болта всего, и она у вас в руках.

5:980


6:1485

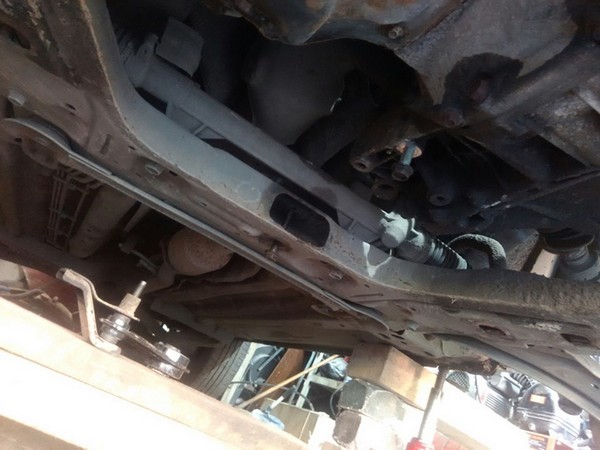

Нижняя опора снята

6:1523

Заодно сразу ослабляем болты МКПП, их будет много, но сложных - всего один, для него и нужен будет "пятерной" удлинитель и карданчик, находится чуть выше катализатора, 2 болта находятся сверху МКПП, 3 болта стартера, и по бокам несколько — они все хорошо доступны

6:2000




7:504

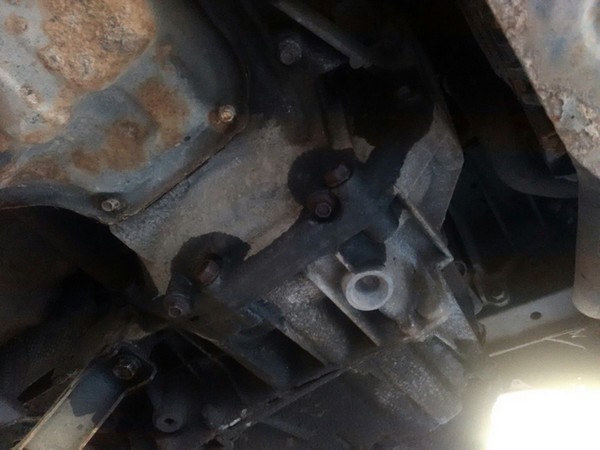

Болты МКПП

7:527

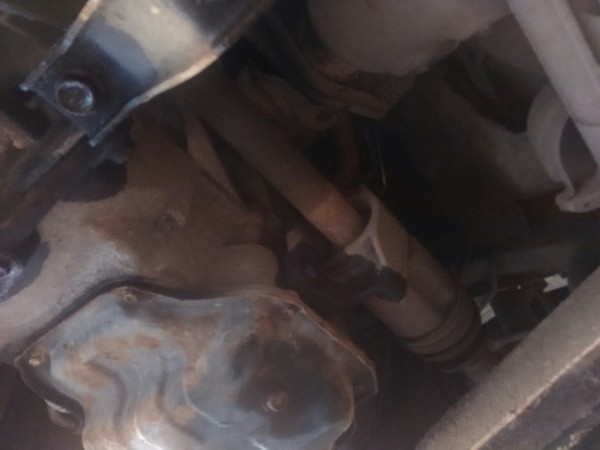

Сразу же находясь в подвале, откручиваем опору промежуточного подшипника, 3 болта — все легко доступны, далее монтажкой, небольшими рывками поддеваем опору, чтоб "сорвать" с направляющей.

7:873


8:1378

Опора промежуточного подшипника, не забываем WD

8:1468

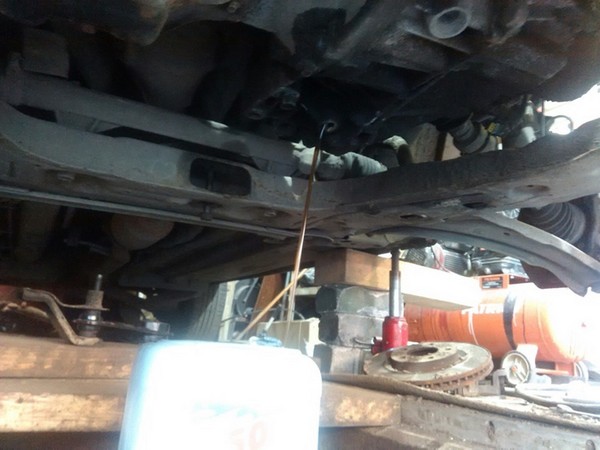

Далее сливаем маслоид с МКПП, там пробка под квадрат ~5мм, от жигулей съемник подходит, и, в общем-то, поддомкрачиваем мотор через деревяшку.

8:1725


9:2230



Маслоид

9:17

Разбираем до конца правую сторону, т.е. наконечник, шаровая и т.п., выдергиваем второй ШРУС, не забывая опять же, про мусор. выдергивается немного сложнее чем левый, если совсем никак, то берем как я — киянку, поддеваем опору промежуточного монтажкой, колотим в саму опору, буквально ударов 5-6 и ШРУС у нас, вылезаем — дергаем руками до конца, пристегиваем на стяжку, куда-нибудь в сторону.

9:723

Далее поднимаемся из подвала, снимаем — аккумулятор и его площадку, воздухан + патрубок, планку под мозги тоже демонтируем

9:951


10:1456

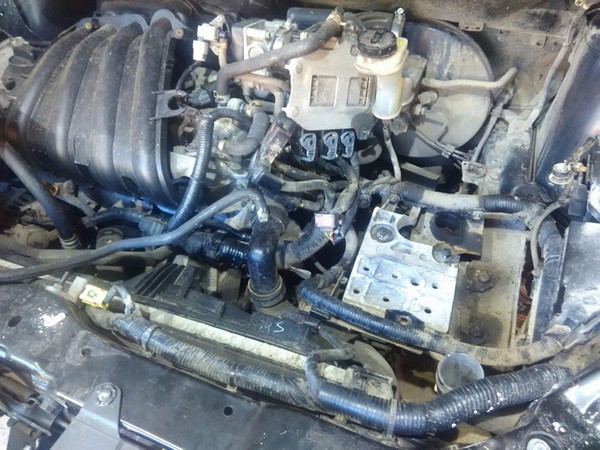

Разбираем примерно до такого состояния

10:1532

Заливаем обильно болты опоры МКПП, не перепутайте с самой опорой — откручивать надо от самой коробки. Снимаем так же тяги от ручки МПП + опорную планку этих тросов, там 2 TORX под головку, я открутил головкой на 10, затем откручиваем все болты МКПП, и сверху доступно около 4х, 2 у радиатора и 2 прям сверху, далее снимаем фиксатор с рабочего цилиндра сцепления, он же выжимной подшипник, у меня не получилось снять культурно — отогнул одну сторону и выдернул вторую, далее отрываем колпачок прокачной от рабочего цилиндра, он нам сейчас пригодится. вытаскиваем трубку выжима сцепления, и сразу же надеваем на нее ранее снятый прокачной колпачок + заматываем в тряпочку + изолента. Это не удобно, но надо.

10:2804



Далее шевелим коробас, ищем что его еще держит, например, датчик задней передачи, и т.п.

10:160

На этом моменте уже пора было домой, сегодня буду продолжать. МКПП при шевелении руками уже отходит от мотора.

10:364

Это было сделано после работы, за 4 часа, в одно лицо, не спеша. А, как говорится, — собирать быстрее, чем разбирать, так что сегодня я думаю закончу, если подвезут все мои запчасти нужные

10:703


11:1208

В общем, кто говорил, что надо снимать подрамник — были правы, но для меня это не преграда, не в первый раз. Заменил сцепление, просто отодвинув КПП в сторону.

11:1497

При снятии МКПП столкнулся с небольшими неприятностями, это направляющие, стоящие отдельно от болтов. находятся они обе сверху, т.е. крайне неудобно "поддевать" чем-то, от руки они не хотели вылезать.

11:1863

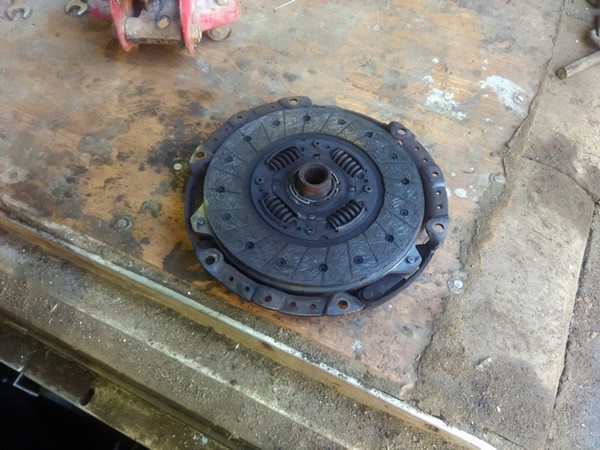

В итоге, снял я сцепление, на нем еще можно было проехать тысяч 10, если бы не было оно настолько жженым. видимо, кто-то ездил, трогаясь с третьей передачи постоянно, иначе я не знаю, как так можно было его спалить.

11:2248



Брал сцепление VALEO, выжимной PILENGA — не поверите, ни то не другое не соответствует оригиналу. само сцепление — корзина 215, диск почему-то 200 (родное 215/215), выжимной длиннее на 4мм чем родной, на коробке написано LOGAN, MEGANE, QASHQAI

11:400

Насчет VALEO — фирма слилась в моих глазах, для них делают китайцы, они просто сертифицируют и ставят свою отметку с галочкой на изделиях, ну и в коробках с надписями VALEO конечно же. так что VALEO для QASHQAI это не VALEO) это какая-то в моем случае JSJ made in korea.

11:849

Далее все просто собираем в обратном порядке, все делал в одно лицо, 4+4 часа на работу ушло, коробас поставил обратно тоже сам, главное смекалка) в этом году, заменил сцепление машинах на 3х.

11:1195

З.Ы. Сейчас буду заниматься заменой шаровых, шпилек в колесах, всех тормозных дисков и колодок, новые локеры поставлю, и буду красить переднее правое крыло + заглушку под крюк в бампер.

11:1533


12:2038



https://www.drive2.ru/l/7091277/, https://www.drive2.ru/l/7100019/

12:69
