Замена цепи ГРМ на Honda Accord 7



0:7

Замена цепи ГРМ на Honda Accord 7 на примере Honda Element

0:93

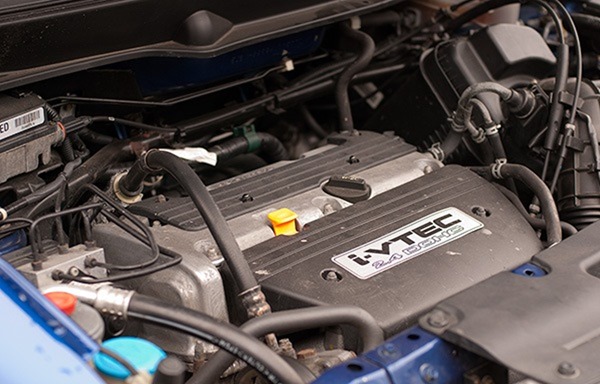

Перед нами автомобиль Honda Element 2004 года. На нем установлен 4-х цилиндровый двигатель Honda серии "K" объемом 2.4 литра K24A4. Двигатель 16 клапанный DOHC с фирменной технологией i-VTEC от Honda.

0:414

Замена цепи ГРМ на Honda Accord 7

1:919

двигатель K24A4

1:947

На холостых оборотах двигатель работает нестабильно, его "потряхивает", как будто имеют место пропуски зажигания. Диагностика сканером через порт OBD-II показала код ошибки DTC P0341 — Camshaft Position (CMP) Sensor Performance.
Увидев такую ошибку люди очень часто начинают ее сбрасывать, но она появляется снова, потом покупают новый датчик положения распредвала, но и это не помогает. А на самом деле этот код означает, что "нет синхронизации ГРМ", т.е. имеет место расфазировка сигналов от датчика положения коленвала и датчиков положения распредвалов. Это может означать как проблемы с клапаном VTC (реже — с самим приводом), так и с цепью ГРМ (перескок на один или несколько зубьев).
Если говорить точнее, то если после сброса ошибки она тут же возвращается, то с большой вероятностью это несоответствие меток, а если ошибка возвращается не сразу, то скорее всего виноват клапан VTC.

1:2515



Широко распространен миф относительно надежности цепи и ненадежности ремня. Что цепь чуть ли не вечная. Я абсолютно не согласен с этим. Хорошие ремни запросто служат до 150 000 км. и более, конечно, менять его надо согласно регламенту, обычно раз в 100 000 км, но это не значит что ровно в 101 тысячу с ним что-то случится. Привод на основе цепи также подвержен износу и обычно необходимость замены возникает при пробегах под 200 000. Цепь вытягивается и натяжитель в какой-то момент будет не в состоянии справится с этим, башмаки и успокоители изнашиваются. Причем на слух это может быть не слышно, просто в какой-то момент звездочка "перескочит" и это, в самом худшем случае, может привести к погнутым клапанам. Поэтому эксплуатировать двигатель с ошибкой P0341, тем более на высоких нагрузках и оборотах, не следует.

1:1461

Учитывая то, что пробег автомобиля около 200 000, решено вскрыть клапанную крышку и проверить совпадение меток и состояние цепи.

1:1694

Уровень сложности: средний;
Сложные моменты: снять/установить шкив коленвала, требуется спец. инструмент;
Применимо: Honda Element, Honda Accord (2003-2005), и другие автомобили с двигателями серии К при небольших отличиях.
Для работы вам понадобятся следующие инструменты:
Набор головок (1/2, 3/4);
Трещотки, минимум две — 3/4 небольшая и 1/2 с длинной рукояткой;
Удлинители разные 3/4 и, желательно, карданчик 3/4;
Динамометрический ключ;
Набор накидных ключей;
Пассатижи, утконосы;
Плоская отвертка длинная;
А также принадлежности и химия:
WD40;
Смазка на литиевой основе;
Герметик RTV;
Небольшое зеркальце;
Фонарик;
Домкрат;
Деревянный брус;
Желательны следующие инструменты и принадлежности:
Ударный гайковерт;
Набор ударных головок;

1:3018



Для замены необходимо купить:

1:59


2:564

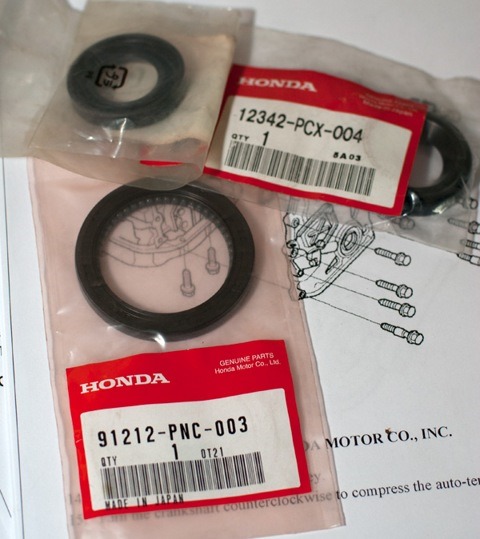

передний сальник коленвала и прокладки свечных колодцев

2:672


3:1177

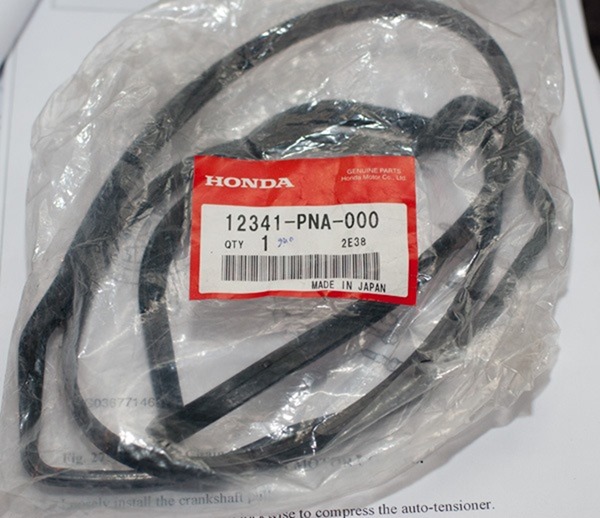

прокладка клапанной крышки

3:1231


4:1736

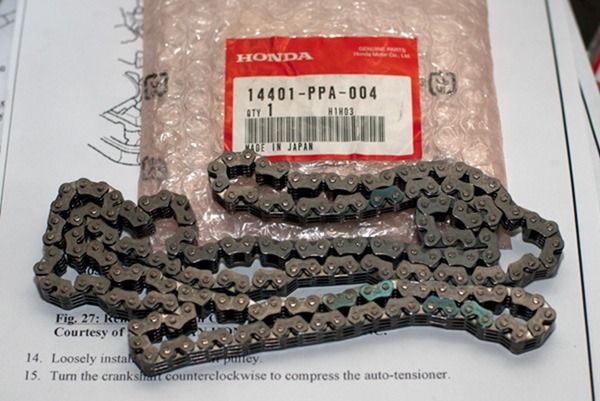

цепь ГРМ

4:1755

Яма для работы не обязательна.

4:1814

Итак, начнем!

4:1843

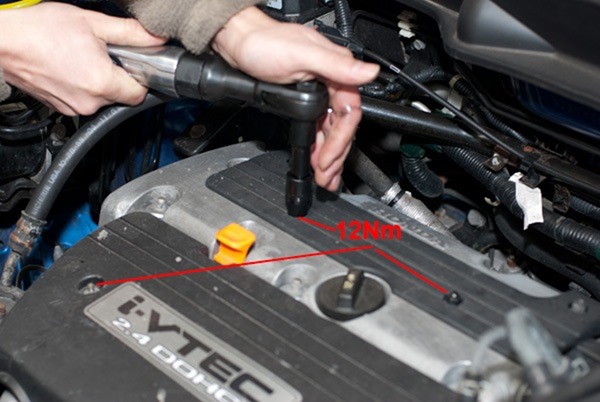

Открутите шесть гаек (ключ или головка на 10), крепящих декоративные пластиковые крышки двигателя и впускного коллектора (топливной рампы). Имейте ввиду, что две ближайшие к маслозаливной горловине гайки крепления крышки, закрывающей катушки зажигания закручены на шпильки, крепящие сами катушки (2 и 4 цилиндр), и существует вероятность вывинтить их вместе со шпильками.

4:2523




5:504

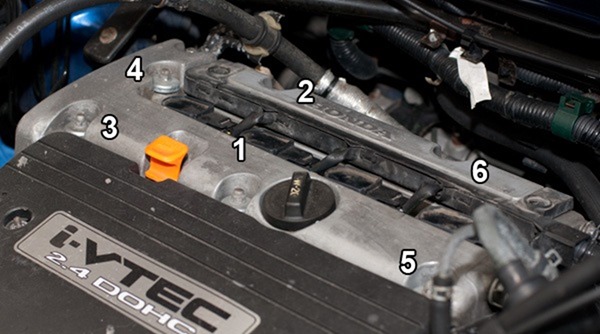

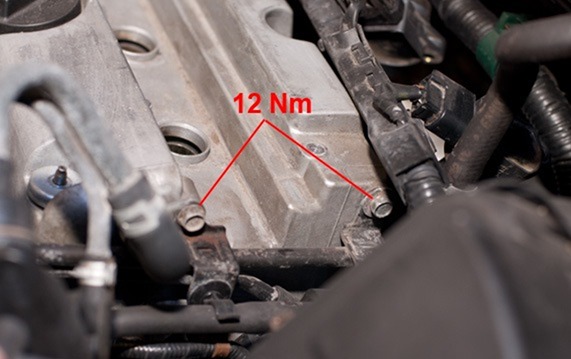

Открутите шесть гаек крепления клапанной крышки и болт кронштейна шланга нагнетания насоса гидроусилителя руля.

5:716


6:1221

Открутите болты, крепящие катушки зажигания 1-го и 3-го цилиндров, а также шпильки крепления катушек 2-го и 4-го цилиндров. Вытащите катушки зажигания, открутите два болта крепления кронштейнов вакуумного шланга усилителя тормозов.

6:1645


7:2150



Снимите клапанную крышку.

7:50


8:555

Красота! Под крышкой чисто.

8:608


9:1115

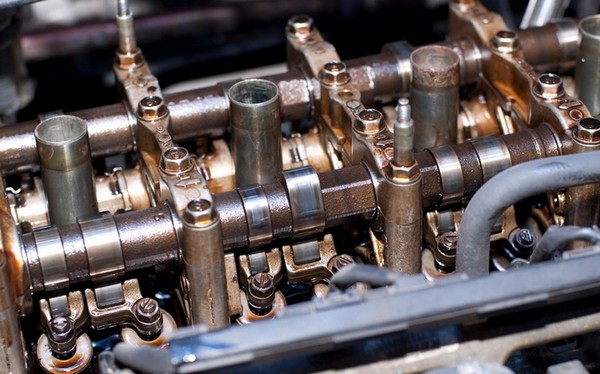

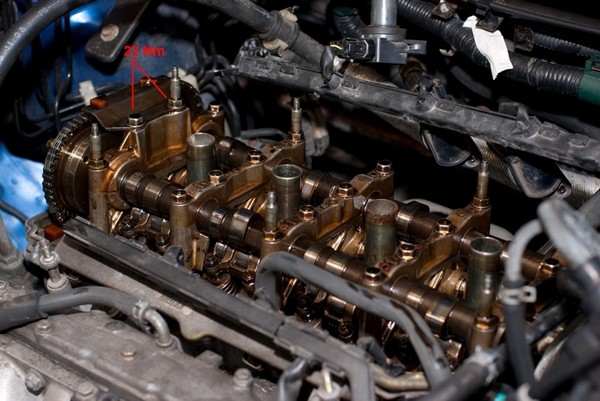

Обратите внимание на впускной распредвал — на разную форму кулачков. По два кулачка в группе — это технология VTEC. На низких оборотах полностью открывается только один впускной клапан, а на высоких — происходит механическая блокировка и оба впускных клапана открываются в полную амплитуду. Также обратите внимание на ролики на рокерах, благодаря им снижается трение. Молодцы японцы!

9:1822


10:2329

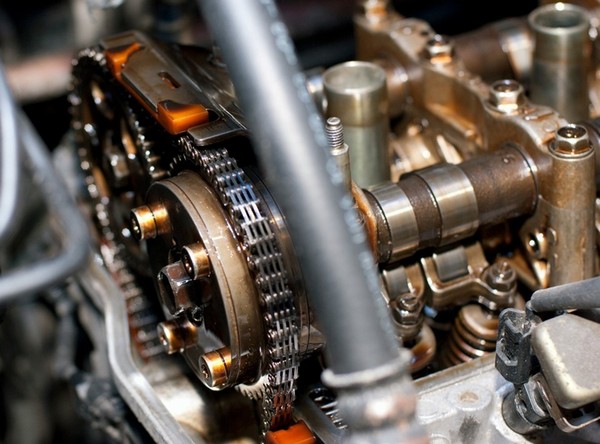

Вот звездочки распредвалов. На выпускном — обычная, а на впускном — исполнительный механизм системы VTC.

10:193


11:700

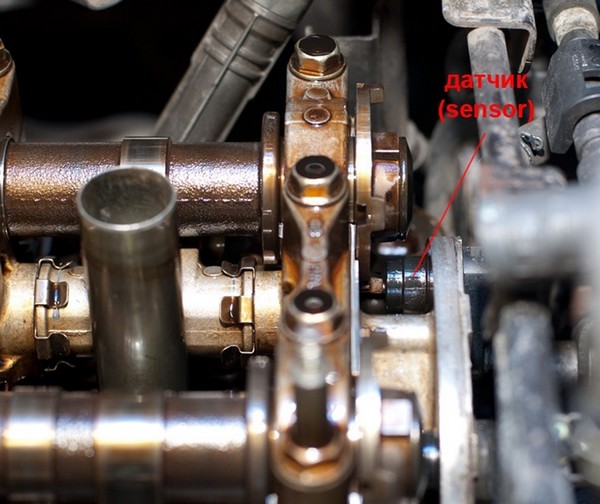

На каждом распредвале установлен датчик положения. Они находятся с противоположной стороны.

11:874


12:1381

Теперь установите автомобиль на домкрат и снимите переднее правое колесо для получения доступа к шкиву коленвала.

12:1595


13:2100

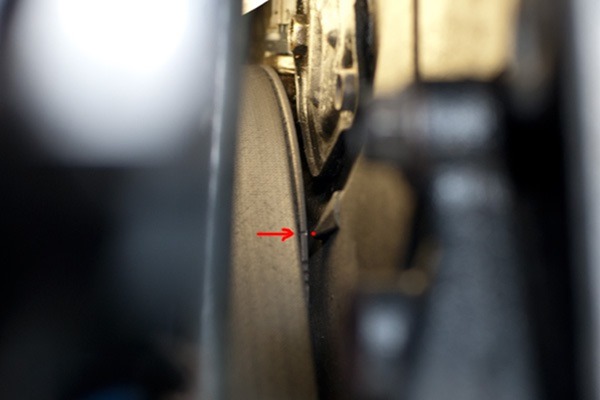

Двигатели Honda вращаются против часовой стрелки, если смотреть со стороны навесного оборудования. Вращая шкив против часовой стрелки, установите первый цилиндр в верхнюю мертвую точку — до совпадения меток на шкиве и крышке цепи.

13:423


14:928

вид сверху из под капота

14:976

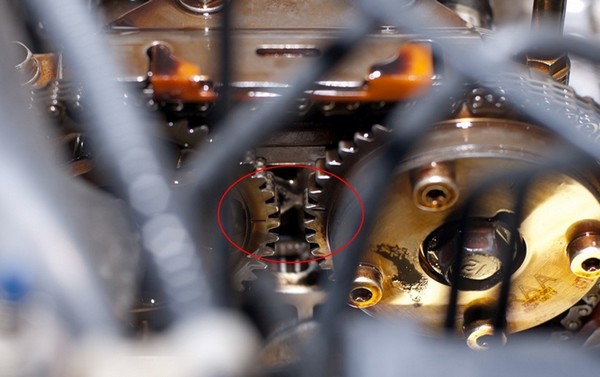

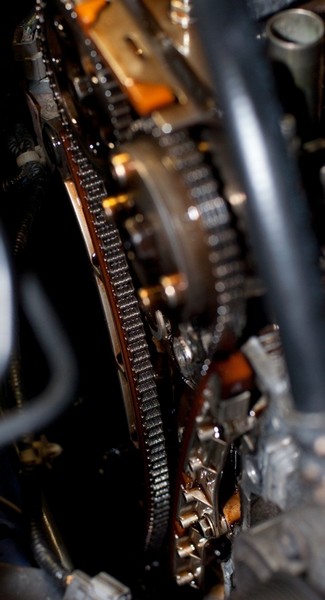

Теперь посмотрите на звездочки распредвалов. На них есть метки, которые должны смотреть друг на друга, когда первый цилиндр находится в ВМТ. В данном случае метки не совпадают.

14:1301


15:1808

Если у вас метки смотрят в разные стороны, то поверните шкив коленвала на один полный оборот.

15:1981

Сразу скажу, что разборка показала, что на этом автомобиле установлена новая цепь ГРМ, но установили ее неправильно — не по меткам. То есть в данном случае ничего не "перескакивало".

15:2315

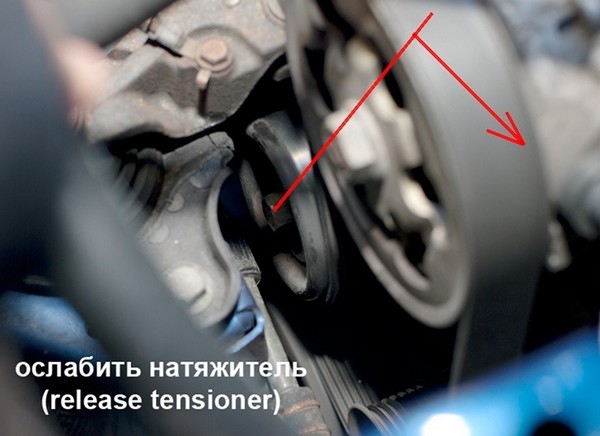

Теперь снимите приводной ремень. Для этого нужно отодвинуть ролик-натяжитель и снять ремень. Для этого накидным ключом необходимо приложить к натяжителю усилие в указанном направлении.

15:344


16:849

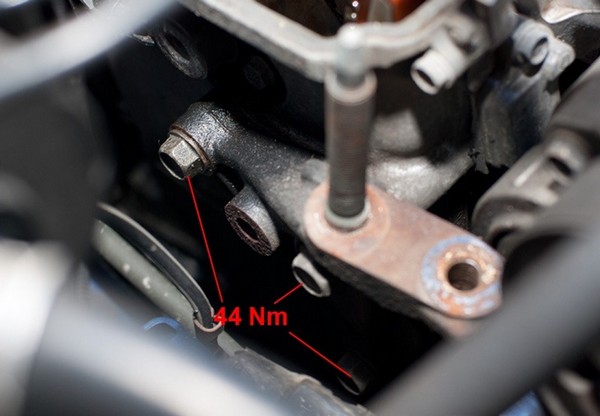

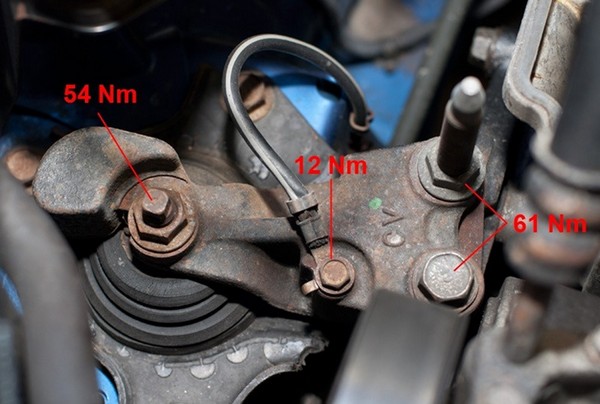

Далее нам нужно снять крепление опоры двигателя и ее кронштейн.

16:969


17:1474

При этом двигатель надо слегка поддомкратить за поддон. Подложите деревянный брус и резиновый коврик, чтобы не повредить поддон. Снимите крепление и кронштейн.

17:1771


18:2276



Настало время снять шкив коленвала. Болт имеет обычную резьбу и выкручивается против часовой стрелки. Выкручивать болт можно ударным пневмогайковертом, однако закручивать его ударным инструментом нельзя (см. ниже).

18:398


19:903

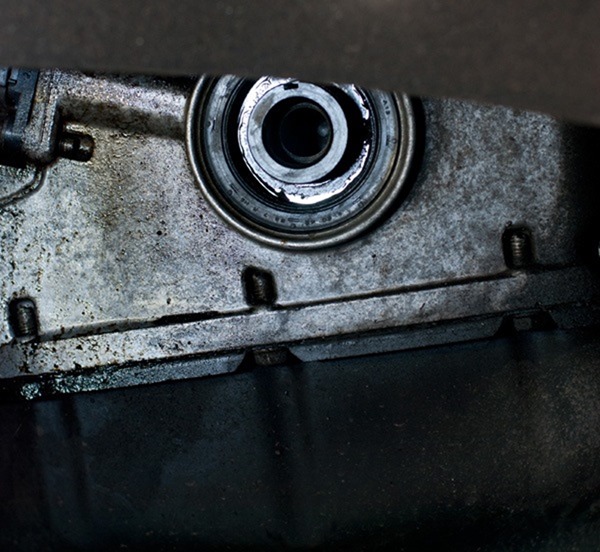

шкив снят

19:924

Не потеряйте шпонку шкива коленвала!

19:997

Отсоедините разъем датчика положения коленвала (снимать датчик необязательно) и разъем управляющего клапана VTC.

19:1207


20:1714

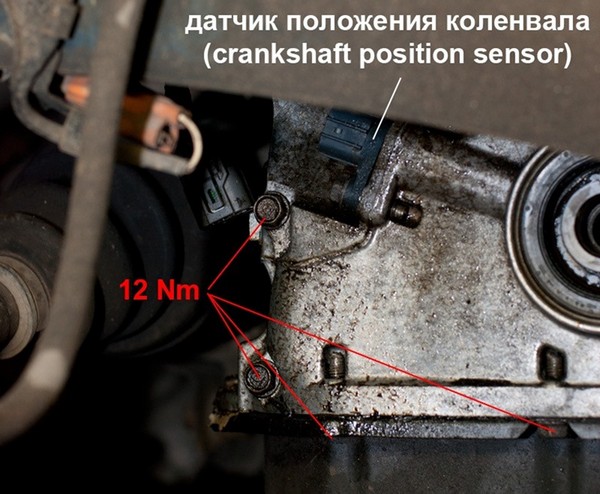

датчик положения коленвала

20:1768


21:2275

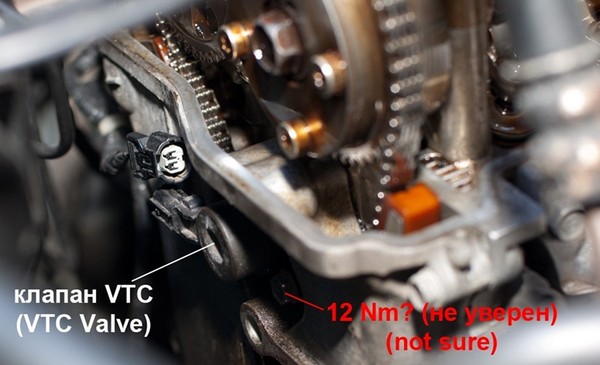

место установки клапана VTC

21:51

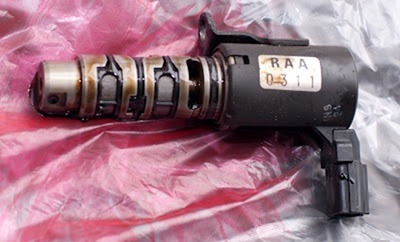

Выкрутите один болт крепления клапана VTC и вытащите клапан. Обратите внимание, что кабель клапана крепится хомутом к крышке цепи, его необходимо снять (можно сделать при снятии крышки)

21:391


22:896

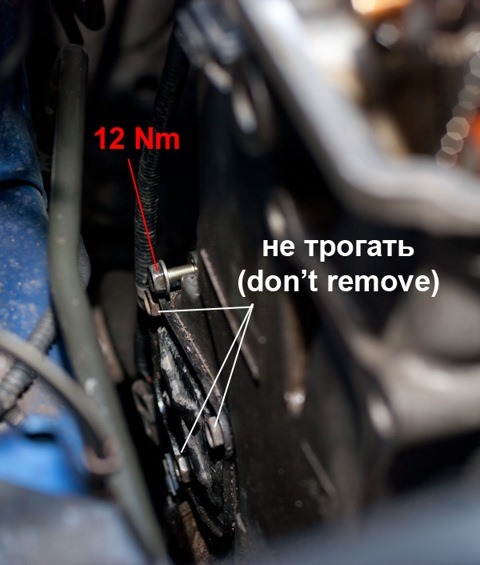

Выкрутите 16 болтов крепления крышки цепи ГРМ. На крышке имеется лючок для доступа к натяжителю для его замены без снятия крышки. Однако я не уверен, что это возможно сделать. Лючок крепится на трех болтах. Откручивать их не обязательно.

22:1329


23:1834

Снимите крышку

23:1865


24:2372

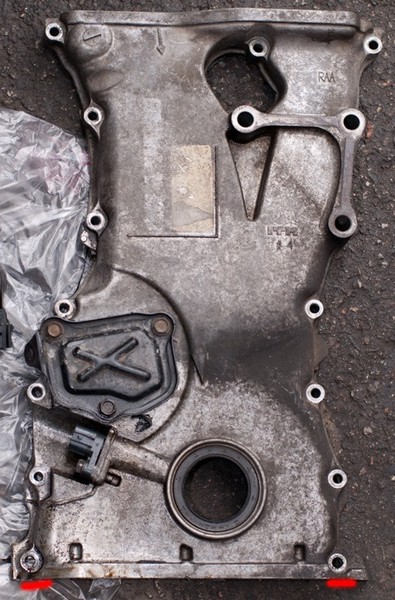

11 болтов крепления — одинаковые (резьба не до головки), два, помеченных красным, отличаются (присутствует утолщение), три, крепящие поддон к крышке, имеют резьбу по всей длине.

24:321


25:828

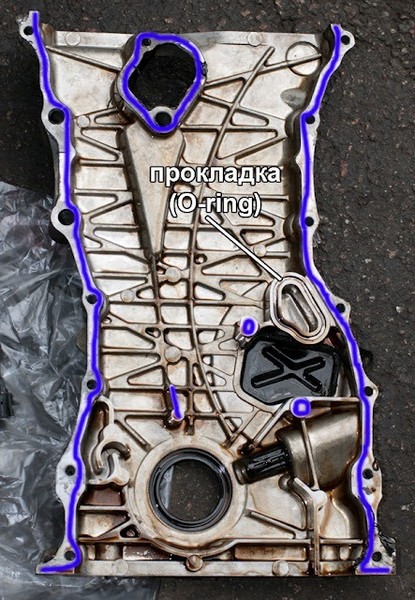

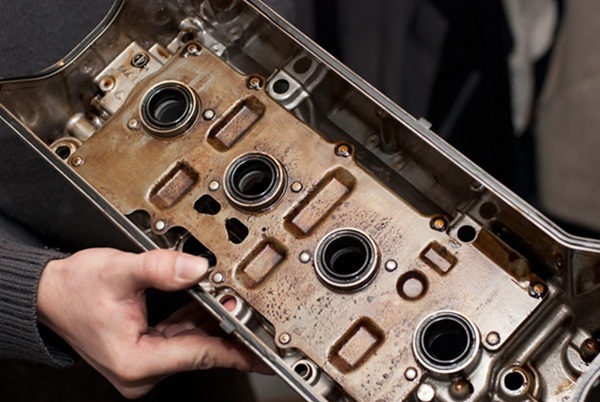

Вид крышки с внутренней стороны. Обратите внимание на резиновую прокладку (не забудьте ее). Синим цветом показаны места нанесения герметика RTV.

25:1093


26:1600

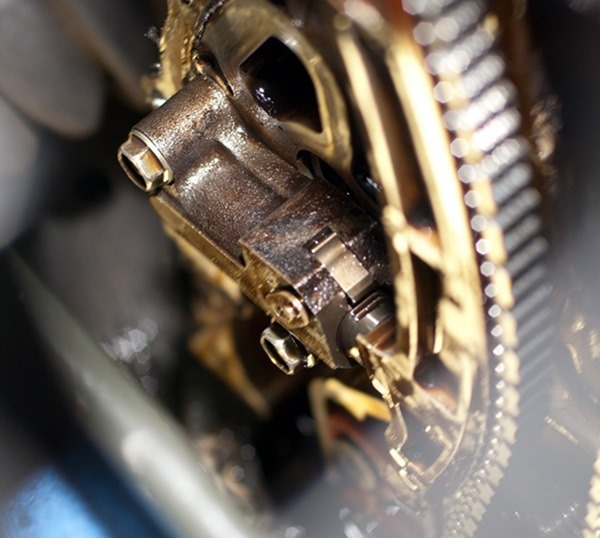

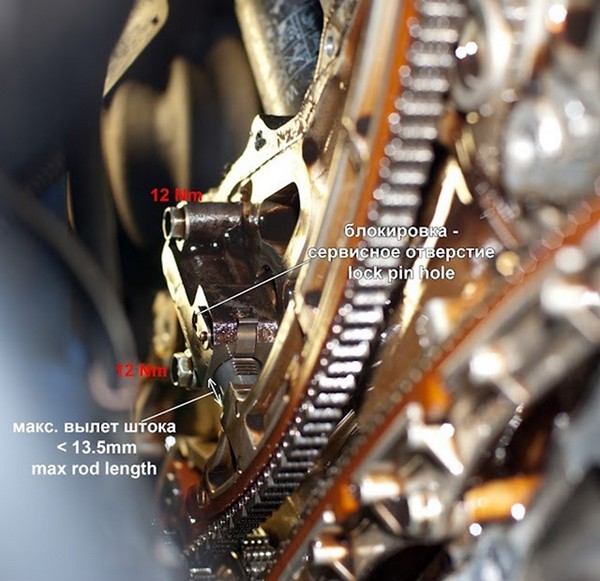

Давайте посмотрим на натяжитель цепи. По величине вылета штока можно определить насколько растянута цепь. Максимально допустимый вылет — 13.5 мм, по достижении которого цепь однозначно подлежит замене.

26:1973


27:2480

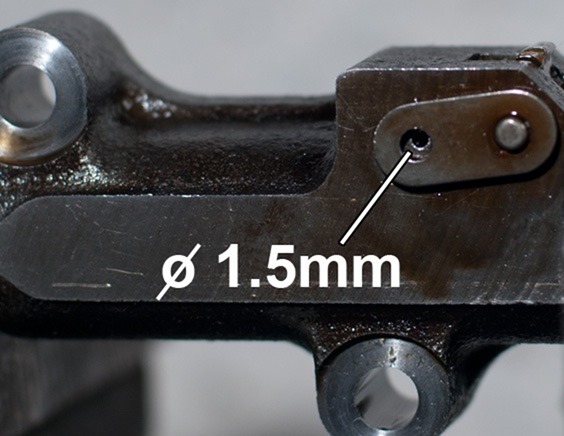

Чтобы снять натяжитель, нужно застопорить шток, для чего предусмотрено сервисное отверстие. Для этого надо провернуть коленчатый вал против часовой стрелки, чтобы максимально утопить шток (проверните на два оборота, если вы ранее не сделали это). Теперь приготовьте штырь или кусок стальной проволоки диаметром 1.5 мм. Вставив штырь в отверстие нужно чуть-чуть повернуть шкив коленвала по часовой стрелке, при этом собачка сдвинется и штырь попадет в отверстие. Теперь можно снять натяжитель, выкрутив два болта.

27:939


28:1444

сервисное отверстие для стопорения

28:1513


29:2018

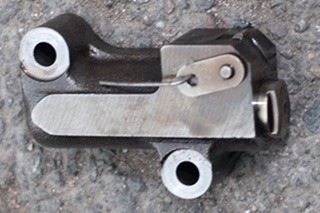

взведенный натяжитель

29:44

Выкрутив два болта снимите верхний успокоитель цепи

29:144


30:649

Снимите с коленвала пластину датчика положения.

30:741


31:1248

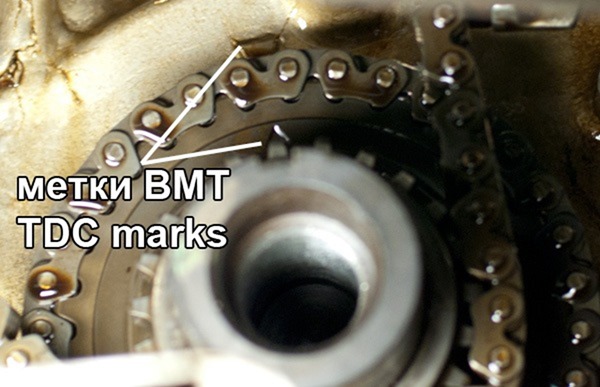

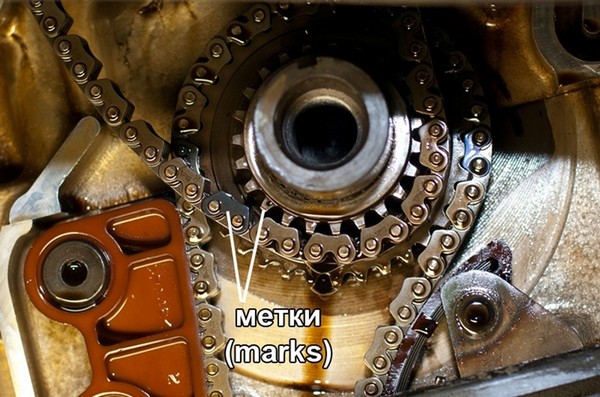

Снимите цепь ГРМ. На звездочке коленвала также есть метки ВМТ. На фотографии также видно цепь привода маслонасоса.

31:1461


32:1966

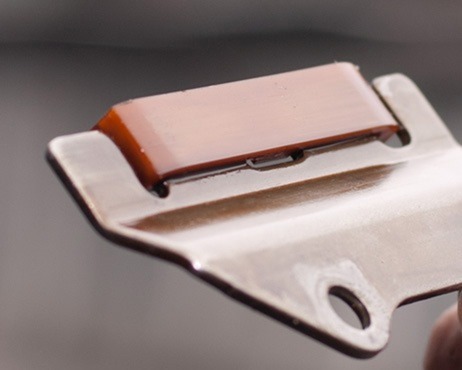

Проверьте на износ направляющую цепи и башмак натяжителя.
Для установки новой цепи установите коленвал по меткам. Установите шкивы распредвалов по меткам, как показано на фотографиях ниже. Имейте ввиду, что такое положение распредвалов нестабильно и они не будут держаться в этом положении сами. Для установки цепи существуют сервисные отверстия для блокировки распредвалов, отверстия находятся со стороны датчиков положения распредвалов. К сожалению фотографию показать не смогу, т.к. мы обошлись без них, вдвоем это достаточно легко сделать.

32:2971

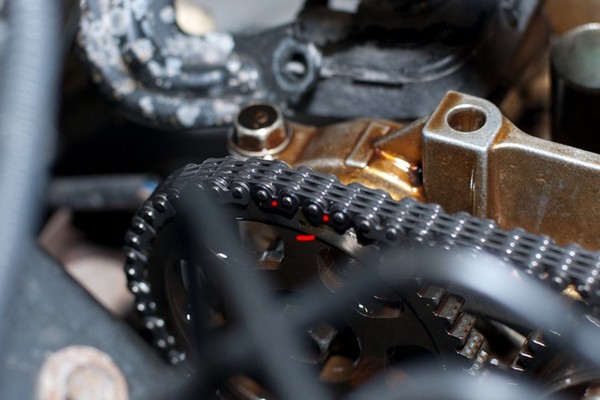

Цепь имеет несколько звеньев отличающихся по цвету от остальных. Они служат для облегчения установки цепи.

32:201

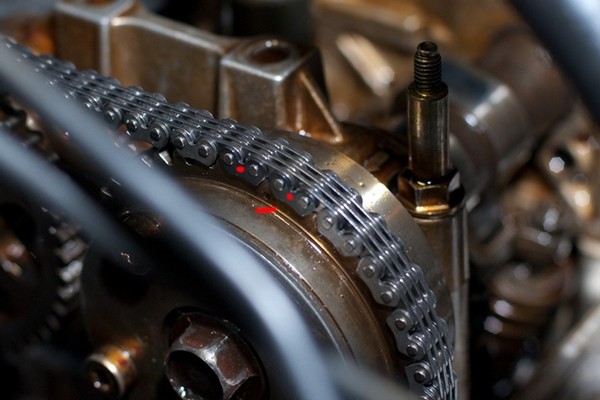

Итак, впускной распредвал — стрелка (ее не видно на фото) должна указывать на точку, точка должна располагаться сверху и находится между маркированных звеньев цепи.

32:506


33:1013

Выпускной распредвал — точка также должна располагаться сверху и находиться между маркированных звеньев цепи.

33:1222


34:1729

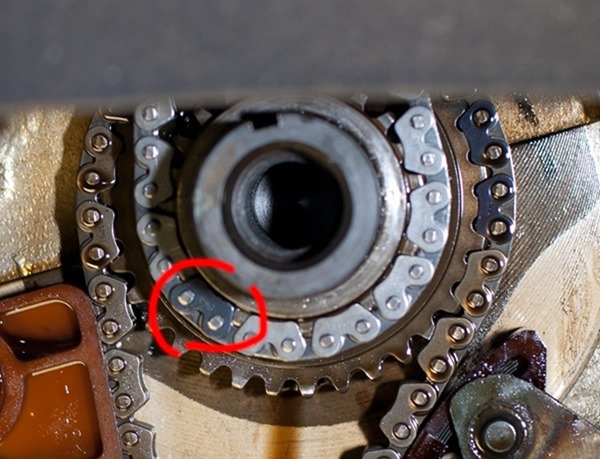

После этого оденьте цепь на звездочку коленвала, маркированное звено цепи должно попасть на точку на звездочке.

34:1938


35:2443



Установите натяжитель, проверьте метки и, если они в порядке, вытащите стопор.

35:145


36:650

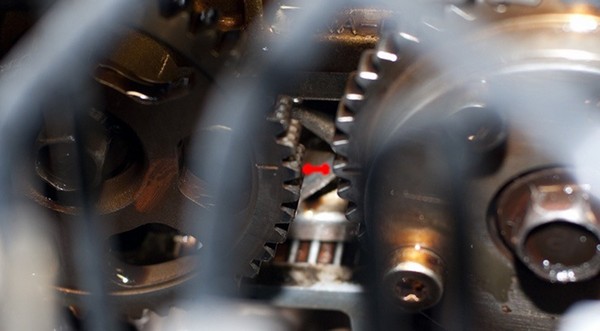

Вот теперь, метки совпадают!

36:707


37:1212

Вылет штока натяжителя с новой цепью.

37:1284


38:1789

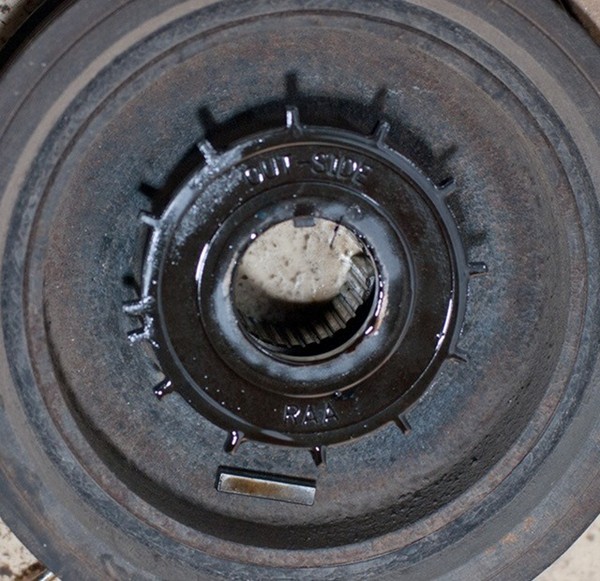

Сборка осуществляется в обратной последовательности. Внешняя сторона пластины датчика положения коленвала маркирована "OUTSIDE".
Перед установкой нового сальника, смажьте его губки смазкой на литиевой основе, если она не нанесена производителем.

38:2242

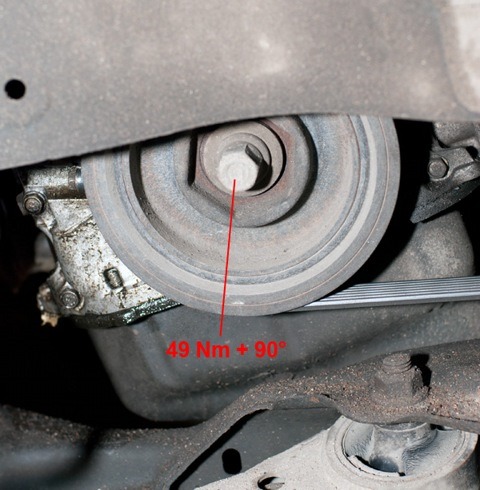

Болт шкива коленвала необходимо затянуть с моментом 49 Нм, а затем дотянуть на 90 градусов. Использовать ударный гайковерт запрещено мануалом.

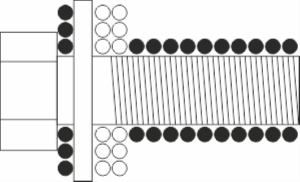

Болт перед затяжкой необходимо смазать моторным маслом в точках, указанных на рисунке черным цветом.

38:448


39:953

места смазки болта шкива коленвала

39:1021

При установке клапанной крышки нужно нанести герметик RTV в местах соединения элементов головки блока (2 точки — в местах прилегания крышки цепи и 2 точки с противоположной стороны — увидите).

39:1374

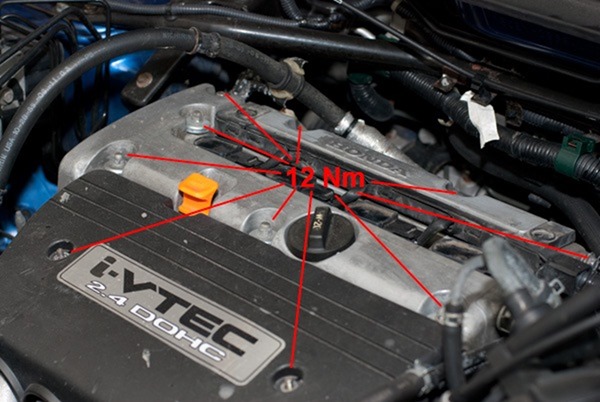

Затягивать гайки крепления крышки необходимо в несколько проходов. Окончательная затяжка осуществляется в указанной последовательности с моментом 12 Нм.

39:1661


40:2166
