Замена щеток стартера Honda Civic

Неполадка Honda Civic: не завелась дистанционно с пульта, потом днем пару раз, и на следующий день. Щетки оказалось найти немного проблемно, потому что № стартера был зашаркан - производитель Valeo.

0:349

Замена щеток стартера Honda Civic

1:854

Задача: заменить щетки стартера на Honda Civic.

1:938

Ход работ по замене щеток стартера для Honda Civic

1:1026

Снял щеточный узел, посмотрел какие щетки, сфотал, отправился в магазин.

1:1161



1:1174

Замена щеток стартера Honda Civic

2:1679

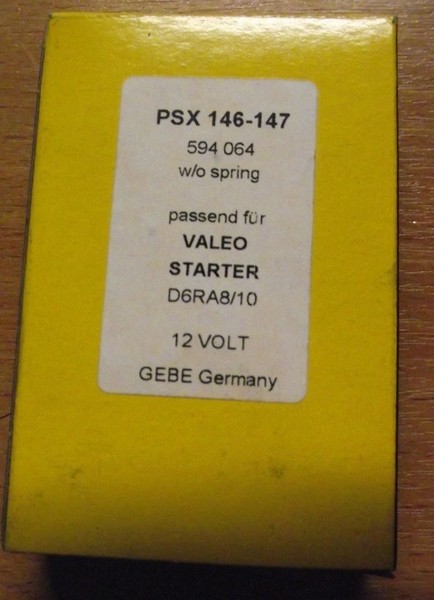

Оказались медные, а не угольные.

2:1741

Далее опишу процесс разборки:

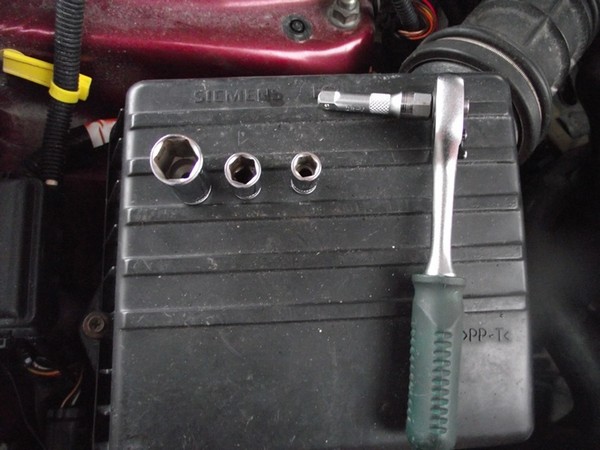

понадобился набор головок: 8, 10, 13

2:1860

Замена щеток стартера Honda Civic

3:2365



13, 10, 8, трещетка

3:30

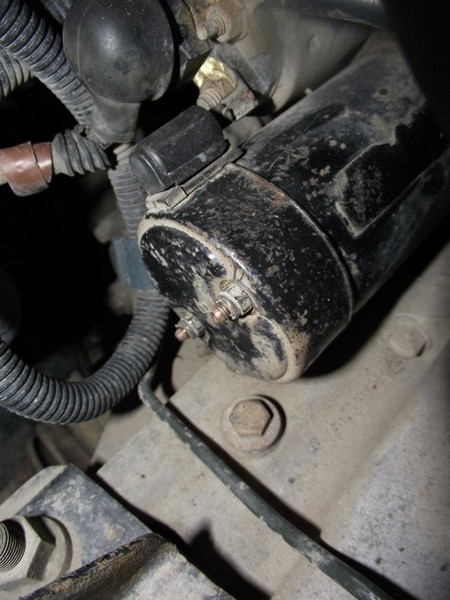

Щеточный узел на стартере выглядит так:

3:106

Замена щеток стартера Honda Civic

4:611

1. Скидываем клеммы с аккумулятора
2. снимаем пластиковую крышечку, под которую идет + на щеточный узел.
3. Откручиваем головкой на 13 (с длинным переходником) клемму +, идущую на щеточный узел.
4. Головкой на 8 (короткой) откручиваем 2 гайки, держащие щеточный узел и снимаем его.

4:1113

Замена щеток стартера Honda Civic

5:1618

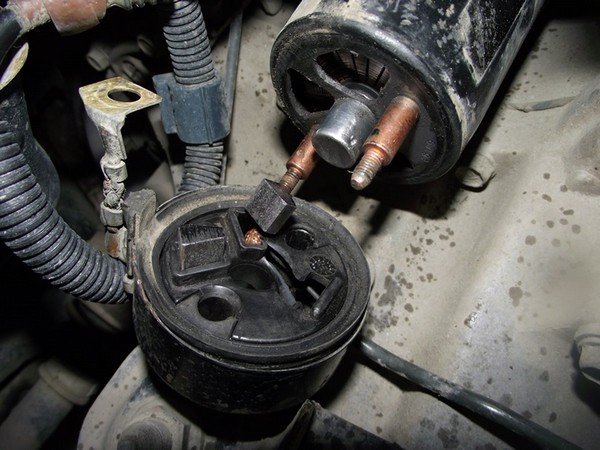

снятый щеточный узел

5:1660

Как видите, для замены щеток не нужно снимать стартер, и еще интересная особенность этого стартера, щетки прижимаются к коллектору сбоку, а не сверху снизу.
Все очень просто и легко.

5:1995

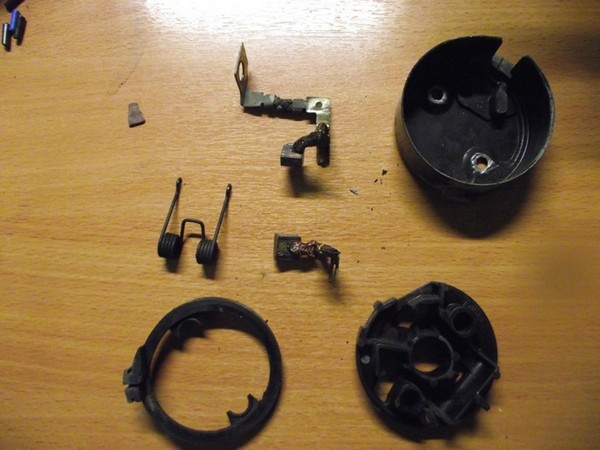

Затем разбираем щеточный узел:

5:2055



Замена щеток стартера Honda Civic

6:504

Замена щеток стартера Honda Civic

7:1009

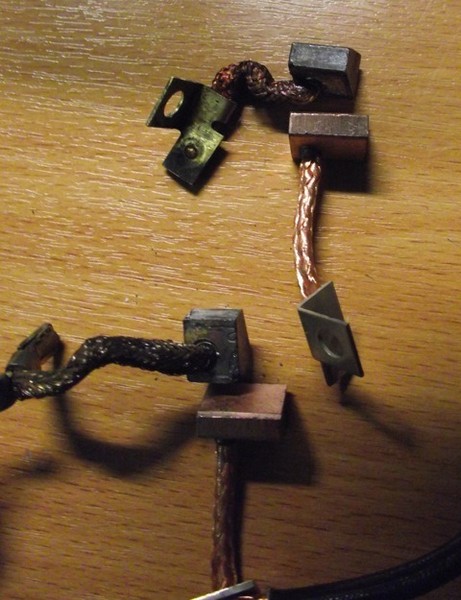

Сравнение новых и старых щеток

7:1069

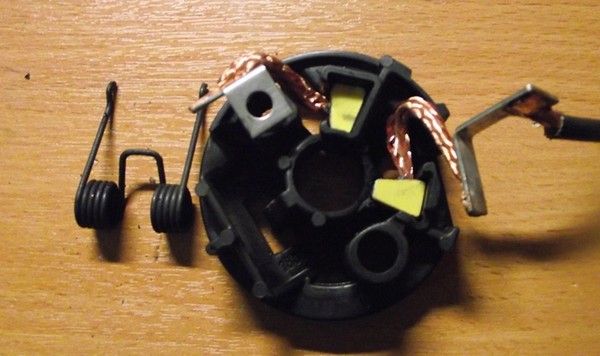

Ставим новые щетки, и пружинку (не забудьте поставить изоляторы)

7:1190

Замена щеток стартера Honda Civic

8:1695

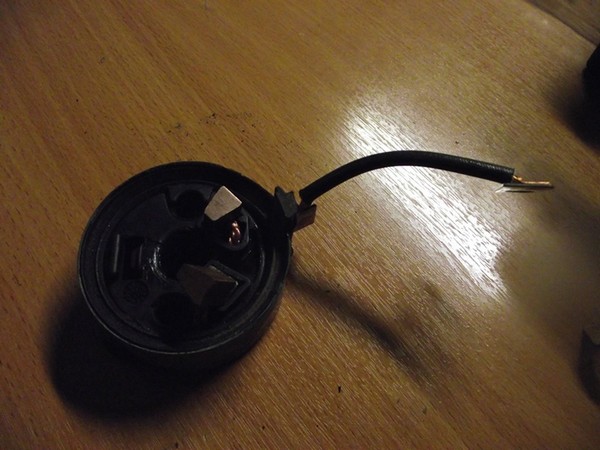

щеточный узел с новыми щетками

8:1755

Собираем щеточный узел, проверяем что щетки свободно ходят в пазах и ставим его на место.

8:1921

Замена щеток стартера Honda Civic

9:2426



щеточный узел с новыми щетками

9:59

При установке щетки нужно вдавливать внутрь узла, например, отверткой, надев узел на шпильки выдернуть отвертку, чтобы щетки встали на место. Прикручиваем щеточный узел двумя гайками на 8, плюсовую клемму, одеваем пластиковую крышечку, ставим клеммы на аккумулятор. Результат фотать не стал, выглядит так же. Пробую заводить - не крутит… старый прием, постучал по щеточному узлу арматуркой, щетки встали на место и теперь прекрасно заводится. Времени ушло примерно полчаса.

9:927

Результат: работы по замене щеток стартера для Honda Civic выполнены.
