Изготовление держателя предохранителей под капот в Ладу Приора

Когда думал о держателе предохранителей под капот, ничего по началу, в голову не приходило, думал делать крепление на стакан, потом немного поразмыслив пришла хорошая идея.

0:316

Для изготовления потребуется:

0:375

· Немного фанеры

0:409

· Монтажная пластина

0:451

· Винты М5, гайки, шайбы, граверы к ним — основной крепеж

0:556

· Винты М4, гайки, шайбы, граверы к ним — крепеж держателей предохранителей.

0:697

· Болгарка, шуруповерт.

0:743

Первым делом снял металлическое крепление блока предохранителей под капотом.

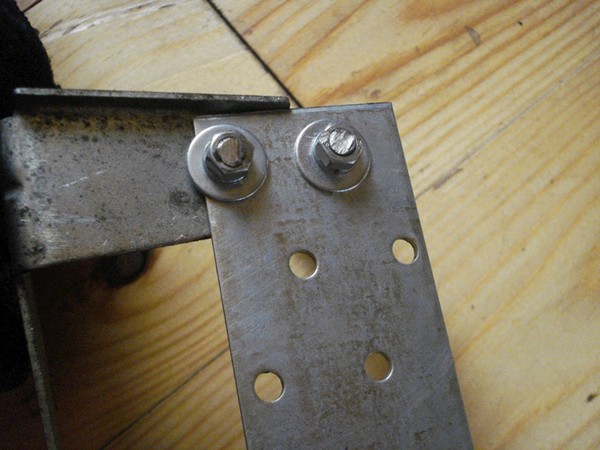

Отрезал монтажную пластину и подогнал ее по размеру к креплению.

0:1010

Изготовление держателя предохранителей под капот в Ладу Приора

1:1515


2:2020

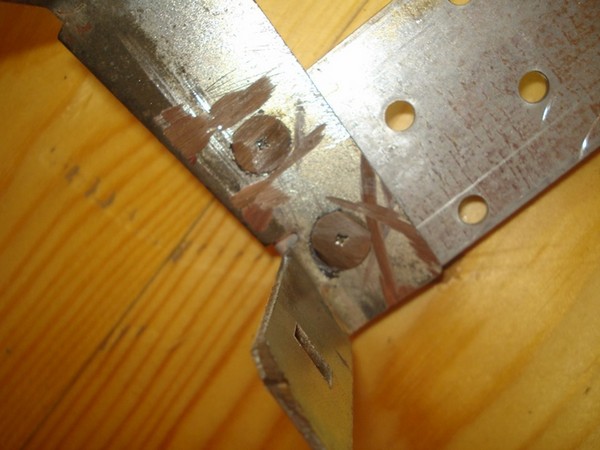

Винты подтачиваем, можно не так сильно, как сделал я, блок все-равно должен встать на место.

2:168


3:673

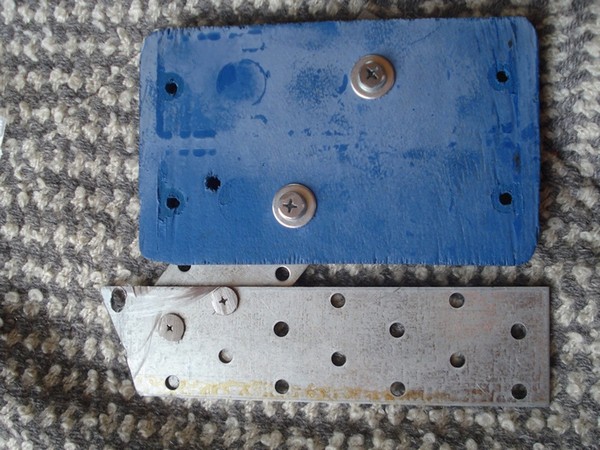

Далее по размеру предохранителей выпилил кусок фанеры, покрасил ее и покрыл лаком, надеюсь жить будет!

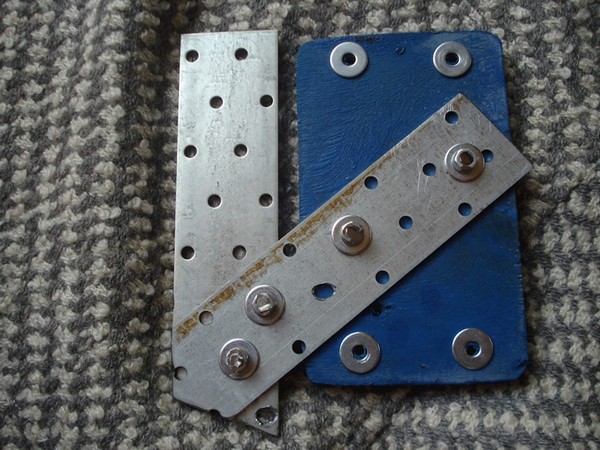

Далее придумал крепеж фанеры, а так же сразу предусмотрел установочные отверстия для держателей предохранителей.

3:1075


4:1580


5:2085

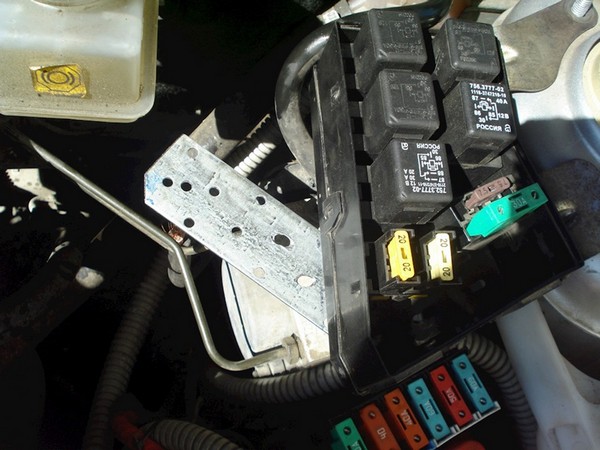

Все сошлось и пошел процесс монтажа. Сначала нужно установить крепление блока предохранителей и только после монтировать крепление, так как к блоку предохранителей идет коса проводов, она не даст установить все сразу.

5:403


6:908


7:1413

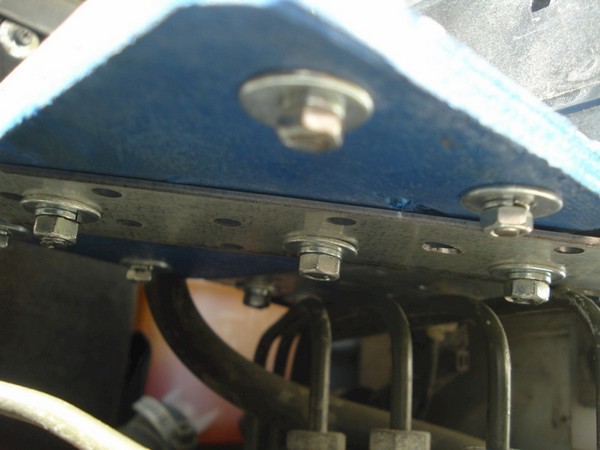

Жутко не удобно там ползать.

7:1468

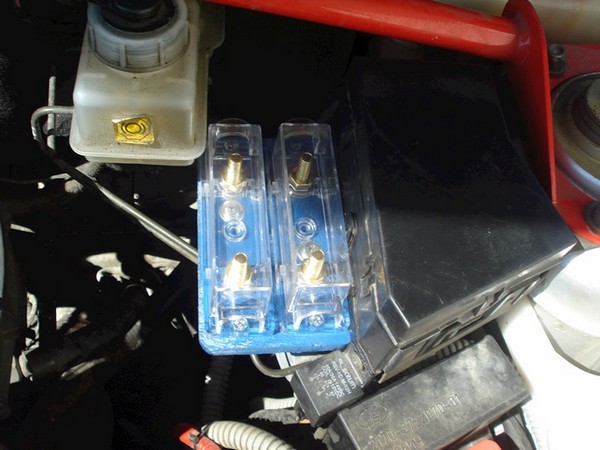

Вот что получается.

7:1507


8:2012




9:504

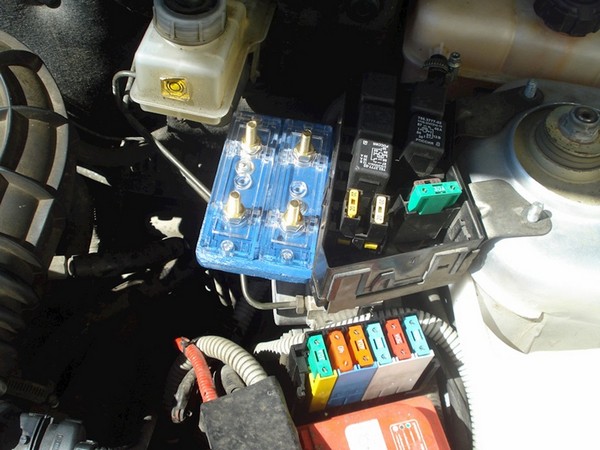

Стоит как влитой, благодаря граверам ничего никогда раскрутится не должно. Синий мутный цвет ушел со временем, видимо рановато лак нанес после покраски. Идеальное место для подводки проводов. Крышки снимаются и ставятся на место, ничего не мешает.
Один предохранитель на дубляж силового кабеля от генератора к аккумулятору, второй на аудиосистему.

9:1146

Держатели предохранителей заказывал в Китае https://ru.aliexpress.com/item/Gold-plated-Fuse-Holder-Free-ANL-Fuse-80-100-150-200-250A-0-Gauge-Cable-Inline/32246322806.html

9:1359

https://www.drive2.ru/l/10110925

9:1395
