Изготовление и установка брызговиков УАЗ Хантер 31519

Содержание статьи:

0:37
  1. Изготовление брызговиков УАЗ Хантер 31519
  2. Примерка и установка брызговиков УАЗ Хантер 31519

Изготовление брызговиков УАЗ Хантер 31519

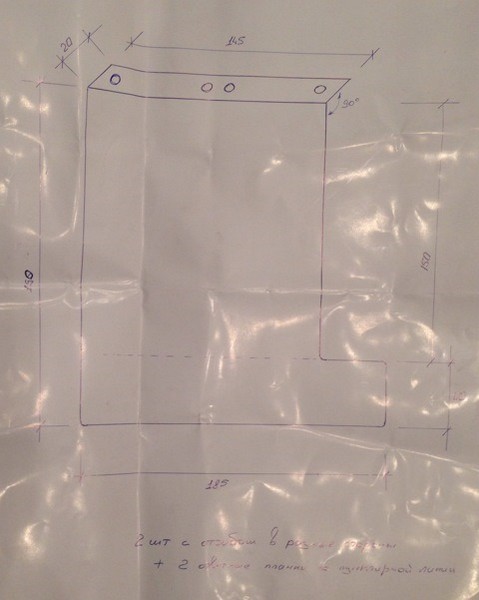

После установки широких колес и лифта подвески родные "брызговички" стали смотреться довольно ущербно, поэтому были продуманы и тщательно взвешены несколько вариантов установки широких брызговиков. Вариант с "наколхаживанием" широкой резины на родные не выдерживал никакой критики, поэтому на семейном совете постановили проработать вариант изготовления новых кронштейнов и новых брызговиков. Пару часов под УАЗкой, и на свет родились шаблоны кронштейнов и самих брызговиков.
Начало было положено…

0:1221

Изготовление брызговиков УАЗ Хантер 31519

1:1726

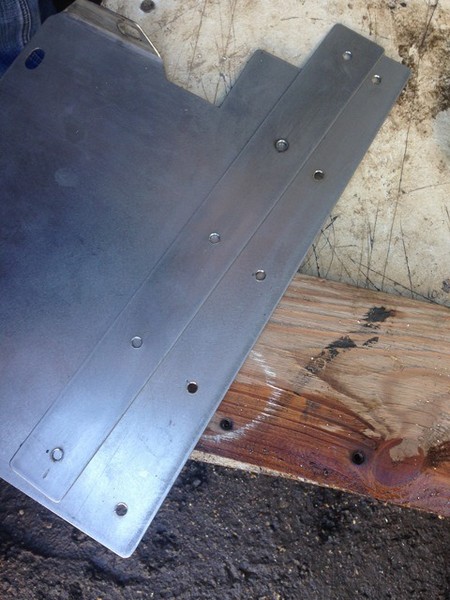

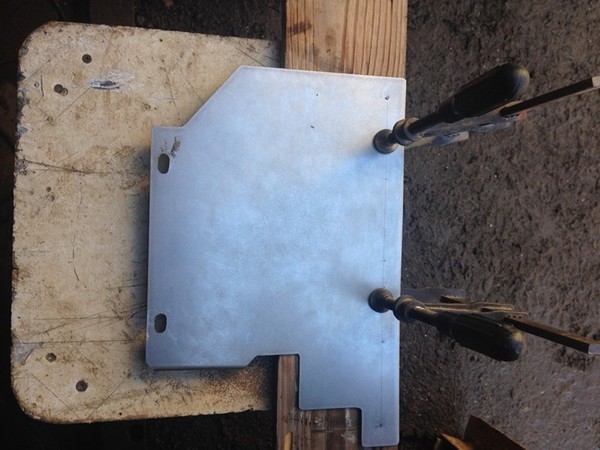

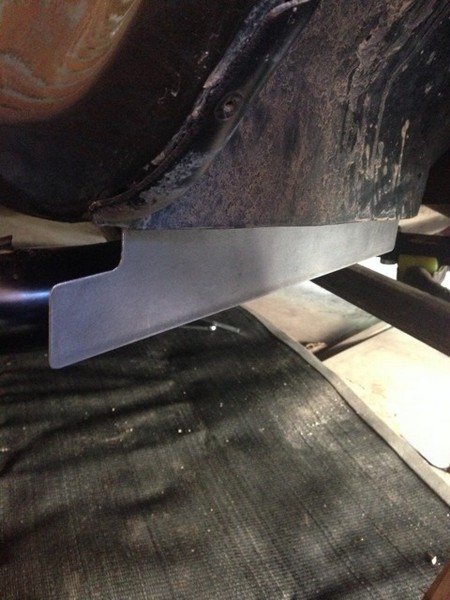

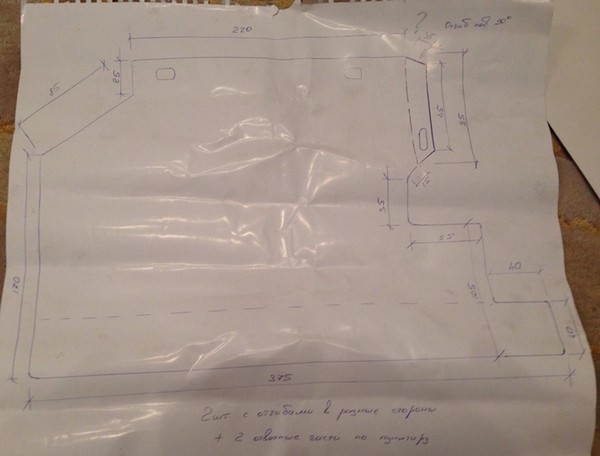

Передний кронштейн

1:1765


2:2270



Задний кронштейн

2:34


3:539

Передний брызговик

3:578


4:1083

Задний брызговик

4:1118

Посетив "Планету Железяку" и не подобрав брызговиков по размеру, в качестве донора были выбраны большие резиновые листы — брызговики от некого полуприцепа.
Всё тщательно размерили: из одного листа выходили брызговики на одну сторону — задний и передний, с учетом того, что ширина рассчитывалась под установку расширителей арок, чтобы было ровно.
Труднее всего пришлось с кронштейнами. Окончательно поняв, что нам они не подойдут, мы решили чертить шаблоны для изготовления новых. Посоветовавшись с отцом — нашим главным творцом и воплотителем наших идей, решили кронштейны делать из нержавейки толщиной 1,5 мм.
Как известно, аппетит приходит во время еды!
Подглядев на одном из сайтов внешний вид брызговиков для Mitsubishi от ателье Jaos, было решено вешать не просто резинки, а нечто иное, приносящее эстетическое удовольствие.

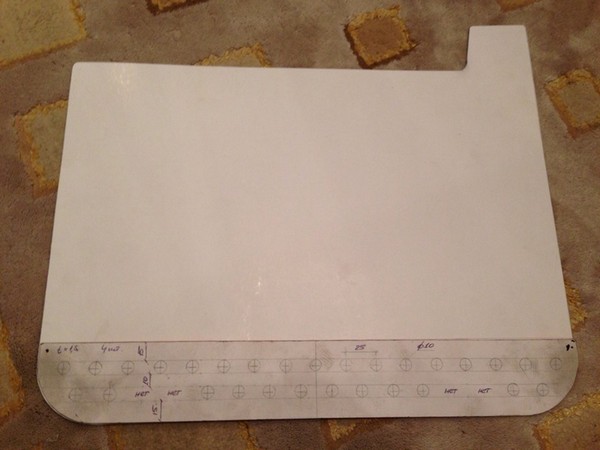

В итоге были изготовлены шаблоны нижних планок с отверстиями и креплениями для цепочек, которые будут приподнимать брызговики и крепить к силовым порогам и заднему бамперу РИФ.
Спустя пару недель "папита" смастерил и воплотил в жизнь нашу идею.

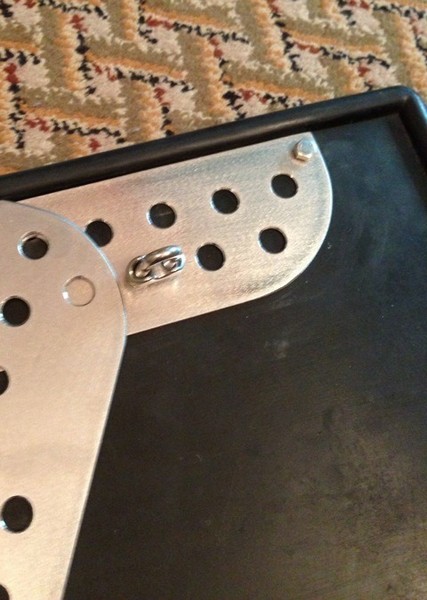

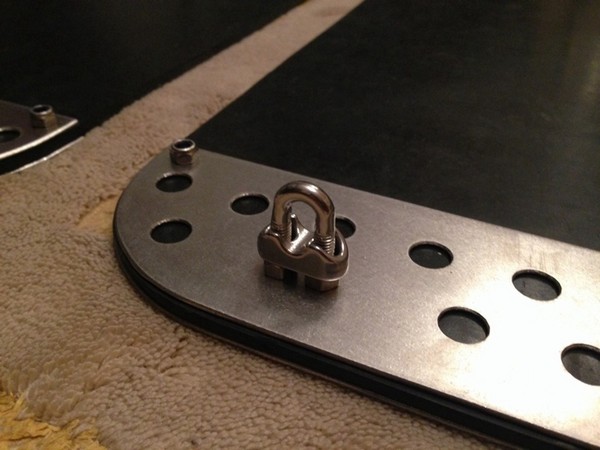

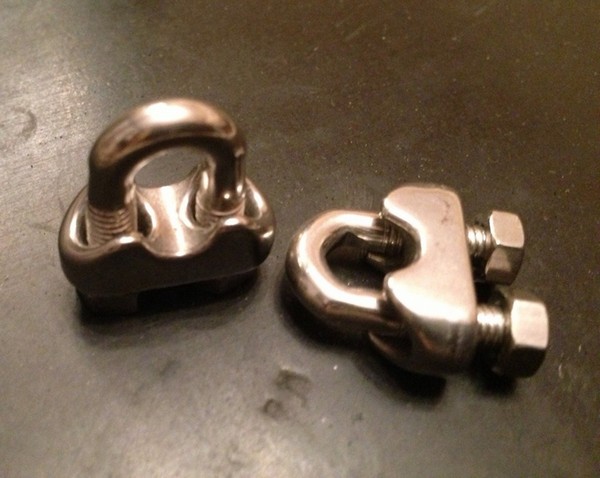

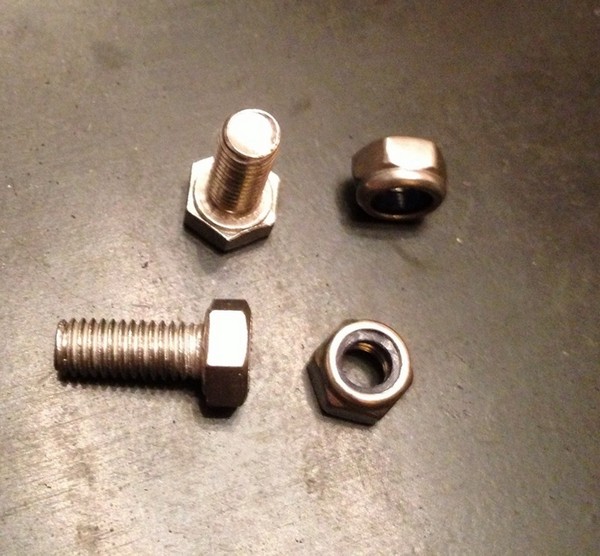

На рынке были приобретены болтики, зажимы для цепочки из нержавейки.

4:3207




5:504


6:1009


7:1514

Цепочку пока не покупали, но будем брать 4мм из нержавейки (надо измерить длину).

7:1663


8:2168

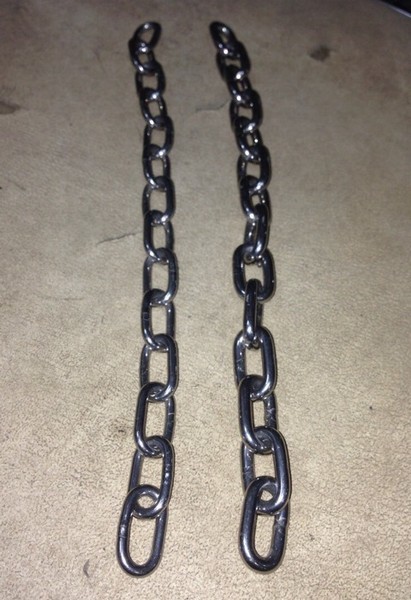

Выбираем из двух цепочек… склоняемся к правой

8:88

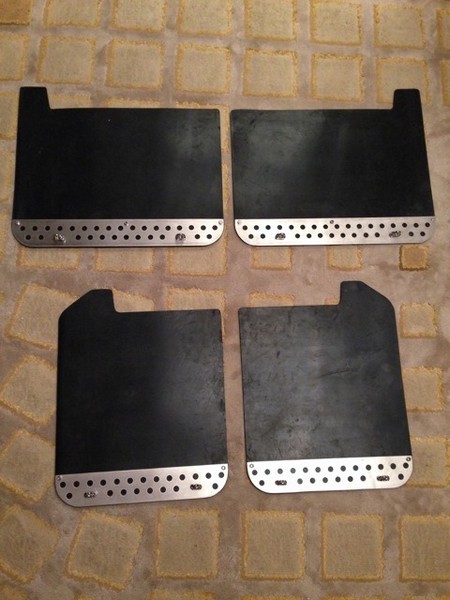

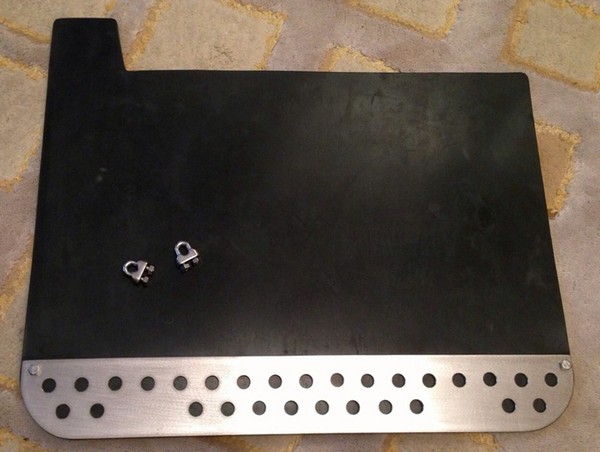

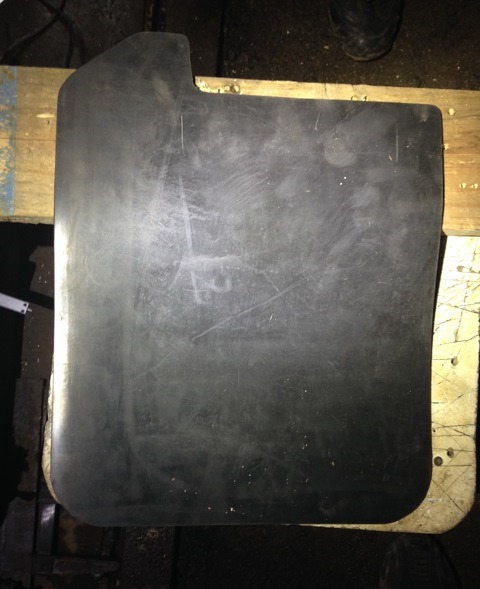

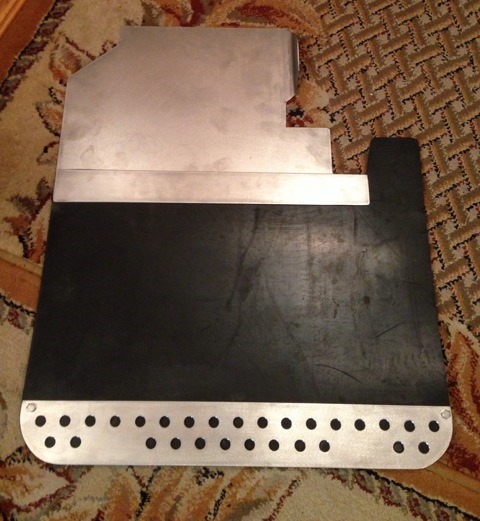

Сегодня были вырезаны брызговики по шаблонам и произведена первая примерка всех частей. Были размечены точки крепления и прикинуто, сколько болтиков и гаек еще нужно.
Вот что получилось.

8:435


9:940


10:1445


11:1950


12:2455

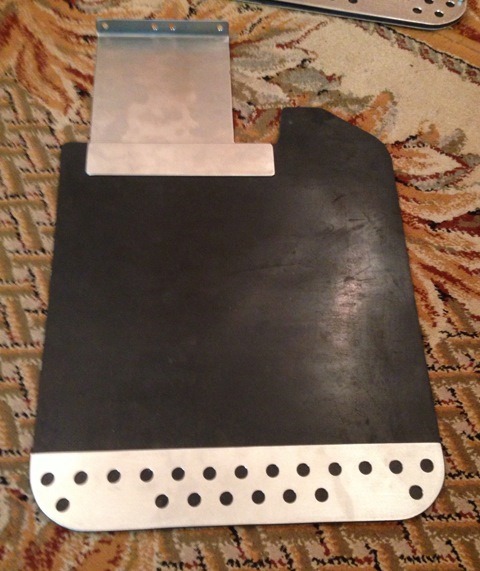

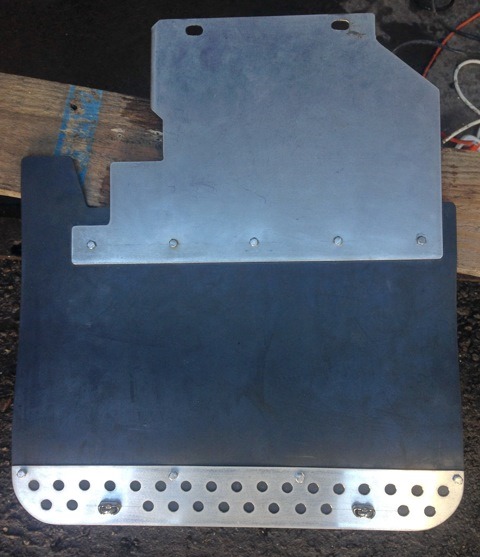

Передний брызговик

12:38


13:543

Задний брызговик

13:578


14:1083

Следующим этапом будет примерка и разметка отверстий для крепления кронштейнов к кузову, приобретение цепочки, кронштейнов крепления ее к силовым элементам и карабинов для быстрого подъема брызговиков при необходимости.

14:1495

Примерка и установка брызговиков УАЗ Хантер 31519

В выходные решили примерить то, что получилось при изготовлении на машину. Как обычно планировать на пару часов, в итоге провозились до ночи.

14:1849

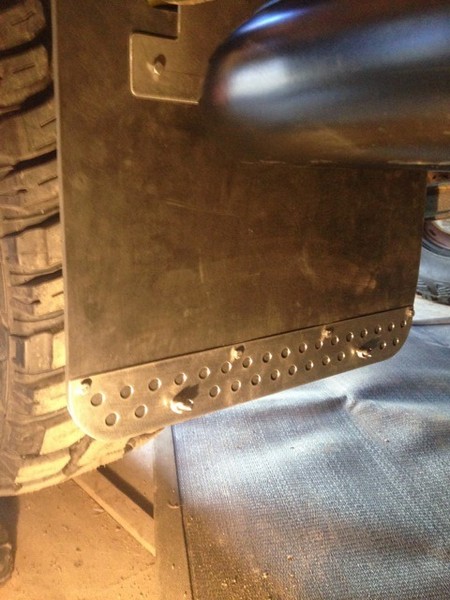

Изготовленные кронштейны брызговиков пришлось дорабатывать на месте: размечать отверстия крепления к кузову, сверлить и закреплять декоративные пластины, решать другие вопросы, которые возникали по мере установки.

14:2250

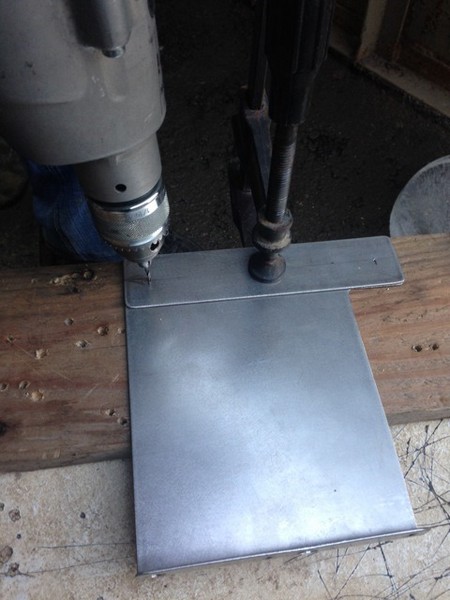

Дольше всего сверлили все отверстия, т.к. сверлить нержавейку 1,5 толщиной (не магнитную), то еще удовольствие.

14:201

Как всегда, порадовал Ульяновский завод: передние кронштейны оказались одинаковыми и левый, и правый, только дырки крепления тупо в разных местах насверлили на заводе и всё. Но, в итоге, мы всё разметили, просверлили (пострадал десяток сверл), собрали и благополучно внедрили на место. Все железные компоненты — нержавейка!

14:799

В верхней части брызговиков оставили запас резины, т.к. планируем их соединить с расширителями арок, которые будут установлены чуть позднее.

14:1060

Примерка и установка брызговиков УАЗ Хантер 31519

15:1565

Приложили кронштейн…

15:1609


16:2114



Замерили и разметили отверстия…

16:63


17:568


18:1073

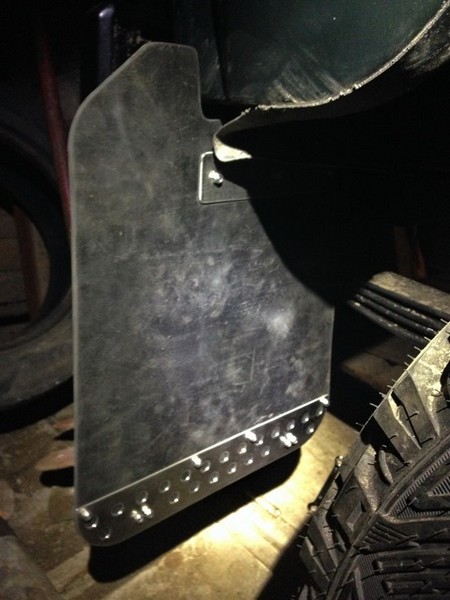

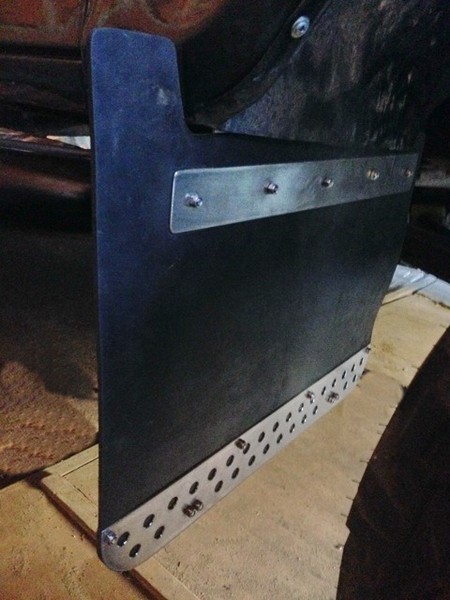

Собрали передний

18:1108


19:1613

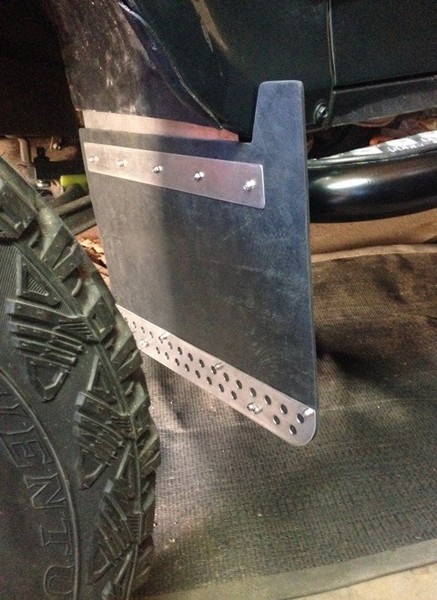

Левый готов

19:1638


20:2143




21:504

Правый готов

21:531


22:1036


23:1541

Начали сверлить задний

23:1587


24:2092



Заготовка

24:21


25:526

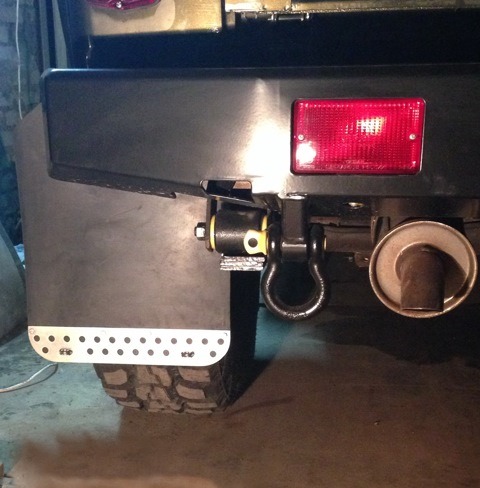

Правый готов

25:553


26:1058


27:1563

Левый готов

27:1588

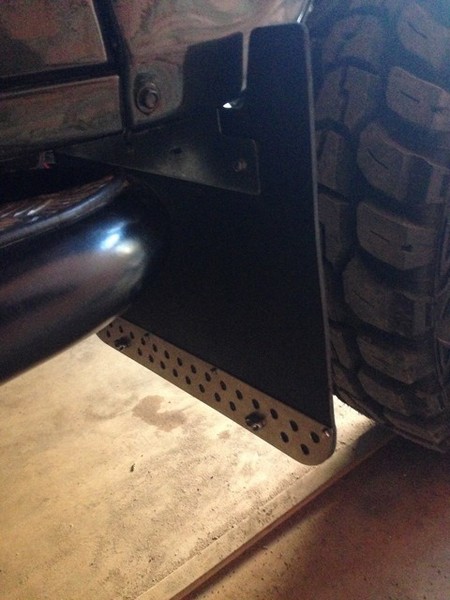

Последним этапом (завершающим) станет установка крепежа для цепочек и установка самих цепочек (цельная, из нержавейки), пока только замерили длину, так как без установки брызговиков это сделать не получиться.

27:1973

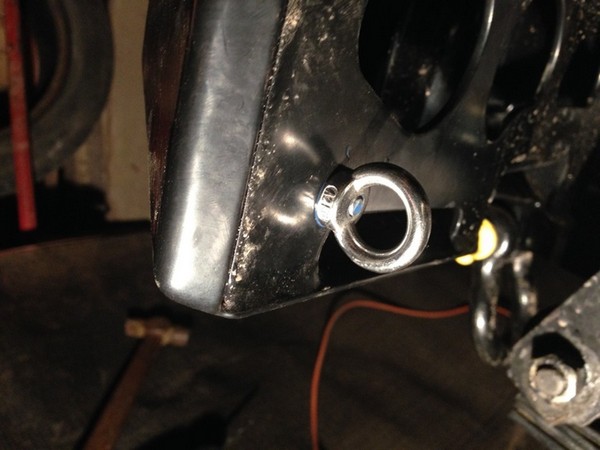

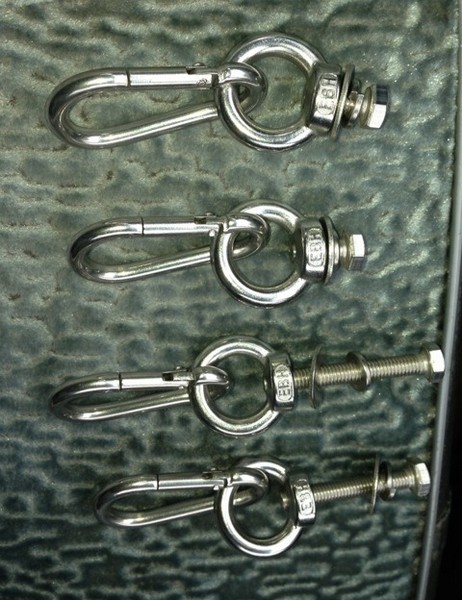

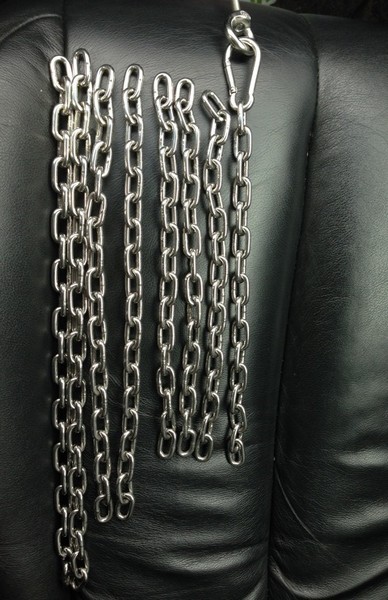

Были куплены рым-гайки, карабины и по размерам нарезаны цепочки:
1. На задние брызговики — 4 шт. по 25 см.
2. На передние брызговики — 2 шт. по 30 см. и 2 шт. по 37 см.

27:2261




28:504


29:1009

Разная длина цепочек на передних брызговиках связана с тем, что рым-гайка крепится на поперечину силовых порогов, а она идет не по центру брызговика.
Собрали и разметили всё довольно быстро.
Вот, что получилось в итоге:

29:1413


30:1918

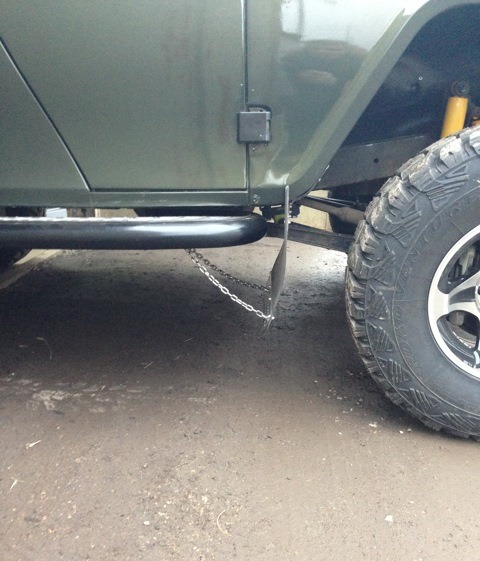

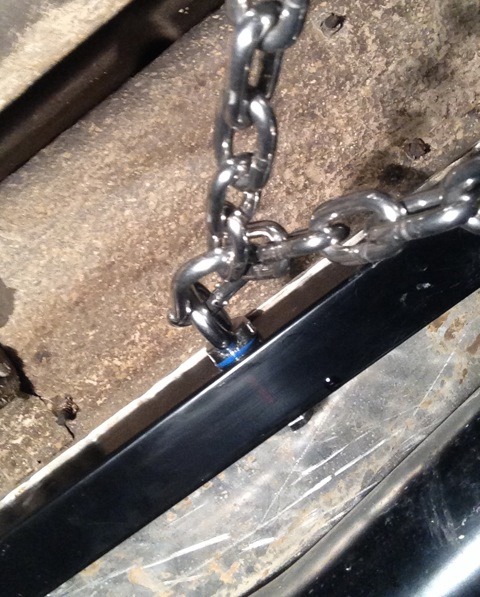

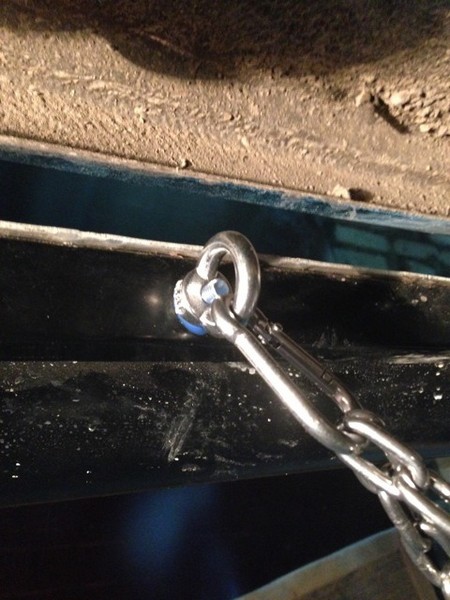

крепление передних цепочек

30:1972


31:2477




32:504


33:1009


34:1514

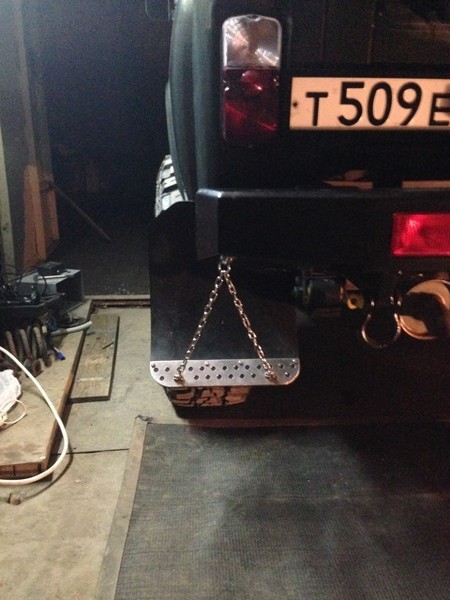

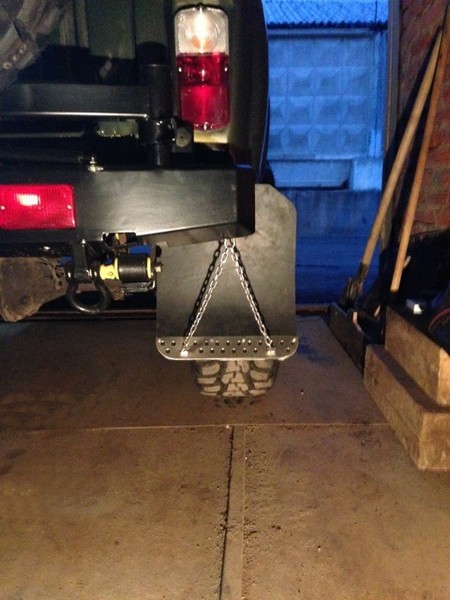

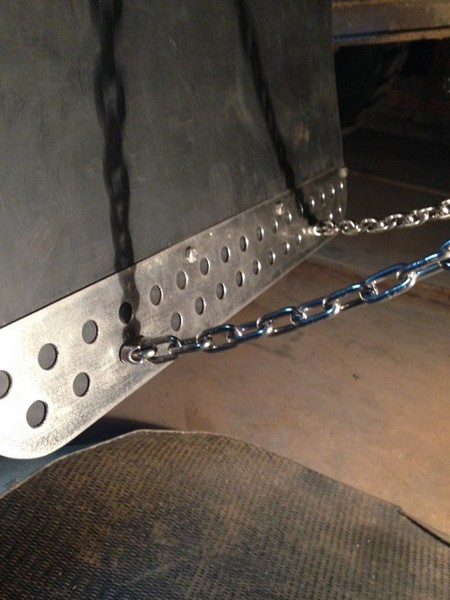

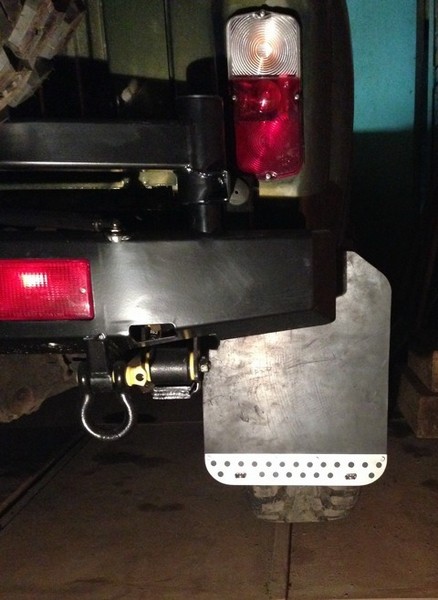

крепление задних цепочек (в силовик РИФ)

34:1591


35:2096




36:504


37:1009


38:1514


39:2019




40:504


41:1009

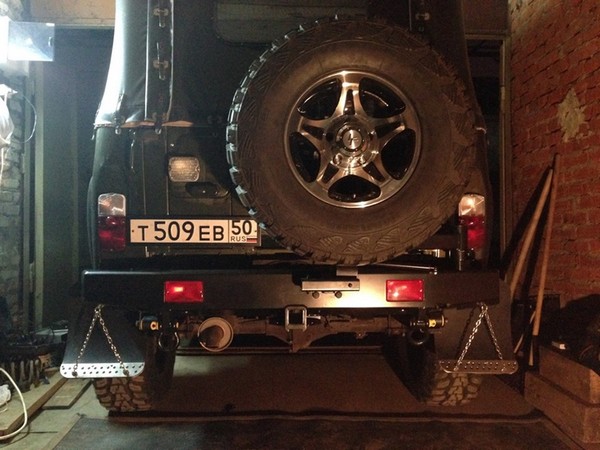

Отлично получилось!

41:1049
