Изготовление корпуса сабвуфера Toyota Caldina

Задача: изготовить корпус для сабвуфера на Toyota Caldina.

0:99

Комплектующие для сабвуфера Toyota Caldina

0:170

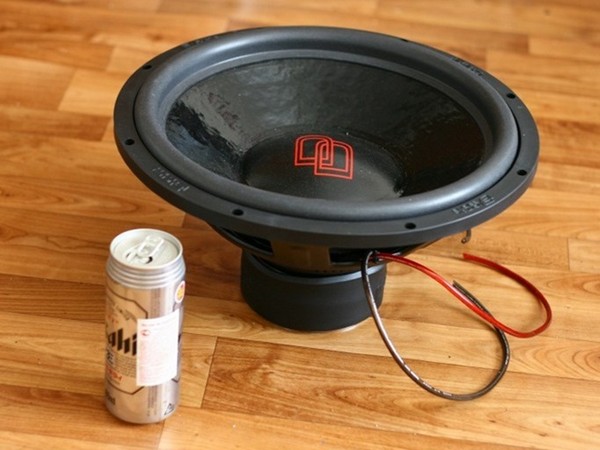

Динамик: Digital Designs 1515 D2
Изготовлен вручную, США. Не знаю круто это или нет, но сделан он в Оклахоме. На фото в сравнении с обычной 0.5 литровой банкой.

0:439

Изготовление корпуса сабвуфера Toyota Caldina

1:944

Калибр: 15"
Катушки: 2 по 2 Ома, подключено в 1 Ом
Номинальная мощность: 500 Вт
Максимальная мощность: ?

1:1127

Посовещавшись с нужными людьми, решил делать ящик, близкий к заводским рекомендациям. Причины:

1:1304

1) Относительно высокая настройка -> меньше запаздывания звука;
2) Больше места в багажнике;
3) Ограниченность во времени, экспериментировать с низконастроенным не было времени.

1:1633

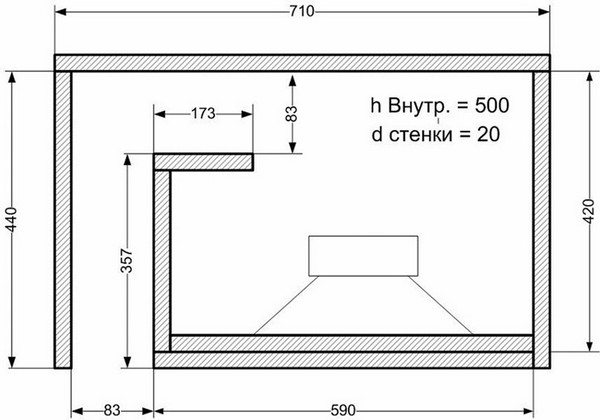

Примерно 108 литров чистого объема (без порта фазоинвертора). Настройка порта ~35 Гц. Сечение порта сейчас не помню, доберусь до записей — добавлю больше информации по ящику.

1:1949

Изготовление корпуса сабвуфера Toyota Caldina

2:2454



Изготовление корпуса сабвуфера Toyota Caldina

3:504

Фанера 19.5 мм, берёза. Ушло 2 листа 1520 * 740. Очень тяжелая. Готовый саб весит как тощий пассажир!

3:675

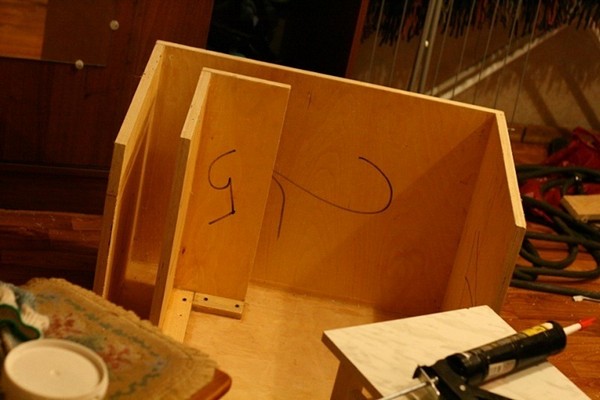

Технология сборки очевидна: сверлятся отверстия с углублениями под шляпки, и каждое ребро стягивается 10-15 саморезами. Все швы герметизируются бесцветным силиконовым герметиком (под пистолет) на два раза: снаружи и изнутри. На заднем плане видны сварочные кабели КГ-70, которыми будет питаться весь КаЧЧ.

3:1232

Изготовление корпуса сабвуфера Toyota Caldina

4:1737

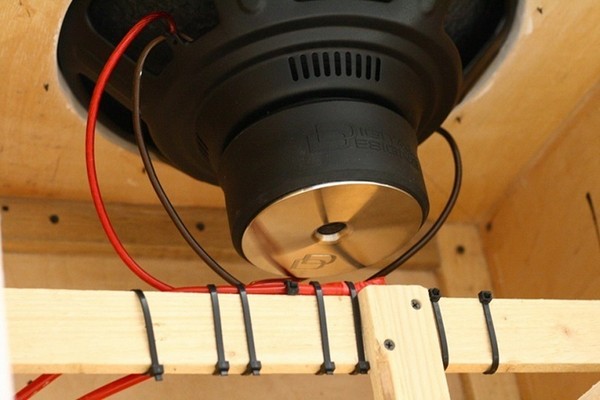

Внутри ящика была сделана Т-образная распорка: во-первых, для жесткости конструкции, во-вторых, к ней удобнее крепить проводку (tchernov audio junior 8 Ga)

4:2000



Сохранить в Альбом

4:37

Изготовление корпуса сабвуфера Toyota Caldina

5:542

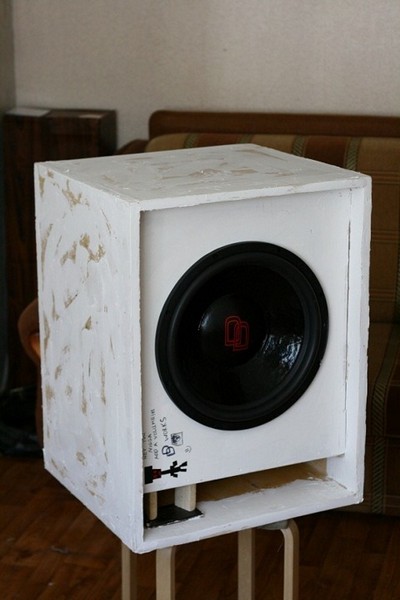

Первоначально была идея красить в черный цвет спецкраской, но потом передумал и решил делать классически - карпетом. После обтяжки будет изготовлена деревянная рама, которая будет вставляться в лицевую
поверхность заподлицо. На раму будет натянута черная акустическая ткань.

5:1053

Изготовление корпуса сабвуфера Toyota Caldina

6:1558

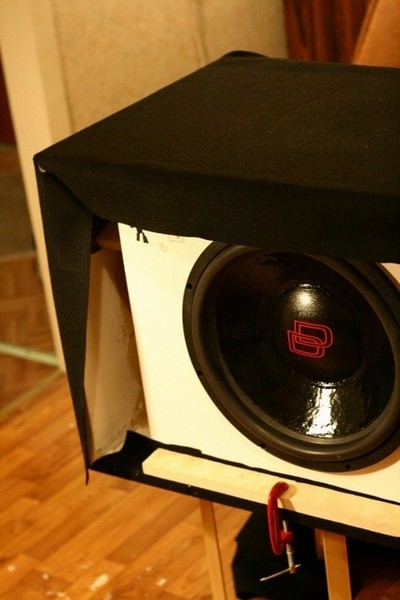

Процесс обтяжки. На фото видно как с помощью струбцины проклеиваем внутренние края.

6:1715

Изготовление корпуса сабвуфера Toyota Caldina

7:2220

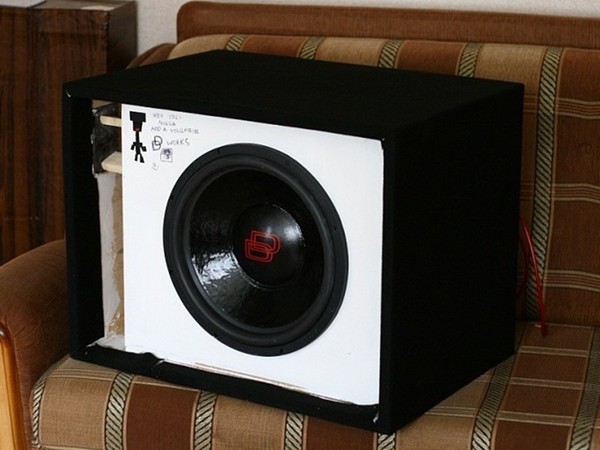

Обтянутый ящег. Лицевую часть думаю покрасить в черный, чтобы в сочетании с тонировкой было непонятно что за ящик в багажнике (система анти-палево)

7:271

Изготовление корпуса сабвуфера Toyota Caldina

8:776

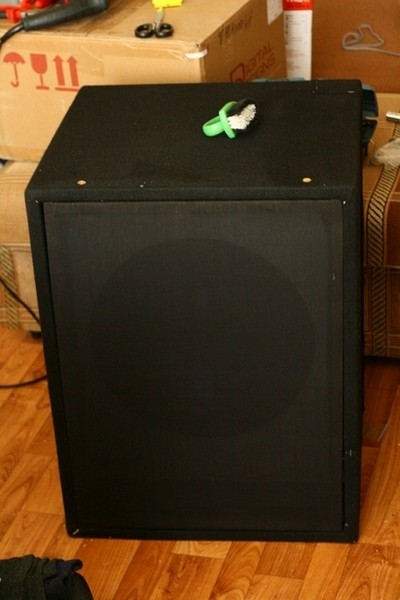

Деревянная рама на месте. Когда я услышал ценник на акустическую ткань, мои глаза стали в точности такими как на фото моего профиля, В итоге ткань акустическая была заменена тканью карманной из магазина текстиля по 50 руб. за погонный метр. Результат думаю тот же.

8:1258

Собственно, всё готово. Сабвуфер готов и дожидается своего часа. Готовый саб мне так и не удалось поднять в одиночку - в машину грузили вдвоем

8:1519

Результат: изготовление сабвуфера для Toyota Caldina выполнено.

8:1632
