Изготовление подиумов под динамики Dragster DTX 310 для Ford Focus 1 своими руками

Долго думал какие рупора заказать, не хотел городить по 2-3 пары и решил взять одни могучие. Когда они мне пришли, честное слово, я был в шоке… Первая мысль "каким образом я их буду ставить в двери". Ну ничего не поделать, что куплено, то куплено, будем запихивать…

0:475

Изготовление подиумов под Dragster DTX 310 для Ford Focus 1 своими руками

1:980

Честное слово, первый раз сам делаю подиумы, не спрашивайте, что да как, я сам не знаю, как буду делать на перед. Потихоньку делаем и думаем, думаем и делаем. Снимаем обшивки, выкручиваем из железа динамики и снимаем шумку, поскольку она, зараза такая, съедает драгоценные децибелы.

1:1492


2:1997




3:502


4:1007

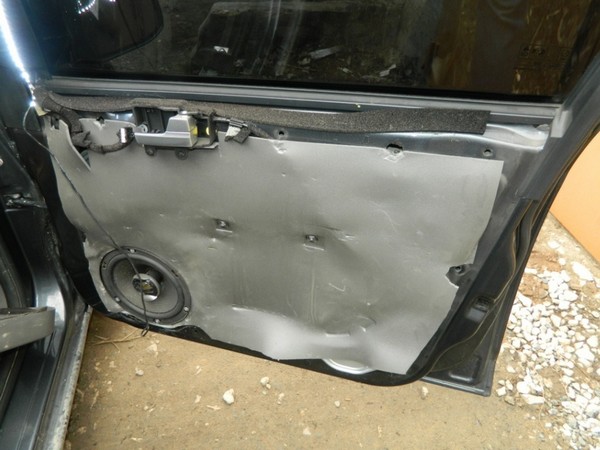

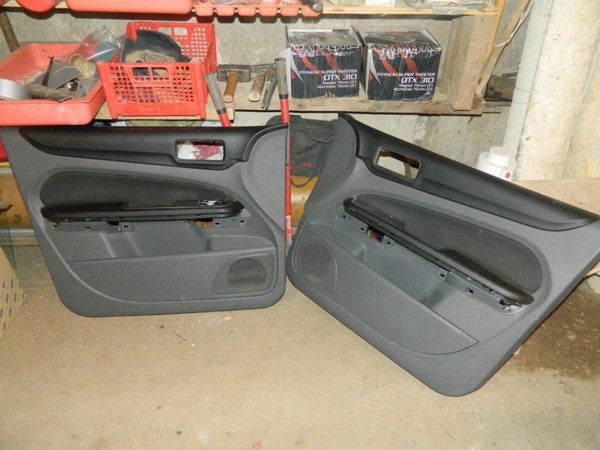

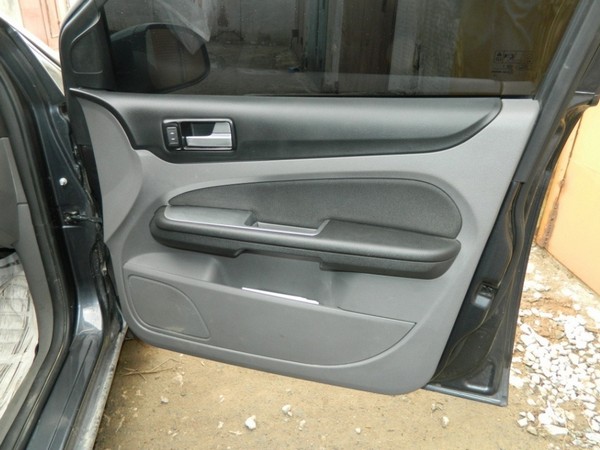

Дверь буду обклеивать чуть позже перед установкой новой обшивки с подиумами.

4:1152


5:1657


6:2162




7:504

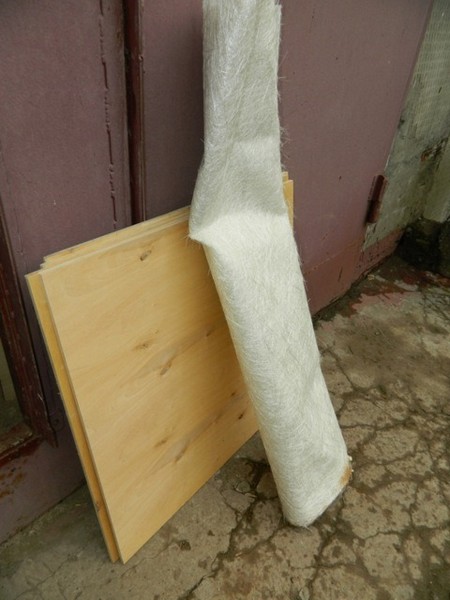

Для изготовления подиумов были куплены фанерка 6,8,10, стекло мат, монтажная пена, полиэфирная смола.

7:688


8:1193

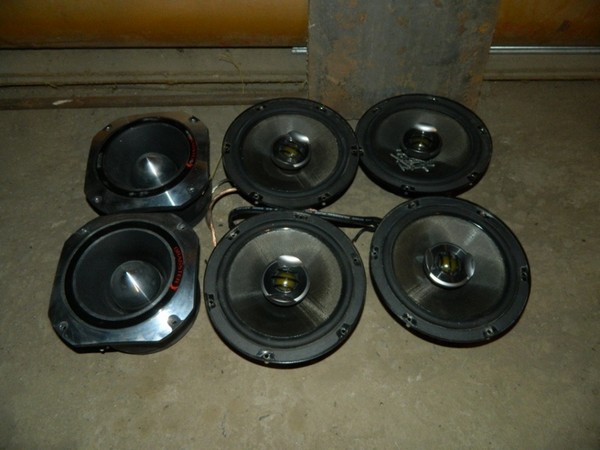

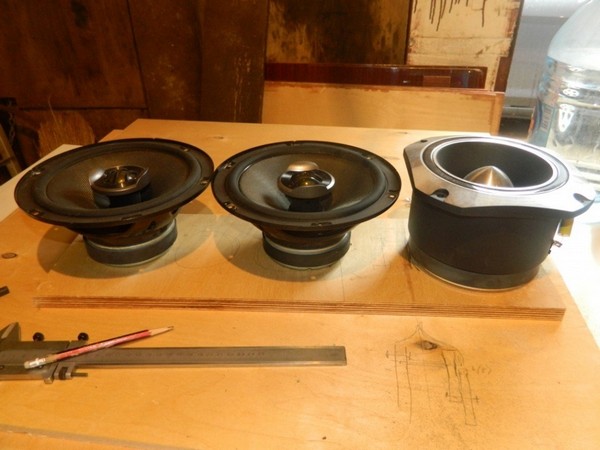

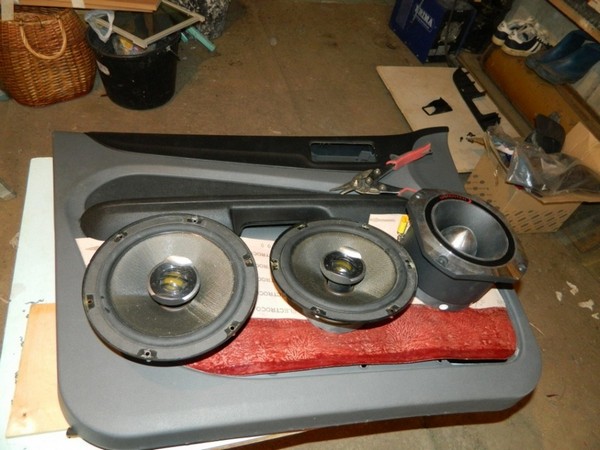

Вот они 3 красавца, в каждой двери будет стоять такая батарея. Посмотрите насколько ничтожно выглядят 20ти дюймовые дины по сравнению с рупоркой 310…

8:1466


9:1971

Начинаем выкраивать площадку под динамики, на которой будут выводится кольца.

9:2118




10:504


11:1009


12:1514


13:2019




14:504


15:1009

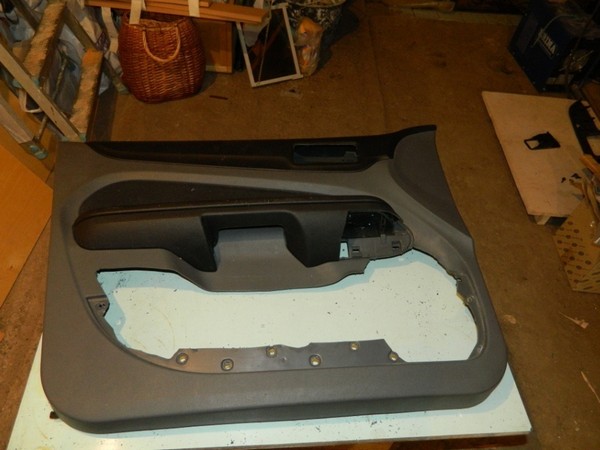

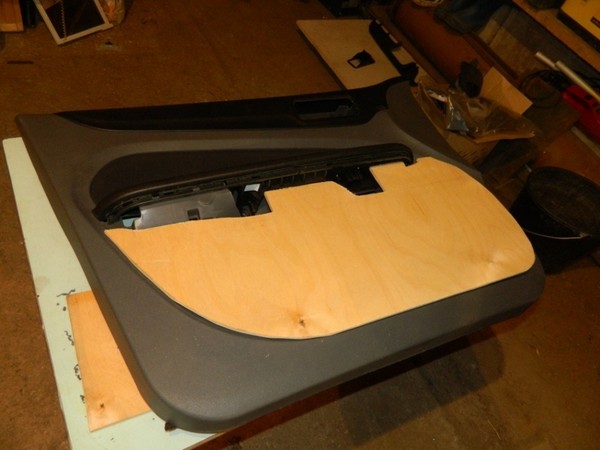

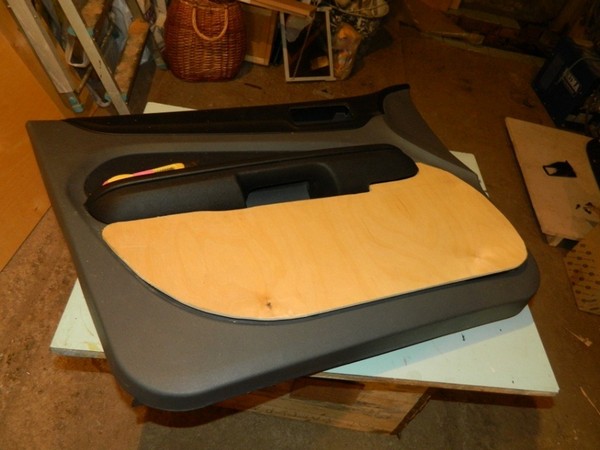

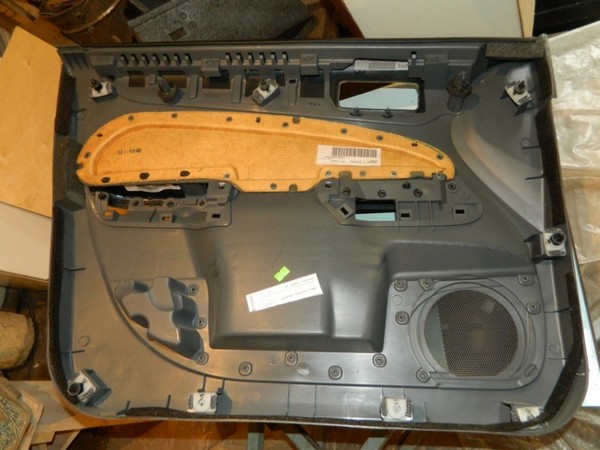

Вырезаем внутреннюю часть обшивки чтобы дины в нее не упирались ну и примеряем основу из 6мм фанеры. Крепим фанерку к обшивке, наживульку естественно, ну и первая примерка на двери. .

15:1344


16:1849


17:2354




18:504

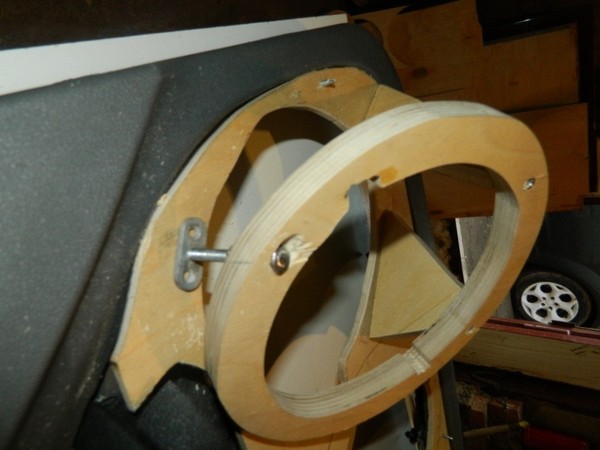

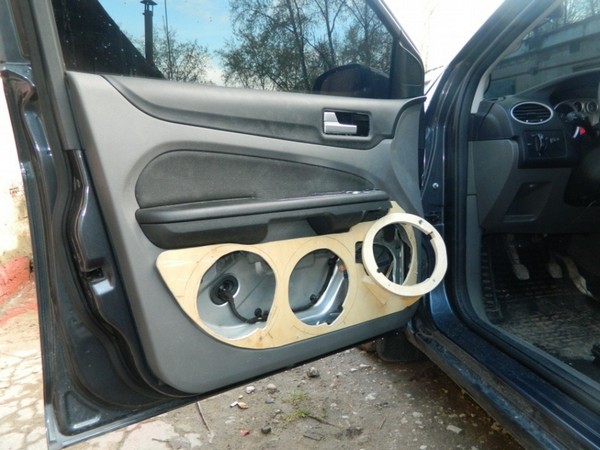

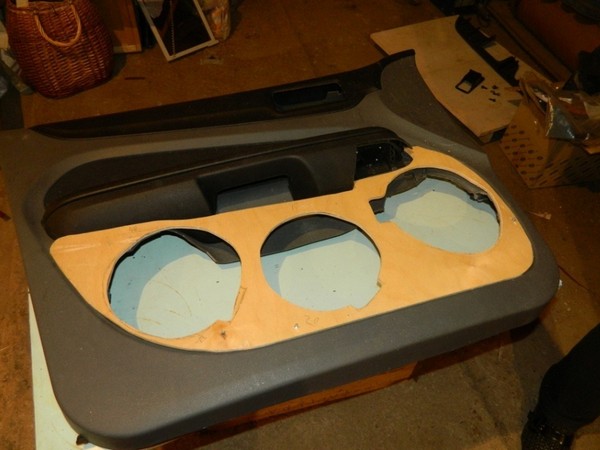

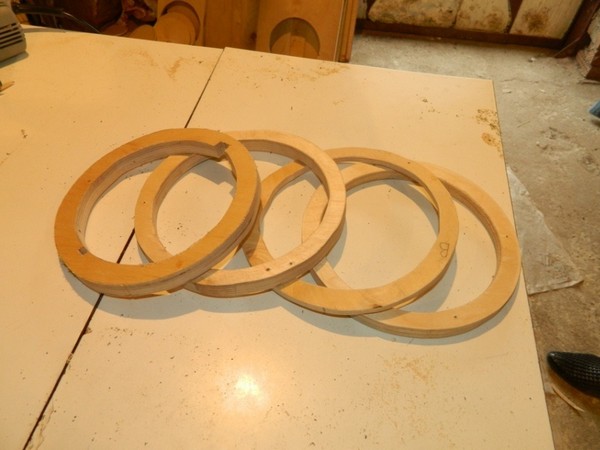

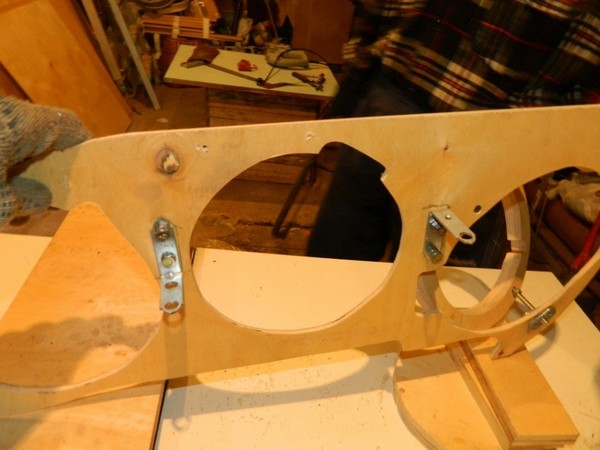

Дальше пилим кольца под динамики, конечно все высчитываем, чтобы дины не упирались в металлическую часть двери и одновременно не упирались в сиденье при закрытой двери. Кольца пилим из 18 мм фанеры и примеряем как в них будут сидеть колонки.

18:946


19:1451


20:1956

Начали выводить подиум под рупора. Выводили уголками из 18 мм фанерки.

20:2086




21:504

С уголками намаялись, решили сделать металлические кронштейны и болтами вывести их по высоте как надо. Гораздо удобнее чем пилить по 10 уголков.

21:770


22:1275


23:1780

Первый подиум под твиттер готов, примерка.

23:1861


24:2366



Обшивка с трудом выдержит вес 2х 20ток и пища на одних пистонах, поэтому решили сделать дополнительное крепление в виде уголков. Приделали уголки на железо и такие же уголки на обшивку, между собой соединяются болтами, вот сейчас обшивка точно никуда не сползет, по крайней мере я на это надеюсь.

24:539


25:1044


26:1549

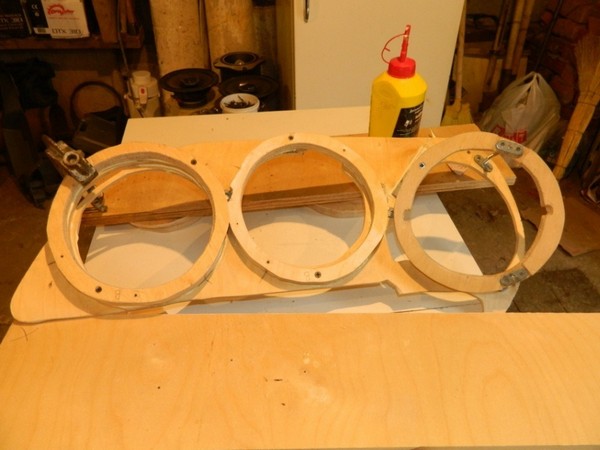

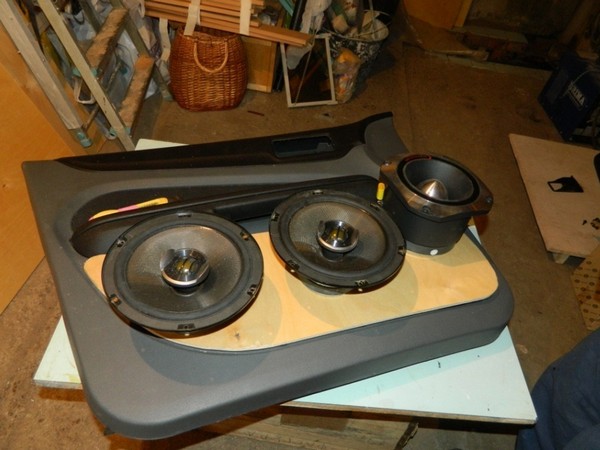

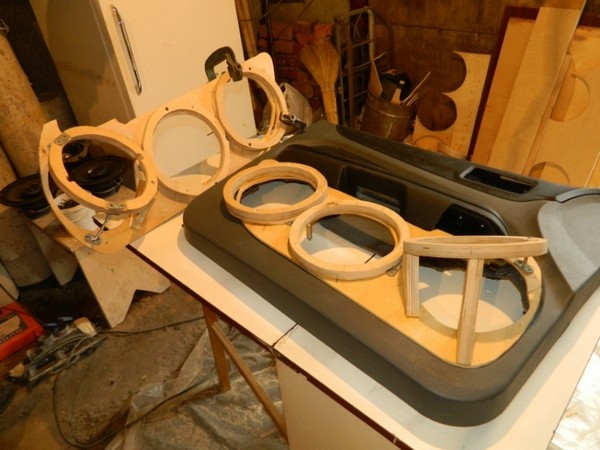

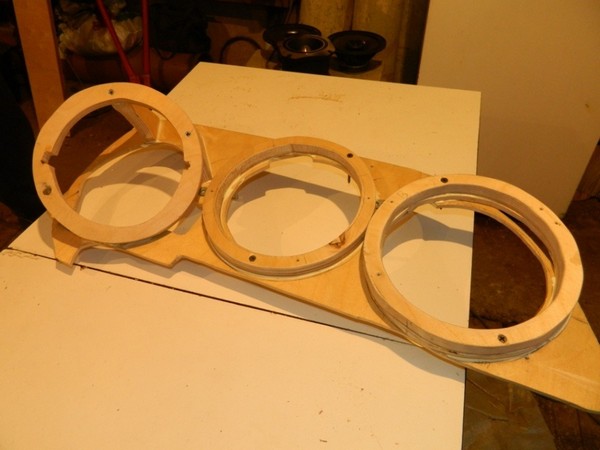

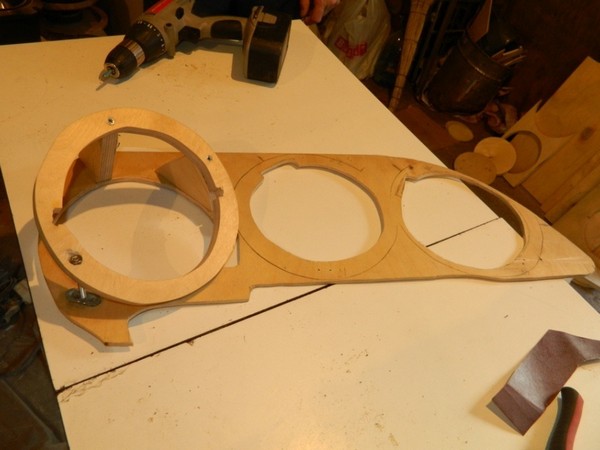

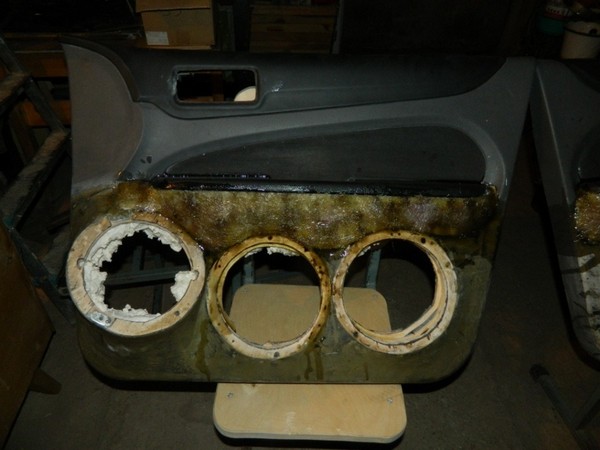

Кольца собраны, по размеру и расположению все подогнали, теперь можно и клеить все на основу.

26:1722


27:2227




28:504


29:1009

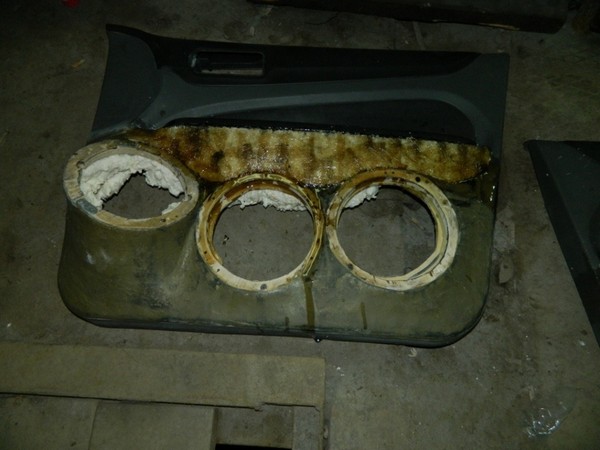

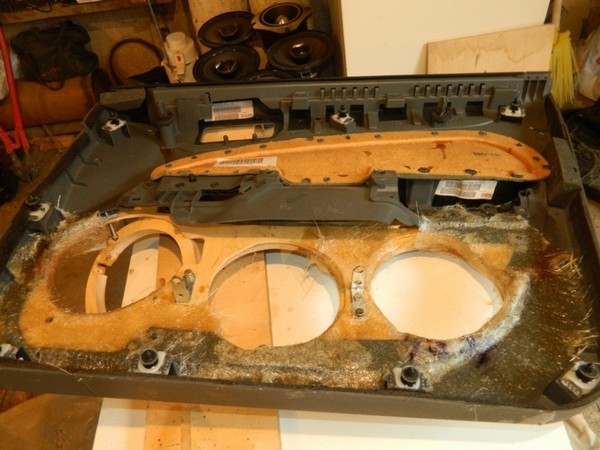

Буквально через час клей схватился, убрали струбцины и начали усиливать конструкцию ктекломатов и полиэфирной смолой. Временно притянули основу к обшывке саморезами.

29:1320


30:1825

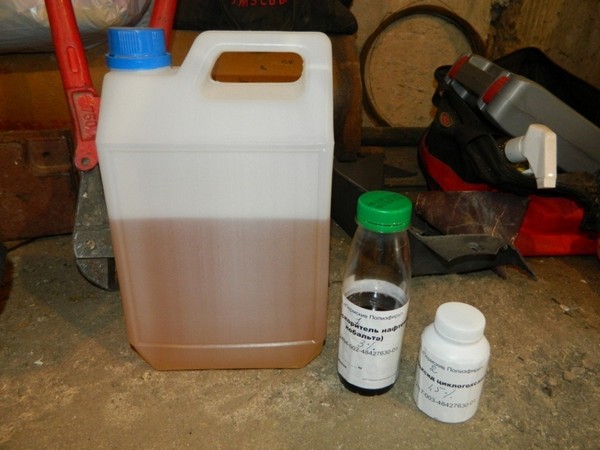

Полиэфирку купил "Комфест-05" + Ускоритель УНК-3 + Отвердитель ПЦГ.

30:1945


31:2450

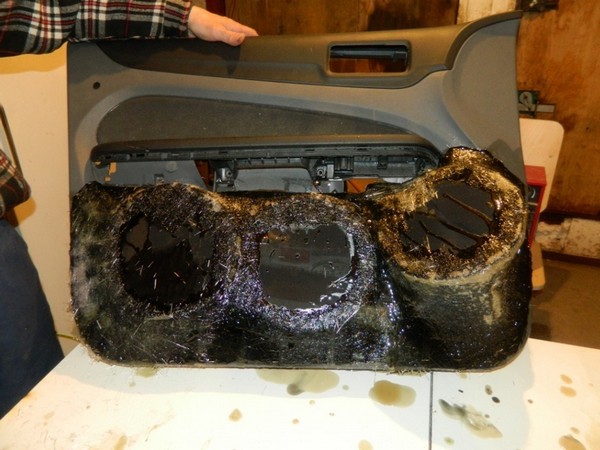

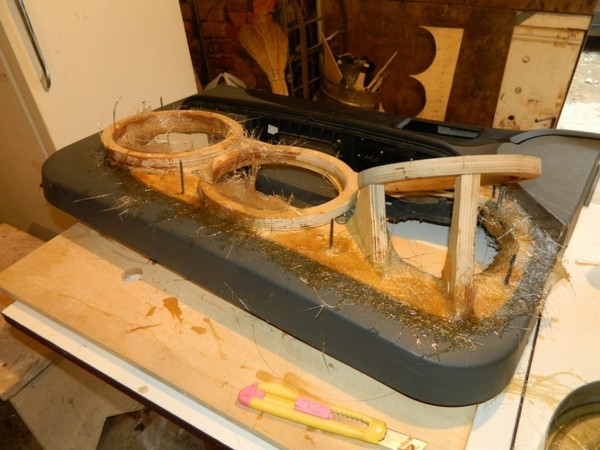

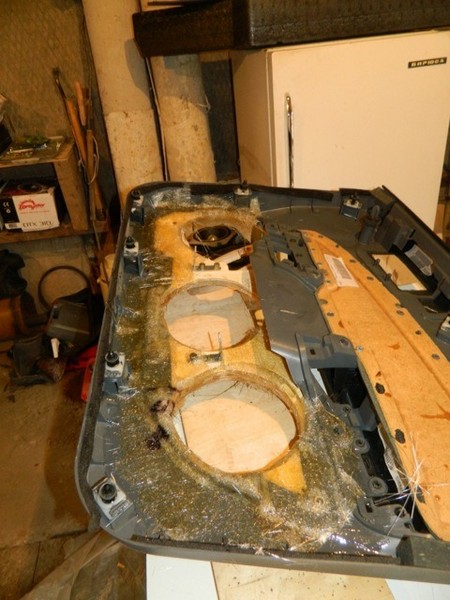

Все размешали в нужным пропорциях и проложили всю конструкцию первым слоем стелкомата.

31:163


32:668


33:1173


34:1678

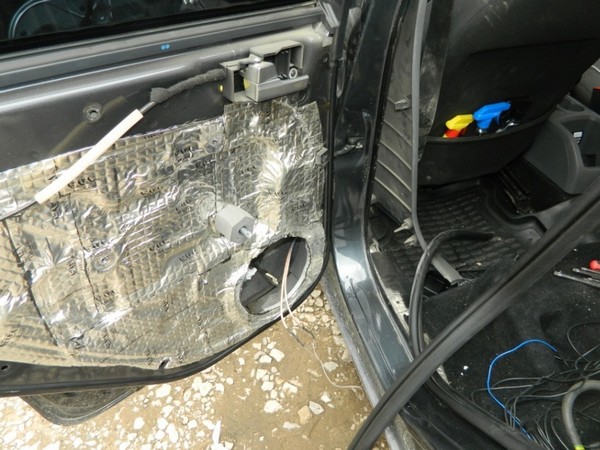

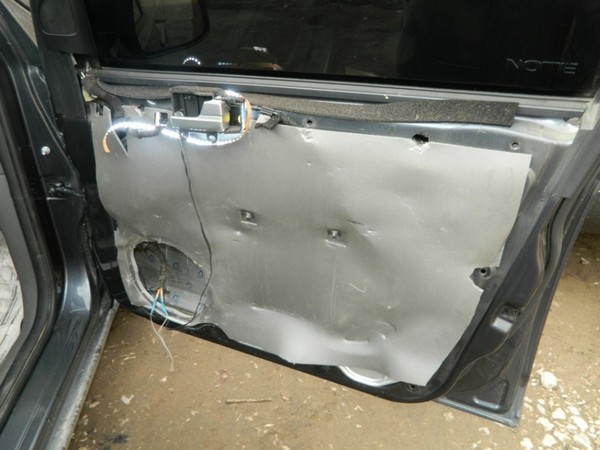

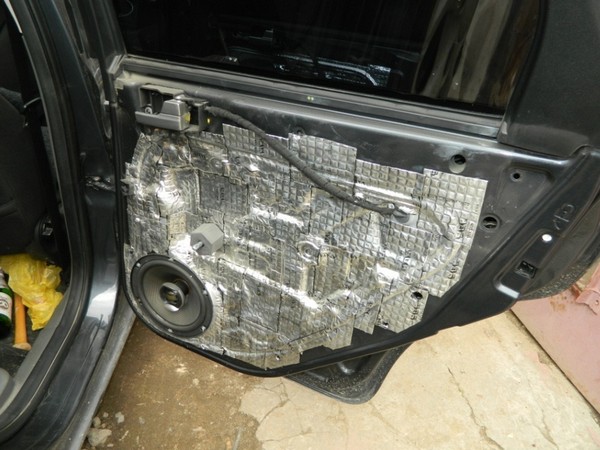

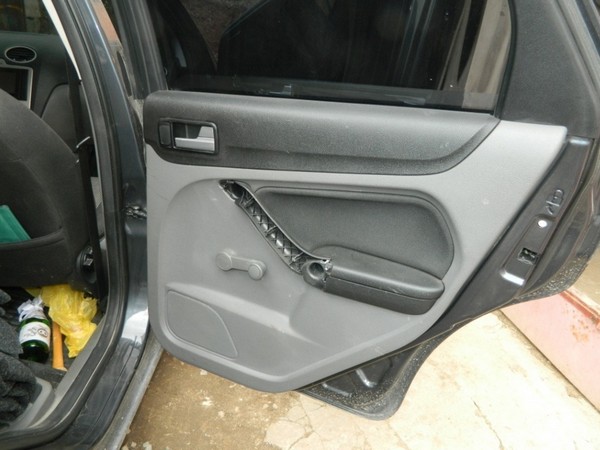

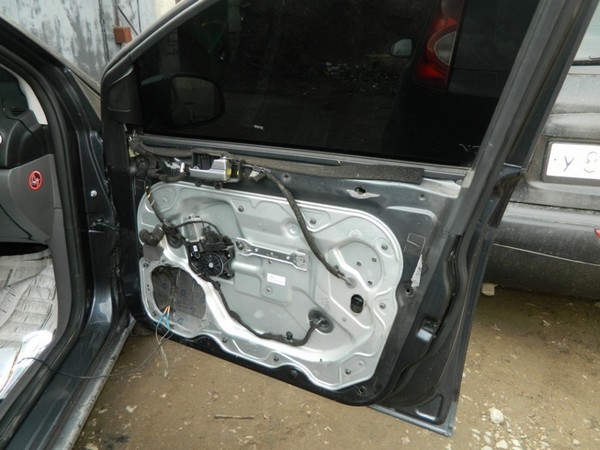

Пока стекломат схватывается, разбираем задние двери, достаем колонки и убираем всю шумку и провода.

34:1864


35:2369




36:504


37:1009


38:1514

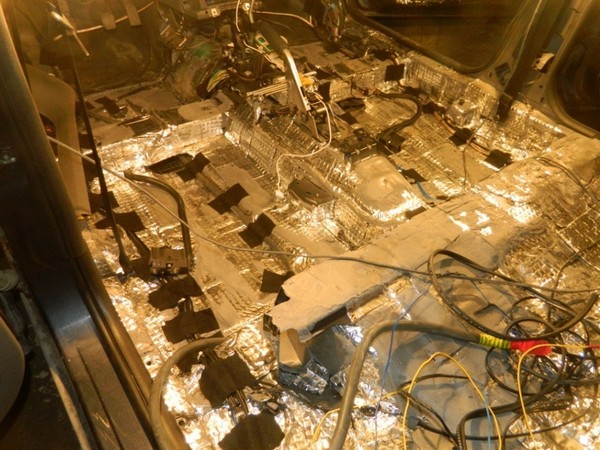

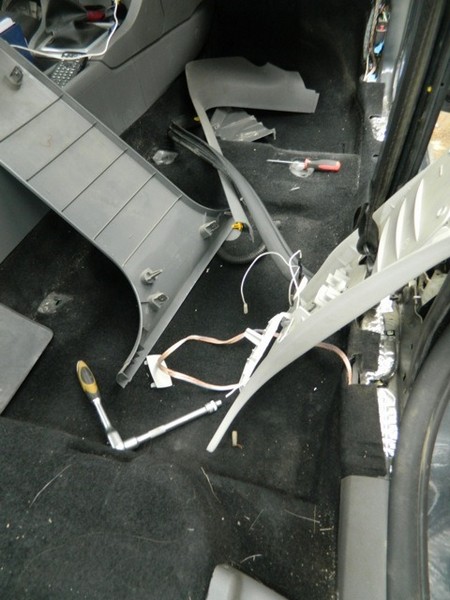

Ну и параллельно начали разбирать салон, чтобы убрать шумку с пола и с багажника и проклеить все еще в один слой виброй М3Ф.

38:1741


39:2246

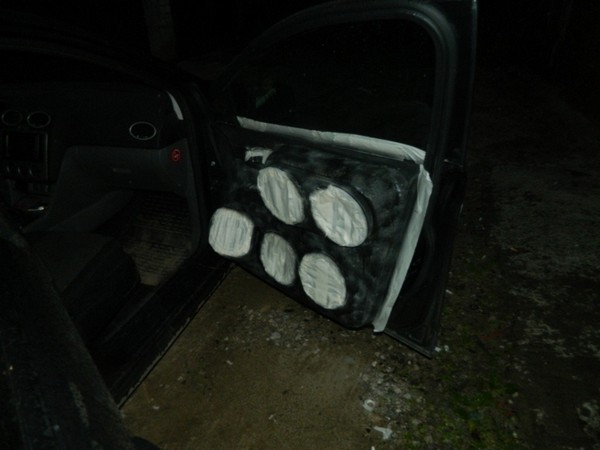

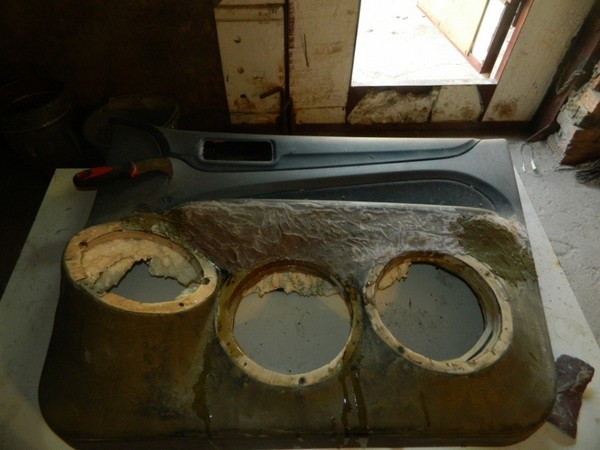

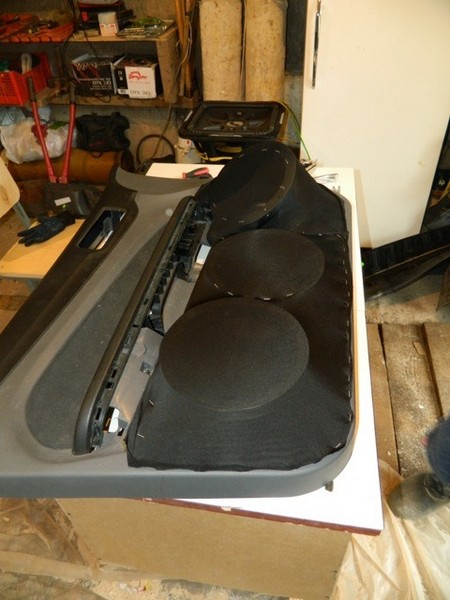

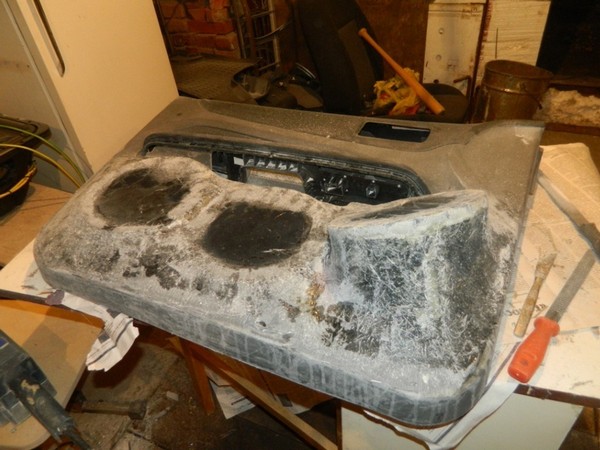

Основа укреплена к обшиве стекломатом, все промазано полиэфиркой и как следует просохло. Следующий шаг, обтягиваем подиум лайкрой на скобы, придавая конструкции обтекаемую форму.

39:332


40:837


41:1342

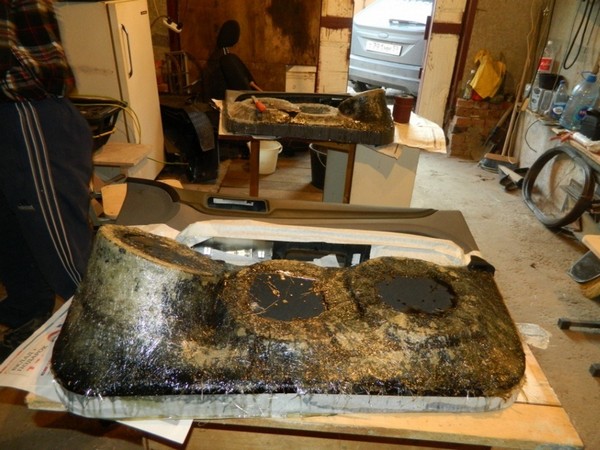

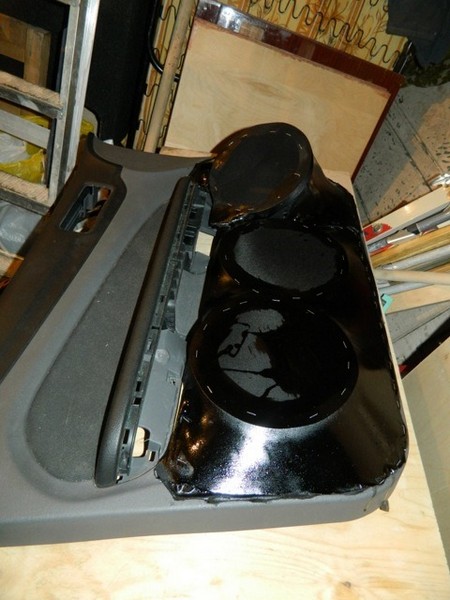

После обтягивания, промазываем лайкру полиэфиркой в 2-3 слоя, пока ткань не станет более-менее жесткой, ну и оставляем все сушиться.

41:1584


42:2089

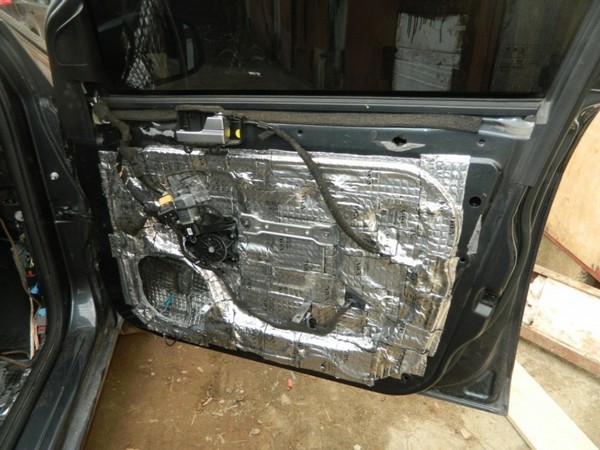

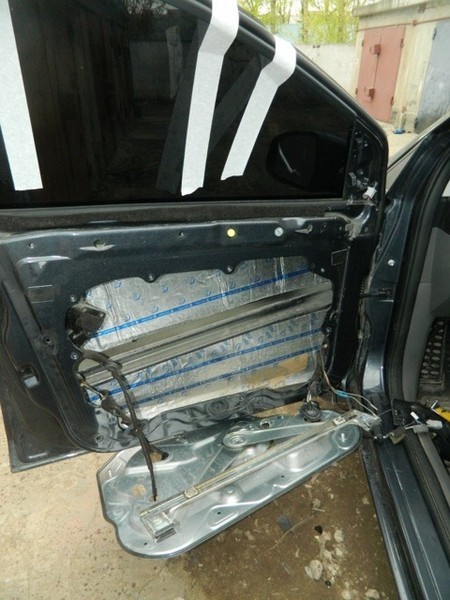

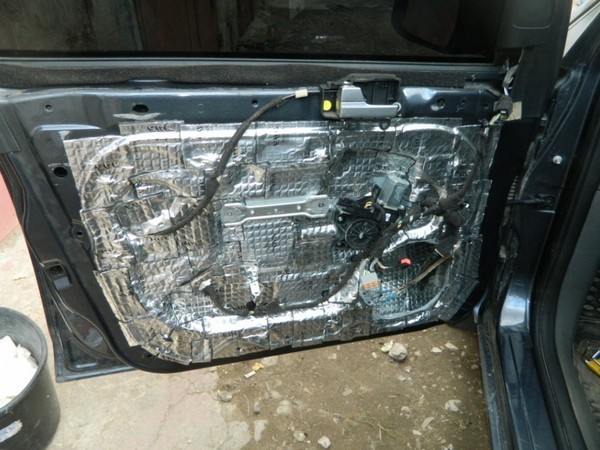

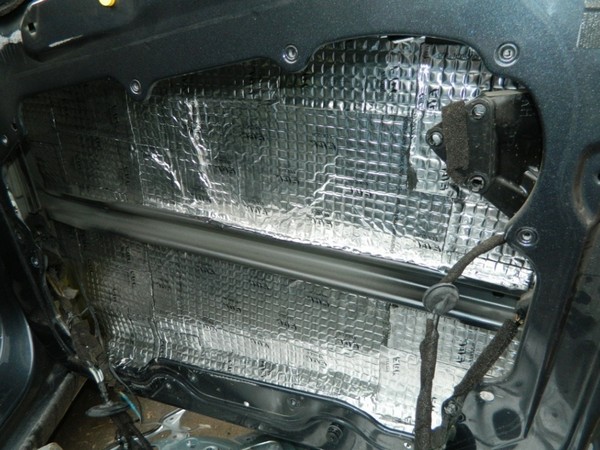

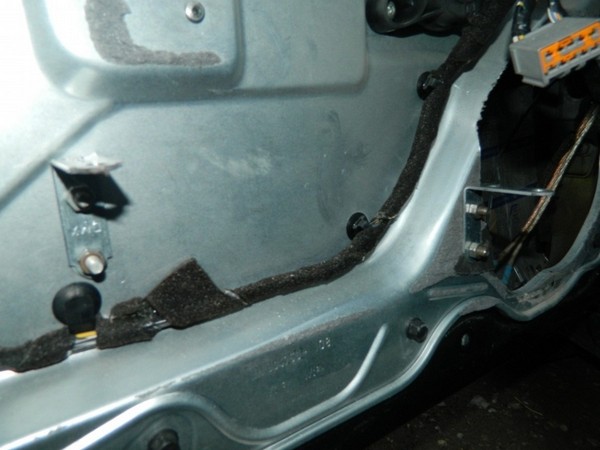

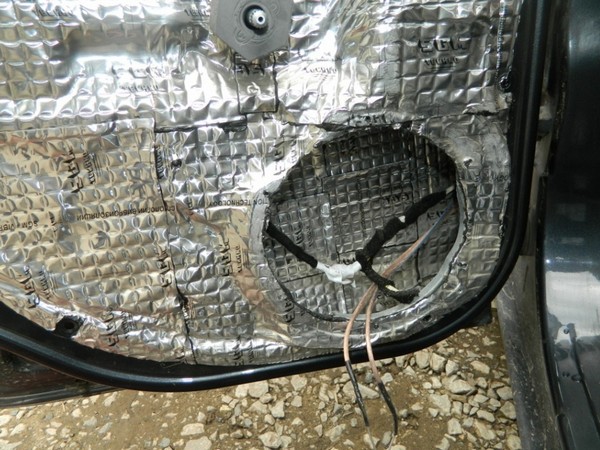

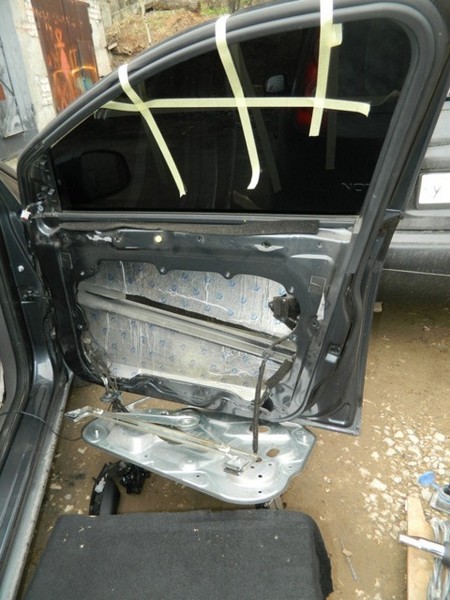

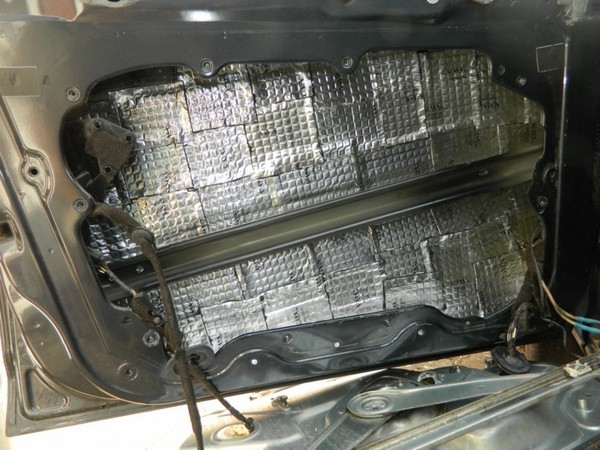

Пока полиэфирка сохнет разбираем правую и левую дверь и проклеиваем их виброй М3Ф.

42:153


43:658


44:1163


45:1668


46:2173




47:504


48:1009

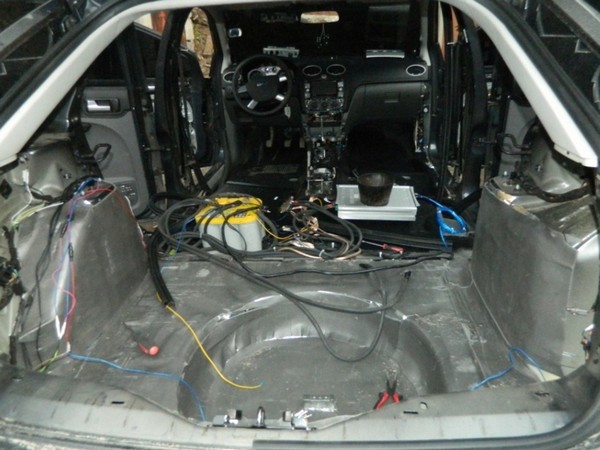

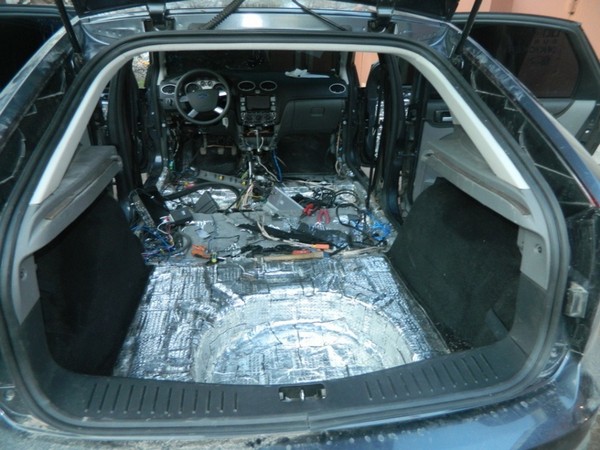

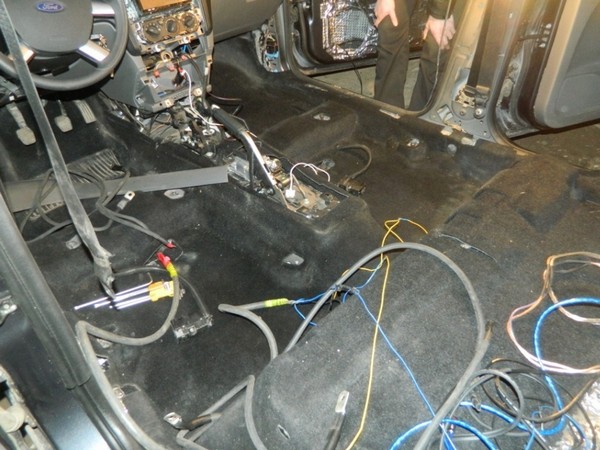

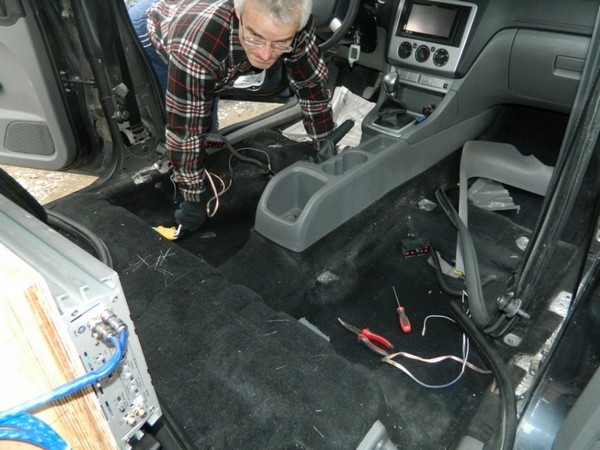

После проклейки дверей продожаем разбирать салон, для того чтобы снять с пола и с багажника слой шумки и протянуть провода от передних дверей в багажник.

48:1293


49:1798


50:2303




51:504


52:1009


53:1514


54:2019

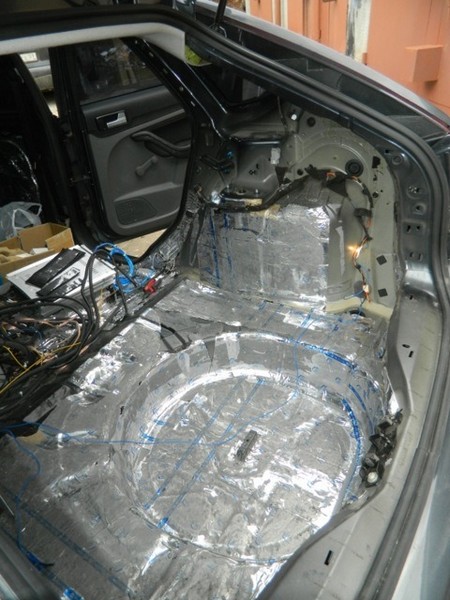

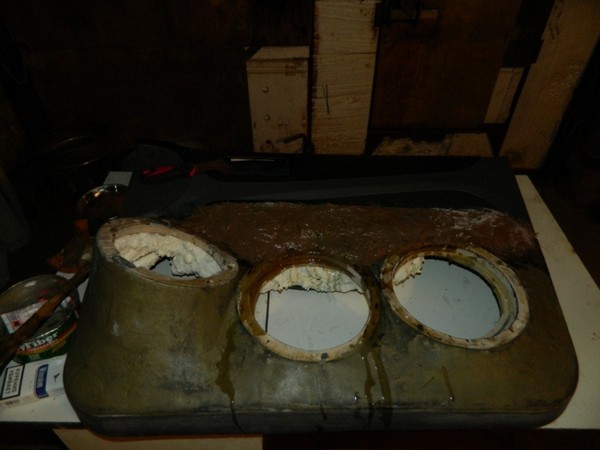

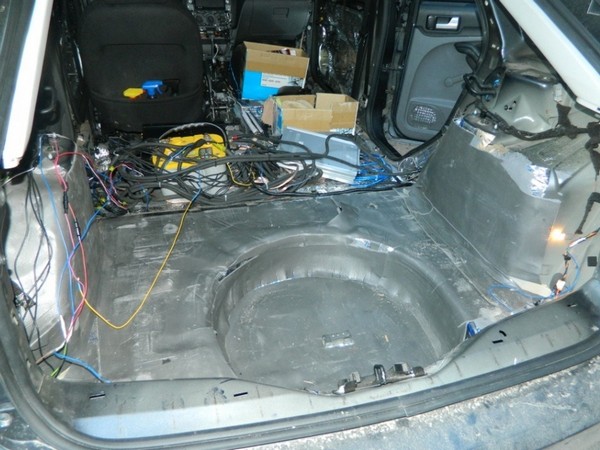

Сняли шумку с пола, а тем временем схватилась полиефирка.

54:107


55:612

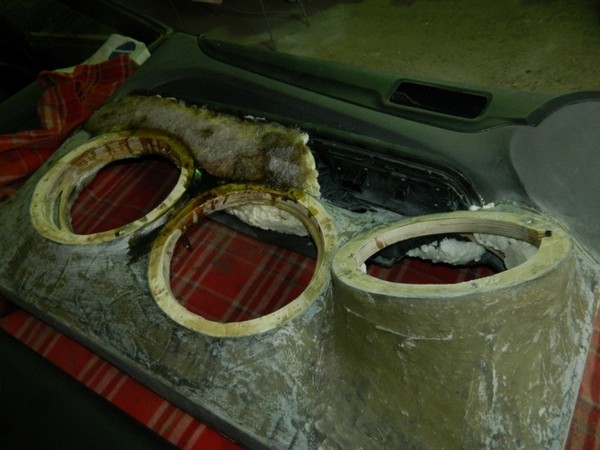

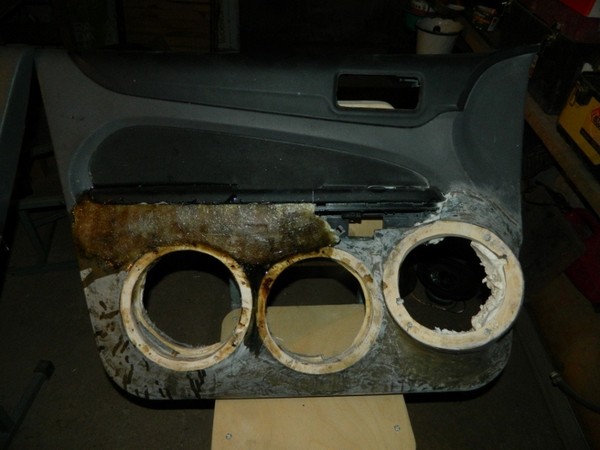

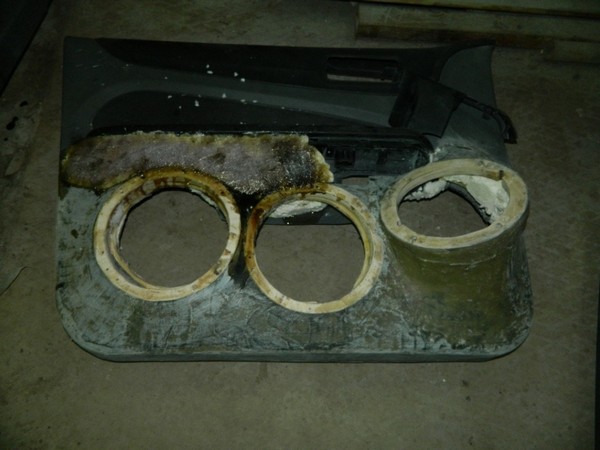

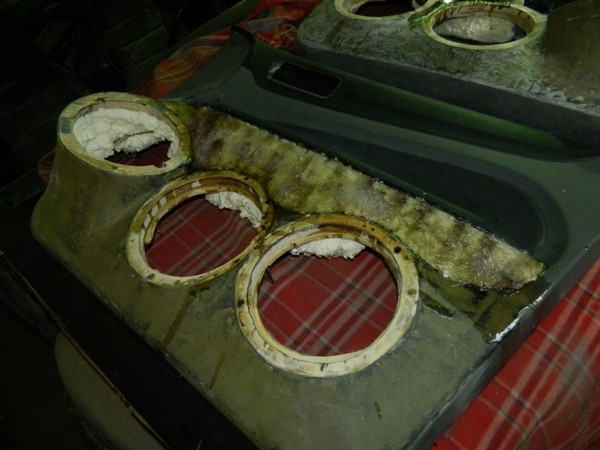

Когда форма подиума сделана и лайкра приняла жесткую форму, для укрепления, прокладываем всю конструкцию стекломатом и оставляем на ночь для просушки.

55:893


56:1398


57:1903

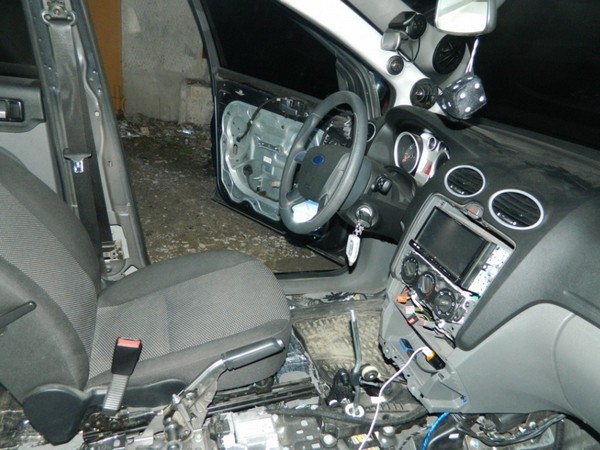

Чтобы передвигаться на машине поставил переднее сиденье, в ближайшее время буду кататься в таком хаосе, а что делать.

57:2121




58:504

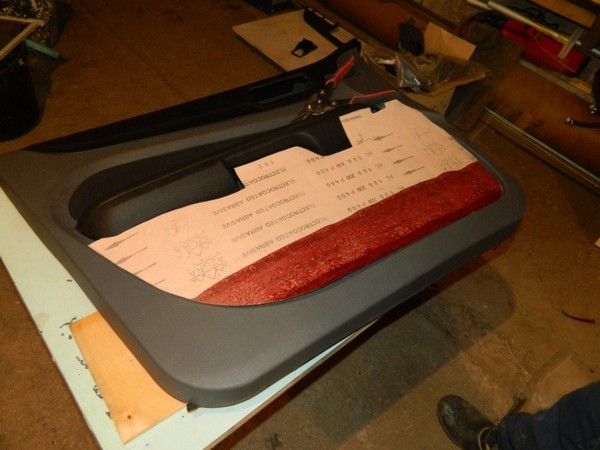

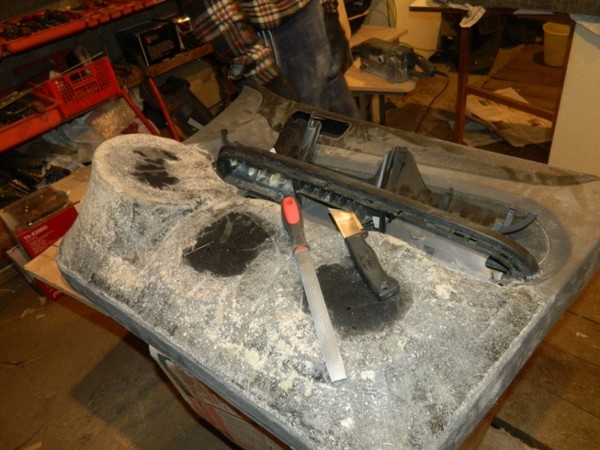

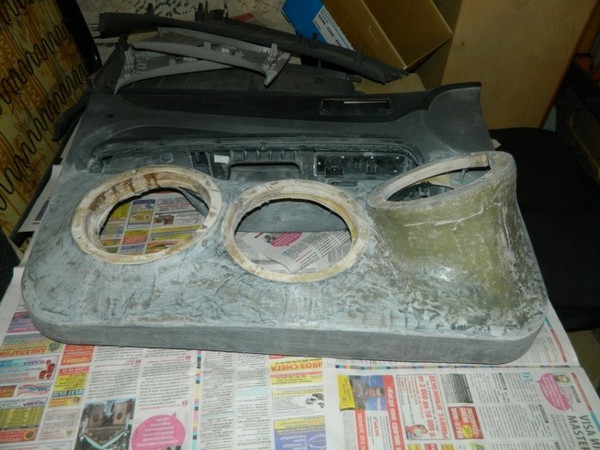

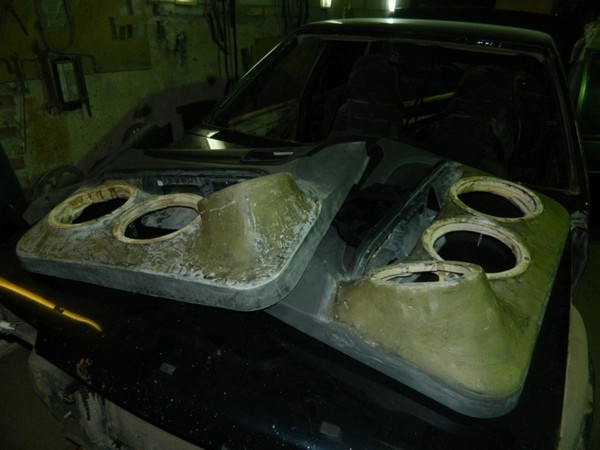

За ночь полиэфирка намертво схватилась, пришло время вышкуривать подиумы, для нанесения шпаклевки, самое неблагодарное занятие. Пришел домой все лицо все руки в маленьких колючках.

58:840


59:1345


60:1850


61:2355

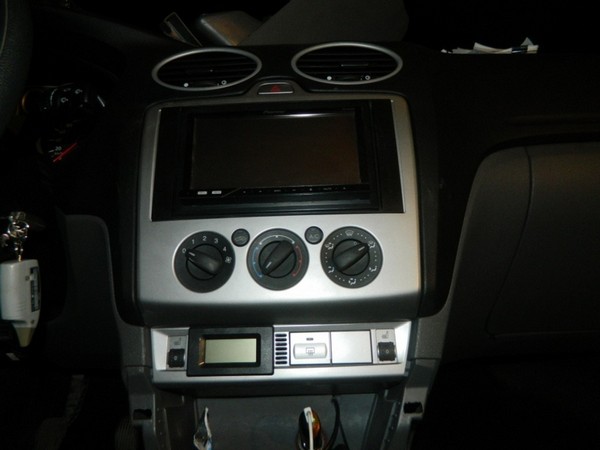

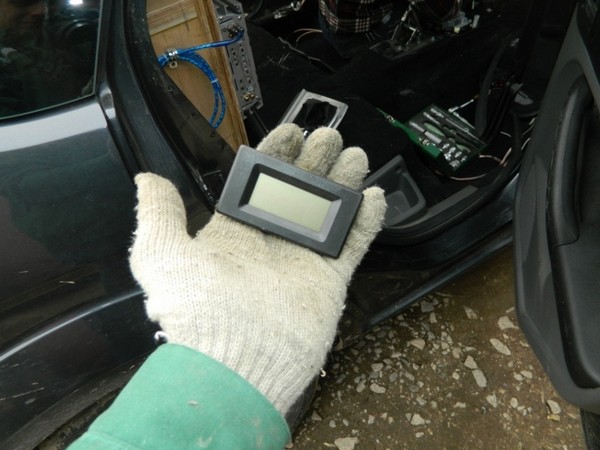

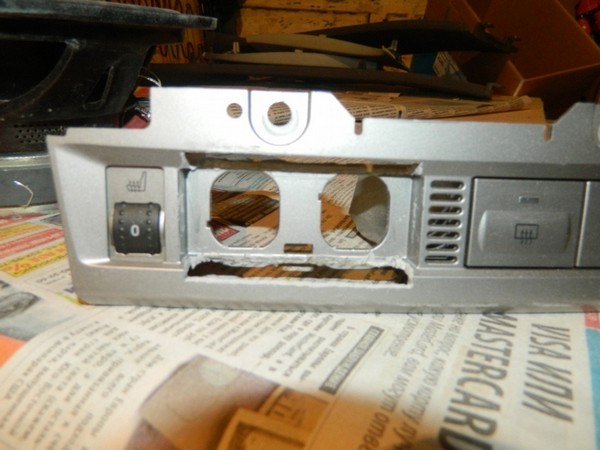

В промежутках между зашкуриванием, решил расположить в салоне электронный вольтметр, который будет снимать просадки с клемм моноблока.

61:252


62:757


63:1262


64:1767


65:2272




66:504

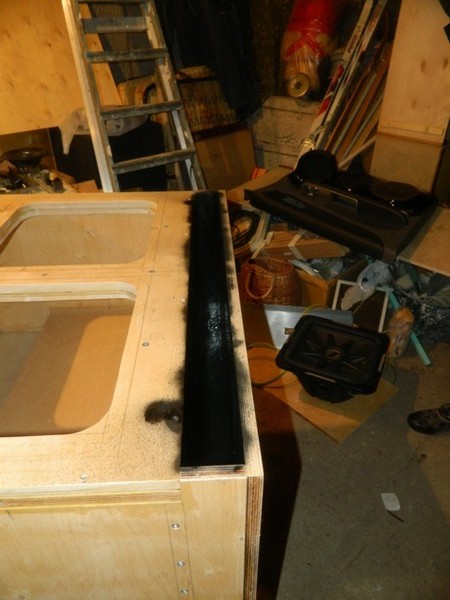

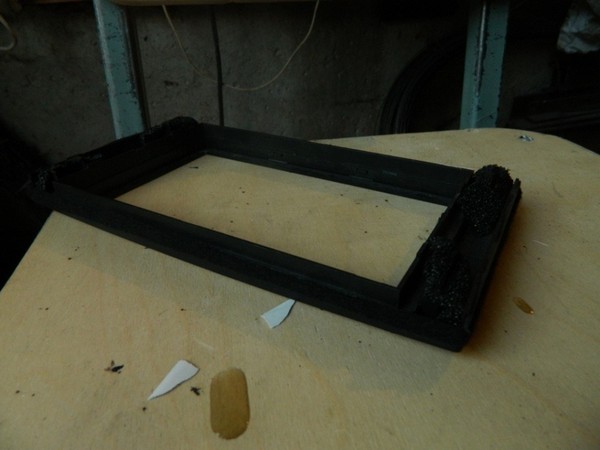

А так же покрасил порт в черный цвет, потом буду обтягивать короб карпетом.

66:644


67:1149


68:1654


69:2159

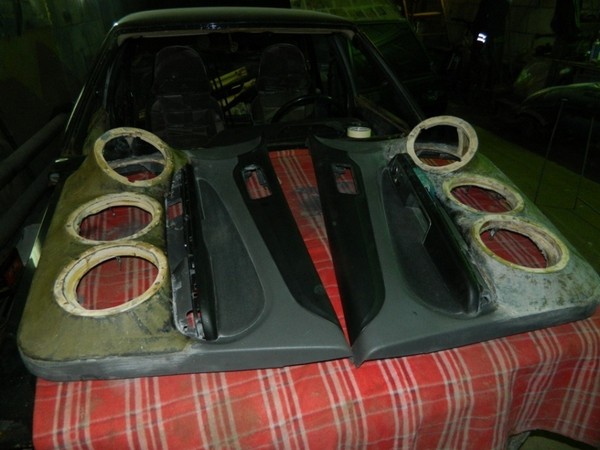

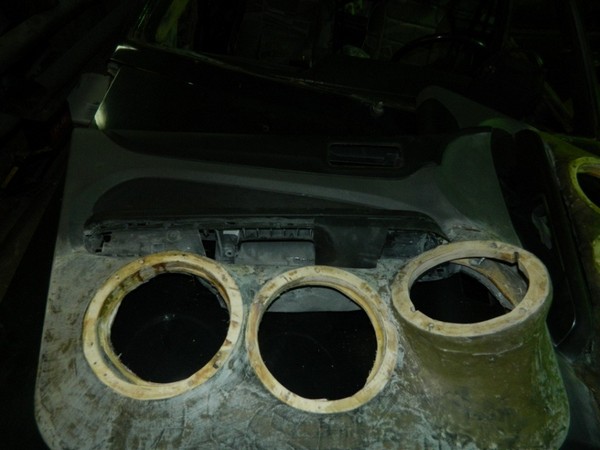

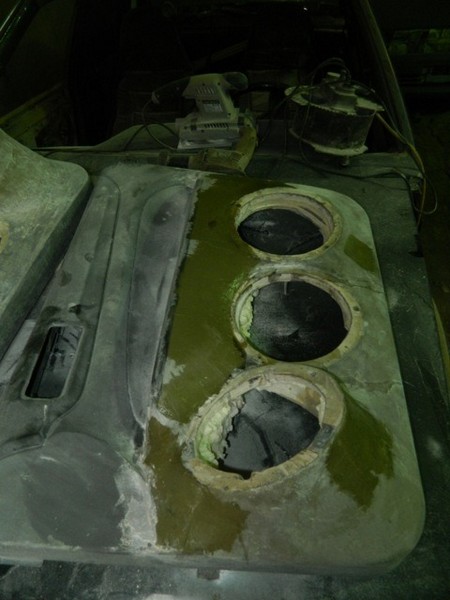

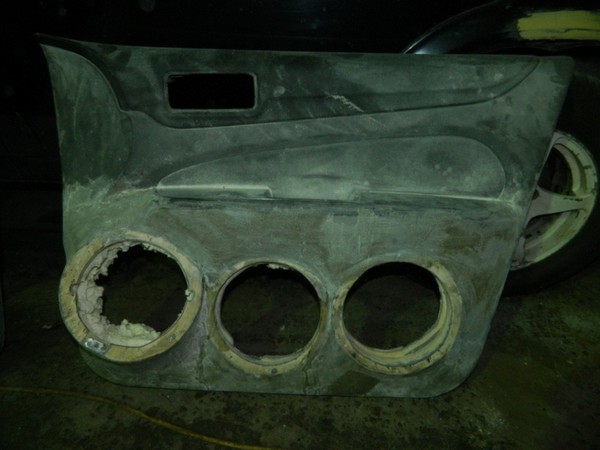

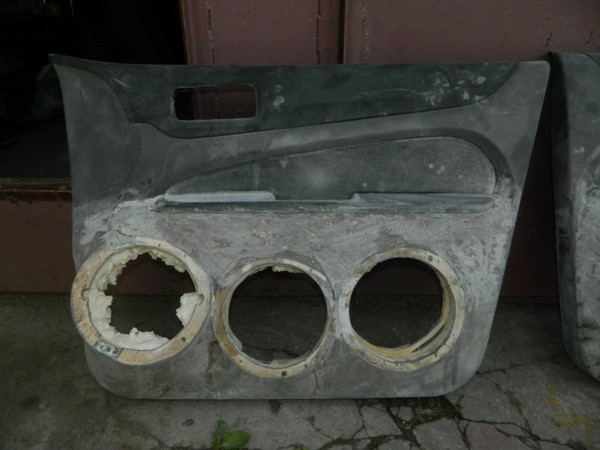

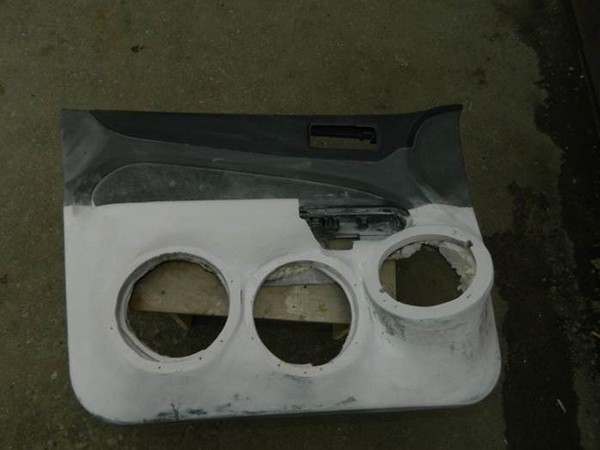

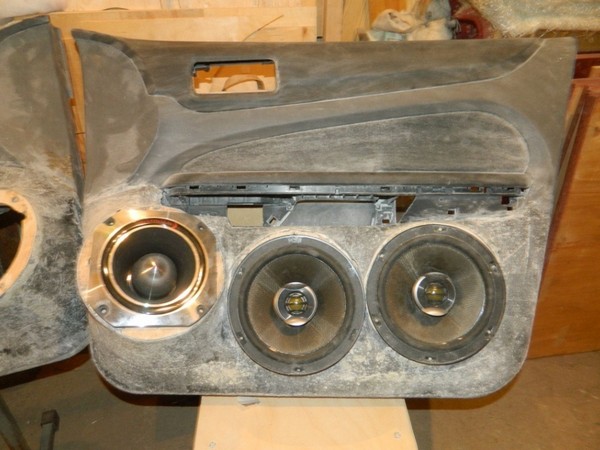

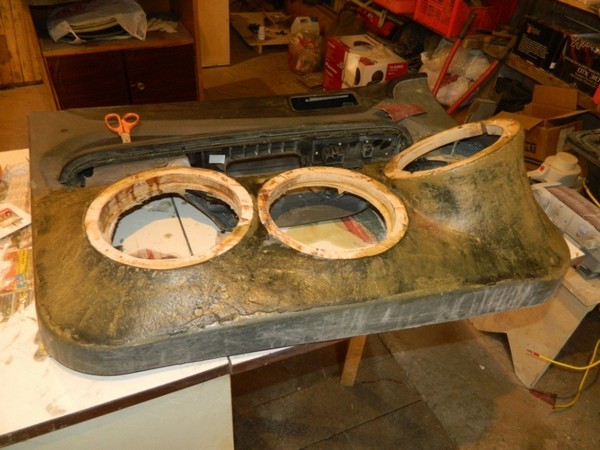

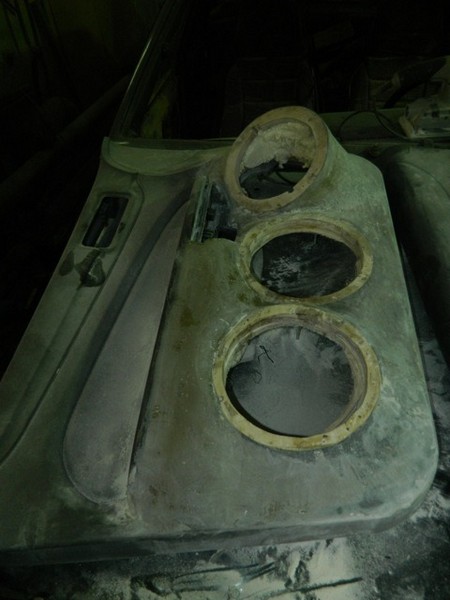

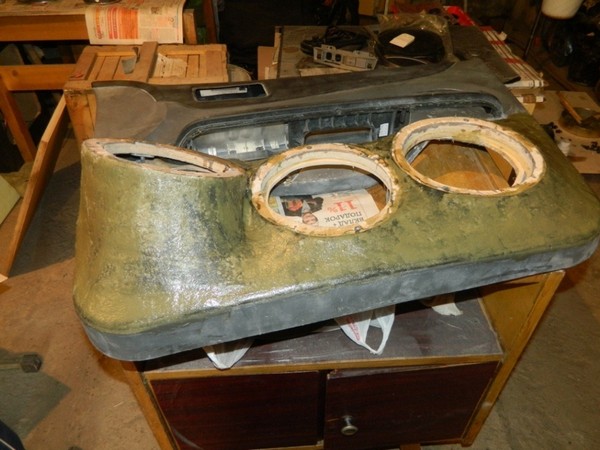

Наконец-таки подиумы вышкурены, прорезаны дырки под колонки, завтра будем шпаклевать и снова шкурить.

69:189


70:694


71:1199

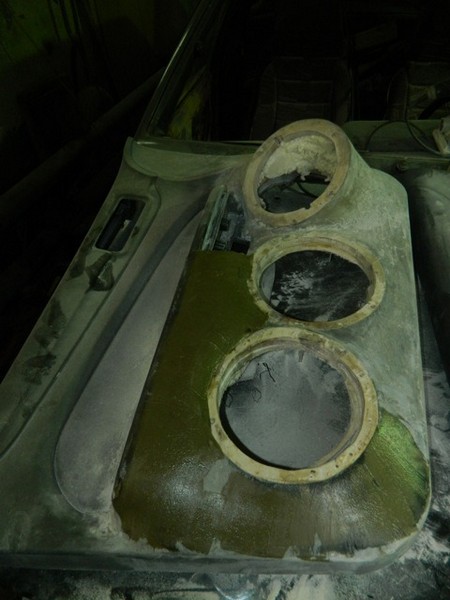

Каркас обернули в лайкру, вывели форму. Лайкру обмазали полиэфиркой. После, всю форму проложили слоем стекломата с полиэфиркой и зашкурили. Настало время подготавливать подиумы к обтяжке или к покраске, я еще не решил, для этого промазываем их шпаклевкой и вышкуриваем, до абсолютно гладкой поверхности…

71:1760


72:2265




73:504


74:1009

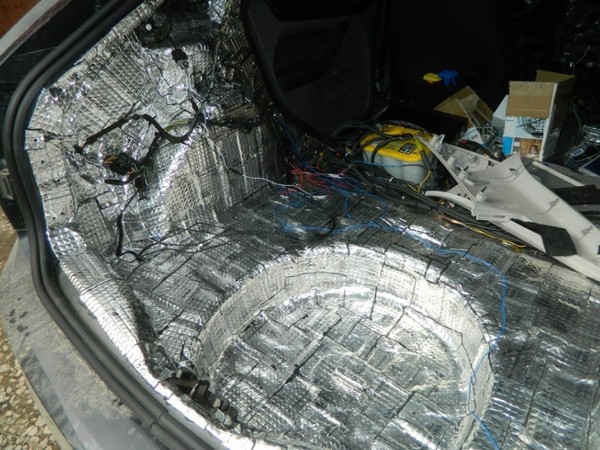

Первый слой шпаклевки нанесли, пока он сохнет снимаем слой шумки из багажника и проклеиваем еще на в один слой виброй М3Ф.

74:1234


75:1739


76:2244




77:504


78:1009


79:1514

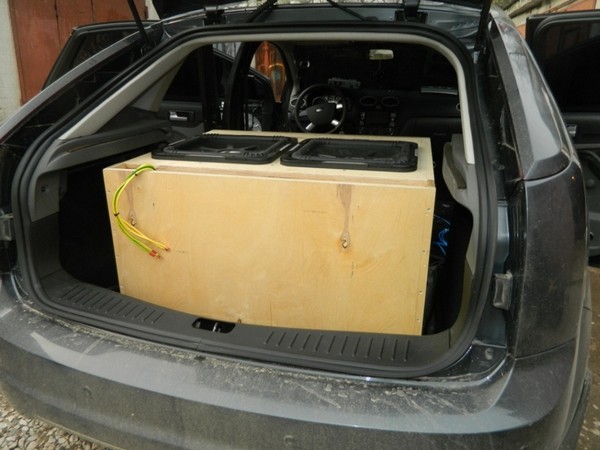

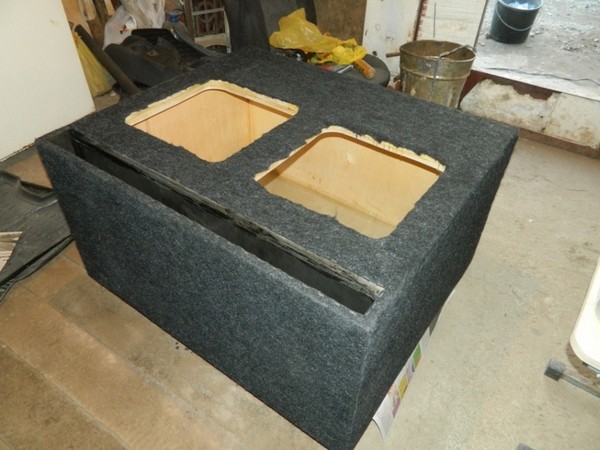

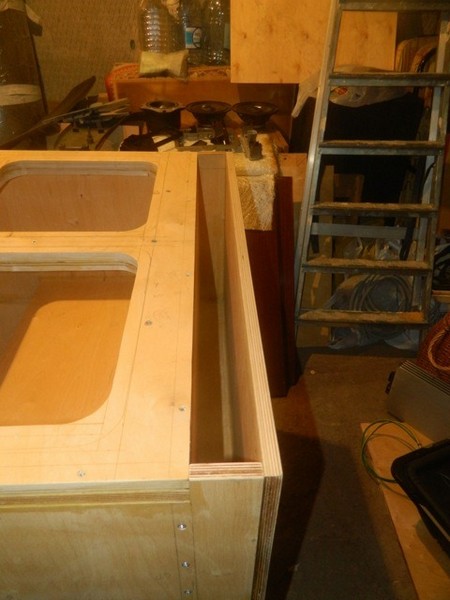

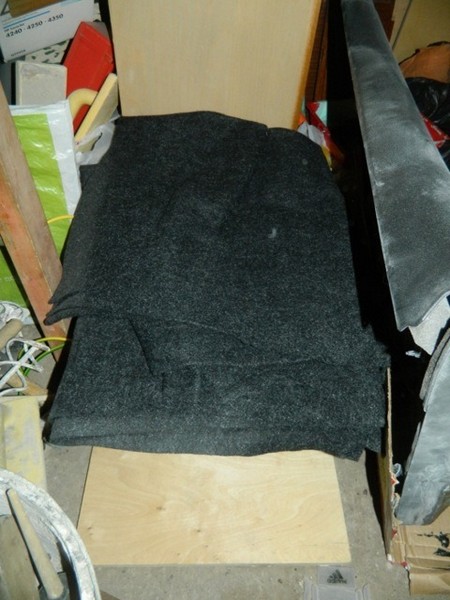

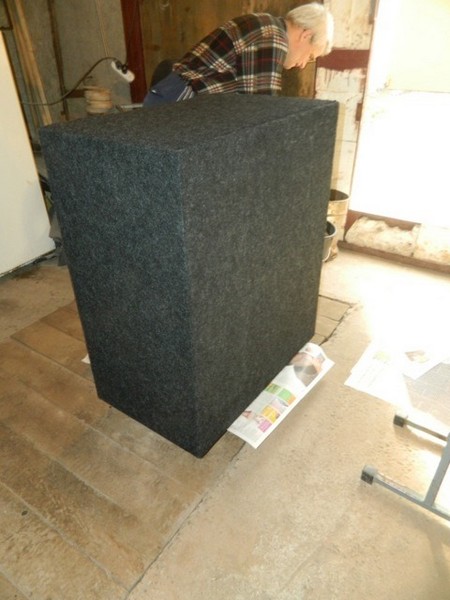

Багажник готов, займемся коробом. Обтягивать буду в карпет.

79:1626


80:2131




81:504


82:1009


83:1520

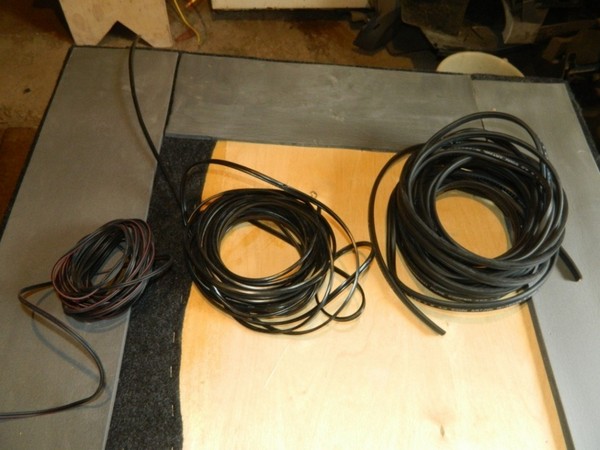

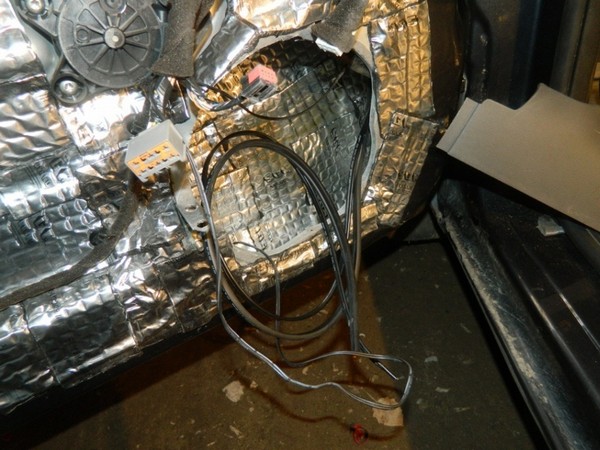

Для фронтальной акустики купил новые провода. Достаем старые акустические провода их дверей и прокладываем туда новые. 1 провод - на пищи, другой провод - на мидбасы. Между собой мидбасы будут подключены параллельно.

83:1917


84:2422




85:504


86:1009


87:1514


88:2019




89:504


90:1009

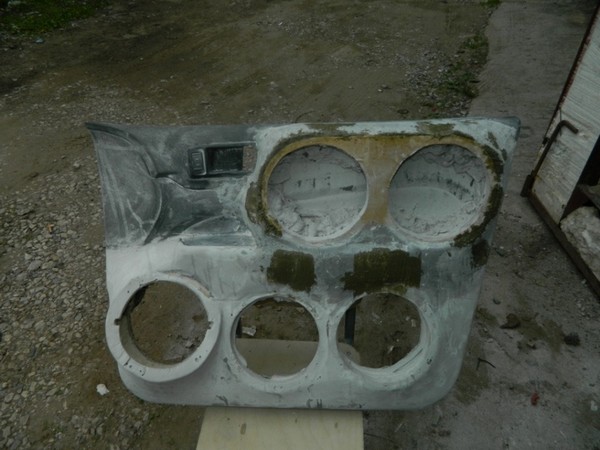

Пока все это делали, шпаклевка высохла, настало время шкурить. После вышкуривания поверхность не стала идеально гладкой, значит еще шпаклюем и шкурим, до посинения.

90:1313


91:1818

Короба зашкурены после первого слоя шпаклевки. Нет времени доделывать до конца, надо собирать тачку и ехать на открытие сезона Rasca Russia в г. Киров, потом буду доделывать.

91:2128

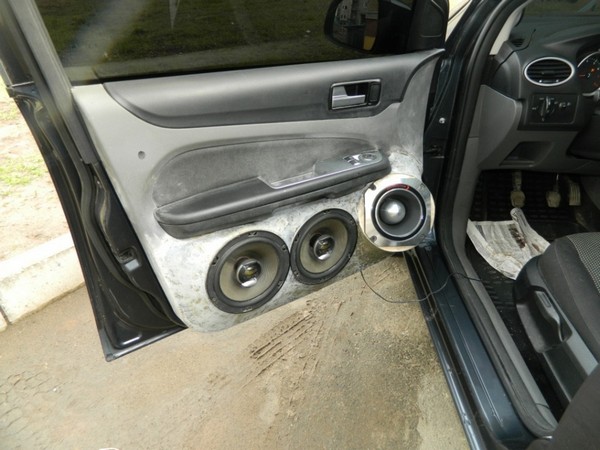

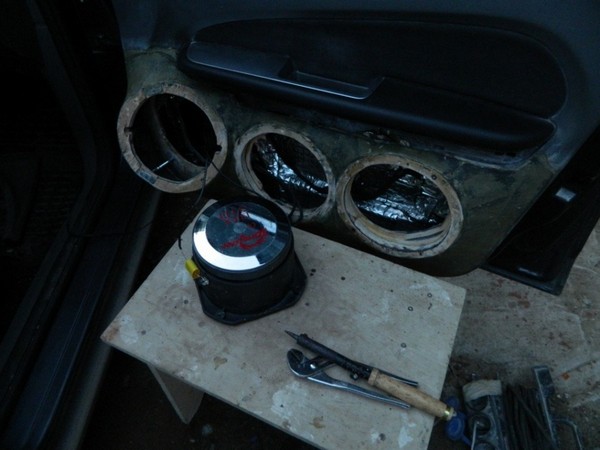

Крепим обшиву на пистоны к двери, прикручиваем кронштейны, которые мы готовили для дополнительного крепления, чтобы обшива не отвалилась с колонками. Провода выведены, припаиваемся к колонкам и крепим их на саморезы…

91:402


92:907


93:1412

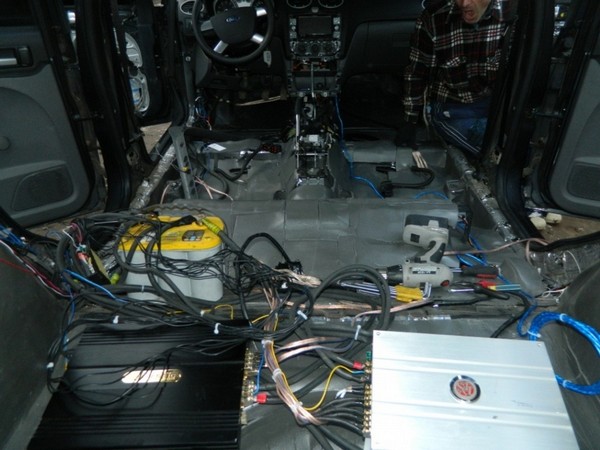

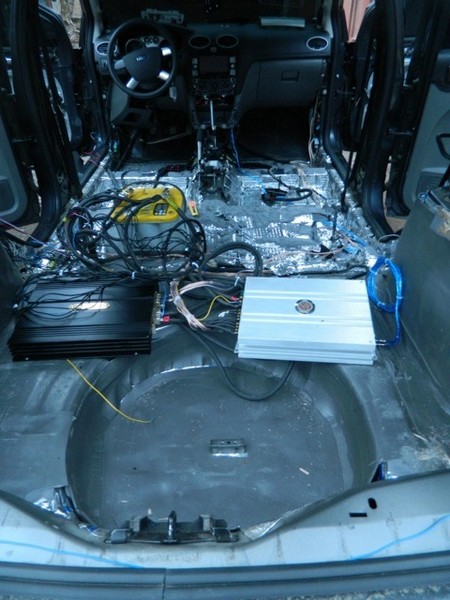

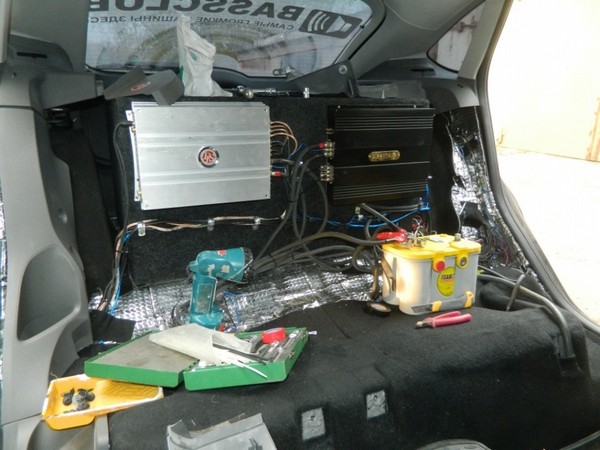

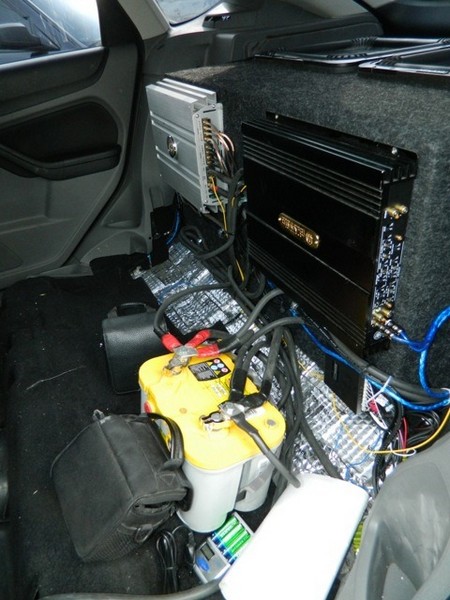

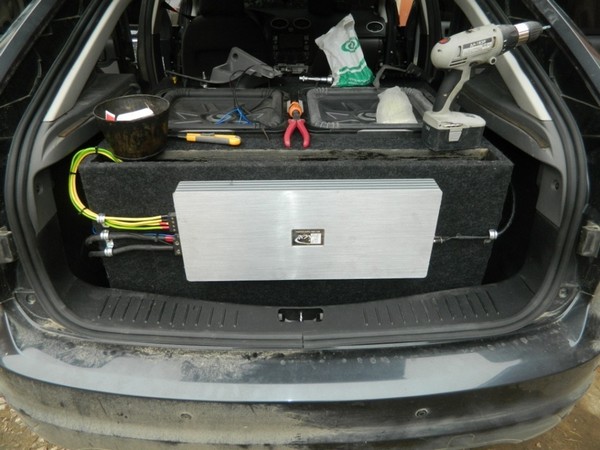

Все провода прокинуты, остается прикрутить усилки к коробу, собрать аккуратно все провода, подвести питание.

93:1615


94:2120




95:504


96:1009


97:1514


98:2019



Сь в Альбом

98:23


99:528


100:1033

Хочется завершить начатое и довести до ума.

100:1116

Все снова разбираем…

100:1159


101:1664


102:2169




103:504


104:1009

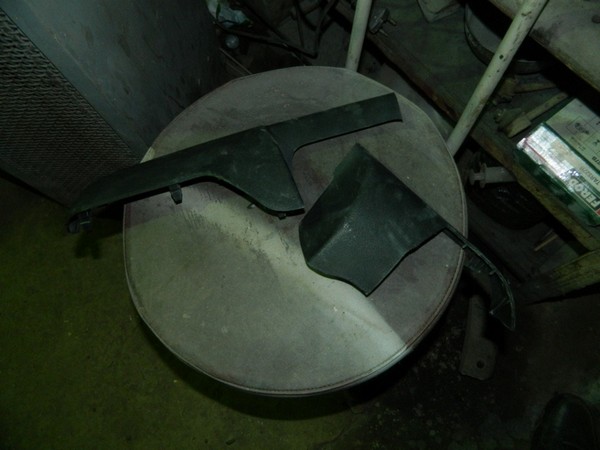

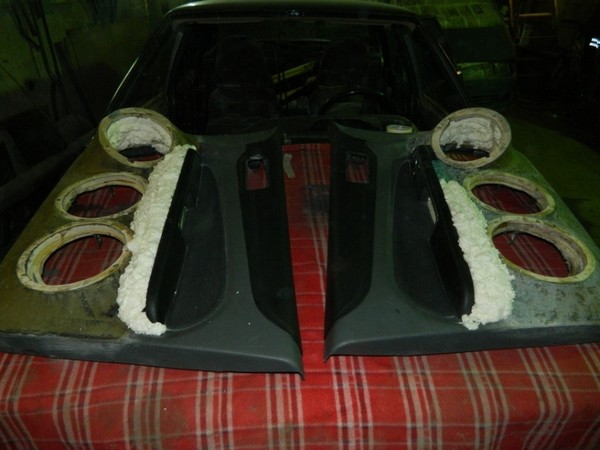

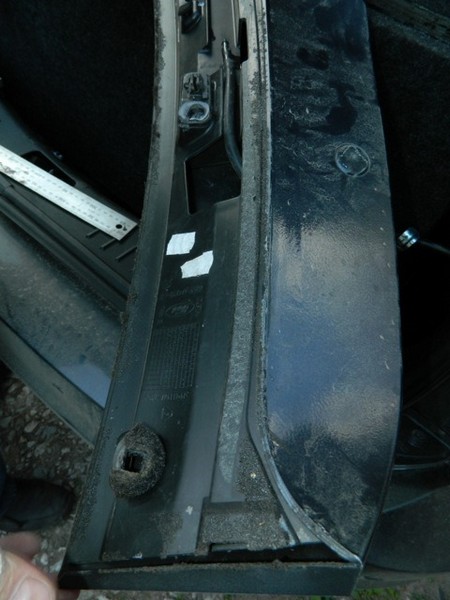

Все щели решили пенить. Таж же, убираем пластмассовые накладки, которые крепятся к обшивке, за исключением левой двери там под накладкой две клеммных колодки для управления стеклоподъемниками и электронная регулировка боковых зеркал. Отрезаем часть накладки, оставляем как раз тот кусок которые закрывает колодки.

104:1591


105:2096




106:504


107:1009


108:1514

Промазываем накладку, чтобы пена к ней не прилипла, ну и пеним =.

108:1633


109:2138




110:504


111:1009

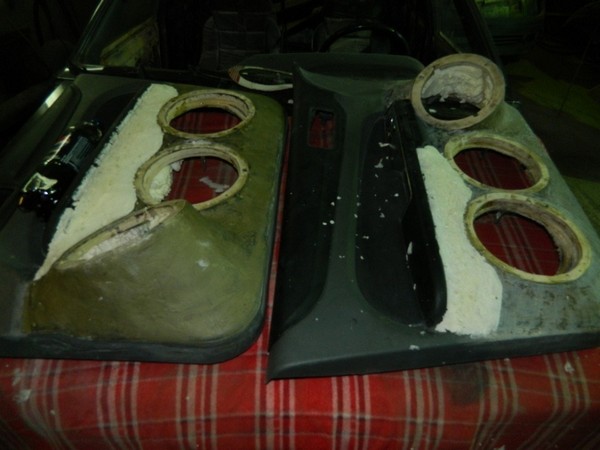

После высыхания срезаем пену придавая подиуму форму.

111:1110


112:1615

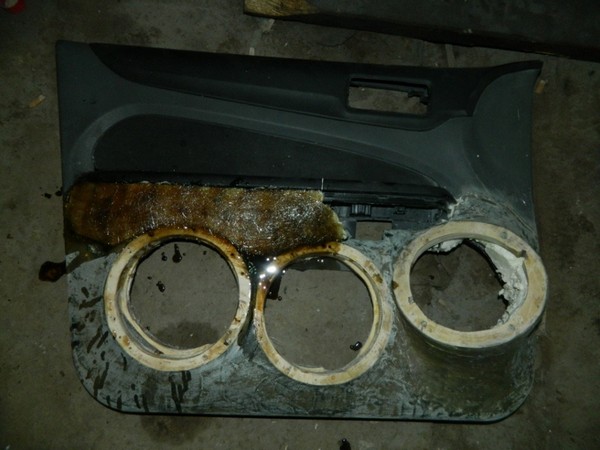

Форма предана, сейчас накладываем слой стекломата с полиэфиркой.

112:1738


113:2243




114:504

Первый слой высох.

114:541


115:1046


116:1551

Накладываем второй слой, ждем полного высыхания.

116:1644


117:2149




118:504

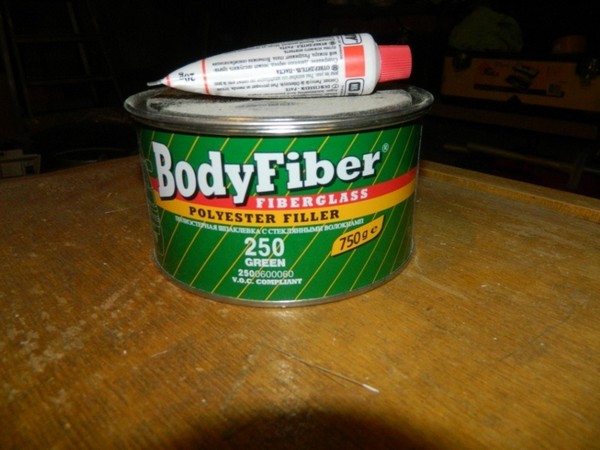

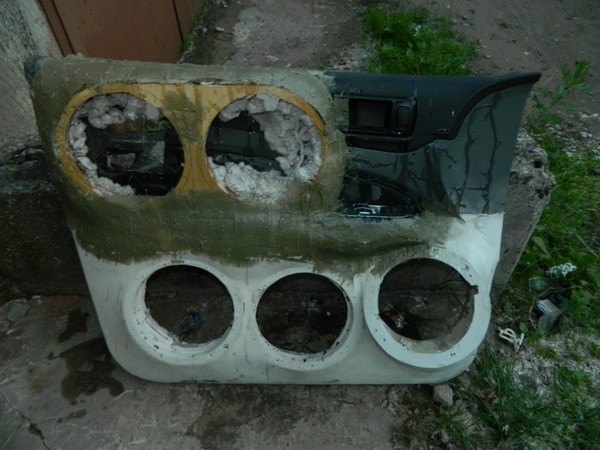

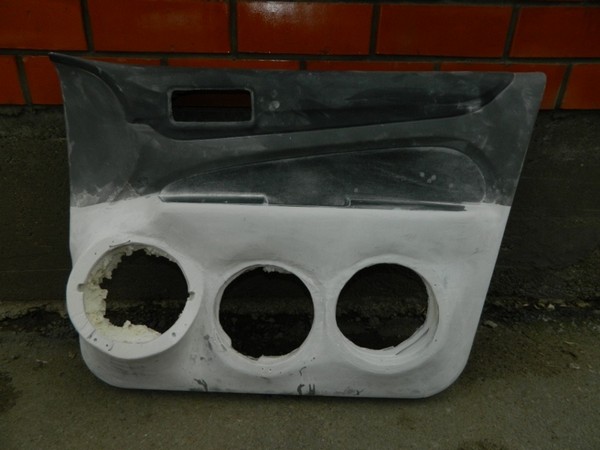

Стекломат с полиэфиркой подсох, накладываем первый слой шпакли.

118:625


119:1130


120:1635


121:2140




122:504


123:1009

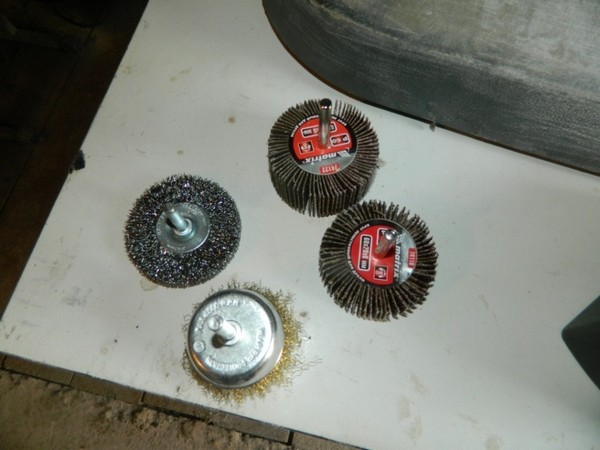

Купил всякие насадки на дрель для вышкуривания

123:1099


124:1604

Вышкурили первый слой шпакли

124:1661


125:2166




126:504

Наносим второй слой

126:544


127:1049


128:1554

Шкурим

128:1570


129:2075




130:504

Наносим третий слой.

130:545


131:1050


132:1555

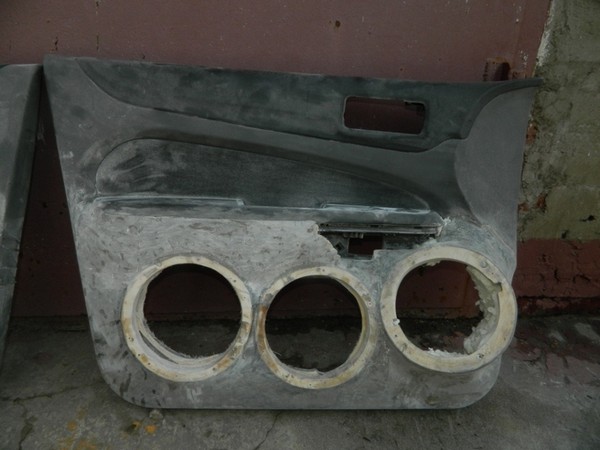

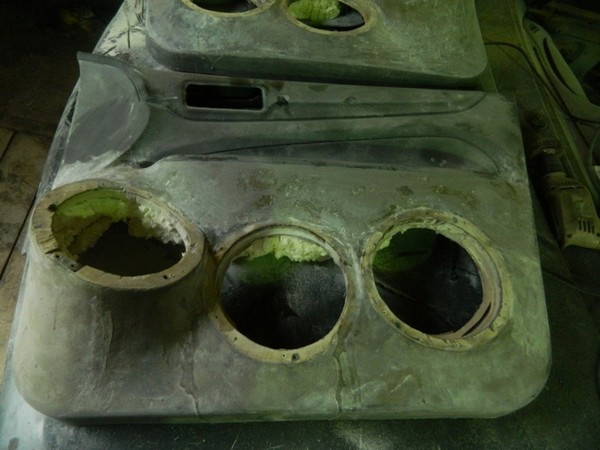

Шкурим и шпаклюем до тех пор, пока поверхность не станет ровной, тяжелое это занятие, пальцы все болят уже…

132:1754


133:2259




134:504

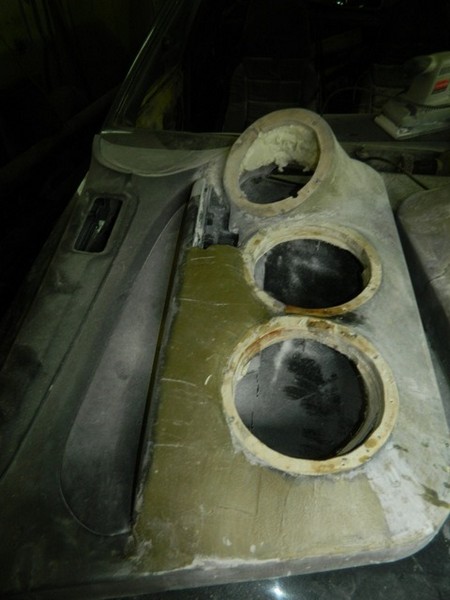

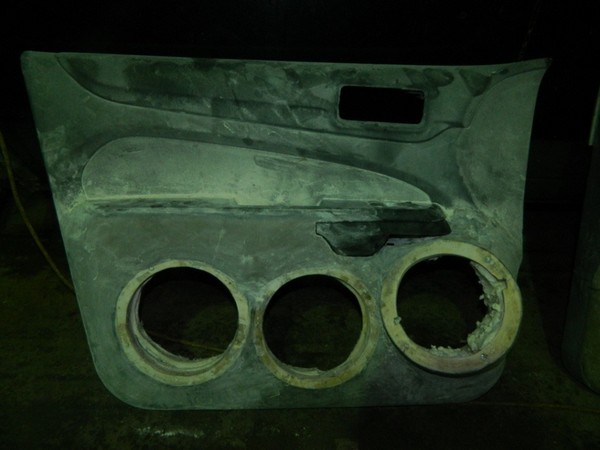

Решили нанести слой напыляемой шпаклевки, чтобы сгладить все неровности подиума.

134:657


135:1162

Ну и в очередной раз все вышкуриваем.

135:1233


136:1738


137:2243



Как пришли Драгстер 8.1 не мог спокойно смотреть как они без дела стоят и пылятся в гараже… хотелось услышать всю их мощь, имеется ввиду по 4 колонки в каждой двери. Скатался купил фанерку, полиэфирную смолу, стекломат, шпаклю и приступил к работе… честно скажу нравится мне это занятие по изготовлению подиумов, вот только бы довести все до ума, ну ничего, сейчас сделаю как могу, а потом и переделать можно будет, учитывая все ошибки). На этот раз решил попробовать с пеной поработать, посмотрим, что получится…

137:932

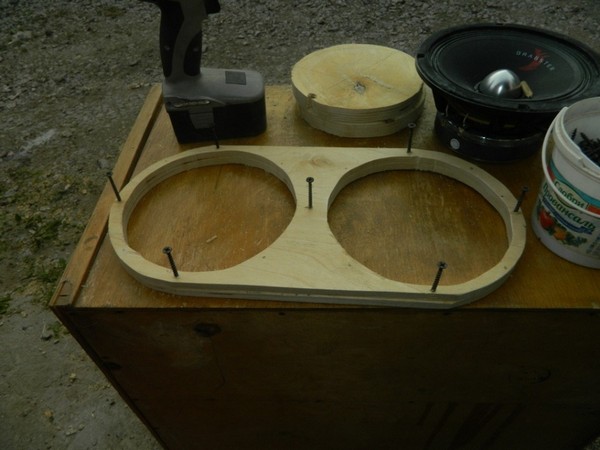

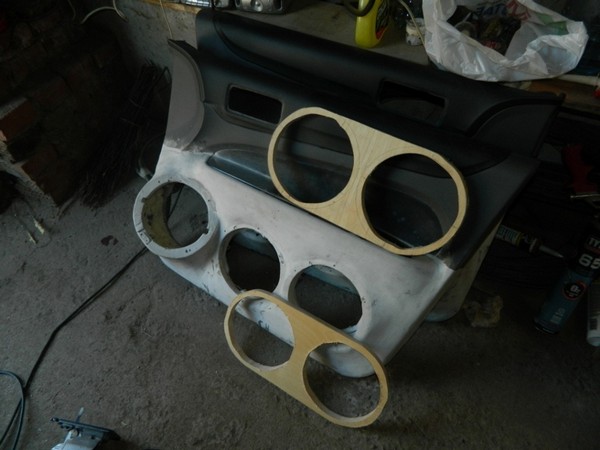

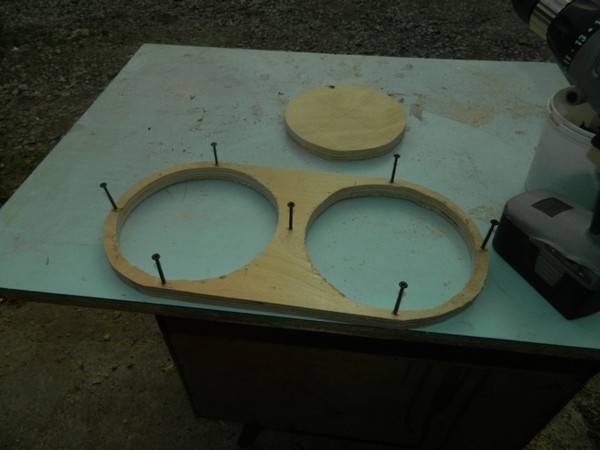

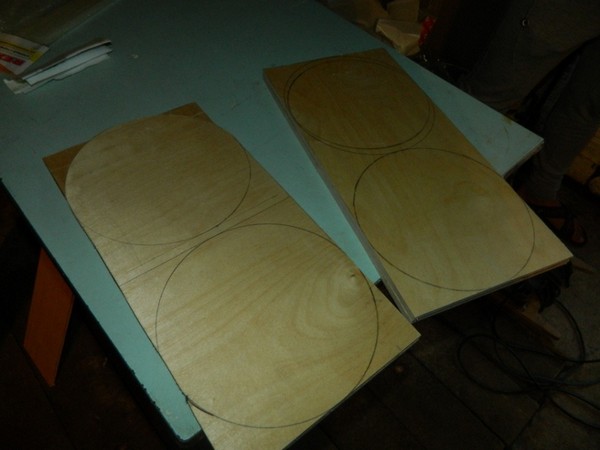

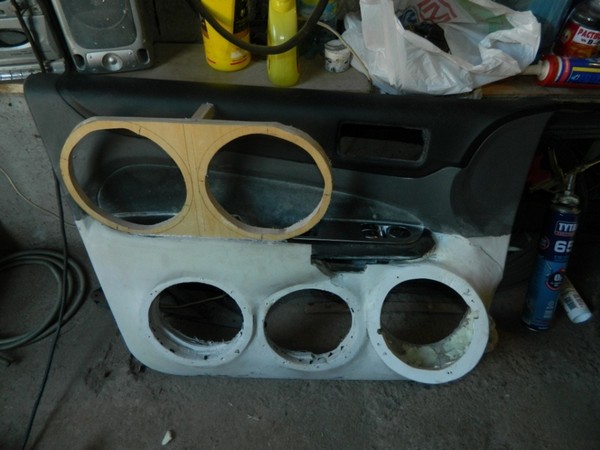

Пилим колечки под 2 20ки, буду размещать их сверху, собственно э
то единственное живое место в общиве, куда их можно разместить.

137:1166


138:1671


139:2176

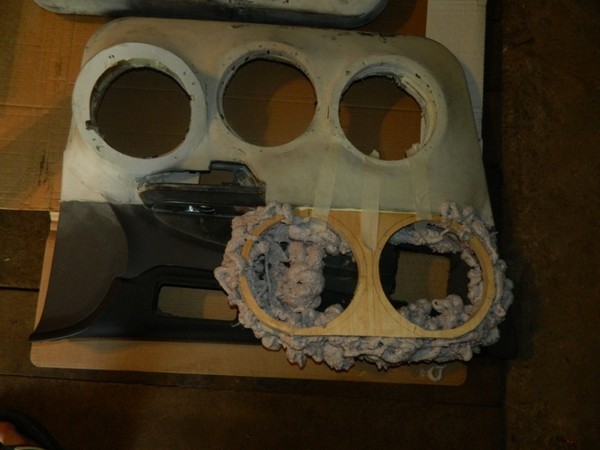

Колечки садим наживульку на термопестолет.

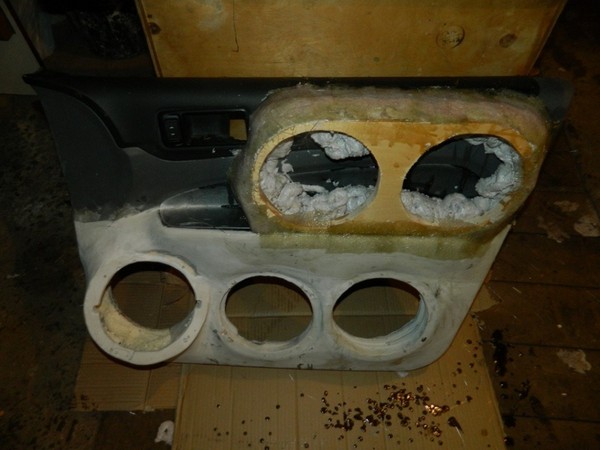

139:82


140:587


141:1092


142:1597

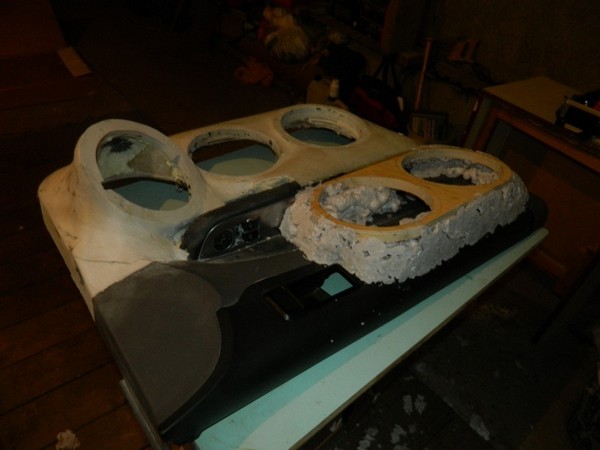

Пеним всю конструкцию.

142:1642


143:2147




144:504

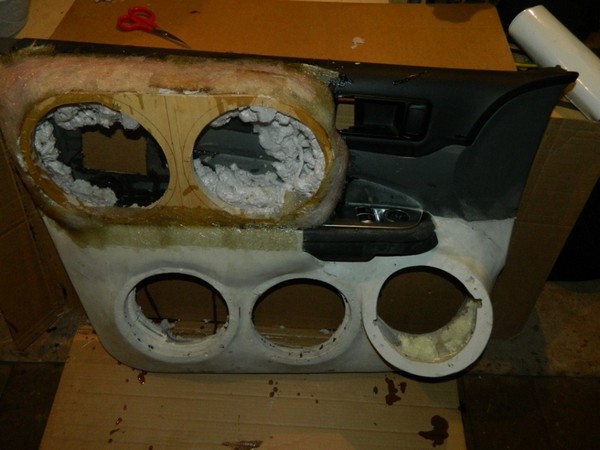

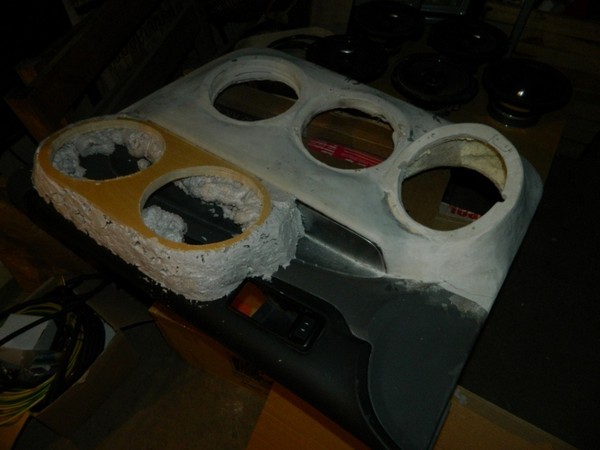

После того как пена подсохла, начинаю срезать излишки, тем самым придавая подиуму форму, достаточно легкое занятие.

144:719


145:1224


146:1729

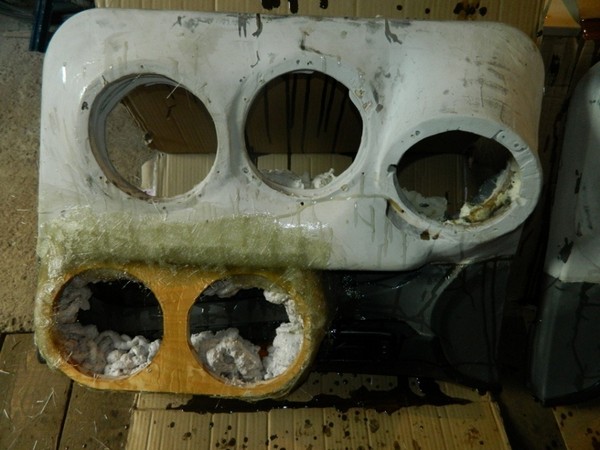

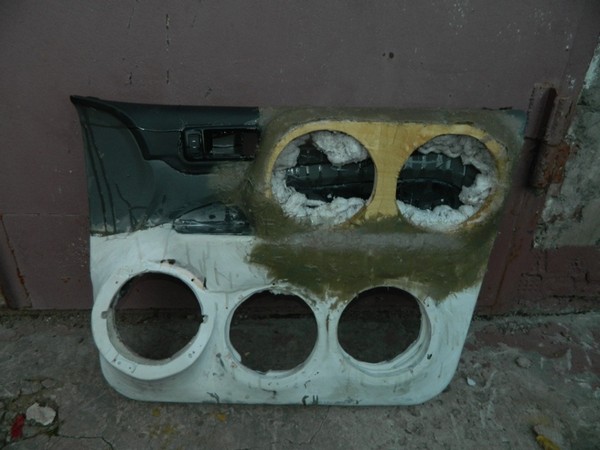

Форма придана, накладываем первый слой стекломата с полиэфирной смолой.

146:1865


147:2370




148:504

Накладываем второй слой стекломата с полиэфирной смолой.

148:613


149:1118


150:1623

Полиэфирка сохнет достаточно быстро, если на 100гр выливать двойную норму отвердителя. После того, как все высохло, наносил шпаклю и начинается сама "приятная" процедура. ВЫШКУРИВАНИЕ…

150:1963


151:2468




152:504

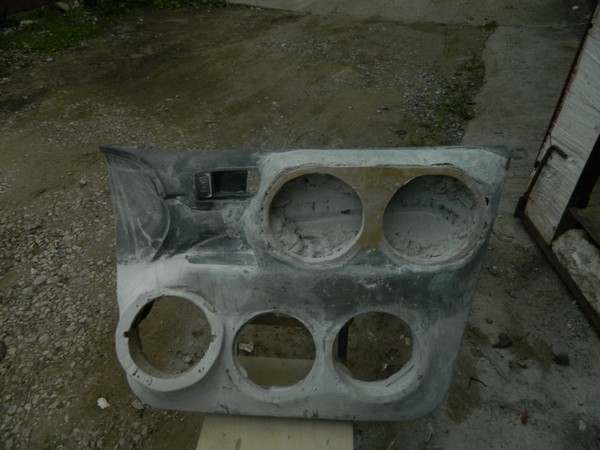

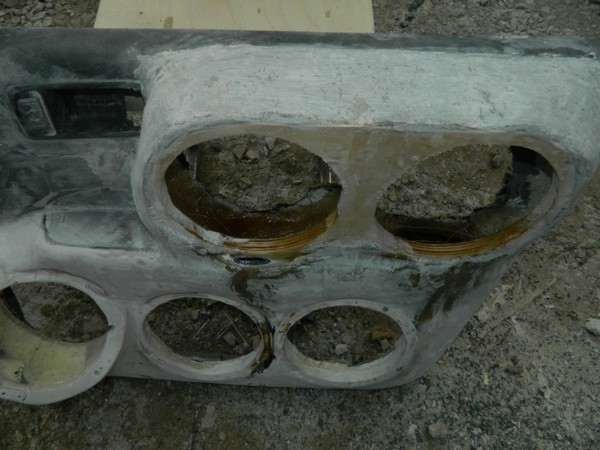

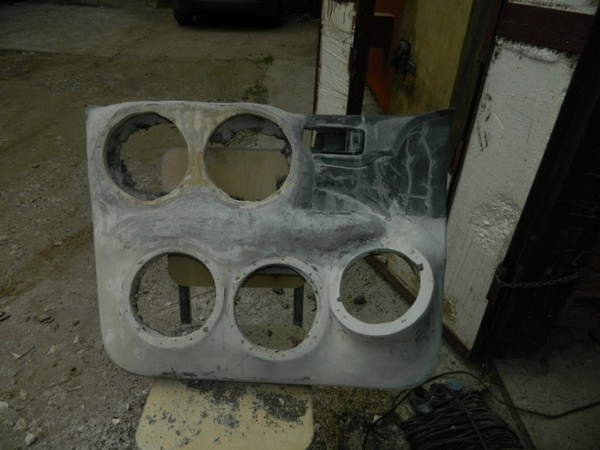

Вышкурил первые слой.

152:547


153:1052


154:1557

Замазываю мелкие косяки повторно шпаклей.

154:1638


155:2143




156:504

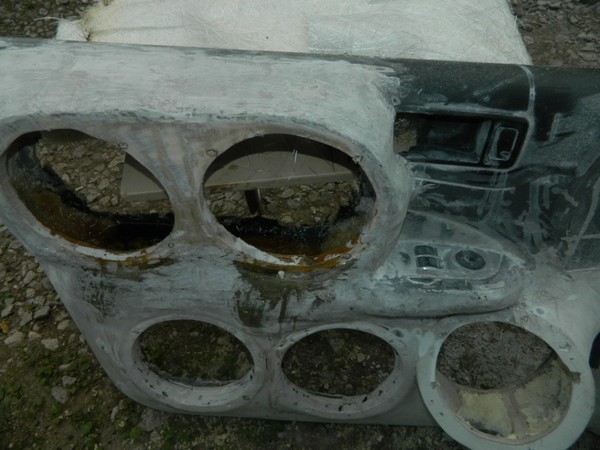

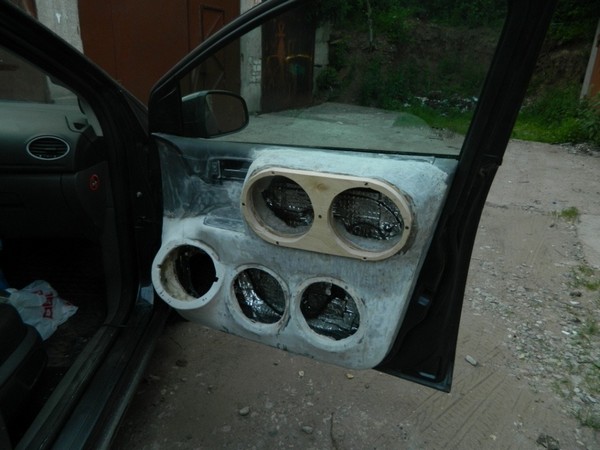

Продолжаю кромсать обшивку под мидбасы. Делаю работу не спеша, аккуратно, заодно учусь. Честное слово, уже заколебался с обшивками возиться, хочется скорее уже все доделать и оставить их в покое.

156:863

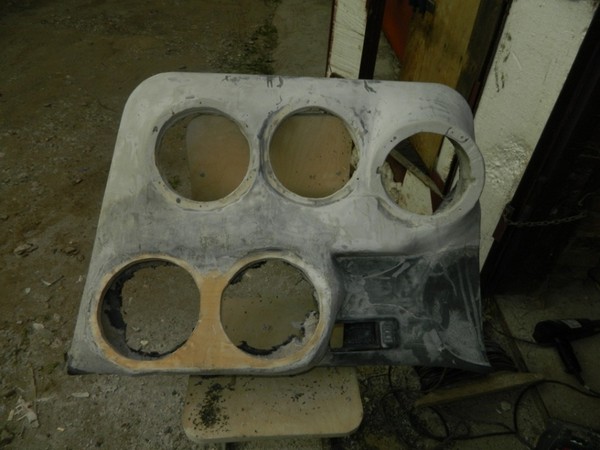

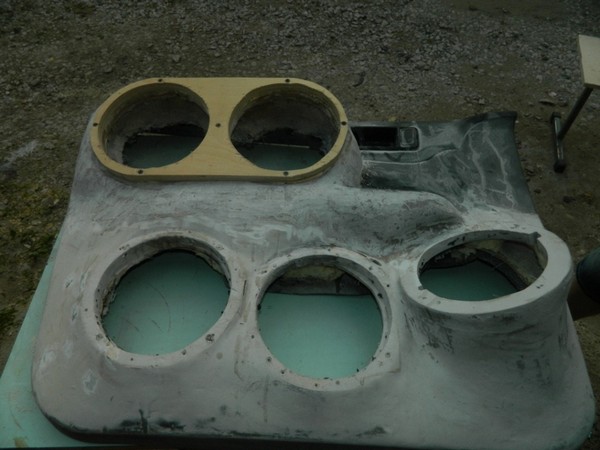

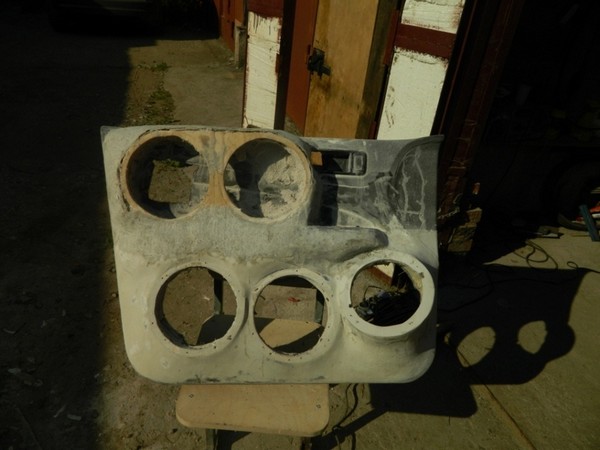

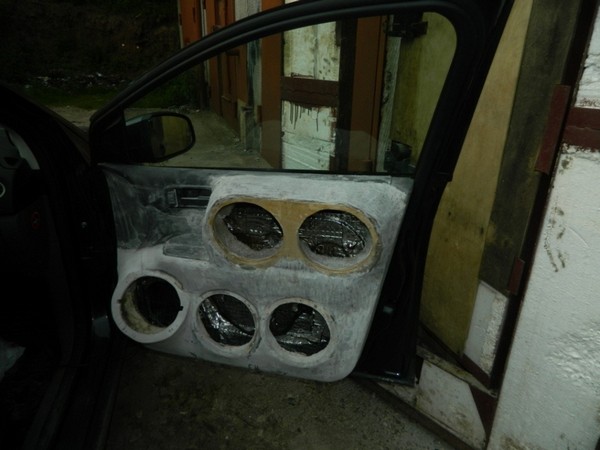

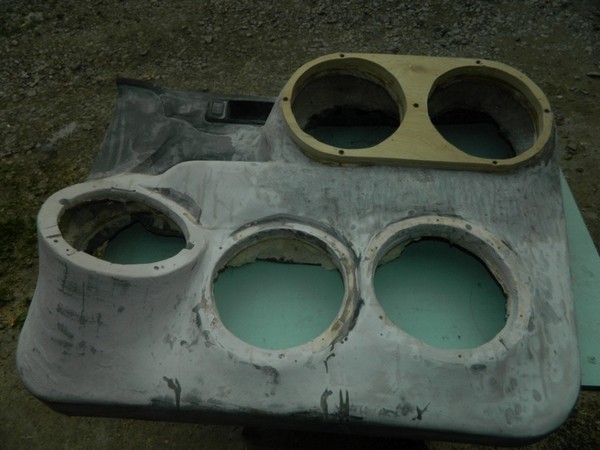

Вышкуриваю подиумы по второму разу и прорезаю дырки для динамиков.

156:989


157:1494


158:1999



Укрепляю верхнюю часть стекломатом с полиэфирной смолой.

158:108


159:613

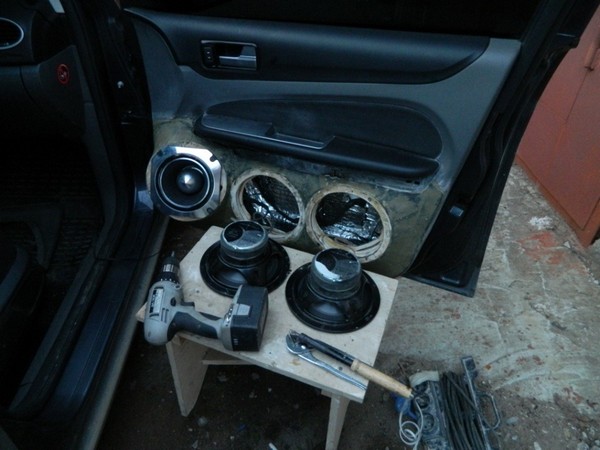

160:1118

Поставил обшивку на место, начал крепить динамик и обнаружил что он упирается в дверь. По-быстрому напилил колечки и прикрепил поверх в обшивке. Поскорее хотел все собрать, да и послушать уже как это будет звучать.

160:1511


161:2016




162:504


163:1009


164:1514


165:2019

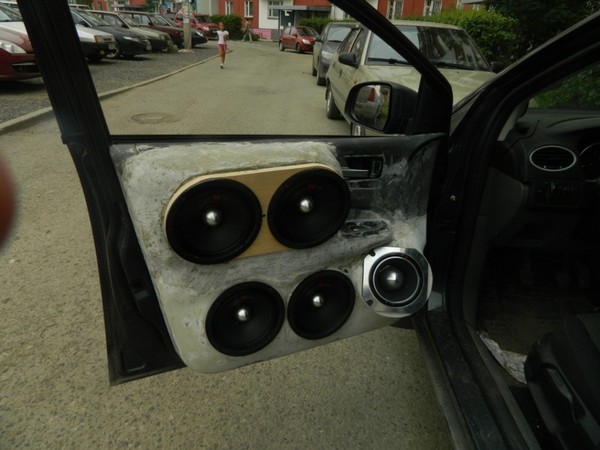

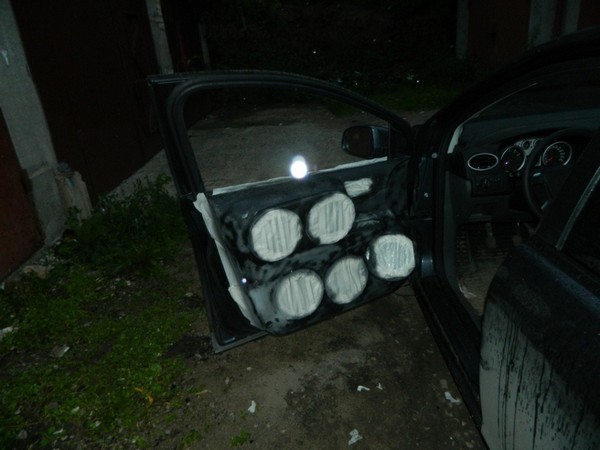

Все крепим, устанавливаем и подключаем динамики.

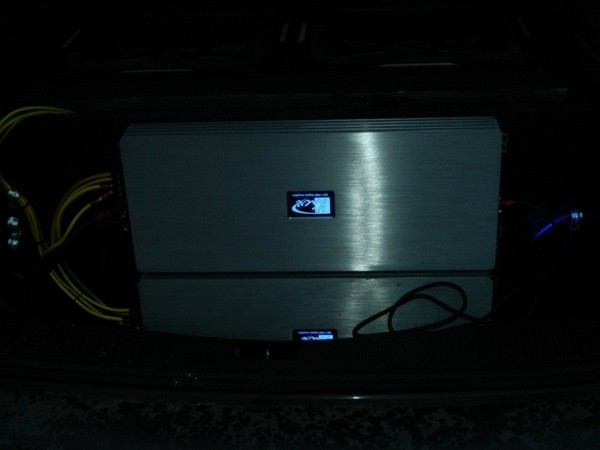

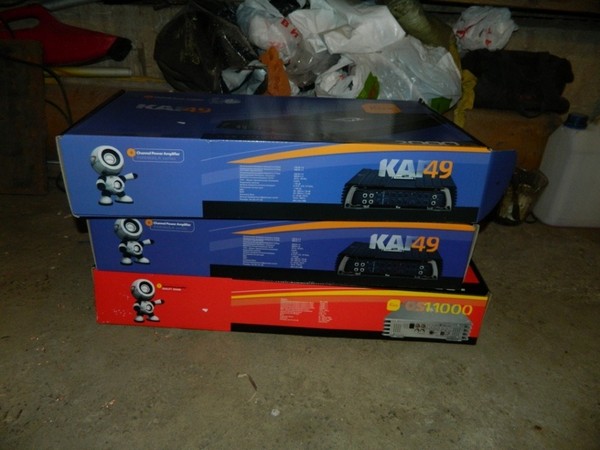

Для раскачки купил 2 усилка Кикс КАП 49. Один на рупора мостом в 4 Ом, другой на 8 динамиков, тоже мостовым включением.

165:302


166:807


167:1312


168:1817


169:2322

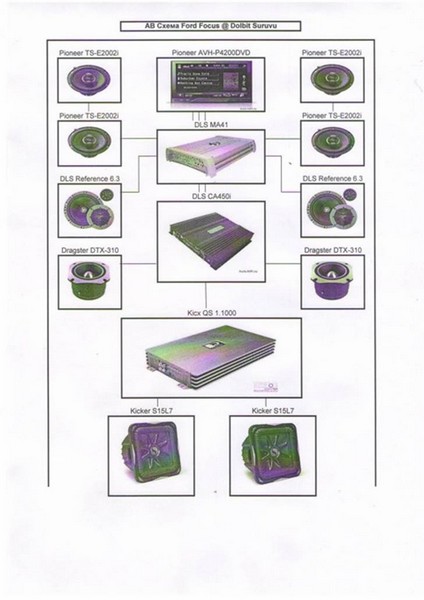

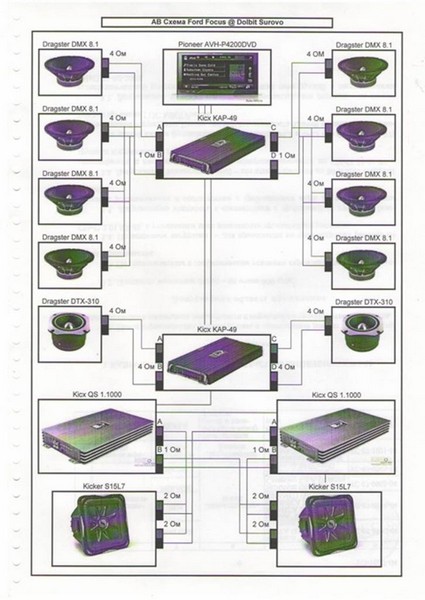

АВ Схема выглядит следующим образом.

169:70


170:575

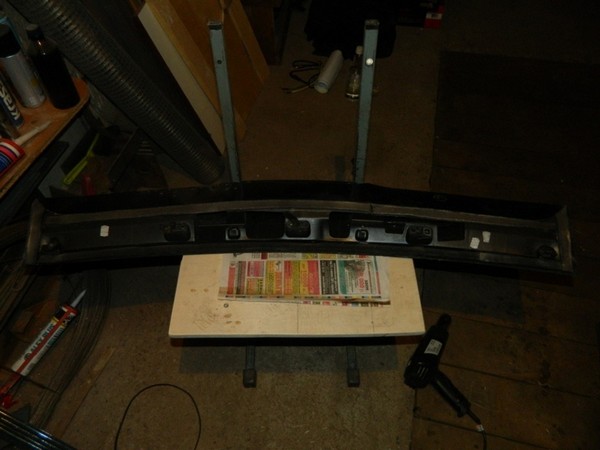

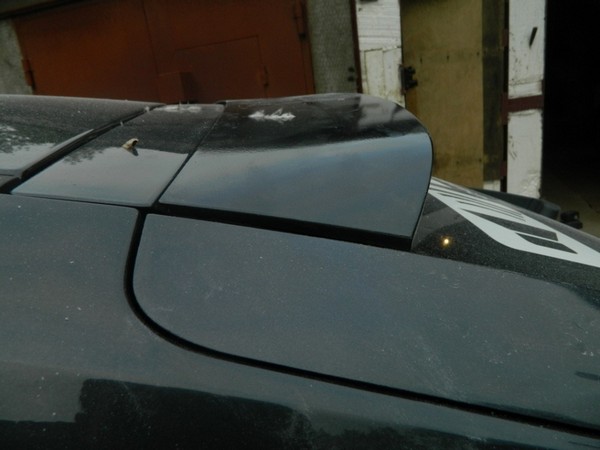

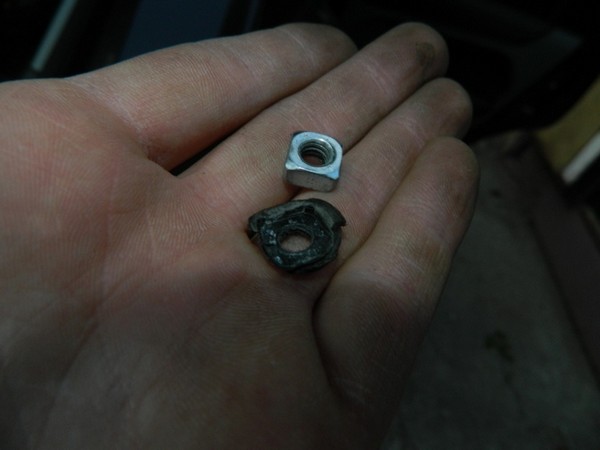

Тачка видимо потихоньку начала у меня разваливаться и первое что отвалилось это спойлер. Гайки, которые запаяны в спойлек вырвало басами, он начал нереально брякать и болтаться. Думал, что с ним сделать - проклеил все ребра и посадил его на саморезы, посмотрим, насколько его хватит.

170:1093


171:1598


172:2103




173:504


174:1009


175:1514

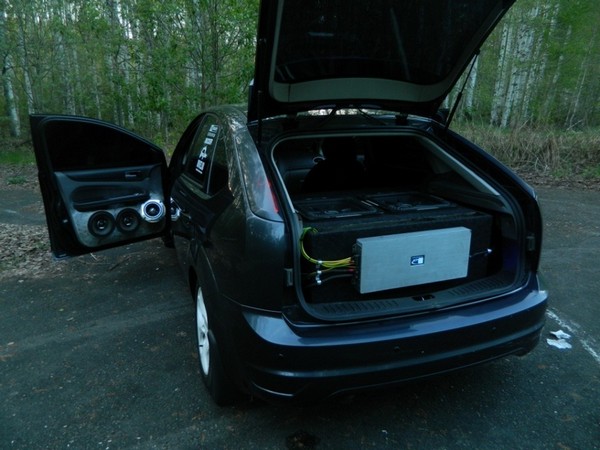

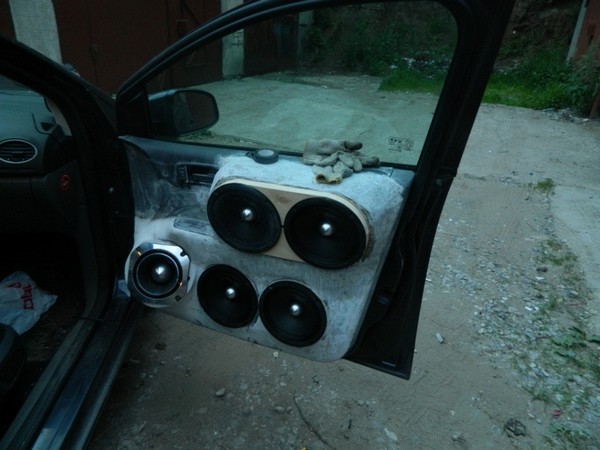

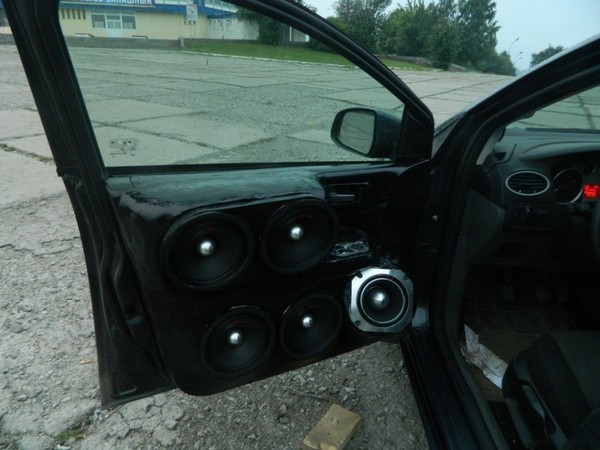

Ну вот, подиумы собраны, не сказать, что работы выполнена на высшем уровне, но тем не менее… честно, - мне самому не очень нравится, но пока и так сойдет. Хочется покататься, понаваливать музыки. Думал, что с ними делать: обтягивать не умею, да и денег нет, чтобы отдавать кому-нибудь. Вот и решил по-быстрому их покрасить, чтобы со шпаклей второй раз не кататься, не позорится.

175:2194

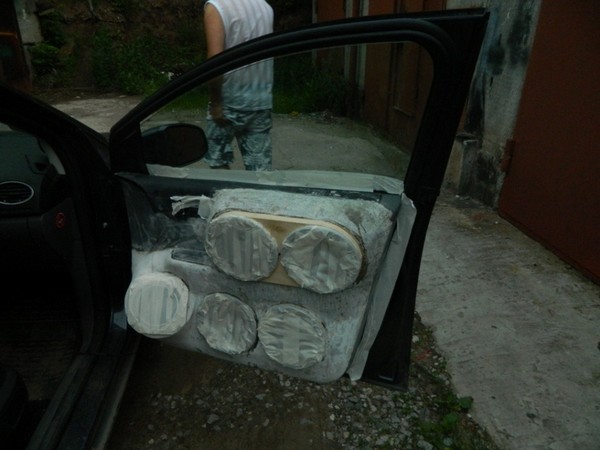

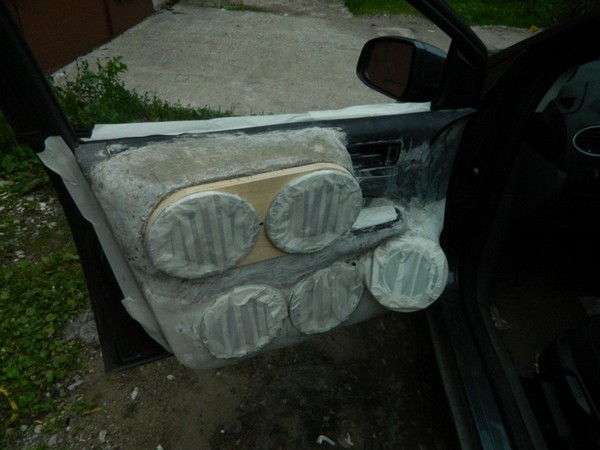

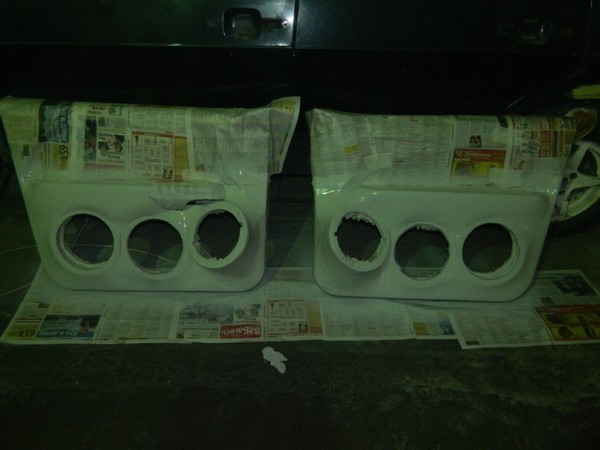

Лень было разбирать короба под покраску, решил покрасить на месте. Все аккуратно проклеил малярным скотчем, в начале загрунтовал, потом покрасил, ну и прошелся лаком, чтобы блестело.

175:335


176:840


177:1345


178:1850


179:2355




180:504


181:1009


182:1514

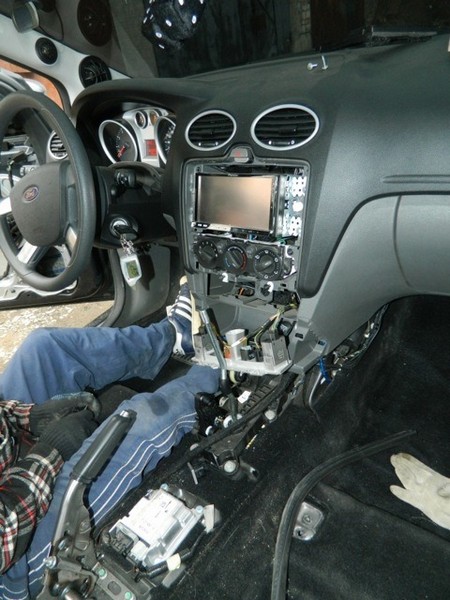

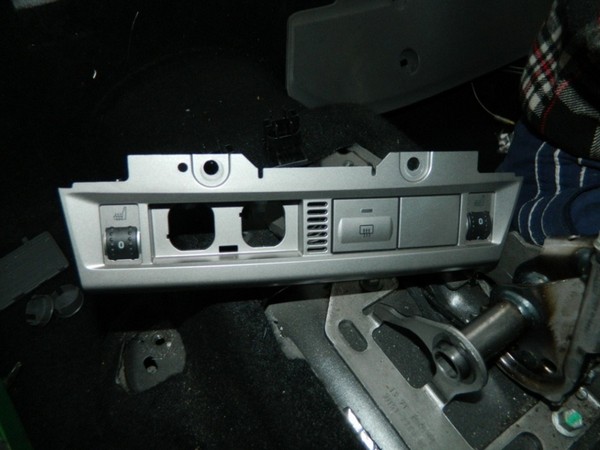

Заодно проклеил рамку под магнитолу, она чет издавала посторонние шумы, меня это жутко раздражало.

182:1698


183:2203
