Изготовление сплиттера Toyota Corolla Fielder (140/150)

Задача: изготовить сплитер переднего бампера из ПВХ для Toyota Corolla Fielder.

0:129

Достался мне тут по случаю лист Пвх пластика. Надумал сделать себе сплиттер на передний бампер.

0:307

Ход работ по изготовлению сплиттера на передний бампер на Toyota Corolla Fielder
Итак устанавливаем бампер на лист.

0:507

Изготовление сплитера Toyota Corolla Fielder (140/150)

1:1013

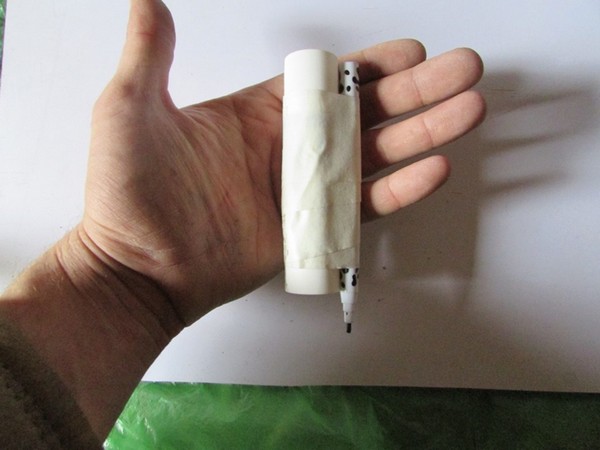

Делаем из фломастера и тюбика канцелярского клея вот такое приспособление.

1:1155

Изготовление сплитера Toyota Corolla Fielder (140/150)

2:1660

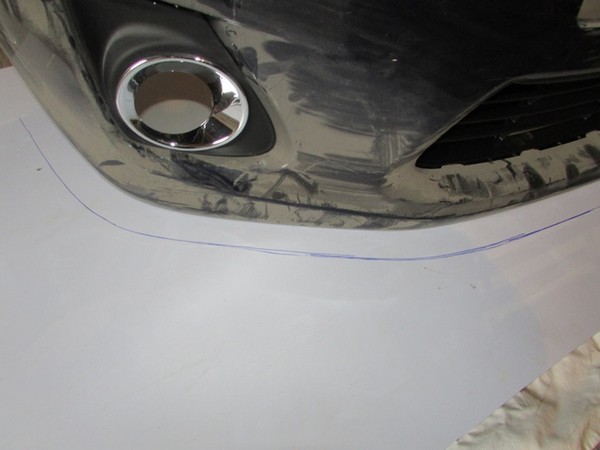

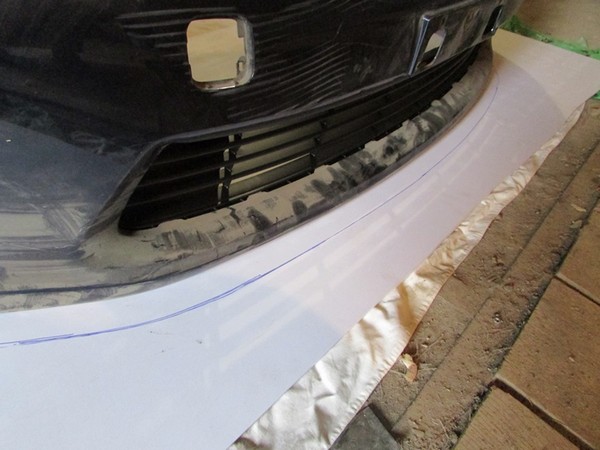

Обводим с помощью приспособления периметр бампера.

2:1758

Изготовление сплитера Toyota Corolla Fielder (140/150)

3:2263



Изготовление сплитера Toyota Corolla Fielder (140/150)

4:504

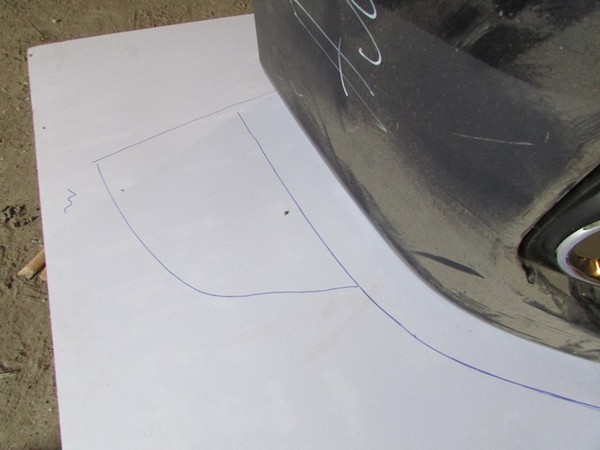

На боках делаем черновой припуск фломастером.

4:592

Изготовление сплитера Toyota Corolla Fielder (140/150)

5:1097

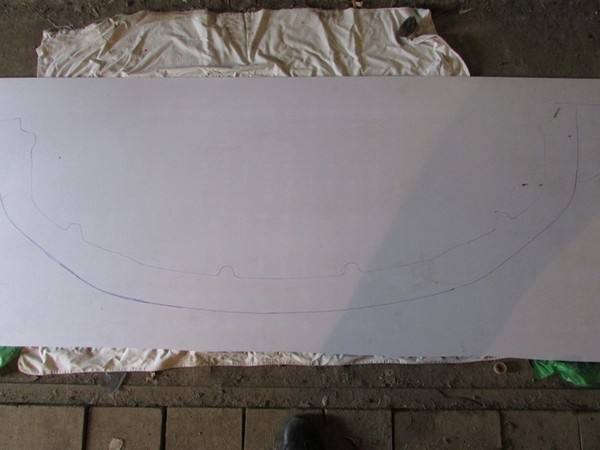

Сзади тоже обводим, но уже просто фломастером.

5:1185

Изготовление сплитера Toyota Corolla Fielder (140/150)

6:1690

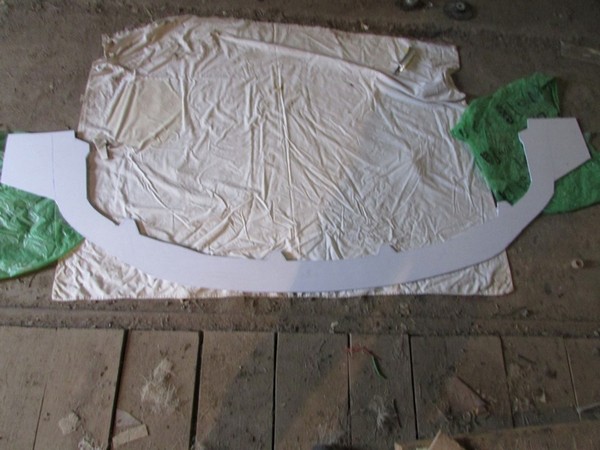

Далее, - отсекаем все лишнее.

6:1745

Изготовление сплитера Toyota Corolla Fielder (140/150)

7:2250



уши креплении я впоследствии срезал, так как решил крепить сплиттер на саморезы к бамперу.

7:168

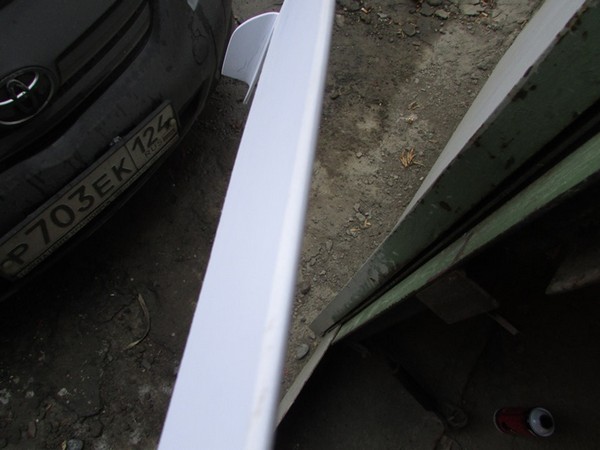

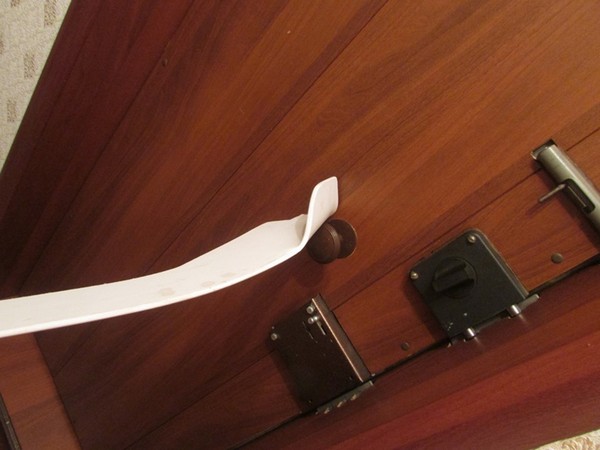

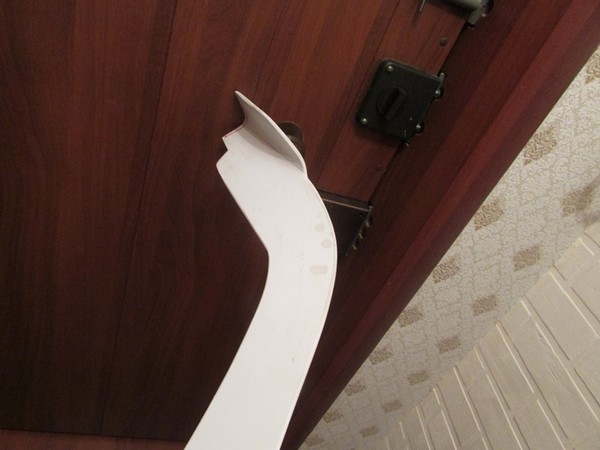

Загибаем края с помощью трубки подходящего диаметра и придаем им форму с помощью ножа. Затем кромку шлифуем шкуркой, скругляя грани.

7:414

Изготовление сплитера Toyota Corolla Fielder (140/150)

8:919

Изготовление сплитера Toyota Corolla Fielder (140/150)

9:1424

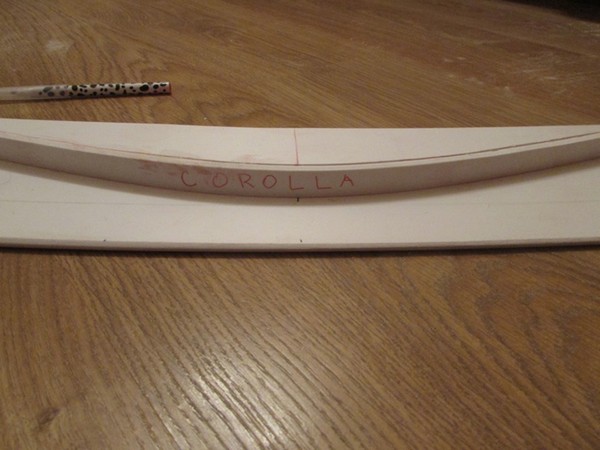

Нижняя кромка бампера не прямая, середина приподнята по сравнению с краями. Разница составляет около 17мм. Поэтому, чтобы впоследствии закрутить саморез через бампер в сплитер, а не в пустоту, сделал такую площадку.

9:1819

Изготовление сплитера Toyota Corolla Fielder (140/150)

10:2324

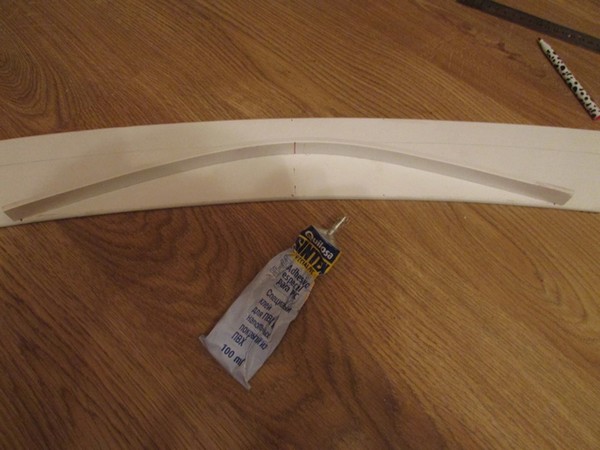

Клей остался после ремонта. им и приклеивал.

10:83

Изготовление сплитера Toyota Corolla Fielder (140/150)

11:588

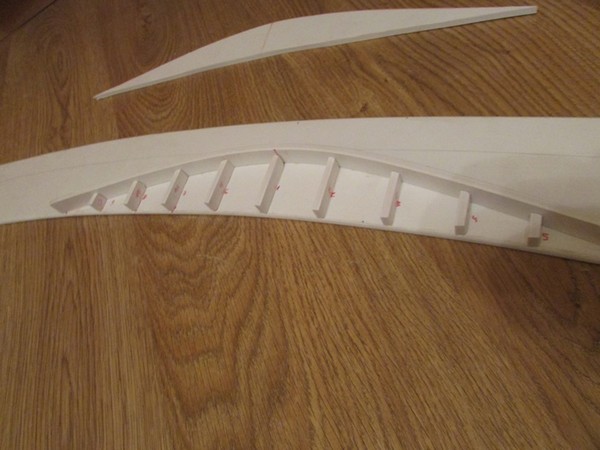

приклеиваем ребра жесткости

11:644

Изготовление сплитера Toyota Corolla Fielder (140/150)

12:1149

и закрываем пластиной-крышкой.

12:1209

Изготовление сплитера Toyota Corolla Fielder (140/150)

13:1714

в эту площадку буду закручивать саморезы.

13:1794

Материал очень податливый. Прекрасно режется обычным канцелярским ножом. Легко шкуриться и при нагреве можно гнуть до разумных пределов. Мне очень понравился.

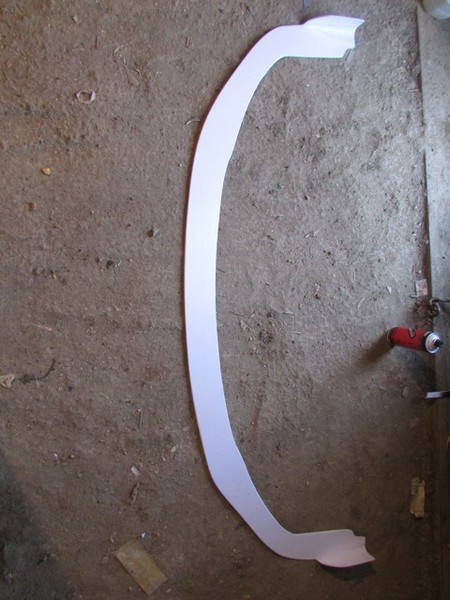

Теперь отдам сплитер в покраску и установлю впоследствии на машину

13:2215



Изготовление сплитера Toyota Corolla Fielder (140/150)

14:504

Изготовление сплитера Toyota Corolla Fielder (140/150)

15:1009

Изготовление сплитера Toyota Corolla Fielder (140/150)

16:1514

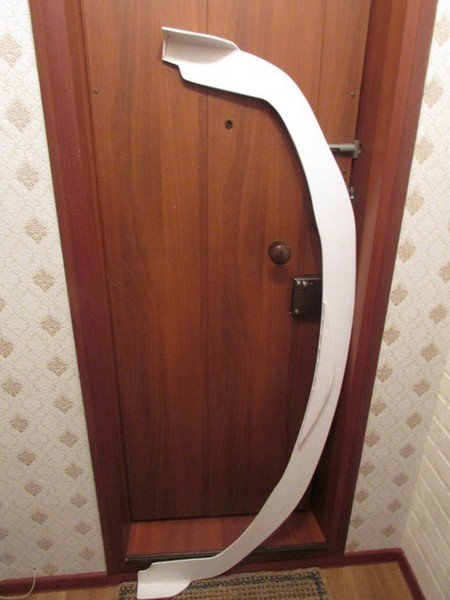

Результат: работы по изготовлению сплиттера на передний бампер для Toyota Corolla Fielder выполнены.
