Изготовление, установка и подключение короба под Solo Baric в Ford Focus 1 своими руками

Расчеты и выпиливание короба

0:57

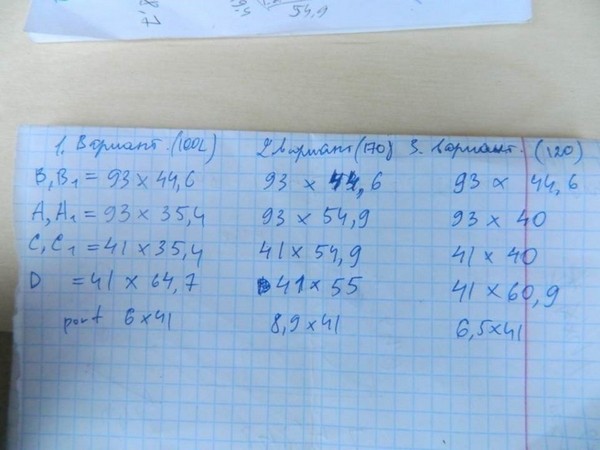

Начинаем делать короб для сабвуфера в Ford Focus 1. Настройку порта 30Гц. По коробу было 3 варианта, от маленького 100л. до самого большого 170л, который требовал разбор днища багажника и убирания запаски. Решили сделать средний 120л и более музыкальный по графику.

0:522

Изготовление, установка и подключение короба под сабвуфер Solo Baric в Ford Focus 1 своими руками

1:1027

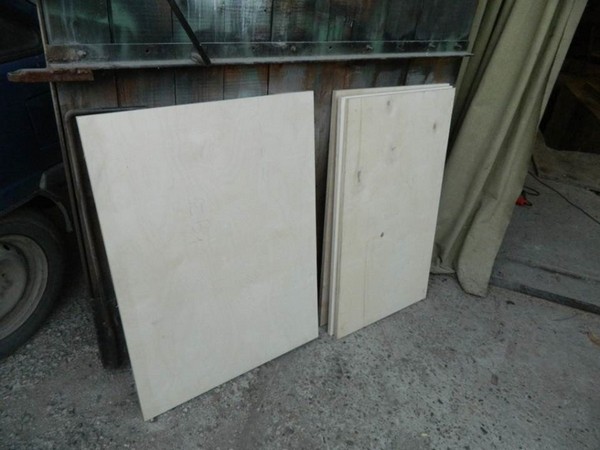

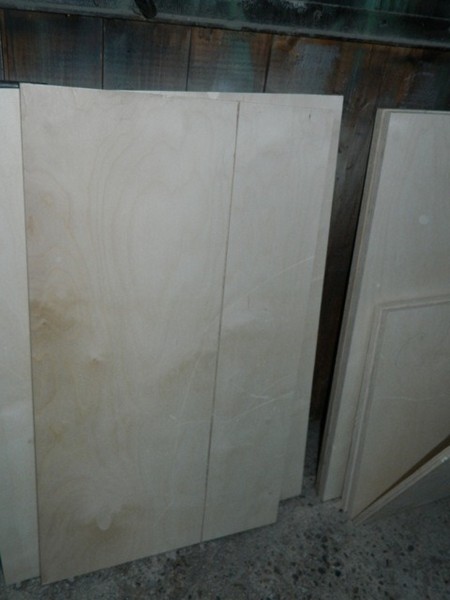

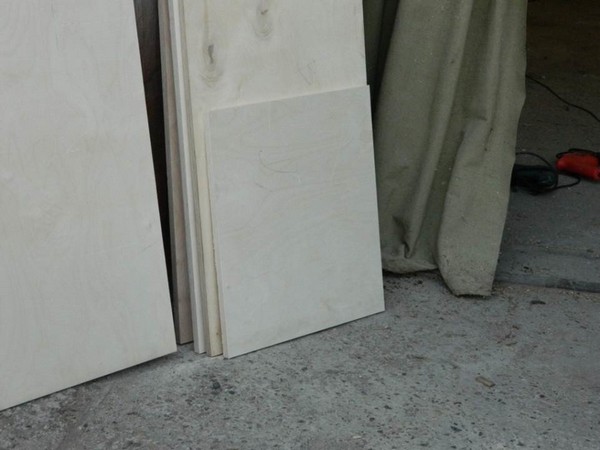

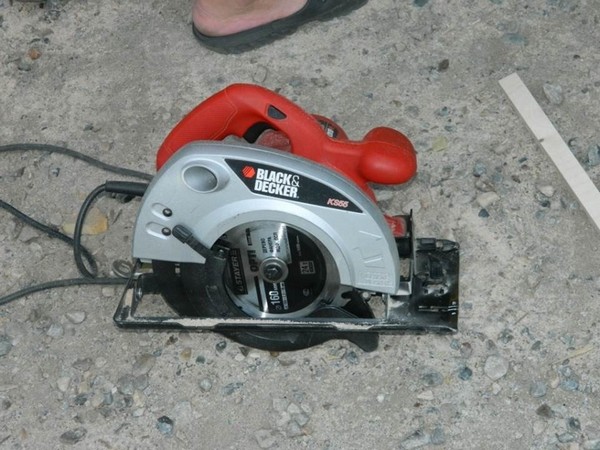

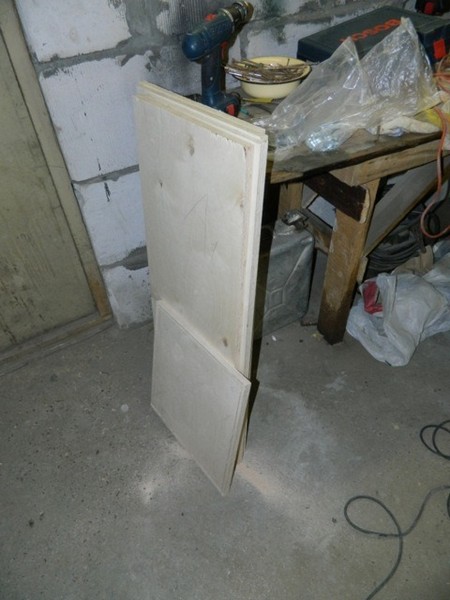

Аккуратно выпиливаем все стороны короба и порт. Тут по сути нет ничего интересного, главное 10 раз отмерить и 1 раз отрезать.

1:1255


2:1760


3:2265

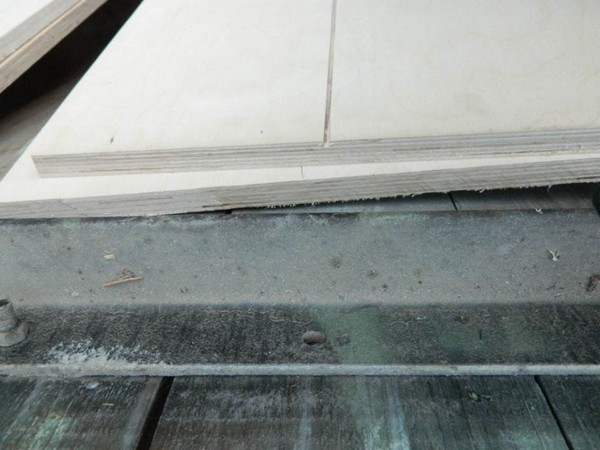

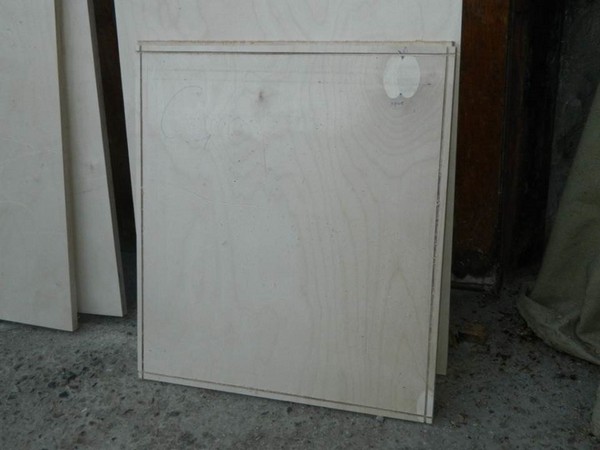

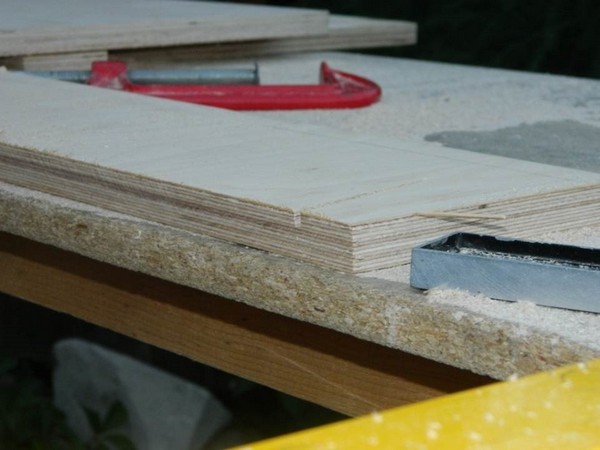

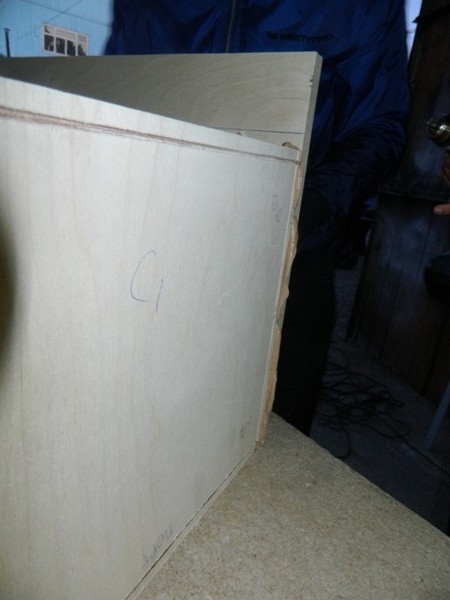

Фрезеруем боковушки и нижнюю часть короба, это нам нужно для того, чтобы аккуратно спрятать швы от карпета, когда будем оклеивать короб. Хочется, чтобы было красиво.

3:303


4:808


5:1313


6:1818


7:2323




8:504

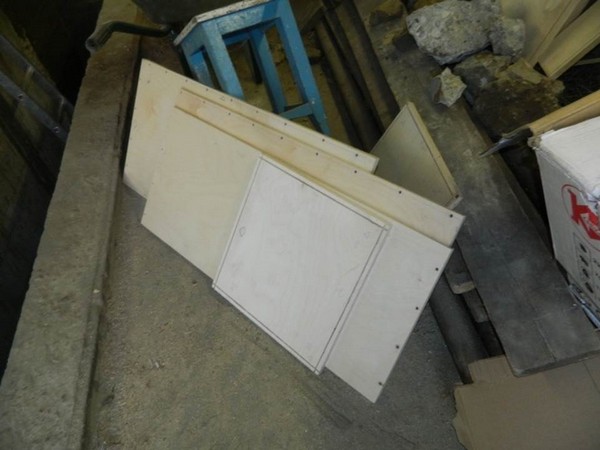

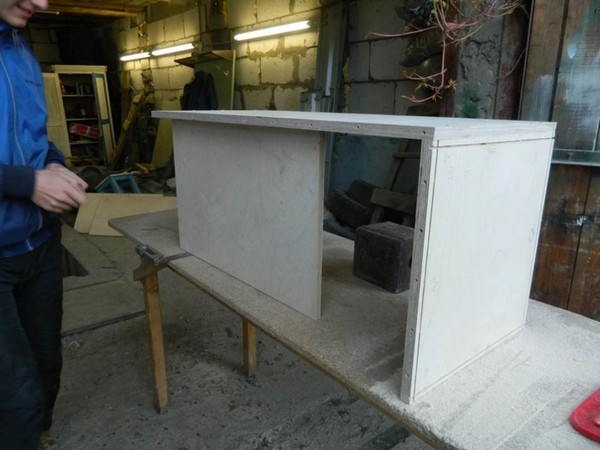

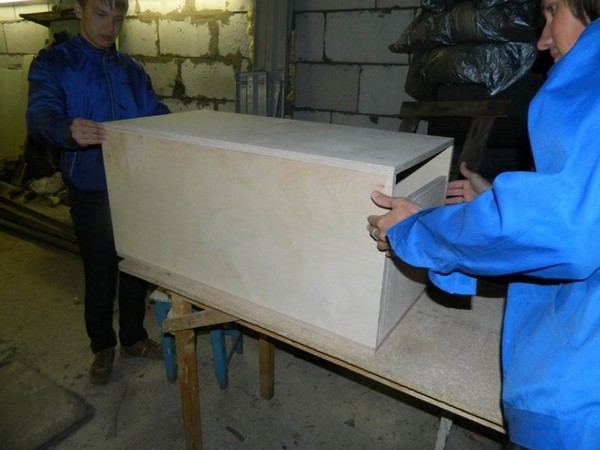

Все составные части готовы, собираем короб на сухую так сказать, для примерки, ну и на сегодня все.

8:686


9:1191


10:1696

Далее сверлим дырки под конфирматы и собираем короб.

10:1796

Сборка

10:1814

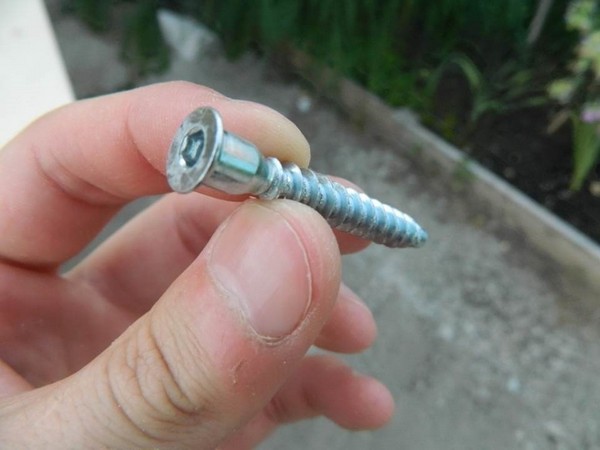

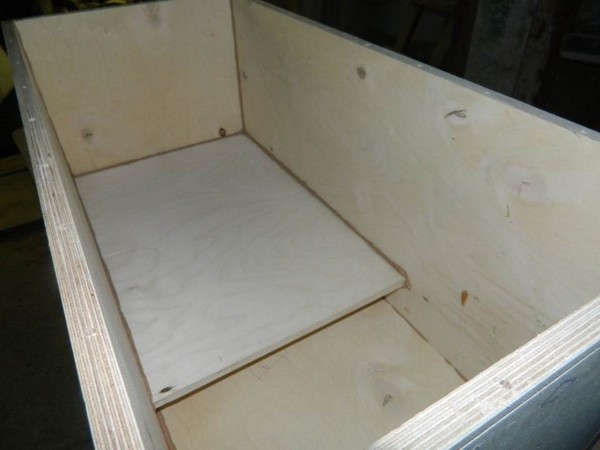

Практически завершающая стадия сборки короба. Из составных частей собираем готовую конструкцию. Для сборки используем конфирматы.

10:2059




11:504

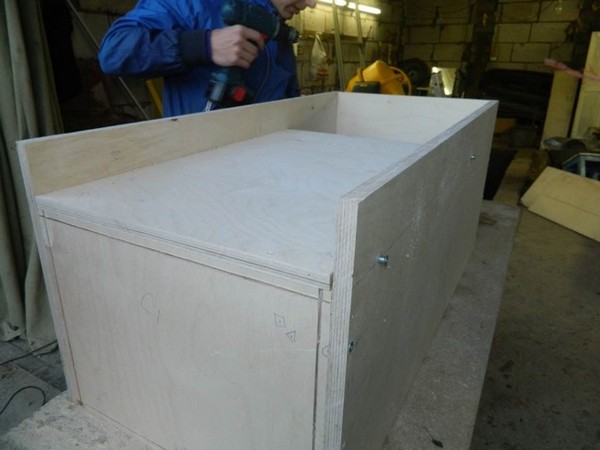

Сверлим в коробе дырки под конфирматы 5ыт сверлом, под шляпки досверливаем 8ым сверлом, чтобы они не торчали.

11:705


12:1210


13:1715


14:2220

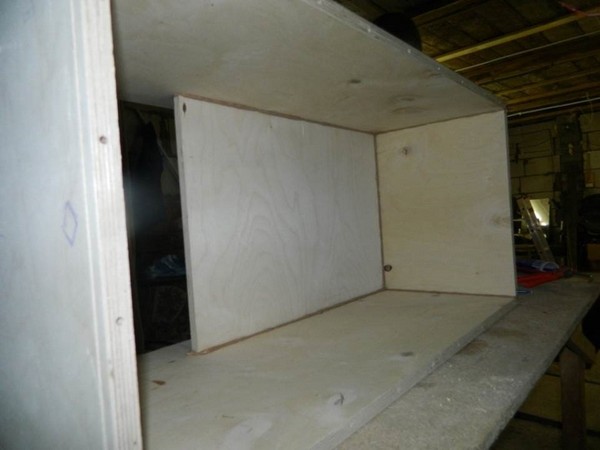

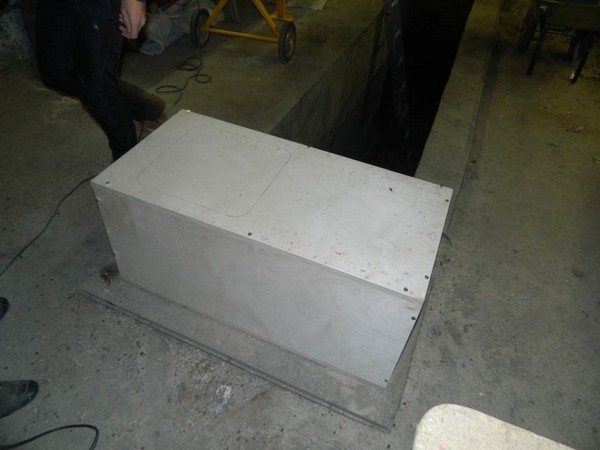

Короб собран, стянут конфирматами. Вычертили дырку под башку.

14:115


15:620

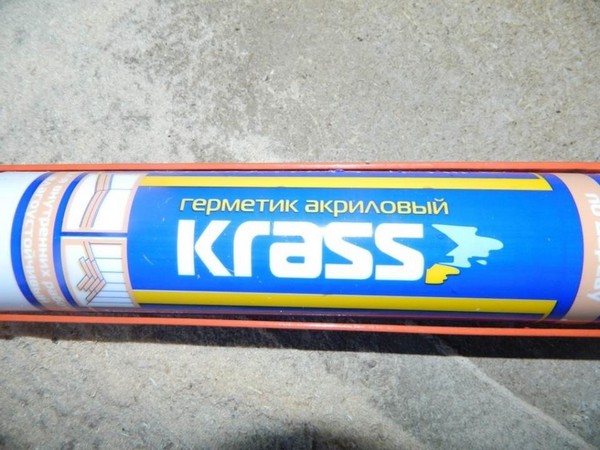

Для проклейки используем акриловый герметик KRASS.

15:713


16:1218

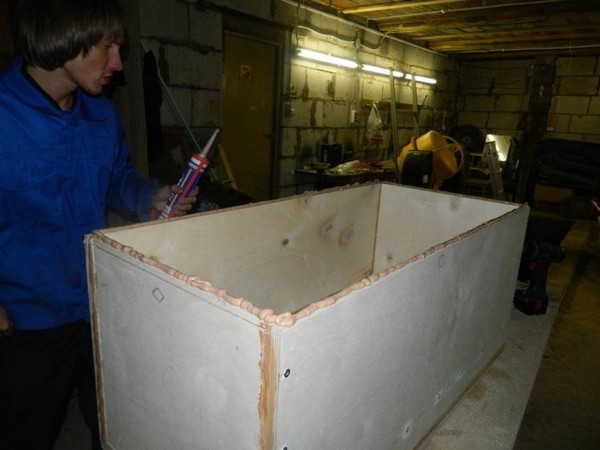

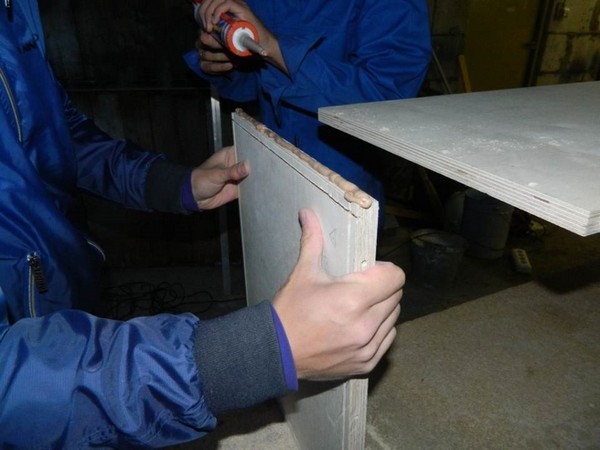

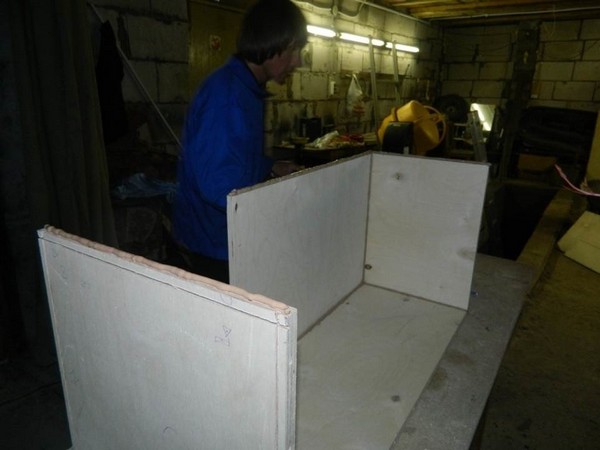

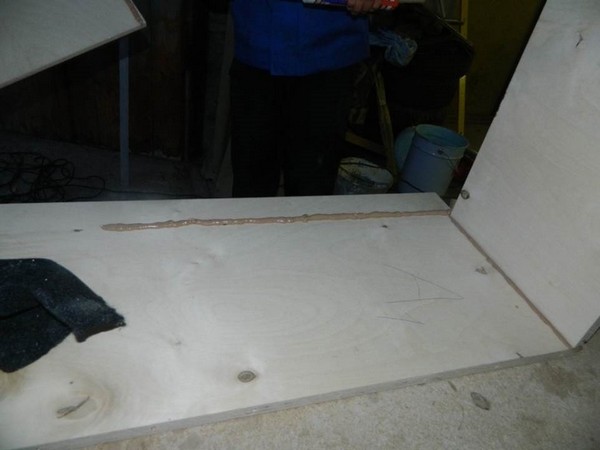

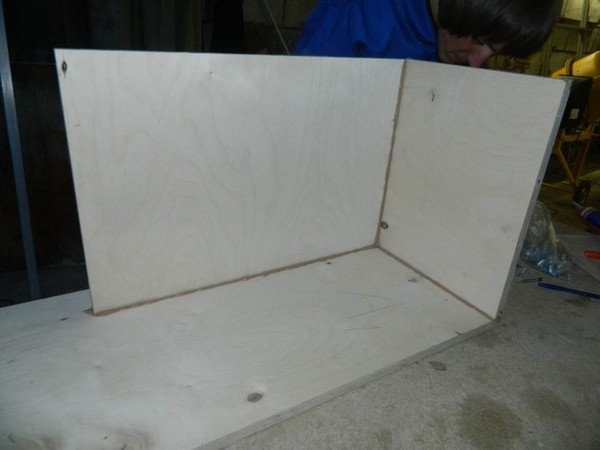

Ну понеслась, протираем швы и аккуратно наносим герметик. Прикладываем составные части и стягиваем их конфирматами.

16:1435


17:1940


18:2445




19:504


20:1009


21:1514


22:2019




23:504


24:1009


25:1514


26:2019




27:504


28:1009


29:1514

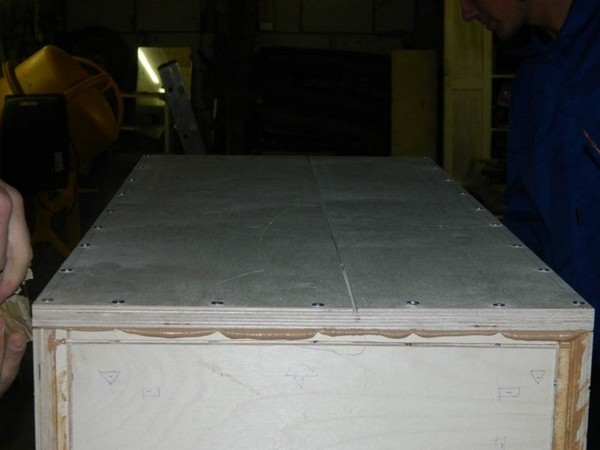

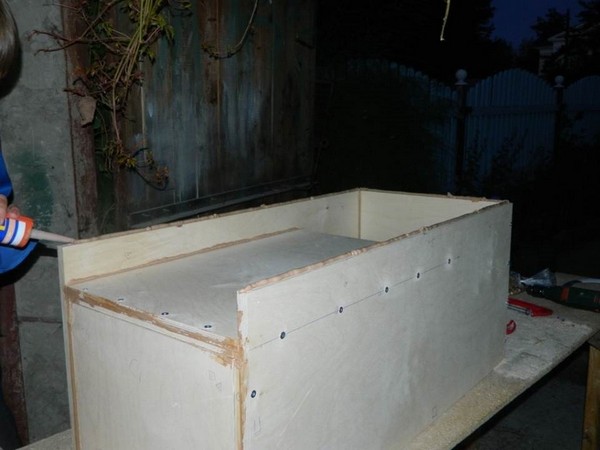

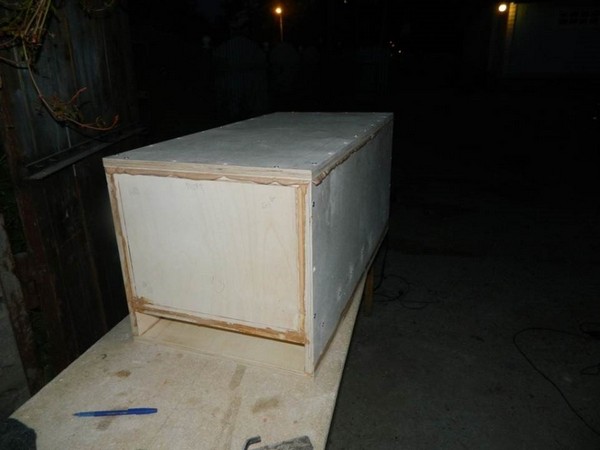

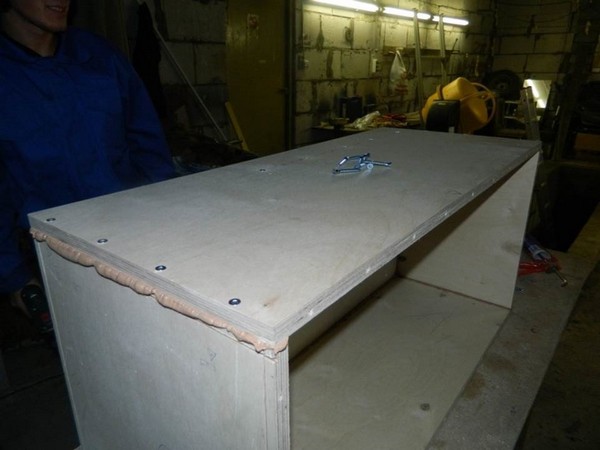

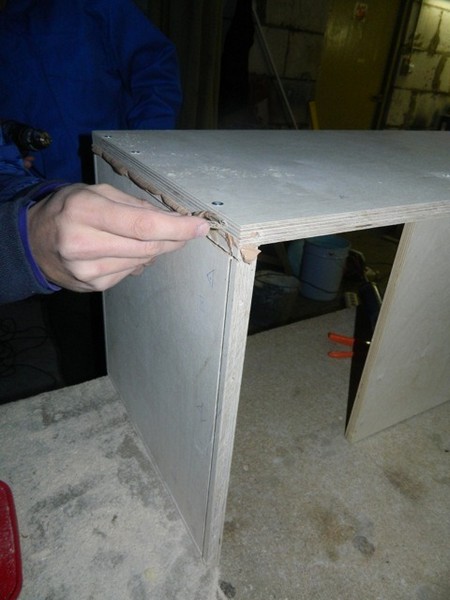

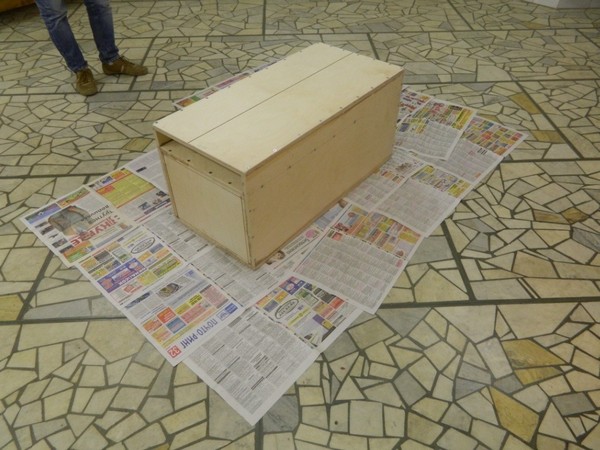

Вот и собран короб. Убираем лишнее от герметика, дотягиваем конфирматы вручную и оставляем его сохнуть до завтра

29:1724


30:2229



Остается слегка зашкурить гробину, выпилить дырку под голову и порт, ну и оклеить его карпетом

30:175

Оклейка

30:195

Собранный нами короб подсох за ночь, теперь дело осталось за малым, выпилить дырку под порт, дырку под башку, все зашкурить и оклеить.

30:441

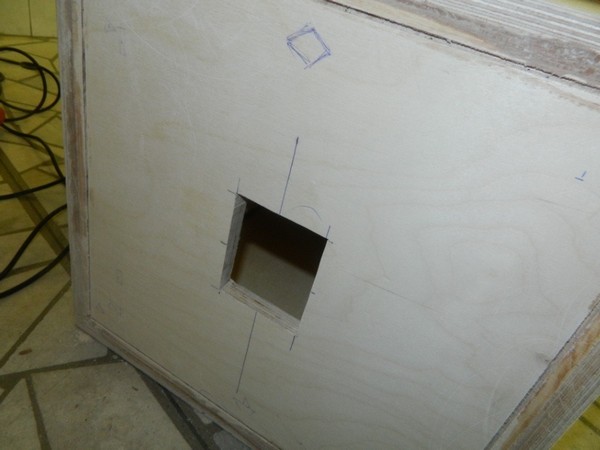

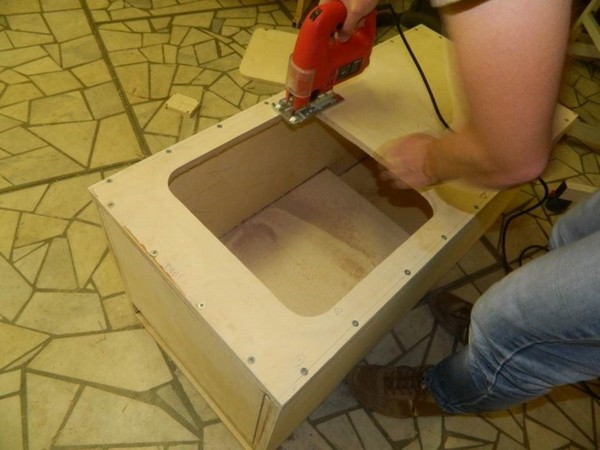

Пилим порт и отверстие под саб.

30:501


31:1006


32:1511

Долго и упорно все шкурим и вот он короб, ровненький и готовый к оклейке.

32:1646


33:2151

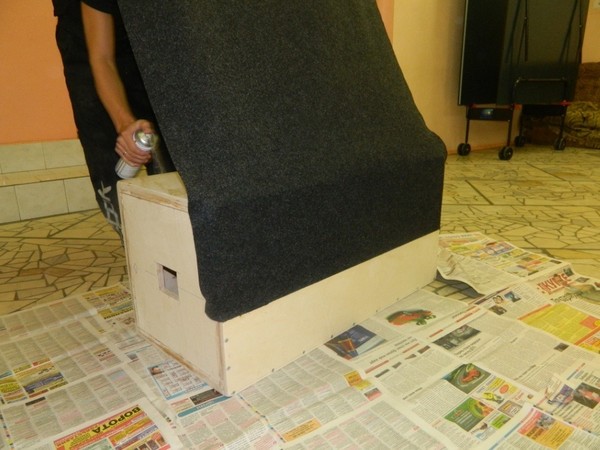

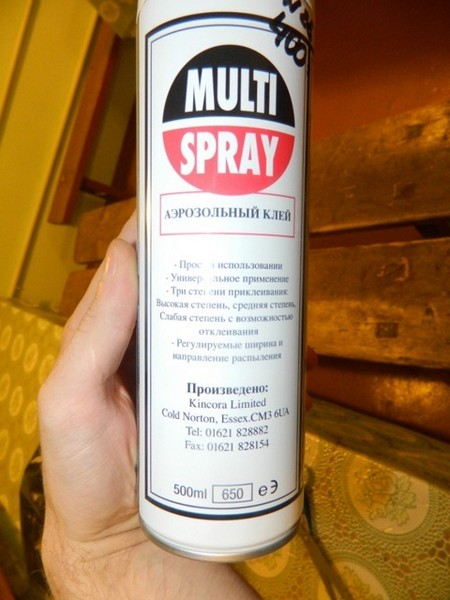

Для оклейки используем Аэрозольный клей MULTI SPRAY

33:89


34:594

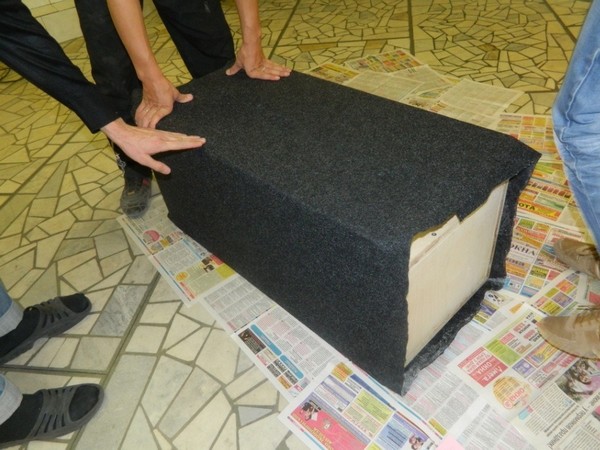

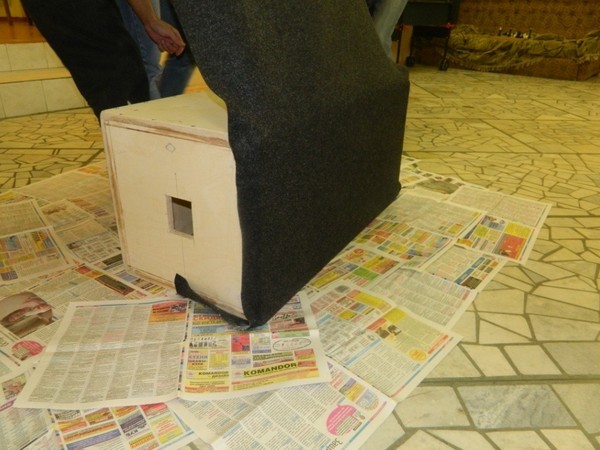

Понеслась.

34:617


35:1122


36:1627


37:2132

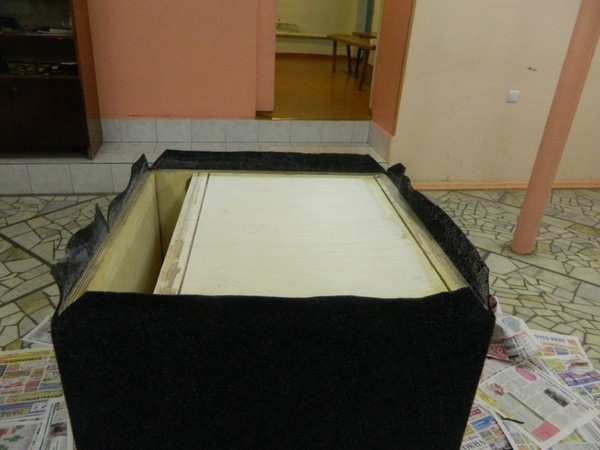

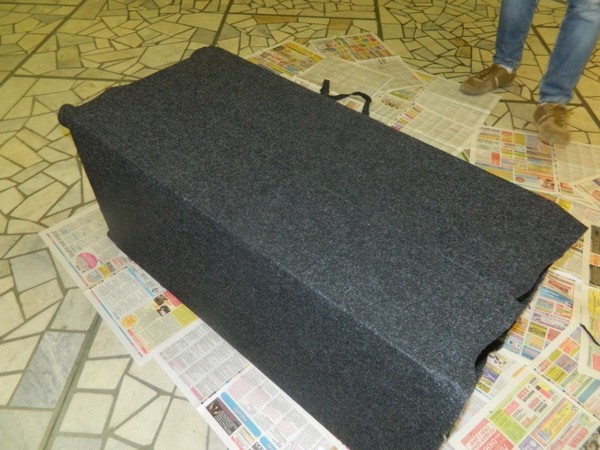

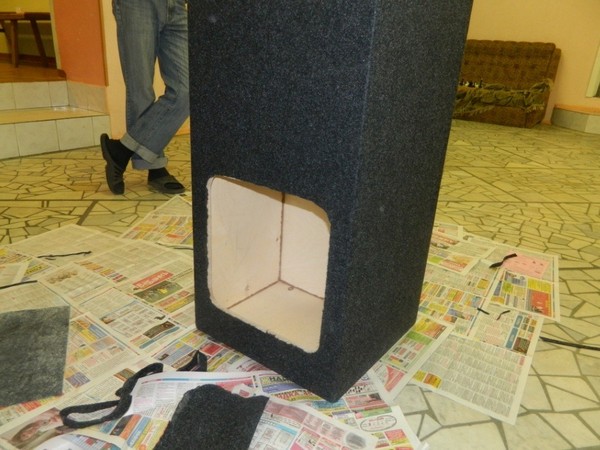

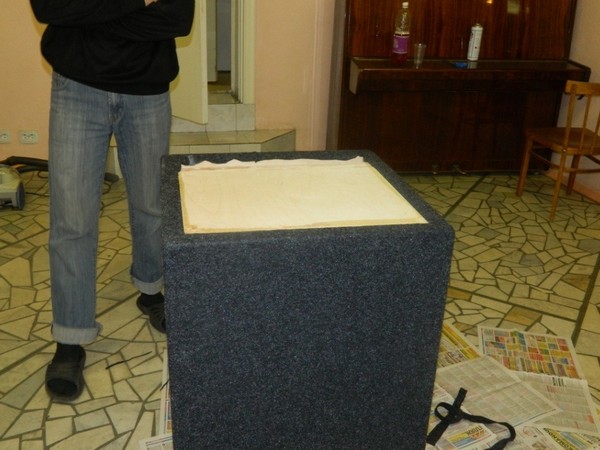

А вот для чего нужны была нам фрезеровка. Аккуратно туда заводим карпет и никаких наслоений нет, все спрятано.

37:203


38:708

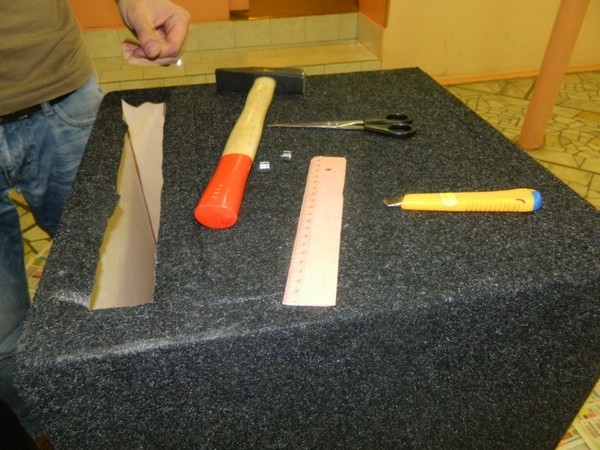

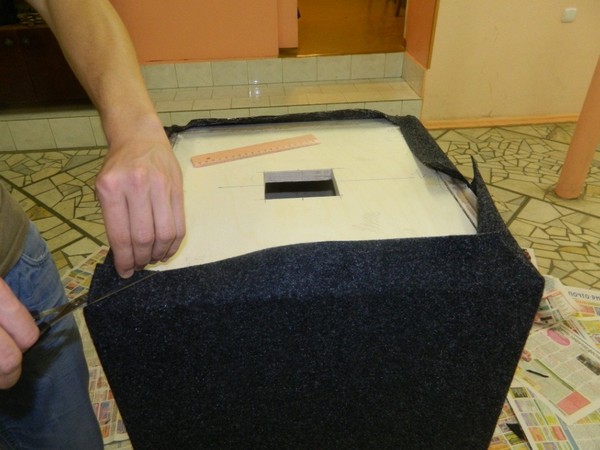

Боковушки подрезаем, прячем концы во фрезеровку. Карпет по периметру порта, по мимо клея, садим еще на степлер.

38:913


39:1418


40:1923


41:2428




42:504


43:1009


44:1514

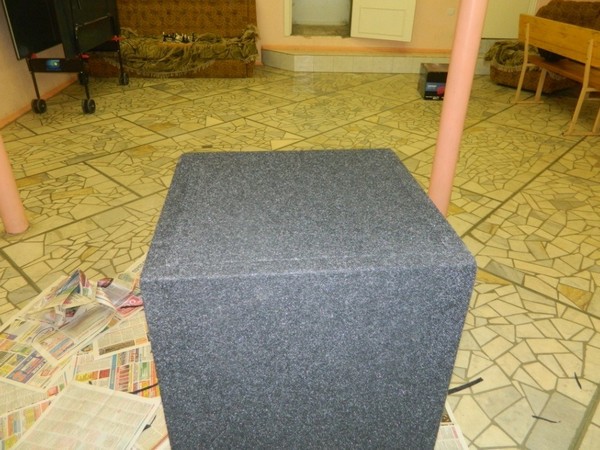

Ну вот короб готов! Собираем порт, ставим его на место и прикручиваем.

44:1644


45:2149




46:504

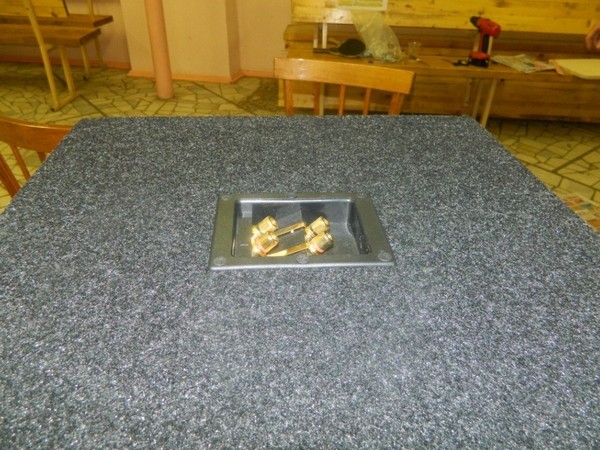

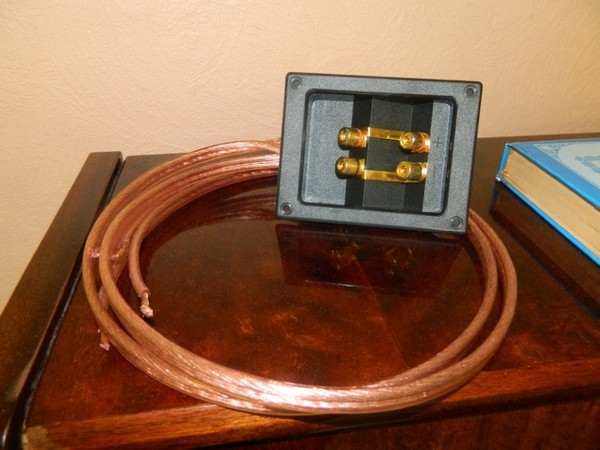

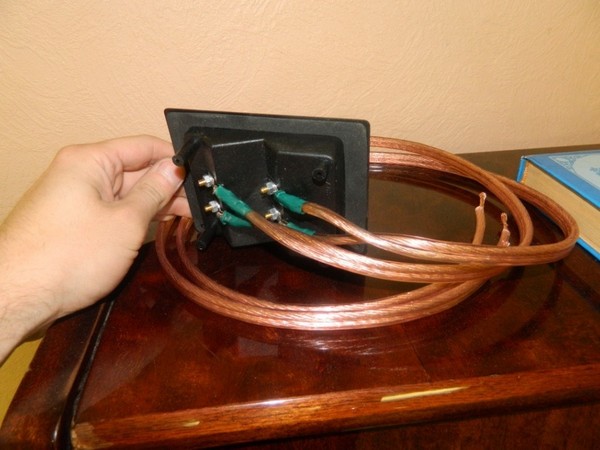

На порту катушки уже запараллелины, поскольку саб будет играть с нагрузкой в 1 Ом.

46:656


47:1161

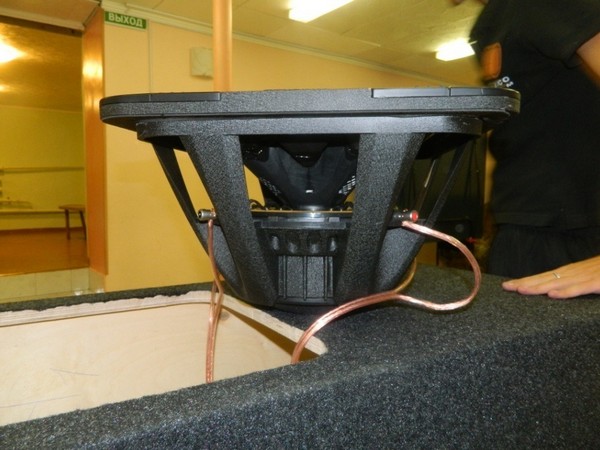

Подводим провода от порта к катушкам сабвуфера, ставим саб в короб, закручиваем.

47:1311


48:1816

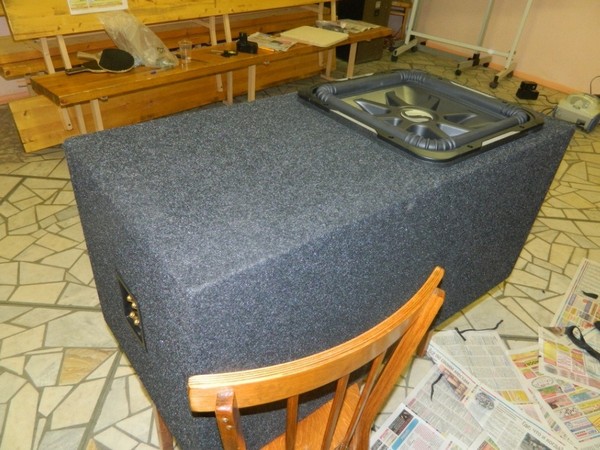

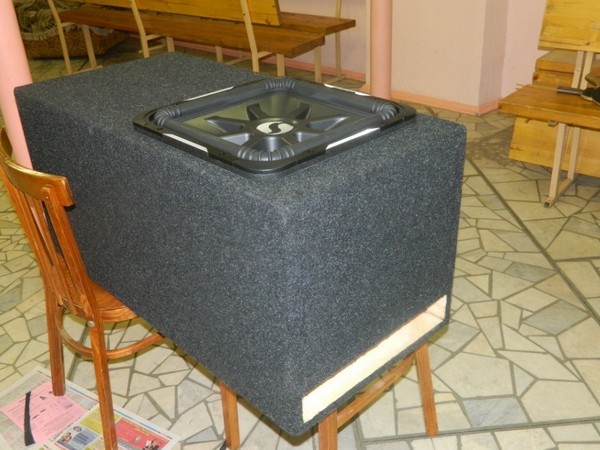

Ну вот и готов наш фазоинвекторный короб 120 литров + 5 литров порт с настройкой 30 Гц.

48:1970


49:2475




50:504

Ставить в машину уже сегодня не будем, поскольку надо снимать все старое оборудование, с проводами возится.

50:704

Установка

50:728

Наконец-таки нашел время установить новый саб в машину, очень хотелось уже послушать как он будет играть. Загнал машину к брату в гараж и приступил к работе…

50:1019

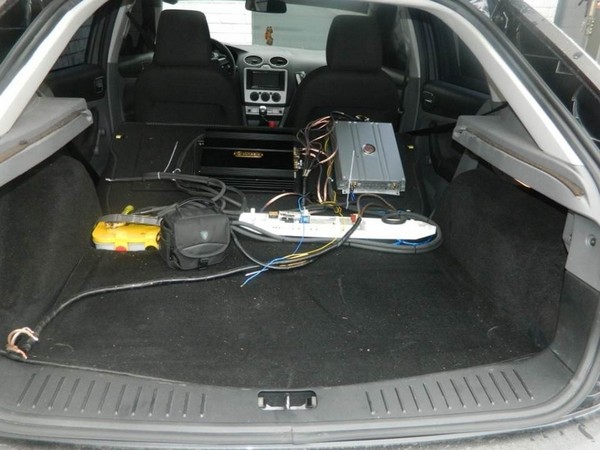

Разбираем все старое оборудование

50:1086


51:1591


52:2096

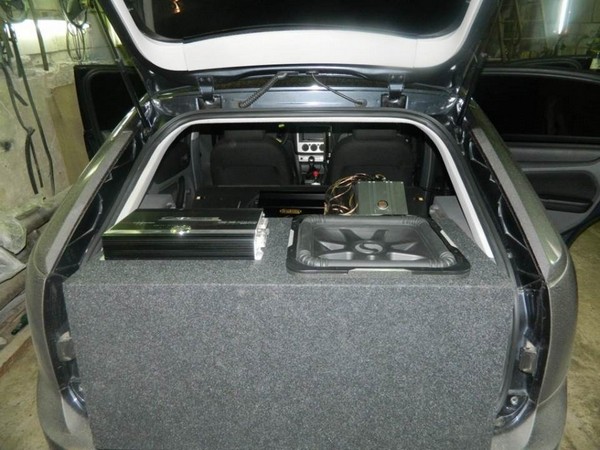

Новый короб чуть поменьше размерами, вошел в багажник идеально, все как мы рассчитывали. Между портом и крылом как раз осталось места чтобы саб дышал.

52:276


53:781

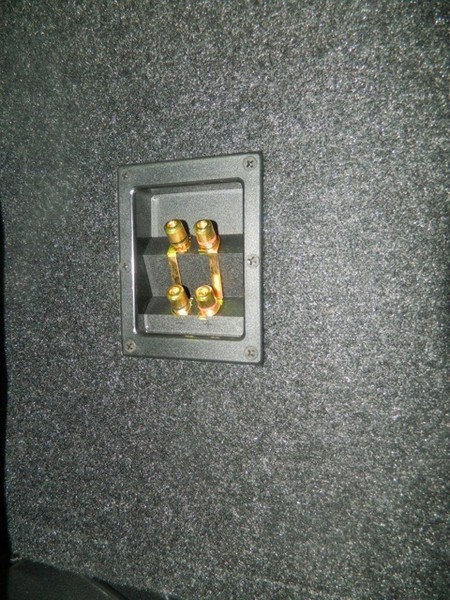

Саб будет играть с нагрузкой в 1 Ом, поэтому катухи запараллелили.

53:904


54:1409

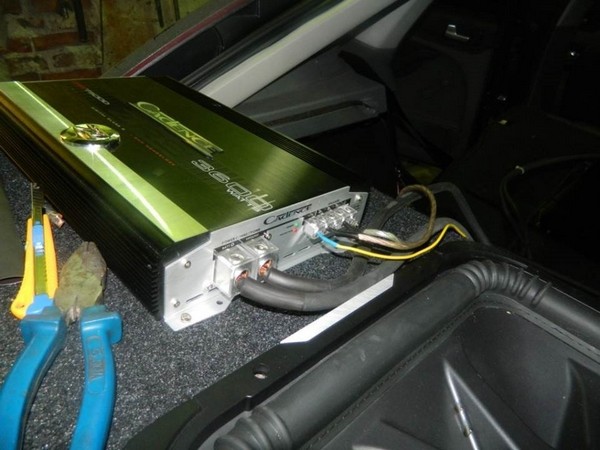

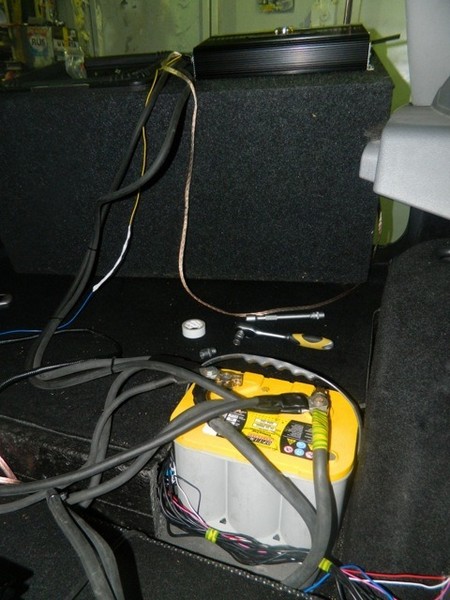

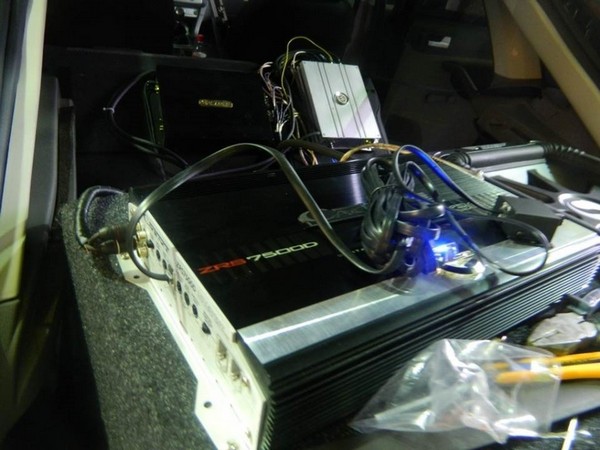

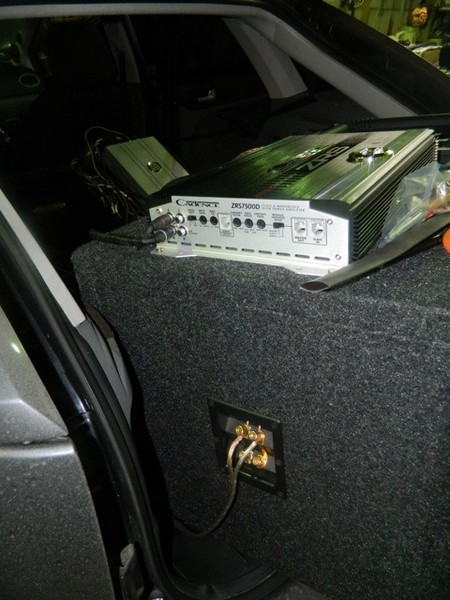

Подводим питание, акустические, RCA кабель к моноблоку

54:1510


55:2015




56:504


57:1009

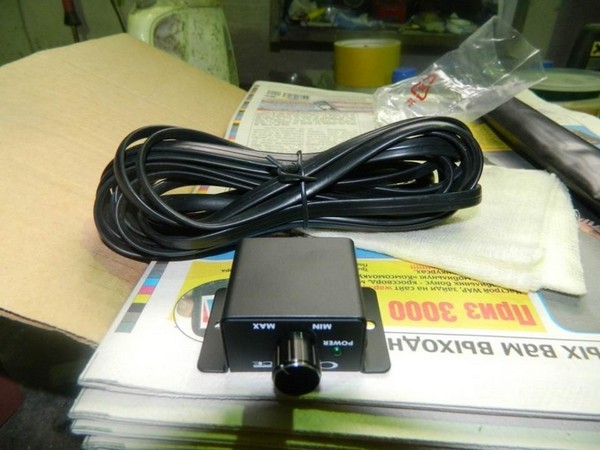

Так же в комплекте была отдельная рылешка, которая удаленно регулирует уровень баса. Подключил ее и кинул по салону, не хотелось разбирать мне салон, потом все аккуратненько сделаю и прикреплю регулятор где-нибудь спереди.

57:1420


58:1925


59:2430

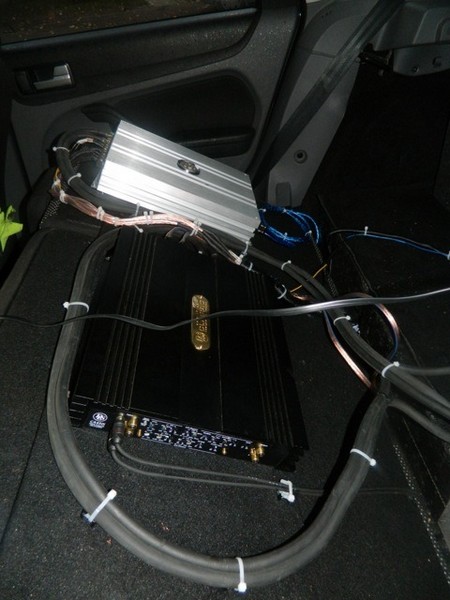

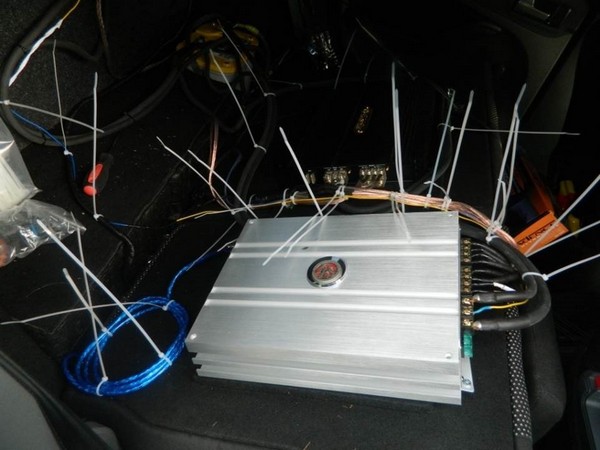

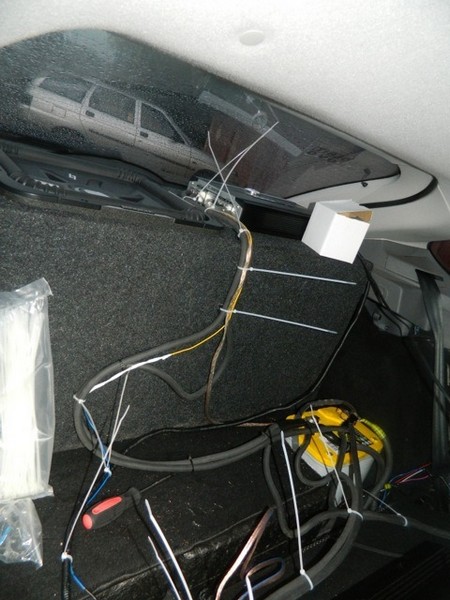

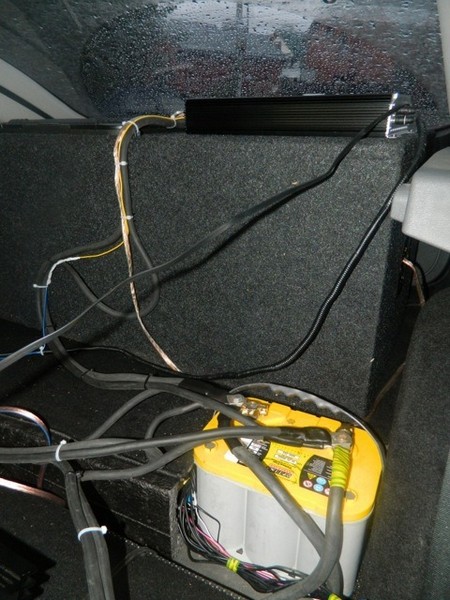

Решил прибрать маленько провода, а то вся эта лапша сильно глаз режет, взял площадки, стяги. Не совсем аккуратно, но главное они не болтаются хаотично как им захочется, ну и более-менее все упорядоченно получилось.

59:391


60:896


61:1401


62:1906


63:2411

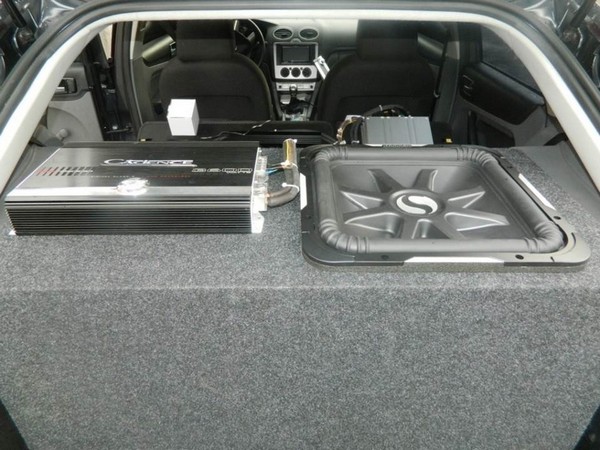

Все подключил.

63:29


64:534

Саб не включаю пока сильно, даю ему акклиматизироваться недельку, а потом устрою проверку.

64:703
