Изготовление, установка и подключение сабвуфера стелс для Nissan Qashqai

Содержание статьи:

0:37

1. Изготовление сабвуфера стелс для Nissan Qashqai своими руками

0:148

2. Сабвуфер 10" для Nissan Qashqai

0:199

3. Подключение сабвуфера в Nissan Qashqai

0:267

1. Изготовление сабвуфера стелс для Nissan Qashqai своими руками

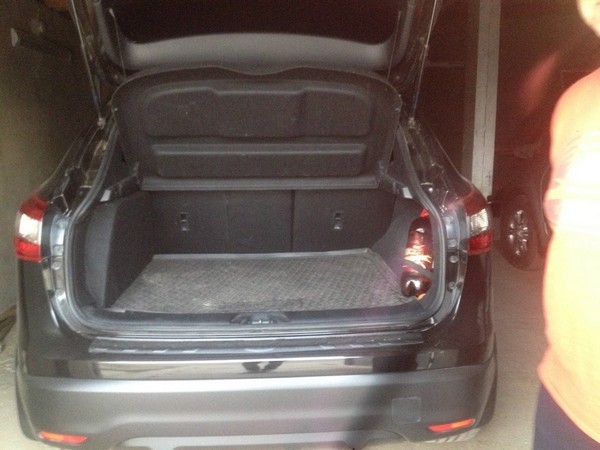

Во всех авто всегда ставил сабвуфер, в седане поставишь и места много остается, но только не в нашем случае — кузов хетчбек и багажник капельный. Было решено делать стелс сабвуфер.
Опыта мало (единственное, что делал, это подиумы на предыдущем авто).

0:836

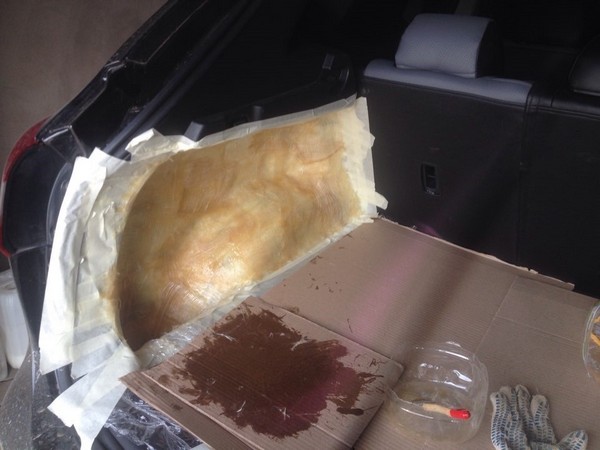

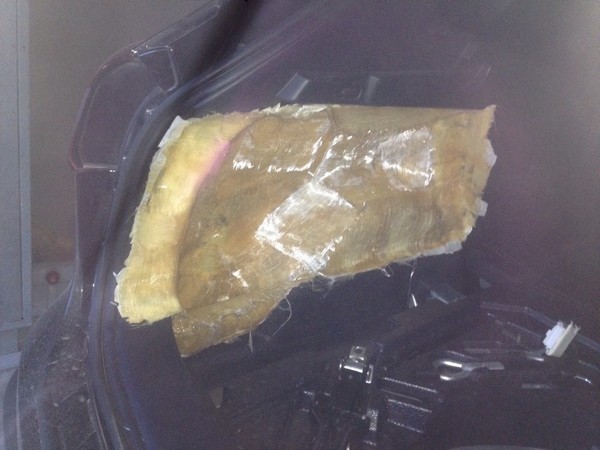

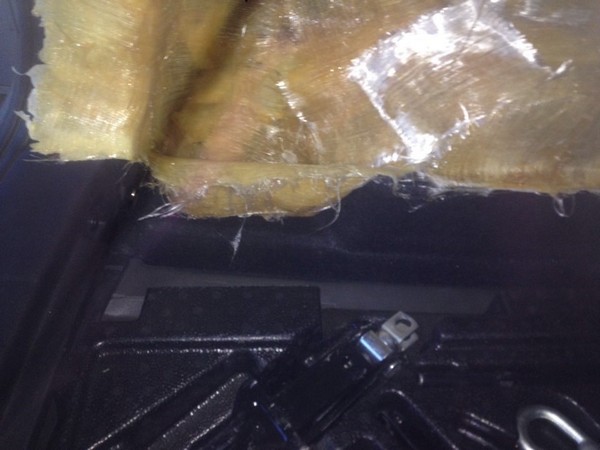

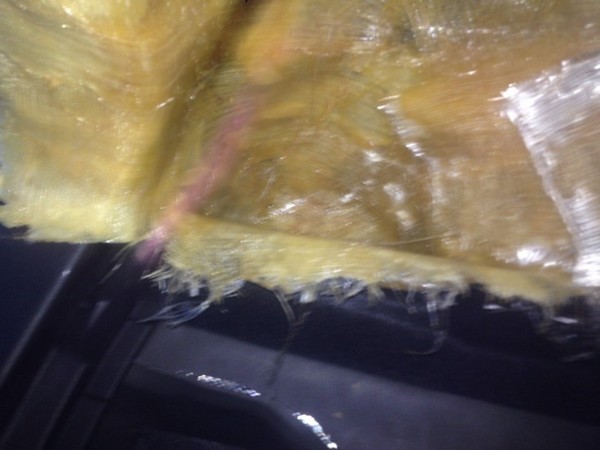

Со времен СССР нашел у отца стеклоткань, закупился эпоксидным клеем, скотчем кисточками. Сегодня во второй половине дня приступил к работе. Полностью поверхность оклеил скотчем и поверх наклеил пищевую пленку. Делал впервые. Проклеив первый слой стеклоткани сразу приступил к сушке строительным феном, чуть просушив нанес второй слой местами. И снова начал просушивать (торопил просушку тк нужна машина на завтра.)
На данном этапе ушло клея 5 упаковок. 2пары резиновых мед перчаток. 1кисть. И около 4часов работы.
Саб будет Art Sound vulcan. Ему необходим минимум 15 литров.

0:1870

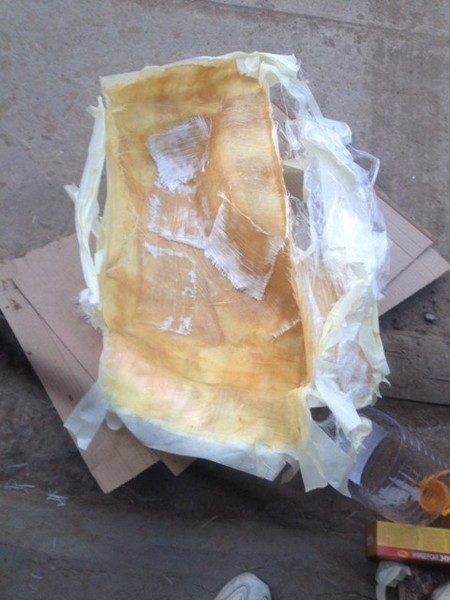

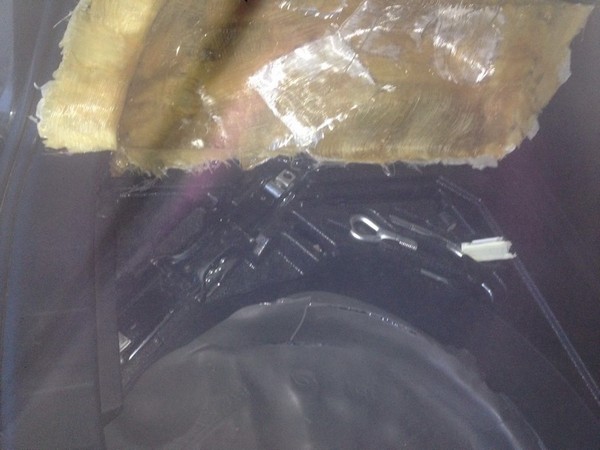

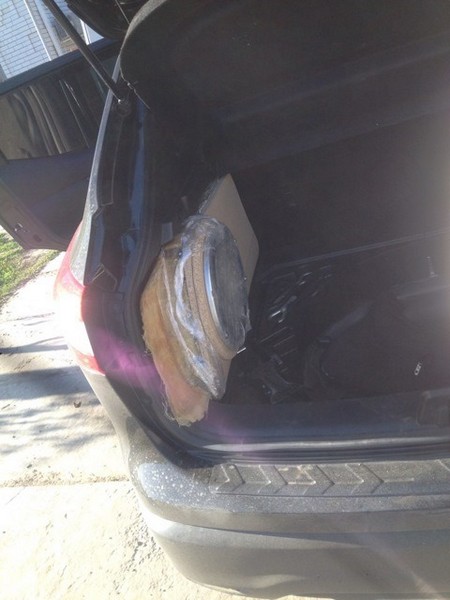

Заготовка скорлупа вышла легко. Теперь будем наращивать слои до 1см минимум. Дальше работы вне авто. Продолжение следует

0:2094



Изготовление, установка и подключение сабвуфера стелс для Nissan Qashqai

1:504


2:1009


3:1514


4:2019




5:504


6:1009


7:1514

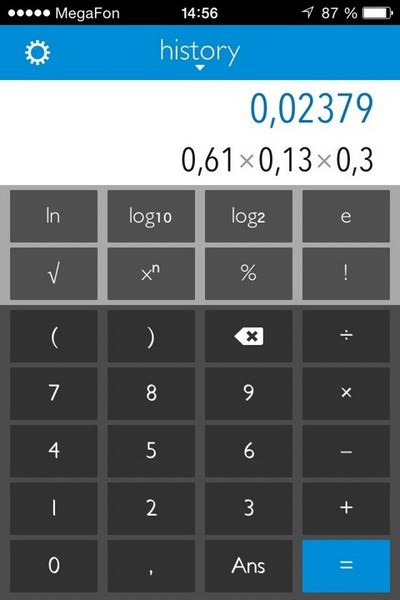

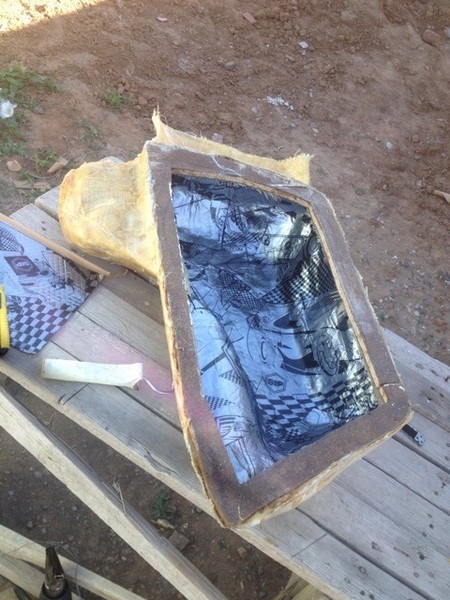

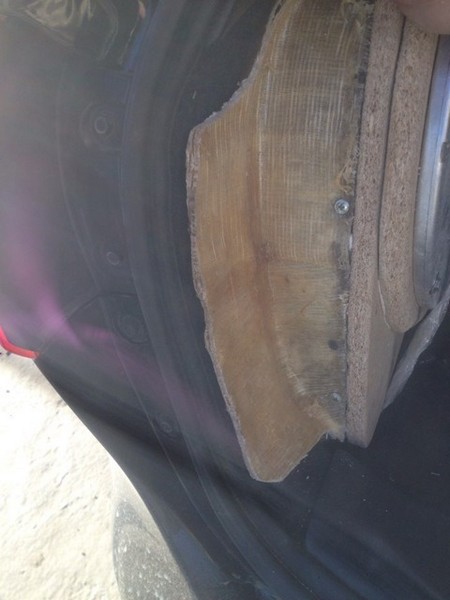

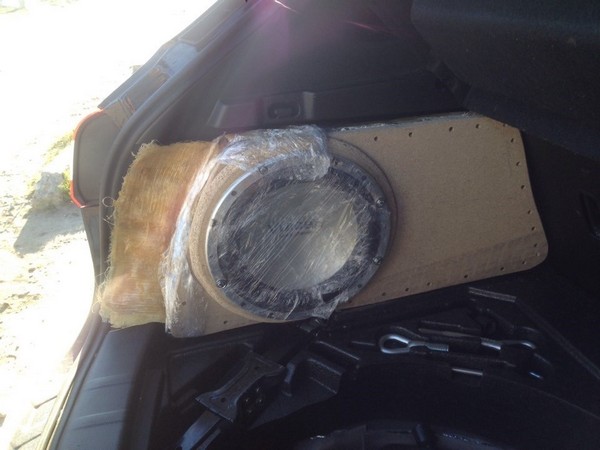

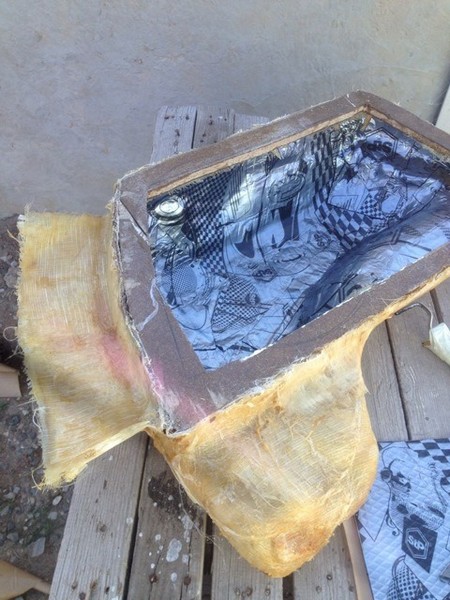

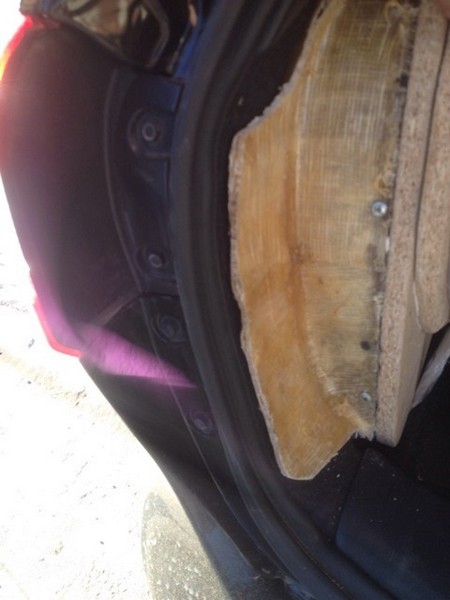

Сегодня целый день использовал с пользой -строил саб. Нанес 7- 8 слоев стеклоткани и обклеил сильвером стп. Посчитали, примерный объем вышел 22 литра. Осталось прошпаклевать, протянуть кабель и обтянуть карпетом (уже купил).

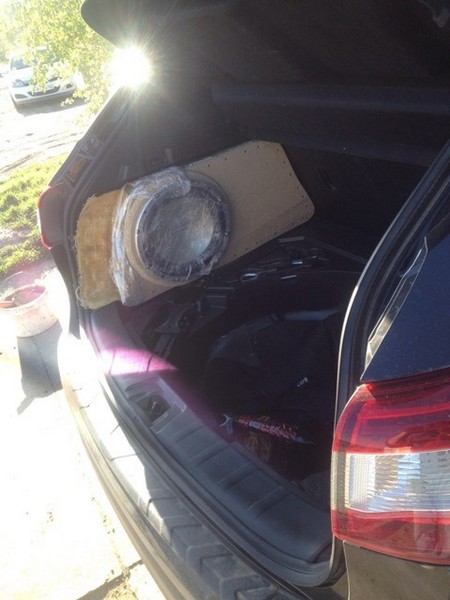

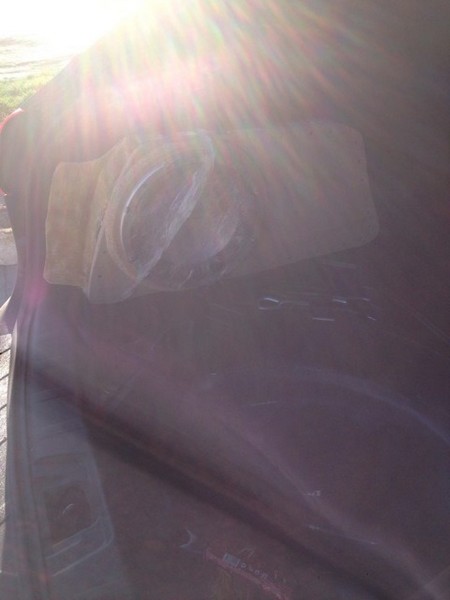

Встал на свое место, как-будто там и был.

7:2000




8:504


9:1009


10:1514


11:2019




12:504


13:1009


14:1514


15:2019




16:504


17:1009


18:1514

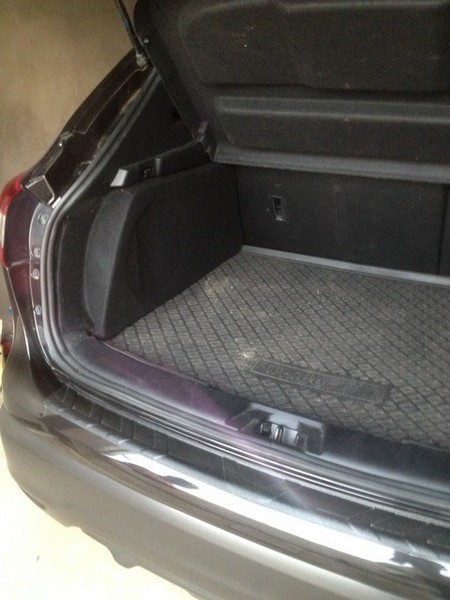

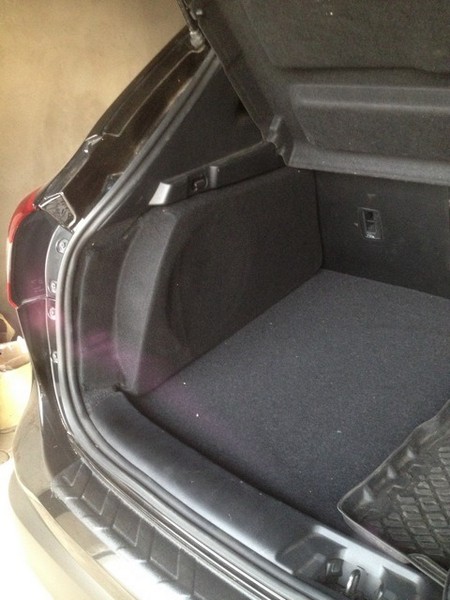

Вот что получилось. Обтянут карпетом. Встал, как родной. Осталось установить разъем с клеммами (для подключения) и сам саб. Встает с ковриком нормально. Теперь будем делать подиум под усилители — противоположная сторона саба.

18:1929


19:2434




20:504


21:1009

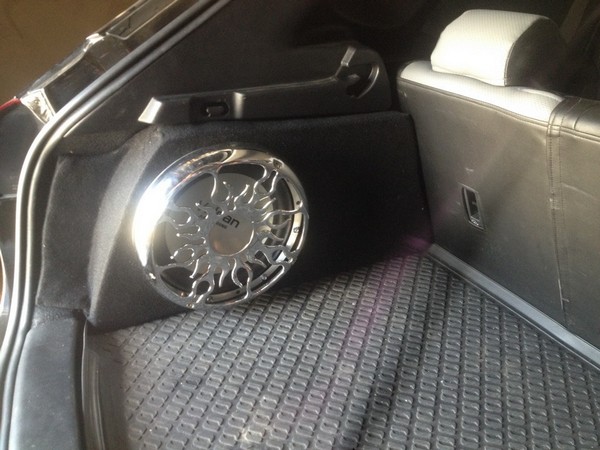

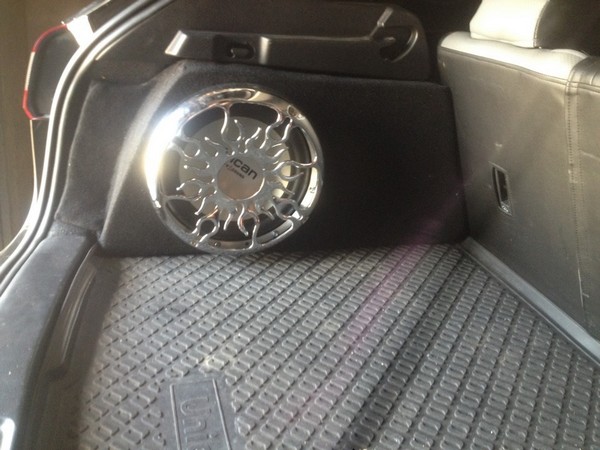

Все - готов саб.
Объем 20литров
Art Sound Vulcan12
Работает в 2 Ом
Защитная решетка от Mystery
Подключали к другому авто. Качает достойно.

21:1242


22:1747

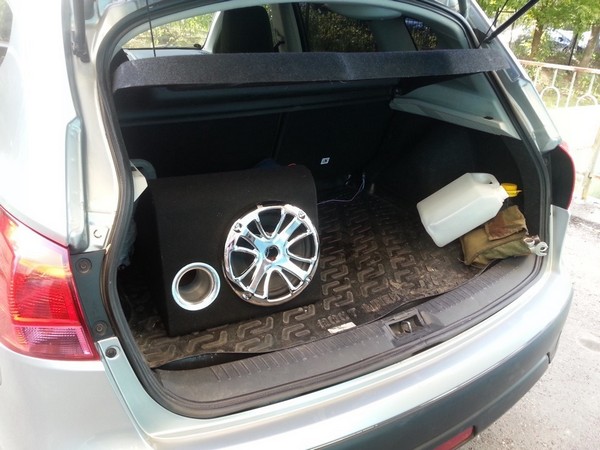

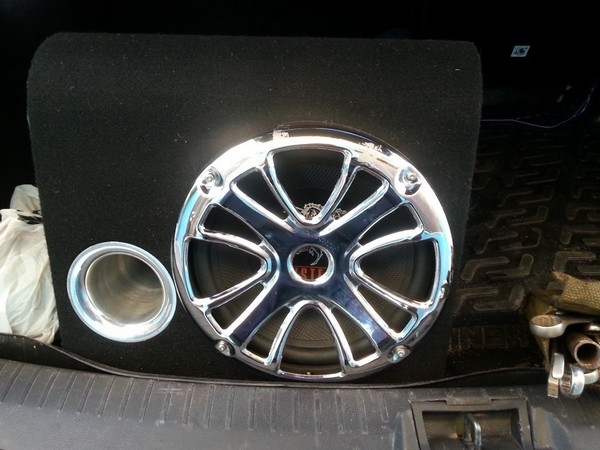

2. Сабвуфер 10" для Nissan Qashqai


23:2303



Дополнил звуковую картину в машине низкими частотами:
— возле лобового стекла с завода 2 твиттера, отвечающих за ВЧ
— в дверях 3 месяца назад поставил 4 громких Alphard Hannibal X6, поющих от 107 Гц до 10 кГц

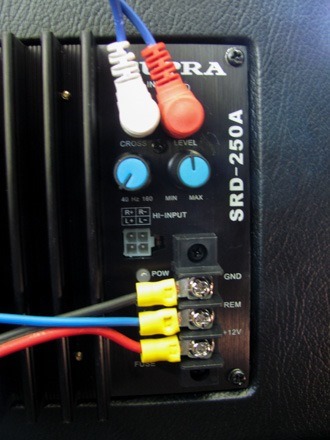

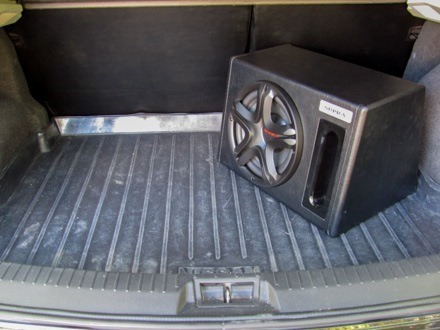

— в багажник поселился сабвуфер 10" на 150 Вт, от 40 Гц до 160 Гц

23:466

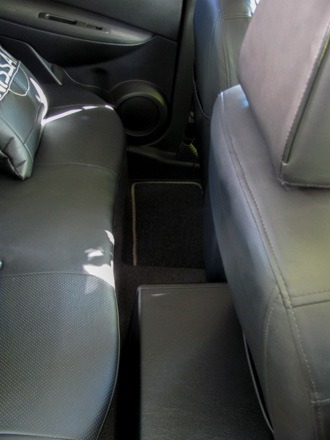

Плюсы конкретно этой модели сабвуфера:

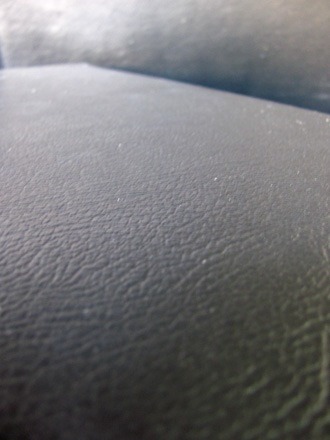

+ кожаный корпус хорошо вписался в интерьер

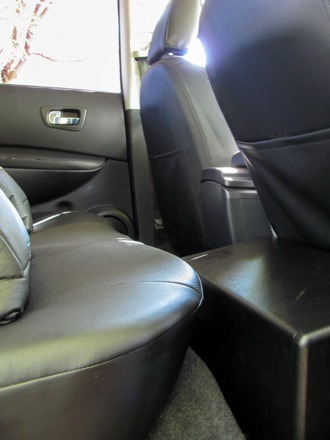

+ размеры и форма позволяют переставить его из багажника с салон (в ноги пассажира), не отсоединяя проводов, через сложенные 40% сиденья.
При этом:
а) сиденье переднего пассажира отодвигается далеко назад (даже дальше водительского, по фото это видно)
б) заднее сиденье можно сложить, т.к. сабвуфер ниже сидушки
в) сабвуфер продолжает петь!

23:1239

Звук в машине стал интереснее, насыщеннее, каждая группа динамиков отвечает за "свои" частоты, не засоряясь "чужими", благодаря чему звучание детальное во всём диапазоне слышимых человеком частот:
+ лёгкое цыканье твиттеров, отражённых от лобового стекла
+ громкие, детальные и чёткие средние частоты
+ мягкий приятный бас, без бумканья и долбёжки

23:1877


24:2382




25:504


26:1009


27:1514

3. Подключение сабвуфера в Nissan Qashqai

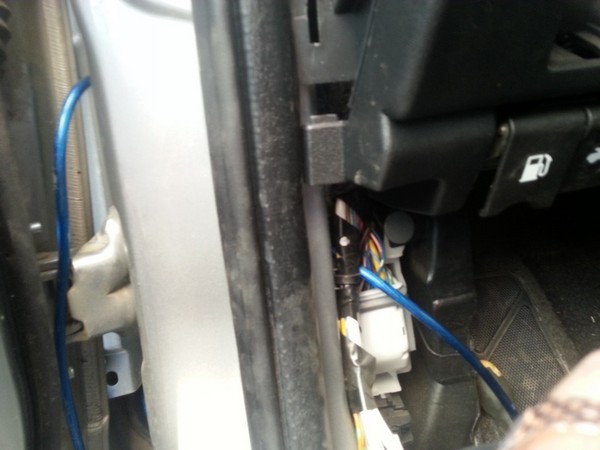

Сначала поставил саб в багажник, потом провода акустические провел по одной стороне до магнитолы, а силовой провод по другой стороне, до АКБ. Где-то читал, что так надо делать, чтобы не было помех. Не сразу нашел отверстие, через которое можно попасть в моторный отсек с силовым кабелем .
Когда акустические провода я провел до магнитолы, сняв ее, - удивился, что тюльпанов нет. Купил преобразователь, подцепил, и все закрутил на место. Преобразователь кидается на колонки и на непостоянный плюс к магнитоле.

27:2506




28:504

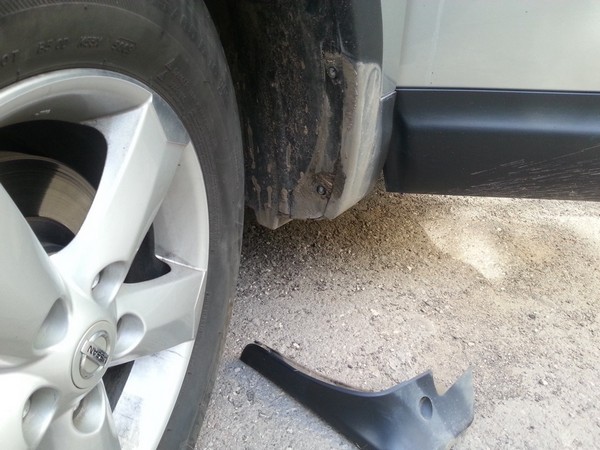

Откручиваем брызговик и подкрылок

28:571


29:1076

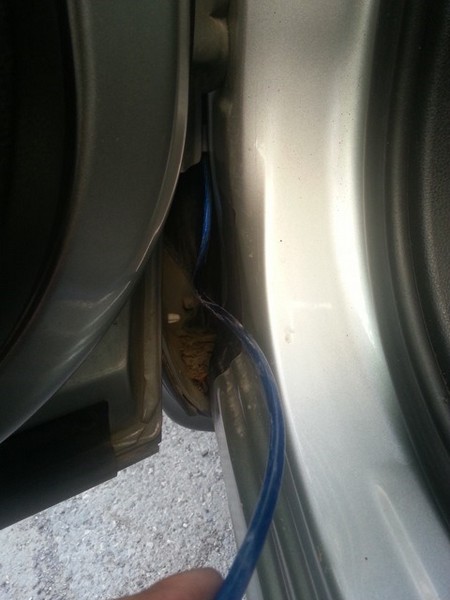

Вытаскиваем провод из крыла и вставляем в отверстие

29:1175


30:1680

Вставив в отверстие очень проблемно пролезть рукой что бы достать провод и вести дальше по салону

30:1863


31:2368

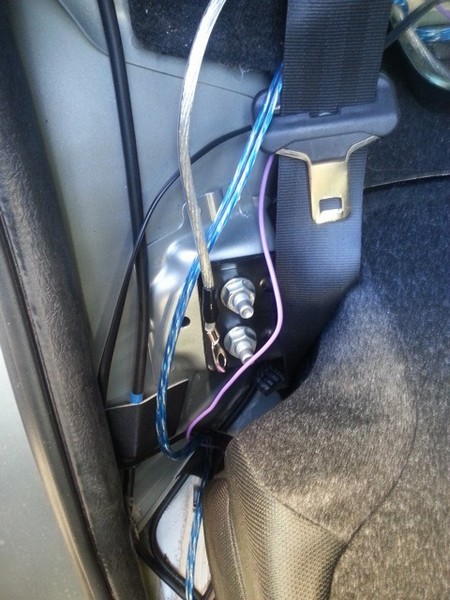

Цепляем минус

31:28


32:533

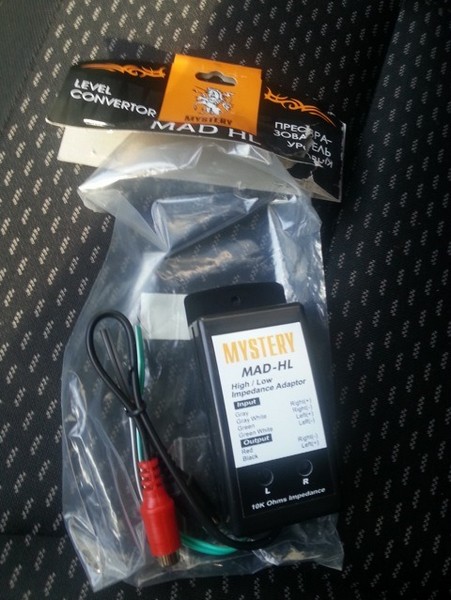

Преобразователь RCA

32:571


33:1076

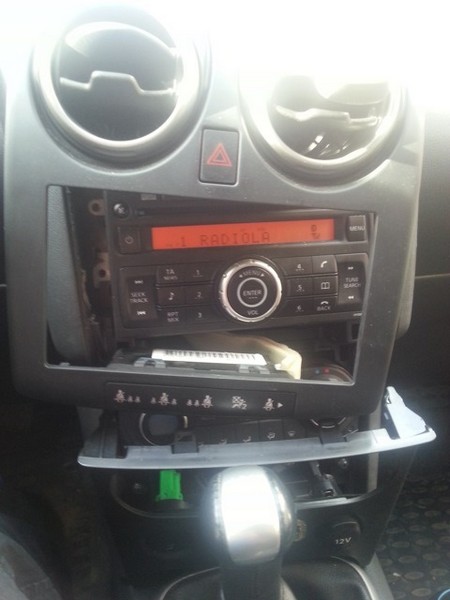

Разобранная магнитола. Снять центральную консоль не занимает много времени, нужна тоненькая отвертка и все

33:1277

Ни чего сложного в установке нет, а результатом доволен на 100 %

33:1393


34:1898


35:2403
