Информация по электрооборудованию, разъемам для автомагнитол, диагностированию системы SRS для Toyota Mark II

Содержание статьи:

0:37
  1. Информация по электрооборудованию Toyota Mark II
  2. Диагностирование системы SRS для Toyota Mark II
  3. Разъёмы автомагнитол Toyota

1. Информация по электрооборудованию Toyota Mark II

1. Какие лампы стоят в фарах?
— 90-ый кузов:
ближний/дальний — Н4;
противотуманка (ПТФ) — НВ4 (есть информация, что 9006J).
противотуманка (ПТФ) КРЕСТА — H3C
— 100-ый кузов:
ближний/дальний — Н4;
противотуманка (ПТФ) — НВ4.
— 100-ый кузов (трехсекционный):
дальний свет — HB4;
ближний ксенон — D2R;
ПТФ — H3C.
— 100-ый кузов Chaser
ближний — HB4 (если ксенон, то D2R);
дальний — HB3;
ПТФ — HB4.
ПТФ (до 98 года) — H3

0:1051

— 110/115-ый кузов:
ПТФ/дальний (одна и та же лампа) — Н4

0:1149

— Блит
ПТФ — Нb4

0:1182

2. Какие номиналы лампочек используются в фарах?
Головной свет — 60/55 Вт;
ПТФ — 55 Вт;
Передний габарит — 5 Вт;
Повторитель указателя поворота — 5 Вт;
Указатель поворота — 21 Вт;
Лампа освещения при повороте — 35 Вт;
Стоп-сигнал и задний габарит — 21/5Вт;
Задний указатель поворота — 21 Вт;
Фонарь заднего хода — 21 Вт.

0:1754

3. Есть ли у меня система подогрева зеркал?
Система очень легко распознается по кнопке включения. На 90-ых кузовах, кнопка включения находится около кнопки складывания зеркал, на 100-ых кузовах над правым бардачком.

0:2145



4. Что за разъём я нашёл, куда его можно воткнуть?
Проводка в наших машинах проложена по максимуму, если есть лишний разъём, это не значит, что есть куда его воткнуть. Скорее всего, у Вас просто нет системы, для которой этот разъём предназначен.

0:443

5. «Как сделать самодиагностику?» «У меня моргает лампочка O/D(ABS, Chek и т.д.) что это значит?
— Для диагностирования Круиз-контроля, необходимо: включить зажигание, соединить выводы Tc-P1 диагностического разъема, и считать ошибки по лампочке «CRUISE».
— Для диагностирования Климат-контроля (на системах с ЖК экраном), необходимо: включить зажигание, включить кондиционер, выключить зажигание, одновременно удерживая кнопки «AUTO» и «RECIRC/FRESH» включить зажигание, на Ж/К экране будут высвечиваться коды ошибок.
— Для диагностирования TRC, необходимо: соединить выводы Tc-E1 диагностического разъема, включить зажигание и считать ошибки по лампочке «TRC».
— Для диагностирования ABS, необходимо: соединить выводы Tc-E1 диагностического разъема, включить зажигание и считать ошибки по лампочке «ABS». На некоторых моделях, перед диагностикой, необходимо дополнительно извлечь перемычку с выводов WA-WB.autodata.ru/st/14_code/abs.htm
— Для диагностирования электронной части АКПП, необходимо: соединить выводы TЕ1-E1 диагностического разъема, включить зажигание и считать ошибки по лампочке «O/D OFF».autodata.ru/st/14_code/at.htm
— Для диагностирования электронной части системы впрыска, необходимо: соединить выводы TЕ1-E1 диагностического разъема, включить зажигание и считать ошибки по лампочке «CHECK ENGINE».
autodata.ru/st/14_code/gas.htm
autodata.ru/st/14_code/dies.htm

0:2813



6. Как обнулить комп?
— существует несколько способов:
а) самый простой, скинуть клемму аккумулятора на время от 1 до 10 минут (время зависит от температуры окружающей среды), но таким образом обесточится, и, соответственно, сбросится всё остальное электрооборудование автомобиля;
б) выдернуть предохранитель EFI на такое же время (предохранитель находится в подкапотном блоке).

0:690

7. Как сбросить ошибки?
Для сброса ошибок ABS или TRC, надо в диагностическом разъеме замкнуть контакты Тс-Е1, включить зажигание и в течении трех секунд нажать на педаль тормоза восемь или более раз.
Для сброса ошибок систем (Круиз-контроля, ABS, TRC) необходимо извлечь на 10 (или более) сек предохранитель ECU-B.
Для сброса ошибок АКПП и системы впрыска, необходимо извлечь на 10 (или более) сек предохранитель EFI.

0:1426

8. Постоянно горит индикатор перегоревших лампочек, но я смотрел все лампы целые?
Значит так смотрели. Итак, в первую очередь необходимо выяснить стопы это или габариты, для этого надо выключить габариты и нажать на педаль тормоза, если лампочка зажглась, значит проблема в стопах, если нет, тогда проблема в габаритах. После определения что искать, собственно начинаем сам поиск, внешним осмотром фонарей, не забываем, что в фарах на одной лампочке две нити (для габаритов и для стоп-сигналов) для стоп-сигналов ярче раза в 4. Кроме этого, в салонном стопе имеется несколько ламп и проверять надо каждую. Не забывайте, что подсветка номерного знака, тоже относится к габаритам (не на всех кузовах).
Если после всех проверок индикатор продолжает гореть, значит или плохо проверяли, или установлена лампочка с номиналом, отличающимся от стандартного (стандартные для фар лампочки мощностью — 21/5 Вт, для салонного/спойлерного стопа — 18 Вт).

0:3135



9. Помогите разобраться с работой круиз-контроля!
Пока без ответа…

0:125

10. Помогите, перестали работать фонари заднего хода, лампочки целые, кроме этого пропал зуммер включения задней передачи и на табло не подсвечивается буква включенной передачи!
Проблема в блоке называемым ИНГИБИТОР, находится не коробке передач, справа по ходу движения, найти его можно по тяге, которая соединяет рычаг переключения АКПП и саму АКПП, в том месте где она прикрепляется к коробке есть небольшая коробочка с проводами – это и есть ОН. Неисправности заключается или в плохом контакте в разъеме, или в отгорании/ржавении самого контакта, или, как самый крайний случай внутри блока.

0:1214

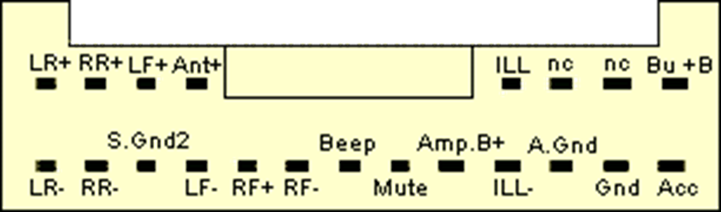

11. Помогите найти распиновку магнтолы/мультивижена/чейнджера на тойоту!
www.byminsk.com/toyota.htm
www.autoelectric.ru/audio…connectors/connectors.htm

0:1433

12. Хочу установить ксенон, но не знаю можно ли?
Можно, но все зависит от того, какая машина и для чего ксенон. Простая установка ксенона вместо лампочки ближнего/дальнего, во-первых, лишит Вас дальнего света (если конечно это не БИ-ксенон) и во-вторых не исправит японского пучка, т.е. Вы будете слепить встречных водителе ксеноном, который, к тому же наверняка будет без автокорректора.
Одним из путей выходя является установка Линз Хелла (стоимость одной 90-мм линзы около 1200 рублей), после установки который Вы получите не только ксенон, но свет удовлетворяющий нашим ГОСТам, НО для полного соответствия необходимо будет установить и автокорректор. Владельцам 90-ых кузовов придется столкнуть ещё с одной проблемой — рифленое стекло фары, которое будет искажать пучок линзы.
Ещё одним вариантом является установка ксенона в противотуманные фары (ПТФ).
PS. Для более полного освещения проблемы, достаточно в поиске набрать: «Ксенон»

0:3135



13. «Почему не горят у меня на фаре лампочки то ли они как ПТФ, то ли как габариты идут, в общем, они не горят. Проверил тестером - нет питания. Предохранители, вроде как, целые. Габаритные огни горят (малюсенькая лампочка) кто знает, в чём причина или есть схема эл.проводки»?

0:494

Видимо вопрос о лампах подсветки поворота, они загораются, только при включенном ближнем свете и соответствующем поворотнике.

0:730

14. «У меня проблема следующего характера: а/м Креста 94г.в., перестала работать аварийка — сначала работала, потом стала заедать, т.е. мигает, мигает потом бац тормозит на месте, поворотники загораются и горят просто, а потом и вовсе не стали гореть, будто на кнопку аварийки нажимаю а ей хоть бы хрен. Но это ладно! Теперь начинает тоже самое с поворотниками происходить — то мигают, а то зависнут в горящем состоянии и все!»
Проблема в реле поворотников, установлено в блоке, находящемся в салоне справа от ног
водителя

0:1676

15. При езде загораются лампочки перегрева катализатора, неисправности и аккумулятор, что делать?
При условии, отсутвия проблем в контактах (клеммы аккумулятора, разъемы на генераторе и т.д.) и исправном аккумуляторе — виноват генератор, или износ щеток или подгорели клеммы, снимать, смотреть, менять/чистить.

0:2245

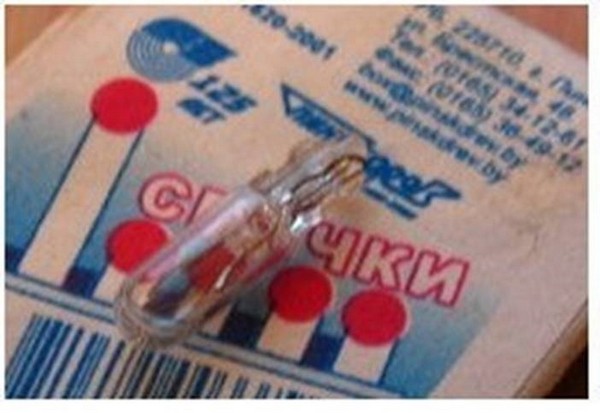

16. Какие лампочки стоят в подсветке кнопок, панелей приборов?
Такие:

0:127


1:632

Лампочки

1:652

17. Слышал, что если повернуть ключ в водительской двери и подержать чуть подольше, то опускается/поднимается стекло двери водителя, попробовал, у меня такого нет. Что делать?
Эта функция есть на 100 и 110 кузовах, на 90-ых такого нет.

1:1070

18. Как снять бороду?
для 90-го кузова:
Сначала, отверткой поддевается облицовка рычага АКПП и тянется вверх (она на защелках), отсоединяются разъемы. Затем, выдергивается пепельница (она тоже на защелках) и откручиваются шурупы, находящиеся за пепельницей. Теперь аккуратно тянем бороду на себя.
Для 100-го: принцип похож, но пепельница крепится двумя шурупами и снимать её не обязательно.

1:1778

19. «На панели рядом сдачиком света находится какая-то полукруглая, выпуклая штучка. Что это такое ?»
Это датчик солнечного света, используется в работе климат-контроля.

1:2089



20. Что такое VSC и TRC, чем они отличаются?
— TRC (Traction control) — противобуксовочная система, при пробуксовке (определяется по сигналам от датчиков частоты вращения колес) подтормаживает ведущие колеса и если этого не достаточно душит двигатель (для этого, на блоке дроссельной заслонки, перед основной заслонкой стоит заслонка TRC приводимая в движение электромотором).
— VSC (Vehicle Stability Control) — система курсовой устойчивости
Автоматически срабатывает после того, как улавливает занос из-за резкого поворота руля или недостаточного контакта со скользкой дорогой. Подтормаживая то или иное колесо и прикрывая дополнительную (или основную) дроссельную заслонку, она выводит автомобиль из заноса и помогает водителю стабилизировать траекторию движения.
Расшифровку остальных систем, можно посмотреть по ссылке:
toyota-club.net/files/03-09-07/03-09-06_obozn.htm

1:1524

21. Что делать, вставил ключ в замок, завёл, на «стоп» давлю, чтобы скорость включить, а кнопка на селекторе не продавливается и ещё обратил внимание, что стопари не горят. Что может быть?
Скорее всего, проблема в выключателе тормоза (лягушка). Снять, проверить, заменить при необходимости.

1:2049



22. Как снять ограничитель скорости?
Продаются специальные устройства, такие как: Apexi RSM, HKS SDL и отечественная разработка — универсальный программируемый двухканальный делимитер SDL II (www.irsural.ru)

1:353

23. Можно ли воткнуть в 1JZ (1G) и т.д. TRC?
НЕТ.

1:429

24. Почему при выключении зажигания не открываются замки на дверях?
Это стандартная задумка японских инженеров, обойти можно включив соответствующую функцию в сигнализации.

1:751

25. Что делать, при нажатии на тормоз (включении фар и другой нагрузки) снижается интенсивность света головных фар?
Скорее всего, износились контакты генератора, необходимо, снять и разобрать генератор почистить контакты, по возможности заменить щетки и реле регулятора.
www.tourerv.ru/forum/viewtopic.php?t=20481

1:1293

26. Какое сопротивление у датчиков АБС, температуры ОЖ и т.д?
— Датчик температуры в салоне, при 25С — 1,6-1,8кОм;
— Датчик температуры окружающего воздуха, при 25С — 1,6-1,8 кОм;
— Датчик температуры за испарителем, при 0С — 4,6-5,1 кОм, при 15С — 2,2-2,6 кОм;
— Датчик температуры ОЖ в радиаторе отопителя, при 0С — 50 кОм; — при 40С — 2,5-2,7 кОм, при 100С — 0,2 кОм.
— Датчик освещенности: при отсутствии освещения — проводимости нет.
— Датчики частоты вращения передних/задних колес (ABS, TRC) — 0,8-1,2 кОм.
— Номинальное сопротивление эл. магнитного клапана системы PPS, при 25С — 7,1-8,0 Ом.
— Номинальное сопротивление эл. магнитных клапанов АКПП — 10-16 Ом.
— Сопротивление датчика температуры воздуха на впуске, при 25С — 2,0-3,0 кОм.

1:2574

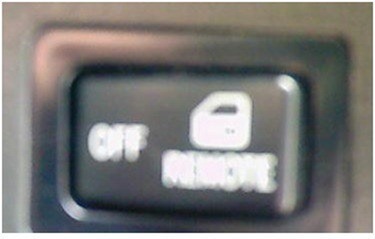

27. Зачем эта кнопка?

1:38


2:543

Кнопка

2:559

Кнопка включает/выключает стоковое управление ЦЗ с ключа.

2:669

28. Что обозначают надписи для предохранителей, как перевести?
На примере 100-го кузова.

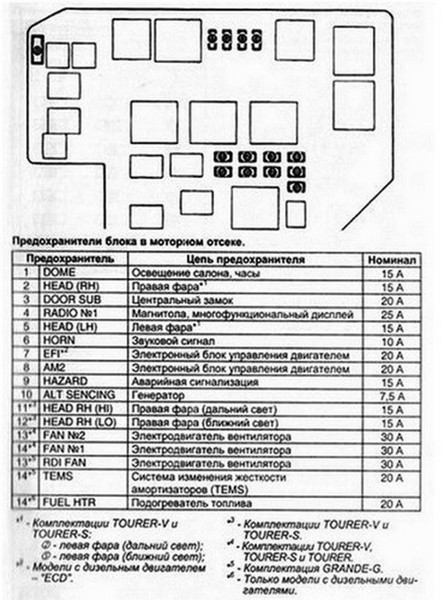

В моторном отсеке:

2:864



2:874


3:1379



3:1389

В моторном отсеке

3:1425



3:1435


4:1940



4:1950

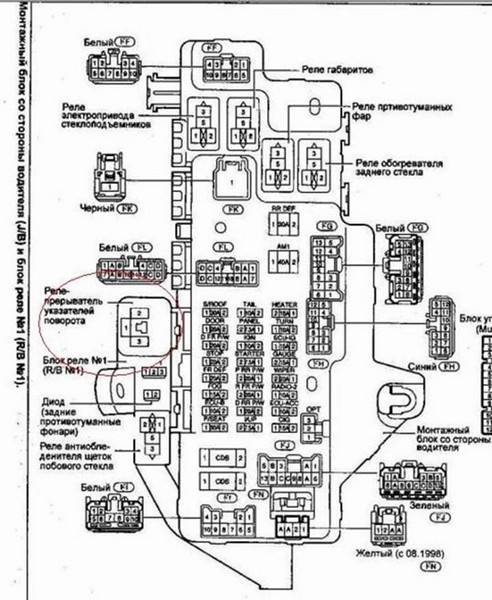

Монтажный блок

4:1981

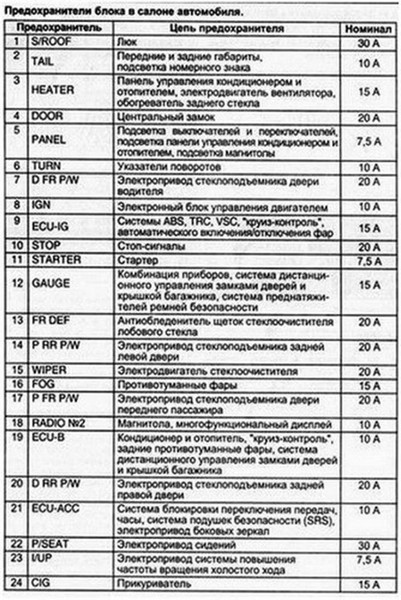

В салоне:

4:2001





4:9


5:514



5:524

В салоне

5:543

29. Можно ли отрегулировать чувствительность датчика света (автосвет)?
Да, для этого нужно покрутить сам датчик по часовой или против часовой стрелки.

5:820

30. Как разобрать зеркало?
www.tourerv.ru/forum/viewtopic.php?t=10531

5:913

31. Переборка втягивающего.
www.tourerv.ru/forum/viewtopic.php?t=12472

5:1009

32. Как снять ограничение по скорости на круиз-контроле?
Насколько нам известно, на дорестайлинговых 100 (и видимо на всех 90) такая возможность есть (необходимо установить обманку на входящий сигнал, за подробностями обращайтесь к Hel S.), на послерестайлинговых — нет.

5:1495

33. Помогите разобраться с линзами Хелла! Хочу поставить ксенон, но не могу разобраться, что купить.
Правильные производители выпускают ксенон, только в формате D2S и D2R, весь ксенон под Н7 (Н4, НВ4 и т.д.) делают в Китае и России, однако есть переходники, поэтому купив линзу Hella под H7, можно воткнуть туда или китайский/российский/корейский ксенон, или через переходник ксенон Hella.
Линзы Hella бывают 50 мм и 90 мм,
— 90 мм:
1BL 008 — это ближний
1BL 008 194 007 под D2S (Ксенон ес-сно)
1BL 008 193 007 под H7 (галоген)
1КО 008 — это дальний (бывает с габаритом)
1КО 008 192 007 это D2S с габаритом
1КО 008 191 017 это H7
1КО 008 191 007 это H7 с габаритом…
ПТФ 1NO 008 582 007 под Н7
— 50 мм:
Раздел заполняется…

5:2676



34. Что делать, горит (моргает при движении) лампочка ручника?
Лампочка ручника загорается в ДВУХ случаях:
— когда затянут ручник, там стоит обычный концевой выключатель, который и зажигает лампочку, иногда выходит из строя, проверяется элементарно;
— когда мало тормозной жидкости, причин несколько, но основная это износ колодок и тормозных дисков, поршню приходится выходить на более большое расстояние и жидкость из бачка опускается ниже минимум — лампочка загорается.

5:871

35. Выбор радардетектора.
www.tourerv.ru/forum/viewtopic.php?t=15902

5:963

36. Габариты на передних крыльях (маячки)
www.tourerv.ru/forum/viewtopic.php?t=1989

5:1082

37. Какой номер у датчика/лампочки/и т.д. и т.п.
Все номера з/ч. Можно найти по ссылке
toyota.japancats.ru/

5:1256

38. Как значения УОЗ должны быть?
УОЗ при установленной перемычке Те1-Е1 в диагностическом разъеме, на ХХ должен быть:
— 4S-FE 8–12 гр. до ВМТ
— 1G-FE 8–12 гр. до ВМТ
— 1JZ-GE, 2JZ-GE 9–11 гр. до ВМТ
— 1JZ-GTE 8–12 гр. до ВМТ

5:1626

39. Как заменить лампочки подсветки пиктограмм в панельке управления климатом на 80-ом кузове?
Панель управления климатом на 80 кузове имеет стационарную основу и подвижную консоль, которая выезжает/заезжает по нажатию кнопки "open". На обеих половинах панели присутствуют ряд пиктограмм:
— на стационарной — направление обдува и скорость вентилятора;
— на консоли — A/C, рециркуляция, AUTO, Off и т.д.
Подсветка осуществляется лампами накаливания, которые имеют свойство со временем перегорать (ничего вечного нет), соответственно встает вопрос как до них добраться и заменить.
Для доступа к подсветке стационарной части необходимо извлечь панель с магнитолой и блоком климата (держится на 4 болтах). Цоколь лампы подсветки находится сверху, доступ к нему осуществляется через отверстие в корпусе блока климата, которое заклеено скотчем. Снимаем скотч, берем подходящую отвертку, поворачиваем цоколь и извлекаем.
Для доступа к подсветке выдвижной консоли разбирать ничего не надо. Открываем консоль (кнопка Open), берем тонкую отвертку, заглядываем под низ консоли где видим две круглые заглушки. Ловким движением выламываем одну или обе — правая отвечает за подсветку кнопки Off и шкалы датчика температуры, левая — остальное. Заглядываем в полученное отверстие и подходящей отверткой извлекаем лампу с цоколем. Все, теперь можно менять и ставить на место.
Лампы отличаются от подсветки прикуривателя или замка зажигания. Выводы довольно длинные, около 15 мм — они накручиваются на цоколь и прижимаются им к контактам на печатной плате. Напряжение питания — 12В.
Подходящую лампочку по напряжению и мощности можно подобрать в магазине радиотоваров.

5:4657



40. Ремонт датчика АБС
toyota-club.net/files/03-08-16/03-08-16_abs.htm
www.tourerv.ru/forum/viewtopic.php?t=19622

5:134

41. Некоторые выдержки про лямбду
toyota-club.net/files/04-02-20/04-02-20_rem_lz.htm
toyota-club.net/files/03-05-18/03-05-18_lambda.htm

5:301

42. Всеми любимая Vf-диагностика (Vf диагностика, диагностика лямбды)
toyota-club.net/files/faq/03-01-26_vf.htm

5:468

43. Помогите с проблемой.На некоторых Toyotaх нет OBD разъема.
Нужен точный алгоритм удаления кодов SRS с прямоугольного диагностического разъема.
Поверните замок зажигания в положение «ACC» или «IGN», сделайте паузу не менее 6 секунд.
Начиная с контакта «Tc», поочередно замыкайте контакты "Tc" и "AB" с корпусом («минусом») с периодом 1.0 ± 0.5 секунды. После этого сохраните соединение контакта "Tc" с минусом.
Примечание: При чередовании присоединений с корпусом (кузовом) контактов, отсоединяйте один при уже замкнутом другом. После нескольких секунд, когда индикатор «Airbag» "заморгает", очистка памяти кодов самодиагностики закончена.

5:1607

44. Несколько слов о практике ремонта кода №24 системы TRC
autodata.ru/item.osg?idt=17&idn=628

5:1752

45. Система перераспределения тормозных усилий (EBD)
autodata.ru/st/07_ebd/ebd.htm

5:1878

46. Ссылки на сайты со схемами, электрооборудования (сигнализации, датчики парковки и т.д. и т.п.)
www.auto-set.ru/
www.autoelectric.ru/index.html

5:2104



47. Схемы ABS и TRC для 1JZ-GTE и 2JZ-GE
photofile.ru/photo/kmv79/3370323/73566778.jpg
photofile.ru/photo/kmv79/3370323/73566787.jpg

5:147

48. Схемы кондиционера с ЖК
photofile.ru/photo/kmv79/3370323/73566756.jpg
photofile.ru/photo/kmv79/3370323/73566768.jpg

5:292

49. Схемы кондиционера с Multivision
photofile.ru/photo/kmv79/3370323/73566748.jpg
photofile.ru/photo/kmv79/3370323/73566754.jpg

5:444

50. Управление стеклоподъемниками при выключенном зажигании
tourerv.ru/forum/viewtopic.php?f=13&t=28384

5:607

51. Ремонт генератора
tourerv.ru/forum/viewtopi…&sk=t&sd=a&hilit=unipoint
tourerv.ru/forum/viewtopi…&t=29994&p=579845#p579845

5:778

52. Небольшой ФАК по аккумуляторным батареям
www.autodostavka.ru/index.php?id=755&subid=57#4.3

5:917

53. Небольшой ФАК по системе ABS
Диагностика системы ABS, так же описание ее работы в японском авто, наиболее частые неисправности и методы их устранения, хоть и кратко.
тут

5:1229

Добавлено спустя 2 дня 14 часов 29 минут 11 секунд:
54. Установка круиз контроля на MARK II JZX110.
www.tourerv.ru/forum/viewtopic.php?f=13&t=24263

5:1444

55. Замена аналоговой панели приборов на цифровую
www.tourerv.ru/?show=articles&view=25

5:1580

56. Интегрированное реле — ремонт. Отчёт.
www.tourerv.ru/forum/viewtopic.php?f=13&t=56099

5:1710

57. Не могу вытащить ключ из замка зажигания (одна из причин)
www.tourerv.ru/forum/viewtopic.php?f=13&t=59146

5:1874

58. Дополнительная информация о ПТФ лампах для 90 кузова (From Alx)
тем, у кого стоят лампы 9006J подойдут лампы KOITO код "0476" (цена 200руб)

5:2106



59. каталожные номера фишек проводки, о том как разбирать фишки и т.д.
tourerv.ru/forum/download….php?view=detail&df_id=15

5:185

2. Диагностирование системы SRS для Toyota Mark II

Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора "SRS" при замкнутых выводах "TC"-"E1" разъема DLC1 под капотом или "TC"-"CG" разъема DLC3 под приборной панелью и включенном зажигании.

5:641

Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:
- подсоединить два провода к выводам "TC" и "AB"
- включить зажигание и подождать не менее 6 секунд
- поочередно, раз в секунду, замыкать на массу выводы "TC" и "AB" (пауза между замыканием - менее 0,2 секунды)
- после третьего замыкания вывода "TC" индикатор должен замигать с высокой частотой - значит коды стерты.
11 - Воспламенитель ПБ водителя (замыкание на массу)
12 - Воспламенитель ПБ водителя (замыкание на питание)
13 - Воспламенитель ПБ водителя (замыкание в цепи)
14 - Воспламенитель ПБ водителя (разрыв в цепи)
15 - Передний правый датчик SRS (замыкание или разрыв в цепи)
15 - Передний правый датчик SRS (замыкание на массу или питание)
16 - Передний левый датчик SRS (замыкание или разрыв в цепи)
16 - Передний левый датчик SRS (замыкание на массу или питание)
31 - Неисправность блока управления SRS
51 - Воспламенитель ПБ пассажира (замыкание на массу)
52 - Воспламенитель ПБ пассажира (замыкание на питание)
53 - Воспламенитель ПБ пассажира (замыкание в цепи)
54 - Воспламенитель ПБ пассажира (разрыв в цепи)
61 - Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 - Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 - Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 - Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 - Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 - Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 - Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 - Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

5:3874



3. Разъёмы автомагнитол Toyota

TOYOTA - 58404

5:72

 Диагностирование системы SRS для Toyota Mark II

6:577

TOYOTA 13702
CE-2650TL1C by Fujitsu Ten

7:1124

TOYOTA 52702
TOYOTA 55809
TOYOTA 13704

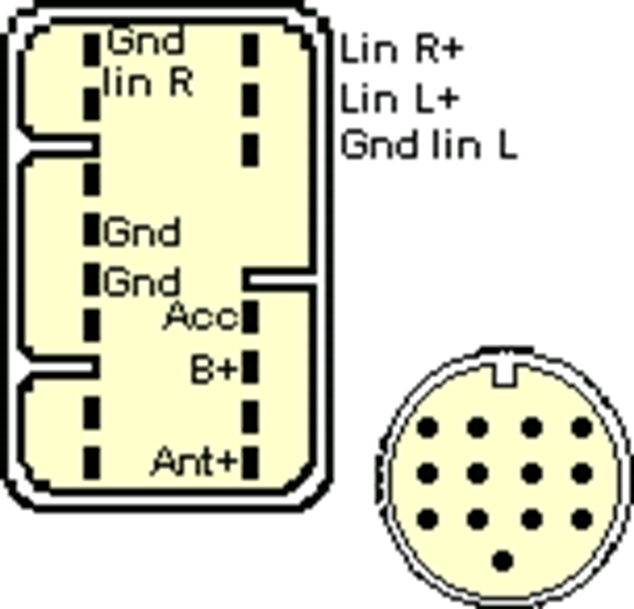

Основные контакты подключения.

7:1227


8:1732

TOYOTA 18302 by Fujitsu Ten (Philippines).
TOYOTA 16810 by Fujitsu Ten (USA)
TOYOTA 18403 by Fujitsu Ten (Japan)
TOYOTA P3916 (FX-MG9427)
TOYOTA TF4300 (38408) by Fujitsu Ten (Spain)

8:1922


9:2427



TOYOTA TM6000 CR, TOYOTA 6200
TOYOTA15402, TOYOTA 55401
TOYOTA 57101, TOYOTA 57404
TOYOTA 2619, TOYOTA 89106

9:114


10:619

TOYOTA 86120-60350
Lexus Premium Sound System

10:669


11:1174

http://www.byminsk.com/toyota.htm

11:1211

https://www.drive2.ru/l/2517http://autodata.ru/article/all/kody_neispravnostey_srs_toyota/161/,

11:1310
1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]
50199

Метки: самостоятельная диагностика, SRS

Оставьте свой комментарий

Оставить комментарий от имени гостя

0
Your comments are subjected to administrator's moderation.
правилами и условиями.
  • Комментарии не найдены
