Капитальный ремонт двигателя Mazda 626

Проблема Mazda 626: в последнее время начала дымить на холодную и стала расходовать очень много масла.

0:182

Капитальный ремонт двигателя Mazda 626

1:687

Понял, что пришел конец маслосъемным колпачкам и решился на ремонт двигателя.

1:833

Для удобства ремонта Mazda 626 были приобретены: гидравлический домкрат, спец. опоры под автомобиль, каблуки под колеса, растворители, уайт-спирит, краски, грунты, динамометрический ключ, лебедка, очиститель карбюратора, очиститель форсунок и всякая мелочь.

1:1302

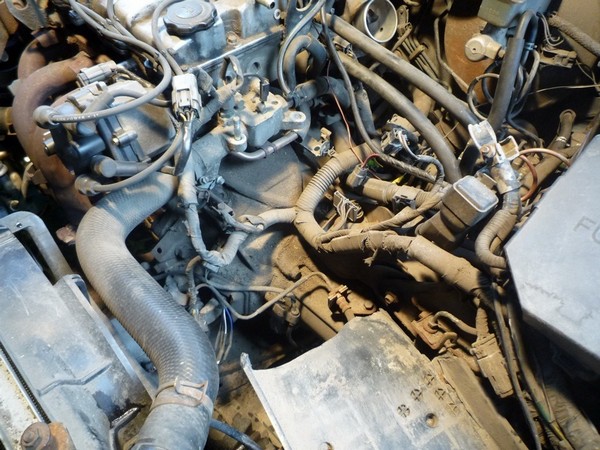

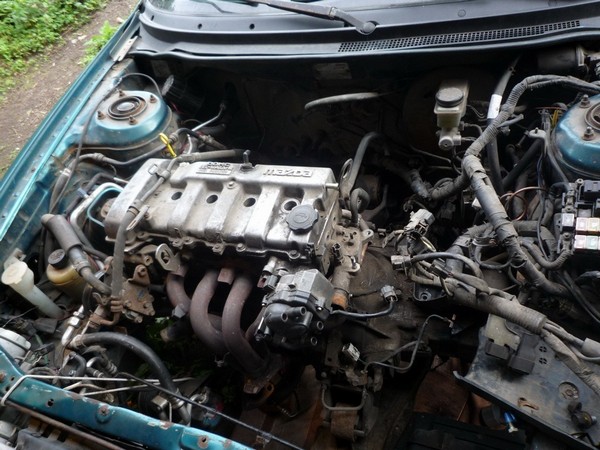

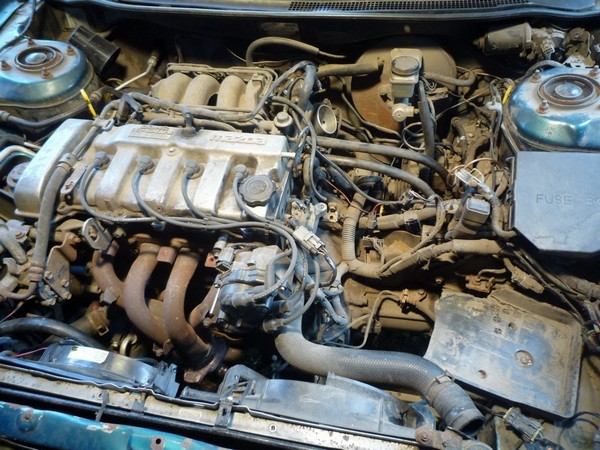

 Этап 1. Выставляем автомобиль на опоры. Открываем капот и начинаем потихоньку разбирать.

1:1478

Этап 2. Снимаем резонатор воздушного фильтра, корпус воздушного фильтра, и все что с ним связано. Все болтики и гайки целесообразно укладывать в отдельные пакетики и подписывать, чтобы потом было проще все ставить на свои места.

1:1899

Капитальный ремонт двигателя Mazda 626

2:2404



Капитальный ремонт двигателя Mazda 626

3:504

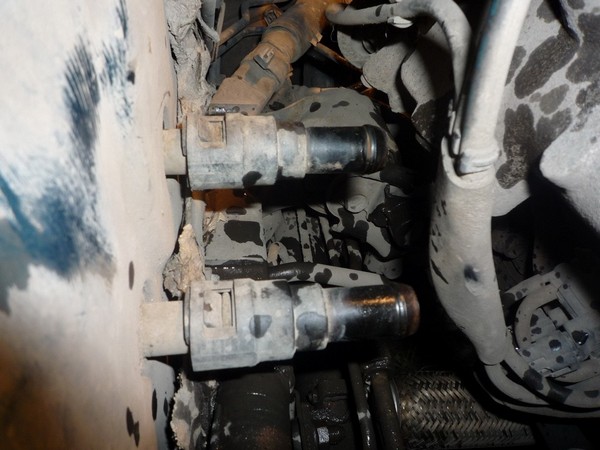

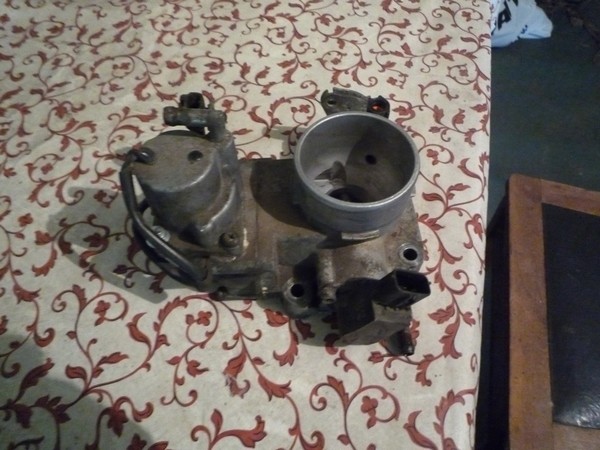

Этап 3. Сливаем охлаждающую жидкость. Снимаем радиатор охлаждения вместе с вентилятором, отсоединяем трубки от блока и от головки, идущие к печке. Все кладем в пакеты и подписываем. Снимаем дроссельную заслонку. Отсоединяем топливные шланги, снимаем фильтр.

3:980

clip_image003

4:1485

Капитальный ремонт двигателя Mazda 626

5:1990

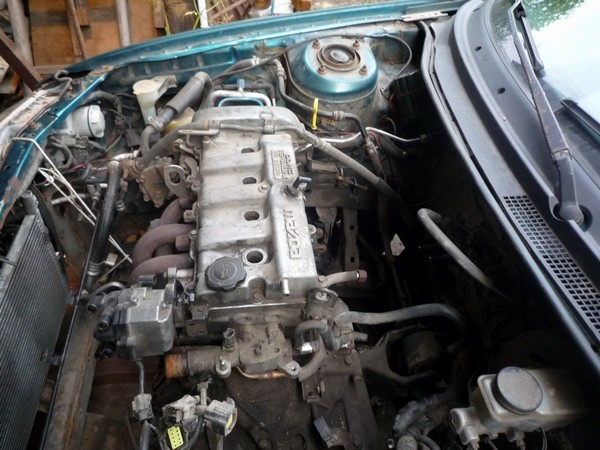

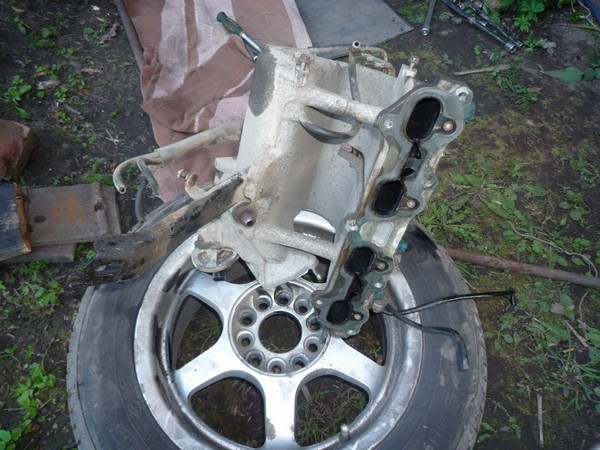

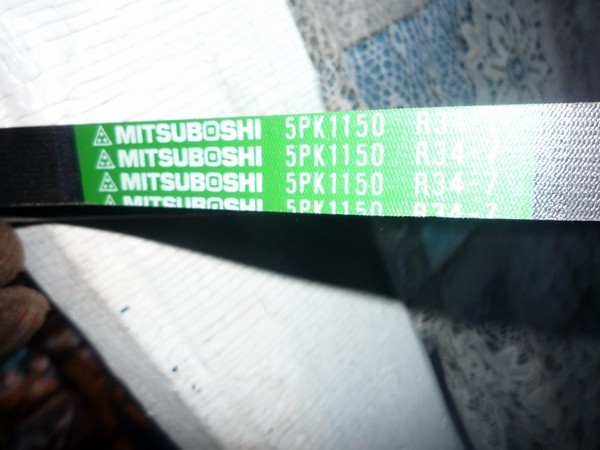

Этап 4. Снимаем ГУР, впускной коллектор вместе с рампой и системой рециркуляции отработанных газов EGR. Снимаем генератор, компрессор кондиционера (подвязываем его веревкой к корпусу автомобиля), снимаем все поликлиновые ремни, указав замазкой направление их движения. Откручиваем шкив коленвала (я сделал это заранее, потом будет не открутить).

5:2625



Капитальный ремонт двигателя Mazda 626

6:504

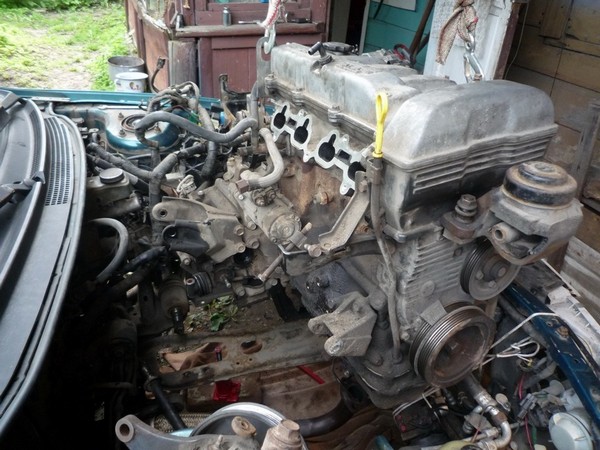

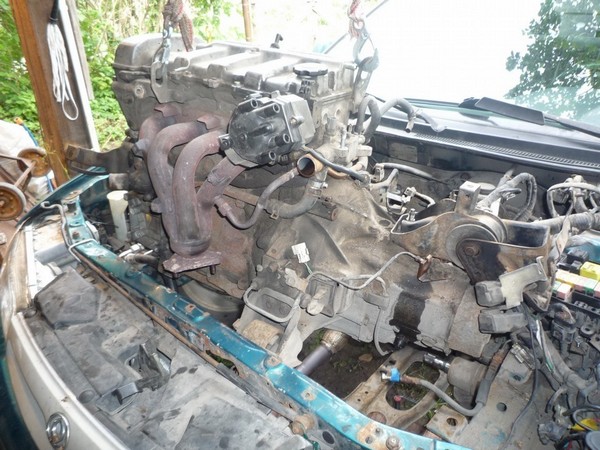

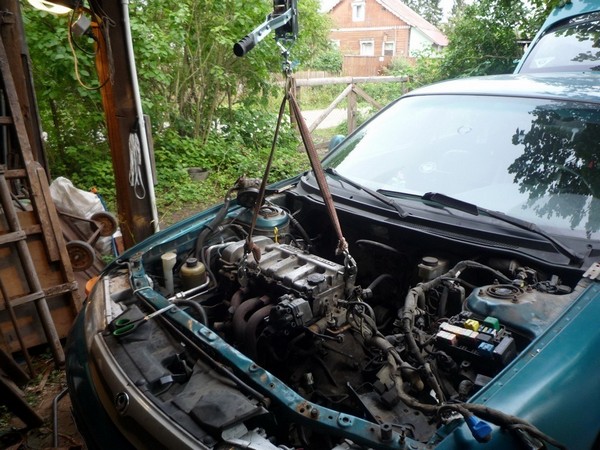

Этап 5. Поддамкрачиваем двигатель снизу. Сливаем масло из него. Вытаскиваем из коробки приводные валы см. мануал (заранее слив масло из КПП). Откручиваем все опоры двигателя и КПП. Цепляем к рымам головки блока трос с лебедкой. Все, двигатель Mazda 626 готов к подъему.

6:987

Капитальный ремонт двигателя Mazda 626

7:1492

Капитальный ремонт двигателя Mazda 626

8:1997

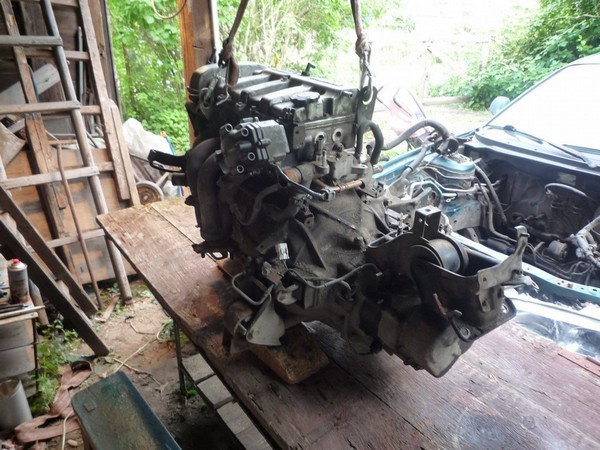

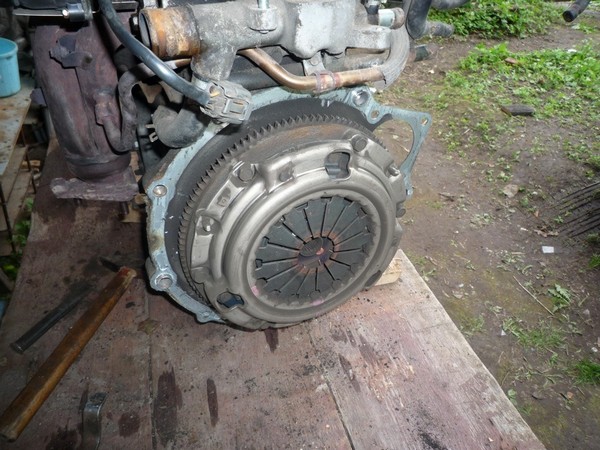

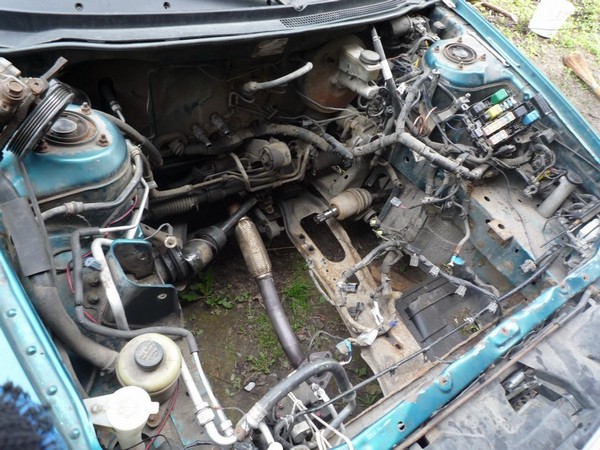

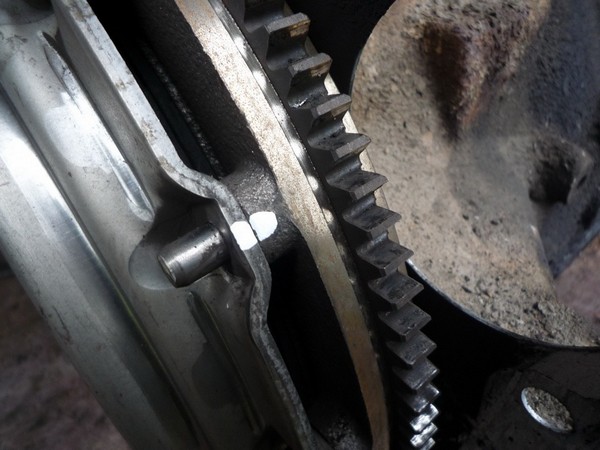

Этап 6. Поднимаем аккуратно двигатель с КПП из машины и ставим его на стол. Затем снимаем коробку и сцепление, сделав метку на маховике, чтобы потом поставить все на прежние места.

8:328

Капитальный ремонт двигателя Mazda 626

9:833

Капитальный ремонт двигателя Mazda 626

10:1338

clip_image010

11:1843

 Капитальный ремонт двигателя Mazda 626

12:2348



clip_image012

13:504

clip_image013

14:1009

Капитальный ремонт двигателя Mazda 626

15:1514

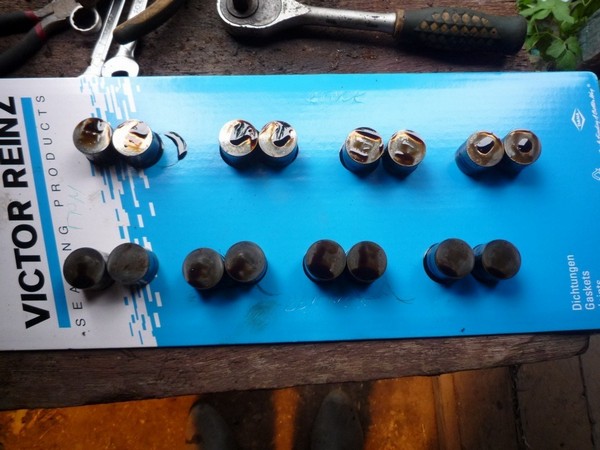

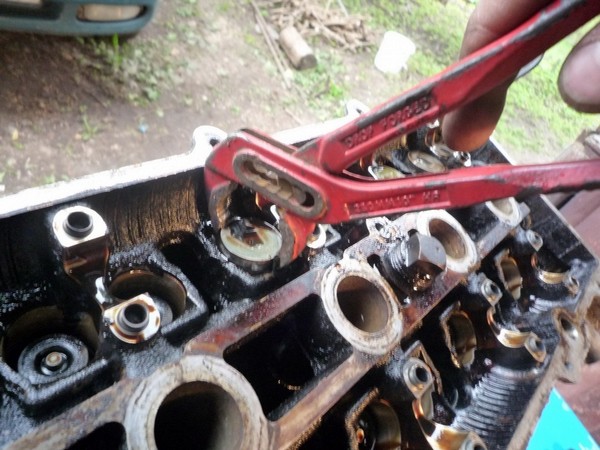

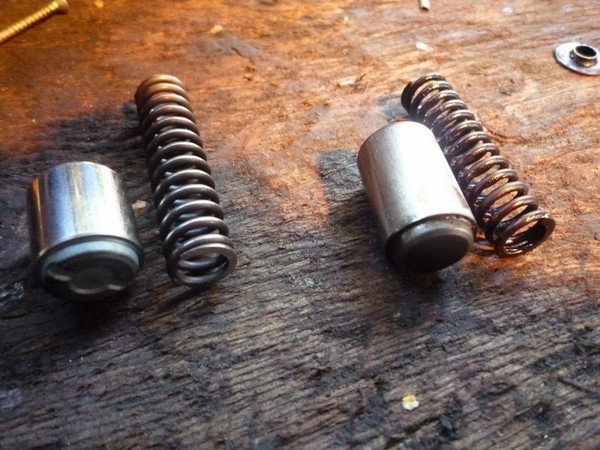

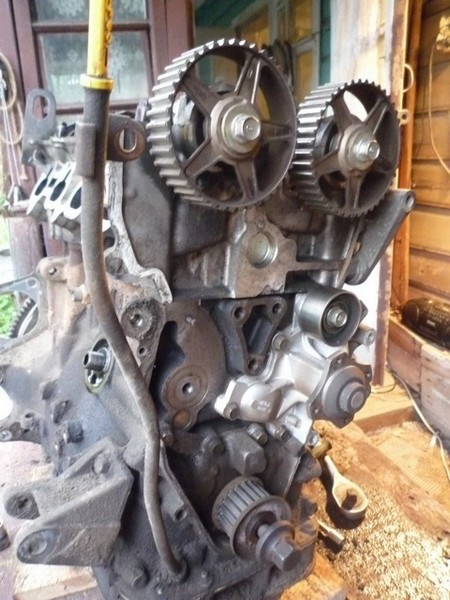

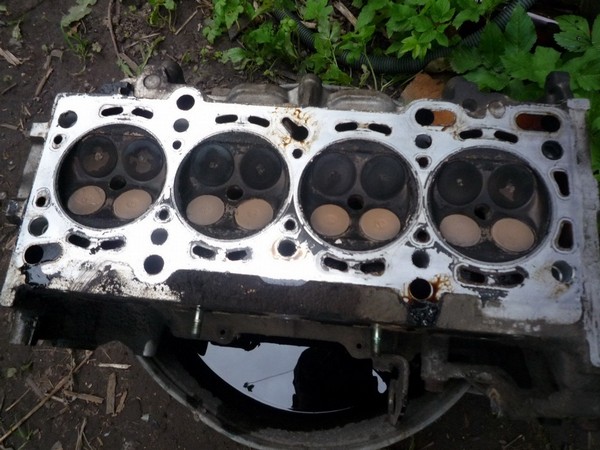

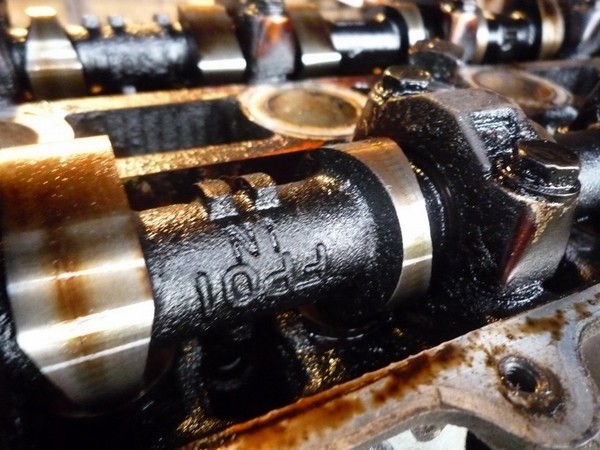

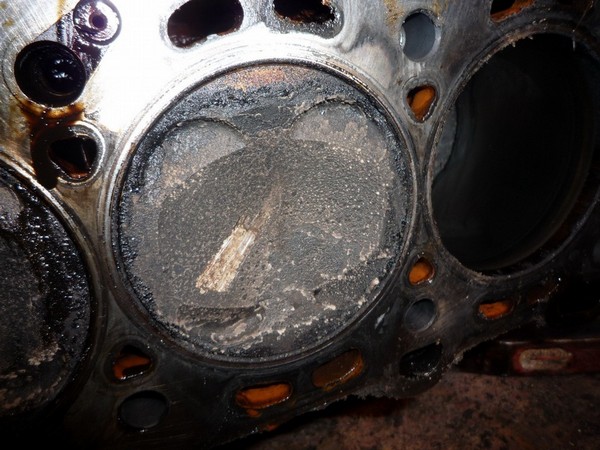

Этап 7. Снимаем головку, вытаскиваем аккуратно гидрики и выкладываем их строго в своем порядке. Снимаем распредвалы, клапана, пружины.(пользовался жигулевским рассухаривателем — удобно, подходит один в один). Смотрим на поршни. О УЖАС! Какой нагар! И на клапанах кстати тоже самое. Вытаскиваем поршни и кипятим их в воде с порошком. Эффективный способ! Советую. Потом поршни как новые. Чистим головку и клапана. Занятие нудное и долгое, но что делать! Также чистим поддон, клапанную крышку, впускной коллектор, и вес что покрылось за 17 лет толстым слоем грязи, копоти и масла.

15:2561



clip_image015

16:504

Капитальный ремонт двигателя Mazda 626

17:1009

clip_image017

18:1514

clip_image018

19:2019



clip_image019

20:504

clip_image020

21:1009



21:1019

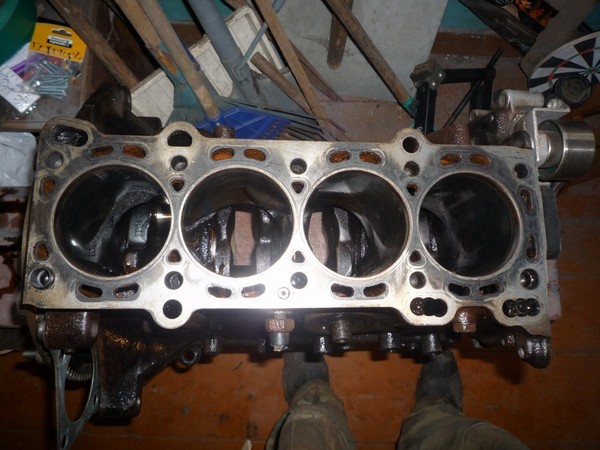

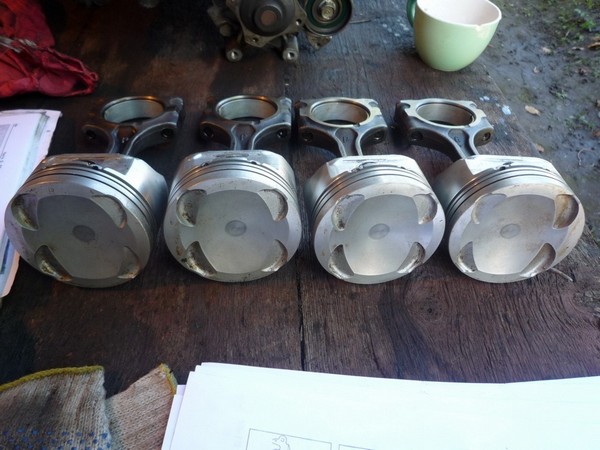

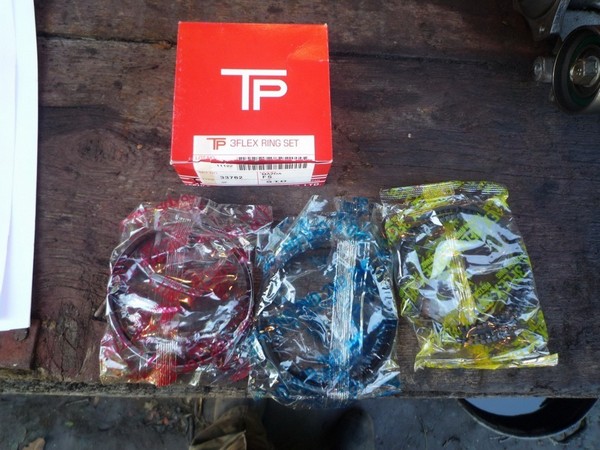

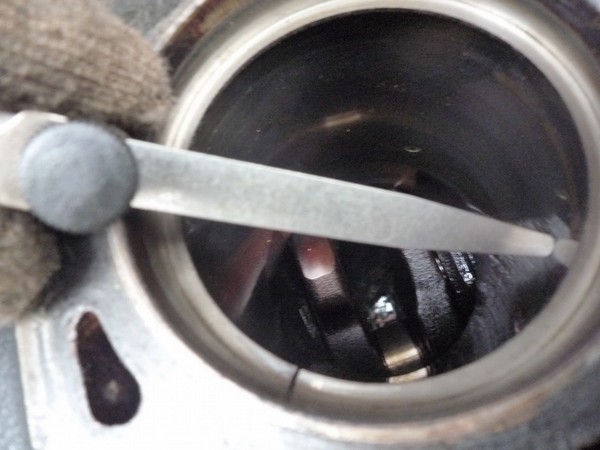

Этап 8. Замеряем тепловой зазор в старых кольцах — 0,80. ПИПЕЦ! Максимум — 0,50. Меряем новые кольца — 0,30 — норма! Ставим в поршни.

21:1253

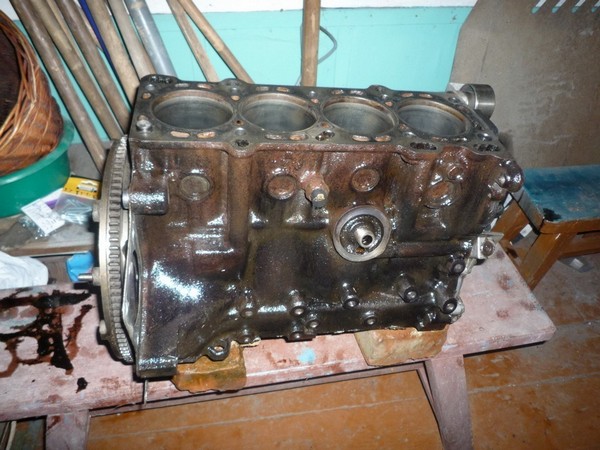

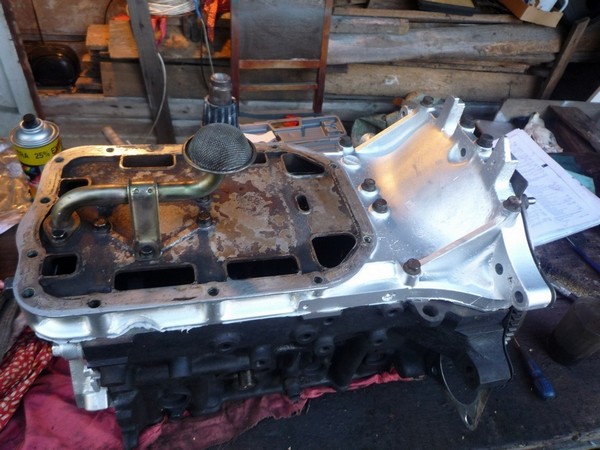

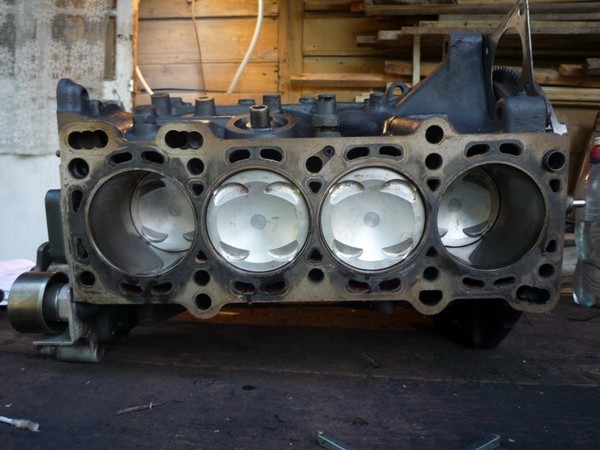

Предварительно перед сборкой двигателя, все детали были отмыты, а некоторые были покрашены спец. краской (блок, головка, крышка, поддон и т.д)

21:1513

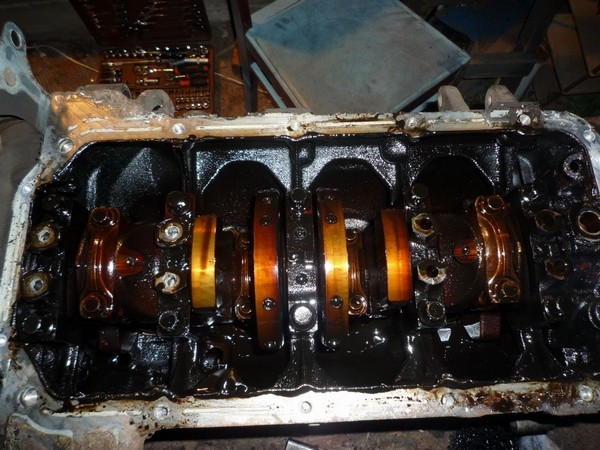

Подшипники шатунов не стал менять, т.к. при осмотре оказались в хорошем состоянии. Немного отступления:
Сразу скажу, что блок не растачивал, т.к. не было времени и средств на это, обошлось только заменой колец.

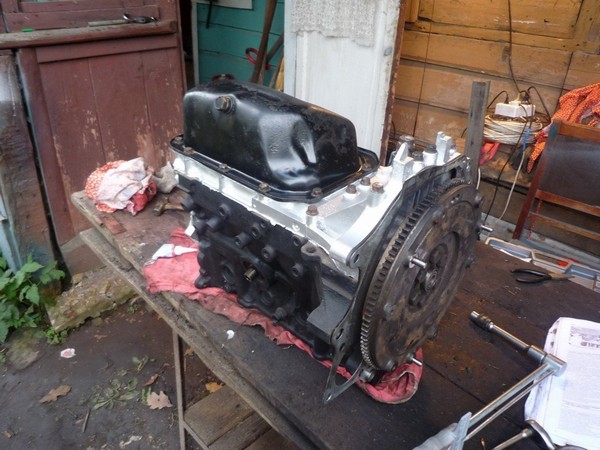

Далее собираем двигатель в обратно порядке. Также заменил РКМН на новый с пружинкой. Мажем где необходимо по мануулу герметиком.

21:2133



Капитальный ремонт двигателя Mazda 626

22:504

clip_image022

23:1009

clip_image023

24:1514

Капитальный ремонт двигателя Mazda 626

25:2019



clip_image025

26:504

clip_image026

27:1009

clip_image027

28:1514

clip_image028

29:2019



clip_image029

30:504

Капитальный ремонт двигателя Mazda 626

31:1009

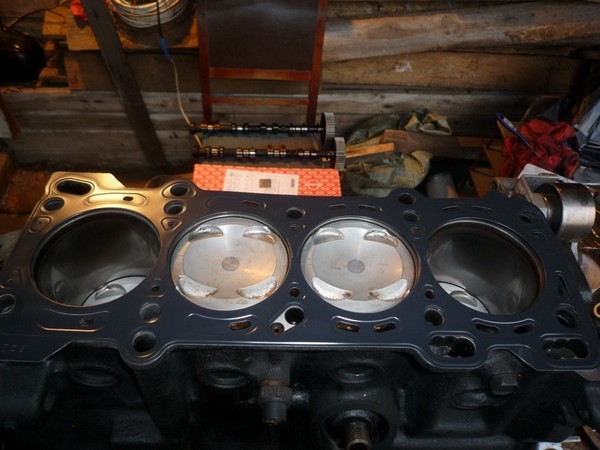

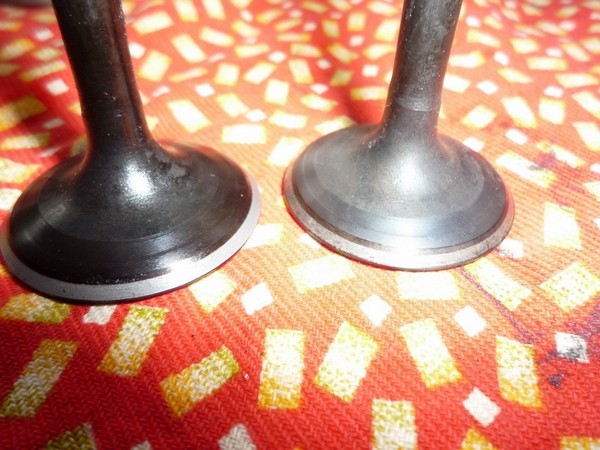

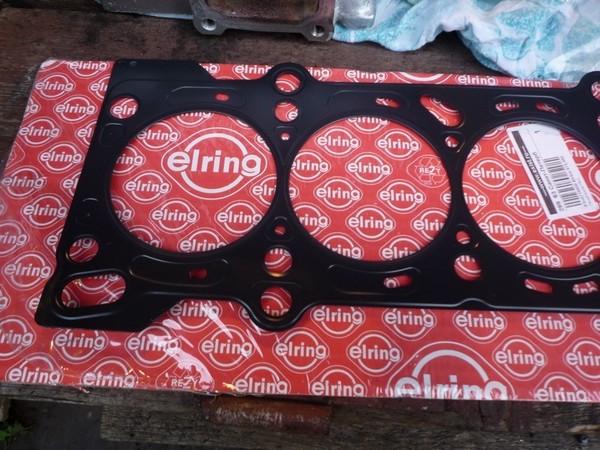

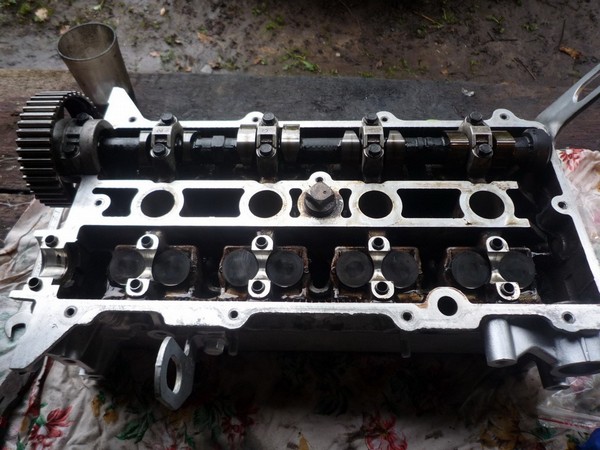

Этап 9. Собираем головку. Ставим новые МСК. делаем притирку клапанов, спец. пастой. Ставим новую прокладку на блок и прикручиваем головку болтами с определенным моментом. Устанавливаем гидрики и распредвалы. Ставим ремень ГРМ, предварительно поменяв ролики и пружинку. Выставляем метки, проверяем как крутится коленвал. Он должен свободно крутиться от руки. Значит все норм.

31:1698

clip_image031

32:2203



Капитальный ремонт двигателя Mazda 626

33:504

clip_image033

34:1009

clip_image034

35:1514

clip_image035

36:2019

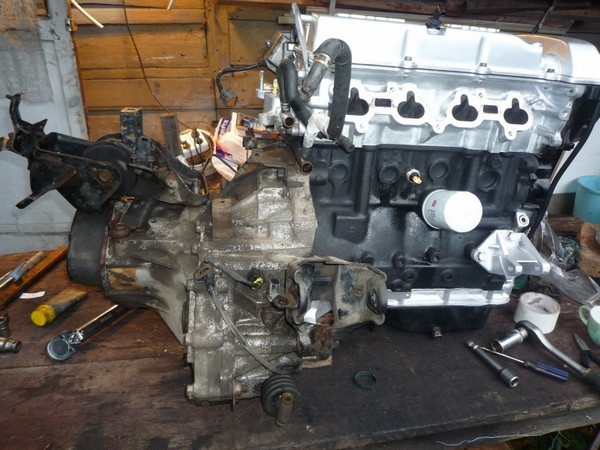

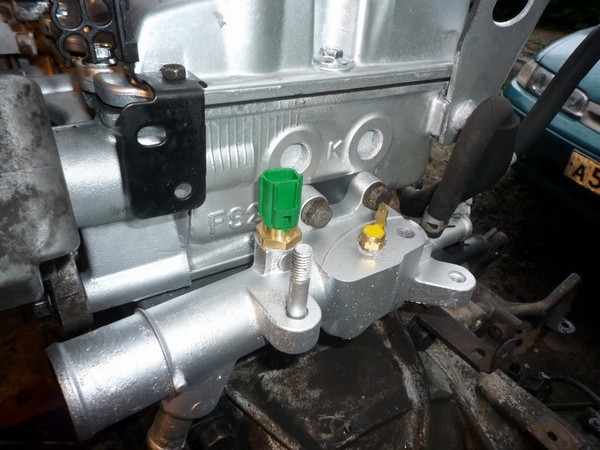

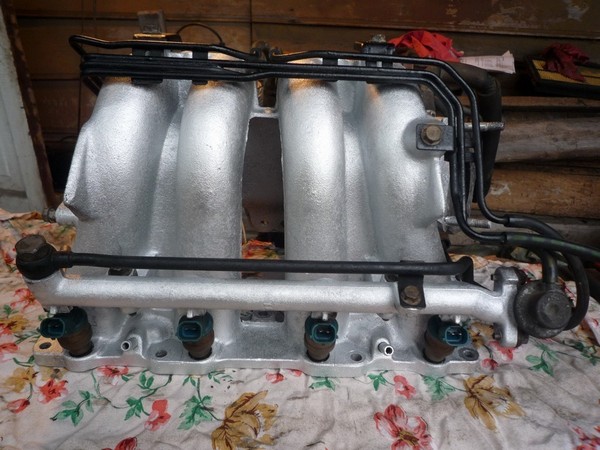

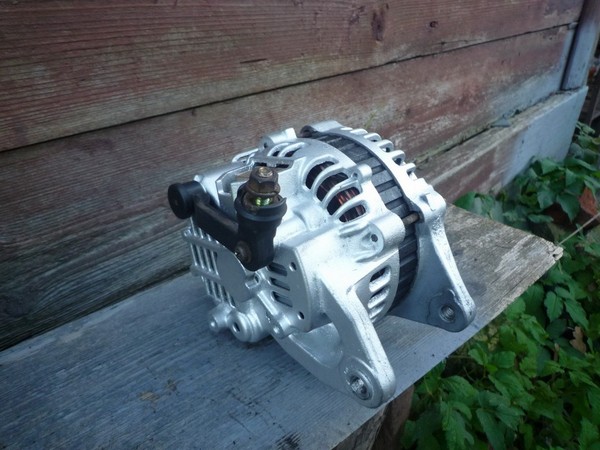

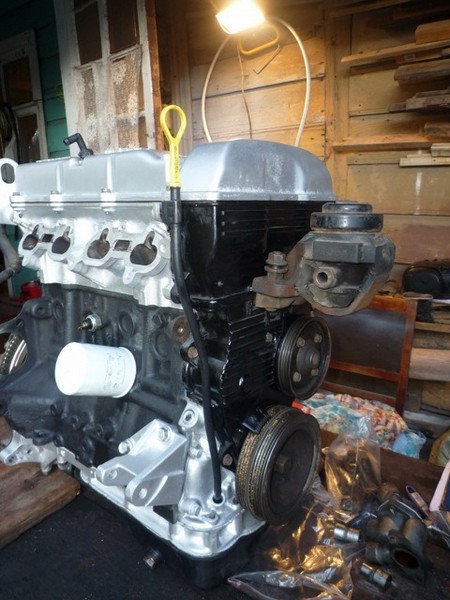

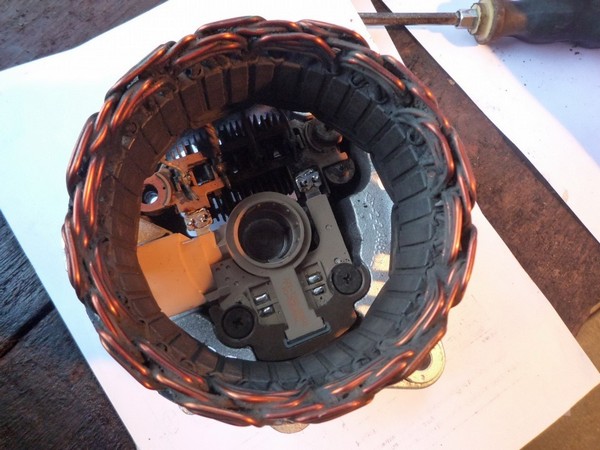

Этап 10. Перебираем генератор, заменив щеточный узел + покраска. Также чистим впускной коллектор, и обновляем его краской. крепим обратно коробку, предварительно заменив сцепление.

36:333

clip_image036

37:838

clip_image037

38:1343

Капитальный ремонт двигателя Mazda 626

39:1848

Капитальный ремонт двигателя Mazda 626

40:2353



Капитальный ремонт двигателя Mazda 626

41:504

почти четыре года назад самостоятельный ремонт

41:595

Капитальный ремонт двигателя Mazda 626

42:1100

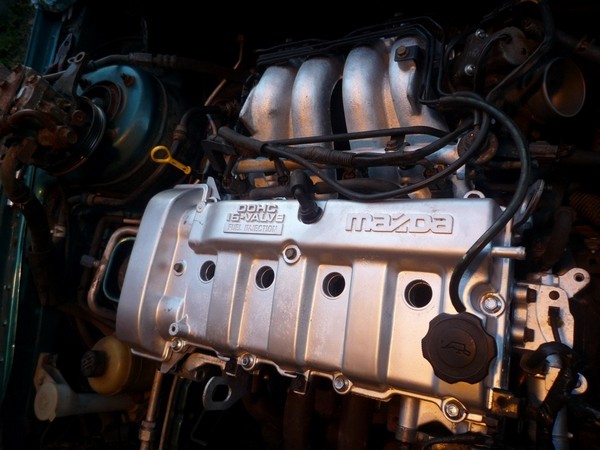

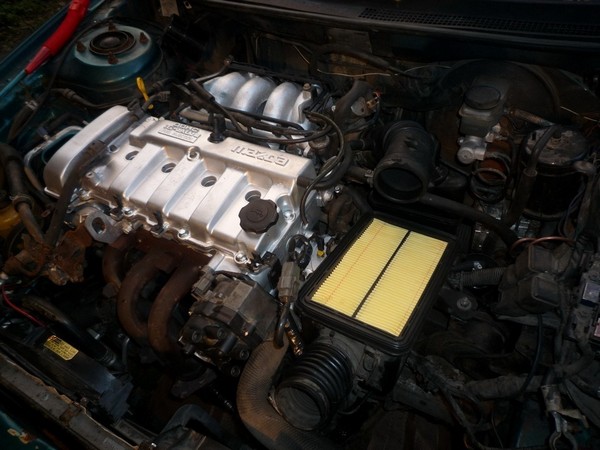

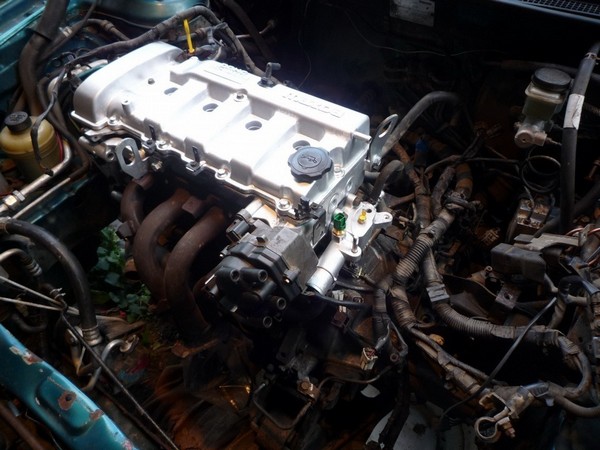

Этап 11. Завершающая стадия капитального ремонта двигателя Mazda 626

42:1223

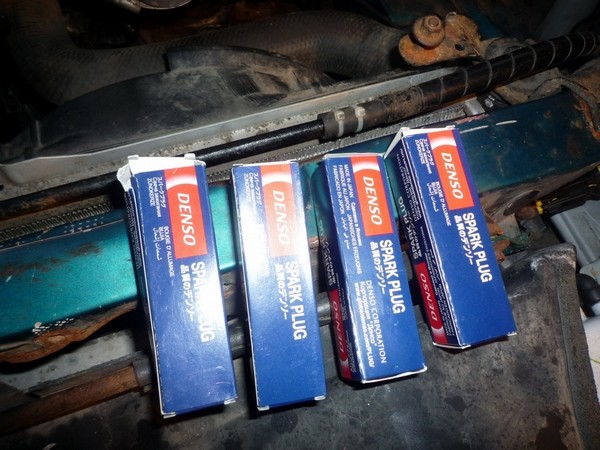

Устанавливаем двигатель двигатель обратно в авто, ставим все навеску. Подключаем проводку, Меняем все фильтра, заливаем новые масла, антифриз, свечи и т.д. и т.п.

42:1519

Запускаем двигатель! С первого раза не получилось (так-же как и со второго и третьего!). Устанавливаем ПРАВИЛЬНО! зажигание и тогда заводим.

42:1776

Завелась, поработала, гидрики сначала постучали, потом перестали, сработал карлосон, значит ОЖ циркулирует хорошо.

42:1990

Результат капитального ремонта двигателя Mazda 626: теперь не дымит на холодную, прибавка мощности, двигатель стал тише работать, заводится с пол тычка.

42:2267




Капитальный ремонт двигателя Mazda 626

43:505

clip_image043

44:1010

clip_image044

45:1515

clip_image045

46:2020



Капитальный ремонт двигателя Mazda 626 выполнен.
