Микропроцессорная система зажигания ВАЗ 2108

Содержание статьи:

0:37
  1. ЭВМ Электроника МС 2713-02 в ВАЗ 2108
  2. Установка микропроцессорной системы зажигания

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

Зимой время сборов разных редкостей и это начинает пугать, сколько будет ждать работ этим летом. Как говорил ранее, собираю 21083 "Спутник" в максимальной ЗАВОДСКОЙ комплектации (Electronica). Некоторые вещи так не пошли в массовое производство, а были выпущены небольшой партией, другие вообще были доступны в основном только зарубежным потребителям. Планировалось производство авто с электронной панелью, маршрутными компами, электропакетами, ABS системами и … на выходе реализовалось немного.

0:1161

Надоели все эти спойлера и пластмасски с дисками… Сегодня приехала настоящая ЖЕЛЕЗЯКА, малоизвестная у нас, 1989 г.в.

0:1376

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

1:1881

пришло из Питера, ищите на авито

1:1943

Новая с документами и остальными датчиками.

1:2027



ЭВМ Электроника МС 2713-02 в ВАЗ 2108

2:504

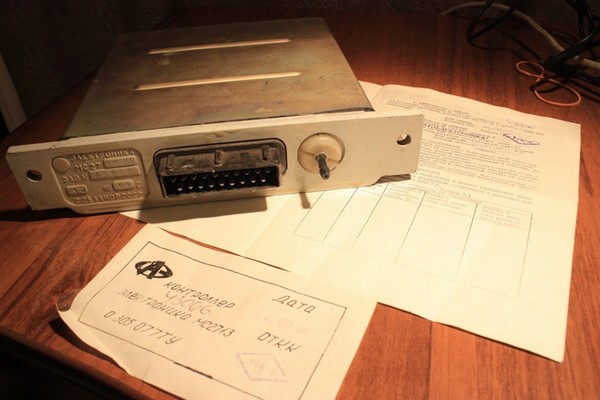

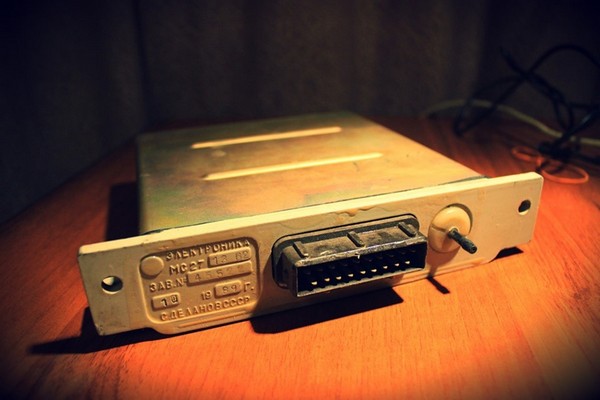

ЭВМ Контроллер мс2713-02

2:547

Микропроцессорная Система Управления Двигателем МС-2713-02 Электроника

2:680

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

3:1185

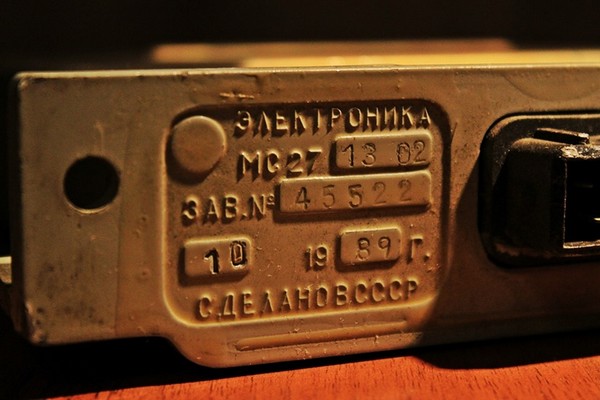

МС 2713-02

3:1201

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

4:1706

Справа от разъема вставляется трубка с трамблера

4:1800

Для тех, кто не в теме в 2х словах: это для карбюраторного авто…, где сей блочек управляет искрообразованием в двигателе и электромагнитом в карбе, по сути выполняет функции трамблера, более гибко подстраиваясь под мотор, а управление зажиганием идет от:
— частоты вращения коленчатого вала двигателя;
— давления во впускном трубопроводе;
— температуры охлаждающей жидкости (тут 2 прошивки под холодный и горячий двигатель);
— положения дроссельной заслонки карбюратора.

4:2672



Было 2 варианта с завода:
Болгарский МС-4004 (со встроенным коммутатором)
Московский МС-2713 (коммутатор идет отдельно 2х контурный)

4:236

Контроллер "Электроника МС-2713-02" разработан для автомобиля "ВАЗ 21083-02" с двигателем 1500см3, МС 2713-01 для 1300 см3, но может быть применен для других типов двигателей в аналогичных системах зажигания при условии замены ПЗУ, в котором должны быть закодированы характеристики и параметры данного двигателя.

4:782

Также для МПСЗ нужно:
— датчик индукции 141.3847 — 2 шт. в коробку на штатные места (коробка без щупа)

4:962

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

5:1467

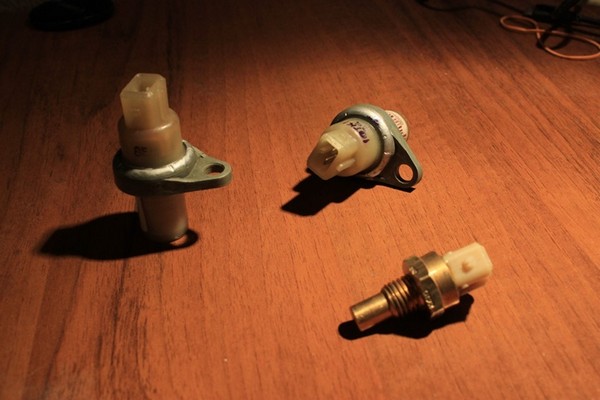

Датчик коленвала, ВМТ и температуры

5:1536

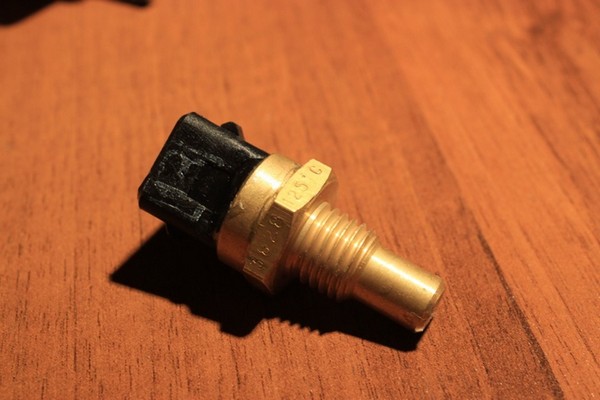

-датчик температуры ОЖ 19.3828 на 125С устанавливается на штатное место в выпускном коллекторе охлаждения.

5:1727

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

6:2232



датчик ОЖ 19,3828

6:28

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

7:533

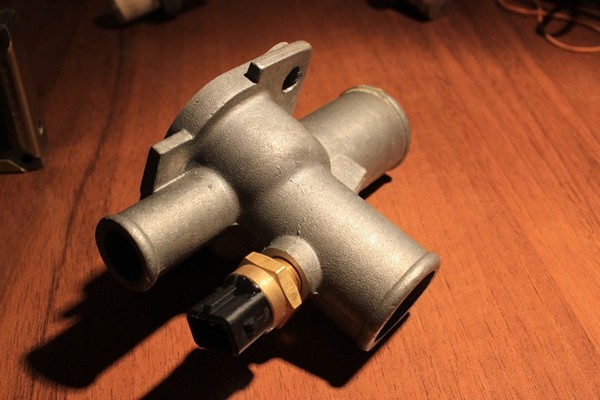

выпускной патрубок охлажденя с датчиком

7:611

-двухканальный коммутатор 6420 (или аналоги)

7:692

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

8:1197

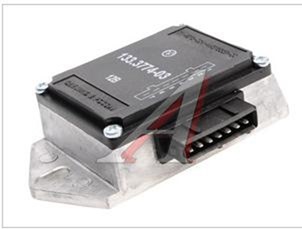

коммутатор 6420

8:1226

-2 катушки, можно от Оки, на кронштейне( кронштейн оригинальный).

8:1345

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

9:1850

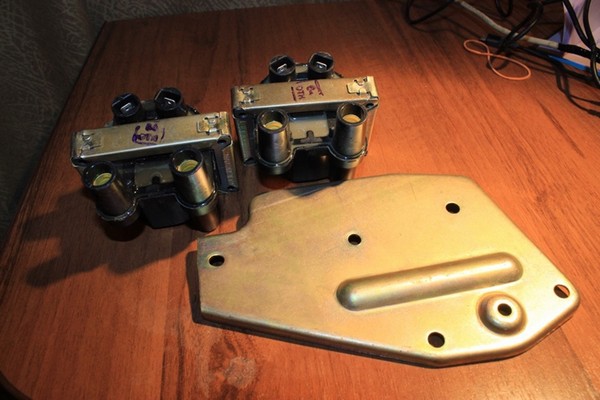

КРОНШТЕЙН ЗАВОДСКОЙ для катушек

9:1913

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

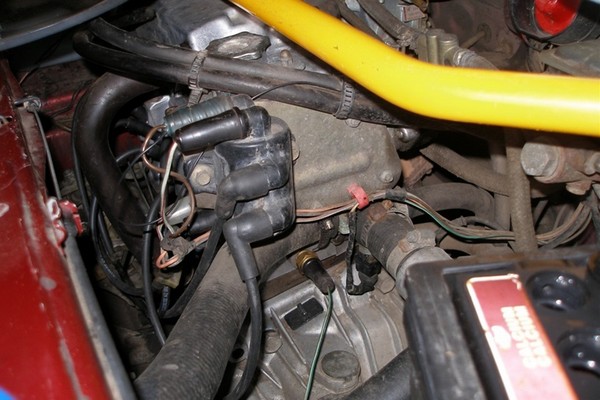

10:2418



кронштейн с катушками СТАРОГО образца, вместо трамблера

10:106

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

11:611

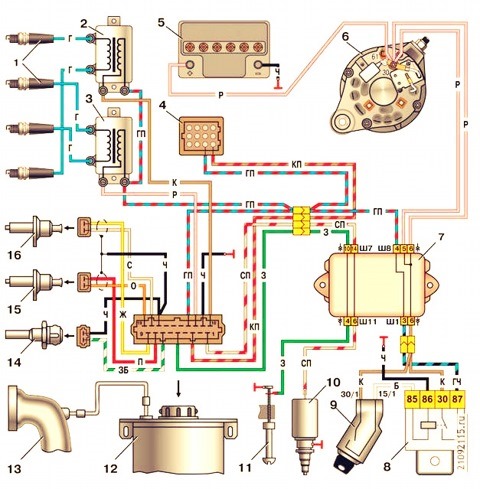

схема микропроцессорного зажигания МС4004, та, что без коммутатора

11:734

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

12:1239

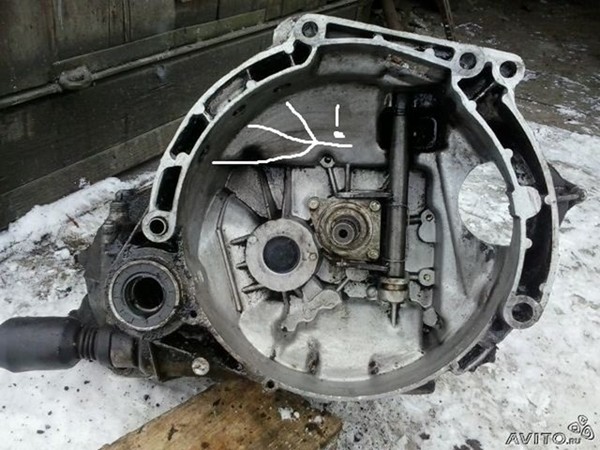

отверстия под датчики в КПП

12:1293

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

13:1798

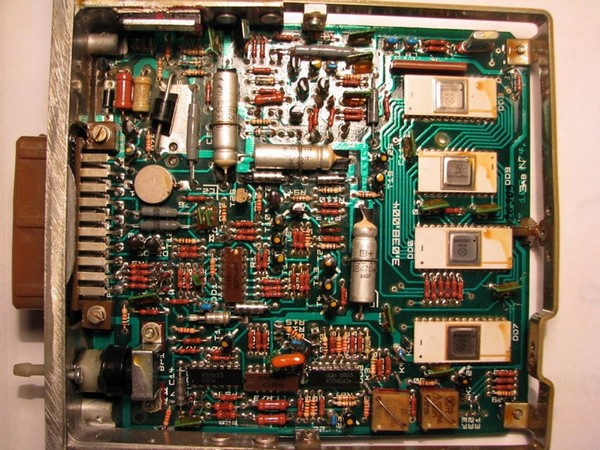

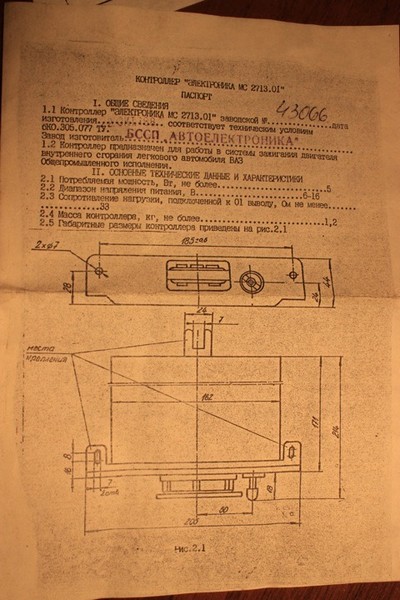

паспорт контроллера

13:1839

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

14:2344



ЭВМ

14:9

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

15:514

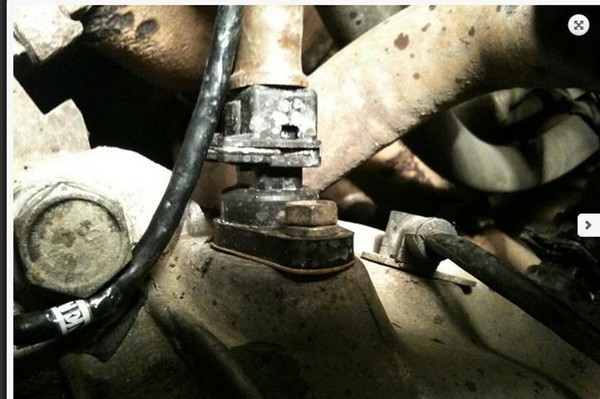

датчики в КПП

15:542

отрыл НОВЫЕ КНОПКИ из СССР

15:594

ЭВМ Электроника МС 2713-02 в ВАЗ 2108

16:1099

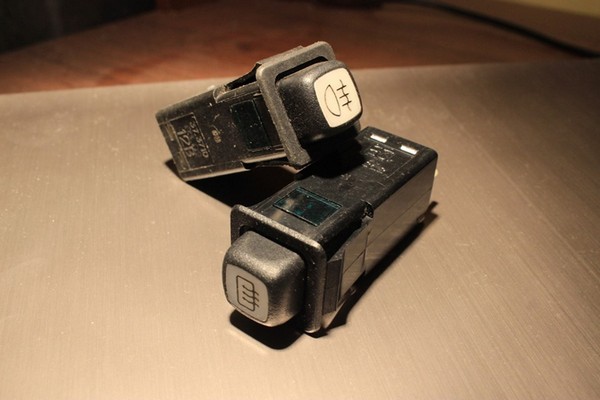

Кнопки

16:1115

Установка микропроцессорной системы зажигания



Что такое МПСЗ и в чем смысл ее установки?
Микропроцессорная система зажигания устанавливалась на автомобили ВАЗ 08-09 в начале 90-х годов. Практически все такие машины поставлялись за границу, посему данная система малоизвестна на родине. Система имеет две модификации: на базе контроллера «Электроника МС-2713» производства СССР и контроллера МС-4004 пр-ва Болгарии. При этом контроллеры различаются аппаратно и не взаимозаменяемы. Контроллер МС-4004 имеет встроенный коммутатор и непосредственно подает импульсы на катушки зажигания. Общественное мнение склоняется в пользу контроллера МС-4004, да и он до сих пор встречается в продаже. Однако МС-2713 тоже не лишен преимуществ - заменить коммутатор значительно проще, чем отремонтировать контроллер, а повредить коммутатор (в т.ч. встроенный) очень легко… Кроме того, характеристики УОЗ у контроллеров разные. С болгарским блоком машина будет идти плавнее, с советским - резвее, но вероятность детонационных шумов больше.
Что дает МПСЗ? Отвечу на своем опыте:
«застывшие обороты ХХ;
улучшение динамики;
супернизкий расход топлива (у меня 7,5-8 по городу);
плавность набора скорости.
Ниже рассмотрен мой вариант установки МПСЗ на базе контроллера МС-2713.
Для установки необходимо приобрести (раскопать;)):
контроллер. Встречаются даже новые. Порядка 20-25 у.е.
двухканальный коммутатор. Есть варианты. Примерно 7-10 у.е.
датчики синхронизации типа 14.3847 2 шт. По 5 у.е. за штуку
катушки зажигания типа 3012.4905 для 406-дв. «Волги». Две штуки по 10 у.е. каждая.
Датчик температуры от 406-ого двигателя ГАЗ-3110 + разъем - 3 у.е.
Провода, разъемы, клеммы, трубки - порядка 20 у.е.
Итого примерно 75-85 условных единиц.
Ощущения от работы системы:
При низкой температуре окружающего воздуха (ниже нуля) утром двигатель заводится ровно, без выражения какого-либо неудовольствия. Подсос можно сразу убрать на половину и установить обороты 1500 об/мин. После прогрева до 50 градусов подсос можно убрать вообще, при этом машина нормально работает и едет. После прогрева до 65-70 градусов контроллер переходит на режим управления прогретым двигателем, что заметно ощущается.
На горячую двигатель заводится без педали газа после 2-3 секундной прокрутки стартером. Интересно что звук старта двигателя изменился и похож на звук старта инжекторного двигателя.
Движение. Машина перестала дергаться при сбросе газа и наборе скорости. Реакция на газ стала значительно четче, динамика разгона улучшилась. Отдельного слова заслуживает низовая тяга двигателя. Моя машина оснащена КПП с главной передачей 4.33 (и не только:)), что само по себе улучшает низовую тягу. С МПСЗ тяга стала просто неприличной. На 20 км/ч включаешь третью передачу прижимаешь акселератор, и машина быстро набирает скорость с 1200 об/мин. При этом нет рывков, только недовольное урчание работающего под нагрузкой мотора. По городу езда как на автомате в пределах 20-50 км/ч нет необходимости переключать передачи - просто газ то нажимаешь, то отпускаешь. На трассе тоже вся езда происходит на 5-ой. Но напомню, это с ГП 4,3.
Техническая сторона вопроса
Для установки необходимо иметь: дрель, набор инструментов, принадлежности для работы с проводкой, необходимые вышеуказанные детали.
Рекомендуемые места установки составных частей:
Контроллер - под водительским сидением. Крепление к каркасу сидения (обивку придется приподнять) путем сверления 3-х отверстий. Контроллер устанавливается на трех винтах. Проводка проводится начиная от контроллера - в основание салазок сидения, оттуда под шумоизоляцией через заглушку в перегородке салона в моторный отсек. Аналогично проводится и вакуумная трубка. В виде вакуумной трубки необходимо использовать тонкий бензошланг. Длина - 3 метра 20 см. Длина проводки 2 метра 80 см. (это у меня так, а сделать можно по-разному). Проводка монтируется под капотом, лишнее отрезается, устанавливаются клеммы, разъемы и т.д. После производства работ всю проводку просто необходимо одеть в пластиковые кембрики.
Коммутатор - устанавливается вместо штатного.
Датчики синхронизации - в штатные места в КПП. Сразу обращаю внимание - в КПП оборудованных щупом уровня масла (картер нового образца) ОТВЕРСТИЙ ПОД ДАТЧИКИ НЕТ. Лучше сразу оставить эту затею, т.к. сверлить эти отверстия можно лишь сняв КПП и это не стоит потраченного времени и кучи денег.
Датчик температуры ОЖ - устанавливается в тройнике (приемном патрубке) системы охлаждения. Для этого необходимо в условиях токарной мастерской нарезать резьбу под датчик в приливе тройника.
Катушки зажигания я установил напротив двигателя на верхней поперечине подкапотного пространства. Просто просверлил 4 отверстия и прикрепил каждую катушку двумя винтами. Провода зажигания придется подобрать по длине (я укоротил провода от «классики»). Плюс данной схемы - возможность сохранить трамблер на своем месте про запас, минус - провода мешают измерять уровень масла. Но это не так трагично.
Установка
Как уже говорилось провода протягиваем в первую очередь. Возникает вопрос - зачем ставить контроллер в салоне, когда под него есть штатное место? Ответ - на штатном месте контроллер является аналогом печально известного «черного ящика». Т.к. осадки в природе все же встречаются, рекомендую не ставить контроллер на штатное место. Можно его приткнуть где-то, но как же эстетика? Поэтому я и рекомендую водительское сидение. Контроллер будет перемещаться вместе с сидением, места там достаточно. Проводку надо сделать подвижной, вот и все.
Вся проводка контроллера - 12 проводов, 4 из них (УИ и НО) экранированные. Диагностические выводы я не проводил, т.к. толку от них не вижу.
Итак, контроллер стоит, проводка проведена, вакуумная трубка тоже. Собираем колодку коммутатора, колодки датчиков УИ и НО, датчика температуры. Интересный момент: выводы 1 и 2 датчиков НО и УИ на первый взгляд не имеют значения, т.к. на них выводится переменное напряжение, однако их путать нельзя, иначе вы не будете понимать почему ваша машина стала ехать хуже убитого запора:). Подключаем при помощи соответствующего разьема питание МПСЗ к проводке. Я поставил предохранители на 15 А (контроллер и коммутатор) и на 20 А на катушки зажигания. Правильность подключения датчиков НО и УИ проще всего определить эксперементально, оборудование от этого не пострадает. Аналогично и датчик температуры.
Затем подключаем катушки. Коммутатор выдает импульсы со знаком « - «, «+» на катушки ведется от общего разъема питания и управления ЭПХХ. Полярность катушек значения не имеет, т.к. они сухие. Кстати, если не хотите в первый же дождь попасть на катушки (поверьте, обидно) замажте герметиком места, где сердечник выходит из корпуса, т.к. туда попадет вода.
Вакуумная трубка подключается к впускному коллектору. Сам штуцер во впускном коллекторе заменяется на штуцер 2103 от «классики» (перелив топлива). Там меньше отверстие. Если у вас низкая панель подключите эконометр через тройник.
Трамблер оставьте на месте. Вожу с собой коммутатор, провода, высоковольтные провода, катушку. Если вдруг что, то через 10 минут можно продолжить путь, правда кайф будет не тот..
Теперь вашу машину будет сложно угнать. Подключите блокировку сигнализации под полом салона к одному из ключевых проводов и угонщик будет безоружен перед вашей машиной.
P.S. Я доволен. Если раньше я с завистью смотрел на инжекторные
машины и клял свой карбюратор, то сейчас я просто обожаю
механическую подачу топлива. Разницы в работе между карбюраторным двигателем, оснащенным цифровым зажиганием и
инжекторным двигателем просто нет. А от карбюратора теперь только кайф - жрет все, что попало, нет ни расколбаса, ни вибрации.
Кайф.....
Распиновка разъемов МПСЗ "Электроника 2713"
Контроллер:
1 - выход сигнала ЭПХХ
2 - +12в
3 - выход "сигнал зажигания"
4 - выход "выбор канала"
5 - диагн. выход "начало отсчета"
6 - вход от концевого выключателя карбюратора
7 - диагн. выход "угловых импульсов"
8 - вход НО1
9 - вход УИ1
10 - масса
13 - диагн. выход на тахометр
15 - датчик температуры 1
16 - датчик температуры 2
18 - вход УИ2
19 - Вход НО2
Расположение контактов в разъеме:
10.............19
1..............9
Коммутатор:
1 - выход на катушку 2 и 3 цилиндр.
2 - масса
3 - выход на тахометр (+12в)
4 - +12в
5 - вход сигнала ВК контроллера
6 - вход сигнала СЗ контроллера
7 - выход на катушку 1 и 4 цилиндр.
