Установка моновпрыска и электробензонасоса в двигатель Нивы



0:7

Содержание статьи:

0:47
  1. Моновпрыск для Нивы
  2. Установка электробензонасоса на моновпрыск для Нивы

1. Моновпрыск для Нивы

Приобрел моновпрыск на Ниву. Убил тем самым два зайца: убрал трамблер и ушел от карбюратора. Мало кто знает, что он существует в заводском исполнении. В этой записи постараюсь максимально рассказать, что это и с чем его едят. Устанавливался на Нивы с 1995 до 2001 года для внутреннего рынка. Разработка GM, вернее взят практически полностью с Опелей и немного модернизирован под ВАЗовский двигатель. Так же ставился на двигатели 2110 и 2106. Не сказать, что есть сложности с покупкой запчастей, но всё же они есть. В случае отказа какого-либо датчика покупка возможна только под заказ через магазин запчастей для иномарок. Так же есть чисто свои детали, которые возят как правило из Тольятти под заказ или придется озаботиться покупкой их через интернет магазин.

0:1617

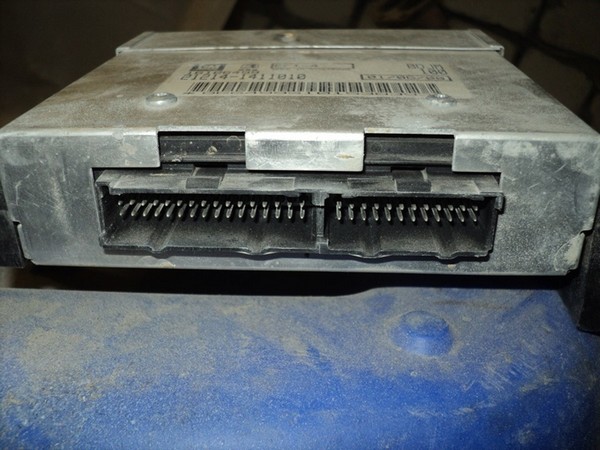

Мозги. Мозги у него свои GM EFI-4 21214-1411010. Раньше производились в Сингапуре.

0:1751

Моновпрыск для Нивы

1:2258



EFI-4

1:8


2:515

2 разъема

2:535

Мозги как мозги. Так же как и на инжекторе через них реализовано включение электровентиляторов (если используются, мог стоять и принудительный).

2:803

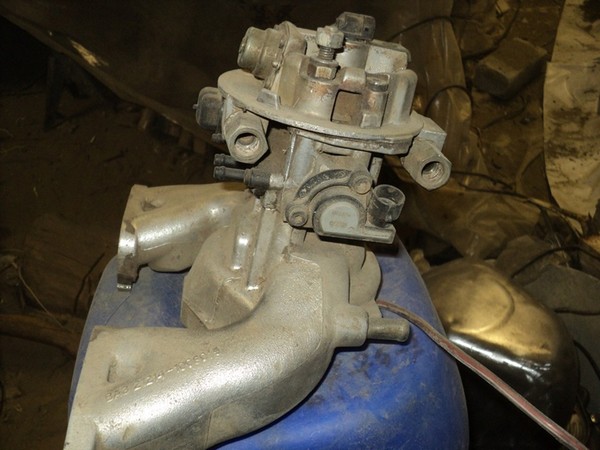

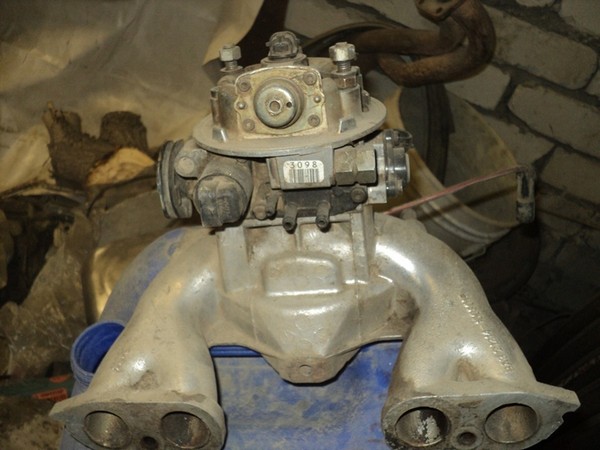

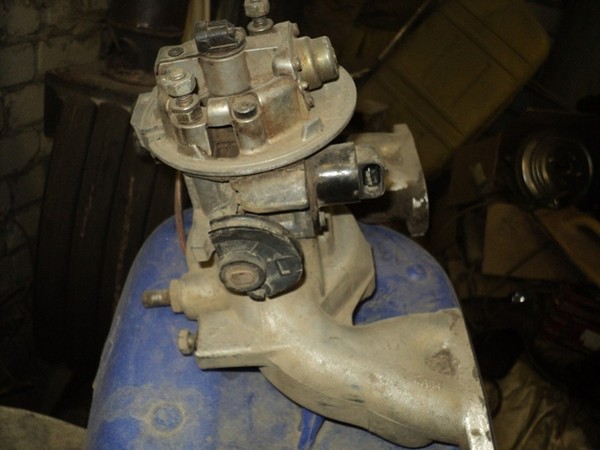

Агрегат моновпрыска. Собственно, ни что иное, как дроссель (как на инжекторе) к которому приделана большая форсунка. Засорятся там нечему, нет ни каких мелких каналов. Сделан в Америке. Есть новодел сделанный в России. Купить можно, возят под заказ, в сборе стоит 5500 руб. Форсунку отдельно можно купить от Опеля через магазины запчастей для иномарок. Датчик положения дроссельной заслонки подходит от инжектора. И регулятор ХХ ставят от Шнивы. Но при желании все эти запчасти можно заказать от Опеля.

2:1715


3:2222




4:506


5:1013


6:1520

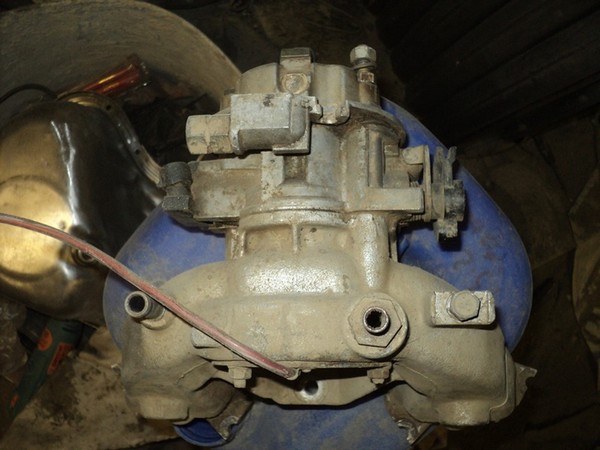

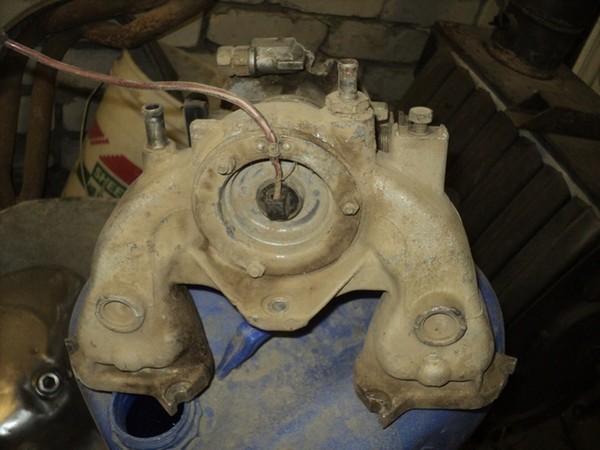

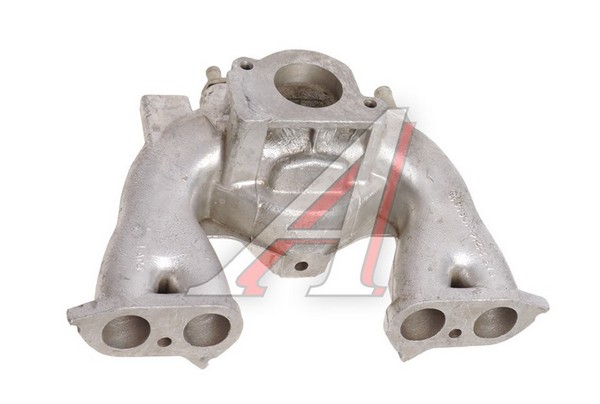

Впускной коллектор. 21214-1008014. Коллектор свой, имеет электро- подогрев. Ставиться на 213 головку. Купить можно, но сложно, возят под заказ ориентировочная цена 800 руб.

6:1818


7:2325



Коллектор моновпрыск

7:42


8:549

Подогрев электрический

8:596

Прокладки между агрегатом и коллектором и подогревом можно купить только в магазине инозапчастей всё от того же Опеля.

8:818

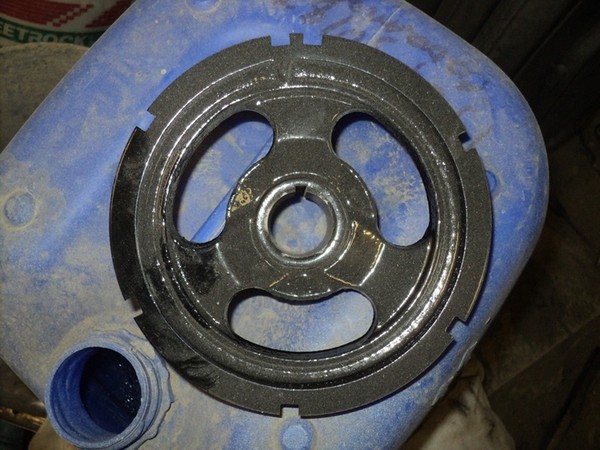

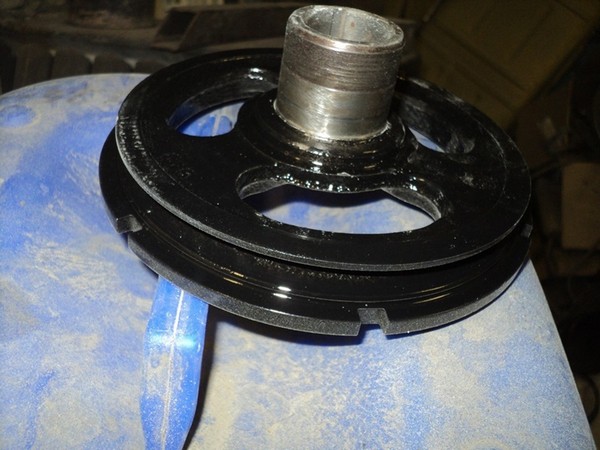

Шкив коленвала. Он свой. Имеет всего 7 прорезей. Купить очень сложно, только под заказ через интернет магазин. Стоит 820 руб.

8:1043


9:1550

Шкив коленвала

9:1581


10:2088



Шкив коленвала

10:30

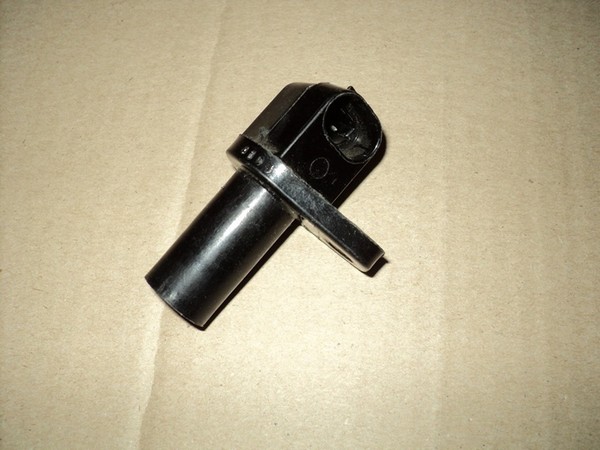

Датчик положения коленвала 21214-3847010. Свой. С инжектора не подходит. С инжекторным просто нет искры. Купить можно только под заказ, мне привозили из Тольятти. Стоит 350 руб. С того же Опеля не купить, его там просто не было.

10:429


11:936

Датчик положения коленвала

11:990

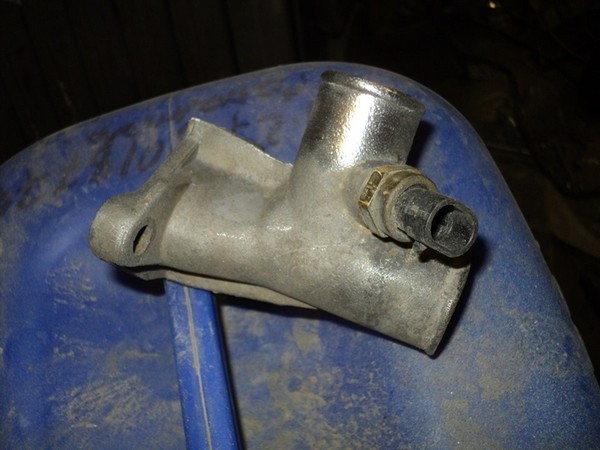

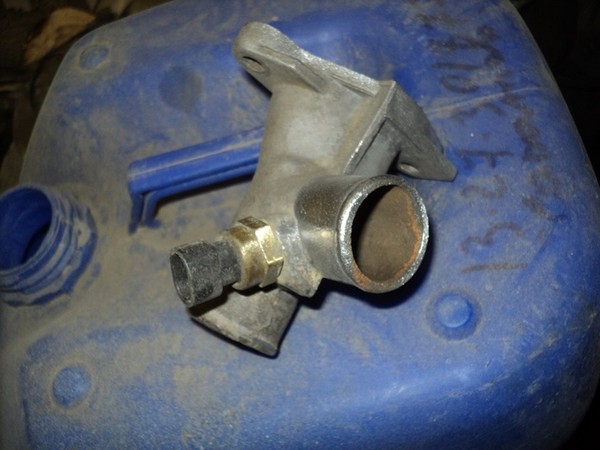

Датчик температуры охлаждающей жидкости. Фирменный ставился DELFI. Подходит от инжекторной Нивы. А вот патрубок под датчик свой. У него нет отвода под подогрев. Это не проблема в случае чего можно использовать инжекторный заглушив у него вывод под подогрев.

11:1460


12:1967


13:2474

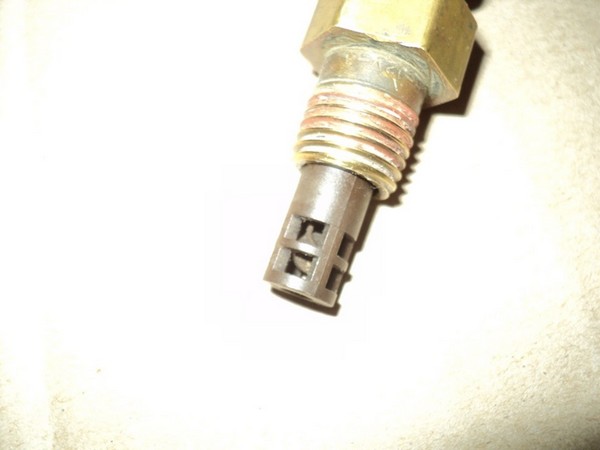

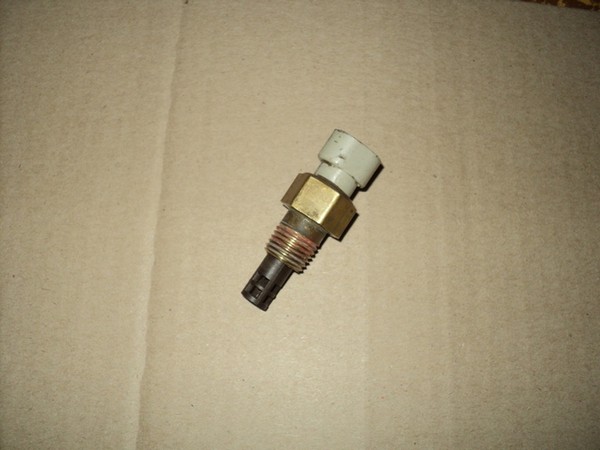

Датчик температуры воздуха на впуске. Вкручивается в кастрюлю воздушного фильтра. Оригинальный ставился DELFI. Можно заказать с Дэо Матиз (96279856) . Они одинаковые. Стоит от 300 руб. Можно купить в магазине запчастей для Daewoo.

13:400


14:907

Датчик температуры воздуха на впуске

14:979


15:1486

Датчик температуры воздуха на впуске

15:1558

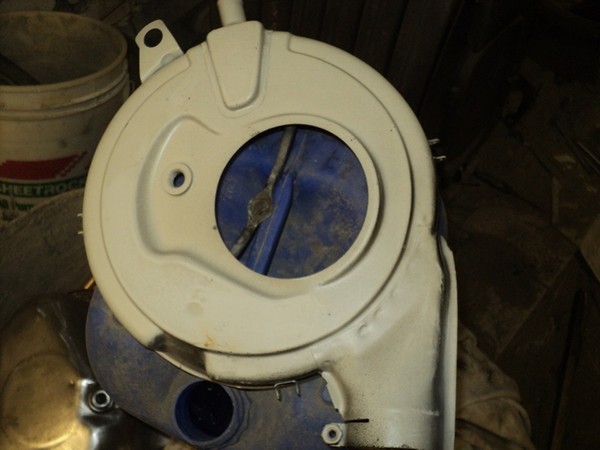

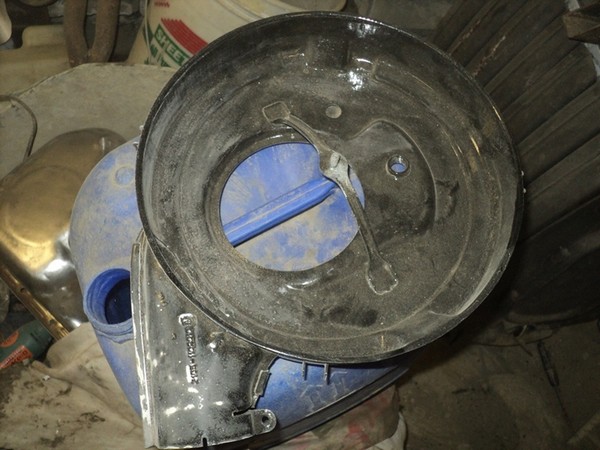

Корпус воздушного фильтра. Свой. Сам воздушный элемент используется обычный ВАЗовский, а вот крепление у нее другое. У него вварена гайка для датчика температуры воздуха на впуске и приварено дополнительное ухо крепления, которое прикручивается на клапанную крышку. В продаже не встречал. В случае необходимости можно купить на разборке с Опеля.

15:2196




16:506

Корпус воздушного фильтра

16:558


17:1065

Корпус воздушного фильтра

17:1117

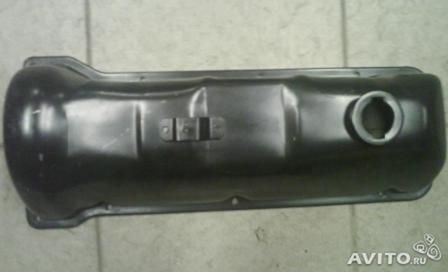

Клапанная крышка отличается от обычной карбюраторной тем что на нее приварено крепление корпуса воздушного фильтра. Купить практически нереально.
Но можно легко переделать из инжекторной или карбюраторной. Я переделал из карбюраторной просто приварив болт.

17:1598


18:2103



Оригинальная клапанная крышка.

18:60

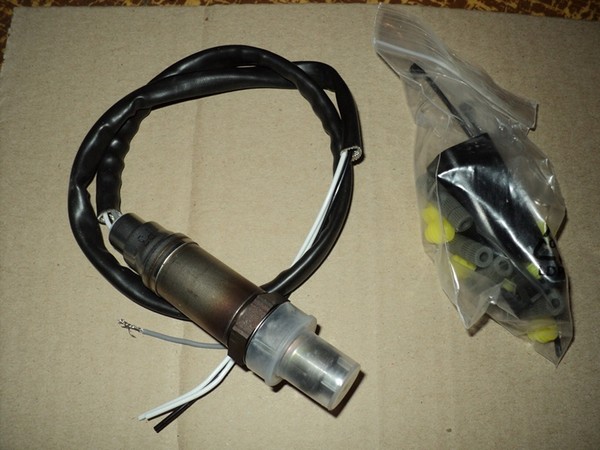

Датчик кислорода GM AFS-79 или аналог BOSCH LS06 (0 258 986 506). Купить можно только через магазин запчастей для иномарок, от ВАЗа не подходит. По-разному организован подогрев. Стоимость от 1900 руб.

18:395


19:902

Датчик кислорода

19:937


20:1444

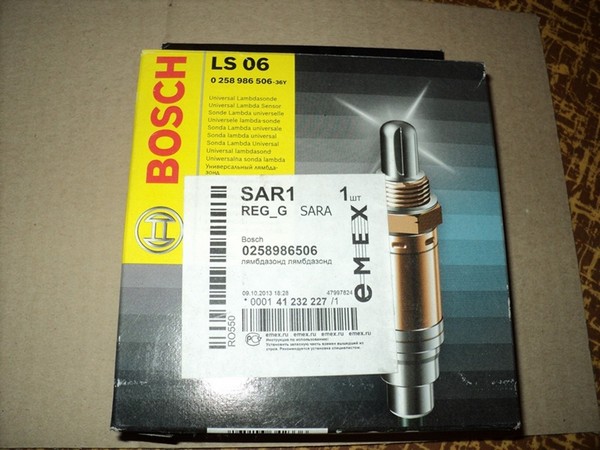

Универсальный датчик кислорода Bosch 0 258 986 506

20:1526

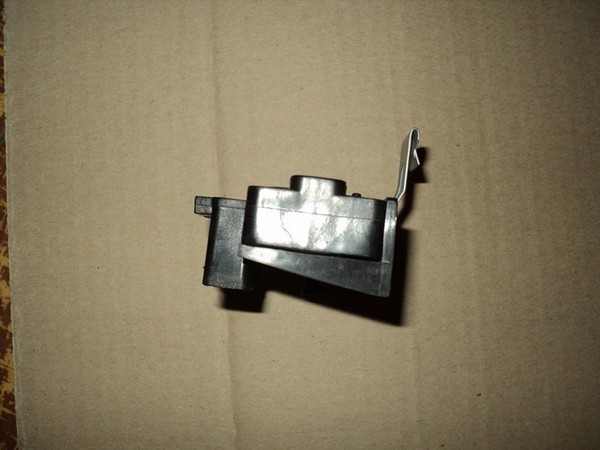

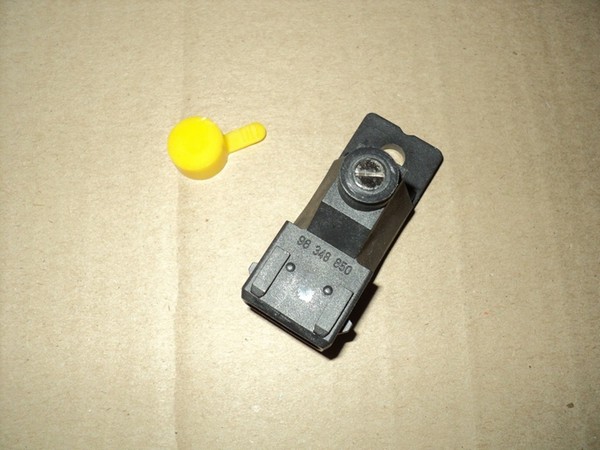

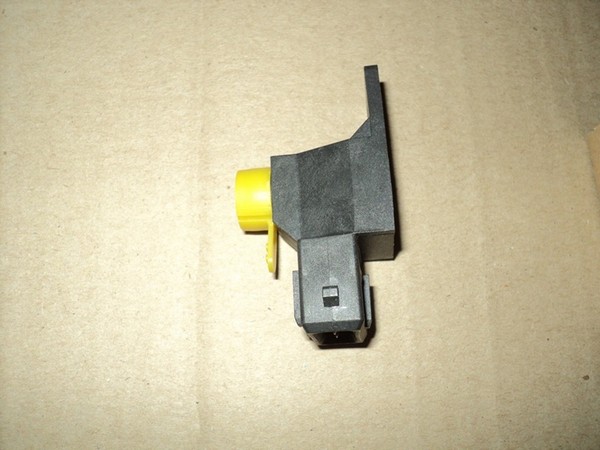

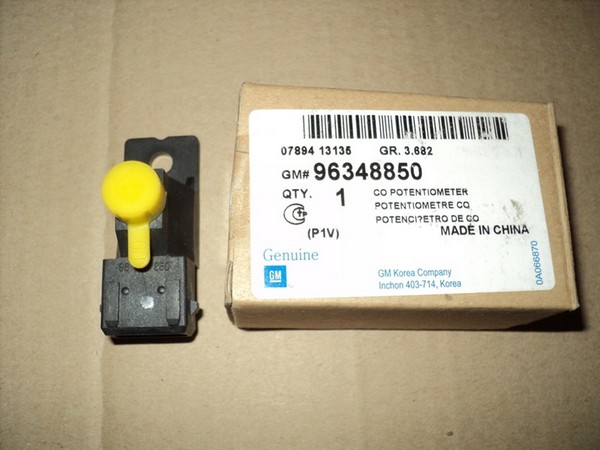

Октан корректор потенциометр. Служит для регулировки угла опережения зажигания. Регулировки не требует, но поворотом реостата можно подрегулировать опережение зажигания. До сих пор используется на Нексии и Шевролетах (96348850)
Стоит от 350 руб.

20:1972


21:2479



Октан-корректор потенциометр GM

21:60


22:567

Октан корректор потенциометр GM

22:628


23:1135

Желтый защитный колпачок покупался отдельно, его номер 96 349 302.

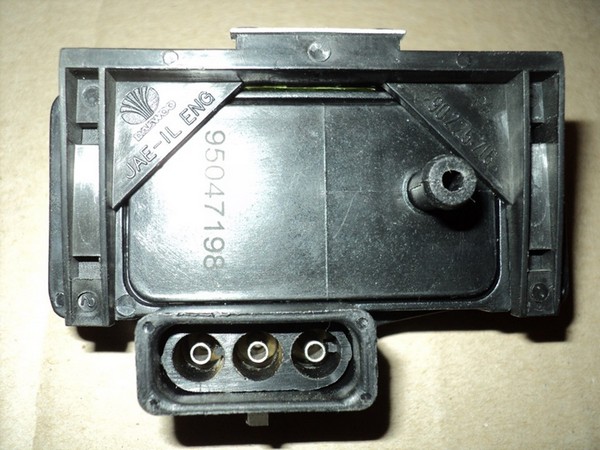

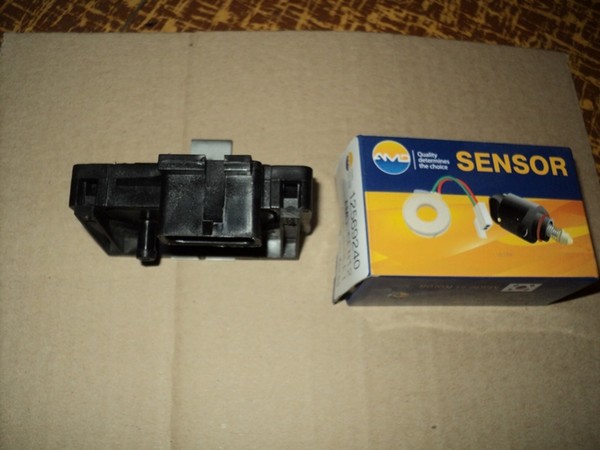

Датчик абсолютного давления во впускном коллекторе. Подходит от Нексии, Ланос. Я купил Корейский фирмы AMD (AMD.SEN12). У GM номер 12 569 240.
На фото он уже в сборе с кронштейном крепления от Нексии 90 225 716.
Оригинального ВАЗовского крепления мне не досталось.

23:1704


24:2211



ДАД

24:9


25:516

ДАД

25:526


26:1033

ДАД с креплением

26:1067

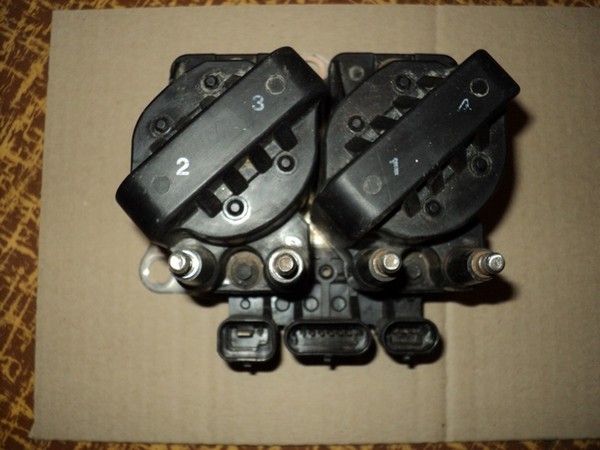

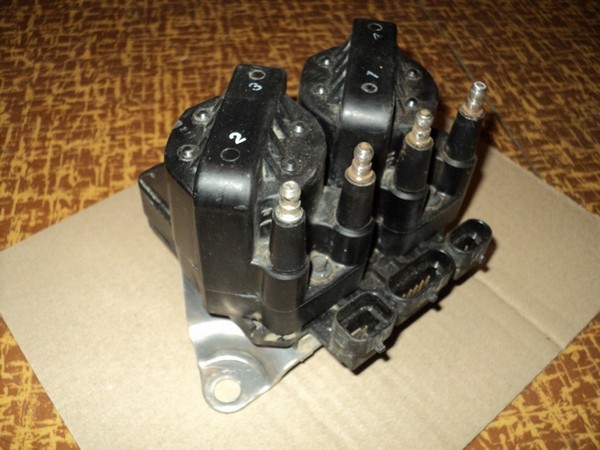

Модуль зажигания. Оригинальный. Разработан специально для ВАЗа. В продаже только под заказ, стоит 6000 руб. Он разборный и можно отдельно поменять катушку. Так же в нем встроено подобие контроллера, который обрабатывает сигнал с датчика положения коленвала. Датчик положения коленвала напрямую подключается к модулю зажигания. Сам модуль имеет 3 разъема.

26:1716


27:2223



Модуль зажигания моновпрыск GM

27:58


28:565

Модуль зажигания моновпрыск GM

28:624

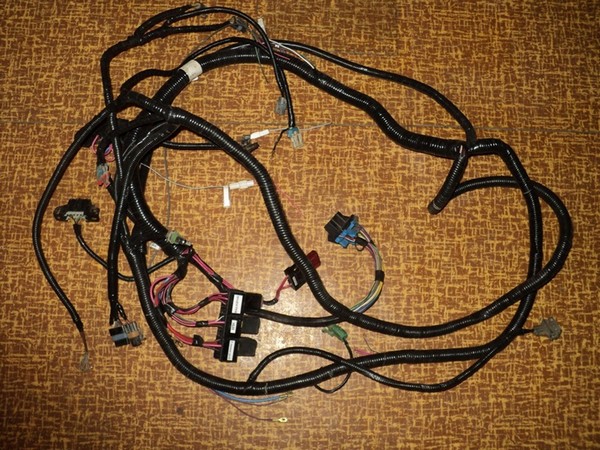

Ну и проводка. Простой жгут который чисто расходиться по всем датчикам моновпрыска.

28:781


29:1288

Жгут проводки.

29:1318

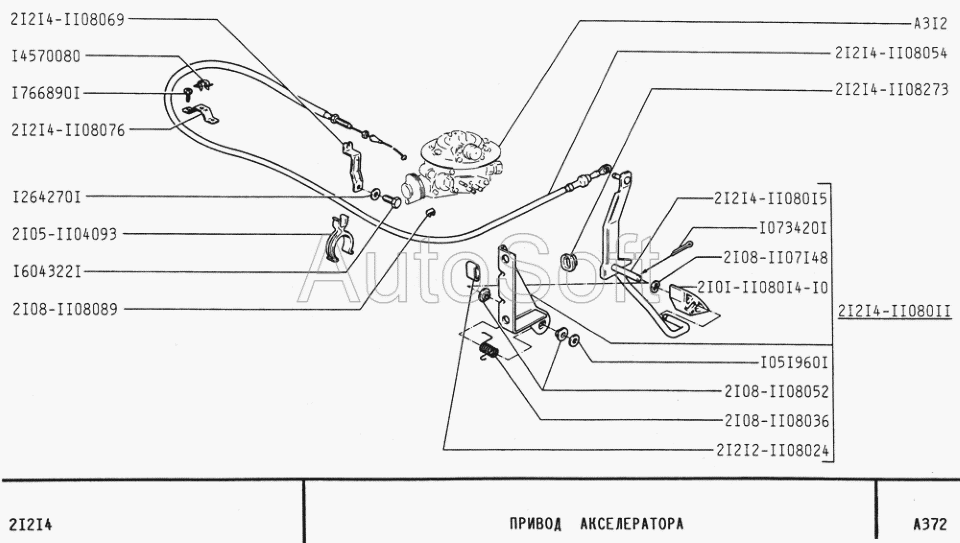

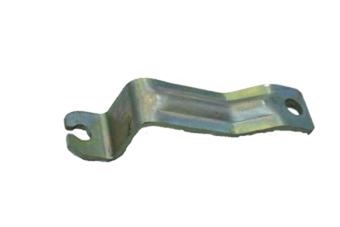

Трос газа свой. Он длинее чем все ВАЗовские. Потому что выведен в обвод двигателя. Педаль газа обычная от 21214. Скоба крепления троса на коллекторе своя. У меня ее к сожалению, нет, придется выгибать или попробовать переделать из инжекторной.

29:1758


30:2263



Кронштейн троса газа

30:41


31:550

Трос газа и педаль.

31:588

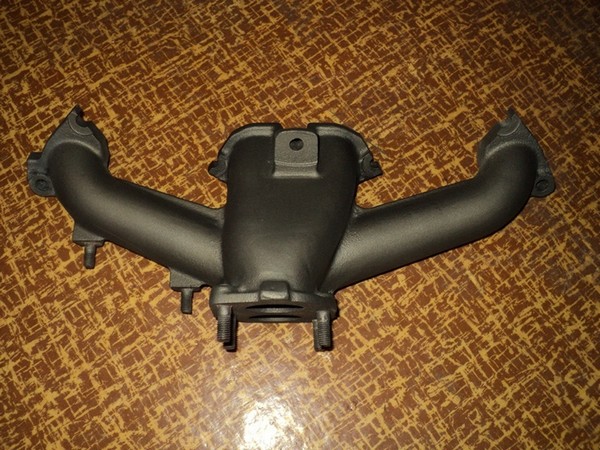

Выпускной коллектор свой. Ни разу его не видел. Отличие в том, что в нем нарезана резьба под датчик кислорода. У 21214 и 2123 датчик кислорода в штанах. Мне достался выпускной коллектор 2123 (Шнива). Так что датчик будет у меня в штанах.
Вот он после покраски.

31:1046


32:1553

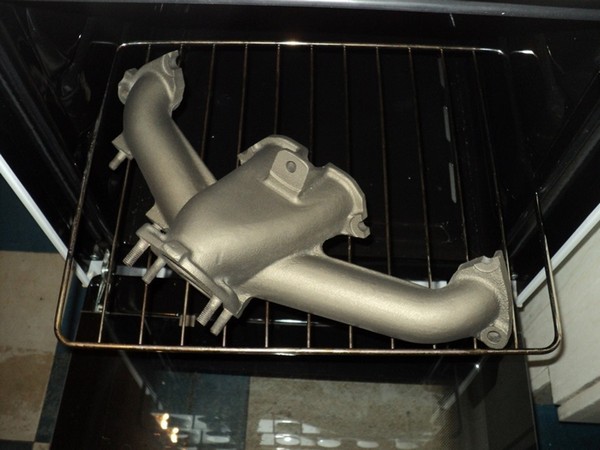

Запекается в духовке.

32:1596


33:2103



Коллектор 2123

33:26

Бензонасос свой. Погружной в баке. Насос выдает 1,9 бар.

33:128

2. Установка электробензонасоса на моновпрыск для Нивы

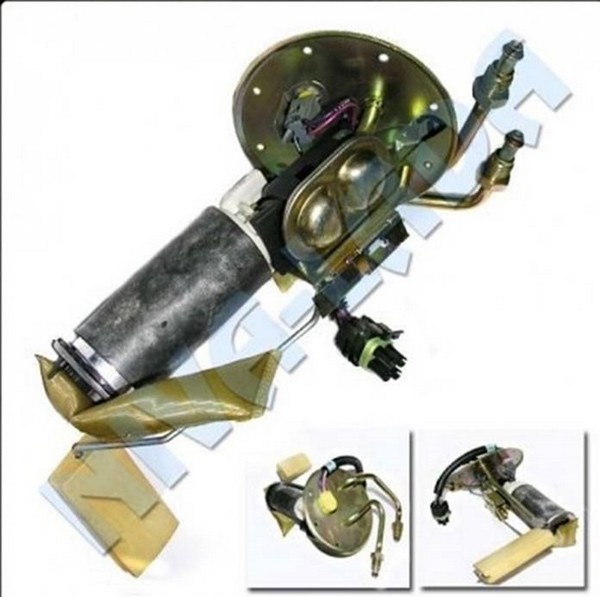

На моновпрыске бензонасос стоит свой. Разработанный GM.
Сам насос по данным производителя выдает давление 3 бар.

33:442

Установка электробензонасоса на моновпрыск для Нивы

34:949

Бензонасос 21214 GM моновпрыск

34:1003

Но отсутствие в свободной продаже таких запчастей как фильтр или датчик уровня топлива может закончится головной болью. Фильтр аналогичный установленному я так и не подобрал, кажется такой стоит на Шевроле Блейзер, но проверить можно только методом научного тыка. Сам насос купить не проблема, насос ставился на кучу авто американских авто, например, Ford Escort, Sierra, Scorpio. Его номер 60406 (производитель АТS).

34:1740


35:2247

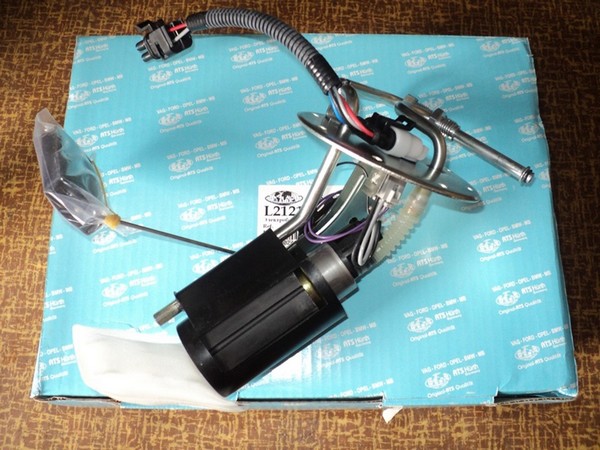

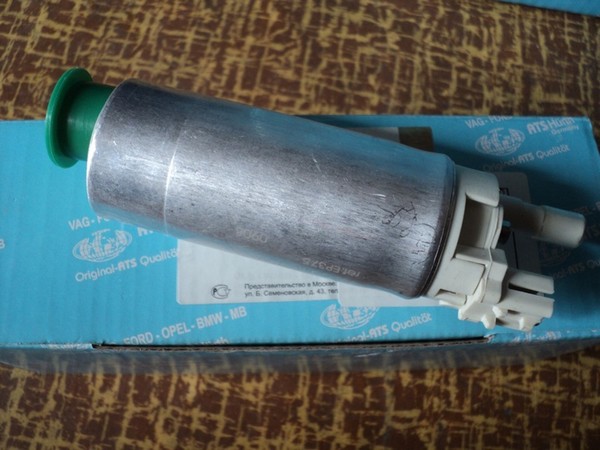

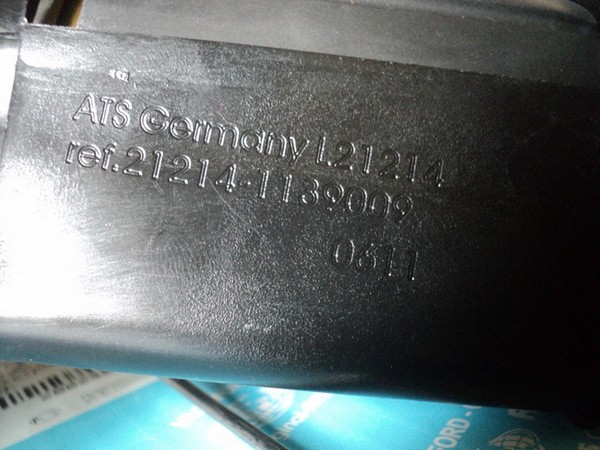

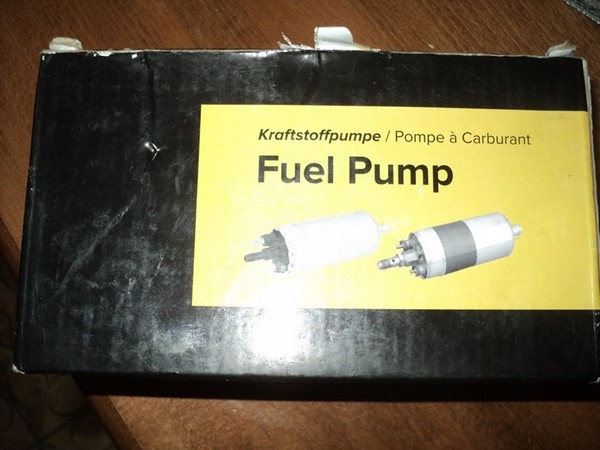

Поэтому, я пошел другим путем. Нужен только корпус бензонасоса, по объявлениям и на разборке найти не удалось. Поэтому купил самый дешевый насос в сборе 21214. На удивление, таким оказался фирмы АТS.

35:358


36:865

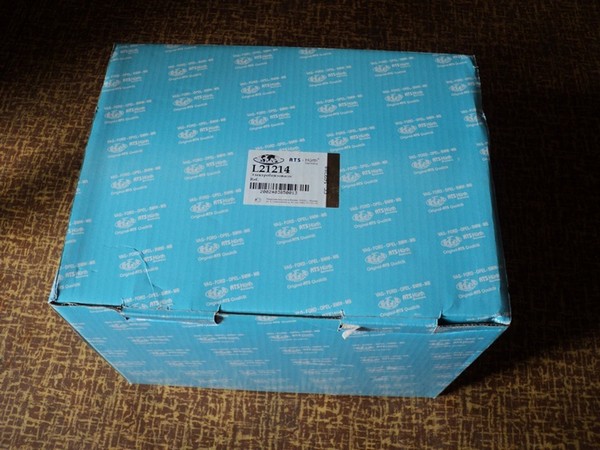

Коробка

36:883


37:1390

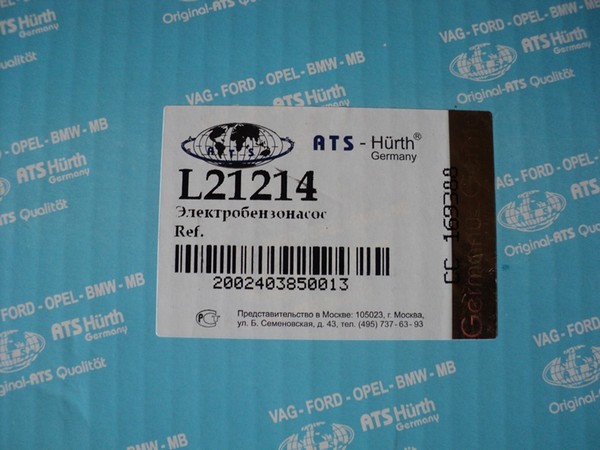

ATS L21214

37:1404


38:1911

Новый насос.

38:1937


39:2444



Теперь дело за малым, заменить на насосе сам насос, и так как у меня щиток приборов 2114, то и датчик уровня топлива.
Первый насос я купил от моновпрыска, но вот незадача, разъем у насоса американский и сам насос по-другому исполнен и уже не лезет в стакан.

39:461

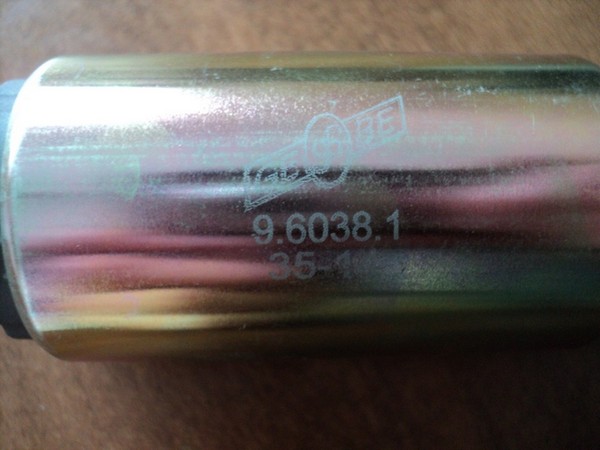

Второй насос я подобрал, насколько помню от моновпрысковой БМВ (Bosch 0580454001). Купил GEBE 9.6038.1 он же у нас продается под фирмой IKA. В этот раз все подошло.

39:731


40:1238

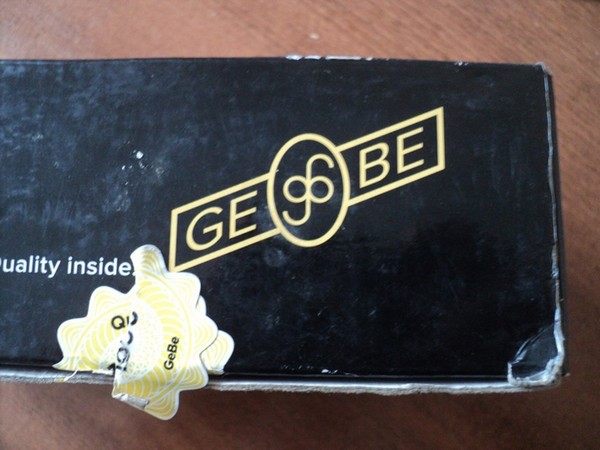

GEBE

40:1246


41:1753

GEBE

41:1761


42:2268



GEBE

42:7


43:514

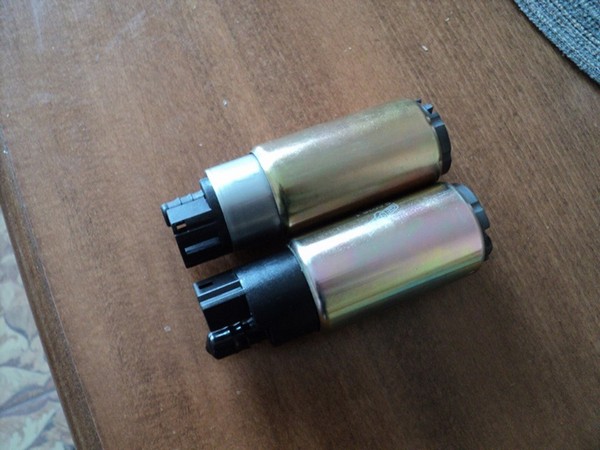

GEBE в сравнении с инжекторным насосом.

43:586

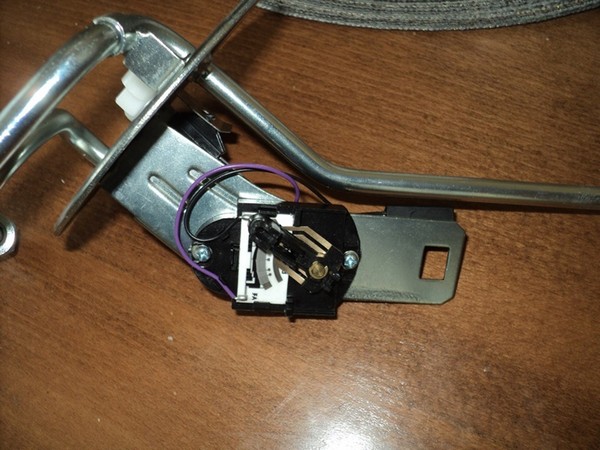

Теперь, надо заменить датчик уровня топлива, для этого был куплен ДУТ-1-03 от ВАЗ-2114 и просто переустановлен.

43:784


44:1291

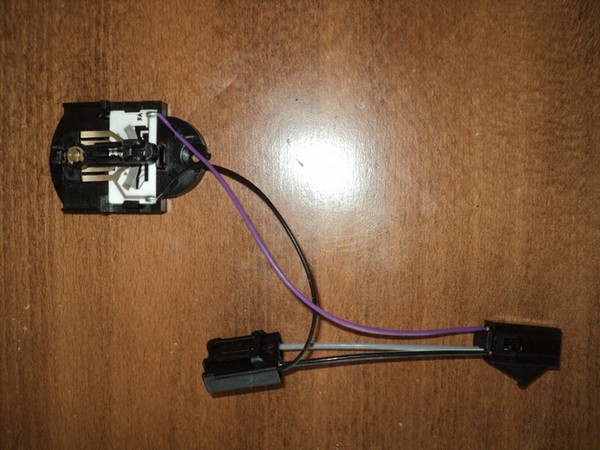

ДУТ-1-03

44:1306


45:1813

Установлен ДУТ-1-03

45:1849

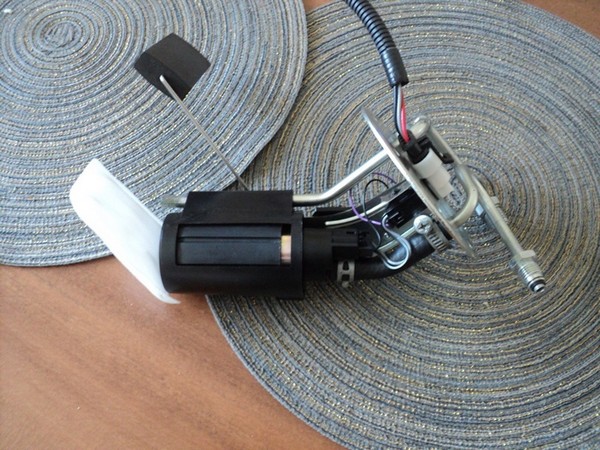

Ну и так выглядит насос в итоге.

45:1910


46:2417



Насос в сборе

46:27

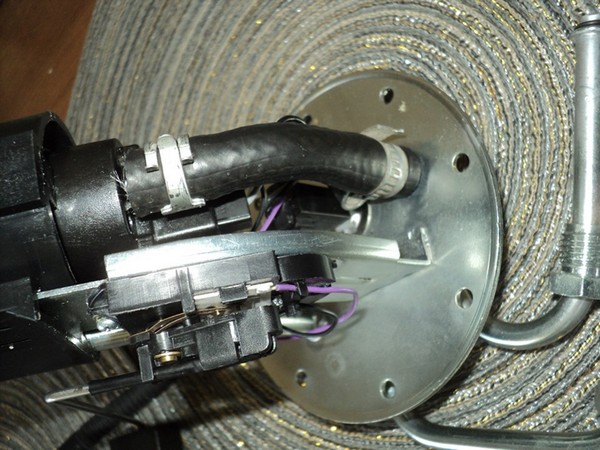

Пришлось повозиться с подающим шлангом. Родной пластиковый пришлось срезать. Новый такой же пластиковый натянуть так и не смог, и феном грел и в воде горячей держал, оплавил только его весь, но так и не смог его посадить. Вспомнил что у меня от ремкомплекта бензонасоса для Субару Импреза оставался шланг, оказалось, что он по размеру один в один, только чуть обрезать пришлось. Хомут оригинальный только один сохранился, второй поставил обычный червячный.

46:862


47:1369

Шланг от Субару Импреза

47:1416

https://www.drive2.ru/l/9832180/

47:1452

https://www.drive2.ru/l/2972128/, https://www.drive2.ru/l/2972195/

47:1522
