Настройка программ для самодиагностики Nissan Sunny

Содержание статьи:

0:37
  1. Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15
  2. OBD2 Bluetooth сканер и программа HobDrive

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

Пропущу долгий и утомительный рассказ как я заказал его в китае, 3 месятся ждал, а потом увидев извещение радостно побежал получать его на почту. Суть рассказа у меня будет в другом. Судя по отзывам на драйве к нашему протоколу подходят только две программы под андройд — hobdrive и car gauge.

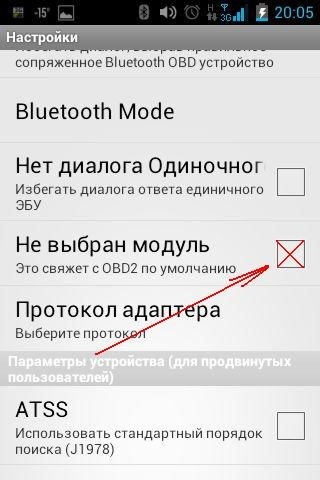

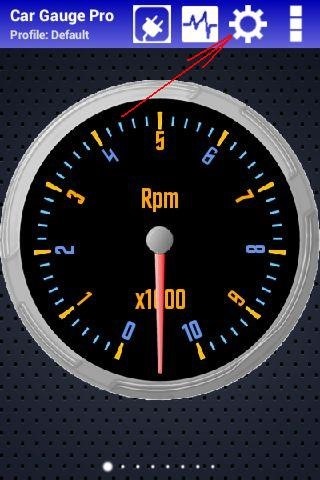

1. Car Gauge Pro настраивается следующим образом. ВАЖНО: При первом подключении по bluetooth он попросит ввести ключ синхронизации, вводим 1234. Заходим в настройки программы и если стоит галка в поле "не выбран модуль" убираем её

1:1680

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

2:2185



Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

3:504

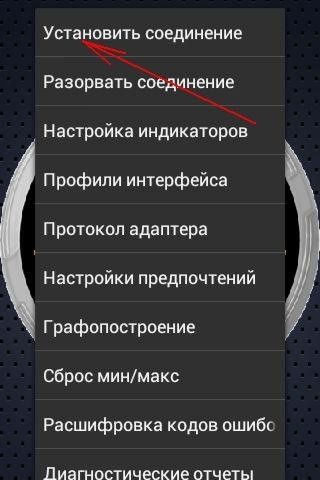

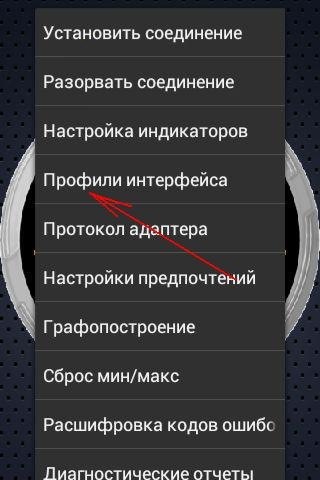

затем жмем системные свойства, далее установить соединение

3:617

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

4:1122

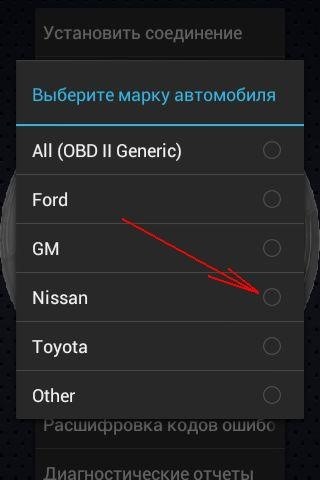

в появившемся окне жмем nissan

4:1176

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

5:1681

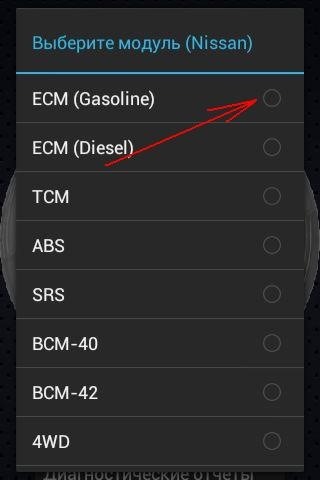

затем

5:1695

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

6:2200

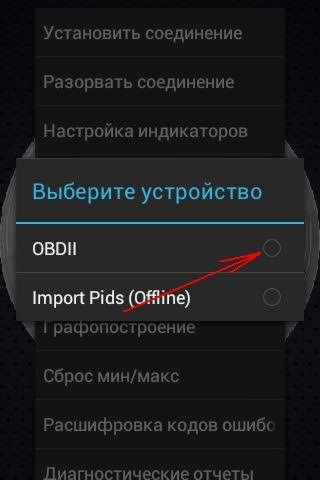

и наконец OBDII

6:26

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

7:531

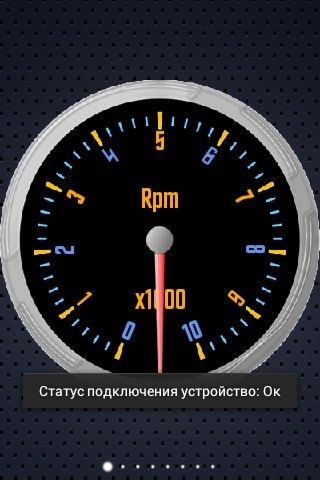

Телефон подключится к сканеру

7:590

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

8:1095

После чего нужно выбрать и настроить желаемые датчики из огромного списка, эт на ваше усмотрение

8:1276

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

9:1781

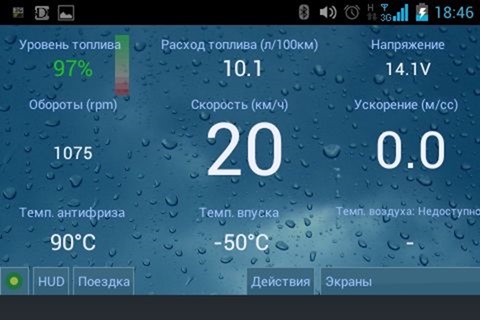

Интерфейс программки по приятнее, датчики устанавливать в ручную не надо, все самое необходимое уже есть. Все работает очень адекватно и удобно. Во время подключения сканера к hobdrive мотор должен быть заведенный, при заглушенном коннектится к телефону отказывается.

9:2269



Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

10:504

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

11:1009

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

12:1514

Продолжаю самостоятельную диагностику и наконец удалось настроить соединение программы TECU2 через блютуз. Дело не сложное, но без знания дела прокопался пол дня.

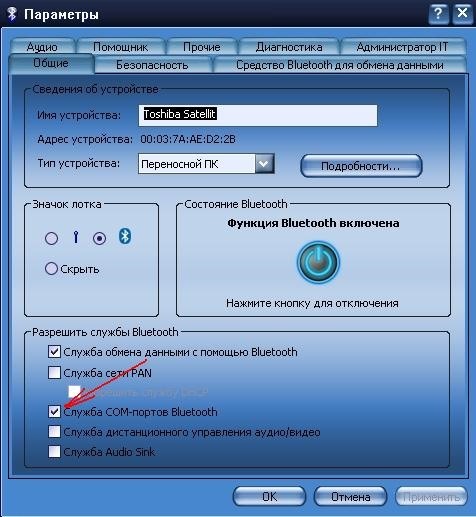

Для начала нужен ноут, программное обеспечение bluetooth которого поддерживает службу COM-портов. Посмотреть это можно в настройках bluetooth.

12:2058



Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

13:504

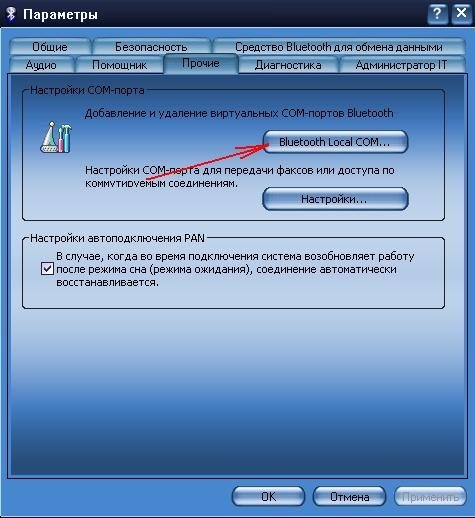

Затем следует создать виртуальный bluetooth COM-порт с порядковым номером до 15, по тому что в настройках программы TECU максимальный порт 15. но об этом позже. В настройках bluetooth выбираем "добавление и удаление виртуальных COM-портов"(на другом ноуте названия и обозначения могут быть другими, но смысл при этом не меняется)

13:1079

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

14:1584

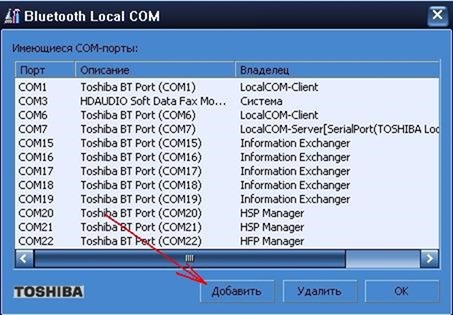

Далее пошагово добавляем новый порт от 1 до 15 на любой свободный.

14:1705

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

15:2210



Далее идем в машину и подключаем ELM327 в диагностический разъем. В настройках Bluetooth выбираем "добавить новое подключение". Дальше ВАЖНО выбрать настройку в РУЧНОМ режиме, выбрать из списка наш найденный сканер, как правило он называется OBDII. Длее важно в последующих шагах выбрать созданный нами COM-порт. Подключение готово.

15:593

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

16:1098

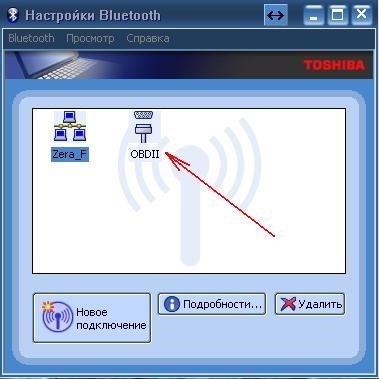

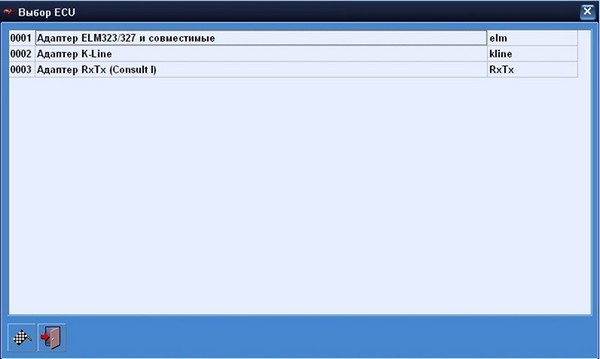

Теперь двойным щелчком по OBDII делаем сопряжение, иконка изменится. Всё, постоянное соединение с адаптером мы имеем. Осталось настроить саму программу. Запускаем TECU2, и в первом окне выбираем адаптер ELM323\327 и совместимые

16:1500

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

17:2005

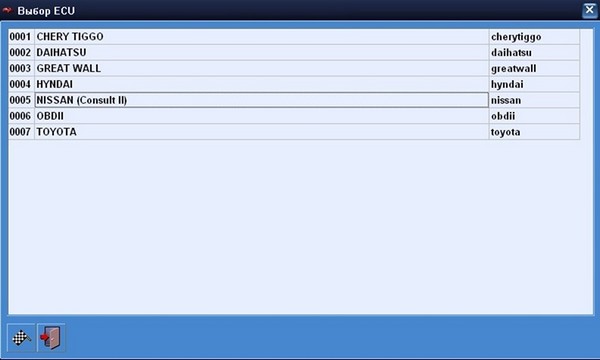

Далее выбираем NISSAN (Consult II)

17:50

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

18:555

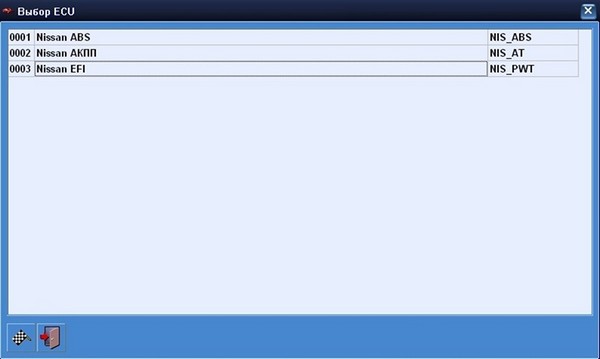

А дальше что вы хотите сканировать, систему АБС, АКПП либо непосредственно комп EFI. Для начала я просканировал EFI.

18:764

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

19:1269

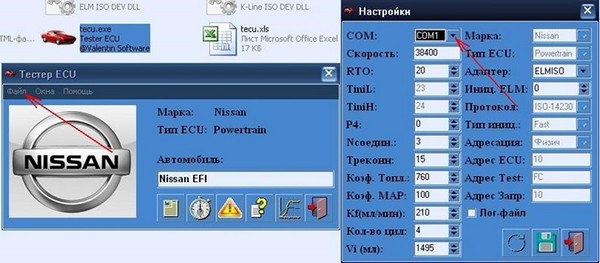

Щелкаем по EFI и видим главное окно программы, теперь нам нужно настроить соединение через наш созданный ранее COM-порт. Для этого щелкаем файл-настройки и в самой верхней графе выбираем номер порта, который мы создали. Щелкаем по зеленой дискетке внизу и выходим из настроек.

19:1771

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

20:2276

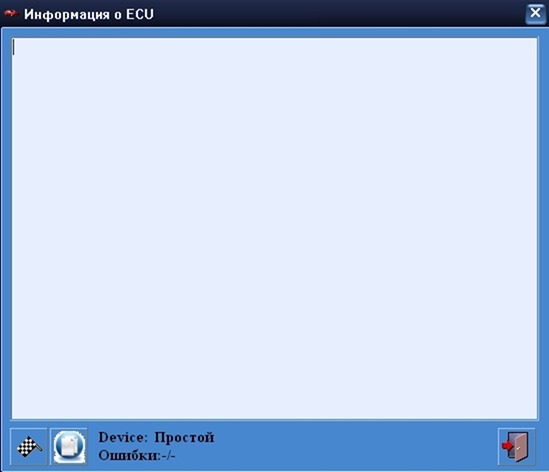

Заводим автомобиль. При первом соединении с автомобилем нажимаем кнопку ”Информация о ECU”(Кнопка с вопросительным знаком). Появится следующее окно

20:277

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

21:782

Жмем на флаг внизу и ждем ответа от ECU. Если всё в порядке и ноут подключился к бортовому компьютеру, то в окошке появится информация об автомобиле, типе сканера и еще много буков. Жмем на иконку "копировать параметры в файл" рядом с флагом и выходим.

21:1237

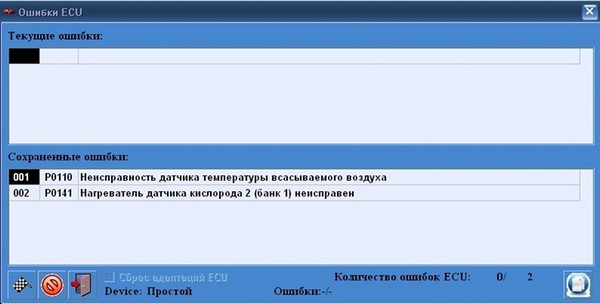

Ну а дальше по желанию можно посмотреть таблицы параметров в реальном времени, графики параметров. Полную инструкцию по использованию программы можно почитать во вкладке «помощь». так же можно сканировать ошибки и удалить их. У меня, к примеру, он нашел 2 ошибки

21:1719

Тестируем TECU2 через Bluetoth ELM327 Nissan Sunny b15

22:2224



Неисправность датчика температуры всасываемого воздуха это тот самый 4х контактный маф который у меня стоит сейчас и датчика температуры на нем впринципи нет. Нагреватель датчика кислорода 2 не испрваен — это как раз 2я лямбда которой у меня пока так же нет. Я попробовал удалить ошибки красным значком рядом с флагом, они удалились, чек погас, но как только я включил скорость и нажал на газ чек опять загорелся. Буду ставить и менять, как и запланировал.

22:831

Хочу подвести итог — программа рабочая, очень удобная и функциональная. Теперь визит на компьютерную диагностику для меня закрыт

22:1073

OBD2 Bluetooth сканер и программа HobDrive

Сегодня я хочу рассказать о покупке мной OBD2 Bluetooth сканера из Китая за 300р и его использовании.

22:1312

OBD2 Bluetooth сканер и программа HobDrive

23:1817

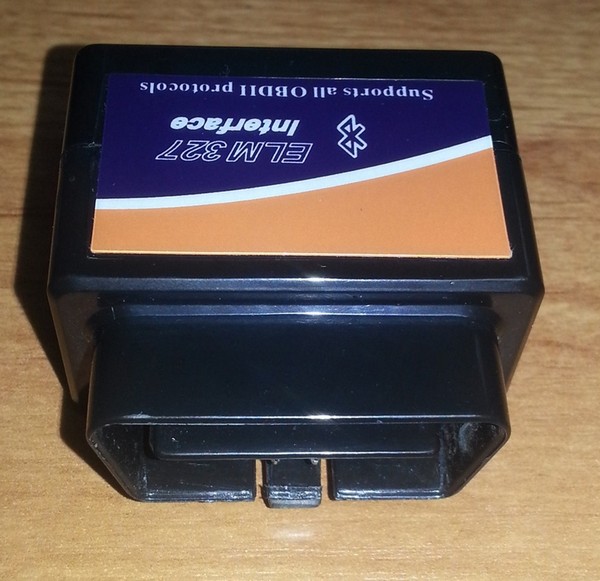

Сам сканер

23:1840

В общем, заказал сканер из Китая и стал его ждать. Пока дожидался в "этих ваших интернетах" искал информацию о программе для использования сканера. После недолгих поисков выяснилось, что на мою машину почти никакие программы не подходят, а если и подходят, то очень криво. На ниссановском форуме мне посоветовали попробовать программу Российских разработчиков HobDrive.

23:2518



OBD2 Bluetooth сканер и программа HobDrive

24:504

Программа HobDrive

24:535

Это было моё спасение, программа без проблем встала и на телефон, и на планшет магнитолы.
И вот настало время Ч. Посылка пришла (3 недели из Китая). Получил довольно быстро, в очереди было пару человек. Как только вышел из почты сразу вскрыл пакет и подключил сканер. Сначала немного помучался с настройкой и подключением программы к сканеру, но это из-за моего нетерпения. Оказывается, надо сначала сделать сопряжение сканера и устройства (телефон или планшет). Далее заходим в настройки ELM соединения в программе HobDrive и выставляем все пункты как на фото (подходит для моего сканера и моего планшета, как на остальных не знаю)

24:1676

OBD2 Bluetooth сканер и программа HobDrive

25:2181

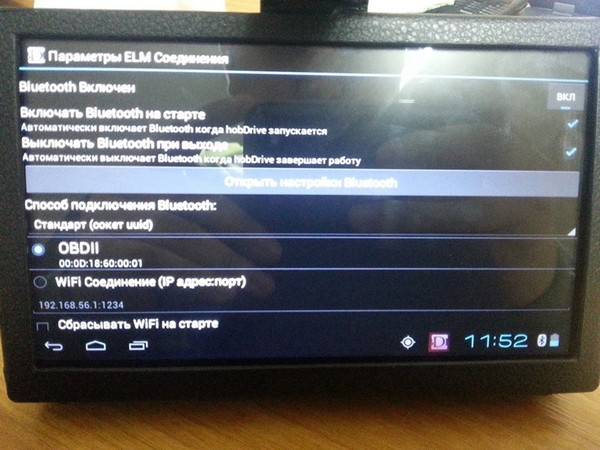

Меню настроек ELM соединения

25:53

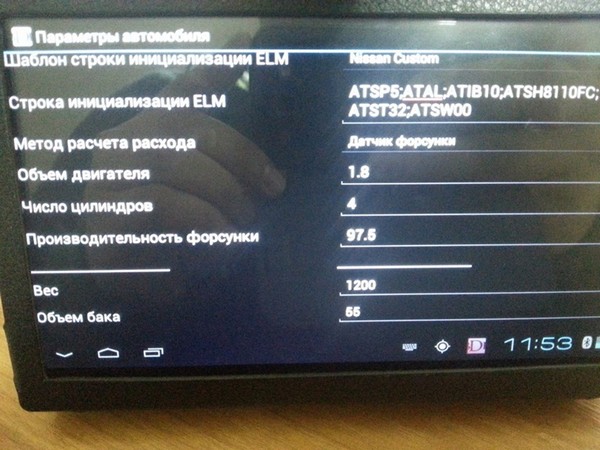

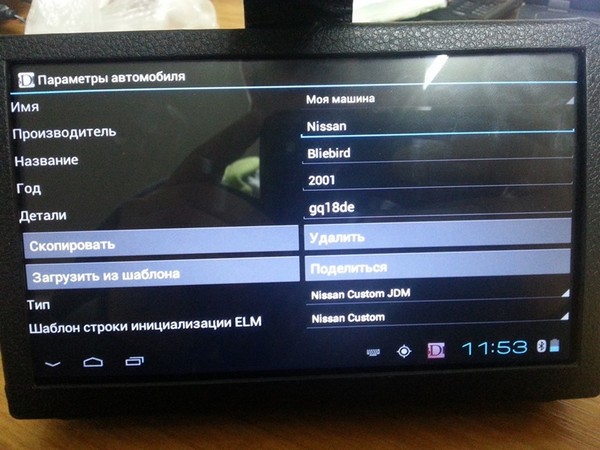

Далее заходим в параметры автомобиля и либо выбираем из шаблонов свой авто

25:194

(мой авто там был полностью настроенный) либо ручками вбиваем инфу и параметры найденные в на просторах интернета, либо пообщавшись с разработчиками, которые с легкостью идут на контакт.

25:539

OBD2 Bluetooth сканер и программа HobDrive

26:1044

Меню настроек параметров автомобиля

26:1115

OBD2 Bluetooth сканер и программа HobDrive

27:1620

Меню настроек параметров автомобиля

27:1691

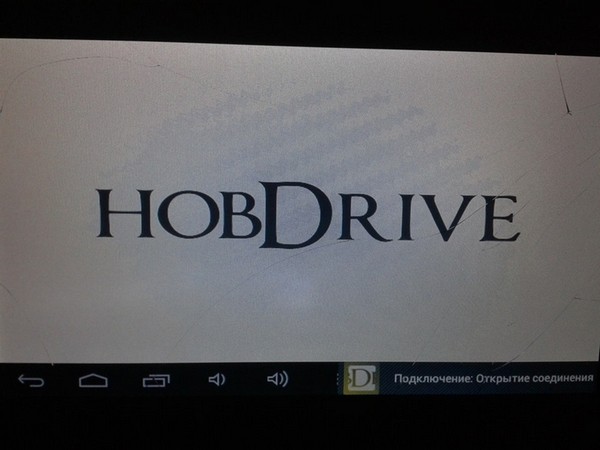

После выполненных манипуляций программа у меня не соединилась со сканером. Пришлось перезапустить планшет. После перезагрузки программа начала выдавать сообщения о соединении и в конце сказала, что можно начинать пользоваться.
Далее я просто выложу несколько фоток сделанные в процессе езды и дам небольшие комментарии.

27:2287

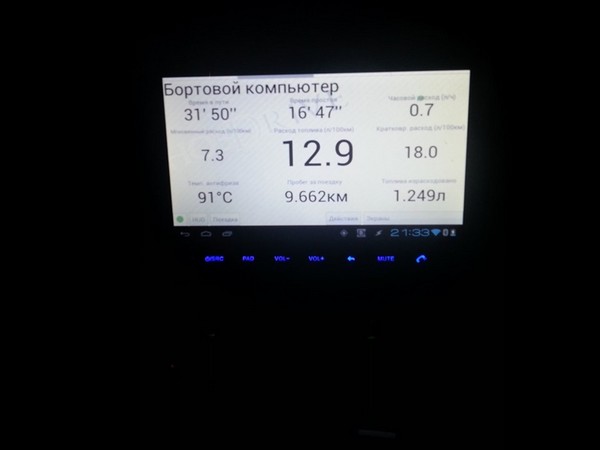

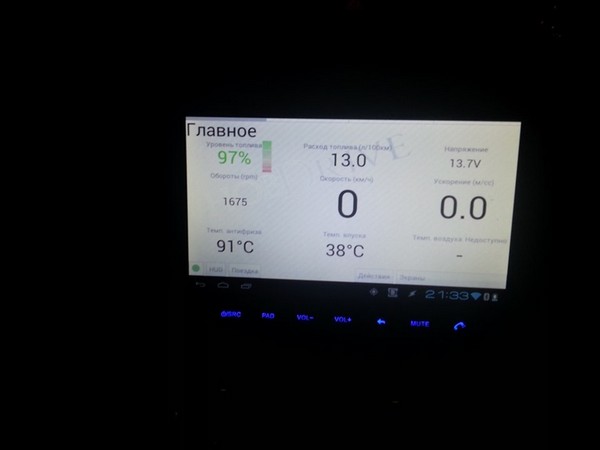

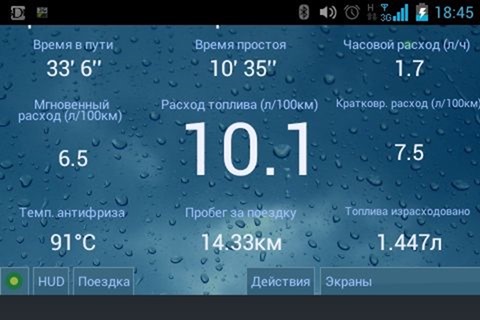

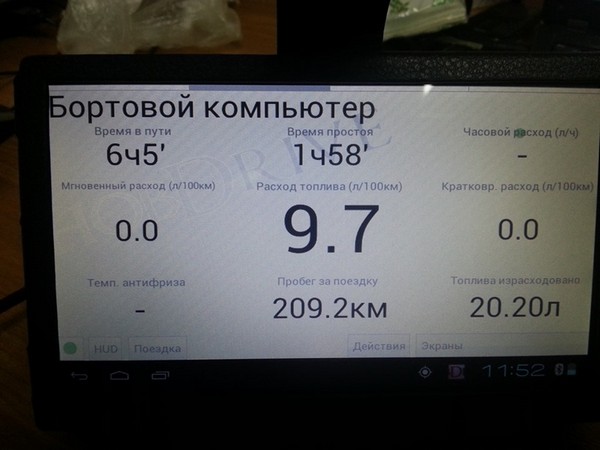

На этих двух фотографиях выведена информация о расходе (среднем, краткосрочном, мгновенном, в час), о времени в пути, о времени простоя, температуре антифриза и впуска, одометр, тахометр, спидометр. Да много о чем.

27:388

OBD2 Bluetooth сканер и программа HobDrive

28:893

В процессе использования с подключением к авто

28:983

OBD2 Bluetooth сканер и программа HobDrive

29:1488

В процессе использования с подключением к авто

29:1578

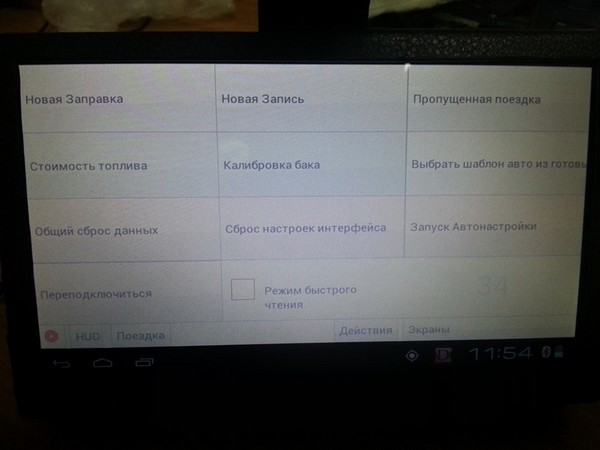

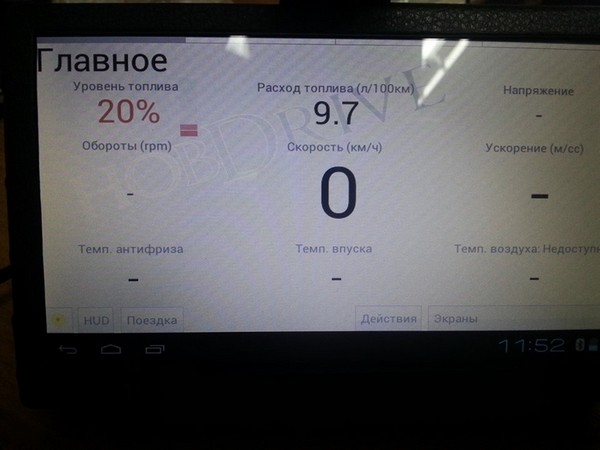

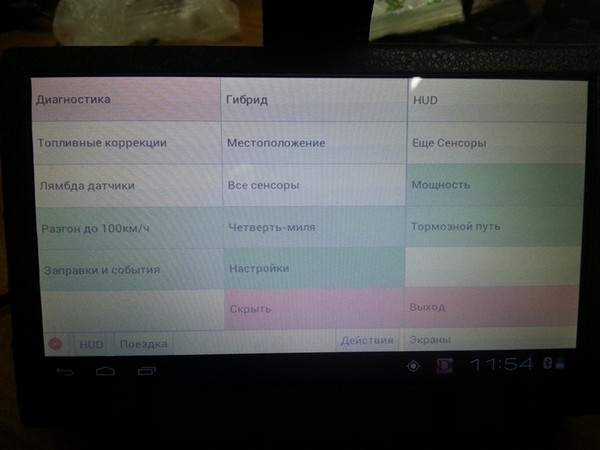

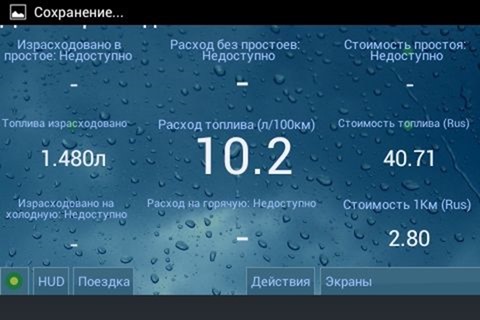

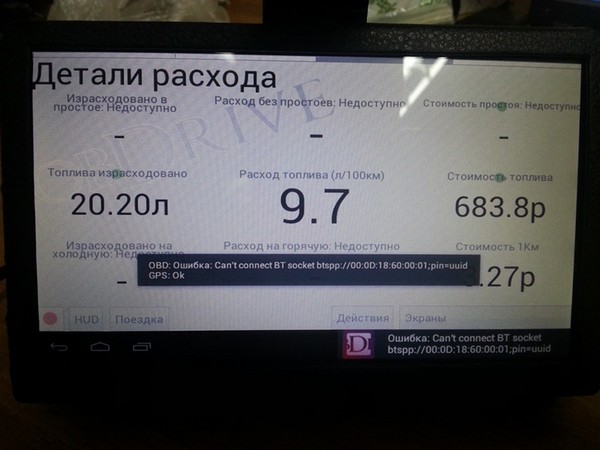

Остальные фото сделаны без подключения к авто с сохраненной последней информацией

29:1734

OBD2 Bluetooth сканер и программа HobDrive

30:2239



OBD2 Bluetooth сканер и программа HobDrive

31:504

OBD2 Bluetooth сканер и программа HobDrive

32:1009

OBD2 Bluetooth сканер и программа HobDrive

33:1514

OBD2 Bluetooth сканер и программа HobDrive

34:2019



Так же данная программа умеет считывать и сбрасывать ошибки, но за неимением оных не могу продемонстрировать. Можно использовать демо версию в качестве обычного БК, либо купить полную версию за 600~руб. и использовать по полной.

34:417
