Переделка подсветки поворота на габариты на Toyota Mark II (90)

После покупки Самурая долго не мог разобраться с его оптикой. Потом заметил, что туманки (это я на тот момент думал, что это туманки не горят), далее прочитал что это подсветка поворота. Но все равно это сути не меняет — не хотели они гореть при включенном ближнем свете + поворотник. Сегодня сделал левый — просто зачистил контакт и все заработало, а вот с правым сложнее не хочет гореть и все. Что это: шлейф, пред, контакт? Лампа исправная проверял…
Так как толку от них мало, переделать их как почти у каждого второго марковода — то есть подключить как габариты. Благо инфы полно и на D2R и на сайте TOUER.V. В общем, работы на 10-15 минут:
1. Отворачиваем 5 шурупов, что крепят кожух рулевой колонки (можно снять не кожух, а подрулевую панель)
2. Снимаем кожух (или панель)
3. Находим широкий разъем (расположен на рулевой рейке) Я не стал даже пытаться его разъединять, итак все можно достать.

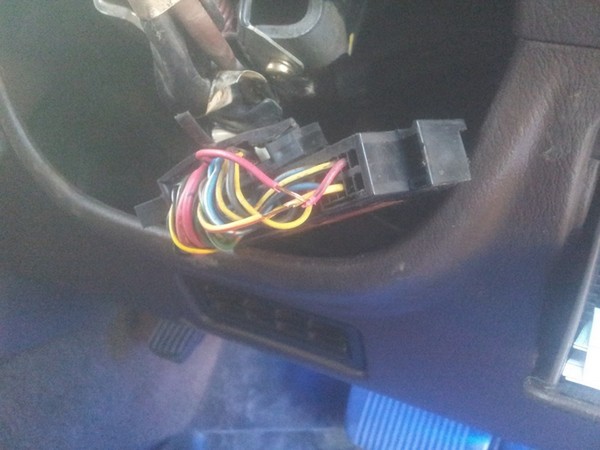

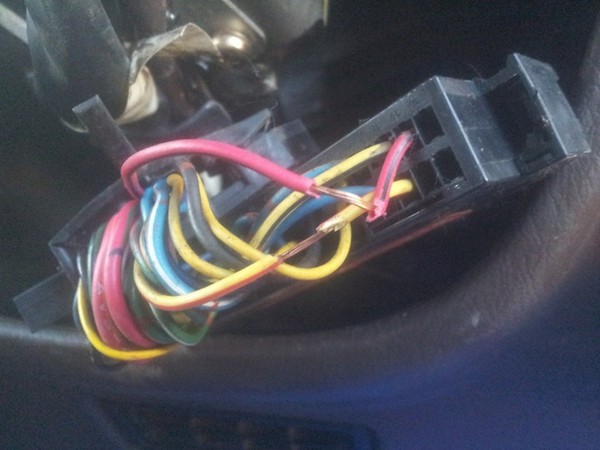

4. Зачищаем изоляцию на крайнем красно-черном и крайнем желто-красном проводе с правой стороны колодки

0:1792

Переделка подсветки поворота на габариты на Toyota Mark II (90)

1:2297




2:504

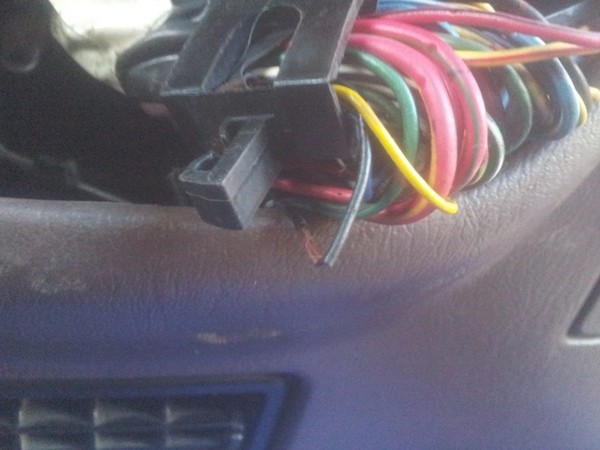

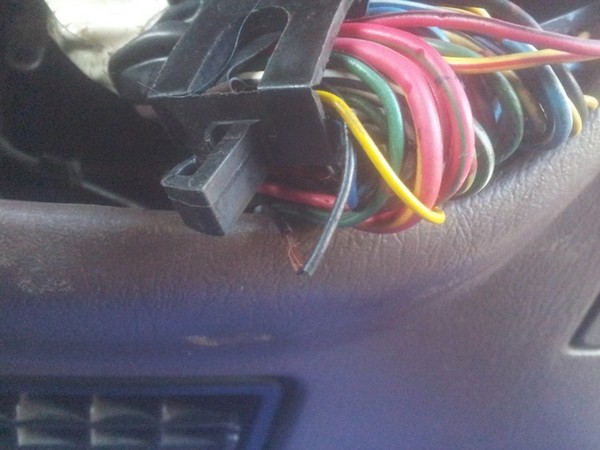

5. Зачищаем изоляцию на крайнем черном проводе с левой стороны колодки

2:636


3:1141


4:1646

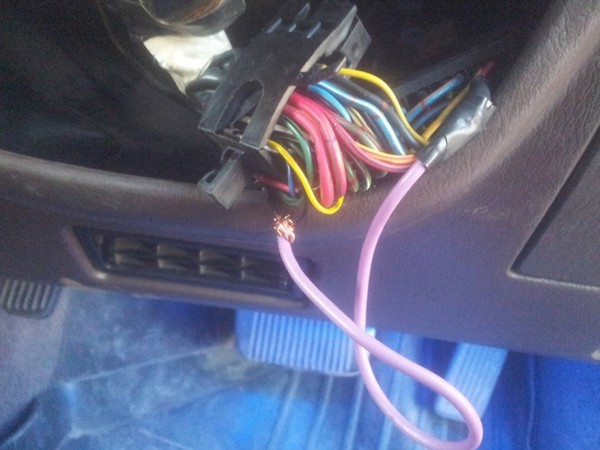

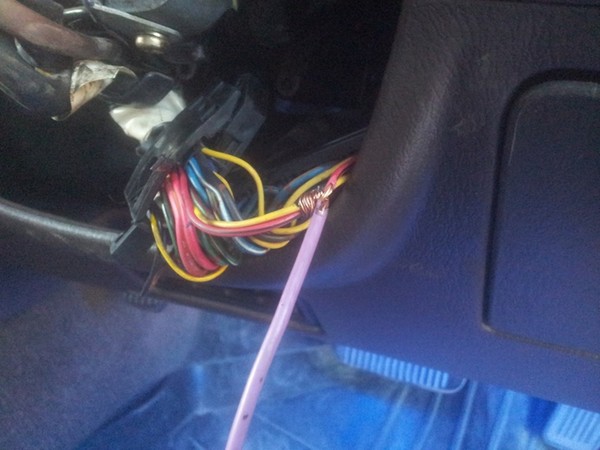

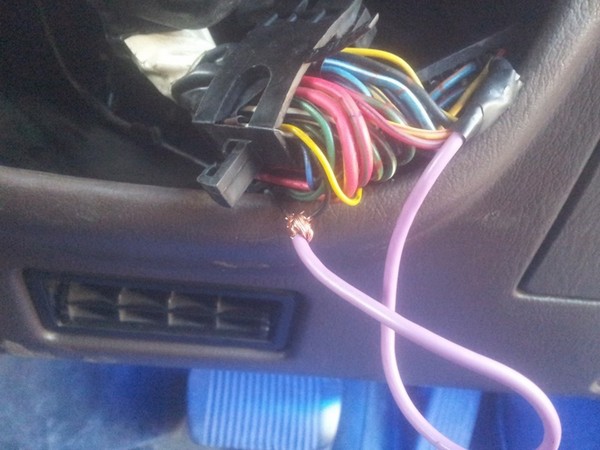

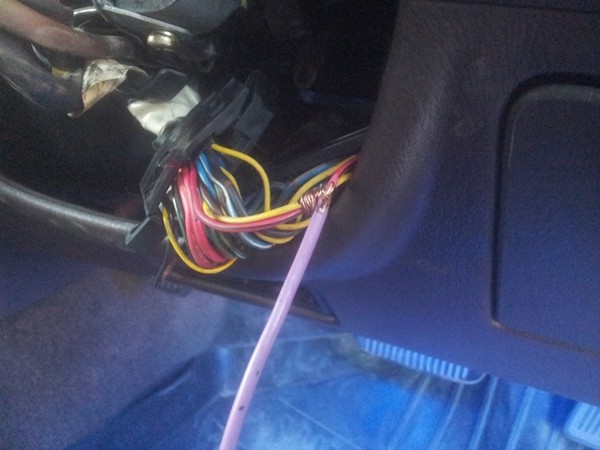

6. Соединяем все три провода (красно-черный, желто-красный и черный) вместе любым проводом 5-10 см. (на фото фиолетовый провод)

4:1873


5:2378




6:504


7:1009


8:1514

7. Изолируем все это дело изолентой либо сажаем в термоусадку чтобы все было по феншую.
8. Ставим на место кожух или панель.
9. Включаем габариты и наслаждаемся результатом! Подсветка поворотников светит вместе с габаритами — что и требовалось сделать.

8:1977

https://www.drive2.ru/l/6897639/

8:2013
