Поворотные кулаки НИВА



0:7

Содержание статьи:

0:47
  1. Установка рычагов поворотных кулаков от Шнивы
  2. Отвязка переднего моста и замена кулаков в НИВУ
  3. Переточка поворотного кулака под подшипник Iveco НИВА

Установка рычагов поворотных кулаков от Шнивы

Думаю, многие знают о "неповоротливости" длиннобазной Нивы 2131 (не М). Сначала мне это не казалось столь проблемным, но чем больше ездил, тем больше понимал-"А машина не столь маневренна, как хотелось бы!" Потом совершенно случайно нашел информацию по рычагам поворотных кулаков Шнивы: они короче и с точки зрения управления-гораздо лучше подходят на 31-ую ниву (в отличие от штатных рычагов 21213). В этом году решил установить их, совместив с обновлением подвески.
Для установки рычагов Шнивы, которые короче "родных" на 2.5 см

0:1382

Установка рычагов поворотных кулаков от Шнивы

1:1887

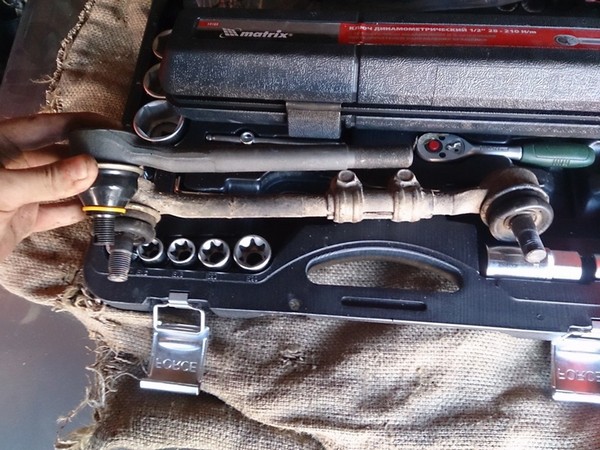

необходимо купить две правые боковые рулевые тяги (левая еще длиннее) от все той же Шнивы, или сэкономив взять только длинные части тяг (короткие не отличаются):

1:2183



Установка рычагов поворотных кулаков от Шнивы

2:504

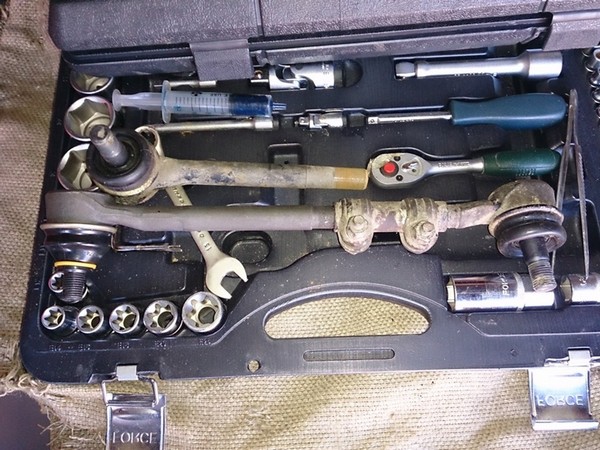

Сравнение длинных частей

2:554

Установка рычагов поворотных кулаков от Шнивы

3:1059

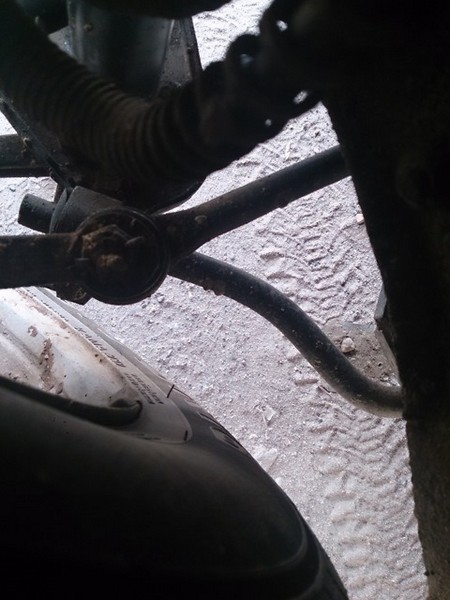

Можно оставить родные тяги, но в данном случае в регулировочных муфтах остается мало резьбы вкрученных тяг:

3:1260

Установка рычагов поворотных кулаков от Шнивы

4:1765

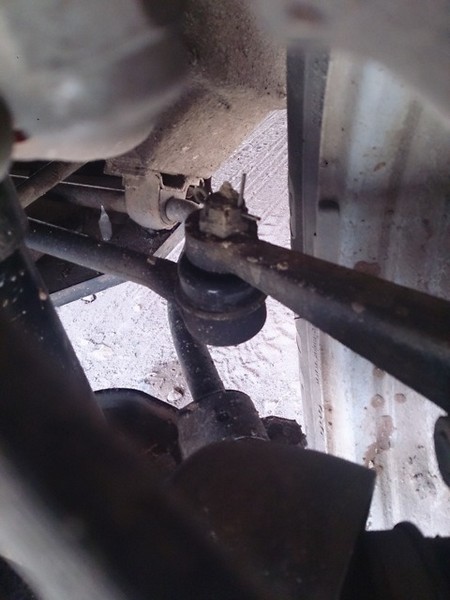

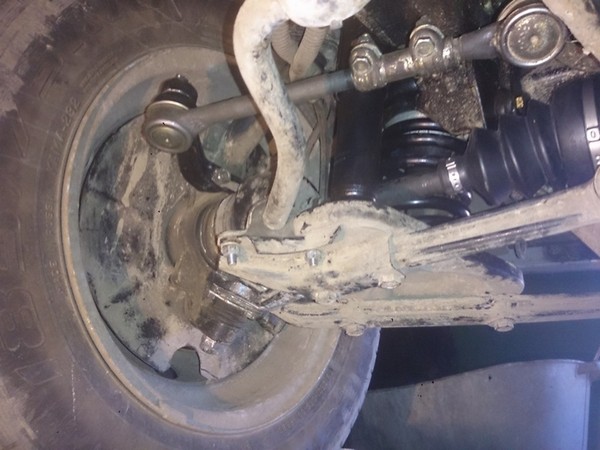

Так это выглядит в сборе

4:1813

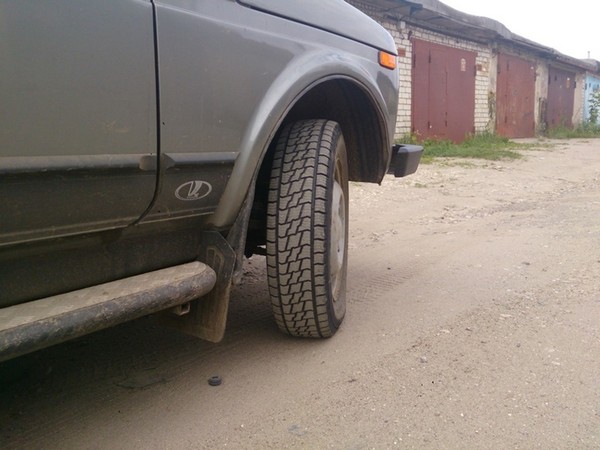

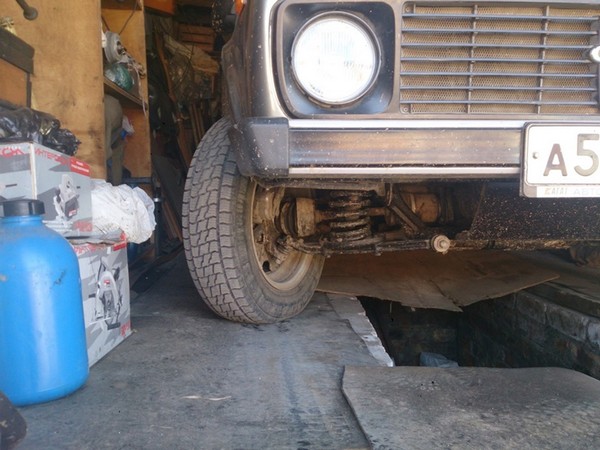

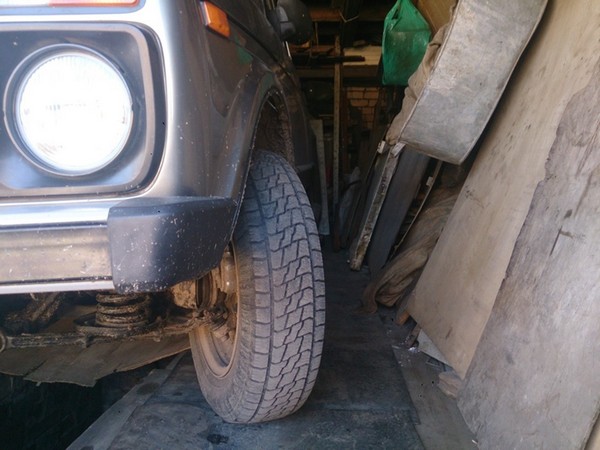

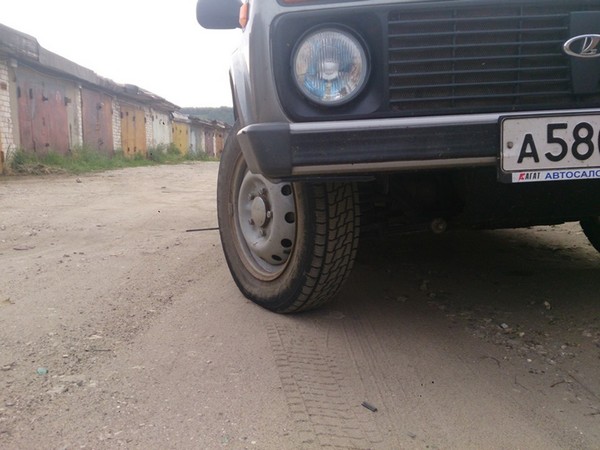

Выворот колёс:

4:1843

Установка рычагов поворотных кулаков от Шнивы

5:2348



Установка рычагов поворотных кулаков от Шнивы

6:504

Установка рычагов поворотных кулаков от Шнивы

7:1009

Установка рычагов поворотных кулаков от Шнивы

8:1514

Установка рычагов поворотных кулаков от Шнивы

9:2019



Сверху 21213

9:21

Установка рычагов поворотных кулаков от Шнивы

10:526

Установка рычагов поворотных кулаков от Шнивы

11:1031

В результате получаем уменьшенный на 2 метра радиус разворота.

11:1149

Впечатления от установки поворотных кулаков для НИВЫ:
1) На трассе приходится меньше подруливать, управление стало немного острее (легче объезжать препятствия);

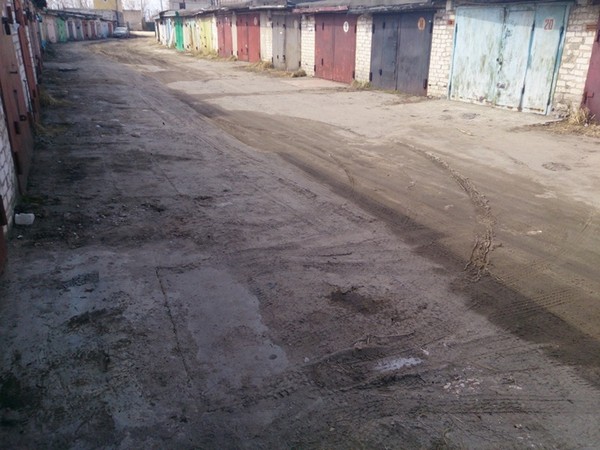

2) Выезд передом из гаража, думаю по следам все понятно:

11:1551

Установка рычагов поворотных кулаков от Шнивы

12:2056



3) Разворот теперь без проблем:

12:58

Установка рычагов поворотных кулаков от Шнивы

13:563

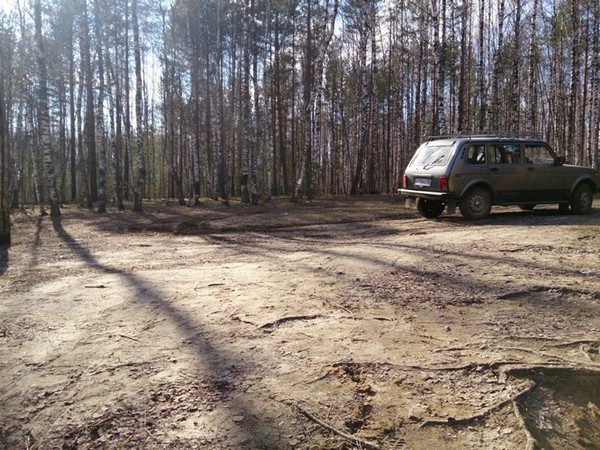

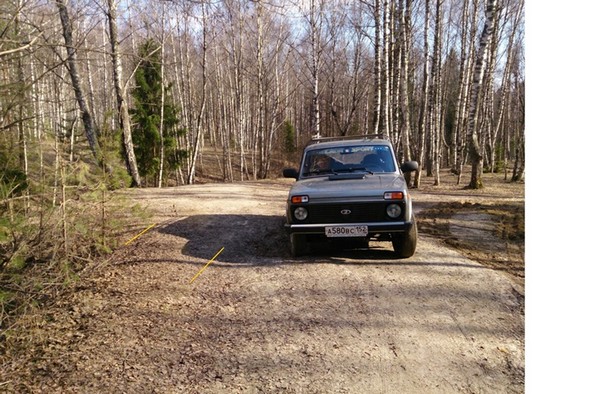

На роднике разворот на 180 градусов (желтым отметил следы, где раньше упирался в обрыв)

13:722

Установка рычагов поворотных кулаков от Шнивы

14:1227

Отвязка переднего моста и замена кулаков в НИВУ

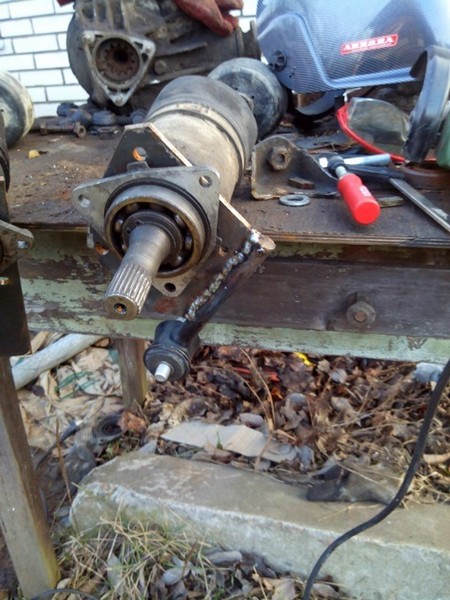

За прошедшие дни мои руки срослись с сварочным аппаратом и болгаркой. Хотя при установке мотора мной и были сделаны хитрые кронштейны, позволяющие крепить штатно нивовский мост, я все-таки решил отвязать его. Изучив рынок идей и готовых решений решил варганить кронштейны крепления к балке самостоятельно (а то готовые с шнивы по 1200 за штуку слишком жирно) Все вырезал из 8 мм стального листа, теперь я познал истинный дзен фигурного реза болгаркой. К одной из сторон приварил разрезанную на пополам реактивную тягу, получилось как-то так

14:2308



Отвязка переднего моста и замена кулаков в НИВУ

15:504

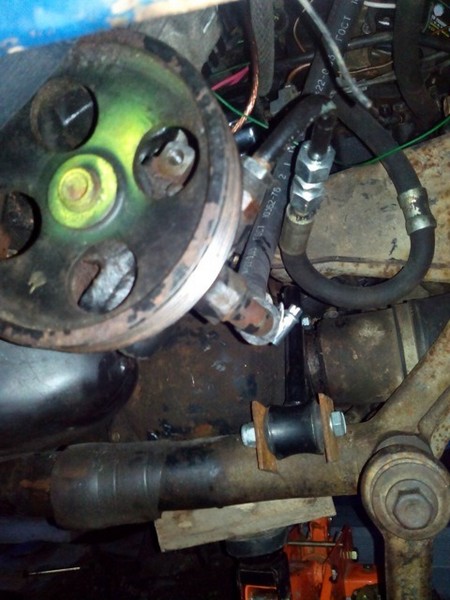

на машине это теперь смотрится так:

15:572

Отвязка переднего моста и замена кулаков в НИВУ

16:1077

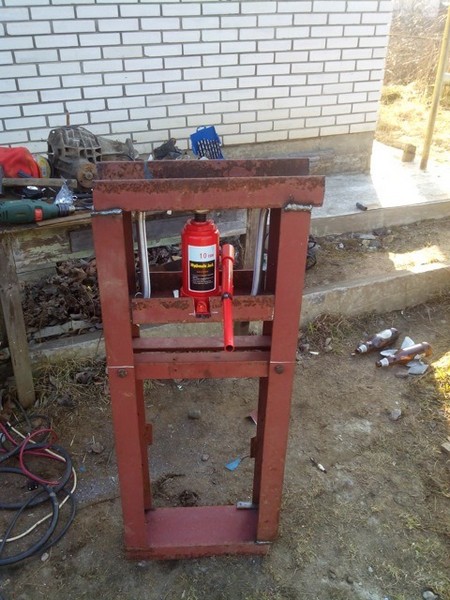

Поскольку накануне пришли кулаки с подшипниками ивеко, то решил поменять и их. А раз все разбирать, то заодно можно и сайлентблоки в верхних и нижних рычагах поменять, они уже давно об этом просили. Кто сталкивался с этой операцией, тот знает, что ось нижних рычагов в 90% случаев вытащить почти нереально. Так что смело покупаем новую, а старую, предварительно попытавшись прокрутить, срезаем болгаркой и выбиваем остаток кувалдой к такой-то матери. Если не получается выбить, то высверливаем (это очень долго и трудоемко) У соседа моего даже приспособление для высверливания была. Что бы не мучится с выколачиванием старых и забиванием новых сайлентблоков, я за вечер собрал себе пресс. Использовал то, что валялось в гараже, под забором и еще черт знает где. Получилось вроде бы не плохо

16:2514



Отвязка переднего моста и замена кулаков в НИВУ

17:504

Правда потом его пришлось немного модернизировать. Стол, на который кладется деталь, я изначально сделал с 50-го уголка (на фото) но его продавило почти сразу же, а болты М10, которыми он крепился- срезало. Стол теперь сделан из 16-го швеллера, как и весь пресс.
Процесс сборки я думаю и так всем понятен, так что описывать его я не буду.

17:1108

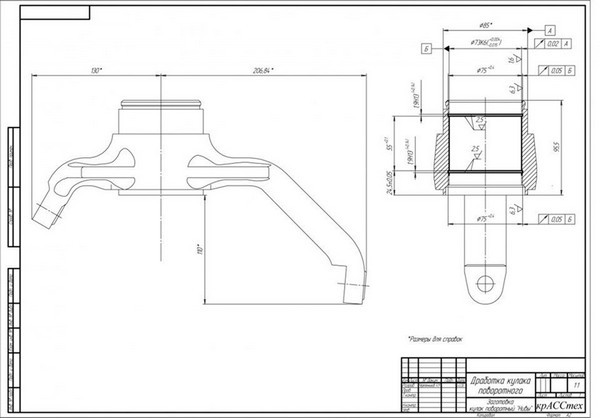

Переточка поворотного кулака под подшипник Iveco НИВА

Переточка поворотного кулака под подшипник Iveco НИВА

18:1714

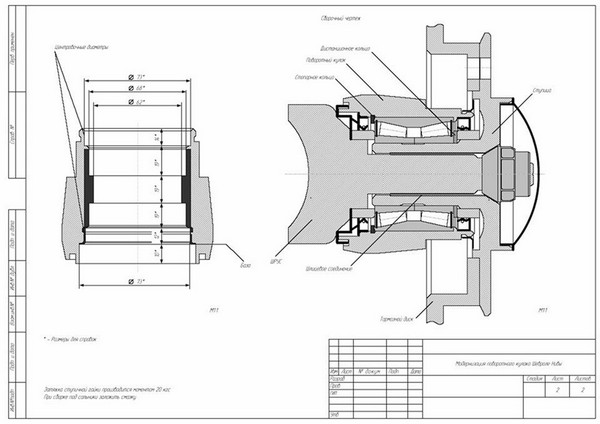

переточка поворотного кулака под подшипник Iveco подшипник можно еще использовать 1. SKF BTH1024C, VKBA3551 2. FIAT 93 82 4579 3. HK 90/83 4. RUVILLE 4013 5. TIMKEN K 80758 6. OPTIMAL 681 923 7. MAGNETI MARELLI KKR1122 8. KYK BTH 1024 9. SNR R140.13 10 RBF PN 70028 11 NK 752341

18:2063



Переточка поворотного кулака под подшипник Iveco НИВА

19:504

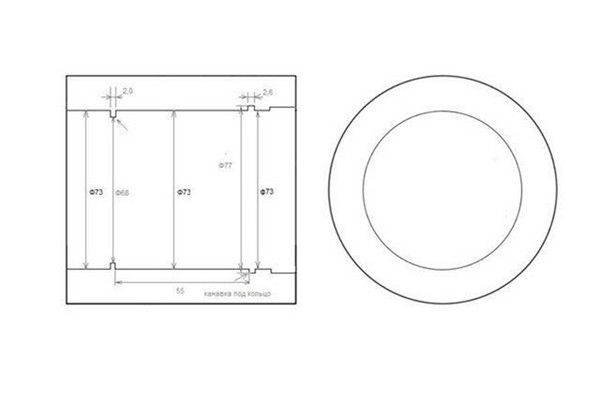

переточка поворотного кулака под подшипник Iveco

19:594

Переточка поворотного кулака под подшипник Iveco НИВА

20:1099

переточка поворотного кулака под подшипник Iveco

20:1189

Переточка поворотного кулака под подшипник Iveco НИВА

21:1694

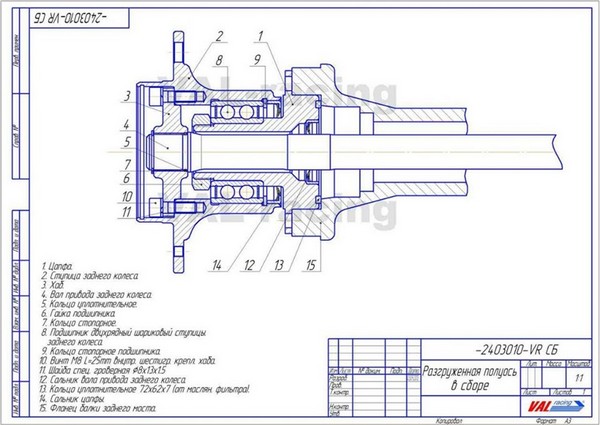

Комплект усиленных, разгруженных полуосей НИВА

21:1785

https://www.drive2.ru/l/3988935/, https://www.drive2.ru/l/8278081/, https://www.drive2.ru/l/3523536/

21:1889
