Подгонка коллекторов ВАЗ 2108

Коллектор – техническое устройство, которое является частью двигателя внутреннего сгорания в автомобиле. Основная функция коллектора – это подача горячих смесей в двигатель, а также их отвод. Обычно коллектора два – впускной и выпускной.

0:445

Подгонка коллекторов ВАЗ 2108

1:950

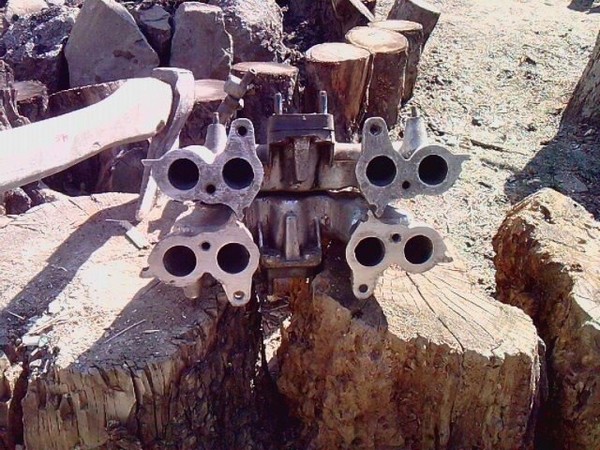

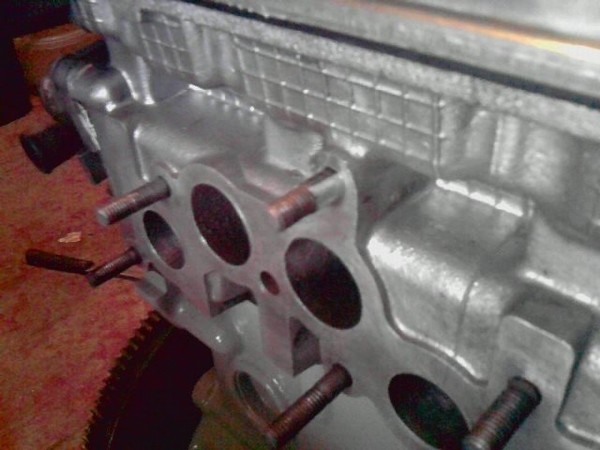

Проблема: голова была с 1.5, а коллектор как оказалось 21081, соответственно с меньшим диаметром каналом, пришлось искать 2108

1:1175

Задача: подогнать коллектор под ВАЗ 2108

1:1251

 Подгонка коллекторов ВАЗ 2108

2:1765

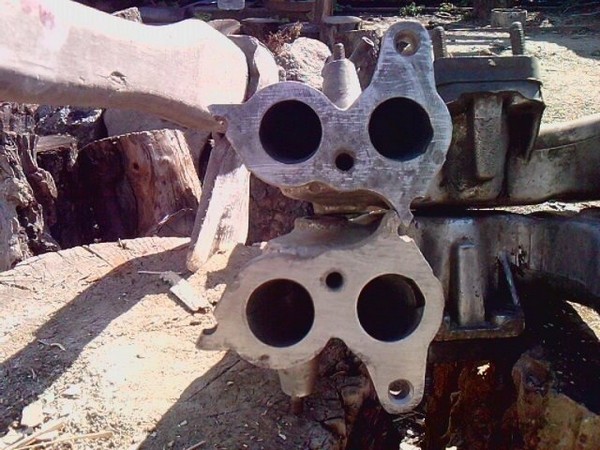

вот они, сверху 81

2:1799

clip_image002[6]

3:2304



почему то на фото не сильно видно разницы, но она есть

3:100

Коллектор болтался на шпильках, давно в инете читал что его штифтуют, как не имел понятия. Решение пришло почти сразу…на помощь пришел металлопрофиль под гипсокартон, его толщина примерно 0.3-0.4 мм

3:462

отрезал по толщине привалочной поверхности

3:546

Подгонка коллекторов ВАЗ 2108

4:1051

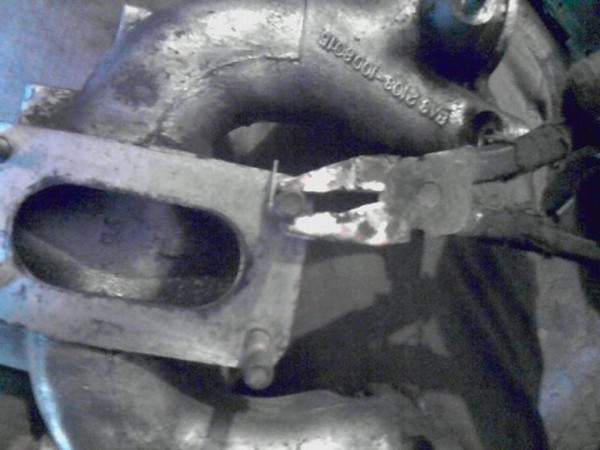

на помощь пришел коллектор-прижимаем кусочек к шпильке

4:1156

clip_image004[6]

5:1661

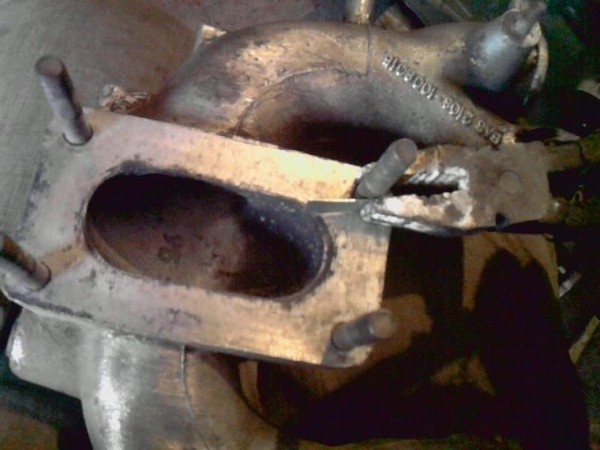

закручиваем

5:1687

Подгонка коллекторов ВАЗ 2108

6:2192



обжимаем, придаем форму

6:46

Подгонка коллекторов ВАЗ 2108

7:551

вот такая проставочка

7:595

clip_image007[6]

8:1100

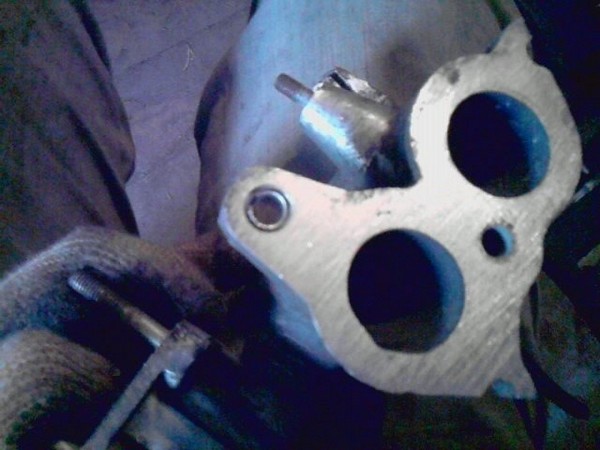

вставляем в отверстие коллектора

8:1165

clip_image008[6]

9:1670

разравниваем

9:1698

Подгонка коллекторов ВАЗ 2108

10:2203



чуть поджимаем и одеваем на шпильку головки

10:83

Подгонка коллекторов ВАЗ 2108

11:588

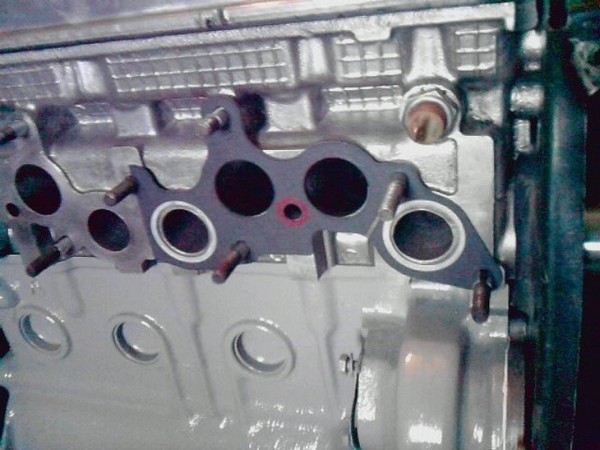

примеряем прокладку-все четко

11:647

Подгонка коллекторов ВАЗ 2108

12:1152

К счастью прокладка после штифтов стала строго по центру, не пришлось ее точить и подрезать. На другой машине(без штифтов) приходилось подрезать отверстие прокладки около миллиметра, а потом неизвестно как она еще станет.

12:1561

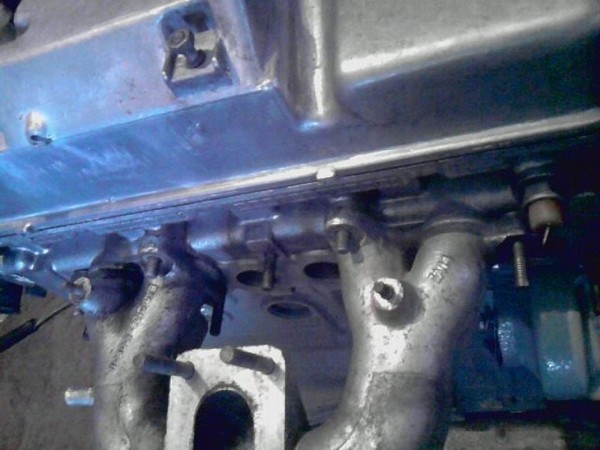

Результат: коллектор нормально стал на место и перестал болтаться, теперь я спокоен на тот счет что после подгонки прокладки не появится ступенька. Работы по доработке коллектора на ваз 2108 выполнены.

12:1932
