Подключение ПТФ Toyota Corolla Fielder

Задача: подключить противотуманные фары для Toyota Corolla Fielder.
Узнав о том, что штатная проводка на данных машинах полностью проложена (речь шла о 120-х Короллах), решил приступить к делу. Сначала долго искал, где же спрятаны гнезда для реле включения противотуманок (на 120-х Короллах они за кнопками управления зеркалами), из-за чего разобрал почти всю переднюю панель. В итоге нашел их за центральной консолью (прямо за блоком управления климатом): там две матрицы — черная и белая (фото 1).

Подключение ПТФ Toyota Corolla Fielder

Матрицы с реле

По каталогу нашел, что нужный мне разъем на белой (правой) матрице, первый сверху. Для проверки целостности силовой проводки на туманки временно замкнул силовые контакты разъема (на фото 2 обведены красным) скобой, туманки включились, индикатор включения ПТФ загорелся на приборной панели.

Подключение ПТФ Toyota Corolla Fielder

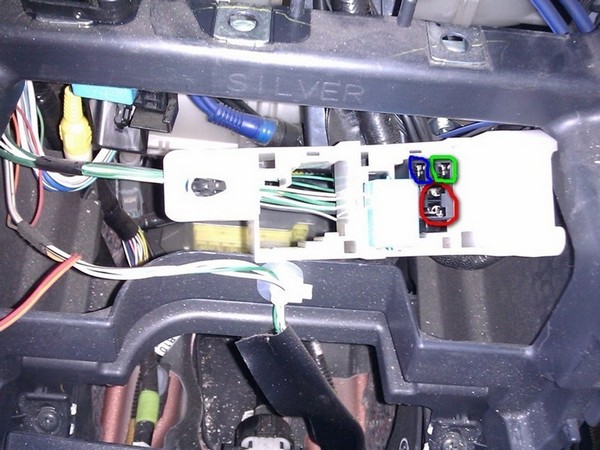

Разъем для реле ПТФ

На данном разъеме найдено: на контакте, обведенном на фото 2 синим "плюс" появляется при включении габаритов, значит нужно через кнопку квлючения ПТФ подать "минус" на контакт, обведенный зеленым на фото 2.
Вставил в разъем реле арт. 90987-02012 (по каталогу необходимое реле арт.90987-02027, такое стоит на управление вентилятором обдува в блоке под капотом, также подходит реле 1119-3747210-10 от "Калины", но в магазинах я его не нашел).
Дальше интереснее: найти проводку управления этим реле. Разобрал панель в районе блока управления зерклами и корректором фар, нашел незадействованную фишку (фото 3), которая конечно же не подошла к разъему кнопки включения ПТФ.

Подключение ПТФ Toyota Corolla Fielder

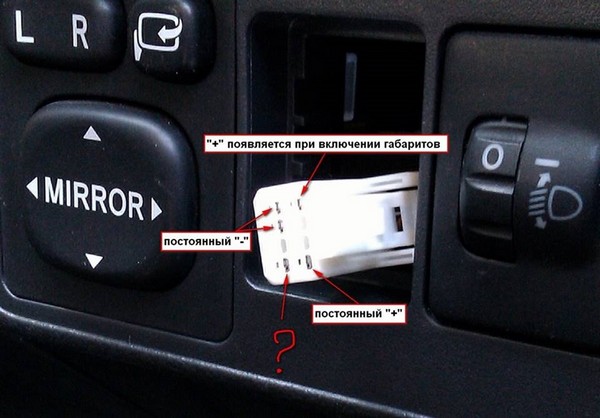

Штатная фишка для подключения кнопки ПТФ

На этой белой фишке один контакт я не смог вызвонить, расклад по остальным — смотрите на фото 3. Также не нашел связь между этим разъемом и контактом реле, куда нужно подать минус.
Т.к. на штатной фишке "минус" есть (фото 3), решил кинуть провод до реле ПТФ и подавать этот недостающий "-" на катушку реле через кнопку.
Далее смотрим схему кнопки (фото 4) и поключаем любой минусовой провод фишки (фото 3) к контакту №4 кнопки, а с вывода №5 кнопки подаем "минус" через прокинутый провод на контакт разъема реле, обозначенный зеленым на фото 2.

Подключение ПТФ Toyota Corolla Fielder

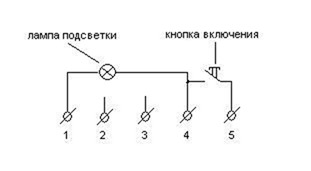

Схема кнопки включения ПТФ из установочного комплекта

Контакт №1 кнопки цепляем на "+", который появляется на штатной фишке при включении габаритов (фото 3) — таким образом задействуем подсветку кнопки при включении габаритов.
Пробуем — все работает! Собираем все в обратном порядке, вроде готово.
Туманки включаются кнопкой только при включенных габаритах. Таким образом при нажатой кнопке противотуманки можно включать, включая габариты.
Ждем вечера, зажигаем ПТФ и видим, что правая туманка пытается светить в космос :)
Залазим под бампер, откручиваем 2 самореза крепления подкрылка к бамперу, отгибаем подкрылок, регулируем световой поток. Теперь точно все.

Подключение ПТФ Toyota Corolla Fielder

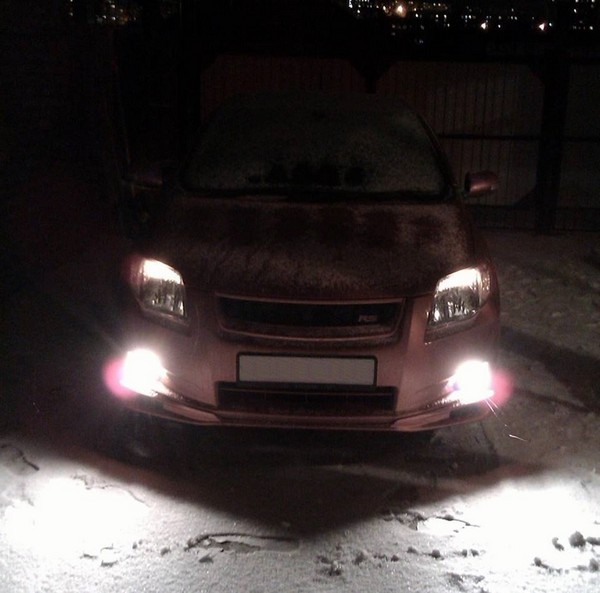

Результат: работы по подключению ПТФ для Toyota Corolla Fielder выполнены.
