Подключение мультируля на Nissan X-Trail с нештатной магнитолой

Задача: подключить мультируль в Nissan X-Trail

0:74

Данная схема работает только с магнитолами Sony и Pioneer

0:173

Ход работ по подключению мультируля для Nissan X-Trail
1. Покупаем штекер миниджек 3,5 стерео (на моно работать не будет!) — 8руб, резистор 20кОм (можно другой в диапазоне от 19кОм до 29кОм) — 1руб, резистор 16кОм (можно другой в диапазоне от 13,5кОм до 18,5кОм) — 1руб и еще нужны 2 провода по 20-30см

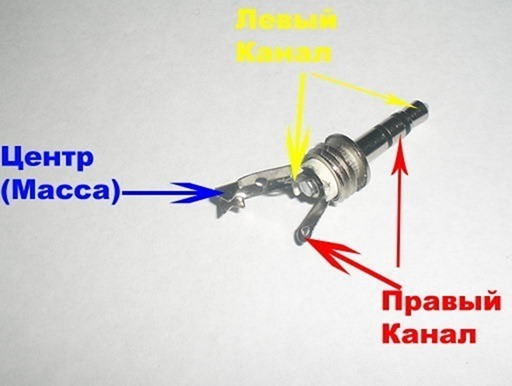

2. Соединяем провода к миниджеку

0:746

Подключение мультируля на Nissan X-Trail с нештатной магнитолой

1:1251

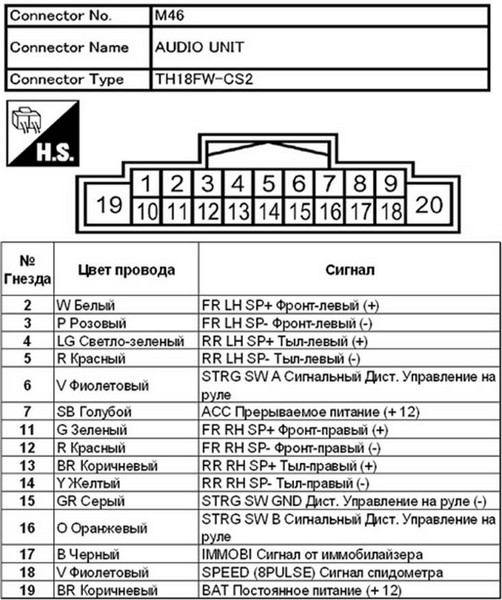

3. Один из проводов разделяем на 2 провода и соединяем с резисторами, ищем провода в штекере М46 под номерами 15, 6 и 16

1:1461


2:1966

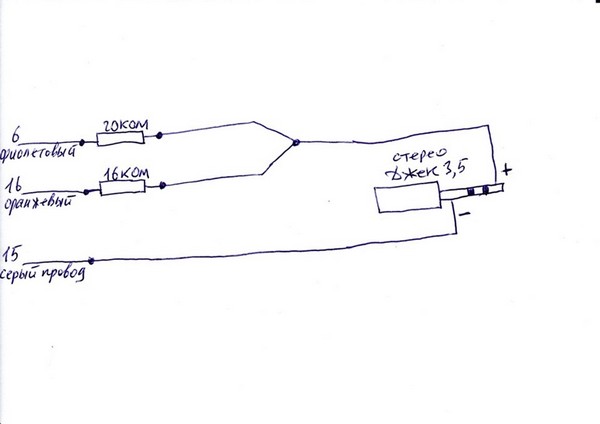

и соединяем по такой схеме

2:2018




3:504

4. Вставляем миниджек в разъем на магнитоле
5. Включаем зажигание и наслаждаемся

3:654

И еще при этой схеме функционирует кнопка "i" на руле.

3:755

Минусом является, что кнопки на руле работают так: на увеличение громкости (1.Seek+ 2.Взять трубку 3.Vol+) и уменьшение громкости (1.Seek- 2.Vol- 3.Source). Со временем хочу разобрать руль и поработать на самой плате, которая в руле, чтоб заработали хотя бы кнопки переключения треков.

3:1243

Кнопка "i" на руле Nissan X-Trail T31

3:1308


4:1813

При установке нештатной магнитолы на Nissan X-trail T31 не работает кнопка "i" на руле. Выход есть! Кнопка "i" связана с магнитолой только тем что её провод находится в одном пучке! Находим штекер № М46 и ищем провод №15 (он серого цвета) — вот он и есть провод который отвечает за кнопку "i" (вернее сказать за "массу" в плате управления кнопок на руле с левой стороны), а чтобы кнопка заработала нужно этот провод присоединить к "массе" (можно просто к корпусу нового майфуна). Просто в штатной магнитоле этот провод задействован, а в других магнитолах он отсекается, и установщики магнитол этого не знают, делов то на 2минуты.

4:2926



https://www.drive2.ru/b/1418899/

4:35

https://www.drive2.ru/b/1419968/

4:71
