Подключение радара детектора Toyota Camry ACV40

Задача: подключить радар детектор на Toyota Camry ACV40

0:91

Выбор пал на недорогой NEOLINE X-COP3000 и он был приобретен.

0:191

Ход работ по подключению радар детектора для Toyota Camry ACV40

Подключение радара детектора Toyota Camry ACV40

1:801

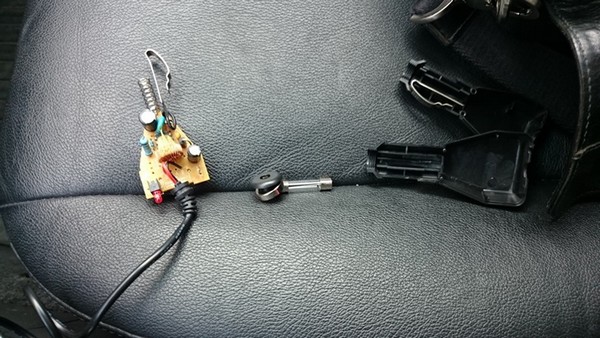

Первым делом разобрал вилку питающего провода навигатора

1:911



1:924

Подключение радара детектора Toyota Camry ACV40

2:1429

вилка навигатора

2:1464

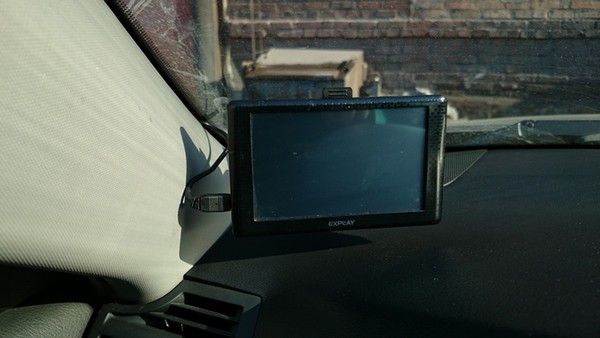

навигатор у меня всегда крепился по середине лобового стекла, и мною уже было принято решение запитывать его от AUX выхода где-то под панелью, но тут руки как будто сами примерили навигатор у левой стойки! Неплохо, удобно в нормальной досягаемости для рук.

2:1931

Подключение радара детектора Toyota Camry ACV40

3:2436



Питающий кабель уже проложен

3:56

Затем дело дошло до радар детектора. Вилка была разобрана и оказалось, что на детектор идет тупо 12 V. Теперь где ему висеть? Перепробовал все места по середине внизу, внизу с права и т.д.

3:394

Подключение радара детектора Toyota Camry ACV40

4:899

Питающий провод подключен

4:951

Правда на присосках детектор отказывался висеть из-за пупырей на лобовом стекле, вышел из положения так: в присоски приклеил два куска двустороннего скотча и прижал их обшивкой крыши. (Держится отлично проехал так уже 1500 км!)
Итак нужные приборы висят, теперь нужно проложить к ним провода.
И сразу пошел не тем путем: демонтировал плафон с очечником

4:1594

Подключение радара детектора Toyota Camry ACV40

5:2099

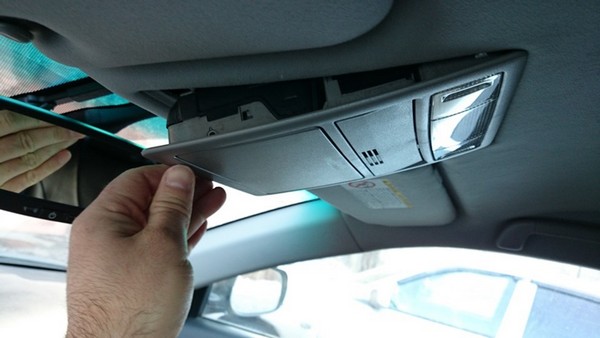

Снимается легко, снимать нужно именно с этой стороны, как показано на фото. Тянем вниз потом немного вперед.

5:199

И начал изучать, куда крепить плату навигатора

5:288

Подключение радара детектора Toyota Camry ACV40

6:793

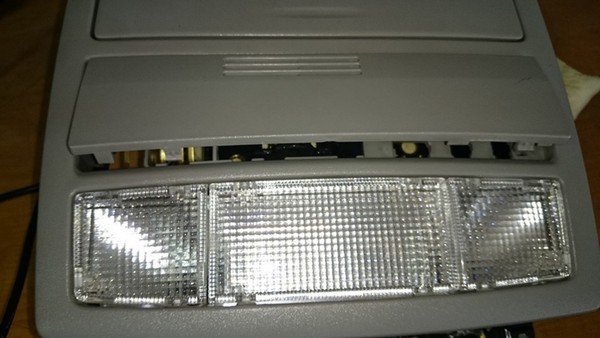

Крышка снимается легко, поддев легонько отверткой как на фото

6:910

нормального места не нашел и отложив очечник в сторону, начал искать провода от которых можно взять плюс пропадающий при заглушенной машине, и оказалось что провода идущие к зеркалу заднего вида как раз то что нужно!

6:1309

Подключение радара детектора Toyota Camry ACV40

7:1814

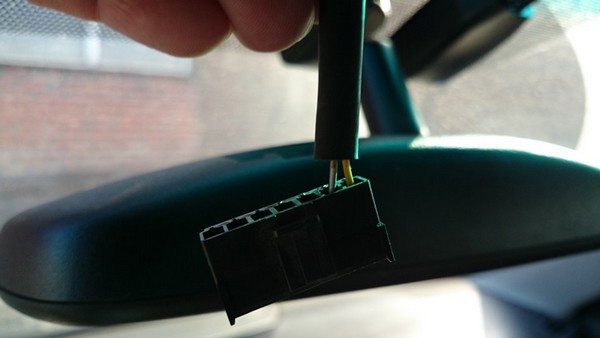

отстегнул разъем от зеркала

7:1869

Подключение радара детектора Toyota Camry ACV40

8:2374

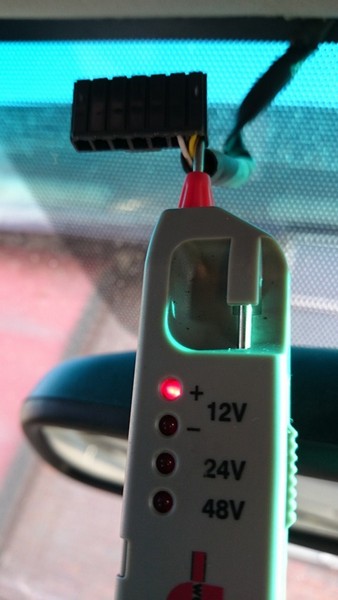

вызвонил необходимый провод: желтый плюс, белочерный минус

8:111

Подключение радара детектора Toyota Camry ACV40

9:616

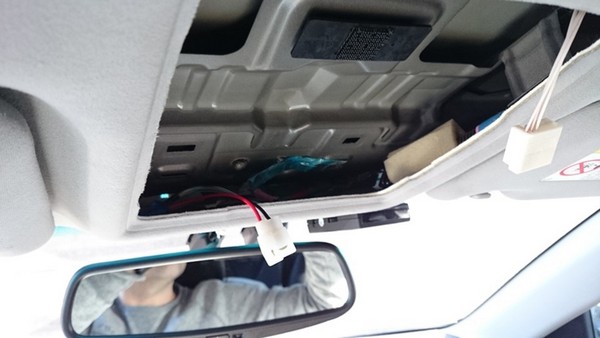

нашел провода под обшивкой и припаял к ним разъем

9:710

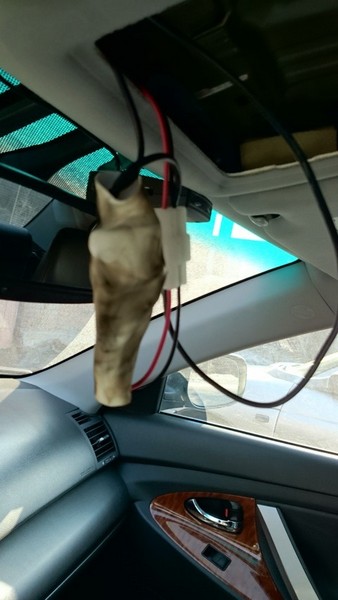

Глядя на провод торчащий из под обшивки потолка я понял, что не нужно крепить плату к очечнику, это не к чему! Взял плату, отмерив необходимые длины проводов припаял их. Затем плату затолкал в кусок термоусадочной трубки

9:1114

Подключение радара детектора Toyota Camry ACV40

10:1619

Видок подкопченный

10:1658

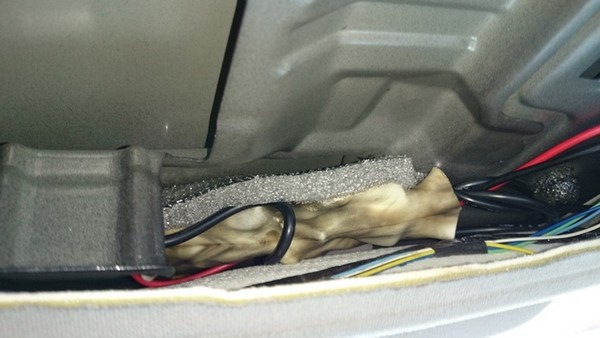

и приклеил куском шумоизоляции с лева от очечника под обшивкой потолка

10:1792

Подключение радара детектора Toyota Camry ACV40

11:2297



Главное чтобы ничего не болталось, а то будет доставать

11:104

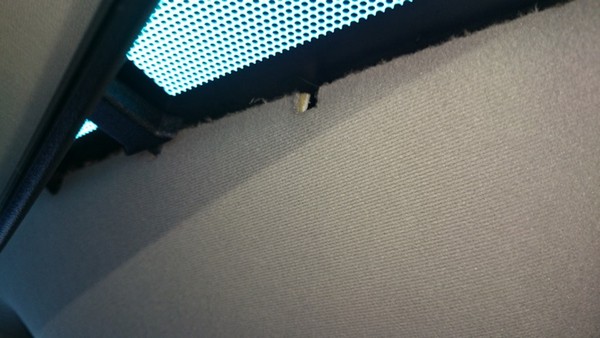

Провод питающий радар детектор проложил через отверстие которое уже имеется в потолке

11:267

Подключение радара детектора Toyota Camry ACV40

12:772

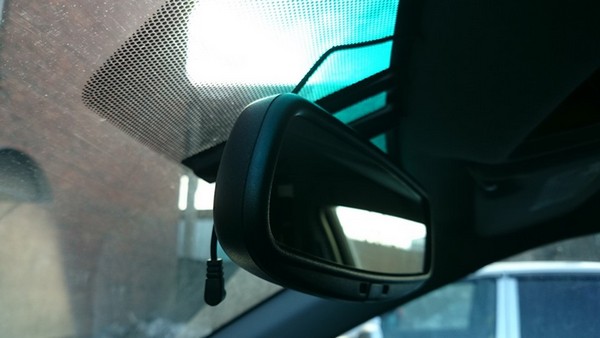

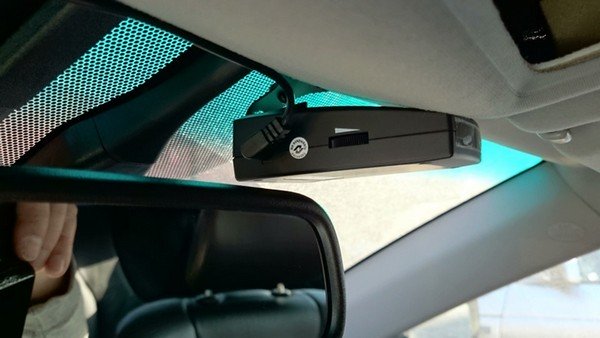

Получилось так

12:803

Подключение радара детектора Toyota Camry ACV40

13:1308

А провод питающий навигатор проложил под обшивкой крыши и по левой стойке вниз, при этом обшивку стойки полностью снимать не надо, её можно просто чуть дернуть на себя и она отойдет, но проложить провод нужно так чтобы он не мешал сработать шторке безопасности.
Собрал всё в обратном порядке.
В итоге получил при запуске двигателя включается радар-детектор, висит он на своем месте хорошо, с улицы его не видно и параллельно начинает заряжаться навигатор

13:2143



Результат: работы по подключению радар детектора на Toyota Camry ACV40 выполнены.
