Подключение сабвуфера Alpine SBG-1244BP, усилитель мощности Supra SBD-A4240, установка и настройка усилителя Kicx AR 1.350 в Toyota Corolla 120 и установка и овалов Pioneer для Toyota Corolla E12

Содержание статьи:

0:37
  1. Подключение сабвуфера Alpine SBG-1244BP для Toyota Corolla 120
  2. Настройка усилителя Kicx AR 1.350 для Toyota Corolla 120
  3. Установка усилителя и овалов Pioneer для Toyota Corolla E12
  4. Характеристики усилителя мощности Supra SBD-A4240 для Toyota Corolla 110

1. Подключение сабвуфера Alpine SBG-1244BP для Toyota Corolla 120

Пару месяцев назад была заменена штатное ГУ на Pioneer DEH-X7500SD. Аппарат достойный, за время эксплуатации одни только плюсы.

0:740

Подключение сабвуфера Alpine SBG-1244BP для Toyota Corolla 120

1:1245

MOSFET 50W x 4 3 высокоуровневых выхода предусилителя: фронтальная акустика, тыловая акустика, сабвуфер, ФНЧ / ФВЧ 5-полосный графический эквалайзер MIXTRAX EZ

1:1519

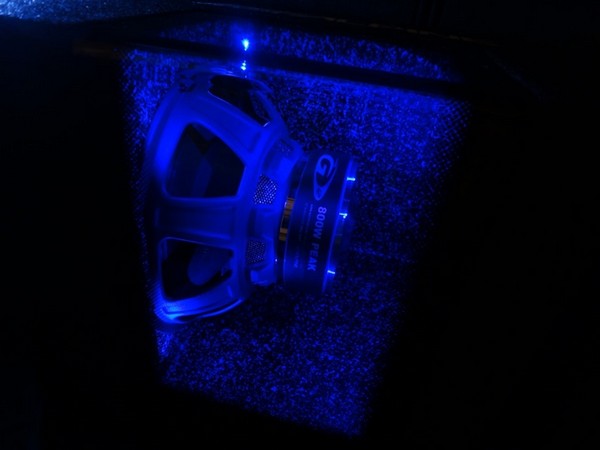

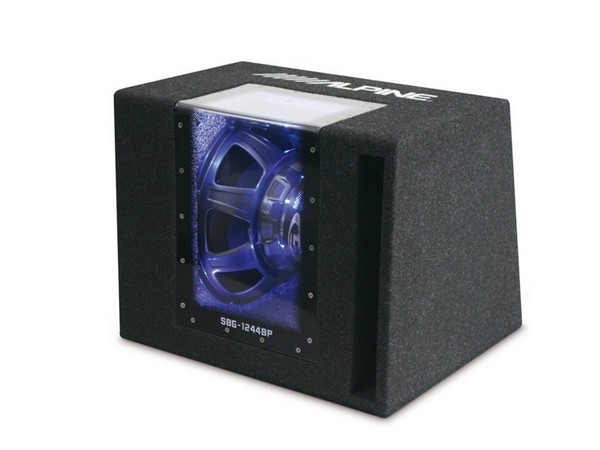

В багажник был приобретен сабвуфер Alpine SBG-1244BP

1:1605


2:2110



— Корпусной сабвуфер Type-G в полосовом оформлении. — 12” сабвуферная головка Type-G — Акриловое окно с голубой подсветкой — Пиковая мощность: 800 Вт — Номинальная мощность(RMS) : 250 Вт Сабвуфер в корпусе «бандпасс»!

2:382

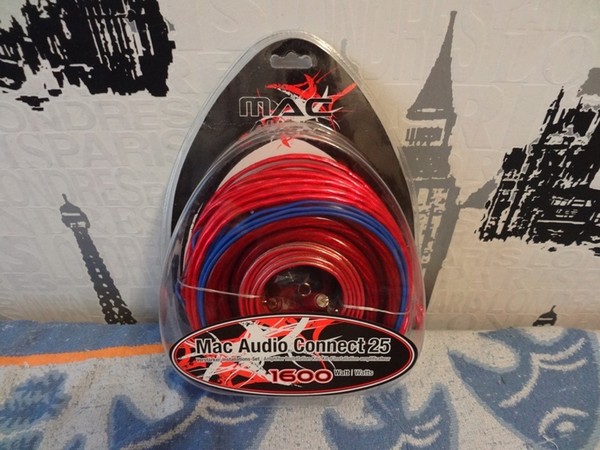

Приобретен набор для подключения усилителя Mac Audio Connect 25. Кабеля все уже проложены и ждут подключения к усилителю.

2:592


3:1097

Силовой кабель 1(+): 5 м/25 мм² Силовой кабель 2(-): 1 м/25 мм² Линейный кабель (RCA): 5 м Акустический кабель: 8,0 м/2 х 1,5 мм ² Управляющий кабель: 5м/1 мм² Предохранитель в колбе: 80А

3:1402

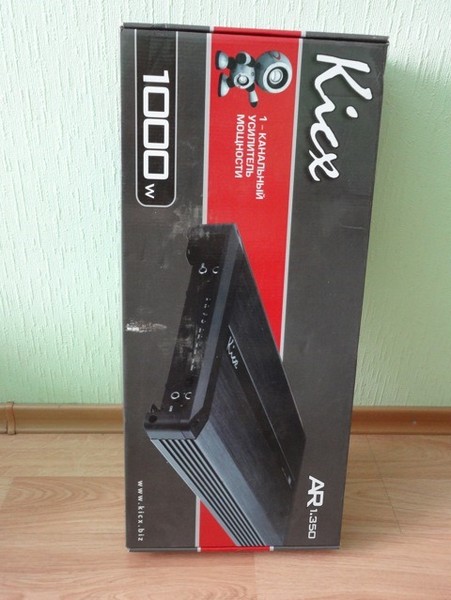

И заключительный штрих… На раскачку сабвуфера Alpine был куплен моноблок Kicx AR 1.350

3:1550


4:2055



Каналов усиления 1. Номинальная мощность (4 Ом) 350 Вт/канал Мощность при мост. соединении (4 Ом) 350 Вт Возможность работы (2 Ом) Да Воз-ть мостового соединения Да Сопротивление нагрузки 4 Ом НЧ фильтр (ступень среза) 12 дБ/окт НЧ фильтр (частота среза) 50 — 250 Гц Габаритные размеры (В*Ш*Г) 5.2*24*45 см

4:522

Вот такая вот у нас получилась общая картина… Осталось подключить все кабеля к усилителю, настроить магнитолу, усилитель и будем наслаждаться!

4:789

2. Настройка усилителя Kicx AR 1.350 для Toyota Corolla 120

Пару недель назад мною был подключен усилитель Kicx AR 1.350 и сабвуфер Alpine SBG-1244BP.

4:1018

Настройка усилителя Kicx AR 1.350 для Toyota Corolla 120

5:1523

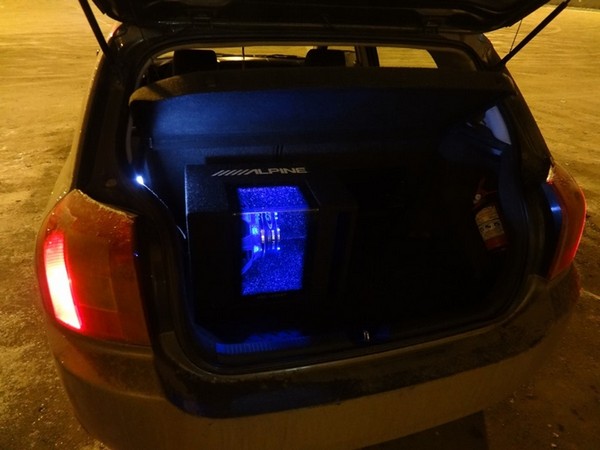

Вот так смотрится

5:1559

Две недели для раскачки прошли, громко не наваливал! Так сказать, обкатку проходили. Настройки все стояли по минимуму.

5:1778


6:2283



Смотрится шикарно!

6:37

Теперь время пришло для правильных настроек усилителя. Сейчас экспериментирую с ними. На данный момент настройки вот такие:

6:268


7:773

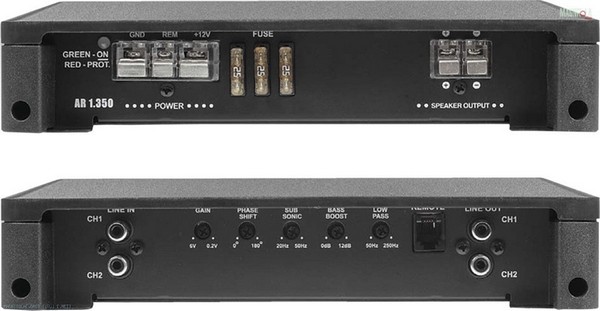

Kicx AR 1.350

7:790

Gain — 1/3 регулятора
phase shift — 0
subsonic — 30 Гц
bass boost — 0 dB
low pass — 70-80 Гц

7:924

3. Установка усилителя и овалов Pioneer для Toyota Corolla E12

Есть усилитель Mystery 4.75 (4 канала по 75 Вт) и колонки Pioneer TS-A6926. Не буду размазывать долго — если у вас есть подключение AUX к штатному ГУ по принципу, изложенному в теме AUX для Toyota и вам захотелось поставить усилитель для сабвуфера или колонок милости просим ниже по тексту)

7:1516

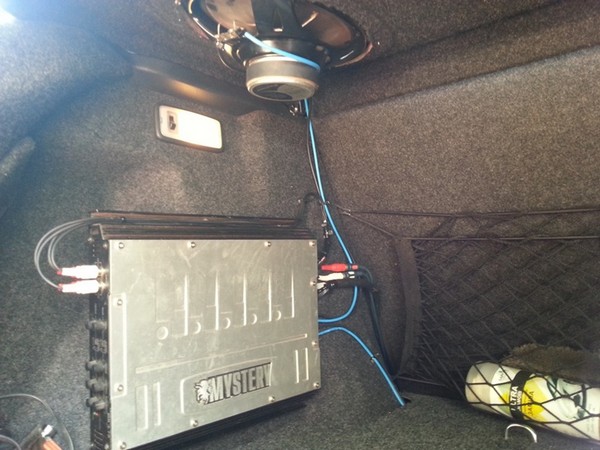

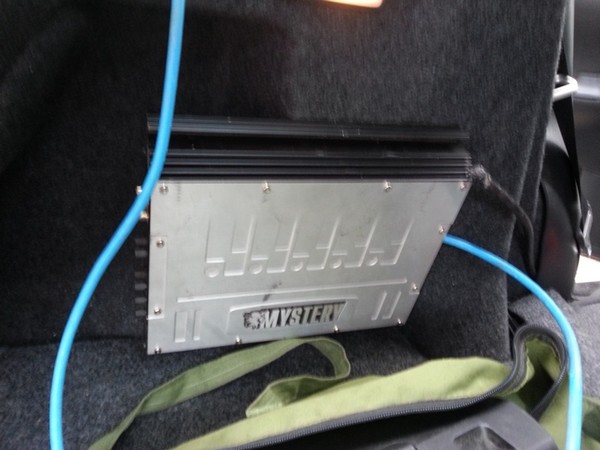

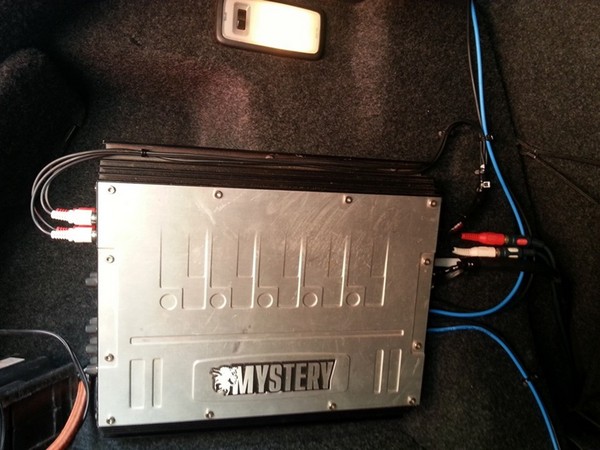

1. Крепим усилитель в удобном для вас месте, мне нужен объем багажника, и поэтому я запилил его здесь (дополнительную полку с дсп не делал т.к. толщина стандартной фанеры приличная)

7:1846

Установка усилителя и овалов Pioneer для Toyota Corolla E12

8:2351



2.Тянем кабель питания ( обязательно + и — от клемм АКБ, дабы не страдать просадкой по напряжению), 2 кабеля под аудио (я взял готовый — 2 тюльпана на каждой стороне — левый и правый каналы) и 1 кабель для сигнала управления на усилитель — его запитаем от ГУ для запуска при повороте ключа ( так как кабель питания у меня с дополнительной обмоткой, и я ее использовал для сигнала управления, то я его не тянул, а вы тяните).
Инфо : у усилителя на колодке питания 3 контакта +, — (GRD) и REM -та колодка, при подаче сигнала на которую усилитель включается, при домашнем подключении — просто вешаем + на + клемму и параллельно на REM.

8:1121


9:1626

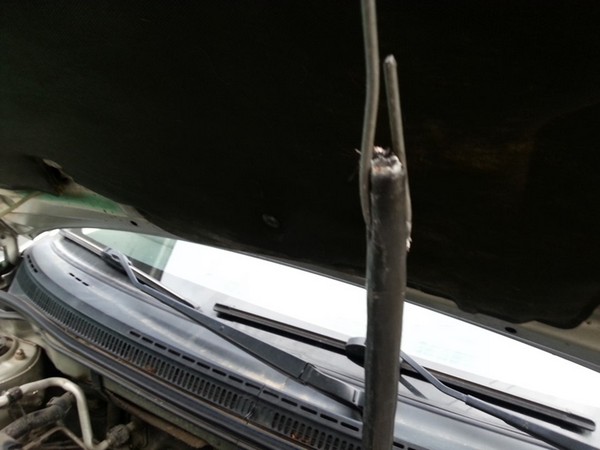

Берем стальную проволоку, пропускаем в данный пыльник из подкапотного пространства в салон, крепим к ней наш силовой кабель и вытягиваем его. Далее прокладка по салону:

9:1938


10:2443




11:504

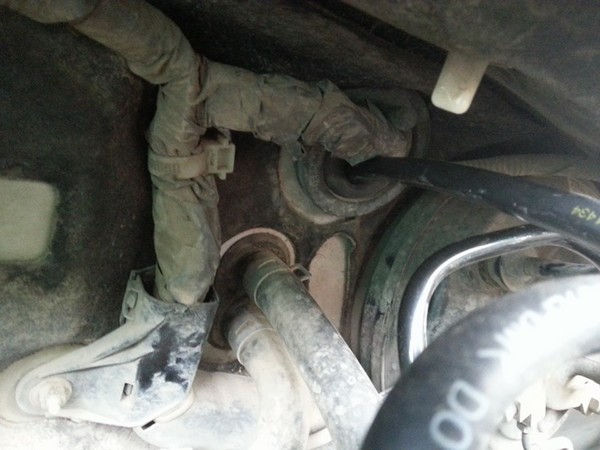

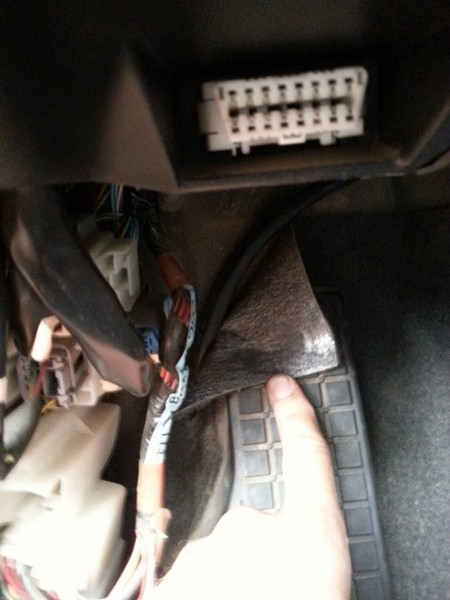

Справа круглый пыльник, в салоне зрительно — вверху между педалью тормоза и газа

11:656


12:1161


13:1666

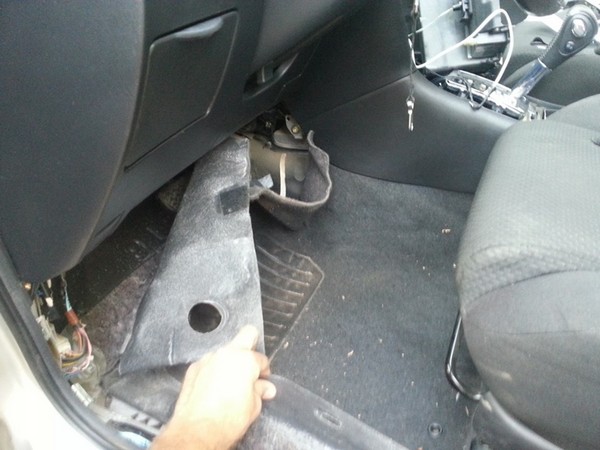

провода пойдут под покрытием слева от

13:1739


14:2244

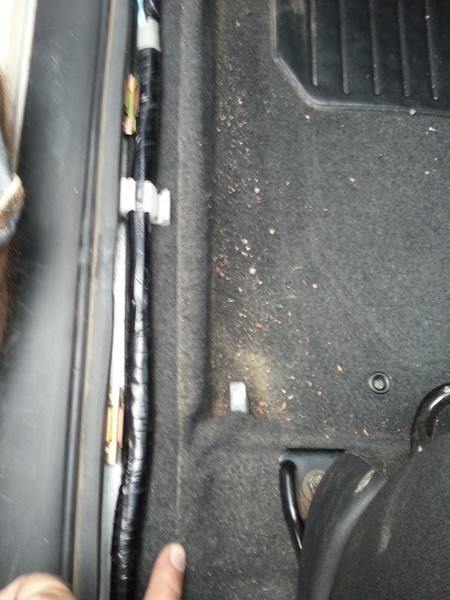

Идут провода по дну

14:38


15:543

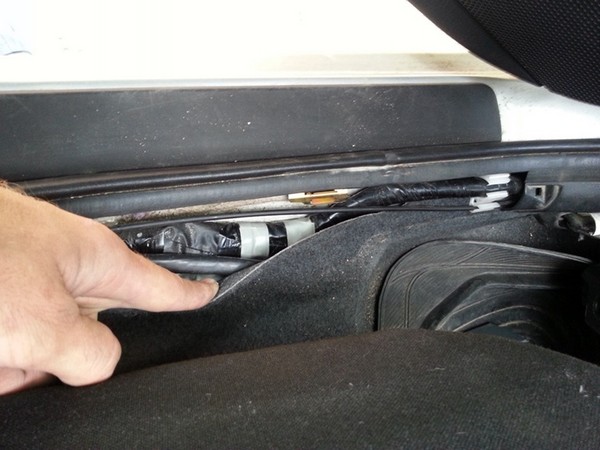

Возле заднего сиденья выходим -далее под пластиком крыла (на нем ремень безопасности для пассажиров — в багажник

15:754


16:1259

вот так

16:1276

3. Припаиваемся к нашему проводу AUX (лев. прав. земля — общая), изолируем. У меня были мамы — тюльпаны, поэтому не стал резать кабель, сделал по фен-шую

16:1549


17:2054

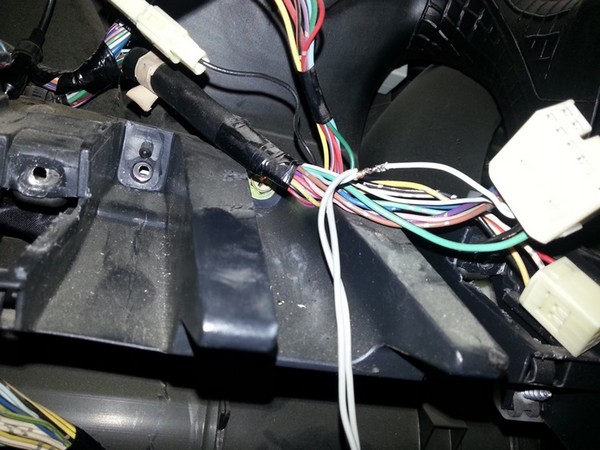

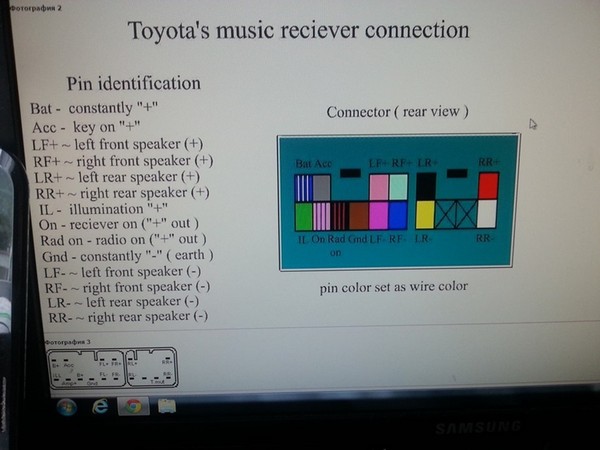

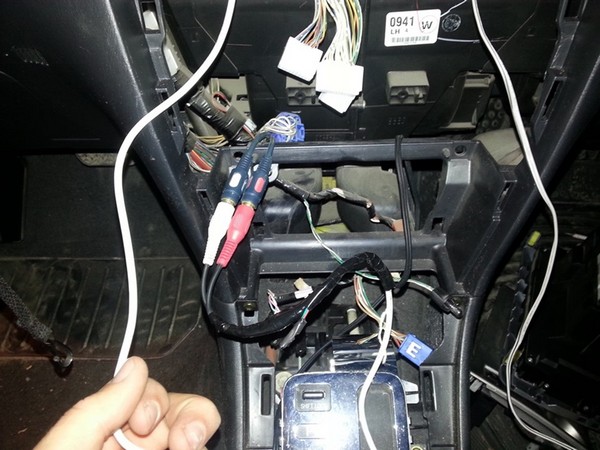

4. Припаиваемся нашим сигнальном проводом к серому проводу на мафонной фишке, вид сзади — наш провод ACC

17:190


18:695

если смотреть на джек сзади, ACC

18:754

Вот так

18:771


19:1276

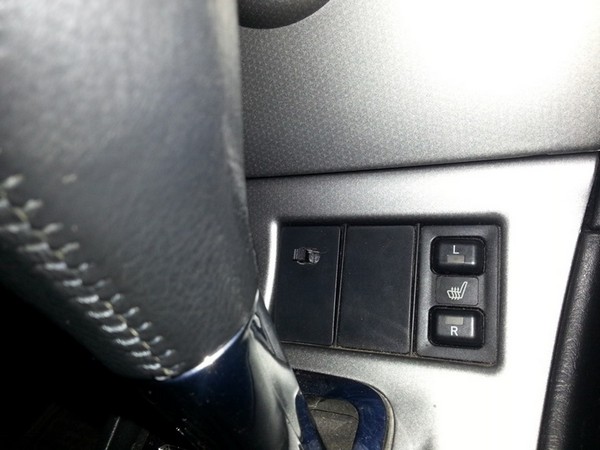

Я дополнительно поставил тумблер для принудительного выключения усилителя, посредством разрывания вышеуказанного сигнального провода.

19:1532


20:2037



Почти незаметен. Завтра поставлю ниже индикацию включения — диодик, для красоты)

20:151

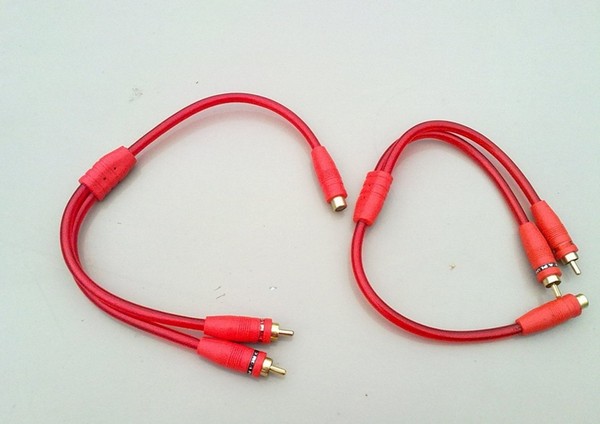

Если у вас 2-х канальный усилитель все ок. Если 4-х — нужно либо купить разветвитель мама-тюльпан на 2 папы, либо делаем сами.

20:378


21:883

В итоге получается — 2 левых канала и 2 правых — соответственно включаем в усилитель на фронт 1 левый и 1 правый, аналогично на тыл (rear).

21:1130


22:1635

Всё собираем в обратном порядке.
Закатываем питающий кабель в наконечники и через предохранитель (я еще не купил) вешаем на АКБ (на + провод), какой номинал — посмотрите исходя из мощности своего усилителя.
Проводку в багажнике крепил на хомуты, пробитые шурупчиком. Полку временно заколхозил.

22:2175




23:504


24:1009

как-то так

24:1031

Сигнал с телефона, в моем случаем часы мотоактив — на мое удивление ГУ как играла, так и играет, потери мощности сигнала не замечено.
В результате — появился мощный бас, максимально заполняется объем авто звуком. Звучит очень круто.

24:1459

По настройке звука - на усилителе на мин, на устройстве воспроизведения на макс., на усилителе наваливаем до пика качественного звучания, регулируем басы шмасы, паралельно на ГУ крутим громкость до уровня, при котором достигается слитие звучания внутри салона. У меня на ГУ громкость 36, басс 2, высокие 2, фад 2 (соотношение по громкости родных передних и задних колонок), на усилителе громкость 1\4, по настройке вч -65-70 Hz, басс буст 1/5.

24:2245

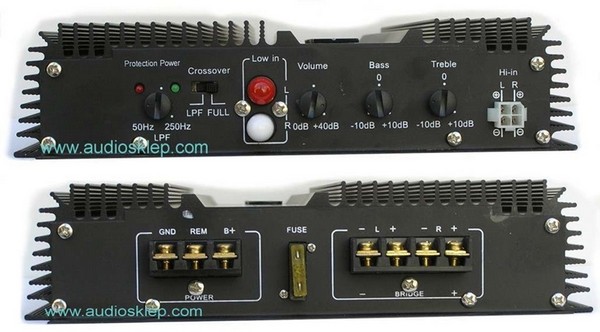

4. Характеристики усилителя мощности Supra SBD-A4240 для Toyota Corolla 110

Недавно поставил усилитель мощности. Усилитель был куплен еще во время владения ВАЗ 21093i, посему покупать новый не вижу смысла.

24:351

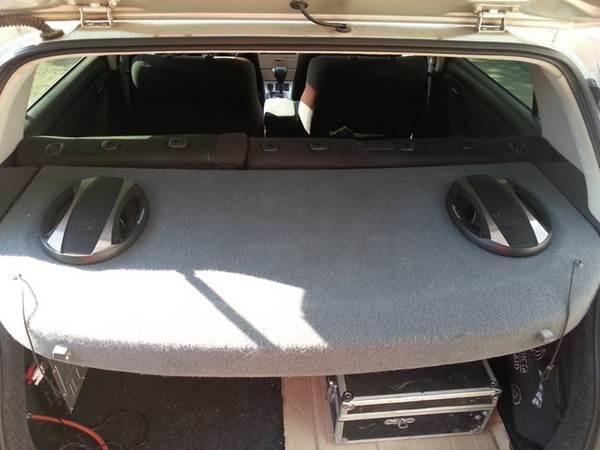

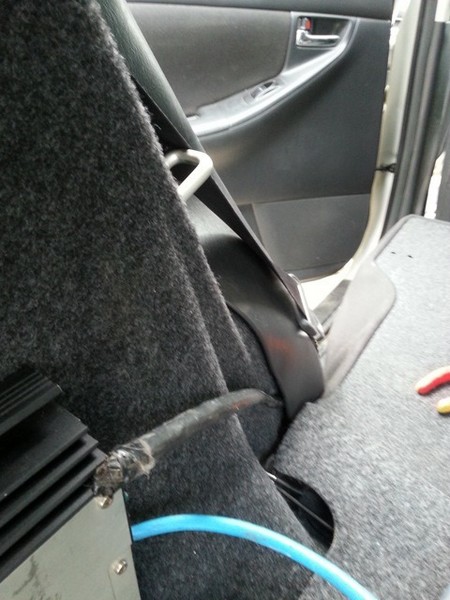

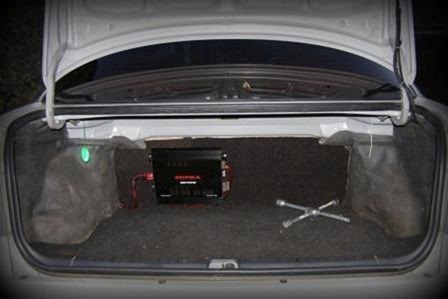

Прикрепил его к тыловой части спинки заднего сиденья, со стороны багажного отделения, предварительно обшив щиток пористой тканью. Подключил его посредством комплекта проводов Supra SAK-4.80. На данный момент вид такой (фото 3.), потом закрою все эти провода, если необходимо будет — поставлю накопитель и саб.

24:907

Характеристики модели:
— 4/3/2-канальный усилитель мощности
— Мощность макс. (4 Ом) 120 Вт х 4 канала / 420 Вт х 2 канала
— Мощность RMS (4 Ом) 60 Вт х 4 канала / 200 Вт х 2 канала
— Частотный диапазон: 15 Гц – 20 кГц
— Фильтр низких частот: 30 Гц – 250 Гц
— Фильтр высоких частот: 150 Гц
— Диапазон регулировки уровня низких частот: 0 — 12 дБ
— Входная чувствительность: 0,2 — 6 В
— Соотношение сигнал/шум: > 90 дБ
— Размеры: 263 х 56 х 332 мм

24:1667

Характеристики усилителя мощности Supra SBD-A4240 для Toyota Corolla 110

25:2172

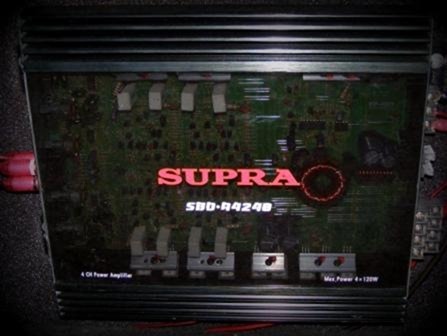

Supra SBD-A4240

25:18


26:523

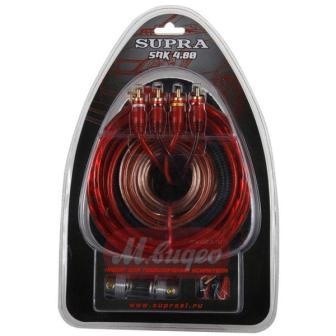

Supra SAK-4.80

26:541


27:1046

Общий вид

27:1067
