Подключение сабвуфера Ford Focus 2

И так наступил этот долгожданный момент, установка сабвуфера.

Задача: установить и подключить сабвуфер для Ford Focus 2

Для начала, расскажу, что я купил:

1. Магнитола pioneer mvh-1400ub

Установка сабвуфера Ford Focus 2

Знаю, простенькая и дешёвая, но на этот момент она мне подходила по всем параметрам.

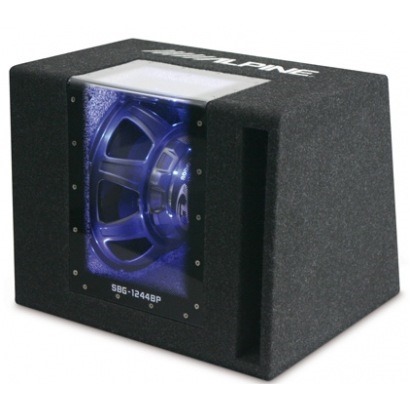

2. Сабвуфер Alpine SBE-1243BP



Установка сабвуфера Ford Focus 2

Этот саб, как и усилитель, и провода были сняты из моего бывшего Фольца.

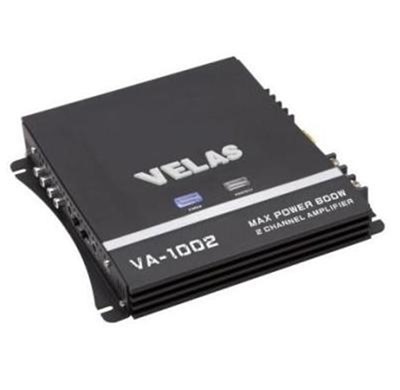

3. Усилитель Velas VA-1002

Установка сабвуфера Ford Focus 2

Усилитель, тоже, наверное, не самый мощный, но это то, что продавец посоветовал, я вообще в этом толком не разбираюсь…

Ну а провода, они самые обычные провода, да и колонки штатные.

Ход работ по установке сабвуфера в Ford Focus 2

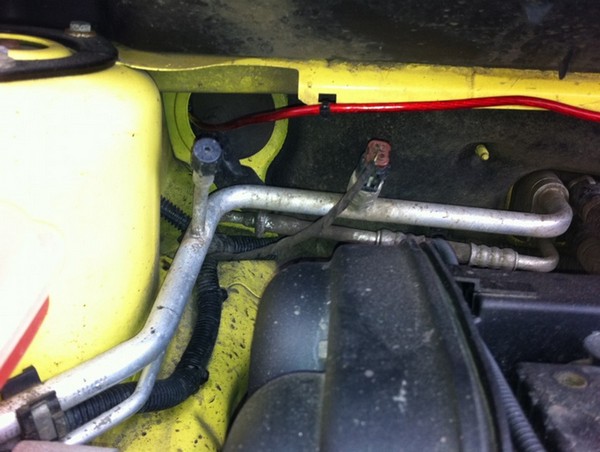

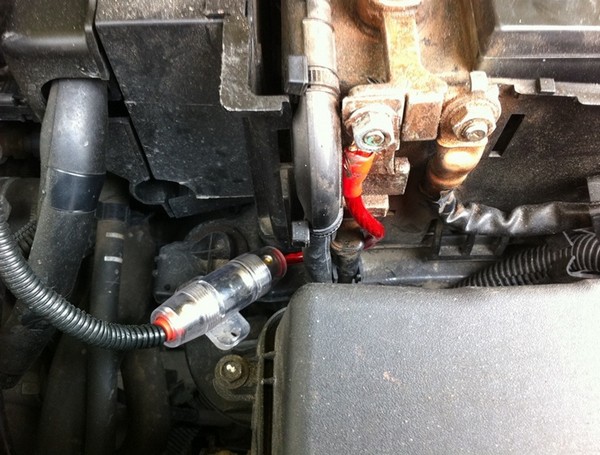

Для начала кинули провод (+) на аккумулятор.

Установка сабвуфера Ford Focus 2

Этот провод идёт из-под заглушки.

Установка сабвуфера Ford Focus 2

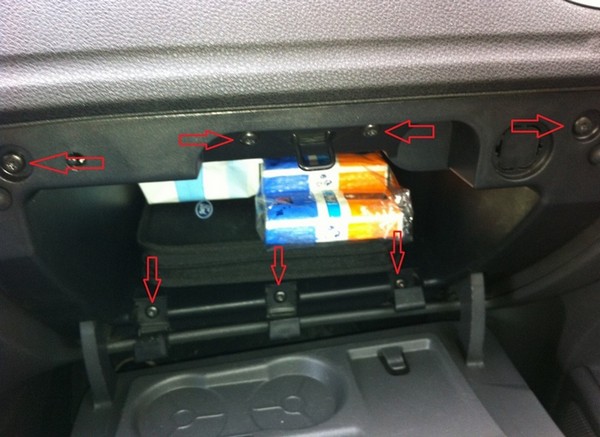

Очень долго искали отверстие, через которое провода попадают в подкапотное пространство, оно оказалось под бардачком, у которого нужно открутить 7 болтов.

Установка сабвуфера Ford Focus 2

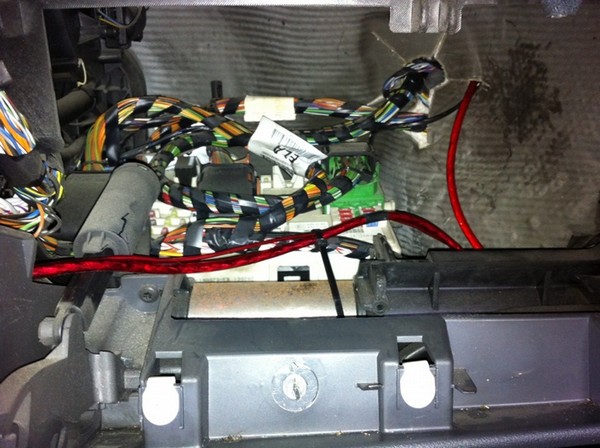

Вот что мы видим за бардачком.

Установка сабвуфера Ford Focus 2

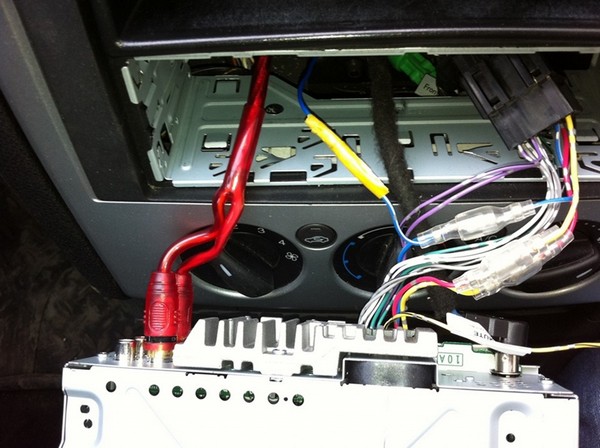

Второй красный провод, вместе с тоненьким (+), уходит налево на магнитолу, а первый пошёл за заглушку в подкапотное пространство.

Установка сабвуфера Ford Focus 2

Толстый раздваивается в тюльпан.
Здесь этот тоненький провод синий, примотанный жёлтой изолентой, потом он будет красный (просто провода не хватило, пришлось удлинить синим)

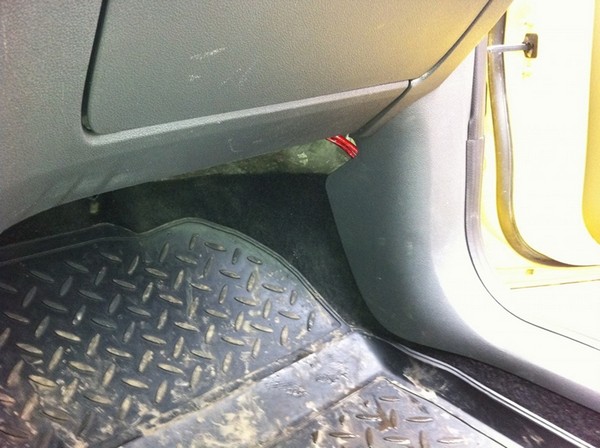

Под бардачком провода уходят под обшивку.

Установка сабвуфера Ford Focus 2

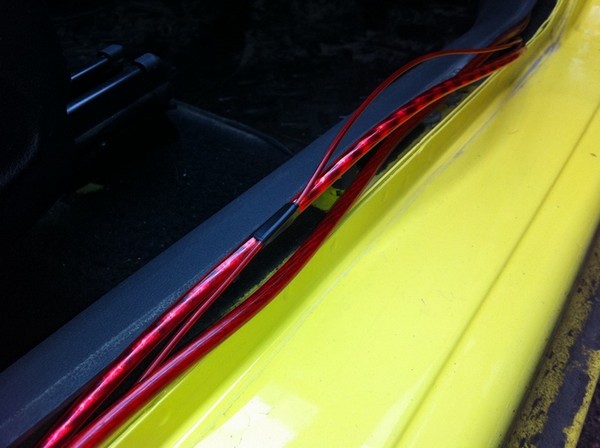

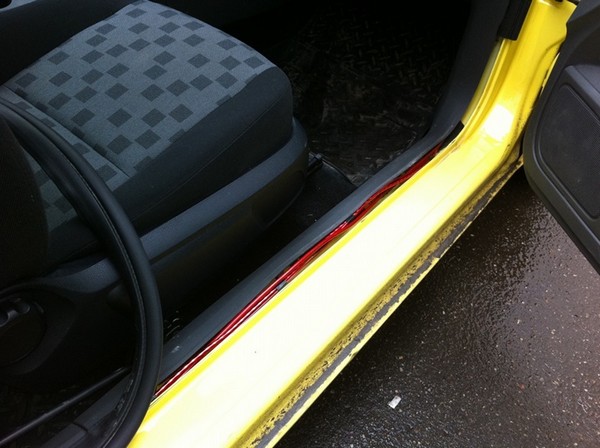

Потом проходят по порогу, ну всё, в общем, как обычно.

Установка сабвуфера Ford Focus 2

Вот он, кстати, тот тонкий (+), который раньше был синим.

Установка сабвуфера Ford Focus 2

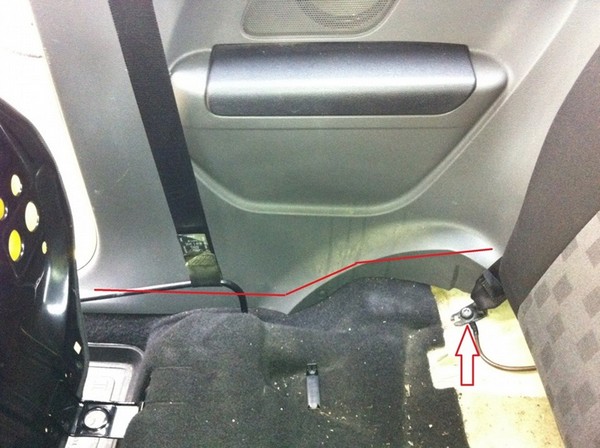

Далее, я обозначил красной полосой, где идут эти провода под обшивкой. Под стрелкой, кстати, чёрный провод - это (-), но о нём чуть позже.

Установка сабвуфера Ford Focus 2

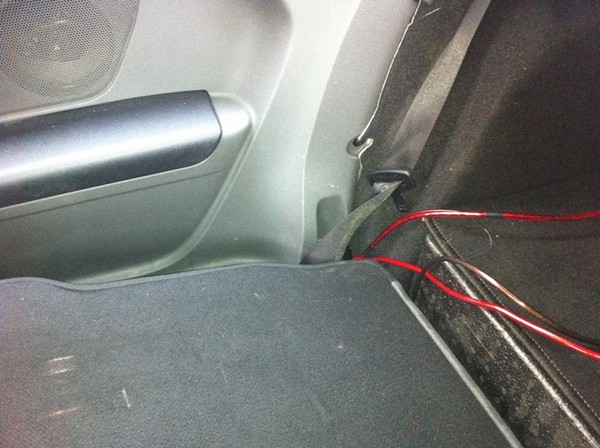

После, провода из-под обшивки выходят за заднее сидение, в багажник.

Установка сабвуфера Ford Focus 2

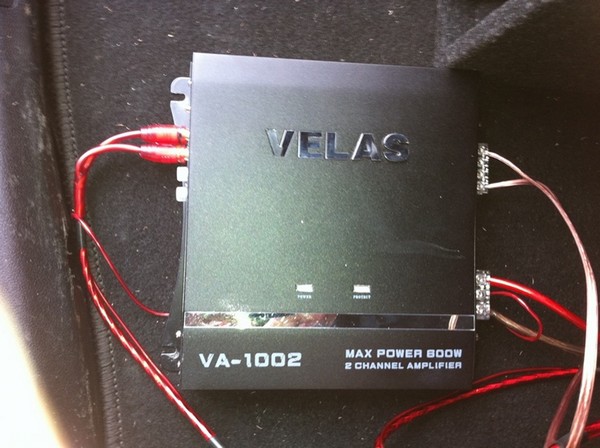

И вот как это смотрится.

Установка сабвуфера Ford Focus 2

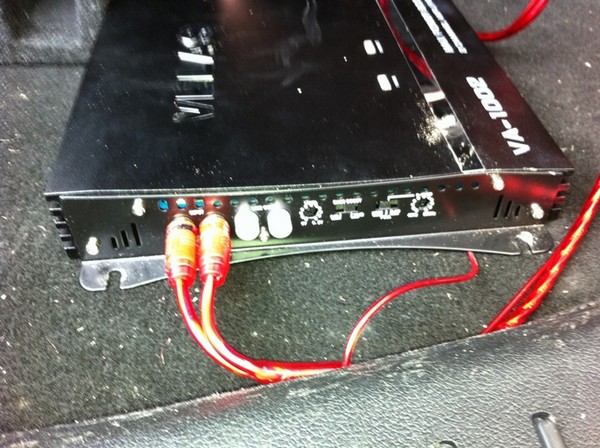

С левой стороны усилителя – тюльпан.

Установка сабвуфера Ford Focus 2

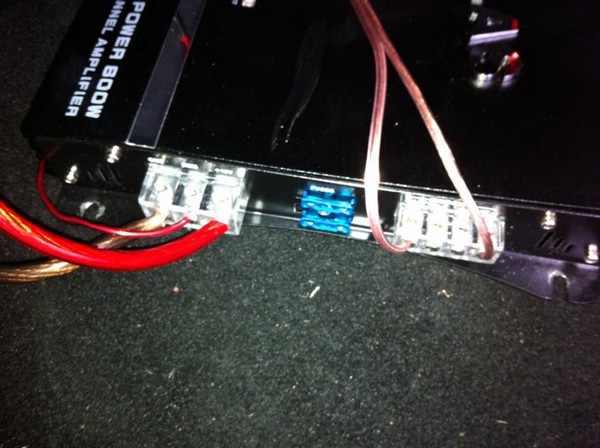

С правой стороны - толстый красный провод - это (+) который от аккумулятора, тонкий красный провод (+) это который от магнитолы, раздвоенный провод это (+ и -) к сабвуферу.

Установка сабвуфера Ford Focus 2

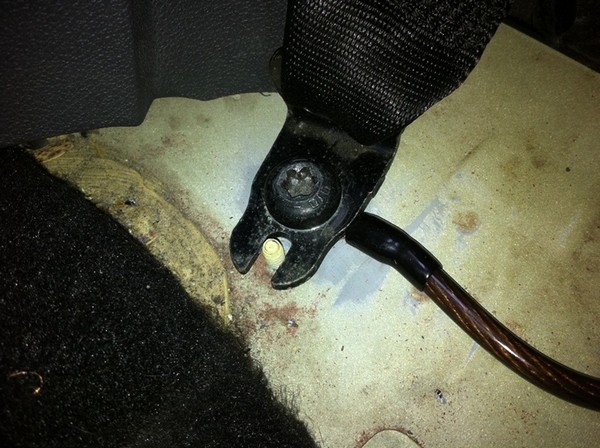

Чёрный толстый провод — это минус, который мы видели ранее, посмотрим чуть ближе.

Установка сабвуфера Ford Focus 2

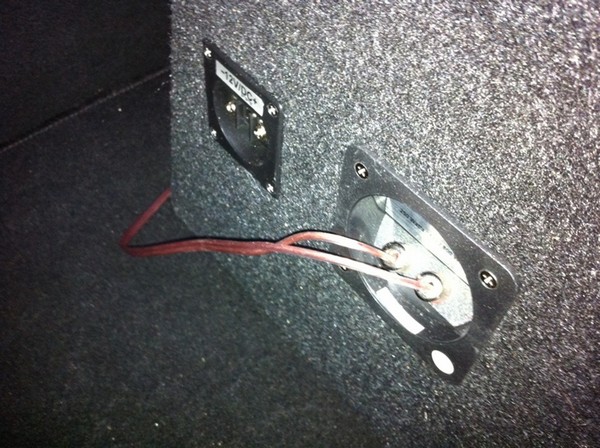

Вставляем раздвоенный провод (+ и -) в сабвуфер, слева мы видим ещё два входа на (+ и -) это на подсветку саба, я пока не стал его проводить.

Установка сабвуфера Ford Focus 2

Ну вот и всё!

Установка сабвуфера Ford Focus 2

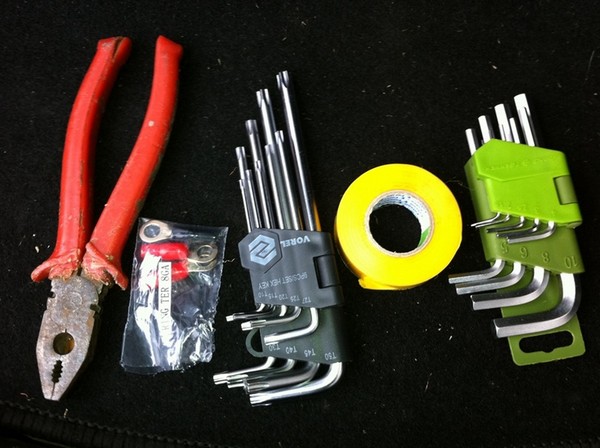

Инструменты которые понадобились:

Установка сабвуфера Ford Focus 2

Результат: работы по установке и подключению сабвуфера в Ford Focus 2 выполнены.
