Подсветка багажника и бардачка Ford Focus 2

Содержание статьи:

1. Подсветка багажника Ford Focus 2

0:94

2. Подсветка бардачка Ford Focus 2

0:151

1. Подсветка багажника Ford Focus 2

На днях задумался о модернизации подсветки багажника, т.к. на FF2 в нем стоит только один плафон с правой стороны, и по честному, по пятибалльной шкале, его свечение можно смело оценить на "0".

0:556

Для установки альтернативной подсветки, требуется:
1. Две диодные ленты (я купил белого цвета)
2. 2,5-3 метра провода или 1,5 метра двужильного провода (двужильного не было, поэтому купил обычный)
3. 2 клеммы "ПАПА" (в идеале 4 пары "МАМА ПАПА" и 2 шт. "ПАПА")
3) Изолента (или термоусадка)
Сперва нужно вынуть стандартный плафон и соответственно, провода которые к нему подключены и саму лампочку.

0:1262

Подсветка багажника Ford Focus 2

1:1767



1:1780

Подсветка багажника Ford Focus 2

2:2285



Подсветка багажника Ford Focus 2

3:504

Следующим шагом, нужно открутить по одному шурупу с каждой стороны. Для того что бы потом легче было просунуть провода к уплотнителю.

3:751

Подсветка багажника Ford Focus 2

4:1256

Просовываем провода в отверстие от плафона и слегка отогнув пластиковую обшивку вынимаем провода наружу. Прячем провода под уплотнитель и тянем их к противоположной стороне. Отгибаем пластиковую обивку и просовываем провода внутрь.

4:1689

Подсветка багажника Ford Focus 2

5:2194



Подсветка багажника Ford Focus 2

6:504

Приделываем основные провода к проводам от диодной ленты слева и права. Я сделал это при помощи изоленты, но можно сначала закрепить на них клеммы и соединить. Обязательно проверьте полярность и заматывайте изолентой.
С правой стороны, где находится плафон, к проводам крепим клеммы "ПАПА" и засовываем их в плафон с обратной стороны.

6:1118

Подсветка багажника Ford Focus 2

7:1623

Подсветка багажника Ford Focus 2

8:2128



Если обе ленты горят, то значит все сделано правильно.

8:101

Теперь осталось дело за малым, т.е. хорошенько всё заизолировать, спрятать провода и приклеить ленты.

8:289

Подсветка багажника Ford Focus 2

9:794

Подсветка багажника Ford Focus 2

10:1299

Подсветка багажника Ford Focus 2

11:1804

Подсветка багажника Ford Focus 2

12:2309



Тюнинг подсветки багажника Ford Focus 1

12:68

Изначально машина досталась мне вообще без подсветки багажника. Проводка для неё существовала, но была спрятана за левой обшивкой багажного отделения.

12:350

Тюнинг подсветки багажника Ford Focus 1

13:855

Место штатной подсветки багажника (седан)

13:935

Тюнинг подсветки багажника Ford Focus 1

14:1440

Сюда должен вставляться плафон

14:1501

Спустя какое то время я добрался до проводки с патроном, вытащил её, закрепил по верху, вставил лампу и за неимением плафона просто примотал патрон изолентой к вышепоказанному месту. Главная цель была достигнута — появился свет в багажнике.

14:1945

Тюнинг подсветки багажника Ford Focus 1

15:2450



Проводка с патроном под лампу W5W на 5 Вт

15:73

Тюнинг подсветки багажника Ford Focus 1

16:578

Плафон освещения багажника

16:632

Поюзав такое освещение понял, что нужно придумать что-то получше потому, что обычная лампа светила тускло и неравномерно по пространству багажника. Решил ставить светодиодную ленту.

16:970

Купил 1 метр самоклеющейся светодиодной ленты белого света, срезал штатный плафон от проводки, подсоединил к ленте, провёл всё это по верху, и приклеил ленту. Обзор сделанной работы (слева-направо):

16:1333

Тюнинг подсветки багажника Ford Focus 1

17:1838

Провода незаметно спрятаны

17:1892

clip_image018

18:2397



Тюнинг подсветки багажника Ford Focus 1

19:504

Тюнинг подсветки багажника Ford Focus 1

20:1009

Справа никаких проводов к ленте нет

20:1078

Как видно из последнего фото другой конец ленты я замотал изолентой чтобы не случилось короткого замыкания контактов ленты с кузовом авто. Ну, и напоследок, фото багажника в разное время суток:

20:1435

Тюнинг подсветки багажника Ford Focus 1

21:1940

Тюнинг подсветки багажника Ford Focus 1

22:2445



Тюнинг подсветки багажника Ford Focus 1

23:504

Как видно из фото, освещение прекрасное
Саму ленту со стороны не видно, даже если присесть рядом на корточки.

23:707

Тюнинг подсветки багажника Ford Focus 1

24:1212

Сами видите

24:1237

Тюнинг подсветки багажника Ford Focus 1

25:1742

Только если совсем близко нагнуться, или забраться внутрь

25:1852

2. Подсветка бардачка Ford Focus

Зимой приходиться ездить почти всегда в темное время суток. Иногда приходится пользоваться бардачком. Света штатного, мне лично, мало. Решил сделать апгрейт.

25:2199



Купил самый простой плафон и светодиод вместо лампочки к нему. Метр провода, клеммы.

25:156

Снимаем бардачок, открутив, по-моему, саморезов 7, звездочкой. Выталкиваем концевик, сжав его лепестки. Выпиливаем окошко под плафон. Я решил выпелить с левой стороны. По середине он не помещался.

25:514

Подсветка бардачка Ford Focus

26:1019

Плафон установлен

26:1056

Откуда взять плюс и минус, концевик же пластмассовый и хитрой формы?! Пришлось мне его разобрать и подсоединиться к контактам в самом выключателе. Один провод прошел сбоку через отверстие штатное. Для второго провода пришлось сделать отверстие шилом.
Извиняюсь, за качество фото. Чуть ниже, фото лучше.

26:1612


27:2117



Концевик

27:19

Ну и для кучи, заменил штатную лампочку светодиодом.

27:118


28:623

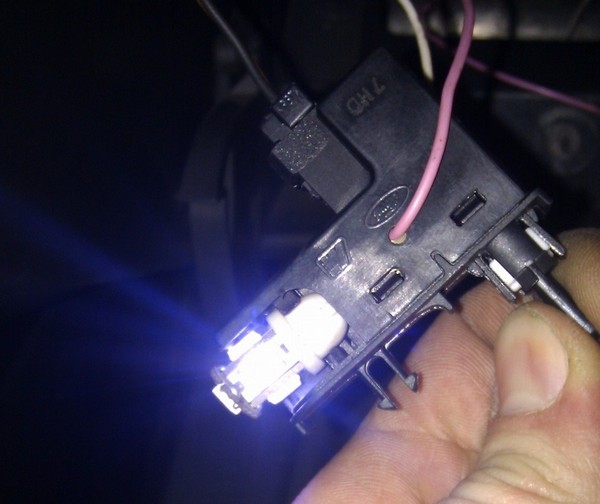

Светодиод в штатном патроне

28:678

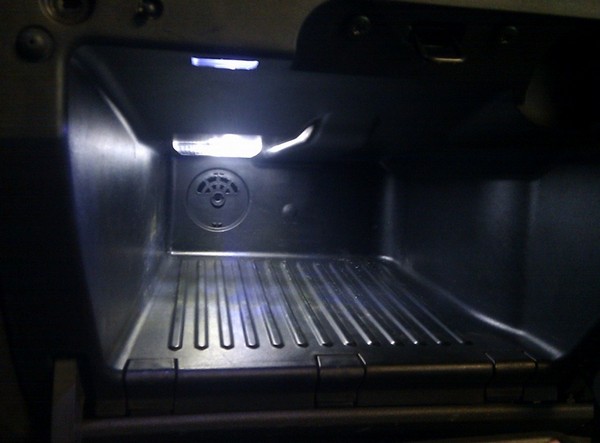

Вот, что имеем в итоге.

28:722


29:1227

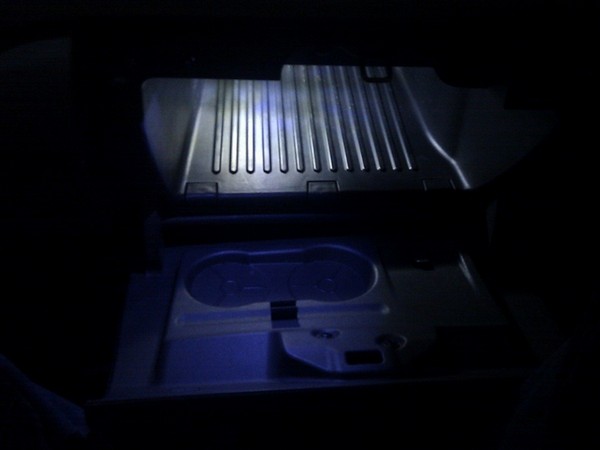

Подсветка

29:1249


30:1754

Еще

30:1764

https://www.drive2.ru/l/288230376152759196/

30:1811

https://www.drive2.ru/l/363406/, https://www.drive2.ru/l/4212263/

30:1880
