Подсветка замка зажигания в Nissan X-Trail своими руками

Даже на Киа за 12000$ есть множество мелких штрихов, которых нет в Х-Трейле за 34000$!

0:144

Захотелось мне сделать подсветку замка зажигания Nissan X-Trail.

0:255

Ход работ по установке подсветки замка зажигания Nissan X-Trail

0:371

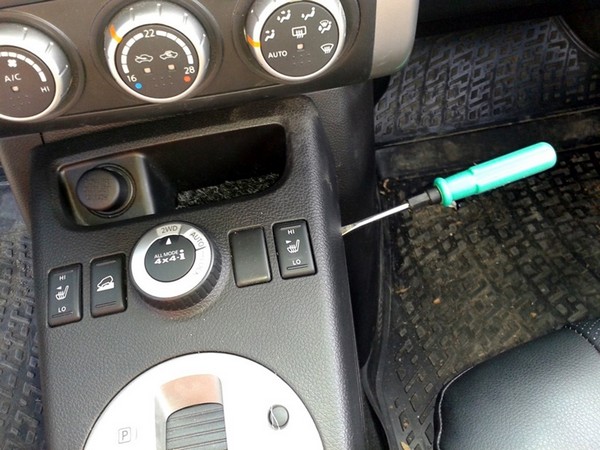

Откручиваем крестовой отверткой два самореза в пластиковой обшивке рулевой колонки

0:530

Подсветка замка зажигания в Nissan X-Trail

1:1035

Снимаем нижний пластик. Снимаем пластиковую заглушку вокруг замка зажигания. Держится она на капельке клея и поролоне)

1:1257

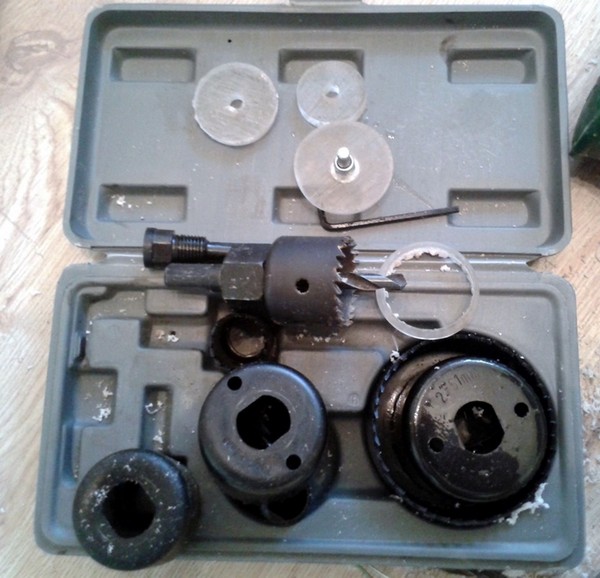

С помощью вот такого столярного наборчика с коронками вырезаем из оргстекла (акрила) кольцо.

1:1430


2:1935


3:2440

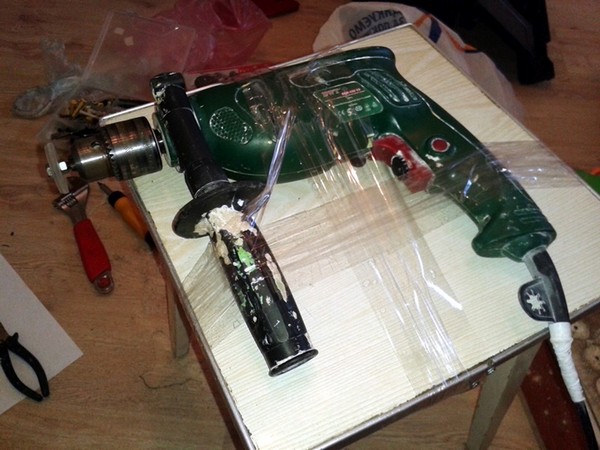

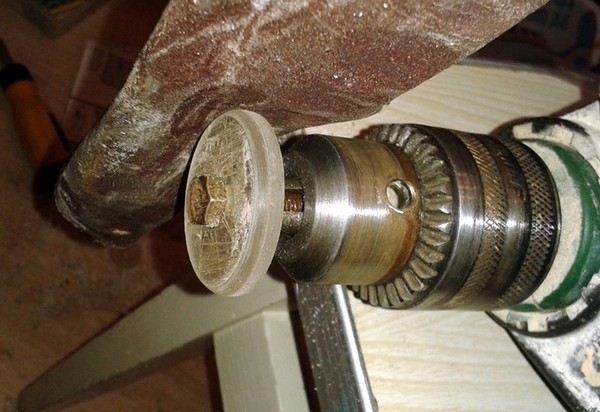

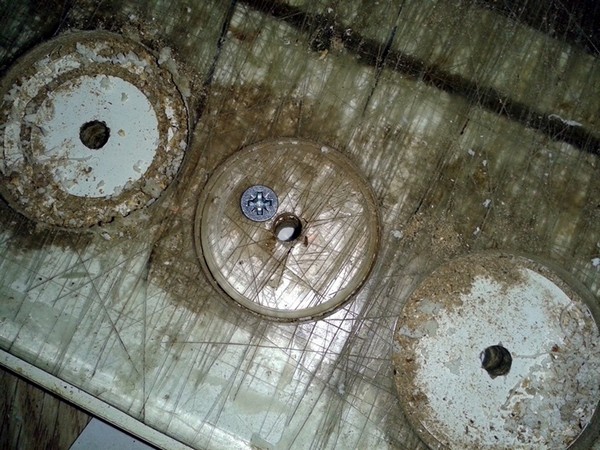

Обтачиваем кольцо и шлифуем с помощью "домашнего токарного станка"

3:125


4:630


5:1135

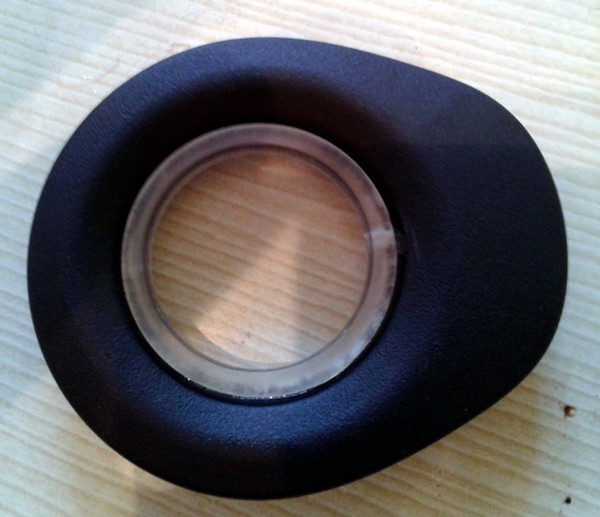

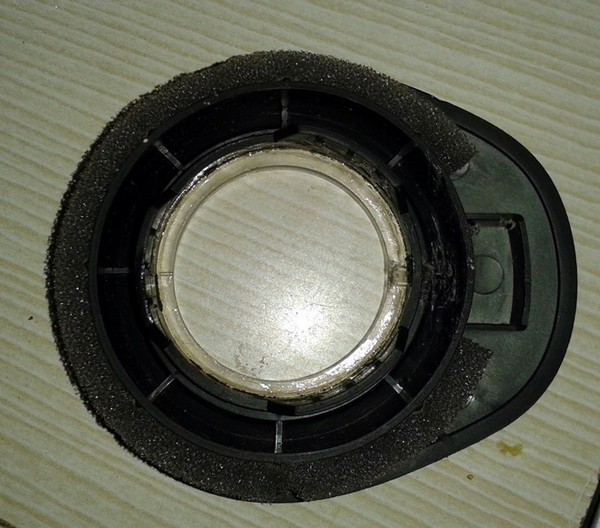

Вклеиваем кольцо суперклеем в заглушку замка зажигания.

5:1242


6:1747


7:2252

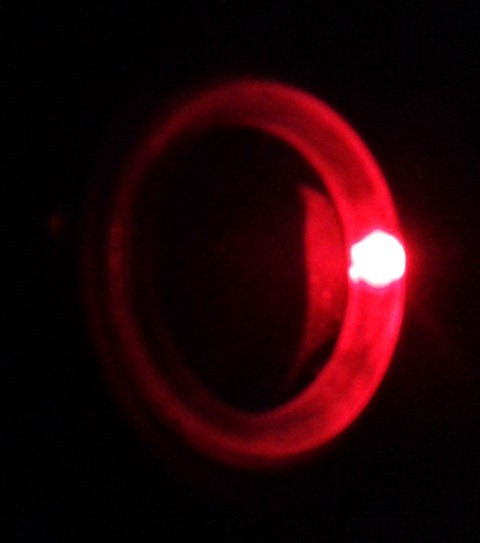

Сверлим в заглушке отверстие. Вставляем туда светодиод. Оранжевый не нашел.

7:141


8:646

Устанавливаем в автомобиль

8:700


9:1205

P.S. К сожалению конструкция заглушки такова, что туда невозможно натолкать побольше светодиодов. Поэтому свечение кольца не сделать равномерным.

9:1475

Впервые я не удовлетворен результатом.

9:1550

А пока я нахожусь в поиске куска оранжевого оргстекла…

9:1655

Ходил я вокруг да около этого несчастного замка зажигания и думал — ну как же сделать подсветку по душе?.. Так что бы нравилась!

9:1890

Идея пришла как всегда неожиданно!

9:1957

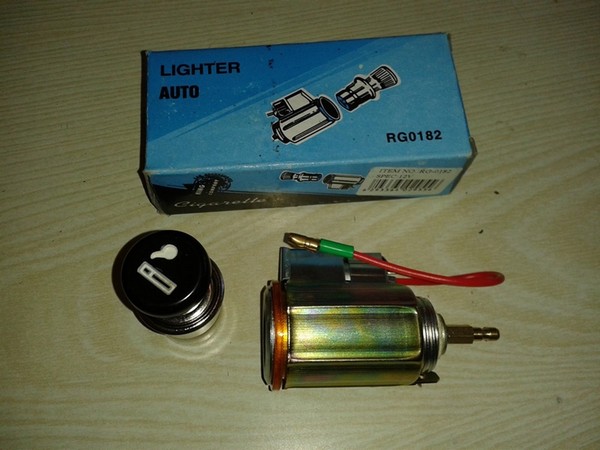

Покупаем на авторынке кусочек оранжевой светодиодной ленты и прикуриватель за 28 грн.

9:2117




10:504


11:1009

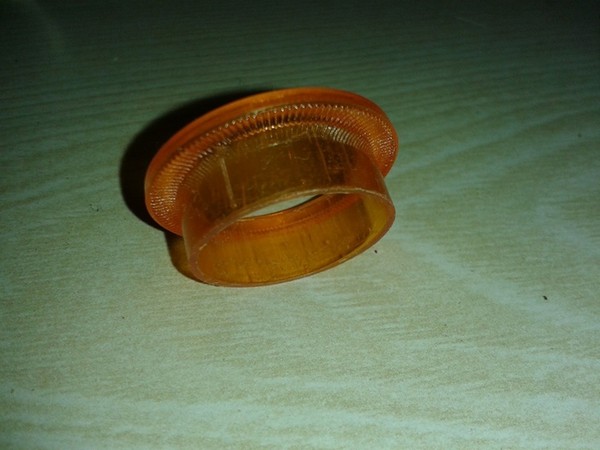

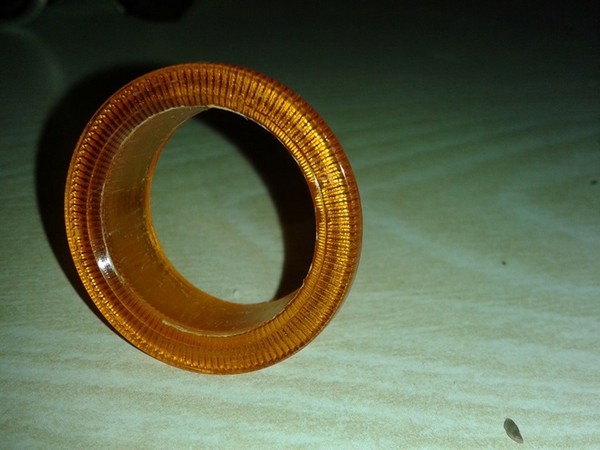

От прикуривателя понадобится только оранжевое кольцо.

11:1113


12:1618


13:2123

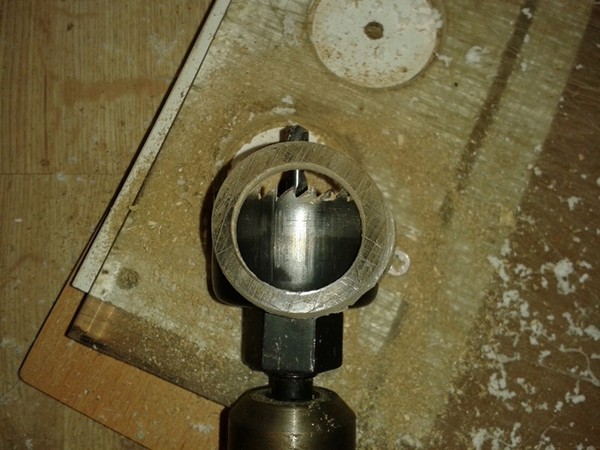

Фрезерными головками вырезаем новое кольцо из оргстекла.

13:108


14:613

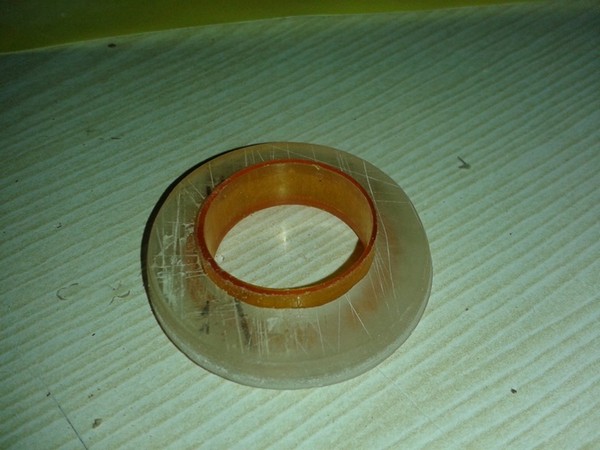

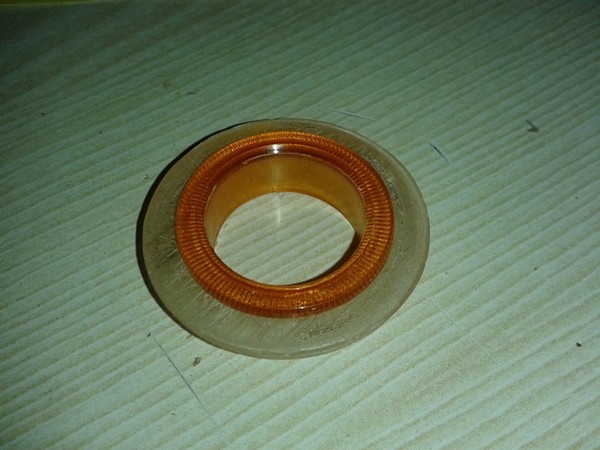

Подгоняем кольца друг к другу напильником.

14:695


15:1200


16:1705

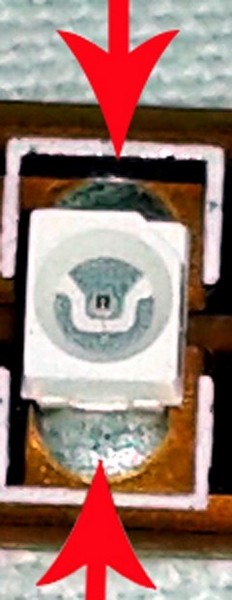

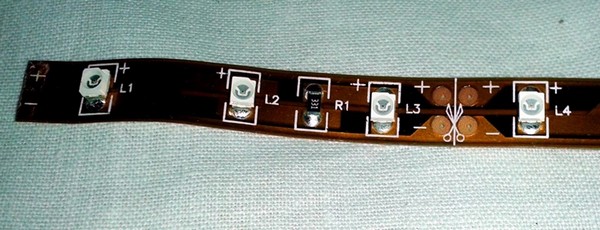

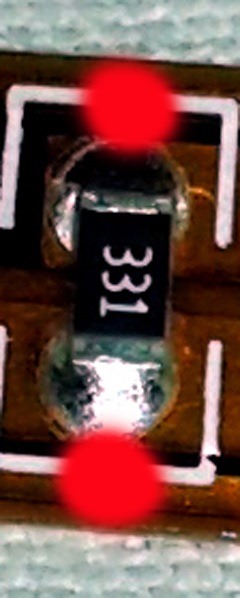

Отрезаем от светодиодной ленты (ножницами) светодиоды и резистор
Если их отрезать, а не отпаять, то потом их легче припаять к проводкам.
На стрелках видно, что места куда припаивать проводки остается больше.

16:2088




17:504


18:1009

В оргстекле паяльником выплавляем "потайчики" под светодиоды и провода.

18:1144

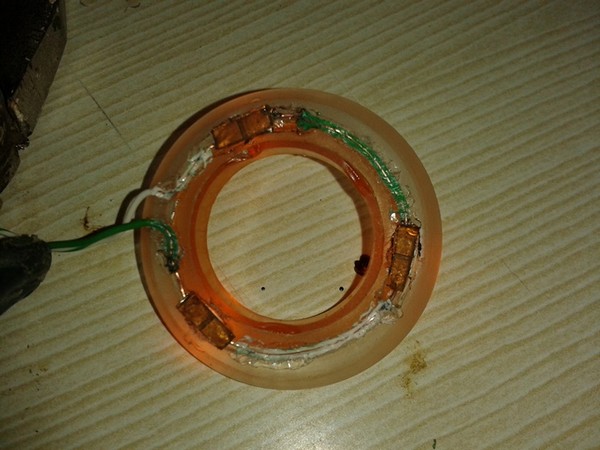

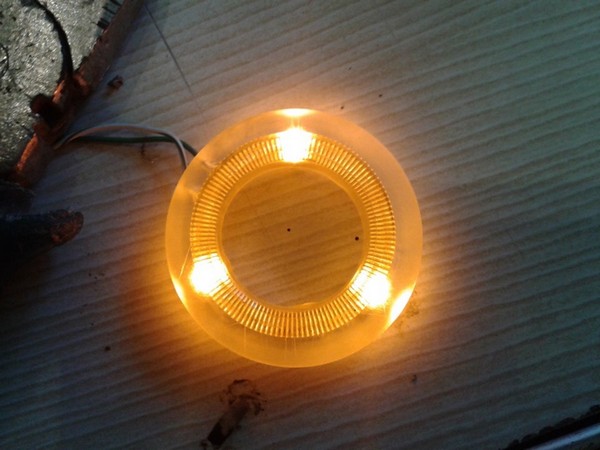

Получаем вот такое светящееся кольцо. Чувствовал себя хирургом пока спаял диоды. Резистор в кольцо не внедрял. Припаял его вне кольца к проводу.

18:1411


19:1916


20:2421



Вклеиваем кольцо в пластик замка зажигания. Немного ошкуриваем поверхность. Протираем растворителем.

20:190


21:695

Все красим нитрокраской — кроме оранжевого кольца от прикуривателя.

21:825


22:1330

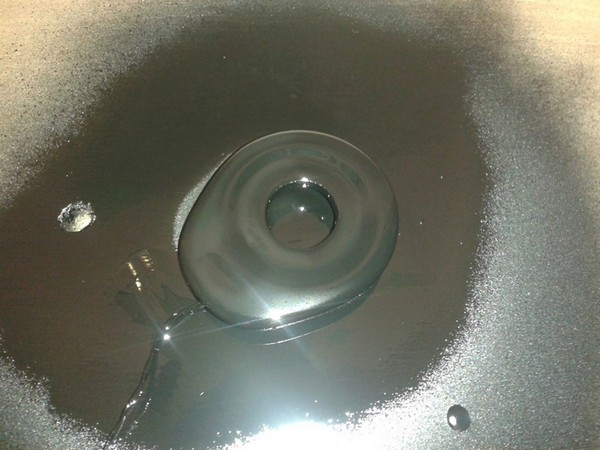

Странный какой-то у нас пластик. Краска на нем не держится.

22:1440

Сползает как шкура со змеи)
Да и вообще вышло плохо. Видно шов между пластиком и кольцом.

22:1605


23:2110

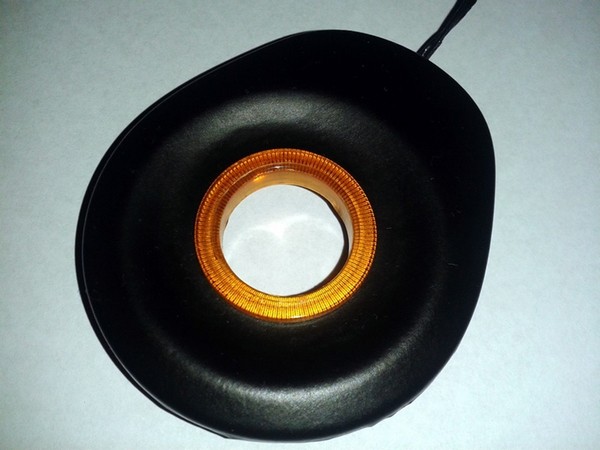

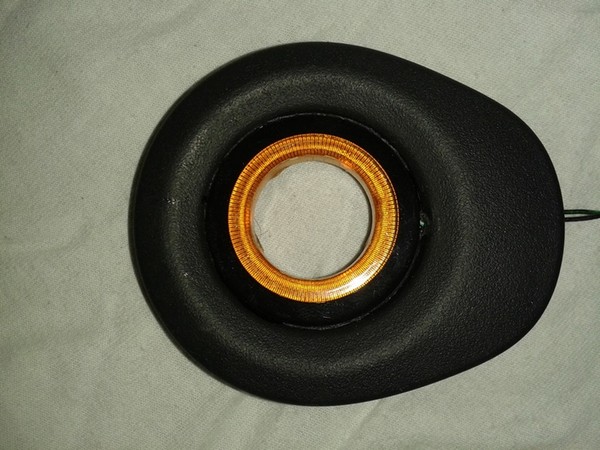

Пришлось шпатлевать и затянуть матовой черной пленочкой.
Вот это совсем другой коленкор!

23:167


24:672

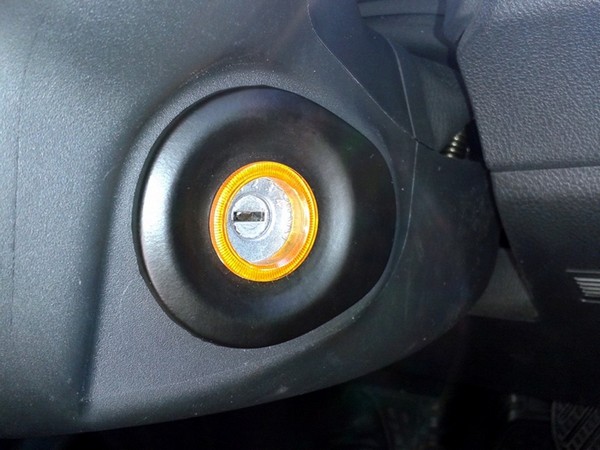

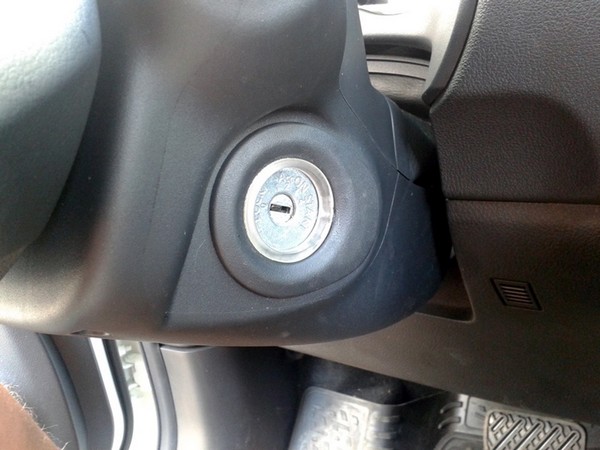

Примеряем в машине.

24:711


25:1216

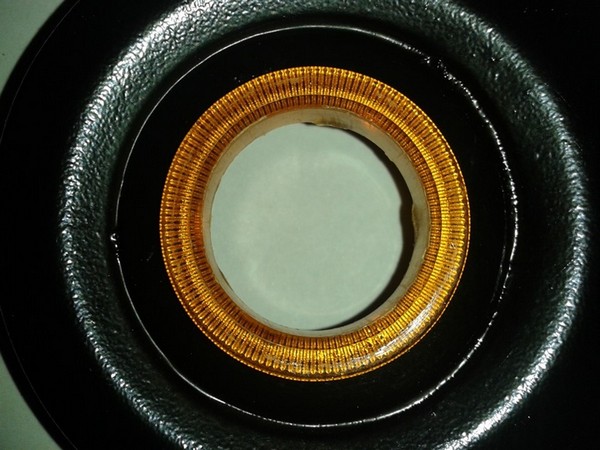

По-моему, отлично смотрится! Пленка очень похожа на штатный пластик.

25:1344


26:1849

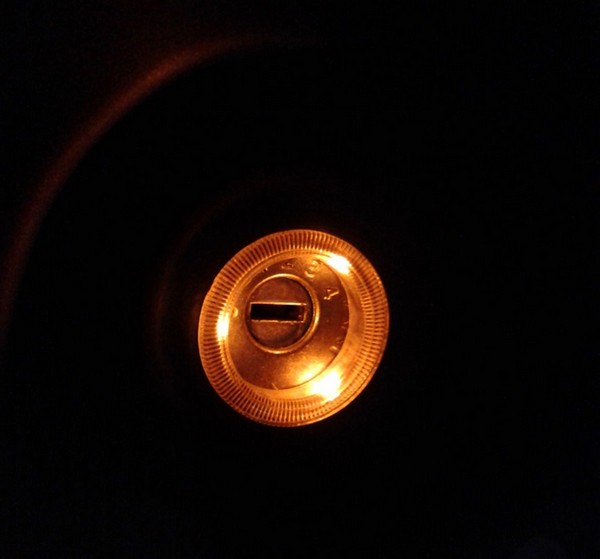

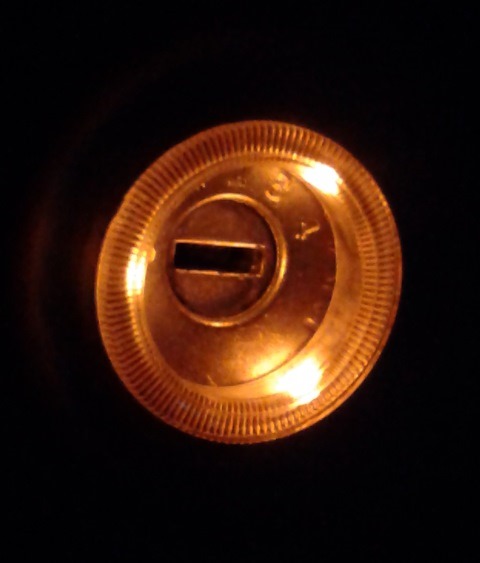

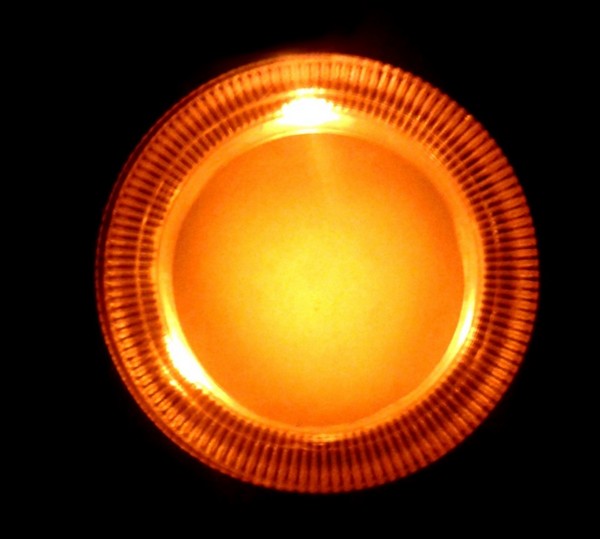

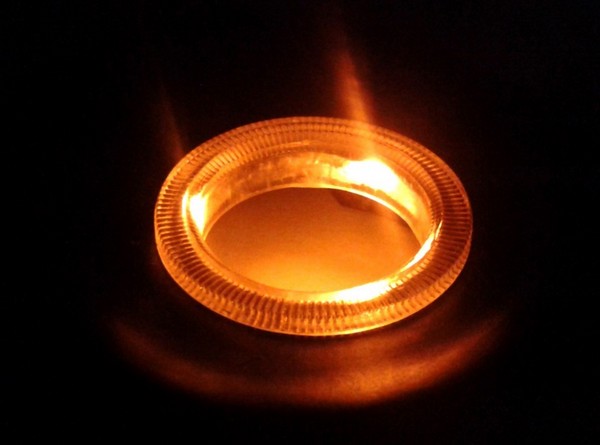

Проверяем подсветку в темной ванной комнате.

26:1935


27:2440



Зер Гуд.

27:17


28:522

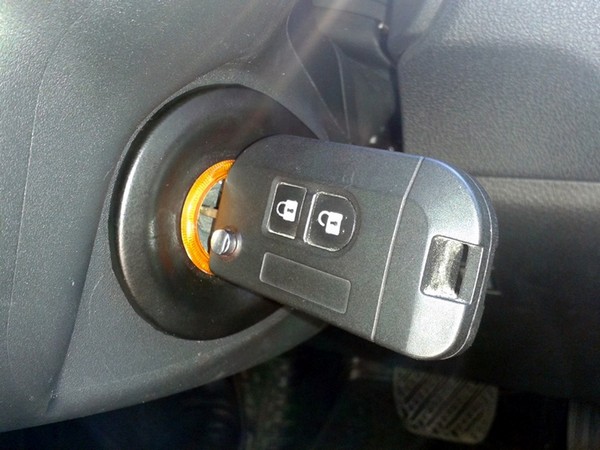

Мне понравился результат.

28:573

Собственно, установил и подключил к подсветке салона.

28:675


29:1180


30:1685

Мне нравится.

30:1713
