Подсветка панели приборов и замена LED диодов центральной консоли Toyota Corolla 110

Содержание статьи:

0:37
  1. Подсветка панели приборов и центральной консоли в Toyota Corolla 110
  2.  Замена LED диодов подсветки панели приборов Toyota Corolla

1. Подсветка панели приборов и центральной консоли в Toyota Corolla 110

Прочитав брошюрку о комплектации "G6R" и посмотрев море фотографий, стало ясно, что хочу везде красную подсветку (хотя также устроил бы вариант с фиолетовой, но в силу сложности достижения такого цвета выбрал красный), спорт комплектация как никак. Похвастаться этим не мог. После предыдущего хозяина подсвечивались только часы, подогрев заднего стекла, кондей (все это зеленое как известно), ну и собственно приборная панель.
Решено было начать с приборной панели, она хоть и светилась, изредка излучая оттенки красного, но все же, меня это не устраивало.

0:1398

Подсветка панели приборов и центральной консоли в Toyota Corolla 110

1:1903

ДО

1:1911

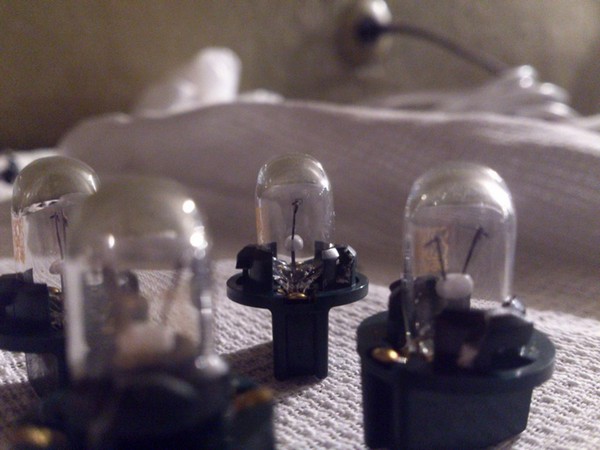

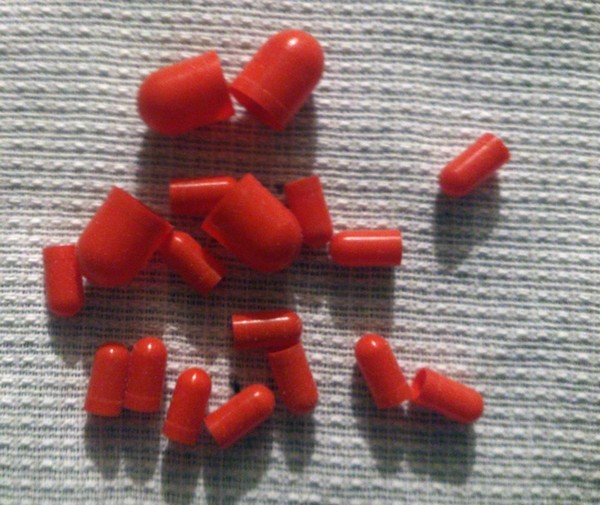

Были приобретены красные колпачки на лампочки в нужном количестве штук

1:2046




2:504

цена одного колпачка 15.50р

2:554

Далее все просто: снимаем приборку, затем лампочки

2:650


3:1155

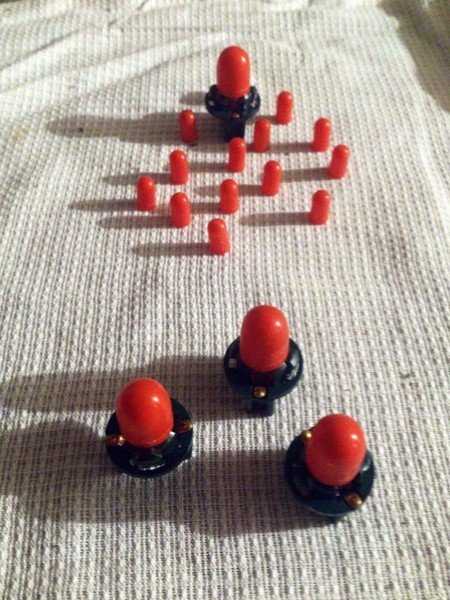

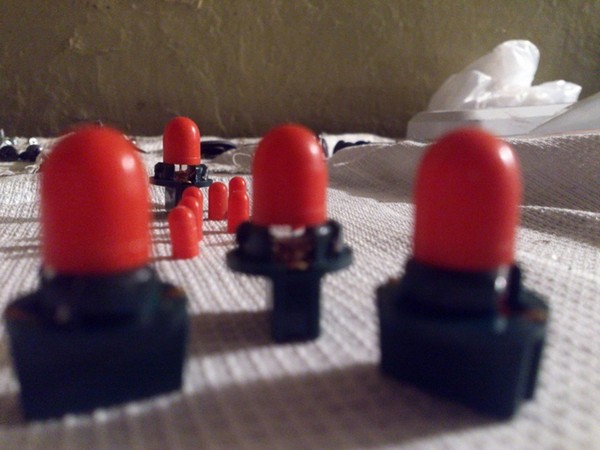

Одеваем колпачки

3:1190


4:1695

получаем

4:1715


5:2220



и еще

5:12

Любуемся результатом

5:55


6:560

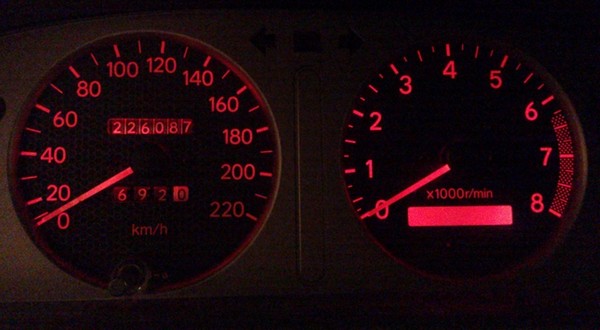

ПОСЛЕ

6:574

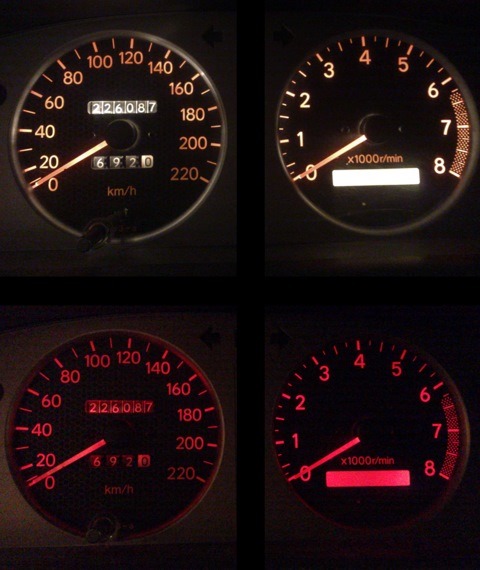

Для сравнения спаял фото

6:623


7:1128

Результатом доволен! Получился очень даже красный. Более чем. Фотографии были сделаны с телефона, так что строго не судить.

7:1356

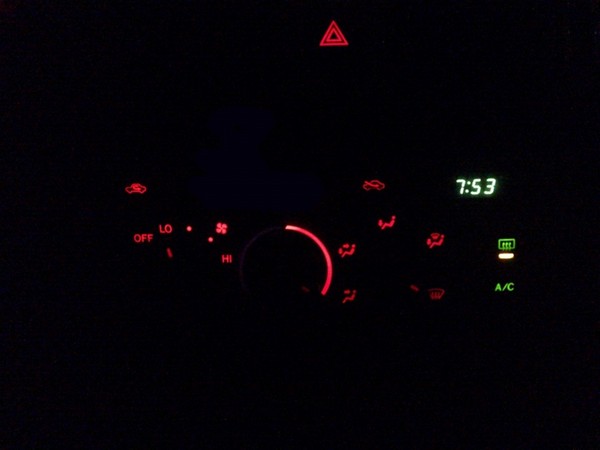

Следующим этапом стала переделка подсветки центральной консоли. Собственно, как говорилось ранее, подсвечивались только часы, подогрев заднего стекла и кондей.
Начал с того что просто добавил лампочек (с красными колпачками естественно), которых не было в консоли, стало выглядеть так

7:1883


8:2388

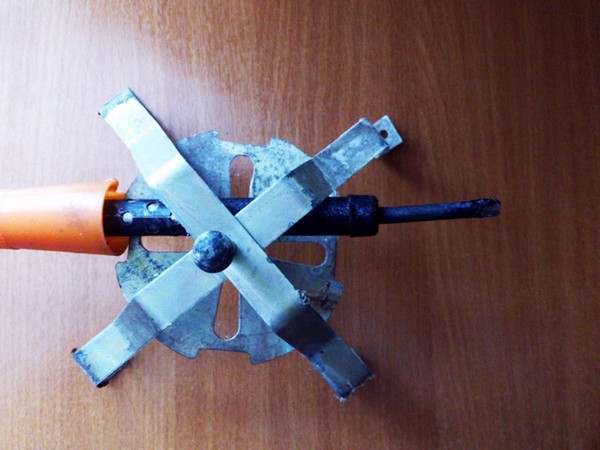

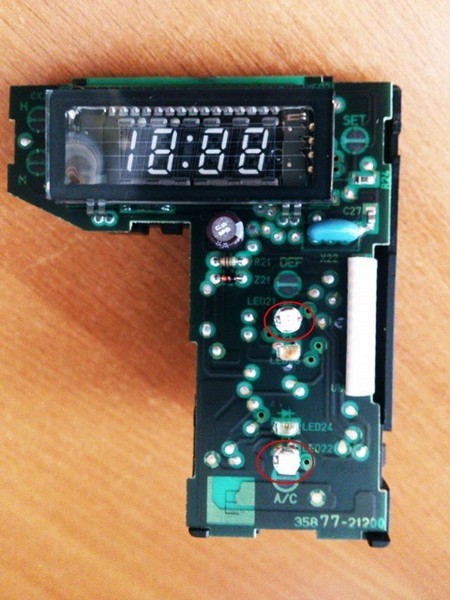

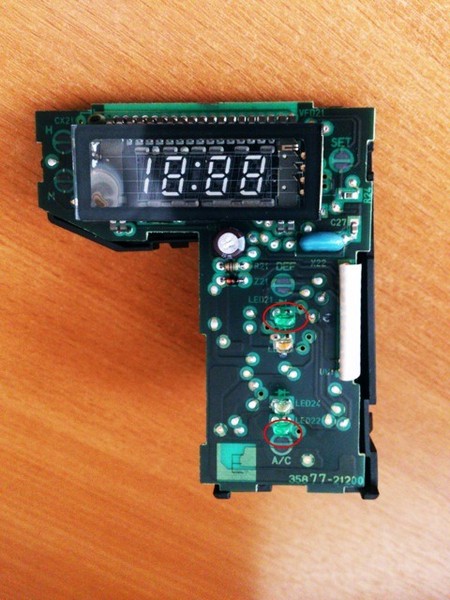

Прочитав блог Артема temHbiu и зайдя в гости, можно сказать к соседу по гаражу, одвоременно корешу и другу, было принято решение перепаять лампочки в блоке часов, кондея и обогревателя. Героически вооружившись диодами и паяльником

8:420


9:925


10:1430

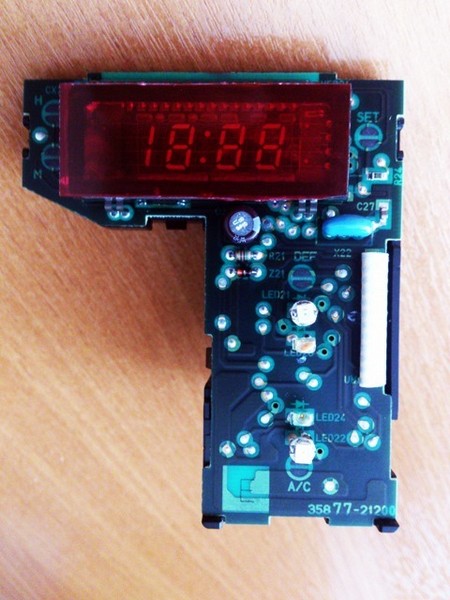

перепаял стандартные зеленые диоды, на нестандартные красные

10:1547


11:2052



ДО

11:7


12:512

ПОСЛЕ

12:526

Затем был заламинирован циферблат красным скотчем

12:623


13:1128

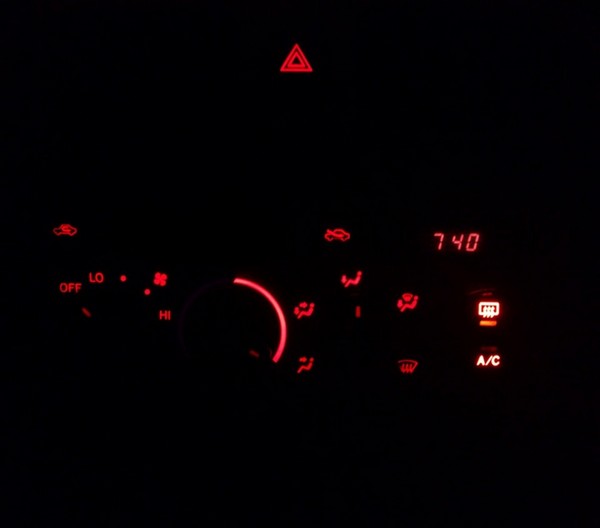

Процесс сборки, инсталяция в штатное место, тест и оп! Получаем то — что хотели!

13:1276


14:1781

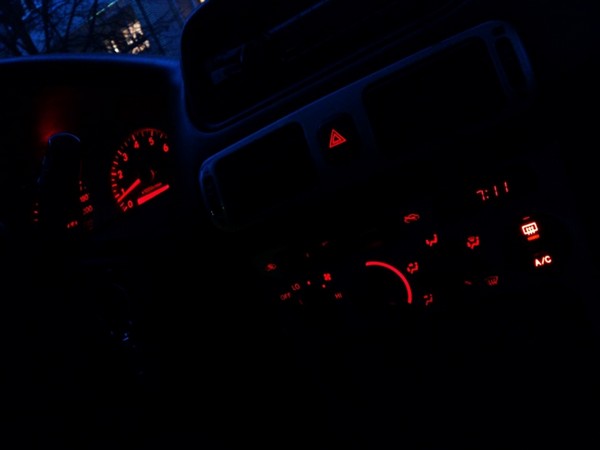

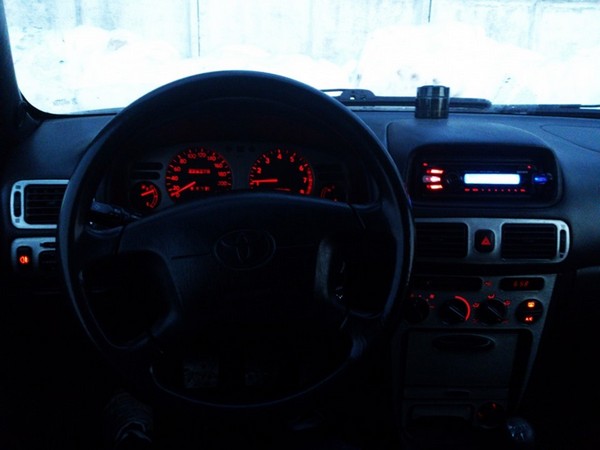

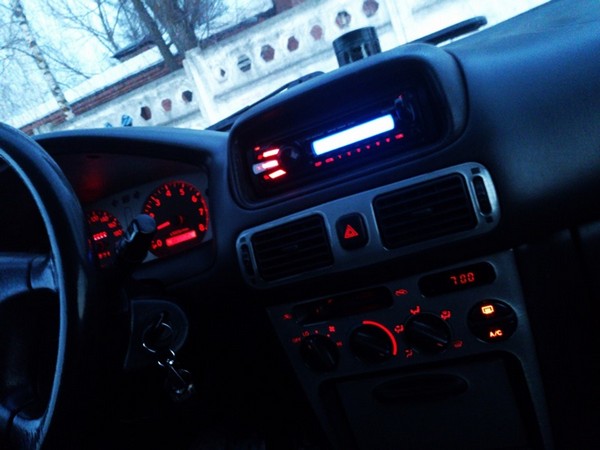

Ну и немного фото, фото того, как это:

14:1851


15:2356




16:504


17:1009

2. Замена LED диодов подсветки панели приборов Toyota Corolla

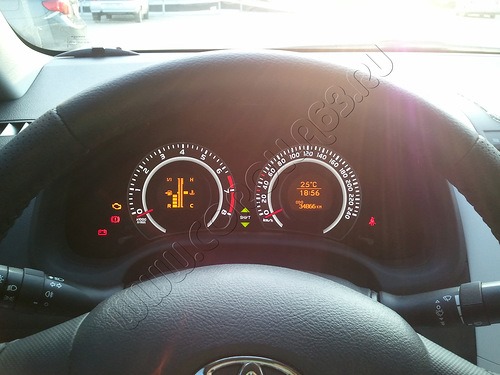

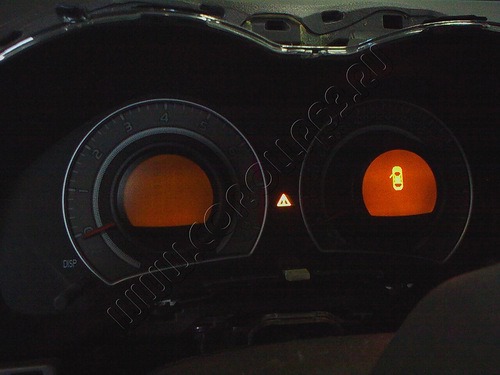

 Не устраивает желтый цвет подсветки панели приборов.

17:1228

Сейчас мы это поправим…

17:1276

Замена LED диодов подсветки панели приборов Toyota Corolla

18:1781

Нам понадобится:

18:1815
  1. Крестовая отвертка.
  2. Отвертка – шестиконечная звезда, не знаю какого размера, берите набор
  3. Паяльная станция или паяльник, лучше первое.
  4. Около 22 диодов 3528 на шкалы скорости и оборотов (берите 30, на всякий случай, их можно испортить). Тут можно схитрить, и купить диодную ленту(дешевле), метра хватит. Смотрите чтобы диоды были яркими. Первую попытку я сделал с тусклыми диодами… не айс.
  5. По 6 диодов 3216 на экранчики (берите 20).

Приступим к съему приборки.

18:2655

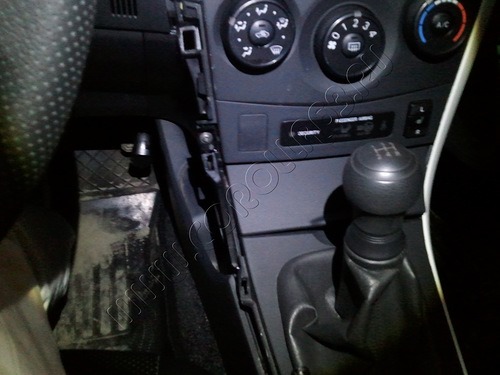

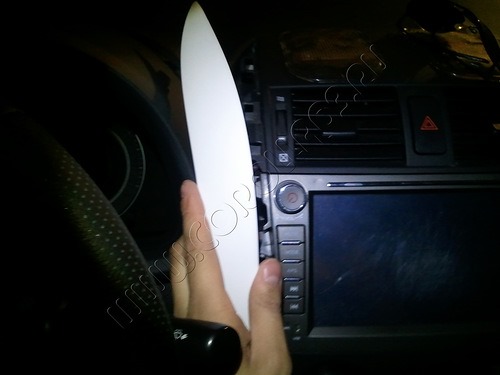

Первым делом, снимаем полоски слева от магнитолы.

18:93


19:598


20:1103

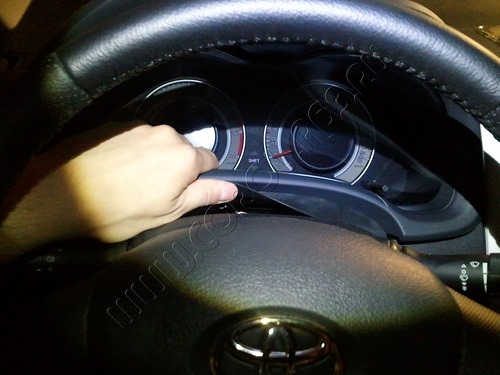

Потом снимаем козырек. Он крепится на клипсах, так что просто тянем. Но аккуратно, можно покоцать «стекло» приборки. НЕ ДАВИМ НА СТЕКЛО!!!

20:1355

Я тянул снизу, там легче зацепиться, но, наверно можно и сверху.

20:1473


21:1978

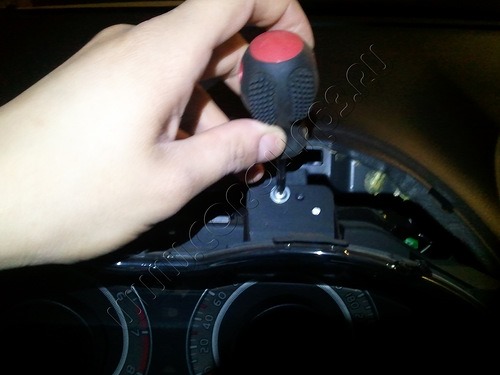

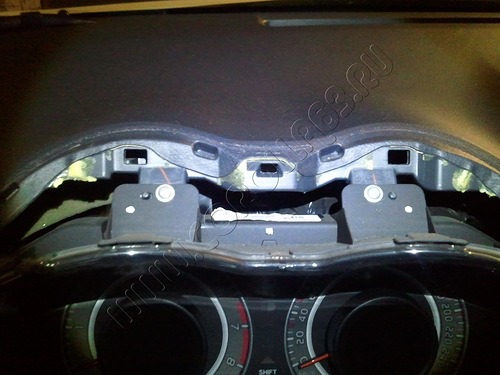

Откручиваем крестовой отверткой два болта.

21:2061




22:504


23:1009

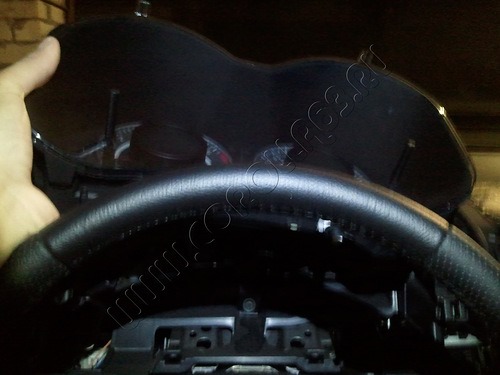

Вынимаем панель.

23:1043


24:1548

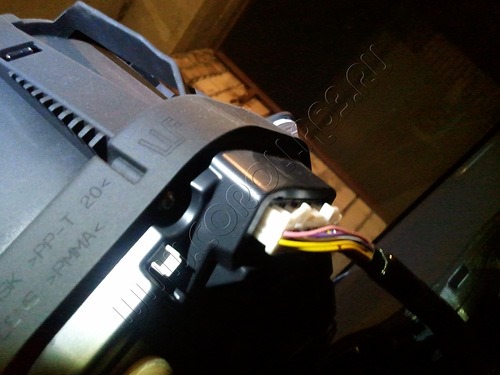

Отсоединяем провода.

24:1590


25:2095

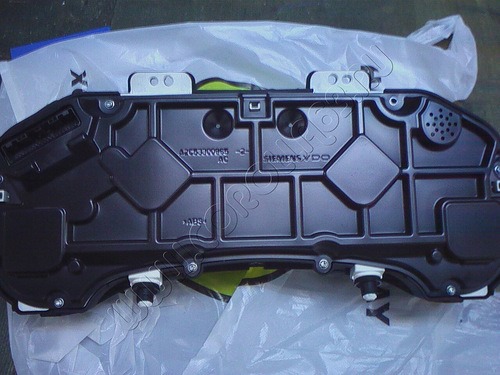

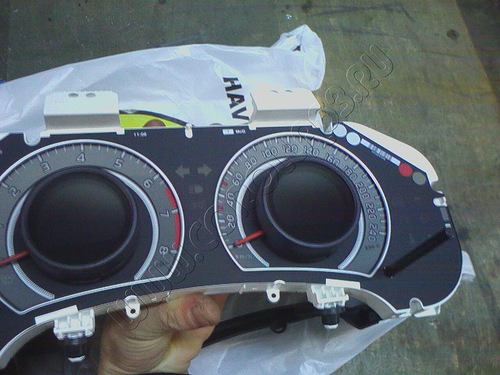

Несем домой. Аккуратно несем!!! Я нес в руке, большой палец давил на пластик, вроде не сильно, но пошла трещина.

25:201

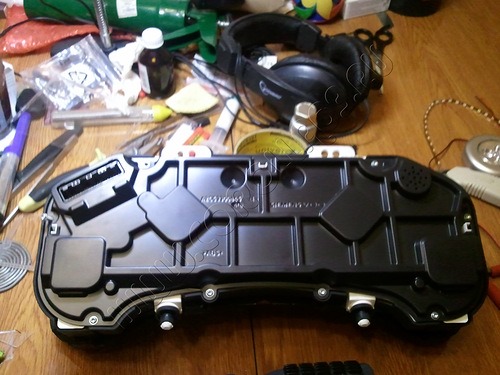

Итак, мы на месте, рядом с паяльной станцией. Разбираем панель.

25:318

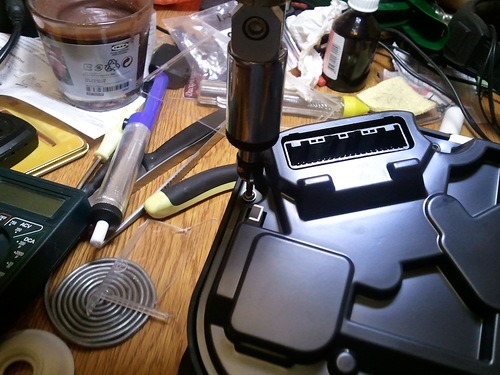

Для этого нужна отвертка аля шестиконечная звезда.

25:415


26:920


27:1425

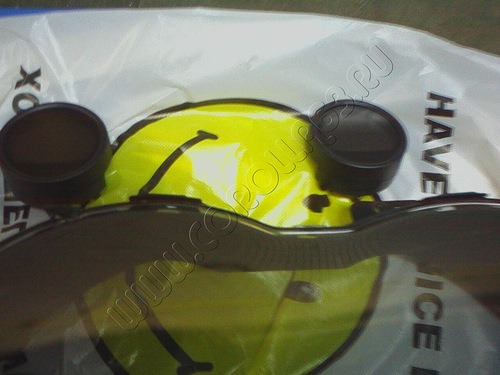

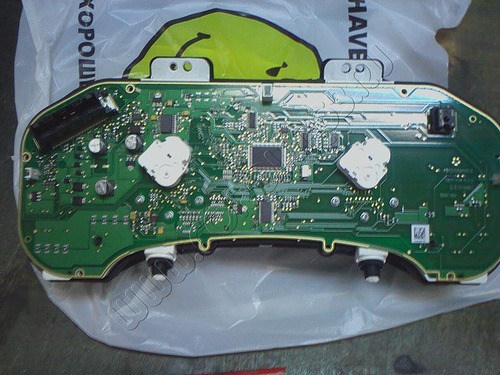

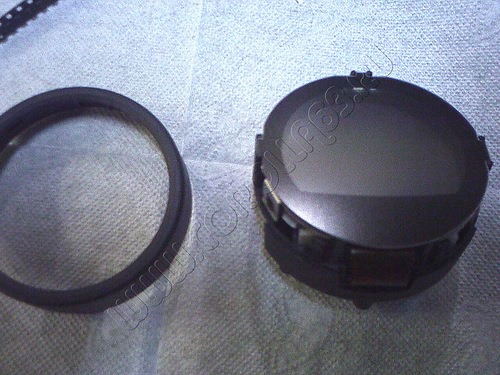

Снимаем хлипкую крышечку, вынимаем конструкцию из пластиковой оправы.

27:1558


28:2063




29:504


30:1009

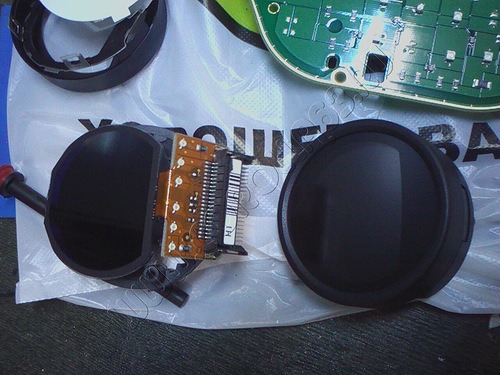

Той же отверткой откручиваем шесть болтов, держащие дисплеи. И они легко снимаются. Внимание! Они одинаковые на вид, маркировка одинаковая, но на всякий случай помечаем какой где стоял!

30:1350


31:1855

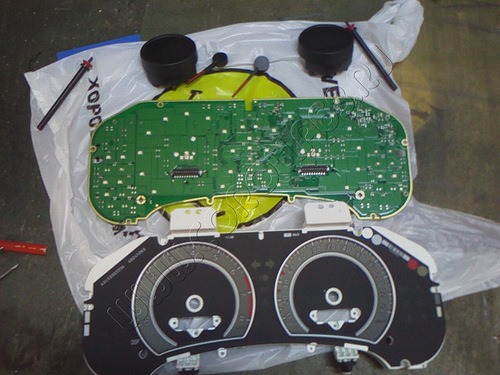

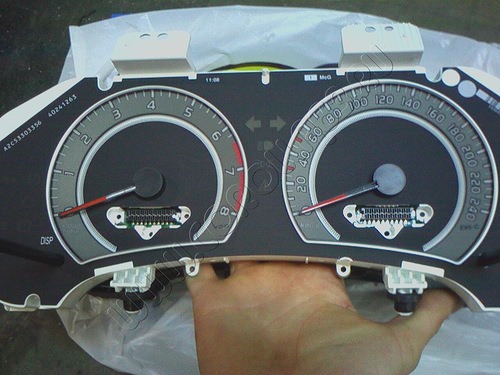

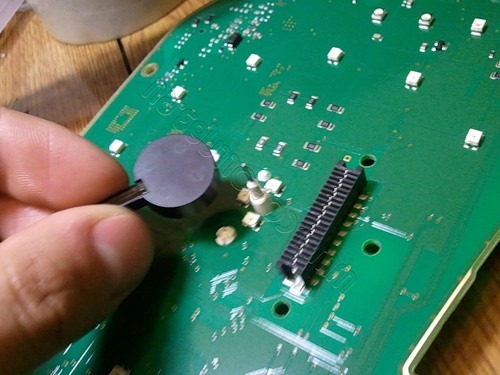

Далее нужно снять стрелки.

31:1907

Стрелки сидят на штырьках, просто поддеваем отверточкой и тянем (не нужно их крутить). Желательно пометить малярным скотчем места где находились концы стрелок.

31:2203




32:504


33:1009


34:1514

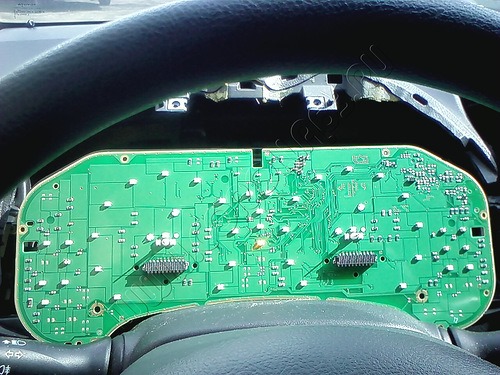

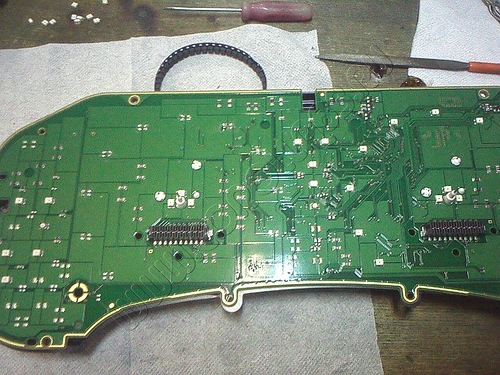

Теперь самый гимар. Перепаять диоды.

34:1584

Первое что смущает – это то что диоды на 4 ножках, но 3 их них припаяны параллельно к земле,а одна ножка на плюс. Так что подходят двух контактные 3528 диоды.

34:1868

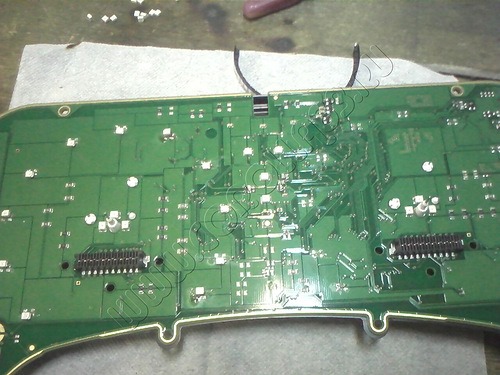

Отпаиваем старые диоды. Припой тугоплавкий, хорошо когда есть паяльная станция, нормально начали отпаиваться при установки ее в 400 градусов. Хотя жало плохое…

34:2163



Припаиваем новые, нужного цвета. У диодов есть срезанный уголок, он смотрит на землю, противоположный конец – плюс.

34:213

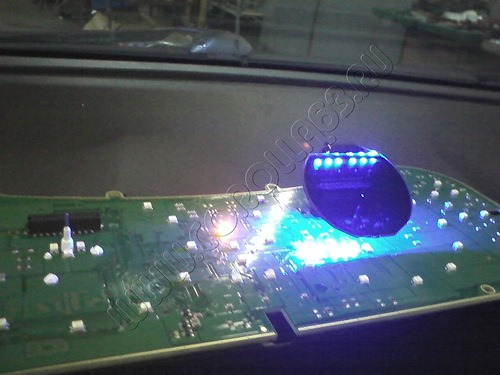

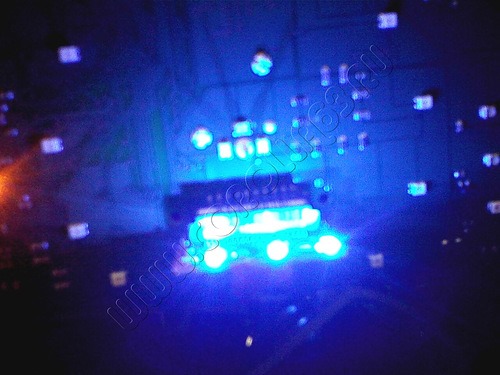

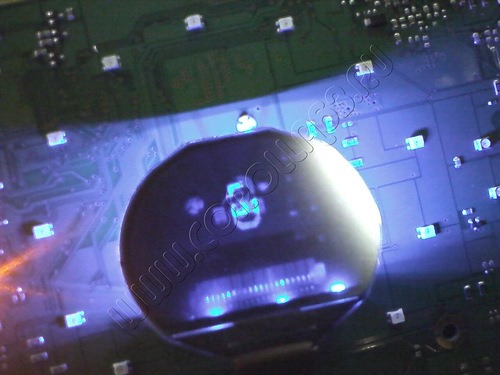

После манипуляций проверяем работоспособность диода, это можно сделать обычным тестером – в режиме пищалки касаемся нужными концами до диода и он немного загорится.

34:522

Того питалова что тестер юзает хватает чтоб слегка подсветить диод, оно нам и надо.

34:677

Алгоритм:

34:698
  1. Припаял, касаешься дорожек + и -, если засветился, значит нормально припаял
  2. Если не светится, но светится когда касаешься самого диода, контактов на нем – плохо припаял
  3. Не светится вообще – коротнул + и -
  4. Светится не так ярко как остальные, это еле заметно но заметно – или перегрел или брак


35:1748


36:2253




37:504

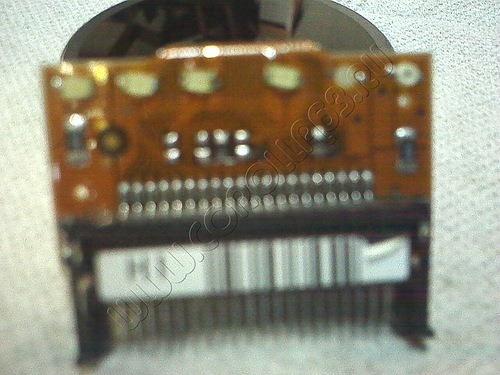

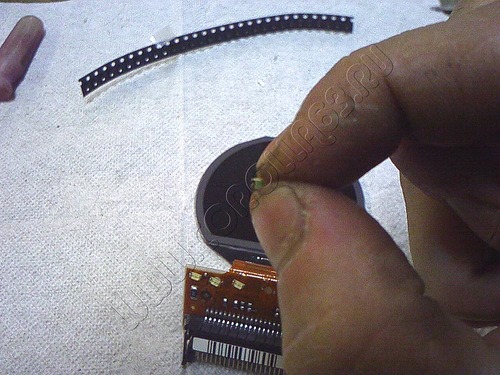

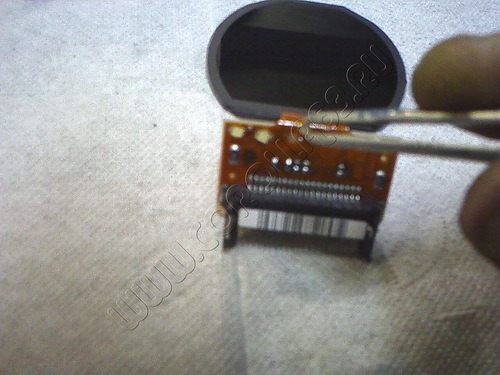

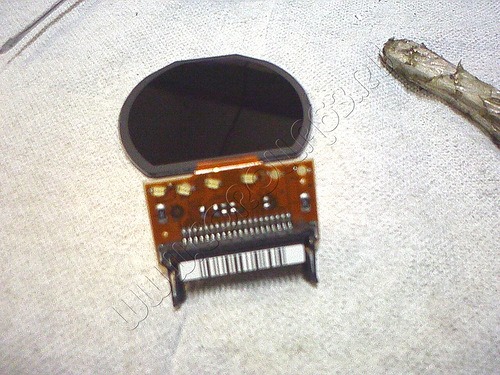

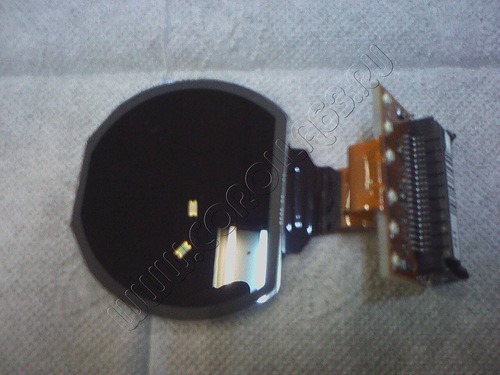

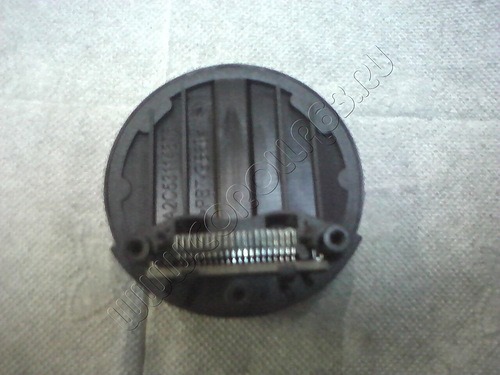

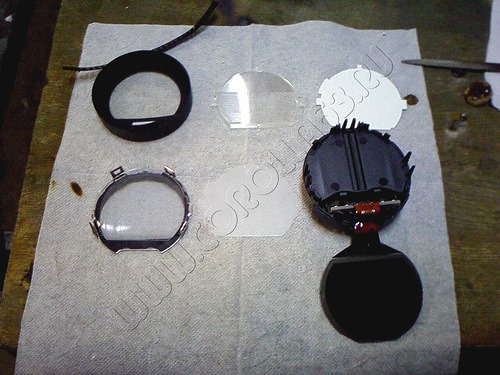

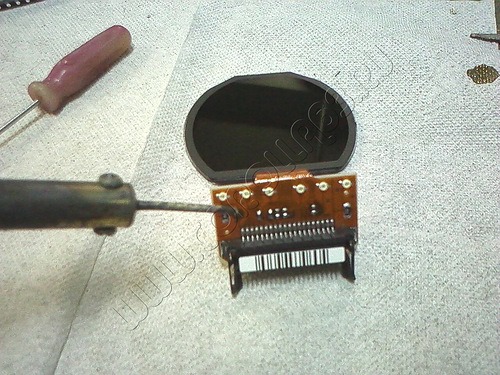

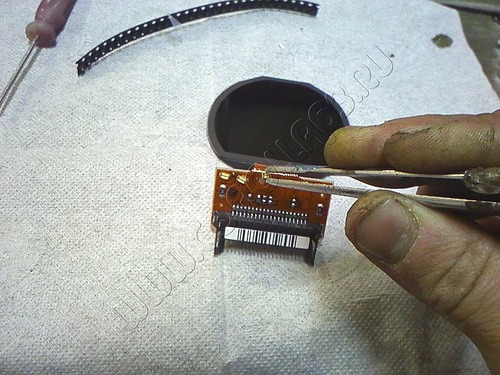

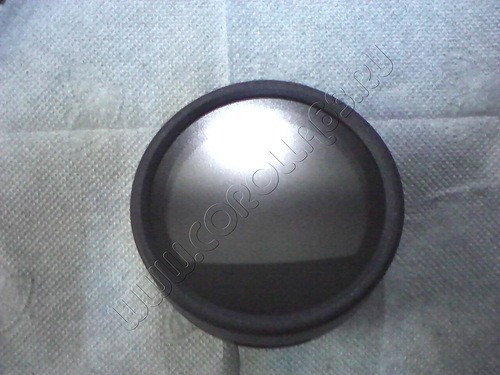

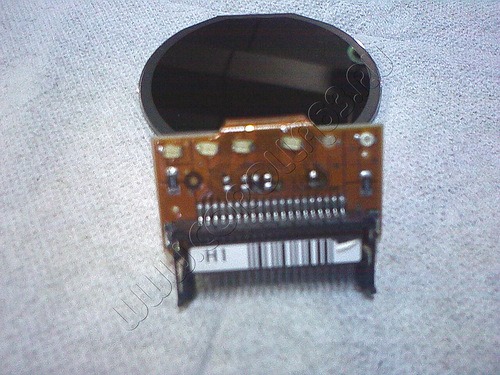

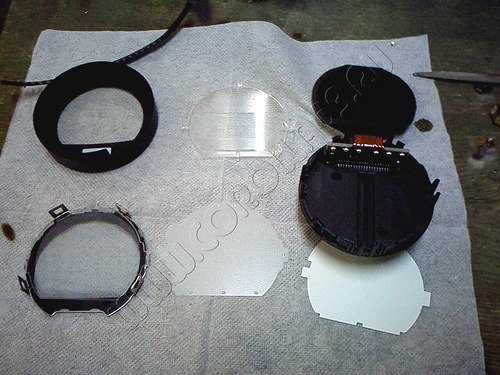

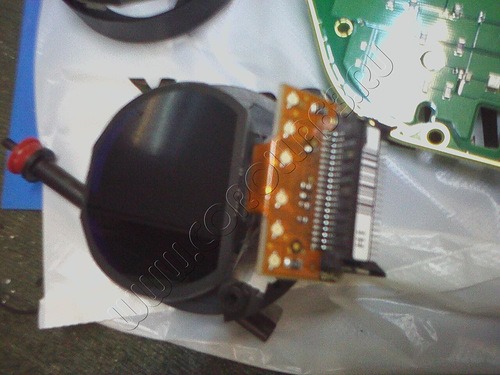

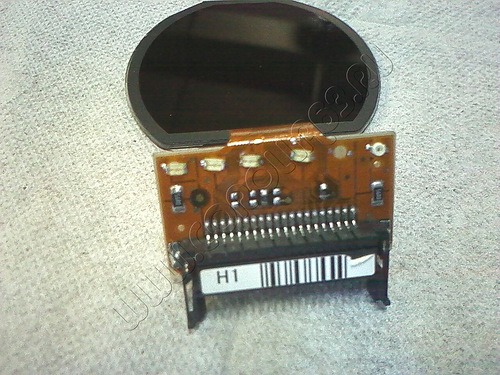

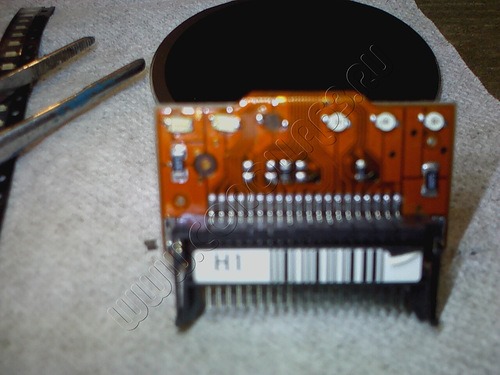

Если хотим, перепаиваем диоды дисплеях. 3528 туда лезут с трудом. Можно паять 3216.

37:650


38:1155


39:1660


40:2165




41:504


42:1009


43:1514


44:2019




45:504


46:1009


47:1514


48:2019




49:504


50:1009


51:1514


52:2019




53:504


54:1009


55:1514


56:2019




57:504


58:1009


59:1514


60:2019




61:504


62:1009

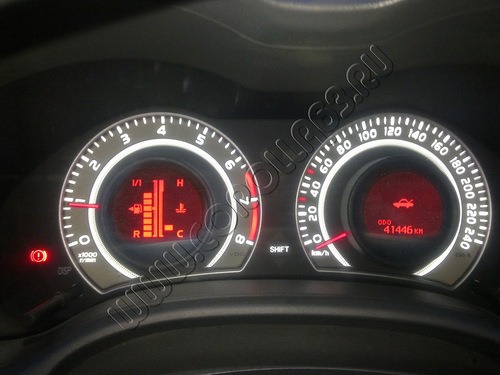

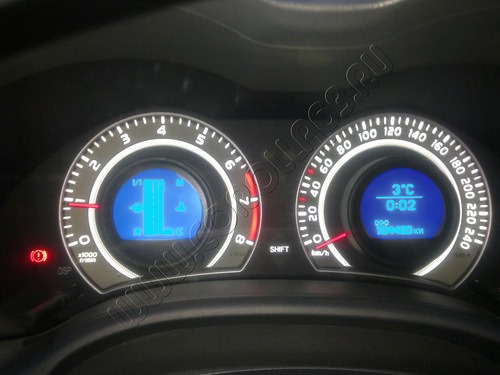

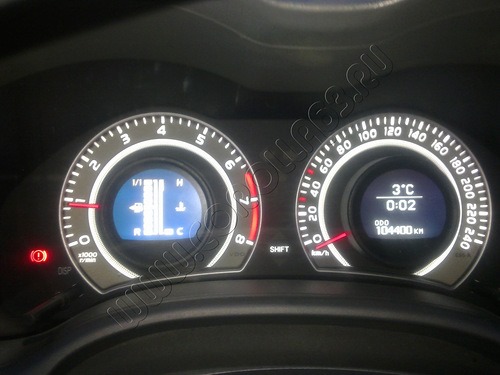

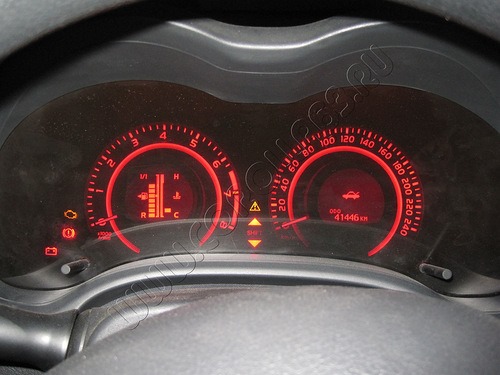

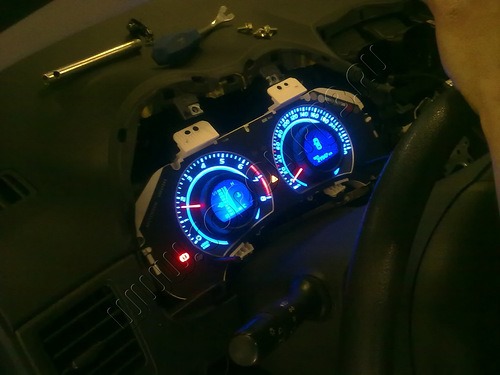

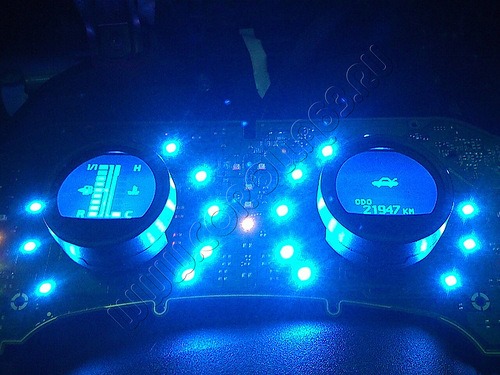

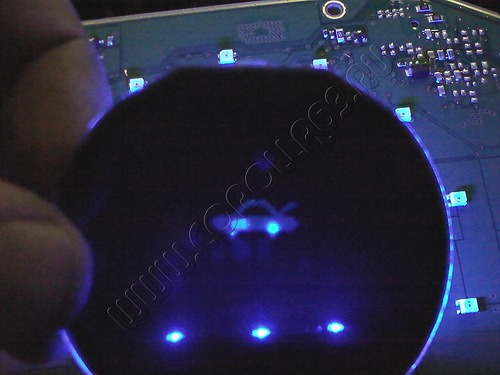

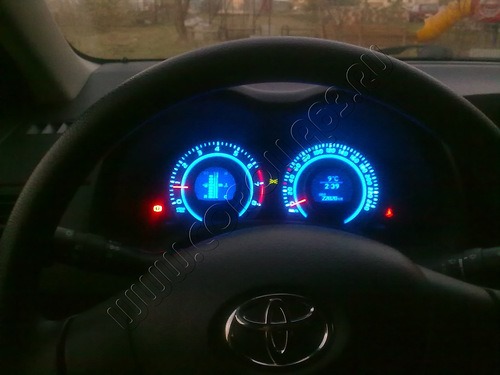

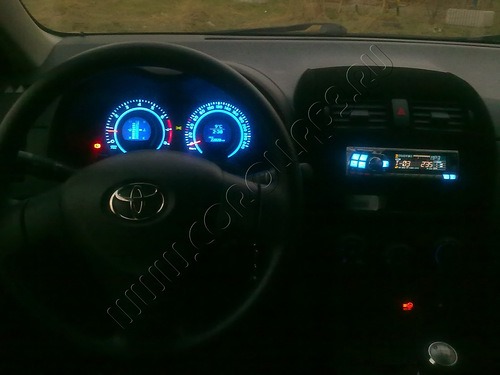

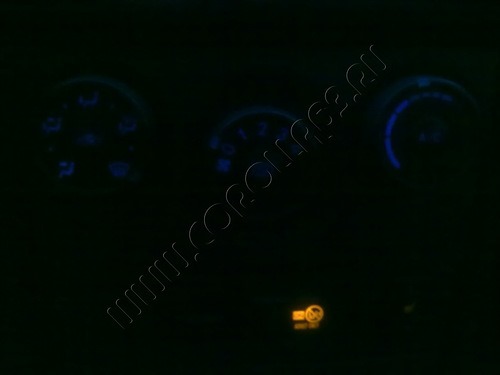

Вот результаты, которые можно получить, реальные, без фотошопа:

62:1128


63:1633


64:2138




65:504


66:1009

А вот фотошопный вариант, чтобы примерно прикинуть как будет:

66:1125


67:1630


68:2135

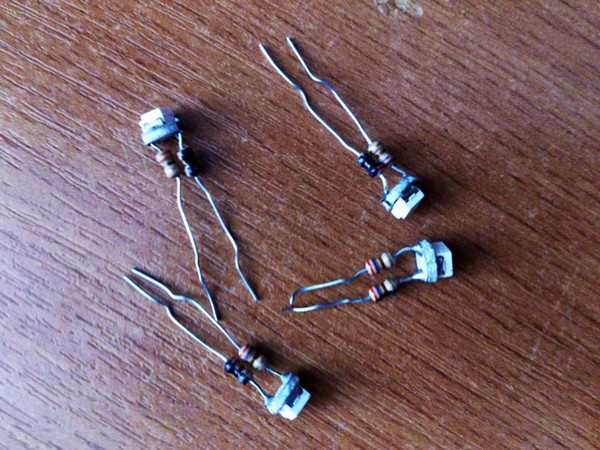

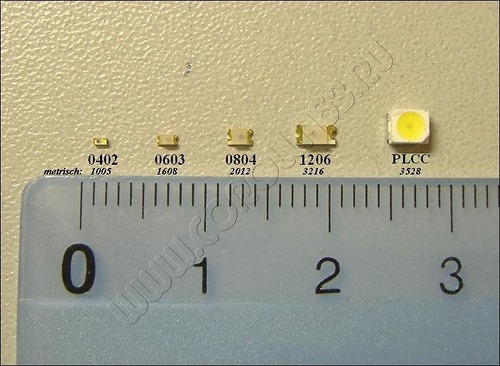

И напоследок самое важное, диоды, которые используются в нашей панели:

68:131


69:636

http://www.corolla63.ru/zamena-led-diodov-podsvetki-paneli-priborov-toyota-corolla

69:722

https://www.drive2.ru/l/702865/, https://www.drive2.ru/l/742678/

69:790
